NÁVOD NA OBSLUHU BZ911 Elektrobock
Bezdrátový zvonek
PROHLÁŠENÍ O SHODĚ
My ELEKTROBOCK CZ s.r.o.,tímto prohlašujeme, že výrobek BZ911 je ve shodě se základními požadavky a dalsími příslušnými ustanoveními směrnice 1999/5/ES. Vydáno: 1.6.2008
OBOUSMĚRNÁ
KOMUNIKACE
IP 65
TLAČITKO (VYSÍLAČ)
ODOLNÝ PROTI DEŠTI
433,92 MHz
BEZDRÁTOVÉ VYSÍLÁNÍ
DIGITALNI KÓDOVÁNÍ
230 VAC
NAPÁJENÍ PŘIJÍMAČE
LEAD FREE
v souladu s RoHS
NOVINKA
5 RŮZNÝCH TÓNŮ
DOSAH
AŽ 300 M
ELEKTROBOCK CZ
MADE IN CZECH REPUBLIC
SAMOUČENÍ
KÓDU
BEZDRÁTOVÝ DOMOVNÍ ZVONEK - GONG s OBOUSMĚRNÝM SYSTÉMEM, který zaručuje spolehlivost přenosu signálu tím, že po zazvonění přijímač odesílá potvrzení o přijetí signálu, na tlačitku (vysilači) blikne
BZ911
červená dioda. Do míst, kde je nákladné nebo technicky náročné tažení vodičů pro zvonek.
Uvedení do provozu:
1, Zapojte přijímač do el.sítě 230V/ 50Hz.
2, Ověřte polaritu baterie ve vysílači.
Odstraňte ochranný papírek baterie (viz obr.2,3,4).
3, Po stisknutí tl.vysílače zazní GONG s přijemným dozníváním.
Pokud zvonek nezvoní nebo chceme-li zvolit jiný tón, postupujeme podle niže uvedeného návodu.
NAUČENÍ KÓDU/ VOLBA TÓNU:
a, Krátce stiskněte (na 1.5 s) funkční tlačitko přijímače (viz obr.1). Dioda se rozbliká (1x/1s) a přijímač je připraven k naučení kódu (režim učení).
b, Pro volbu tónu znovu stiskněte (na 0.5 s) funkční tlačitko přijímače (viz obr.1) zazní jednohlasý gong (dioda zhasne). Jakmile se dioda znovu rozbliká, opět stiskněte tlačitko a zazní druhý gong. Takto vyberte tón, který Vám vyhovuje a postupujte dále.
c, Po doznění zvoleného tónu stiskněte tlačítko vysílače. Dioda na vysílači blikne, pokud dostane odpověd' od přijímače, jako potvrzení příjmu signálu a uložení kódu.
d, Po uložení kódu a tónu do přijímače, dioda na přijímači svítí.
e, Při učení dalších kódů, postupujte stejným způsobem (opakujte body a, až c.),
Pozn.: je možné naučit až 16 kódů (různých tlačítek - vysilačů), další kód automaticky přepisuje první kód!
! Pokud se do 1 minuty nepodaří vyslat kód pro naučení (stisknutím tl.vysilače) je nutné opakovat postup a, až c,.
1. Funkční tlačitko
(na zadní straně přijimače)
Stiskněte funkční tlačítko (viz obr.1) na dobu 4 s. dioda na přijímači dlouze blikne a tím je paměť vymazaná. (Prázdná pamět, je indikována diodou na přijímači, která jednou za 2 s dlouze blikne). Indikace slabé baterie vysílače: Dioda na přijímači rychle bliká cca po 0,5 s.

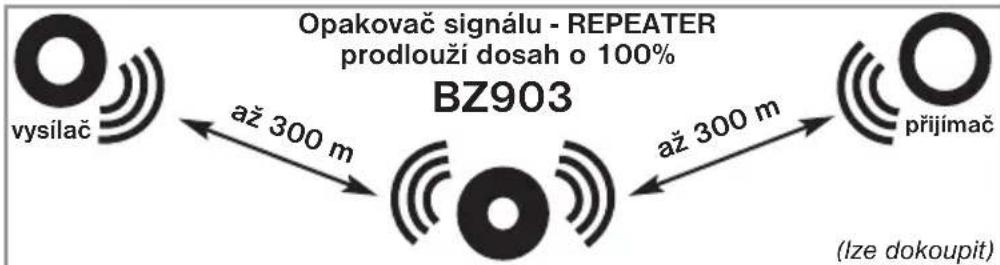

Výrobce:
ELEKTROBOCK CZ s.r.o.
Blanenská 1763 664 34 Kuřim Tel.: +420 541 230 216 Technická podpora (do 14h) mobil: +420 724 001 633 +420 725 027 685/6
www.elbock.cz
Doporučení:
Dosah soupravy může být na volné ploše až 300 m. V zástavbě se však snižuje vlivem elekromagnetického rušení.
Přijímač ani vysílač neumístujte v blízkosti silových vodičů a velkých kovových předmětů.
Dosah: v cihlovém
domě.
Dosah: v panelovém
domě.
Technické parametry:
PRIJÍMAČ
Napájení 230 V/ 50 Hz
Spotřeba 1.5 VA
Dosah až 300 m
Citlivost < - 102 dBm
Hlasitost < 85 dB
Pracovní teplota 0°C až 50°C
VYSÍLAČ (baterie je součástí balení)
Napájení 3 V, CR2430
Vf výkon < 10 mW
Frekvence 433.92 MHz
Stupeň krytí IP 65
Životnost baterie až 5 let
Pracovní teplota -20°C až 50°C
Pro zvýšení ochrany tlačitka proti dešti doporučujeme použit ochranný kryt KBT. Pro signalizaci z více míst je možné dokoupit náhradní tl. BZ910, BZ920, BZ940.
V případě záručního i pozáručního servisu, zašlete kompletní soupravu na adresu výrobce.
Na výrobek je záruka 2 roky
Datum prodeje a razítko prodejny:
