NÁVOD NA OBSLUHU BT37 Elektrobock

BPT 37 vám ponúka široké uplatnenie pri regulácii teploty v domácnostiach, kanceláriach alebo dielňach. Vysielacia jednotka ponúka komfortné a jednoduché ovládanie. Veľký prehl’adný display informuje o každom stave, ktorý v termostate prebieha. Možnosť nastavenia konštánt ( systému regulácie) pre rôzne typy zdrojov tepla zaručuje tepelnú pohodu tak, aby spotreba energie na vykurovanie bola čo najúspornejšia. Nový systém samoučenia kódu zabezpečuje bezporuchovú prevádzku a vysokú odolnosť proti rušeniu. Tento bezdrôtový typ termostatu umožňuje jednoduchú a rýchlu inštaláciu, odpadá tak pracná a zdíhavá inštalácia vedenia medzi termostatom a kotlom s priechodom cez podlažie.

Prijímač

• Napájanie prijímača na el. sieť 230V /50Hz
• Prijímač so systémom samoučenia kódu a s pamäťou E-EPROM (uchováva kód i pri výpadku napätia).
• Prechodná zásuvka v prijímači pre pripojenie d'alšieho spotrebiča.

Vysielač

cca 35 m

• Obojsmerná komunikácia medzi prijímačom a vysielačom (zaručuje vysokú spolahlivosť prenosu signálu)
• Podsvietený display
• Možnosť umiestnenia termostatu (vysielača) podľa potreby.
• Predvídavý systém (inteligentný časovač) zaručuje určenú teplotu v požadovanom čase.

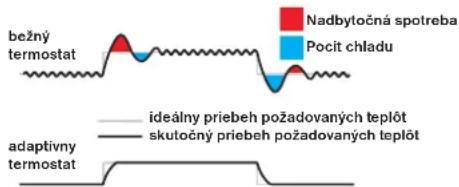

• Adaptívny regulátor vyhodnocuje teplotný gradient miestnosti a vie určit čas potrebný k dosiahnutiu požadovanej teploty.
• Systém PI regulácie zaručuje nárast teploty aj jej následné udržiavanie pri optimálnej spotrebe energie.
• Pamäť E-EPROM uchová všetky údaje neobmedzene dlho i pri výpadku napájania.
• Možnosť vol'by PI regulácie alebo hysterézy (0,1 – 1,5°C).
• 6 časových úsekov a teplôt na každý deň v týždni.
• 9 týždenných programov (volitel'né).
• Možnosť vol’by párneho a nepárného týždňa.
  • Automatický prechod na zimný alebo letný čas.
• Meraná teplota -9°C až 39°C.
  • Kalendár do roku 2027.
  • Automatická indikácia údržby kotla.
• Indikácia prevádzkových hodín kotla.

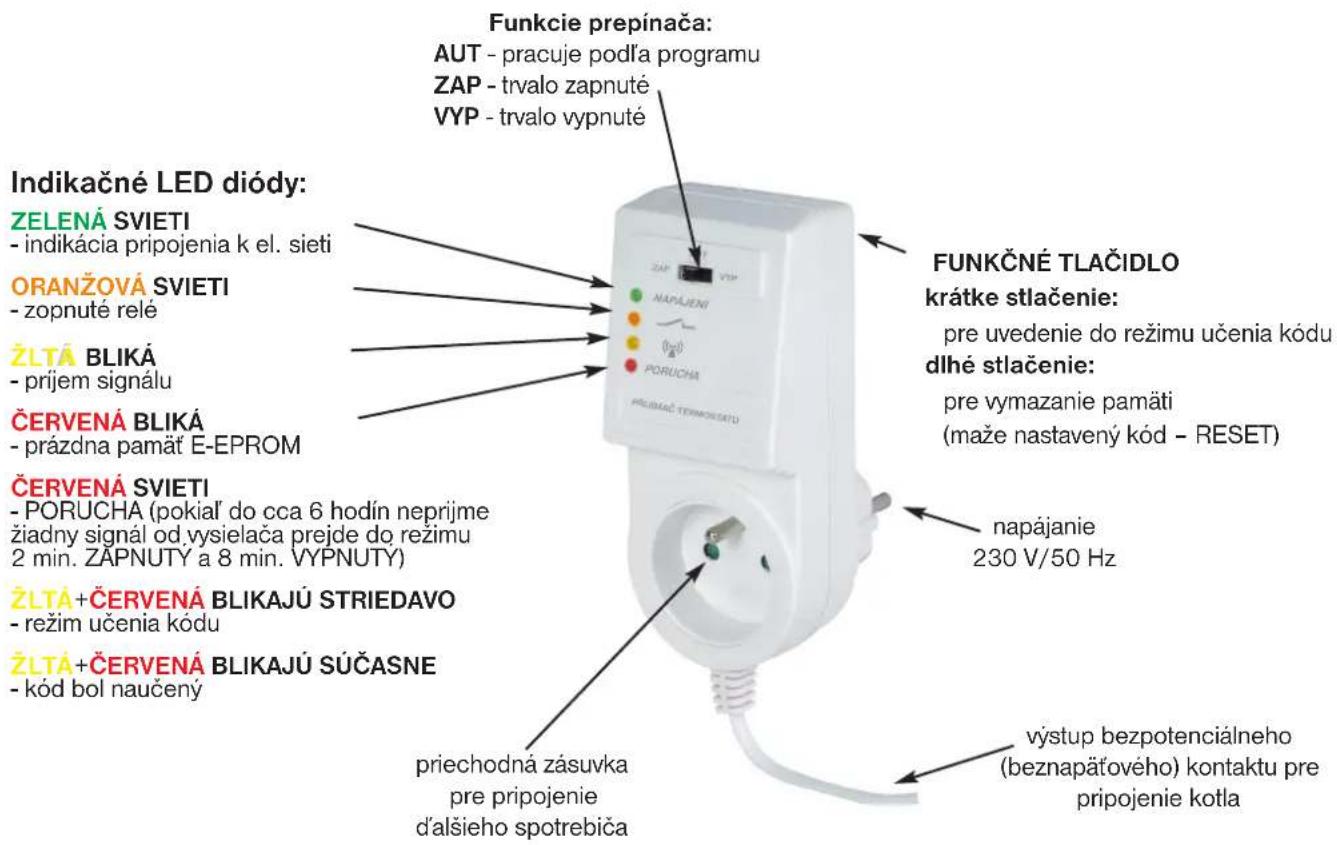

POPIS BPT 37 - prijímač

UMIESTNENIE TERMOSTATU

Vysielač musí byť umiestnený čo najďalej od zdrojov rušenia (TV, PC, atď) a nesmie byť umiestnený na kovovom podklade. Pri jeho umiestnení dbajte na tepelné vlastnosti daného miesta.

Prijímač inštalujte čo najďalej od veľkých kovových predmetov (min. 0,5 m) z dôvodov zlého prijmu signálu. Prijímač je funkčný ihned’ po pripojení na 230V/50Hz – svieti ZELENÁ LED. Výstupný spínací kontakt je galvanicky oddelený od riadiacej jednotky.

Pri inštalácii dbajte na to, aby okolo termostatu neprechádzali žiadne silnoprúdové vedenia

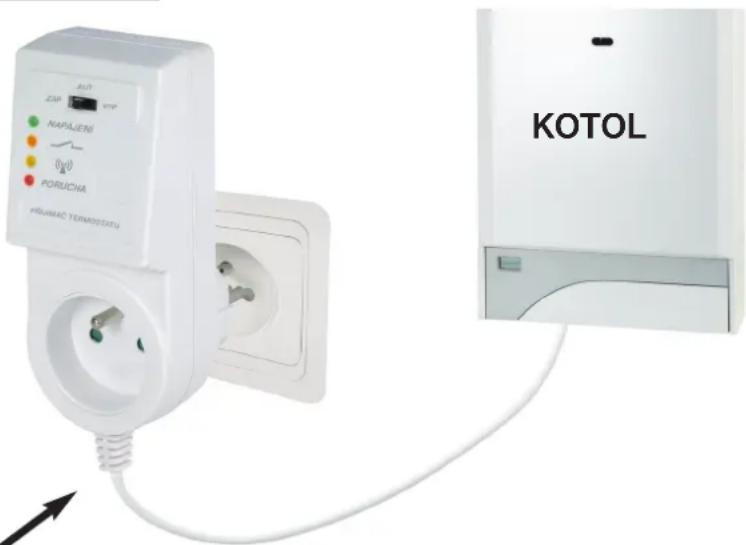

POSTUP MONTÁŽE

NAUČENIE KÓDU (použijeme v prípade vymazania pamäte prijimača – červená dióda bliká):

1, Stlačíme na cca 1,5 sek. „FUNKČNĚ TLAČIDLO“ na prijímači, rozblikajú sa striedavo žltá a červená LED a prijímač čaká na kód (t. zn. režim učenia).
2, Na vysielači stlačime tlačidlo „TEST“ na displeji sa objaví znak pre vyslanie signálu (▲).
3, Prijatie kódu do prijimača je indikované súčasným zablikaním žltej a červenej diódy, tým je kód naučený.
4, Po prijati kódu dôjde k niekol'ko násobnému zopnutiu výstupného relé pre overenie správnej funkcie BPT 37.

OTESTOVANIE SPRÁVNEHO PRIPOJENIA:

Po dokončení inštalácie otestujte správne pripojenie stlačením tl. Test vysielači.

Dôjde k automatickému otestovaniu kotla. Niekoľkokrát ZAPNE a VYPNE kotol a na displeji vysielača sa objaví znak 4, na prijímači sa indikuje zopnuté relé oranžovou diódou.

Doporučujeme, aby inštaláciu vykonávala osoba so zodpovedajúcou elektrotechnickou kvalifikáciou!

UMIESTNENIE BATÉRIÍ A ICH VÝMENA

• otvoríme kryt batérii a odstránime ochranný papierik, tým sa BPT 37 stane funkčný
• pri výmene batérii dbáme o správnu polaritu, ktorá je vyznačená v priestore pre batérie
• nevyhnutnosť výmeny batérií je indikovaná na displeji blikaním symbolu
• používajte vždy alkalické tužkové batérie 2x1,5V typ AA!
  (Pozn.: BPT 37 je vybavený pamäťou E-EPROM, ktorá uchová uložené dáta i pri výpadku napätia)

Použité batérie likvidujte v súlade s predpismi na zaobchádzanie s nebezpečnými odpadmi!

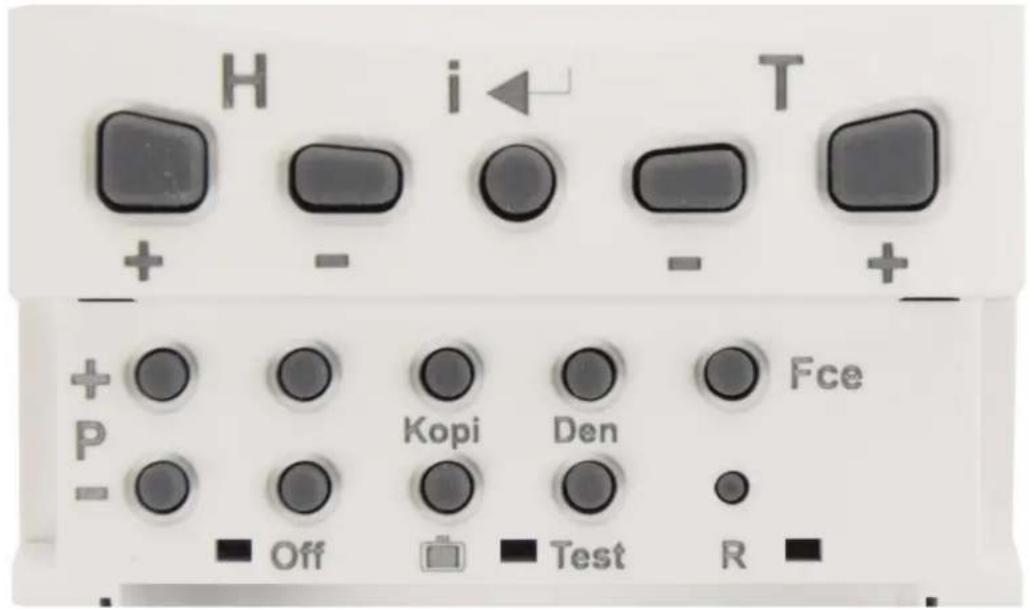

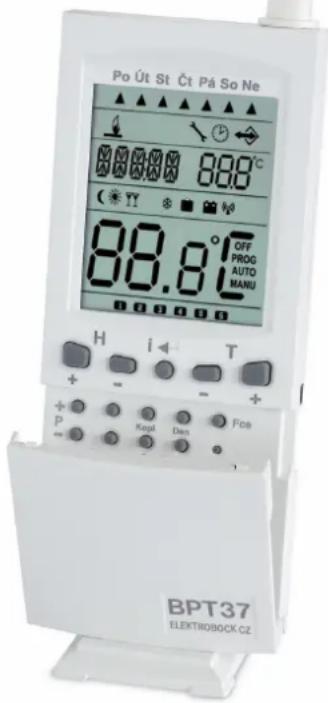

POPIS OVLÁDACÍCH PRVKOV BPT 37

	zmena hodín (v režime PROG)nastavovanie dátumu a času (v režime dovolenka „ [■“ )posun pri nastavovaní konštanty 12 - telef. číslo (v režime CONST)informácie o aktuálnej teplote snímačov (len pri nastavenej CONST 10)
	enter, potvrdeniezobrazenie informácie o požadovanej teploteinformácie o prevádzkových hodinách kotla
	zmena teplotyzmena v nastavovani hodín a konštántlistovanie pri výbere funkcie (Fce)
	výber programu pre kotol ( v režime AUTO)prepínanie medzi programami (v režime PROG)prepínanie medzi konštantami (v režime CONST)prepínanie medzi teplotami „ ( v režime MANU)
	nulovanie hodín prevádzkyvypnutie kotla (v režime AUTO dočasne, v režime MANU trvale)
	kopírovanie dní (v režime PROG)
	dovolenka (v tomto režime nemožno zobrazovať info)vol’ba PÁRNY / NEPÁRNY týždeň (v režime PROG)
	zmena dňa (v režime PROG)
	testovanie správneho pripojenia (kotla, GSM modulu)
	výber funkcie (režimu) - pozri strana 6AUTO, MANU, CLOCK, PROG, CONST
	reset

indikácia aktuálneho dňa

2.riadok

indikácia zopnutia kotla

indikácia o prevádzkových hodinách kotla

symbol revízie kotla

symbol nastavenia aktuálneho dátumu a času, pozri stranu 6

indikácia pripojenia vonkajšieho snímača

3. riadok

premenná časť displeja

zobrazenie aktuálneho času a požadovanej teploty / číslo programu

indikácia úspornej teploty (v režime MANU)

symbol pre letný režim, pozri stranu 8

indikácia komfortnej teploty (v režime MANU)

symbol pre nezámrazový režim, pozri stranu 10

symbol pre režim dovolenka, pozri stranu 10

indikácia slabej batérie

indikácia vysielania / príjmu signálu

5.riadok

premenná časť displeja

zobrazenie aktuálnej teploty a vybraný režim (OFF, AUTO, MANU, PROG)

indikácia intervalu programu (max. 6 intervalov na deň)

POPIS FUNKCIÍ A ICH NASTAVENIE BPT 37

Ubezpečte sa, či ste si dôkladne naštudovali úvodnú časť návodu s popisom prístroja, uloženie batérií, funkcie tlačidiel a symbolov displeja (LCD)!

Čalšia časť je zameraná na vysvetlenie základných režimov a na nastavenie dôležitých parametrov pre správnu funkciu BPT 37.

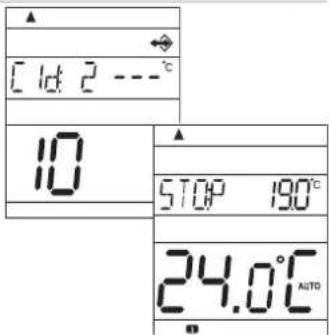

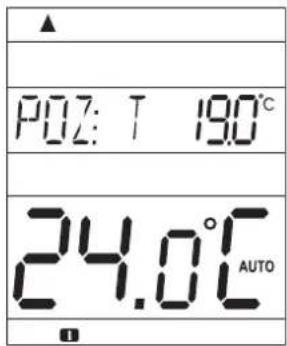

BPT 37 pracuje v automatickom režime podľa nastavených programov.

Zmena programu pre kotol sa vykonáva tlačidlom +/- P

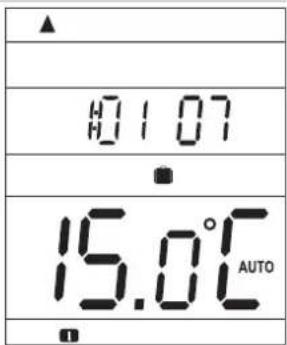

- o prevádzkových hodinách kotla, tl. Off nulujeme prevádzkové hodiny Možnosti zobrazenia na LCD::

1. riadok - aktuálny deň
2. riadok – zl'ava aktuálny čas alebo chybové stavy, požadovaná teplota alebo číslo programu
3. riadok – aktuálna teplota a zvolený režim
4. riadok - interval programu

MANU manuálny režim

BPT 37 pracuje v manuálnom (ručnom) režime.

V tomto režime je možné nastaviť dve požadované teploty miestnosti, úspornú a komfortnú.

Výber a nastavenie sa vykonáva tlačidlom a tl. . +/- T+/- P

1. riadok - aktuálny deň
2. riadok – zľava aktuálny čas alebo chybové stavy, požadovaná teplota
3. riadok – zvolená teplota úsporná (alebo komfortná
4. riadok – aktuálna teplota a zvolený režim

CLOCK nastavenie aktuálneho času a dátumu

Tlačidlami nastavujeme postupne hodiny, potvrdíme tlačidlom , aj minúty, aj sekundy, deň, mesiac a aj rok. Každé nastavenie potvrdíme tlačidlom i← .

BPT 37 umožňuje nastavenie až 9 rôznych týždenných programov.

Na každý deň sa dá nastaviť až 6 časových intervalov s rôznymi teplotami.

Po prvom zopnutí sú z výroby vol'né programy Pr 1 a Pr 2

Programy Pr 3 až Pr 9 sú prednastavené (pozri tabul'ky str. 7), ale je možné ich tiež meniť podľa vašich požiadaviek.

Pri programovani nastavujete vždy začiatok zmeny teploty !!!

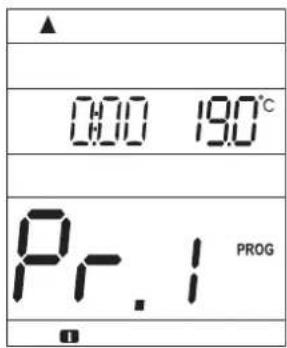

Postup pri programovaní BPT 37

- tl. vyberieme program, ktorý chceme nastavovat (Pr1 až Pr9)

- začiatok zmeny teploty nastavujeme tlačidlom s'mihimálnym krokom 10 min.

- automaticky sa presunieme do nastavenia druhého času a teploty v rovnakom dni, ktoré je indikované na poslednom šiestom riadku displeja symbolom 2

- takto postupujeme až do nastavenia posledného (šiesteho) intervalu

- po stlačení tl. ša automaticky prepneme do nastavenia d'alšieho dná, kde postupujeme rovnakým spôsobom.

Info: Pokial' nevyuživame všetkých 6 možností v jednom dni, presunieme sa do d'alšieho dna postupným stlačením tlačidla alebo tlačidlom. Den

Slúži pre zrýchlenie programovania. Program z jedného dňa môžeme skopírovať jednoduchým stlačením tl. Kopi, do d’alšieho dňa.

- indikátor dňa musí byť na dni, ktorý požadujeme skopírovať do nasledujúceho dňa

- stlačíme tl. , Program sa automaticky prepiše do nasledujúceho dňa a indikátor dňa (1. riadok displeja) sa presunie na d'alší deň

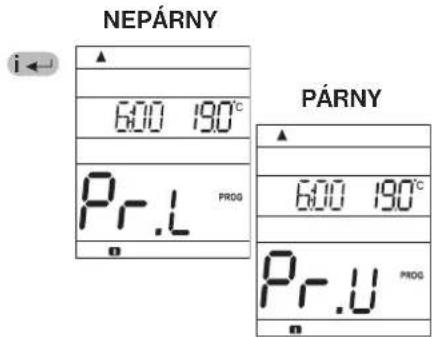

Vol'ba párny a nepárny týždeň v režime PROG

V prípade, že máme nastavené programy Pr1 a Pr2, môžeme určiť, ktorý bude aktivny v nepárnom alebo párnom týždni. Po tomto nastavení sa v režime AUTO budú programy automaticky striedať každý týždeň (výhodné pre prevádzku na smeny). NEPÁRNY

- stlačíme tl. a určíme, pre ktorý týždeň bude program aktívny L = nepárny, U = párny, 1 = bez určenia

- program Pr2 bude určený automaticky

Prednastavené programy z výroby

Programy Pr3 a Pr9 sú prednastavené z výroby, ale dajú sa meniť podľa potreby ako Pr1 a Pr2.(príklad: údaj 5/21 znamená o piatej hodine je požadovaná teplota 21°C )

program 3	1	2	3	4	5	6
Pondelok	05/21	06/18	12/20	16/21	18/22	21/18
Utorok	05/21	06/18	12/20	16/21	18/22	21/18
Streda	05/21	06/18	12/20	16/21	18/22	21/18
Štvrtok	05/21	06/18	12/20	16/21	18/22	21/18
Piatok	05/21	06/18	12/20	16/21	18/22	21/18
Sobota	07/21	21/18
Nedefa	07/21	21/18

program 4	1	2	3	4	5	6
Pondelok	06/21	07/18	15/21	18/22	22/18
Utorok	06/21	07/18	15/21	18/22	22/18
Streda	06/21	07/18	15/21	18/22	22/18
Štvrtok	06/21	07/18	15/21	18/22	22/18
Piatok	06/21	07/18	15/21	18/22	22/18
Sobota	07/21	18/22	22/18
Nedefa	07/22	18/23	22/19

program5	1	2	3	4	5	6
Pondelok	08/21	09/18	15/21	18/22	23/18
Utorok	08/21	09/18	15/21	18/22	23/18
Streda	08/21	09/18	15/21	18/22	23/18
Štvrtok	08/21	09/18	15/21	18/22	23/18
Piatok	08/21	09/18	15/21	18/22	23/18
Sobota	08/21	18/22	22/18
Nedela	08/21	18/22	22/18

program 6	1	2	3	4	5	6
Pondelok	07/21	09/18	15/22	18/23	22/18
Utorok	07/21	09/18	15/22	18/23	22/18
Streda	07/21	09/18	15/22	18/23	22/18
Štvrtok	07/21	09/18	15/22	18/23	22/18
Piatok	07/21	09/18	15/22	18/23	22/18
Sobota	07/21	18/23	22/18
Nedeľa	07/21	18/23	22/18

program7	1	2	3	4	5	6
Pondelok	07/22	09/18	15/23	18/24	22/18
Utorok	07/22	09/18	15/23	18/24	22/18
Streda	07/22	09/18	15/23	18/24	22/18
Štvrtok	07/22	09/18	15/23	18/24	22/18
Piatok	07/22	09/18	15/23	18/24	22/18
Sobota	08/22	18/24	22/18
Nedela	08/22	18/24	22/18

program8	1	2	3	4	5	6
Pondelok	06/20	08/18	14/21	17/22	22/17
Utorok	06/20	08/18	14/21	17/22	22/17
Streda	06/20	08/18	14/21	17/22	22/17
Štvrtok	06/20	08/18	14/21	17/22	22/17
Piatok	06/20	08/18	14/21	17/22	22/17
Sobota	07/21	17/23	22/19
Nedefa	07/21	17/23	22/19

program9	1	2	3	4	5	6
Pondelok	08/23	21/18
Utorok	08/23	21/18
Streda	08/23	21/18
Štvrtok	08/23	21/18
Piatok	08/23	21/18
Sobota	08/23	21/18
Nedela	08/23	21/18

CONST nastavenie konštánt termostatu

Pre správnu funkciu termostatu je nevyhnutné nastaviť nasledujúce konštanty, ktorými napríklad vymedzíme teplotné hranice alebo spôsob regulácie (hysterézia alebo PI regulácia).

• stlačime tl. a tlačidlami +/- TFce vyberieme režim CONST, potvrdime tl. i
• tlačidlami hstujeme medzi konštantami (pozri nižšie)
• po nastavení tl. potvrídime tlačidlom

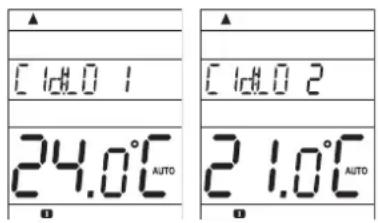

1. MINIMÁLNA REGULOVANÁ TEPLOTA

Nastavujeme obmedzenie pre minimálnu nastavitelnú ( požadovanú) teplotu. Volíme v rozsahu od 2 °C do 10 °C.

Vykonáme nastavenie tl. a slacíme tl., tým sa automaticky presunieme k nastaveniu d'alšej konštanty.

Nastavujeme obmedzenie pre maximálnu nastavitelnú (požadovanú) teplotu. Volíme v rozsahu od 15°C do 39°C.

Vykonáme nastavenie tl. a' stlačíme tl., tým sa automaticky presunieme k nastaveniu d'alšej konštanty.

3. PREDČASNÉ ZAPNUTIE VYKUROVACEJ SÚSTAVY / LETNÝ REŽIM

Tl. vyberieme jeden z nasledujúcich režimov a potvrdíme tl. . Vol'ba 0 = normalny režim

Bežná prevádzka vykurovacieho systému bez predčasného zapnutia kúrenia.

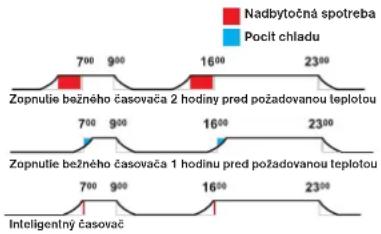

Vol'ba 1 = predčasné zapnutie kúrenia

Táto funkcia Vám zaruči požadovanú teplotu v požadovanom čase.

Nemusíte premýšťať, kedy kúrenie zapnút, aby bolo ráno pri vstávaní teplo a pritom sa nekúrilo zbytočne dlho vopred. Programujete jedine to, kedy chcete mať požadovanú teplotu. BPT 37 si v priebehu dvoch dní prevádzky zistí tepelné konštanty miestnosti a potom zapína kúrenie s požadovaným predstihom. Trvanie predčasného zapnutia je automaticky obmedzené na 2 hodiny.

V tomto režime nie je povolené zapnutie kúrenia do ÚK. Využitie je predovšetkým v období leta, keď nie je nevyhnutné kúřít do ÚK. Po aktivácii tohto režimu sa na displeji objaví symbol "💡".

Nastavujeme minimálny čas zapnutia kotla v minútach pri hysterézii.

Volíme tl. podla typu použitého vykurovacieho systému – pozri tabul'ka, potvrdíme tl.

Typ vykurovania	Minimálny čas zapnutia zdroja
elektrické vykurovanie	1
plynový kotol	2
olejový kotol	4
tepelné čerpadlo	5

5. VOL'BA HYSTERÉZIE ALEBO PI REGULÁCIE

Tlačidlami +/- T nastavujeme hysteréziu od 0,1°C do 1,5°C (pozri str.12). Pri zvoleni hysterézie sa automaticky preskočia konštanty (6, 7, 8) súvisiace s nastavením parametrov PI regulácie.

Pokial’ tl. +/- T zvolíme tri vodorovné pomlčky, bude aktívna PI regulácia, vol’bu opät potvrdíme tl. i

Volíme v rozmedzi od 5 do 20 minút. Veľkosť tohto úseku je daná teplotnou zotrvačnosťou miestnosti. Po nastavení tl. +/-T opät potvrdíme tl. i← . Optimálne nastavenie je 10 až 15 minút (pozri str.12).

7. MINIMÁLNY ČAS ZAPNUTIA VYKUROVACIEHO ZARIADENIA PRI PI REGULÁCII

Volíme v rozmedzí od 1 do 5 minút. Nastavenie je dané typom vykurovacieho systému a je závislé od vol'by časového úseku PI regulácie. Po nastavení tl.

Typ vykurovania	Minimálny čas zapnutia zdroja
elektrické vykurovanie	1
plynový kotol	2
olejový kotol	4
tepelné čerpadlo	5

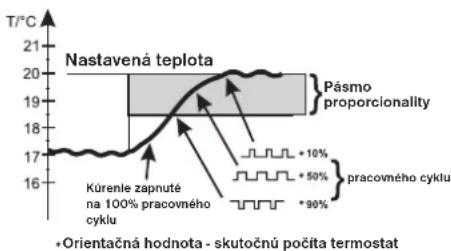

8. PÁSMO PROPORCIONALITY PRI PI REGULÁCII

Tento údaj určuje, od akej hodnoty začne fungovať PI regulácia.

Napríklad požadovaná teplota 22,0 °C, pásmo proporcionality 1,5 °C. Do 20,5 °C bude zdroj kúříť naplno. Po dosiahnutí tejto hodnoty začne fungovať

PI regulácia. Pásmo PROPORCIONALITY možno nastavit tl. 6d 1,5 do

3,0°C, potvrdíme tl. (pozri str. 12).

9. INDIKÁCIA ÚDRŽBY KOTLA

Nastavíme dátum (deň, mesiac, rok), kedy chceme byť informovaní o nevyhnutnosti predpisaného servisu kotla. V požadovanom termíne sa na LCD zobrazuje údaj Udr a (účaj zrušíme zadaním nového dátumu pre nasledujúcu údržbu

kotla!).Nastavujeme tl. a každé nastavenie potvrdíme tl. . i+/-T

10. MAXIMÁLNA TEPLOTA PODLAHOVÉHO KÚRENIA

Túto konštantu je možné nastaviť len v prípade použitia vonkajšieho snimača (str.11).

TI. +/- T nastavíme požadovaný údaj a potvrdíme tl. i←. Volíme v rozmedzi od 15 až 99,5°C.

Vonkajší snímač (podlahový) stráži maximálnu teplotu podlahy. Pokial' teplota podlahy dosiahne maximálnu povolenú hodnotu, dôjde k vypnutiu vykurovacieho zariadenia aj v prípade, keď teplota meranej miestnosti nedosiahla požadovanú úroveň.

K opätovnému zopnutiu vykurovacieho zariadenia dôjde pri poklese teploty na vonkajšom snímači o 0,5°C. Na displeji sa zobrazi údaj STOP.

11. VOLBA OVLÁDANIA POMOCOU GSM MODULU

Touto konštantou volíme možnosť ovládania BPT 37 cez GSM modul.

Možnosti:

GSM: N gsm modul nie je povolený, konštanty 12 a 13 sa preskakujú

GSM: A gsm modul povolený, konštanty 12 a 13 je nutné nastavit!

Výber vykonáme tl. a potvrdíme tl. .

(ovládanie gsm modulom je podrobne popísané v návode na GST 1)

12. NASTAVENIE TELEFÓNNEHO ČÍSLA

Túto konštantu možno nastaviť jedine vo verzii s možnosťou pripojenia modulu GST1 pre ovládanie mobilným telefónom (pozri stranu 10).

Nastavujeme telefónne číslo v medzinárodnom formáte (420123456789), na ktoré majú byť odoslané SMS správy o stave termostatu.

Nastavujeme tl. a/potvrdíme tl. .

Medzi číslami je možné listovať tl. +/- H

13. NASTAVENIE PIN KÓDU POUŽITEJ SIM KARTY

Túto konštantu možno nastaviť jedine vo verzii s možnosťou pripojenia modulu GST1 na ovládanie mobilným telefónom (pozri stranu 10).

Nastavujeme PIN kód SIM karty, ktorá je vložená do modulu GST1.

Nastavujeme tl. t/pTfvrđime tl. .

Medzi číslami je možné listovať tl. +/- H

Túto konštantu nemožno nastaviť, informuje o verzii firmwaru.

ĎALŠIE FUNKCIE

DOVOLENKA

Táto funkcia je veľmi užitočná v dobe dovolenky, keď je dom prázdny a nie je potrebné meniť teplotu. Nastavujeme vždy DÁTUM a HODINU návratu z dovolenky, kedy požadujeme aby sa BPT 37 vrátilo do nastaveného programu (v AUTO alebo MANU)!

• vyberieme režim AUTO alebo MANU
• stlačime tl.
• tlačidlami nastavíme dátum príchodu z dovolenky a potvrdíme tl.
• nastavíme čas návratu a opät potvrdíme tl.
• tlačidlami nástavujeme teplotu, ktorá sa bude udržiavať po celý čas dovolenky, kým sa vrátime
• po cca 30 sekundách prejde BPT 37 do režimu dovolenky

V tomto režime nie sú funkčné tlačidlá (s výnimkou Off a 📄) !
Zrušenie tohto režimu je možné jedine tlačidlom

Tento režim sa nedá nastaviť v LETNOM režime (nastavená konštanta 3, symbol 😊)!

KRÁTKODOBÁ ZMENA TEPLOTY V REŽIME AUT

Túto funkciu využijeme v prípade, ked' aktuálna teplota v miestnosti je pre nás v danej chvíli nevhodná a potrebujeme ju krátkodobo zmeniť, bez d'alšieho zásahu do programu.

Táto funkcia je možná v režime AUTO, obyčajným stlačením tl. +/- T nastavíme inú teplotu než je zadaná v programe. Túto teplotu bude BPT 37 udržiavať až do d'alšej zmeny danej programom.

RESET

Tlačidlo použijeme jedine v prípade nedefinovatelnej chyby – po stlačení dôjde k resetu procesora, no všetky uložené zmeny budú zachované v pamäti E-EPROM! Pokiaľ chceme vynulovať všetky nastavené parametre a programy (programy 3 až 9 sa vrátia do výrobného nastavenia), stlačíme tl. a tl. , puštíme tl. a následne tl. . OffROff

NEZÁMRAZOVÝ REŽIM

Pokial' teplota v miestnosti klesne pod 3 °C, tak BPT 37 automaticky vysiela prikaz k zapnutiu kotla. Akonáhle teplota stúpne o 0,5°C, vracia sa späť do nastaveného režimu.

PRIPOJENIE MODULU GST1

Systém je možné rozšíříť o GSM modul GST1, ktorý umožní dial'kové ovládanie termostatu cez mobilný telefón. Jednoduchými správami SMS ovládame vykurovanie alebo získavame informácie o stave. Nastavenie a ovládanie modulu nájdete na strane 12, 13 a v návode na modul GST1.

PRIPOJENIE VONKAJŠIEHO SNÍMAČA

Je možné zvolit nasledujúcu funkciu termostatu BPT 37:

• regulácia podl'a teploty meranej vnútorným snímačom termostatu
• regulácia podl'a teploty meranej vonkajším snímačom termostatu
• regulácia podl'a teploty meranej vnútorným snímačom s korekciou maximálnej teploty vonkajšieho snímača termostatu (podlahové vykurovanie)

1, Funkcia - vnútorný snímač

Nie je pripojený vonkajší snímač, termostat po pripojení k vykurovacej sústave meria teplotu v miestnosti vnútorným snímačom CONST 10 sa v tomto prípade nenastavuje!

Po pripojení vonkajšieho snímača do konektoru (str.3) vykonáme RESET (jednoduchým stlačením tl. RESET). Overíme správne pripojenie snímača:

CONST 10 je nápis Cl:d2 a znak ↔ , ale teplotu u CONST 10 nenastavujeme!

Teplota je meraná vonkajším snímačom. Výhodou je, že je možné merať teplotu v inej miestnosti ako je umiestnený termostat (regulácia teploty vody, podlahy, technologických procesov atď.).

u CONST 2 (str.8) je možné nastavit inú maximálnu teplotu v rozmedzi 15-99,5°C.

Pozn.: po odpojení externého snímača je nutné opat vykonat RESET, vnútorný snímač sa tak stane opat aktivny.

3, Funkcia - vnútorný aj vonkajší snímač = podlahové vykurovanie

BPT 37 stráži maximálnu teplotu podlahy a zároveň riadi teplotu miestnosti. Termostat reguluje (u PI regulácie) teplotu v miestnosti podľa vnútorného snímača (štandardná funkcia termostatu).

• pripojíme vonkajší snímač (pozri str. 3), ktorý stráži maxim. teplotu podlahy
• vykonáme RESET, u CONST10 sa objaví nápis Ci:d2 a znak ⇔ (indikuje správne pripojenie).
• u CONST10 nastavíme maxim. teplotu podlahy, pri ktorej ma dôjsť k vypnutiu termostatu.

Pokial' teplota podlahy dosiahne maxim. povolenú hodnotu, dôjde k vypnutiu vykurovacieho zariadenia aj v prípade, ked' teplota meranej miestnosti nedosiahla požadovanú úroveň. K opätovnému zopnutiu vykurovacieho zariadenia dôjde pri poklese teploty na vonkajšom snimači o 0,5°C.

Je nutné nastavit maximálnu teplotu vonkajšieho snímača (pozri CONST 10, str. 9).

Pre rýchle zistenie aktuálnej teploty vnútorného a vonkajšieho (externého) snímača je možné použit tl. +/- na displeji sa postupne ukáže Cld:LO 1 (pre teplotu vnútorného snímača), alebo Cld:LO 2 (teplota vonkajšieho snímača).

VODIČE K SNÍMAČOM SA NESMÚ VIESŤ ROVNOBEŽNE SO SILOVÝMI VODIČMI!

Dodávané typy snímačov:

CT01 C 10kΩ vodič CYXY 2*0,5 mm, dĺžka 1,5 m, kovové púzdro, na meranie do 70 °C

CT01 S 10kΩ vodič silikón, dĺžka 1.5 m, kovové púzdro, na meranie do 99°C.

CT01 P 10kΩ vodič CYXY 2*0,5mm dĺžka 1.5 m, plastové púzdro PVC, vhodné na ponorenie do kvapaliny do 70°C.

POPIS NASTAVENIA PRI POUŽITÍ GSM MODULU GST 1

PRE SPRÁVNE UVEĐENIE DO PREVÁDZKY JE NUTNÉ DODRŽAŤ NASLEDUJÚCI POSTUP!

1. Vykonáme montáž a nastavenie termostatu podľa návodu
2. Na termostate je nutné nastaviť konštanty 11, 12 a 13 nasledovne:

VOL'BA OVLÁDANIA POMOCOU GSM MODULU - CONST 11

TI. +/- T ivyberieme možnosť GSM: A a potvrdíme tl.

NASTAVENIE TELEF. ČÍSLA - CONST 12

Nastavujeme telef. číslo v medzinárodnom formáte (421123456789), na ktoré majú byť odosielané SMS správy o stave termostatu (zadajte telef. číslo, na ktoré majú byť odosielané všetky spätné hlásenia)

Nastavujeme tl. a/pbtvrdime tl. .

Medzi nastavenými číslami je možné listovať tl. +/- H

NASTAVENIE PIN KÓDU POUŽITEJ SIM KARTY - CONST 13

Nastavujeme PIN kód SIM karty, ktorá je vložená do modulu GST 1.

Nastavujeme tl. a potvrdime tl. .

Medzi číslami je možné listovať tl. +/- H

Vd'aka tejto funkcii si nemusíte pamätať PIN kód vloženej telef. karty do modulu, ktorý pripájate k termostatu.

1. Do modulu GST 1 vložíme aktivovanú SIM kartu. Držiak SIM karty sa nachádza v zadnej časti, po otvorení krytu v mieste šipky (pozri str. 2).
2. Pripojíme termostat a modul GST 1 pomocou dátového kábla (súčasť balenia) a potom pripojíme modul cez napájací zdroj k el. sieti 230V/50Hz !
3. Otestujeme správne pripojenie tl. Na termostate.

Na displeji termostatu sa objaví jedno z následujúcich hlásení:

Signalizuje správne pripojenie modulu. Signalizuje správne pripojenie modulu

a nastavenie PIN kódu.

Modul nie je pripojený, zlé pripojenie modulu!

Signalizuje správne pripojenie modulu, ale zlé nastavenie PIN kódu ! Je nutné odpojit modul, vykonať RESET termostatu a PIN kód nastavit správne.

TVAR ODOSIELANÝCH SPRÁV

Info	informácia o stave vykurovacej sústavy
Off	vypnutie vykurovacej sústavy (v režime AUTO krátkodobé, v režime MANU trvalé), pre zrušenie funkcie použite správu Teplota xx
Teplota xx	zmena požadovanej teploty (je možné zadávať iba celé čísla a musia byť v rozmedzí povolených max. a min. teplôt)
Zavolej	spätné zavolanie

Pre odosielanie a prijímanie spätných správ je možné použit' akýkol'vek typ mobil. telefónu !!

Pokial' má telefón možnosť nastavenia vel'kosti (formátu) písma, tak vždy pri písaní správ používajte

STREDNÚ vel'kosť (možnosť troch vel'kostí písma) alebo VEL'KÚ vel'kosť (možnosť dvoch vel'kostí písma).

TVAR SPÄTNÝCH SPRÁV Z BPT 37

Zadana: xx.x	je teplota požadovaná (zadaná užívatel'om)
Akt: xx.x	je aktuálna teplota miestnosti
ZapnutoVypnuto	zapnutá vykurovacia sústava (On)vypnutá vykurovacia sústava (Off)
AUTOMANU	termostat je v automatickom režime AUTOtermostat je v manuálnom (ručnom) režime MANU
Sig: x	určuje veľkosť signálu v mieste umiestnenia modulu, kde x sú hodnoty v rozsahu0 až 5:0..nejde určiť alebo nedetekovaný žiadny signál1..najhoršia úroveň5..najlepšia úroveň signálu
Baterie!	signalizuje vybíjanie batérie v termostate
Noakcept!	signalizuje chybu (zle zadaná SMS, atd')

xx.x = hodnota teploty v °C

SPÄTNÉ SPRÁVY SÚ ODOSIELANÉ DO TROCH MINÚT!

Pozn.: Pokial dôjde k prekročeniu min./max. teploty v miestnosti (nastavené konštanty 1 a 2, pozri návod BPT 37, str. 8) je automaticky zaslaná „VAROVNÁ“ SMS SPRÁVA V TVARE Info.

Info: Pri použití predplatenej karty je nutné vykonať raz za 3 mesiace platený hovor. Tento hovor sa vykoná automaticky (za 80 dní i v čase od 16 do 21 hod.) Na telef. číslo uvedené v termostate (CONST 12) a po 20 sek. sa hovor automaticky ukončí. SMS správu " Zavolej" môžeme túto funkciu vykonať aj skôr.

TECHNICKÉ PARAMETRE

Prijímač		Vysielač
Napájanie	230 V/ 50 Hz	Napájanie	2x1,5V alkal. tužkové batérie AA
Typ komunikácie	obojsmerná	Typ komunikácie obojsmerná
Frekvencia	433,92 MHz	Frekvencia 433,92 MHz
Dosah	300 m (na voľnej ploche)35 m (v zástavbe)	Dosah 300 m	(na voľnej ploche), 35 m (v zástavbe)
		Počet teplotných zmien na každý deň 6 teplotných zmien
Vf výkon	<10 mW	Hysterézia 0,1 až 1,5°C po 0,1°C
Výstup	relé, max. 16 A	Minimálny programovaný čas	10 minút
Stupeň krytia	IP20	Rozsah nastavitelných teplôt	3 až 39°C
Pracovná teplota	0°C až +40°C	Nastavenie teplôt	po 0,5°C
		Minimálny indikačný skok	0,1°C
		Presnosť merania	± 0,5°C
		Životnosť batérií 1 až 3 roky	(podľa typu použitej batérie)
		Stupeň krytia IP20
		Pracovná teplota 0°C až +40°C

VYSVETLENIE FUNKCIE PZK (CONST 3)

Funkcia PZK (predčasné zopnutie kúrenia) vám zabezpečí požadovanú teplotu v požadovanom čase.

BPT 37 si počas dvoch dní prevádzky zisti tepelné konštanty miestnosti a potom spína kúrenie s požadovaným predstihom automaticky. Trvanie predčasného spínania je automaticky obmedzené na 2 hodiny.

VYSVETLENIE HYSTERÉZIE (CONST 5)

Rozdiel medzi požadovanou a skutočnou teplotou.

Hysteréziu možno nastaviť od 0,1 do 1,5°C. Pokial' je hysterézia 1°C, požadovaná teplota 20°C, termostat vypne pri 20°C a znovu sa zapne pri 19°C (pozri graf).

VYSVETLENIE FUNKCIE PI REGULÁCIE (CONST 6,7,8)

Princip PI regulácie spočíva v porovnaní aktuálnej teploty miestnosti s požadovanou teplotou. Vol'ba CONST 6: Pri nastavení časového úseku treba brať do úvahy tepelnú zotrvačnosť miestnosti. Optimálne nastavenie je 10-15 min. Pokiaľ však v miestnosti dochádza k častým teplotným výkyvom odporúča sa voliť kratší časový úsek. Pásmo proporcionality udáva od akej hodnoty sa spustí PI regulácia (CONST 8).

ES PREHLÁSENIE O ZHODE

My ELEKTROBOCK CZ s.r.o. týmto prehlasujeme, že výrobok BPT37 je v zhode so základnými požiadavkami a dálšími príslušnými ustanoveniami smernice 1999/5/ES. Vydané: 20.12.2007

V prípade záručného a pozáručného servisu pošlite BPT 37 na adresu distribútora.
