NÁVOD NA OBSLUHU BZ912 Elektrobock
Bezdrátový zvonek
EU PROHLÁŠENÍ O SHODĚ
Timto ELEKTROBOCK CZ s.r.o. prohlašuje, že typ rádiového zařízeni BZ912 je v souladu se směmící 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz
BEZDRÁTOVÝ DOMOVNÍ ZVONEK - SIRÉNA Pro hlučné prostory a průmyslové objekty, kde je technicky náročné tažení vodičů. Obousměrný
BZ912
systém zaručuje spolehlivost prénosu signálu, po zazvonění príjimač odesílá potvrzení o príjetí signálu, na tlačítku (vysílači) blikne červená dioda.
UVEDENÍ DO PROVOZU
1, Zapojte prijimač do el.sítě 230V/ 50Hz.
2, Ověřte polaritu baterie ve vysílači. Odstraňte ochranný papírek baterie (viz obr. 2,3,4).
3, Po stisknutí tl.vysilače zazní SIRÉNA.
Pokud zvonek nezvoní nebo chceme-li zvolit jiný tón, postupujeme podle níže uvedeného návodu.
NAUČENÍ KÓDU/ VOLBA TÓNU
a) Krátce stiskněte (na 1.5 s) funkční tlačitko přijímače (viz obr.1). Dioda se rozbliká (1x/1s) a přijímač je připraven k naučení kódu (režim učení).
b) Pro volbu tónu znovu stiskněte (na 0.5 s) funkční tlačítko přijímače (viz obr.1) zazní první siréna (dioda zhasne). Jakmile se dioda znovu rozbliká, opět stiskněte tlačítko a zazní druhý gong. Takto vyberte tón, který Vám vyhovuje a postupujte dále.
c) Po doznění zvoleného tónu stiskněte tlačitko vysílače. Dioda na vysílači blikne, pokud dostane odpověd od přijímače, jako potvrzení příjmu signálu a uložení kódu.
d) Po uložení kódu a tónu do přijímače, dioda na přijímači svití.
e) Při učení dalších kódů, postupujte stejným způsobem (opakujte body a, až c,).
Pozn.: je možné naučit až 16 kódů (různých tlačítek - vysílačů), další kód automaticky přepisuje první kód! Pokud se do 1 minuty nepodaří vyslat kód pro naučení (stisknutím tl. vysílače) je nutné opakovat postup a) až c).
RESET (vymazání paměti):
Stiskněte funkční tlačitko (viz obr.1) na dobu 4 s. dioda na přijímači dlouze blikne a tím je paměť vymazaná. (Prázdná paměť, je indikována diodou na přijímači, která jednou za 2 s dlouze blikne).
Indikace slabé baterie vysílače:
Dioda na přijímači rychle bliká cca po 0,5 s.
Související výrobky:
Pro zvýšení ochrany tlačítka proti dešti doporučujeme použit ochranný kryt (obr.5). Pro signalizaci z více míst je možné dokoupit náhradní tl. BZ910, BZ920, BZ940. Pro prodloužení dosahu o 100% použijte repeater BZ903!
Obr. 1
Funkční tlačítko
(na zadní straně přijímače)
Obr. 2 Otvírání
Obr. 3 Polarita baterie
Obr. 4 Zavíráni
Obr. 5 Použití krytu KBT
V prípadě záručního a pozáručního servisu, zašlete výrobek na adresu distributora nebo výrobce.
DOSAH
Dosah soupravy může být na volné ploše až 300 m. V zástavbě se však snižuje vlivem elekromagnetického rušení. Přijímač ani vysílač neumístujte v blízkosti silových vodičů a velkých kovových předmětů.
v cihlovém domě
v panelovém domě

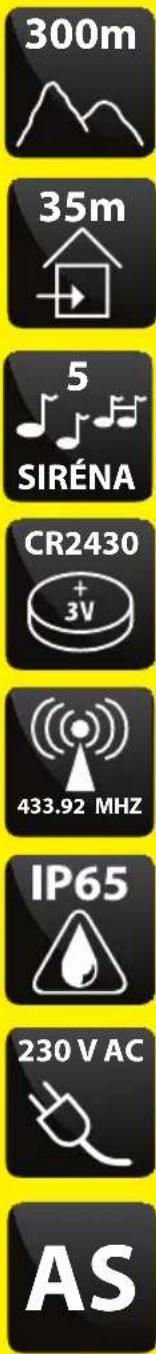

TECHNICKÉ PARAMETRY
| Přijímač | |
| Napájení 230 V/ | 50 Hz |
| Spotřeba < 1.5 VA | |
| Dosah až 300 m | (na volné ploše) |
| Citlivost < -102 dBm | |
| Hlasitost >90 dB | |
| Stupeň kryti IP20 | |
| Pracovní teplota 0°C až +50°C | |
| Vysilač | |
| Napájení 3 V, CR | 2430 (je součásti baloni) |
| Vf výkon < 10 mW | |
| Frekvence 433.9 | 2 MHz |
| Stupeň kryti IP65 | |
| Životnost baterie | až 5 let |
| Pracovní teplota | -20°C až +50°C |
| Na výrobek je záruka 2 roky |
| Datum prodeje a razítko prodejny: |
