NÁVOD NA OBSLUHU PT715-EI Elektrobock

Návod na použitie Digitálny termostat pre podlahové kúrenie

Popis

Termostat PT715 je digitálny termostat s priestorovým snimačom navrhnutý špeciálne pre ovládanie elektrického podlahového vykurovania (vyhrevné káble, rohože, fólie). Termostat snímá teplotu v miestnosti a na základe rozdielu medzi aktuálnou a požadovanou teplotou spina prípojené vykurovacie zariadenic. Použítim termostatu dociclite zniženic nakladov na vykurovanie a zároveň dosiahnete tepelnú pohodu v danom čase.

Pri pripojení externého snímača je možné termostat rozširit o dalšie funkcie:

1) regulácia teploty podlahy,

2) regulácia podľa teploty miestnosti s možnosťou strážit maximálnu teplotu podlahy.

Dalšou výhodou je jednoduchá montáz do instalačných krabic KU/KP68 systémom PLUG-IN a možnosť nastavenia týždenného programu so 6-imi teplotnými zmenami na deň.

Montáž a umiestnenie

Termostat inštalujte na vhodné miesto (do výšky min. 1.2 - 1.5 m nad podlahou) tam, kde jeho činnosť nebude ovplyvnená priamym prúdením teplého/chladného vzduchu, slnečným žiarením a inými rušivými vplyvmí. Tiež sa vyvarujte montáži na vonkajšiu stenu. V miestach so zvýšenou vlhkosťou (kúpeľňa, kuchyňa) dbajte na platné normy a inštalujte termostat čo najďalej od vane, sprchy a umývadla.

Pri použiti externého snimača dbajte na nasledujúce pokyny:

Externý podlahový snímač musi byť umiestnený v ohybnej plastovej rúrke zapustenej v podlahe, čo najblížšie k povrchu. Rúrka musi byť utesnená a chránená proti zatećeniu stavebnýchch hmôt tak, aby bolo možné podlahový snímač pripadne jednoducho vymeníľ. Snímač nesmie byť vedený súbežne so silovými vodičmi! Snímač môže byť predlížený max. na dlžku 10 metrov.

Montáz môže vykonávať len osoba s odpovedajúcou kvalifikáciou! Montáz musí byť vykonávaná bez napätia!

Postup montáže:

1. Vypnite hlavný istič.
2. Uistite sa, že instalačná krabica je usadená rovnobežne so stenou.
3. Oddelte silovu čast termostatu od mikroprocesorovej (hlavnej) časti (obr. A, str. 3).
4. Na svorky v zadnej časti termostatu pripojte vodiče podľa schémy zapojenia (str. 4).
5. Pripevnite silovu časť termostatu do instalačnej krabice (obr. D, str. 3).
6. Konektor hlavnej časti zasuňte do silovej časti a zallačte, plastové packy musia pasovať do prislušných otvorov (obr. E, str. 3).
7. Zapnite hlavný istič a termostat je pripravený na použitie.

Oddelte hlavnú časí od silovej časti

Pripravte si privodné kâble

Tlakom nasuňte hlavnů časť na silovú

Schéma zapojenia

Klasické jednofázové zapojenie Zapojenie pri využití nízkej tarify

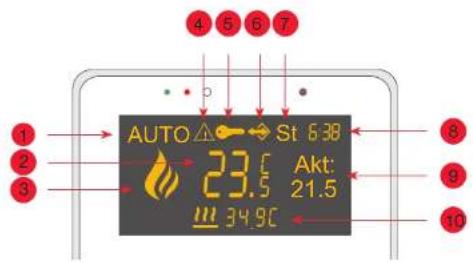

Displej

1 Prevádzkové režimy AUTO/MANU/OFF/DOVOLENKA
2 Požadovaná teplota
3 Indikácia kúrenia/ chladenia/ protizámrazovej ochrany
4 Indikácia chyby
5 Indikácia uzamknutia kláves
6 Indikácia externý snimač
7 Deň v týždni
8 Aktuálny čas
9 Aktuálny meraná teplota
10 Stavový riadok – indikácia chybových správ, informácií o teplote podlahy 33, ...

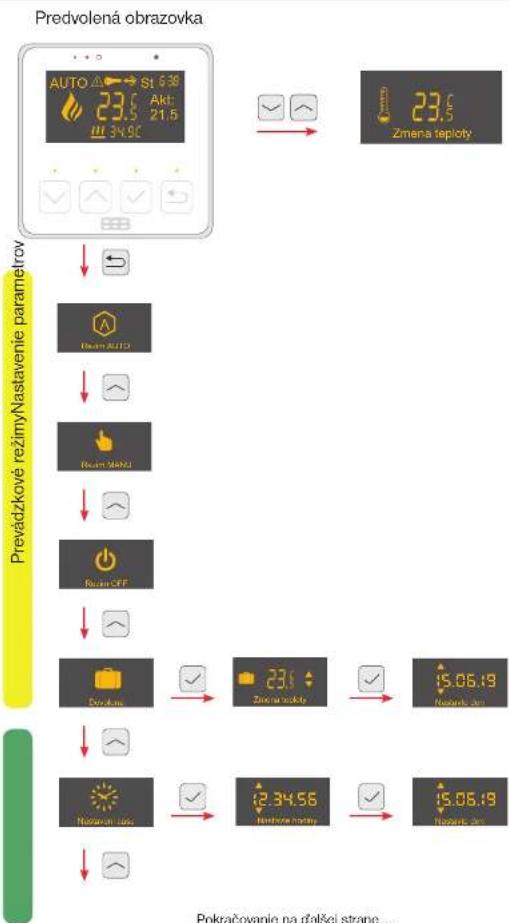

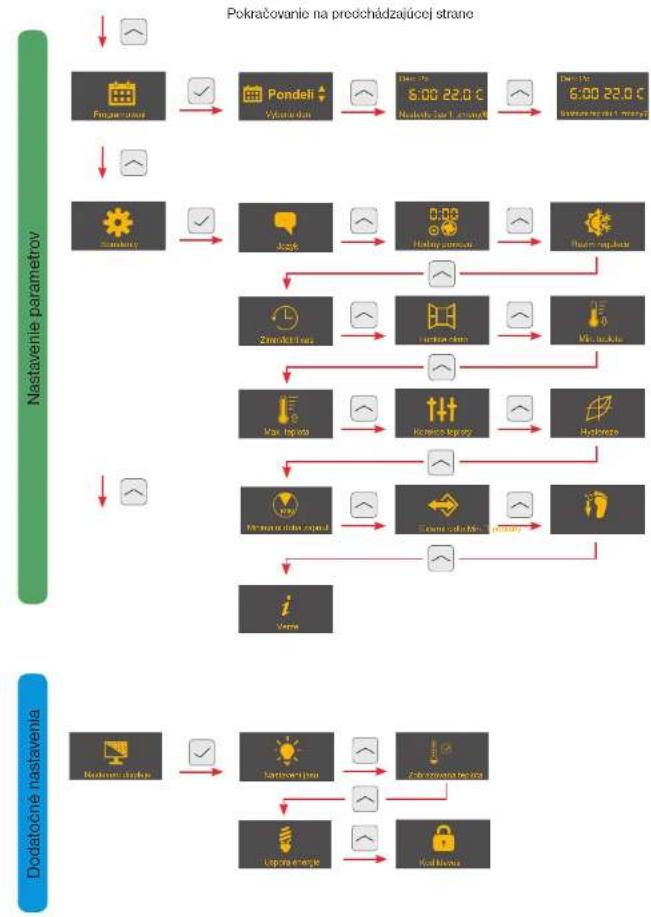

Navigácia v menu

A Základné zobrazenie

Stlačte

B

Pomocou nájdite Nastavenie času

C

Stlačte

D

Bliká údaj o hodinách. Tlačidlami ⚪️ nastavte aktuálnu hodinu. Údaj potvrďte tl.

E

F

Pre ukončenie zadávania stlačte tl.

A Základné zobrazenie

Stlačte

alebo

B

Pomocou 📐 📐 zmeňte požadovanú teplotu a potvrdte tl. √ .

Zmena požadovanej teploty v režime AUTO zostava platná len do dalšej zmeny v programe.

Pracovné režimy

V režime AUTO pracuje termostat podľa nastaveného týždenného programu.

Režim MANU

V režime MANU pracuje termostat podľa nastavenej teploty, doklať nie je ručne zmenená.

Režim OFF (trvalé vypnutie)

3Zakladné zobrazenie

Stlačle

Pomocou najdite Konstanty

Stlačte

Vyberte požadovanú konštantu a tlačidlom √ vstúpte do jej nastavenia.

Výber jazyka

Tlačidlami ∼ ∼ vyberte jazyk a vol'bu potvrd'te tl. √ .

Prevádzkové hodiny

Zobrazuje dennú, mesačnú a celkovú dobu, po ktorú bolo výstupné relé zopnuté.

Nastavenie režimu regulácie termostatu.

Tlačidlami ∼ √ vyberte režim a vol'bu potvrd'te tl. √

Kúrenie - pri poklese aktuálnej teploty pod požadovanú zopne výstupné relé (pre vykurovacie systémy),

Chladenie - pri prekročení aktuálnej teploty nad požadovanú zopne výstupné relé (pre chladiace systémy).

Automatická zmena zimného/letného času

Povolenie automatickej zmeny medzi zimným a letným časom.

Jedná sa o úsporné opatrenie, kedy pri detekcii poklesu teploty

o nastavenú hodnotu dôjde k vypnutiu výstupného relé a tým k úspore

po uplynuti 30 min, alebo pri manuálnej zmene teploty.

Tlačidlami ∼ ∼ vyberte: OFF (funkcia otvoreného okna je deaktivovaná),

Minimálna regulačná teplota

Nastavenie obmedzenia minimálnej nastavitelnej teploty.

Tlačidlami ✅️ nastavte hodnotu medzi 5°C a 39°C a voľbu potvrd’te tl.

Hodnota nemôže byť vyššia, než Maximálna nastavitelná regulačná teplota!

Maximálna regulačná teplota

Nastavenie obmedzenia maximálnej nastavitel'nej teploty.

Tlačidlami ⚡️ nastavte hodnotu medzi 5°C a 39°C a vol'bu potvrd'te tl. √

Hodnota nemôže byť nižšia, než Minimálna nastaviteľná regulačná teplotal!

Korekcia aktuálnej teploty (vnútorného snímača)

Služi pre korekciu teploty meranej termostatom. Nastavenie je nutné vykonávať po ustálení teploty vnútorného snimača. Zmerajte teplotu v miestnosti teplomerom, pokial' sa teplota bude lišit' od teploty meranej

termostatom, nastavte korekciu v rozmedzi -5°C až +5°C.

Tlačidlami ↙ ↘ nastavte požadovanú hodnotu a vol'bu potvrd'te tl. √.

Hysteréza

Hysterézu možno nastaviť od 0,1°C do 6°C. Napr. pokiaľ je hysteréza 1°C, požadovaná teplota 20°C, termostat vypne pri 20°C a znova zopne pri

19°C.

Tlaćidlami ⏻️️️ nastavte požadovanú hodnotu a vol’bu potvrd’te tl. √️ .

B

Minimálna doba zapnutia vykurovacieho zariadenia

Minimálna doba zapnutia vykurovacieho zariadenia v minútach pri

hysteréze. Je možné volit' v rozsahu 1 min. až 5 minút.

Tlačidlami □▽ nastavte požadovanú hodnotu a vol'bu potvrd'te tl. √ .

Externý snímač

Pri použiti externého snímača, ktorý môže slúžit ako:

Priestorový – externý snimač meria teplotu v miestnosti a podľa nej

reguluje,

Podlahový - termostat meria a reguluje podľa teploty podlahy,

Strážiaci - termostat reguluje podľa vnútorného snímača, ale súčasne stráži

maximálnu a minimálnu teplotu podlahy (pokiaľ sú nastavené).

Tlačidlami 🚗️️ nastavte vol’bu ANO a potvrd’te tl. √️

Strážiaci) a potvrďte tl√ . Pri výbere Strážiaceho režimu alebo režimu ako

Podlahový budete vyzvani k zadaniu maximálnej teploty podlahy v rozsahu:

0,0 - straženie vypnuté

10°C až 99°C - maximálna teplota podlahy.

Pri prekročeni nastavenej hraničnej teploty dôjde ku vypnutiu termostatu

na teplotu v miestnosti a na displeji sa objavi nápis

K opätovnému zopnutiu vykurovacieho zariadenia dôjde pri poklese teploty

na vonkajšom snímači o 0,5°C.

Pokiaľ snímač nie je pripojený, alebo je chybný, objavi sa na displeji chyba

Hodnota nemôže byť nižšia, ako Minimálna teplota podlahy!

Minimálna teplota podlahy

Nastavte minimálnu teplotu podlahy, ktorú bude termostat udržiavať bez ohíadu na teplotu v miestnosti

Tlačidlami 📌️ nastavte požadovanú hodnotu:

0 - stráženie vypnuté

Hodnota nemôže byť vyššia, než Maximálna teplota podlahy!

Verzia firmwaru/obnovenie továrenského nastavenia

Informativny údaj o verzii firmwaru.

Pokial' dlho stlačite (1 s až 2 s) tl. √, na displeji se objavi napis RESET a termostat se vráti do továrenského nastavenia!

E3 SLEETWOMK-02

1312

Nastavenie displeja Nastavenie programu

Tlačidlom ☑ v základnom zobrazeni vstupte do menu. Tlačidlami ☑☑ vyberte položku „Nastavenie displeja“ a voľbu potvrďte tl. ☑. Teraz vyberte požadovanú konstantu a tlačidlom ☑ vstupte do jeho nastavenia.

Nastavenie jasu

Nastavte požadovanú intenzitu svitu displeja alebo nechajte termostat regulovať jas automaticky podľa okolitého osvetlenia.. Tlačidlami 🚗️️ nastavte požadovanú hodnotu:

Vol'ba hlavnej zobrazovanej teploty

Vyberte, či na východiskovej obrazovke bude hlavná zobrazovaná teplota teplota AKTUÁLNA alebo teplota POŽADOVANÁ.

Tlačidlami ⚡️️ nastavte požadovanú hodnotu a vol’bu potvrd’te tl. √.

Úspora energie

Slúži ku zablokovaniu ovládacích prvkov a ako ochrana proti nežiadúcej manipulácii cudzou osobou. Nastavujeme kombináciu 4 čisel (v rozmedzi 0 až 9). Ku zamknutiu kláves dôjde do 1 minúty (po vstupe do základného zobrazenia), na displeji je zobrazený symbol. Pri stlačení l'ubovoľného tlačídla sa na displeji zobrazi výzva k zadaniu kódu kláves, po zadani správného kódu je možné vykonávať akékolvek zmeny (ovládacie tlačídla sú opál' funkcné). Tlačídami postupne nastavte 4 miestne číslo, každů číslicu potvrďte tl.

Na displeji sa toraz objavi výzva pro nastavonic druhej teplonej zmeny. Použite rovnaku motódu ako pri nastavení prvého teplotného úseku. Tymto spôsobom je mozné nastavit az česí teplotnych zmien na den.

Po naslavční šieslej zmeny dôjdc k posunu na nasledujúci deň (pri programovani jednotlivých dní). V opačnom prípade skočí programovanie opat' na zadanie prvého úaeku.

Pro ukencčenie programovania stlačte II.

Nie je podmienkou využivat v jednom dni všetkých šest zmien!

Aby termostat pracoval podľa nastaveného programu, musi byť aktivovaný pracovný režim AUTO.

Prednastavený týždenný program

Technické parametre
Napájanie 230 V/ 50	Hz (sietové)
Spotreba < 1 W
Spotreba STANDBY < 0,5	W
Typ regulácie hysteréza	(0,1 až 5 °C)
Počet teplotných zmien na deň 6
Rozsah nastavenia teplôt 5 °C	až 39 °C (protizámrazová 3 °C)
Min. programovací čas 10 min
Nastavitelný teplotný krok 0,5	°C
Minimálny indikačný krok 0,1	°C
Možnosť externého snímača ÁNO, typ CT04-10k-S
Záloha času ÁNO, až na 24 hod
Výstup max. 16 A (bezpotenciálne kontakty)
Stupeň krytia IP20
Trieda ochrany	II
Prevádzková teplota	0 °C až +40 °C
Rozmery (VxŠxH) 80x	80x37 mm
