Typ produktu	Zabudovaný stropný odsávač pár
Značka	Beko
Model	BHCI31322BBH
Napájacie napätie	220-240 V ~ 50 Hz
Výkon motora	115 W
Výkon osvetlenia	2 x 3 W (LED)
Maximálny prietok vzduchu (rýchlosť 3)	300 m³/h
Úrovne rýchlosti	3 + Vypnuté
Trieda izolácie motora	Trieda F
Trieda izolácie	Trieda II
Ovládanie	Elektronické tlačidlá (Svetlo, 1, 2, 3, 0)
Typ žiarovky	GU10, 3 W, 230 V, 3000 K, 255 lm
Typ filtra	Hliníkový tukový filter (umývateľný) + voliteľný uhlíkový filter
Čistenie tukového filtra	Mesačne v umývačke riadu alebo ručne tekutým čistiacim prostriedkom
Výmena uhlíkového filtra	Každé 3 mesiace (ak sa používa)
Typ inštalácie	Montáž na strop, s odvodom alebo recirkuláciou
Minimálna vzdialenosť od varnej dosky	65 cm (od roštu/sklenenej plochy)
Priemer odvodu	120 mm (alebo 125 mm s adaptérom)
Trieda energetickej účinnosti (osvetlenie)	A
Bezpečnostné prvky	Tepelná ochrana, bezpečnosť detí (odporúča sa dohľad)
Záruka	Pozri záručný list výrobcu

Často kladené otázky - BHCI31322BBH BEKO

Ako čistiť tukový filter?

Odstráňte tukový filter uvoľnením zámkov (šípky). Umývajte ho tekutým čistiacim prostriedkom a vodou, alebo v umývačke riadu. Pred opätovným nasadením ho nechajte úplne vyschnúť. Čistite aspoň raz mesačne.

Ako často by som mal vymeniť uhlíkový filter?

Uhlíkový filter by sa mal vymieňať každé 3 mesiace, ak sa odsávač používa v recirkulačnom režime. Nedá sa umývať.

Čo mám robiť, ak odsávač nefunguje?

Skontrolujte poistku a elektrické pripojenie. Uistite sa, že sieťové napätie je 220-240 V. Ak iné spotrebiče fungujú, odsávač môže byť chybný; kontaktujte servis.

Ako vymeniť žiarovky?

Odpojte napájanie. Počkajte, kým žiarovky vychladnú. Použite GU10 3W LED žiarovky (230V). Nedotýkajte sa novej žiarovky priamo; použite handričku. K dispozícii v autorizovanom servise.

Môžem si odsávač nainštalovať sám?

Inštaláciu by mal vykonať autorizovaný servis, aby sa predišlo úrazu elektrickým prúdom a zaistila správna montáž. Výrobca nenesie zodpovednosť za nesprávnu inštaláciu.

Aká je minimálna vzdialenosť medzi odsávačom a varnou doskou?

Minimálna vzdialenosť je 65 cm od povrchu varnej dosky (rošt pre plynovú, sklo pre elektrickú). Starostlivo dodržiavajte pokyny na inštaláciu.

Prečo je prívod vzduchu slabý?

Skontrolujte hliníkový filter; ak je špinavý, vyčistite ho. Uistite sa, že je otvor na odvod vzduchu otvorený. Ak používate uhlíkový filter, vymeňte ho, ak je upchatý (každé 3 mesiace).

Môžem používať odsávač bez odvodu?

Áno, v recirkulačnom režime. Musíte nainštalovať uhlíkový filter. Odstráňte klapky v adaptéri odvodu a nasaďte uhlíkový filter. Vzduch je recirkulovaný späť do miestnosti.

Čo mám robiť, ak svetlo nefunguje?

Skontrolujte elektrické pripojenie a uistite sa, že je zapnutý vypínač svetla. Ak stále nefunguje, vymeňte žiarovku. Ak problém pretrváva, kontaktujte servis.

Je bezpečné nechať odsávač zapnutý počas vyprážania?

Áno, ale nikdy nenechávajte pod odsávačom vysoké otvorené plamene. Pri hlbokom vyprážaní neustále sledujte fritézu, pretože prehriaty olej sa môže vznietiť. Plameň nastavte tak, aby zohrieval iba dno panvice.

NÁVOD NA OBSLUHU BHCI31322BBH BEKO

Najskôr si prečítajte túto používateľskú príručku!

Vážený zákazník,

Ďakujeme vám, že ste si vybrali tento spotrebič značky Beko. Dúfame, že s týmto spotrebičom, ktorý bol vyrobený vo vysokej kvalite a s najmodernejšími technológiami, dosiahnete tie najlepšie výsledky. Z tohto dôvodu si pred použitím spotrebiča pozorne prečítajte celú túto používateľskú príručku a všetky ostatné sprievodné dokumenty a uschovajte ich pre prípad potreby do budúcnosti. Ak dáte spotrebič niekomu inému, dajte mu tiež používateľskú príručku. Postupujte podľa pokynov a venujte pozornosť všetkým informáciám a varovaniam v používateľskej príručke.

Pamätajte, že sa táto používateľská príručka môže vzťahovať aj na iné modely. Rozdiely medzi modelmi budú v príručke výslovne popísané.

Význam symbolov

V rôznych častiach tejto používateľskej príručky sú použité nasledujúce symboly:

Dôležité informácie a užitočné tipy na použitie.

VAROVANIE: Upozornenia na nebezpečné situácie týkajúce sa ohrozenia života a majetku.

Upozornenia na nebezpečenstvo požiaru.

Varovanie pred zásahom elektrickým prúdom.

Trieda ochrany pred zásahom elektrickým prúdom.

1 Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia

Dôležité bezpečnostné pokyny: Dôkladne si ich prečítajte a uschovajte pre nahliadnutie v budúcnosti Táto časť obsahuje bezpečnostné pokyny, ktoré pomôžu ochrániť pred zranením osôb, poškodením majetku, vznikom požiaru alebo pred zásahom elektrickým prúdom. Nedodržanie týchto pokynov zruší platnosť akejkoľvek záruky.

- Produkty Beko spĺňajú platné bezpečnostné štandardy. V prípade akéhokoľvek poškodenia spotrebiča alebo napájacieho kábla musí byť oprava alebo výmena vykonaná predajcom, servisným centrom alebo odborníkom z autorizovaného servisu, aby sa predišlo akémukoľvek nebezpečenstvu. Chybná alebo neodborná oprava môže pre užívateľa predstavovať nebezpečenstvo a riziko.

- Tento spotrebič je určený len na použitie v domácnostiach a podobných prostrediach, ako sú napríklad:

- kuchynky pre zamestnancov v obchodoch, kanceláriách a iných pracovných prostrediach, - budovy na farmách, - priestory pre klientov v hoteloch, moteloch a d'alších obytných prostrediach, - prostredia ubytovania typu Bed and Breakfast.

- Spotrebič používajte iba na určený účel, ako je popísané v tomto návode.

• Výrobca nenesie žiadnu zodpovednosť za žiadne škody spôsobené nesprávnou alebo nevhodnou inštaláciou alebo nevhodným používaním produktu.

- Tento spotrebič môžu používať deti staršie ako 8 rokov a osoby so zníženými fyzickými, vnemo-

1 Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia

vými alebo mentálnymi schopnosťami, prípadne nedostatkom skúseností a vedomostí, pokial’ sú počas prevádzky spotrebiča pod náležitým dozorom alebo sú im dané inštrukcie o bezpečnom používaní spotrebiča a sú si vedomí sprievodných rizík.

- Detom nesmie byt dovo- lené hrat sa so spotre- bičom. Deti bez dozoru nesmú vykonávat čistenie ani používatel'skú údržbu.

- Minimálna vzdialenost medzi varnými plochami sporáka a najnižšou čas-tou odsávača musí byt najmenej 65 cm.

- Ak sa v pokynoch pre plynový sporák uvádza väčšia vzdialenost, musíte ju zohl'adnit.

- Nikdy nepoužívajte spot-

- Spotrebič zapájajte iba do uzemnenej zásuvky.

VAROVANIE: Spotrebič ne-pripájajte k elektrickej sieti, kým úplne nedokončíte in- štaláciu.

- Spotrebič umiestnite tak, aby bola zástrčka vždy prístupná.

- Nedotýkajte sa lámp, ak boli v prevádzke po dlhý čas. Kedže sú horúce, mohli by ste si popálit ruky.

- Dodržiavajte predpisy vydané kompetentnými úradmi týkajúce sa vypúš-tania odsávaného vzduchu (toto neplatí pre použitie

1 Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia

bez dymovodu).

•Váš spotrebič spustite len vtedy, ak je na varnej doske hrniec, panvica atď. V opačnom prípade môže teplo spôsobiť deformáciu niektorých častí vášho spotrebiča.

- Varnú dosku vypnite pred tým, ako z nej zložíte hrniec, panvicu a pod.

- Na varnej doske nenechávajte horúci olej. Panvice s horúcim olejom môžu zapríčiniť samovznietenie.

•Dávajte pozor na závesy a prikrývky, keďže by olej pri tepelnej úprave mohol vzbĺknuť, napr. pri smažení.

- Filter mastnoty sa musí vymieňať aspoň raz mesačne. Uhlíkový filter sa musí vymieňať aspoň každé 3 mesiace.

- Spotrebič musí byť čistený v súlade s používateľskou príručkou. Ak čistenie nebolo vykonané v súlade s

používateľskou príručkou, môže hroziť nebezpečenstvo požiaru.

- Súčasné filtre nenahrádzajte materiálmi, ktoré nie sú ohňovzdorné.

- Používajte len originálne časti odporúčané výrobcom.

- Spotrebič nespúšťajte bez filtra a filtre nevyberajte počas prevádzky spotrebiča.

• V prípade, ak sa na spotrebiči objavia plamene, odpojte spotrebič aj zariadenia určené na varenie od elektrickej siete.

• V prípade vzniku ohňa zakryte plamene a nikdy nepoužívajte vodné hasiace prístroje.

- Spotrebič odpojte pred každým čistením a v prípade, že ho nepoužívate.

- Negatívny tlak prostredia by nemal presiahnuť 4 Pa (4 x 10 bar), pokiaľ

1 Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia

je digestor pre elektrickú varnú dosku v prevádzke súčasne so spotrebičmi fungujúcimi na inom type energie.

• V prostredí, kde je tento spotrebič používaný, musia byť výfuky zariadení fungujúcich na palivách, ako je olej alebo plyn, napr. izbové vykurovacie telesá, úplne oddelené alebo tieto zariadenia musia byť hermetického typu.

- Pri montáži dymovodu použite potrubie s priemerom 120 mm alebo 150 mm. Pripojenie cez potrubie musí byť čo najkratšie a mať čo najmenej kolien.

Nebezpečenstvo udusenia! Všetky obaly uchovajte mimo dosahu detí.

VÝSTRAHA: Prístupné časti sa počas súčasného používania so spotrebičmi na varenie môžu zahriať.

• Výfuk spotrebiča nesmie byť napojený na vzdu-

chové potrubia, ktoré obsahujú iný dym.

- Vetranie miestnosti môže byť nedostatočné, ak sa digestor pre elektrické varné dosky používa súčasne so zariadeniami využívajúcimi plyn alebo iné palivá (toto sa nevzťahuje na zariadenia, ktoré vypúšťajú vzduch späť do tej istej miestnosti).

• Predmety položené na spotrebič môžu spadnúť. Na spotrebič nekladte žiadne predmety.
• Pod spotrebičom neflambujte.

VAROVANIE: Pred inštaláciou digestora odstráňte ochranné fólie.

• Počas prevádzky pod digestorom nikdy nenechávajte vysoké priame plamene.
• Fritézy sa musia počas používania nepretržite monitorovať: prehriaty olej môže vzplanúť.

1 Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia

1.2 Súlad so smernicou o OEEZ a likvidácia vyradeného produktu:

Tento výrobok je v súlade so smernicou o OEEZ (2012/19/EÚ). Tento výrobok je označený klasifikačným symbolom pre odpad z elektrických a elektronických zariadení (OEEZ).

Tento symbol znamená, že tento výrobok sa na konci jeho životnosti nesmie likvidovať spolu s iným domácim odpadom.

Použité spotrebiče sa musia odovzdať na oficiálnych zberných miestach na recykláciu elektrických a elektronických zariadení. Obráťte sa na miestne úrady alebo na predajcu, u ktorého ste si výrobok zakúpili, a informujte sa o umiestnení zberných zariadení. Každá domácnosť zohráva dôležitú úlohu v obnove a recyklácii starých spotrebičov. Správna likvidácia starého spotrebiča pomáha predísť možným negatívnym následkom pre životné prostredie a ľudské zdravie.

1.3 Súlad so smernicou RoHS

Výrobok, ktorý ste si zakúpili, vyhovuje smernici EÚ RoHS (2011/65/EÚ). Neobsahuje škodlivé ani zakázané materiály špecifikované v tejto smernici.

1.4 Informácie o balení

Obalové materiály tohto výrobku sú vyrobené z recyklovateľných materiálov v súlade s našimi národnými environmentálnymi predpismi. Baliaci materiál nelikvidujte spolu s domovým odpadom alebo inými druhmi odpadu. Odneste ich na zberné miesto baliaceho materiálu, určené miestnymi úradmi.

2 Všeobecný vzhľad

2.1 Prehľad

3 Prevádzka spotrebiča

3.1 Ovládanie zariadenia

A: Zapnutie / vypnutie svetla	Stlačením tlačidla "a" zapnete svetlo. Opätovným stlačením tlačidla sa osvetlenie vypne.
B: 1. Tlačidlo rýchlosti	Stlačením tlačidla "1" sa aktivuje turbína odsávača pár pri minimálnych otáčkach
C: 2. Tlačidlo rýchlosti	Stlačením tlačidla "2" sa aktivuje turbína odsávača pár pri stredných otáčkach
D: 3. Tlačidlo rýchlosti	Stlačením tlačidla "3" sa aktivuje turbína odsávača pár na maximálnu rýchlosť
E: 0. Vypnutie odsávača	Stlačením tlačidla "0" sa deaktivuje turbína odsávača pár

• Odsávač pár bol navrhnutý výlučne na použitie v domácnosti, pre eliminovanie zápachu v kuchyni.
• Nikdy nepoužívajte odsávač pár na iné účely, ako na ktorý bol navrhnutý.
• Keď je digestor v prevádzke, nikdy nenechávajte pod digestorom vysoké plamene.
• Intenzitu plameňa nastavte tak, aby smerovala iba na spodnú časť panvice a uistite sa, že nesiaha na boky.
• Fritézy s obsahom tuku sa musia počas používania nepretržite monitorovať: prehriaty olej môže vzplanúť.

3.2 Efektívne využitie z hľadiska úspory energie

• Pri používaní spotrebiča upravte nastavenie rýchlosti podľa intenzity pary a zápachov, z dôvodu šetrenia energie.
• Používajte nízku rýchlosť (1-2) za obvyklých podmienok a vysokú rýchlosť (3) pri intenzívnom zápachu a pary.
• Lampy na odsávači sú umiestnené pre osvetlenie priestoru na varenie.
• Ich používanie na osvetlenie priestoru bude viesť k zbytočným výdavkom energie a k nedostatočnému osvetleniu.
• Ak chcete, aby zariadenie spotrebovalo menej energie, spúšťajte ho pri nízkych otáčkach.
• Vaše zariadenie zníži spotrebu energie, pretože bude pracovať efektívnejšie, keď mu zabezpečíte dostatočný prívod vzduchu.
• V prípadoch, keď viete, že dôjde k vytvoreniu hustej pary, nastavte zariadenie na úroveň intenzívneho sacieho výkonu pred vznikom pary. Spotrebu energie tak znížite tým, že zariadenie budete používať kratší čas, pretože bude mať dostatočný prívod vzduchu.

3 Prevádzka spotrebiča

• Váš spotrebič obsahuje motor, ktorý má premenlivú rýchlosť.
• Pre lepšiu výkonnosť odporúčame používať nízke rýchlosti za normálnych podmienok a vysoké rýchlosti v prípade silných zápachov a intenzívnych výparov.
• Spotrebič môžete spustiť stlačením tlačidla požadovaného nastavenia rýchlosti. (B, C, D)
• Varnú zónu môžete osvetliť stlačením lampy. (A)

3.4 Výmena žiariviek

Žiarovka
Výkon žiarovky	3 W
Držiak / zásuvka	GU10
Napätie žiarovky	230 V
Velkost'	53x50 mm
ILCOS kód	DR/F-3-230-GU10-50
Svetelný tok	255 lm

Súvisiaca teplota farby

3000 K

Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti "A".

• Pred výmenou žiaroviek odpojte napájanie odsávača pár.
• Nedotýkajte sa žiaroviek, keď sú horúce.
• Dávajte pozor, aby ste sa vymenenej žiarovky nedotýkali priamo rukami.

Lampy si môžete zaobstarať u autorizovaných servisných zástupcov.

3.5 Prevádzka s komínom

Para sa odvádza cez komínové potrubie, ktoré je pripevnené k pripojovacej hlave na odsávači pár.

- Priemer komína musí byť rovnaký ako spojovací krúžok. V horizontálnych nastaveniach musí mať potrubie mierny sklon nahor (okolo 10 °), aby mohol vzduch ľahko unikať z miestnosti.

3.6 Prevádzka bez komína

Vzduch sa filtruje cez uhlíkový filter a recirkuluje v miestnosti. Uhlíkový filter sa používa, keď nie je možné v dome použiť komín.

• Pri bezprúdovom používaní odstráňte klapky vo vnútri komínového adaptéra.
• Pri bezprúdovom používaní odstráňte hliníkové tukové kazety. Ak chcete nainštalovať uhlíkový filter, nasaďte filter na úchytky centrovaním na plastový kus na oboch stranách tela ventilátora. Dotiahnite ho otočením doprava alebo doľava. Vymeňte hliníkový tukový filter.

4 Čistenie a údržba

Zariadenie by sa malo pravidelne čistiť a udržiavať. Ak nebudete zariadenie udržiavať v čistote, bude to mať negatívny vplyv na životnosť zariadenia. Pri čistení a údržbe postupujte podľa pokynov uvedených v príručke.

Nedodržanie ustanovení týkajúcich sa čistenia zariadenia a výmeny filtrov môže mať za následok riziko požiaru. Preto sa odporúča dodržiavať tu uvedené pokyny. Výrobca nezodpovedá za poškodenie motora alebo za požiare vzniknuté v dôsledku nesprávneho používania.

Čistite iba pomocou handričky navlhčenej v neutrálnom tekutom čistiacom prostriedku. Nečistite pomocou prístrojov alebo nástrojov. Nepoužívajte abrazívne prostriedky. Nepoužívajte alkohol.

4.1 Čistenie hliníkových tukových filtrov

Tento filter zadržuje častice oleja zo vzduchu. Hliníkové tukové filtre môžu pri umývaní zmeniť farbu; je to normálne a nevyžaduje výmenu hliníkových tukových filtrov.

- Filter sa vyberá pohybom zámkov v smere vyznačenom šípkami.

- Nakloňte kovový tukový filter dopredu a vyberte ho. Umyte a opláchnite olejové filtre v tekutej čistiacej vode a vložte olejový filter do jeho puzdra opačným postupom.

Hliníkové tukové filtre môžete umývať v umývačke riadu

VÝSTRAHA: V prípade normálneho používania vyčistite filter raz za mesiac.

Filtre na odstraňovanie zápachu obsahujú aktívne uhlie (aktívny karbón). V produkte musí byť inštalovaný tukový filter, bez ohľadu na to, či sú alebo nie sú používané filtre s aktívnym uhlím.

VÝSTRAHA

• Uhlíkový filter sa nesmie nikdy umývať. • Vymeňte uhlíkové filtre raz za 3 mesiace. - Uhlíkový filter môžete získať od autorizovaných servisov.

5 Inštalácia spotrebiča

UPOZORNENIE: Pred začatím inštalácie si prečítajte bezpečnostné pokyny v používateľskej príručke.

UPOZORNENIE: Neinštalovanie skrutiek a stabilizátorov podľa týchto pokynov môže mať za následok úraz elektrickým prúdom.

Ak chcete nainštalovať odsávač pár, kontaktujte najbližšiu autorizovanú službu. Zákazník je zodpovedný za prípravu umiestnenia a elektrickej inštalácie odsávača pár.

5.1 Pozícia spotrebiča

- Pred zmontovaním zvážte vzdialenosť medzi sporákom a odsávačom. Táto vzdialenosť musí byť aspoň 65 cm.

- U plynových sporákov sa musí merať vzdialenosť od povrchu mriežky, pre elektrické sporáky od povrchu skla.

5.2 Inštalačné príslušenstvo

5.3 Inštalácia odsávača

Pred inštaláciou odsávača pár sa uistite, že komponent, ku ktorému má byť odsávač pár pripevnený, znesie dostatočné zaťaženie. Odsávač pár by mal byť namontovaný priamo na strop alebo na dostatočne pevnú nosnú konštrukciu. Je zakázané pripevňovať odsávač pár na krehké prvky, ako sú napríklad sadrokartónové dosky. Kryt je vybavený upevňovacími kolíkmi do betónu. Pri inštalácii sa musia dodržiavať všeobecne platné predpisy pre odvod vzduchu z miestností.

Pred pokračovaním v inštalácii:

• Skontrolujte, či sú rozmery zakúpeného výrobku vhodné pre zvolenú destináciu.
• Odpojte a odstráňte (ak je to možné) nábytok nachádzajúci sa v priestore inštalácie odsávača pár, aby ste získali ľahký prístup k stropu alebo stene, na ktorú sa má odsávač pár namontovať.

5 Inštalácia spotrebiča

• Skontrolujte, či sa v blízkosti miesta inštalácie odsávača pár nachádzajú odchádzajúce káble pre pripojenie odsávača pár.
• Skontrolujte, či sa v miestach, ktoré sa budú vŕtať, nenachádzajú žiadne inštalačné káble (elektrické, hydraulické atď.).
• Vybavte sa nasledujúcimi nástrojmi: meter, ceruzka, vŕtačka, ∅10 vrták, skrutkovač.

5.4 Inštalačný návod

1. Odstráňte hliníkový filter a odpojte zástrčku turbíny.

1. Odskrutkujte šesť skrutiek M4x12, ktoré spájajú základné teleso s montážnymi kanálmi, a odstráňte teleso od zvyšku odsávača.

1. Odskrutkujte montážne kanály, ktoré sú upevnené skrutkami M4x12, odstráňte ich a odložte nabok.

5 Inštalácia spotrebiča

1. Odskrutkujte šesť skrutiek M4x12 a opatrne oddeľte vložku turbíny s turbínou od horného telesa.

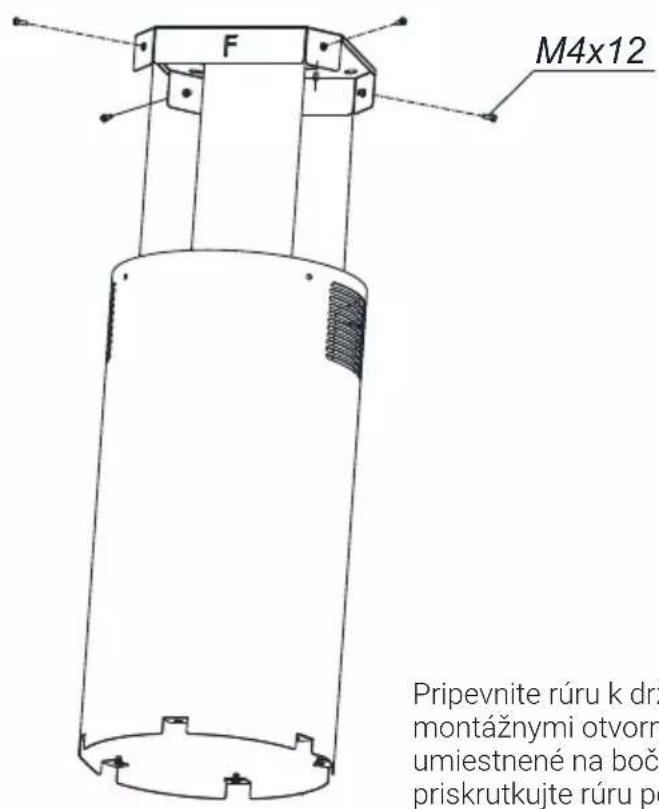

1. Uvoľnite skrutky M4x12 a odstráňte stropnú konzolu z hornej časti telesa.
2. Odsávač pár namontujte podľa výkresov.

5 Inštalácia spotrebiča

Montáž digestora na strop. Montáž stropného držiaka.

5 Inštalácia spotrebiča

Montáž deflektora vzduchu (pre absorpčný typ digestora)

deflektor vzduchu

matica M5 s prírubou

Umiestnite vzduchový deflektor na držiak tak, že otvory prispôsobíte hmoždinkám, a potom nainštalujte komponent pomocou 6 matíc.

Nainštalujte hladkú alebo spiro rúru (s väzbou) 120/125 s dĺžkou 500 mm.

Ø120/Ø125

5 Inštalácia spotrebiča

Montáž digestora na strop. Montáž spodnej časti digestora.

Pripevnite rúru k držiaku tak, že ju zarovnáte s montážnymi otvormi. Vetracie mriežky musia byť umiestnené na bočných stranách. Po úprave otvorov priskrutkujte rúru pomocou skrutiek M4x12.

5 Inštalácia spotrebiča

Os výstupu turbíny sa zhoduje s osou výtlačného potrubia (za predpokladu, že kroky na obr. 10 boli vykonané správne). Pri montáži turbínovej vložky je potrebné dbať na to, aby sa výstup turbíny zhodoval s výstupným potrubím. Potom priskrutkujte vložku s turbínou pomocou 6x skrutiek M4x12 a umiestnite ju tak, aby boli písmená F vyznačené v oboch častiach digestora.

Inštalácia spotrebiča

Montáž digestora na strop. Montáž turbíny na flexibilné potrubie.

V prípade odsávačov pár s deflektorom vzduchu namontujte filtre na drevené uhlie.

uhol'ný filter

M4x12

Pri inštalácii turbínovej vložky najprv predĺžte spiro rúrku a pripojte ju k výstupu turbíny pomocou viazacieho pásu. Potom priskrutkujte vložku s turbínou pomocou 6x skrutiek M4x12 a umiestnite ju tak, aby boli písmená F vyznačené v oboch častiach digestora.

B

5 Inštalácia spotrebiča

Montáž digestora na strop. Montáž držiakov.

Pomocou 6 ks skrutiek M4x12 upevnite montážne kanály a zároveň nastavte požadovanú výšku digestora H. Držiaky možno nastaviť v intervaloch po 40 mm.

Montáž digestora na strop. Montáž spodnej časti digestora.

Spodnú časť digestora nasaďte na montážne kanály, ako je znázornené na fotografii 2.

Pripevnite spodnú časť digestora ku kanálom pomocou 6x skrutiek M4x12

Spodnú časť tela jemne presuňte cez hornú časť tela. Venujte zvýšenú pozornosť vodičom (aby ste pri inštalácii nepoškodili izoláciu).

5 Inštalácia spotrebiča

Montáž digestora na strop. Pripojenie turbíny, napájania, montáž hliníkového filtra.

5 Inštalácia spotrebiča

• Ak nechcete spotrebič dlhšiu dobu používať, dôkladne ho uskladnite.
• Skontrolujte, či je spotrebič odpojený, vychladnutý a úplne suchý.

- Spotrebič skladujte na suchom, chladnom mieste.

5.7 Zaobchádzanie a preprava

• Počas manipulácie a prepravy majte prístroj v pôvodnom obale. Balenie spotrebiča ho chráni pred fyzickým poškodením.
• Na zariadenie ani na obal nekladte ťažké bremená. Prístroj sa môže poškodiť.
• Pád prístroja môže spôsobiť jeho nefunkčnosť alebo trvalé poškodenie.

6 Odstraňovanie problémov

Odstraňovanie problémov Príčina Pomoc
Zariadenie nefunguje. Skontrolujte svoje poistky. Poistka môže byť vypálená, skontroluj-te a obnovte ju.
Zariadenie nefunguje. Skontrolujte elektrické pripo- jenie.	Sietové napätie musí byť medzi 220 a 240 V.
Zariadenie nefunguje. Skontrolujte elektrické pripo- jenie.	Skontrolujte, či vo vašej kuchyni fungu- je iný spotrebič.
Osvetľovacie svetlo nefunguje.	Skontrolujte elektrické pripo- jenie.	Sietové napätie musí byť medzi 220 a 240 V.
Osvetľovacie svetlo nefunguje.	Skontrolujte spínač žiarovky. Prepínač lampy musí byť v polohe "zapnuté".
Osvetľovacie svetlo nefunguje.	Skontrolujte žiarovky. Svetidlá zariadenia sa musia rozsvietit'.
Prívod vzduchu do zaria- denia nie je dostatočný.	Skontrolujte hliníkový filter. Za normálnych prevádzkových pod- mienok sa musí hliníkový filter čistiť najmenej raz za mesiac.
Prívod vzduchu do zaria- denia nie je dostatočný.	Skontrolujte vývod vzduchu z komína.	Komín pre odvod vzduchu musí byť v polohe „zapnutý".
Prívod vzduchu do zaria- denia nie je dostatočný.	Skontrolujte uhlíkový filter. Filtre spotrebičov s uhlíkovými filtrami sa za normálnych podmienok wymieňajú raz za každé 3 mesiace.

Arçelik A.Ş.

Karaağaç Caddesi No: 2-6, 34445,
