NÁVOD NA OBSLUHU WS360 Elektrobock
pre bezdrôtové ovládanie rôznych spotrebičov

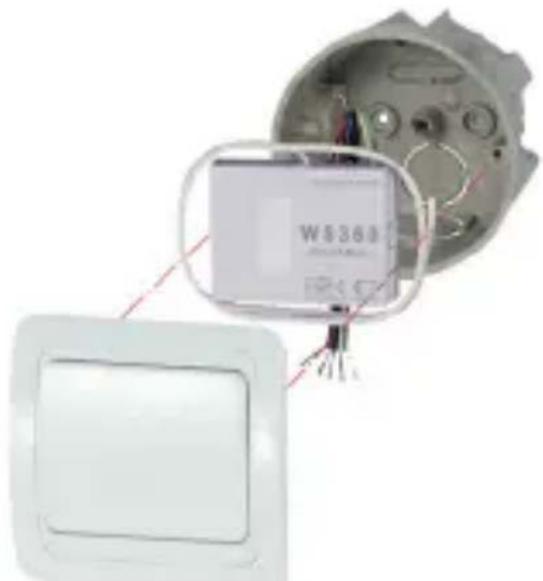

MONTÁŽ
WS360 slúži ako vysielač pre bezdrôtové zvončeky rady BZ90x i pre dial'kové ovládanie prijímačov WS3xx, ktoré môžu spínať rôzne el. spotrebiče (osvetlenie, žalúzie, el. zámky, ohrievače atd').
Vysielač obsahuje 4 vstupy (K1 až K4). Pri stlačení l'ubovoľného kanála je vyslaný kódovaný signál naučenému prijímaču, ktorý vykoná danú funkciu. Každý kanál môže mať rôznu funkciu a ovládať aj niekol’ko prijímačov naraz. Vysielanie signálu je indikované červenou diódou.

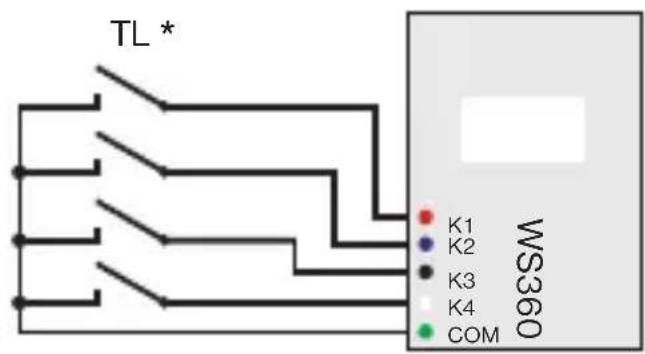

SCHÉMA ZAPOJENIA:
* tlačidlá (TL) s bezpotenciálnym kontakom!
Neumiestňujte v blízkosti silových vodičov a veľkých kovových predmetov! Nesmie sa montovať na kovové podklady! Určené na použitie v interiéri! V prípade nesprávneho umiestnenia sa výrazne zníži dosah celej súpravy!
PRIEPUSTNOST RF SIGNÁLU:
Drevo/sadrokartón
1) Uved'te prijímač do režimu učenia podl'a návodu príslušného prijímača.
2) Na vysielači (WS360) stlačte tlačidlo (K1 – K4), ktorým chcete prijímač ovládat.
3) V prípade úspešného párovania blikne na prijímači indikačné LED.

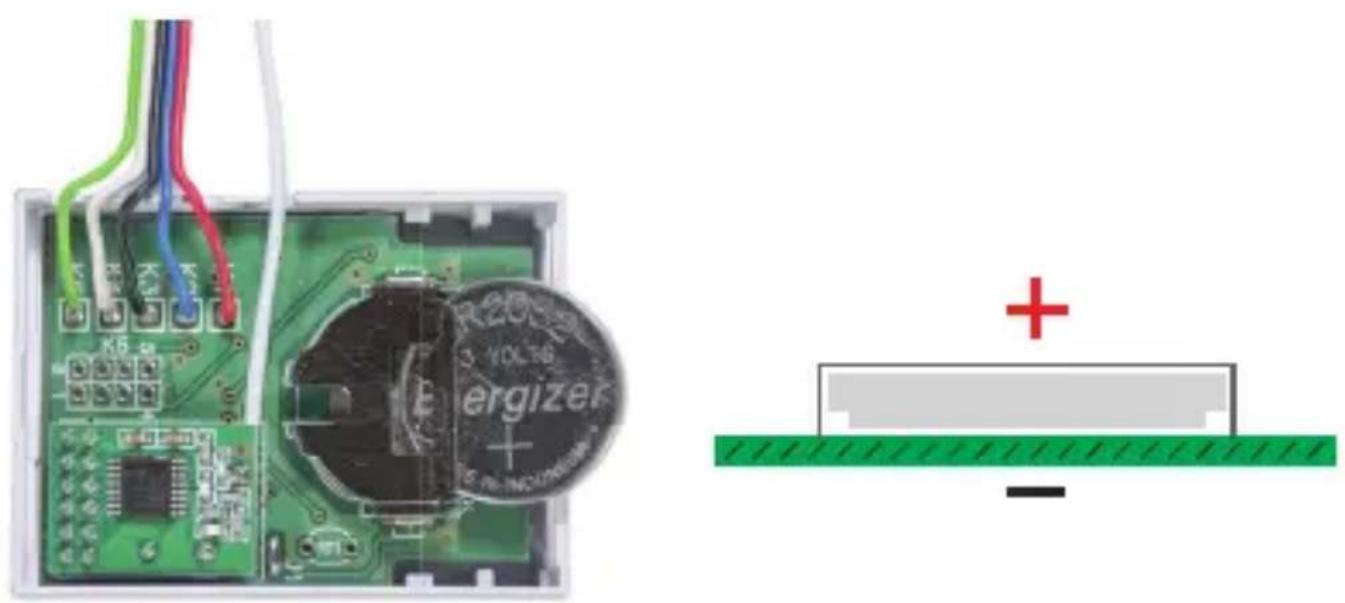

VÝMENA BATÉRIE
Nutnosť výmeny batérií je indikovaná na danom prijímači (pozri návod WS3xx). Používajte iba batériu 1x 3V typ CR2032. Použitú batériu likvidujte v súlade s predpismi pre nakladanie s nebezpečnými odpadmi!
a) Odnímte zadný kryt vysielača,
b) vyberte batériu z držiaka,
c) vložte novú batériu a opäť inštalujte zadný kryt.
Pri vkladaní batérie dbajte na zvýšenú pozornosť jej polarity.
| Napájanie | batériové, CR2032 |
| Vysielací výkon | <10 mW |
| Frekvencia | 433.92 MHz |
| Životnosť batérie | až 5 rokov |
| Stupeň krytia | IP20 |
| Prevádzková teplota | 0 až +40 °C |
| Prevádzková vlhkost' | <95 % RH, nekondenzujúca |
| Typ montáže | pod vypínač, do KU/KP68 |
| Rozmery (VxŠxH) | 36x49x13 mm |
EÚ VYHLÁSENIE O ZHODE
ELEKTROBOCK MTF s.r.o. týmto vyhlasuje, že rádiové zariadenie typu WS360 je v súlade so smernicou 2014/53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: www.elbock.cz
V prípade záručného a pozáručného servisu, zašlite prijímač (vrátane kópie potvrdeného dokladu o kúpe) na adresu distribútora alebo výrobcu.
