Typ produktu	Vertikutátor elektrický
Model	FZV 2004-E
Napätie	230–240 V, 50 Hz
Menovitý výkon	1500 W
Pracovná šírka	32 cm
Pracovná hĺbka	-12, -8, -4, 4 mm (4 úrovne)
Počet nožov vertikutátora	20 ks
Počet prevzdušňovacích pružín	16 ks
Objem koša	40 l
Hmotnosť	8,5 kg
Trieda ochrany	IPX4
Pracovné otáčky valca	2984 ot./min
Hladina akustického výkonu	96 dB(A)
Maximálne vibrácie	4,24 m/s² (K=1,5 m/s²)
Napájanie	Sieťové, kábel so zástrčkou
Určenie	Kyprenie trávnikov v súkromných záhradách
Montáž	Vyžaduje montáž rukoväte a koša (návod v balení)
Bezpečnosť	Dvojitý vypínač (bezpečnostné tlačidlo + páka), automatické zastavenie po uvoľnení páky
Údržba	Čistiť po každom použití, neumývať vodou, používať rukavice pri výmene nožov
Výmena nožov/pružín	Možná, valec vyberateľný (obr. 8-10 v návode)
Nastavenie hĺbky	Páka nastavenia hĺbky (poloha 1 = preprava)

Často kladené otázky - FZV 2004-E Fieldmann

Ako namontovať rukoväť vertikutátora Fieldmann FZV 2004-E?

Montáž začína zasunutím spodnej časti rukoväte do tela a zaistením skrutkami. Potom sa pripevní stredná časť a nakoniec horná so svorkou kábla. Návod podrobne popisuje poradie (obr. 2-5). Uistite sa, že vybrania smerujú dovnútra.

Ako namontovať kôš na trávu?

Kôš sa dodáva v zloženom stave. Zdvihnite veko koša (jednou rukou) a druhou rukou nasaďte kôš na vertikutátor tak, aby háky zapadli do otvorov v tele. Potom uvoľnite veko.

Ako vymeniť nože alebo pružiny vo vertikutátore?

Pred výmenou odpojte zariadenie od napájania a počkajte, kým sa valec zastaví. Nasaďte rukavice. Odskrutkujte skrutky pod krytom (obr. 8), zdvihnite valec a vytiahnite ho. Nový valec nasuňte na hnací hriadeľ, pričom prispôsobte čap (obr. 10).

Ako nastaviť pracovnú hĺbku?

Hĺbka sa nastavuje pákou (poz. 7 na obr. 1). Potiahnite páku nahor a vyberte príslušnú úroveň: -12, -8, -4 alebo 4 mm. Poloha 1 slúži na prepravu. Odporúčaná hĺbka je max. 3 mm.

Prečo sa vertikutátor počas práce vypína?

Môže ísť o aktiváciu ochrany proti preťaženiu motora. Uvoľnite spúšťaciu páku a vytiahnite zástrčku. Odstráňte prekážky (napr. kamene, hrubé korene) a počkajte niekoľko minút. Potom znova zapnite. Ak sa problém opakuje, zmenšite pracovnú hĺbku.

Ako sa starať o vertikutátor?

Po každom použití vyčistite kolesá, valec a kryt od trávy a nečistôt. Neumývajte vodou, nepoužívajte ostré predmety. Pravidelne kontrolujte dotiahnutie skrutiek. Skladujte na suchom mieste mimo dosahu detí.

Môžete používať vertikutátor v daždi?

Nie. Nepracujte počas dažďa ani vo vlhkom prostredí. Zariadenie má triedu ochrany IPX4, ale nie je určené na prácu v daždi. Vždy ho chráňte pred vlhkosťou.

Akoé sú technické parametre vertikutátora FZV 2004-E?

Výkon: 1500 W, napätie: 230-240 V, pracovná šírka: 32 cm, objem koša: 40 l, hmotnosť: 8,5 kg, otáčky valca: 2984 ot./min, hladina hluku: 96 dB(A).

Čo robiť, keď sa poškodí napájací kábel?

Okamžite odpojte zariadenie od siete. Nepoužívajte s poškodeným káblom. Výmenu kábla by mal vykonať kvalifikovaný elektrikár alebo autorizovaný servis.

Ako správne vertikutovať trávnik?

Pracujte kolmo na zdroj napájania, začínajte od najbližšieho bodu. Tlačte vertikutátor rýchlosťou chôdze. Vyhnite sa nadmernému zaťaženiu motora – ak počujete zmenu zvuku, zvyšte hĺbku alebo prerušte prácu. Nepracujte na svahoch naprieč.

NÁVOD NA OBSLUHU FZV 2004-E Fieldmann

Správné používaní / Zodpovědnost

d'akujeme mnohokrát za prejavenú dôveru!

Pred prvým uvedením prístroja do prevádzky si bezpodmienečne prečítajte tento návod

na obsluhu! Nájdete v ňom všetky pokyny na bezpečné používanie a dlhú životnosť prístroja.

Bezpodmienečne dodržujte všetky bezpečnostné pokyny uvedené v tomto návode!

OBSAH

1. VŠEOBECNÉ BEZPEČNOSTNÉ PREDPISY....30

Správne používanie / Zodpovednosť 32

Elektrická bezpečnosť 33

1. ÚČEL POUŽITIA....33

Zamýšľané použitie.... 33

1. POPIS STROJA (obr. 1) 34

2. MONTÁŽ STROJA 35

Výrobok starostlivo vybalíte a dajte pozor, aby ste nevyhodili žiadnu časť obalového materiálu, skôr ako nájde- te všetky súčasti výrobku.
Výrobok uchovávajte na suchom mieste mimo dosahu defí.
Čítajte všetky upozornenia a pokyny. Zanedbanie pri dodržiavaní varovných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo ťažké poranenia.

Obal

Výrobok je umiestnený v obale brániacom poškodeniam pri transporte. Tento obal je surovinou a je preto možné ho odovzdať na recykláciu.

Návod na použitie

Skôr ako začnete so strojom pracovať, prečítajte si nasledujúce bezpečnostné predpisy a pokyny na používanie. Oboznámte sa s obslužnými prvkami a správnym používaním zariadenia. Návod dôkladne uschovajte pre prípad neskoršej potreby. Minimálne počas záruky odporúčame uschovať originálny obal vrátane vnútorného baliaceho materiálu, pokladničný doklad a záručný list.
V prípade prepravy zabalte stroj späť do originálnej škatule od výrobcu, zaistíte si tak maximálnu ochranu výrobku pri prípadnom transporte (napr. stahovaní alebo odoslaní do servisného strediska).

Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na obsluhu obsahuje tiež pokyny na obsluhu, údržbu a opravy.
Výrobca nepreberá zodpovednosť za nehody alebo škody vzniknuté následkom nedodržiavania tohto návo- du.

2. SYMBOLY

⚠ POZOR! Po vypnutí vertikutátora sa nôž ešte chvíľu otáča! Udržujte bezpečnú vzdialenosť! Pozor, rotujúce nože!

	Pozor! Pred uvedením do prevádzky si pozorne prečítajte návod na obsluhu a všeobecné bezpečnostné pokyny!
	Nepracujte za dažďa, ani za zhoršených klimatických podmienok!
	Pozor, po vypnutí vertikutátora sa nôž ešte chvíľu otáča!
	Udržujte bezpečnú vzdialenosť!
	Pozor, rotujúce nože! Ostrý(é) nôž (nože). Chrán-te sa pred poranením a stratou prstov končatín!
	Pred vykonaním nastavenia stroja alebo jeho údržby, alebo pokiaľ sa elektrické prívodné vede-nie zachytilo alebo je poškodené, vždy vypnite mo-tor a vytiahnite vidlicu zo zásuvky elektrickej siete!
	Pri práci používajte ochranné pomôcky.
	Pred vykonaním práce na stroji vytiahnite kábel zo siete elektrického napätia.

3. BEZPEČNOSTNÉ POKYNY

Đakujeme vám, že ste si kúpili tento záhradný vertikutátor. Skôr ako ho začnete používať, prečítajte si, prosím, pozorne tento návod na obsluhu a uschovajte ho na prípad d'alšieho použitia.

Skontrolujte elektricky vertikutátor pred každým použitím.
Nepoužívajte elektricky vertikutátor, ak sú poškodené alebo opotrebené bezpečnostné zariadenia (spúšťacia páčka, bezpečnostné blokovanie, zadné veko alebo kryt).
Nikdy pristroj nepoužívajte so zablokovanými alebo chýbajúcimi bezpečnostnými zariadeniami.

POZNÁMKA: Dbajte na to, aby boli dotiahnuté všetky matice a skrutky a aby bol vertikutátor v dobrom prevádzkovom stave.

Pred začatím práce urobte prehliadku priestoru, ktorý sa má prevzdušníť.

Skontrolujte pracovní ú oblasť, či v nej nie sú cudzie predmety (napr. kamene, vetvy, povrazy), a prípadne ich odstráňte.

Správne používanie / Zodpovednosť

POZOR! Nebezpečenstvo! Nebezpečenstvo úrazu! Vertikutátor môže spôsobit vážne zranenia!

Nedávajte ruky alebo nohy do blízkosti valca vertikutátora.
Zodpovedáte za bezpečnosť spôsobov použitia uvedených v týchto pokynoch.
* Pracujte iba za dobrej viditel'nosti.
Počas používania neotvárajte zadné veko.
Oboznámte sa s okolím vášho pracovného priestoru. Skontrolujte prípadné nebezpečenstvá, ktoré nemusia byť kvôli hluku zariadenia počuteľné.
Na ochranu vašich nôh noste pevnú obuv a dlhé nohavice.
Dbajte na to, aby vaše nohy boli v bezpečnej vzdialenosti od pohybujúcich sa častí
Dbajte na to, aby nikde v blízkosti pracovnej oblasti neboli žiadni iní l'udia (najmä deti) alebo zvieratá.
* Vertikutátor tlačte vždy rýchlosťou chôdze.
* Prevádzková poloha: dbajte na to, aby ste mali pri práci bezpečnú oporu nôh.
Bud'te obzvlášť opatrní pri zmene smeru na svahu.

POZOR! Bud'te mimoriadne opatrní pri chôdzi vzad. Mohli by ste sa potknúť!

Nepoužívajte elektricky vertikutátor za dažďa alebo za vlhkých či mokrých podmienok.
Nepracujte s vertikutátorom v blízkosti okrajov bazénov alebo záhradných jazierok.
Dodržujte, prosím, všetky miestne obmedzenia týkajúce sa hlučnosti.

Prerušenie práce

Ak prerušite prácu, uložte zariadenie na bezpečné miesto. Odpojte od sieťovej zástrčky! Ak prerušite prácu, aby ste sa mohli presunúť do iného pracovného priestoru, vždy počas presunu vypnite elektrický vertikutátor. Presuňte páku na vyrovnávanie opotrebenia do transportnej polohy.

Elektrická bezpečnosť

Držte predlžovací kábel z dosahu valca vertikutátora!
Nikdy nepoužívajte elektrický vertikutátor za dažďa.
Dodržujte, prosím, predpísané miestne časy pokoja.
Je potrebné pravidelne kontrolovať prípojný/predlžovací kábel, či nie je poškodený a či nevykazuje známky opotrebenia.
Ak je poškodený prípojný/predlžovací kábel, okamžite odpojte sieťovú prípojku.
* Predlžovacia zásuvka pre predlžovací kábel musí byť vodovzdorná, aby chránila proti striekaniu vody, alebo musia byť prepojovacie zásuvky pre predlžovacie káble vyrobené z gumy alebo musia mať gumový obal.
Predlžovacie kable musia spíňať požiadavky DIN VDE 0620.
Používajte iba schválené predlžovacie káble so zodpovedajúcim prierezom kábla. Porad'te sa so svojím elektrotechnikom.
* Pre predlžovacie kable je potrebné používať pripájacie príslušenstvo.
* Pre prenosné zariadenia používané vonku odporúčame používať prúdové chrániče s hodnotou zvyškového prúdu 30 mA. Vo Švajčiarsku je používanie prúdových chráničov povinné.

4. ÚČEL POUŽITIA

Zamýšl'ané použitie

Elektrický vertikutátor FZV 2004-E je určený na prevzdušňovanie trávnikov a trávnatých plôch v súkromných domácich záhradách a záhradkách. Nie je určený na použitie vo verejných zariadeniach, parkoch, športových ihriskách, na komunikáciách, v poľnohospodárstve a lesníctve.

⚠️ POZOR! Aby nedošlo k úrazu, nesmie sa elektrický vertikutátor používať na prerezávanie kríkov, živých plo- tov a krovín. Ďalej sa nesmie elektrický vertikutátor používať na vyrovnávanie nerovností pôdy.

⑦ Páka nastavenia pracovnej híbky
⑧ Kôš
⑨ Kryt koša
⑩ Sieťová zástrčka
⑪ Klipsa zaistenia prívodného kábla

6. MONTÁŽ STROJA

Montáž držadla

⚠️ POZOR! Priehlbiny v hornej časti spodného dielu držadla musia smerovať dovnútra (obr. 3).

1. Pomocou priložených spojovacích skrutiek pripevnite k spodnej časti držadla strednú časť (obr. 4).

1. Na pravú stranu horného držadla najprv navlečte klipsu zaistenia kábla (obr. 5 – bod 1). Potom pripevníte hornú časť držadla k stredovej časti pomocou priložených skrutiek (obr. 5 – bod 2).

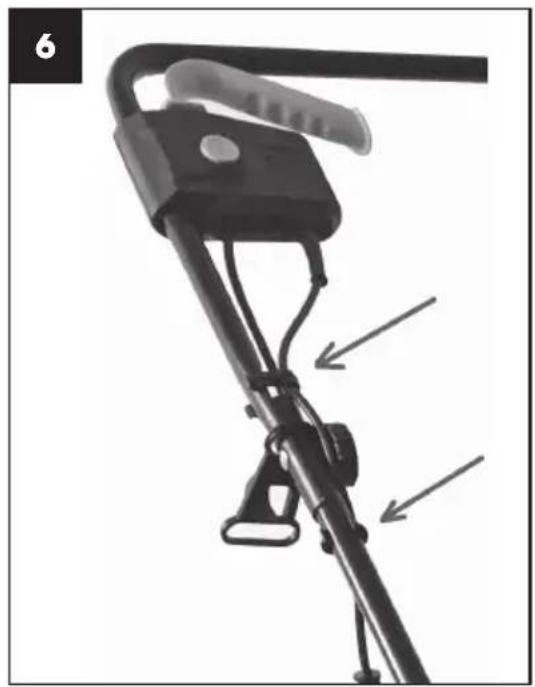

2. Po inštalácii držadla zaistite kábel k držadlu pomocou plastových úchytov (obr. 6).

Valce môžu spôsobif zranenie!

Pred výmenou, odpojte stroj od elektrickej siete a vyčkajte, kým sa valec neprestane točif.

Pri výmene používajte pracovné rukavice.

1. Vyskrutkujte skrutky ① na spodnej ne šasi (obr. 8).

1. Nasuňte druhý valec na hnací hriadel tak, aby čap ④ zapadol do zodpovedajúcej časti v hnacom hriadeli ③ (obr. 10).

8. NASTAVENIE VERTIKUTÁTORA

POZOR!

Pracovná híbka s vertikutačným valcom by mala byť max. 3 mm. Prevzdušňovací valec s pružinami by mal pri práci kopírovať povrch zeme. Nastavenie prílišnej pracovnej híbky bez viditel'ného opotrebenia nožov/pružín môže spôsobit' poškodenie valca vertikutátora alebo preťaženie a zničenie motora. Poškodit' môže aj trávnik.

Na zachovanie odporúčanej pracovnej híbky použite Ovládanie nastavenia pracovnej híbky (obr. 1, bod 7). Na nastavenie páku najskôr vytiahnite smerom hore a potom zvol'te vybratú úroveň híbky. Pozícia 1 je určená na prepravu vertikutátora.

POZNÁMKA: Nože a pružiny vertikutátora podliehajú pri používaní opotrebeniu v dôsledku spôsobu, akým pracuje. Čím intenzívnejšie sa vertikutátor používa, tým väčšie je opotrebenie nožov či pružín.

Tvrdá alebo veľmi suchá pôda urýchľuje proces opotrebenia, takisto ako nadmerné používanie. Ak budú v dôsledku opotrebenia nožov výsledky vašej práce s aerátorom stále horšie, je možné valce vertikutátora nastaviť tak, aby sa vždy dodržala pracovná híbka uvedená vyššie.

9. UVEDENIE DO PREVÁDZKY (OBR. 11)

Pred opätovným spustením sa uistite, či sa nôž prestal točit'. Rýchlo nezapínajte a nevypínajte.

Spustenie

Na pohodlnú prácu s vertikutátorom je najlepšie začať pracovať v mieste, ktoré je najbližšie k napájaciemu zdroju, a postupovať smerom od napájacieho zdroja.
* Trávnik vertikutujte/prevzdušňujte v pravom uhle od napájacieho zdroja a umiestnite napájací kábel na tú stranu, ktorá už bola ošetrená.
⚠ POZOR! Pri práci nenechávajte motor príliš namáhať, obzvlášť v ťažkých podmienkach. Ak je motor namáhaný, poklesnú otáčky motora a vy začujete zmenu zvuku motora. Hneď ako sa to stane, prestaňte pracovať, uvoľnite spínaciu páku a znížte hĺbku vertikutácie/prevzdušňovania. Ak tak neurobíte, mohlo by dôjsť k poškodeniu stroja.
POZNÁMKA: Motor je chránený bezpečnostnou poistkou, ktorá sa aktivuje v okamihu, keď dôjde k zadretiu listov alebo ak dôjde k preťaženiu motora. Hneď ako sa tak stane, vypnite stroj a vytiahnite zástrčku z napá-jacieho zdroja. Bezpečnostná poistka sa zresetuje iba v prípade, ak je uvoľnená spínacia páka. Odstráňte všetky prekážky a vyčkajte niekoľko minút, než sa zresetuje bezpečnostná poistka, a vy ste mohli pokračovať v práci. V tomto okamihu nemanipulujte so spínacou pákou, pretože to predlžuje čas resetu bezpečnostnej poistky. Ak dôjde k opätovnému vypnutiu stroja, zvýšte opäť híbku vertikutácie/prevzdušnenia, čím znížite zaťaženie motora.

12. TECHNICKÉ ÚDAJE

Elektrický vertikutátor ......FZV 2004-E
Napätie/frekvencia....230 V – 240 V / 50 Hz
Menovitý výkon 1 500 W
Pracovný záber 32 cm
Pracovná híbka ......-12,-8,-4,4 mm
Počet vertikutačných nožov 20 ks
Počet prevzdušňovacích pružín....16 ks
Objem koša 40 l
Hmotnosť 8,5 kg
Trieda ochrany IPX4
Pracovné otáčky valca 2 984 ot./min
Garantovaná hladina akustického výkonu 96 dB(A)
Vibrácie max. (K = 1,5 m/s ^2 ) .... 4,24 m/s ^2

13. LIKVIDÁCIA

POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM

Použitý obalový materiál odložte na miesto určené obcou na ukladanie odpadu.

Stroj a jeho príslušenstvo sú vyrobené z rôznych materiálov, napr. z kovu a plastov. Poškodené súčiastky odovzdajte do triedeného zberu. Informujte sa na príslušnom úrade.

Tento výrobok spíňa všetky základné požiadavky smerníc EÚ, ktoré sa naň vzťahujú.

Zmeny v texte, dizajne a technických špecifi káciách sa môžu meniř bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu.

Návod na použitie v originálnom jazyku.

VYHLÁSENIE O ZHODE

Výrobca:

FAST ČR, a. s.

Tento produkt spíňa požiadavky nižšie uvedených smerníc a predpisov:

Smernica Rady ES pre strojové zariadenia 2006/42/ES

Smernica ES pre elektromagneti ckú kompati bilitu (EMC) č. 2014/30/EÚ

Smernica ES o obmedzení používania niektorých nebezpečných látok v elektrických a elektronic-

kých zariadeniach 2011/65/EÚ

a noriem:

EN 60335-1:2012+A11

EN 50636-2-92:2014

EN 62233:2008

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

Označenie CE: 1 6

Miesto vydania: Praha Meno: Ing. Zdeněk Pech

Predseda predstavenstva

Dátum vydania: 1.8.2016 Podpis:
