Typ výrobku	Vertikutátor elektrický
Model	FZV 2004-E
Napětí	230–240 V, 50 Hz
Jmenovitý výkon	1500 W
Pracovní šířka	32 cm
Hloubka práce	-12, -8, -4, 4 mm (4 úrovně)
Počet nožů vertikutátoru	20 ks.
Počet provzdušňovacích pružin	16 ks.
Objem koše	40 l
Hmotnost	8,5 kg
Třída krytí	IPX4
Pracovní otáčky válce	2984 ot./min
Hladina akustického výkonu	96 dB(A)
Maximální vibrace	4,24 m/s² (K=1,5 m/s²)
Napájení	Síťový, kabel se zástrčkou
Určení	Kypření trávníků v soukromých zahradách
Montáž	Vyžaduje montáž rukojeti a koše (návod v balení)
Bezpečnost	Dvojitý vypínač (bezpečnostní tlačítko + páka), automatické zastavení po uvolnění páky
Údržba	Čistit po každém použití, nemýt vodou, používat rukavice při výměně nožů
Výměna nožů/pružin	Možná, válec vyjímatelný (obr. 8-10 v návodu)
Nastavení hloubky	Páka nastavení hloubky (poloha 1 = transport)

Často kladené otázky - FZV 2004-E Fieldmann

Jak namontovat rukojeť vertikutátoru Fieldmann FZV 2004-E?

Montáž začíná zasunutím spodní části rukojeti do těla a zajištěním šrouby. Poté se připevní střední část a nakonec horní část s úchytem kabelu. Návod podrobně popisuje pořadí (obr. 2-5). Ujistěte se, že prohlubně směřují dovnitř.

Jak namontovat koš na trávu?

Koš je dodáván smontovaný. Zvedněte víko koše (jednou rukou) a druhou rukou nasaďte koš na vertikutátor tak, aby háky zapadly do otvorů v těle. Poté uvolněte víko.

Jak vyměnit nože nebo pružiny ve vertikutátoru?

Před výměnou odpojte zařízení od napájení a počkejte, až se válec zastaví. Nasaďte rukavice. Odšroubujte šrouby pod krytem (obr. 8), zvedněte válec a vytáhněte jej. Nový válec nasuňte na hnací hřídel a přizpůsobte čep (obr. 10).

Jak nastavit hloubku práce?

Hloubka se nastavuje pákou (poz. 7 na obr. 1). Vytáhněte páku nahoru a vyberte příslušnou úroveň: -12, -8, -4 nebo 4 mm. Poloha 1 slouží k přepravě. Doporučená hloubka je max. 3 mm.

Proč se vertikutátor během práce vypíná?

Může to být aktivace ochrany proti přetížení motoru. Uvolněte spouštěcí páku a vytáhněte zástrčku. Odstraňte překážky (např. kameny, silné kořeny) a počkejte několik minut. Poté znovu zapněte. Pokud problém přetrvává, snižte hloubku práce.

Jak pečovat o vertikutátor?

Po každém použití očistěte kola, válec a kryt od trávy a nečistot. Nemyjte vodou, nepoužívejte ostré předměty. Pravidelně kontrolujte dotažení šroubů. Skladujte na suchém místě mimo dosah dětí.

Lze vertikutátor používat v dešti?

Ne. Nepracujte během deště ani ve vlhkém prostředí. Zařízení má třídu krytí IPX4, ale není určeno pro práci v dešti. Vždy chraňte před vlhkostí.

Jaké jsou technické parametry vertikutátoru FZV 2004-E?

Výkon: 1500 W, napětí: 230-240 V, pracovní šířka: 32 cm, objem koše: 40 l, hmotnost: 8,5 kg, otáčky válce: 2984 ot./min, hladina hluku: 96 dB(A).

Co dělat, když se napájecí kabel poškodí?

Okamžitě odpojte zařízení od sítě. Nepoužívejte s poškozeným kabelem. Výměnu kabelu by měl provést kvalifikovaný elektrikář nebo autorizovaný servis.

Jak správně vertikutovat trávník?

Pracujte kolmo ke zdroji napájení, začněte od nejbližšího bodu. Tlačte vertikutátor tempem chůze. Vyhněte se nadměrnému zatížení motoru – pokud uslyšíte změnu zvuku, zvyšte hloubku nebo přerušte práci. Nepracujte na svazích napříč.

NÁVOD K OBSLUZE FZV 2004-E Fieldmann

Bankovní spojení: Komerční banka Praha 1, č.ů. 89309011/0100, Česká spořitelna Praha 4, č.ů. 2375682/0800, ČSOB Praha 1, č.ů. 8010-0116233383/0300

ELEKTRICKÝ VERTIKUTÁTOR

NÁVOD K OBSLUZE

Vážená zákaznice, vážený zákazníku, děkujeme mnohokrát za projevenou důvěru!

Před prvním uvedením přístroje do provozu si bezpodmínečně přečtěte tento návod na obsluhu! Naleznete v něm všechny pokyny pro bezpečné používání a dlouhou životnost přístroje. Bezpodmínečně dodržujte všechny bezpečnostní pokyny uvedené v tomto návodu!

OBSAH

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY....16

Důležitá bezpečnostní upozornění......16

Obal 16

Návod k použití 16

1. SYMBOLY 16

2. BEZPEČNOSTNÍ POKYNY....18

Kontroly před každým použitím....18

Správné používaní / Zodpovědnost....18

Přerušení práce....18

Elektrická bezpečnost....19

1. ÚČEL POUŽITÍ 19

Zamýšlené použití....19

1. POPIS STROJE (obr. 1) 20

2. MONTÁŽ STROJE 21

Montáž madla....21

Montáž koše 22

1. VÝMĚNA NOŽŮ 23

2. NASTAVENÍ VERTIKUTÁTORU 24

Seřízení po opotřebení 24

1. UVEDENÍ DO PROVOZU (obr. 11)......24

Spuštění....24

Vypnutí....24

1. ÚDRŽBA 25

Čištění vertikutátoru 25

1. VERTIKUTACE / PROVZDUŠNĚNÍ ..... 25

2. TECHNICKÉ ÚDAJE 26

3. LIKVIDACE....26

PROHLÁŠENÍ O SHODĚ CE....27

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY

Důležitá bezpečnostní upozornění

Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete všechny součásti výrobku.
Výrobek uchovávejte na suchém místě mimo dosah dětí.
Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Obal

Výrobek je umístěn v obalu bránícím poškozením při transportu. Tento obal je surovinou a lze jej proto odevzdat k recyklaci.

Návod k použití

Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a pokyny k používání. Seznamte se s obslužnými prvky a správným používáním zařízení. Návod pečlivě uschovejte pro případ pozdější potřeby. Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balicího materiálu, pokladní doklad a záruční list.
V případě přepravy zabalte stroj zpět do originální krabice od výrobce, zajistíte si tak maximální ochranu výrobku při případném transportu (např. stěhování nebo odeslání do servisního střediska).

POZNÁMKA: Předáváte-li stroj dalším osobám, předejte jej společně s návodem.

Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy.
Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu.

2. SYMBOLY

⚠️ POZOR! Před uvedením do provozu si pozorně přečtěte návod k obsluze a všeobecné bezpečnostní pokyny!

Nepracuje za deště, ani za zhoršených klimatických podmínek!

⚠️ POZOR! Po vypnutí vertikutátoru se nůž ještě chvíli otáčí!

Udržujte bezpečnou vzdálenost!

Pozor, rotující nože!

	Pozor! Před uvedením do provozu si pozorně přečtěte návod k obsluze a všeobecné bezpečnostní pokyny!
	Nepracuje za deště, ani za zhoršených klimatických podmínek!
	Pozor, po vypnutí vertikutátoru se nůž ještě chvíli otáčí!
	Udržujte bezpečnou vzdálenost!
	Pozor, rotující nože! Ostrý(é) nůž (nože). Chraňte se před poraněním a ztrátou prstů končetin!
	Před provedením nastavení stroje nebo jeho údržby, nebo pokud se elektrické přívodní vedení za-chytilo nebo je poškozené, vypněte vždy motor a vytáhněte vidlici ze zásuvky elektrické sítě!
	Při práci používejte ochranné pomůcky.
	Před provedením práce na stroji vytáhněte kabel ze sítě elektrického napětí.

3. BEZPEČNOSTNÍ POKYNY

Děkujeme Vám, že jste si zakoupili tento zahradní vertikutátor. Než jej začnete používat, přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití.

Kontroly před každým použitím

Zkontrolujte elektricky vertikutátor před každým použitím.
Nepoužívejte elektricky vertikutátor, jsou-li poškozena nebo opotřebena bezpečnostní zařízeni (spouštěcí páčka, bezpečnostní blokovaní, zadní viko nebo kryt).
Nikdy přístroj nepoužívejte se zablokovanými nebo chybějícími bezpečnostními zařízeními.

POZNÁMKA: Dbejte, aby byly dotaženy všechny matice a šrouby a aby byl vertikutátor v dobrem provozním stavu.

Před zahájením práce provedte prohlídku prostoru, který má byt provzdušněn.

Zkontrolujte pracovní oblast, zda v ni nejsou cizí předměty (např. kameny, větve, provazy), a případně je odstraňte.

⚠️ POZOR! Nebezpečí! Nebezpečí úrazu! Vertikutátor může způsobit vážná zranění!

Nedávejte ruce nebo nohy do blízkosti válce vertikutátoru.
Zodpovídáte za bezpečnost způsobů použití uvedených v těchto pokynech.
* Pracujte pouze za dobré viditelnosti.
Během používaní neotevírejte zadní víko.
Seznamte se s okolím Vašeho pracovního prostoru. Zkontrolujte případná nebezpečí, která nemusí byt kvůli hluku zařízení slyšitelná.
* Pro ochranu Vašich nohou noste pevnou obuv a dlouhé kalhoty.
Dbejte, aby Vaše nohy byly v bezpečné vzdálenosti od pohybujících se částí.
Dbejte, aby nikde v blízkosti pracovní oblasti nebyli žádní jiní lidé (zejména děti) nebo zvířata.
* Vertikutátor tlačte vždy rychlostí chůze.
* Provozní poloha: dbejte, abyste měli při práci bezpečnou nožní oporu.
Bud'te obzvláště opatrní při změně směru na svahu.

⚠ POZOR! Bud’te mimořádně opatrní při chůzi vzad. Mohli byste klopýtnout!

Nepoužívejte elektricky vertikutátor za deště nebo za vlhkých či mokrých podmínek.
Nepracujte s vertikutátorem v blízkosti okrajů bazénů nebo zahradních jezírek.
Dodržujte prosím veškerá místní omezeni tykající se hlučnosti.

Přerušení práce

⚠️ POZOR! Nikdy nenechávejte elektricky vertikutátor v pracovním prostoru bez dozoru.

Přerušíte-li práci, uložte zařízení na bezpečné místo. Odpojte ze sířové zástrčky! Přerušíte-li práci, abyste se mohli přesunout do jiného pracovního prostoru, vždy během přesunu vypněte elektrický vertikutátor. Přesuňte páku pro vyrovnávaní opotřebení do transportní polohy.

Narazíte-li během kypření na překážku, vypněte elektrický vertikutátor a odstraňte překážku. Zkontrolujte elektrický vertikutátor, zda není poškozen a v případě potřeby jej nechte opravit.

Elektrická bezpečnost

Držte prodlužovací kabel z dosahu válce vertikutátoru!
Nikdy nepoužívejte elektrický vertikutátor za deště.
Dodržujte prosím předepsané místní doby klidu.
Je třeba pravidelně kontrolovat přípojný / prodlužovací kabel, zda není poškozen a zda nevykazuje známky opotřebení.
Je-li poškozen přípojný / prodlužovací kabel, okamžitě odpojte sífovou přípojku.
* Prodlužovací zásuvka pro prodlužovací kabel musí být vodovzdorná, aby chránila proti stříkání vody, nebo musí být propojovací zásuvky pro prodlužovací kabely vyrobeny z gumy nebo musí mít gumový obal.
* Prodlužovací kabely musí splňovat požadavky DIN VDE 0620.
Používejte pouze schválené prodlužovací kabely s odpovídajícím průřezem kabelu. Poradťe se svým elektrotechnikem.
* Pro prodlužovací kabely je třeba používat připojovací příslušenství.
Pro prěnosná zařízení používaná venku doporučujeme používat proudové chrániče s hodnotou zbytkového proudu 30 mA. Ve Švýcarsku je používání proudových chráničů povinné.

4. ÚČEL POUŽITÍ

Zamýšlené použití

Elektrický vertikutátor FZV 2004-E je určen k provzdušňování trávníků a travnatých ploch v soukromých domácích zahradách a zahrádkách. Není určen pro použití ve veřejných zařízeních, parcích, sportovních hřištích, na komunikacích, v zemědělství a lesnictví.

⚠ POZOR! Aby nedošlo k úrazu, nesmí být elektrický vertikutátor používán k prořezávání keřů, živých plotů a křovin. Dále nesmí být elektrický vertikutátor používán k vyrovnávání nerovností půdy.

① Bezpečnostní pojistka spínače
② Hlavní spínač
③ Horní díl madla
④ Spojovací šroub madla
⑤ Střední díl madla
⑥ Spodní díl madla

⑦ Páka nastavení pracovní hloubky
⑧ Koš
⑨ Kryt koše
⑩ Síťová zástrčka
⑪ Klip zajištění přívodního kabelu

6. MONTÁŽ STROJE

Montáž madla

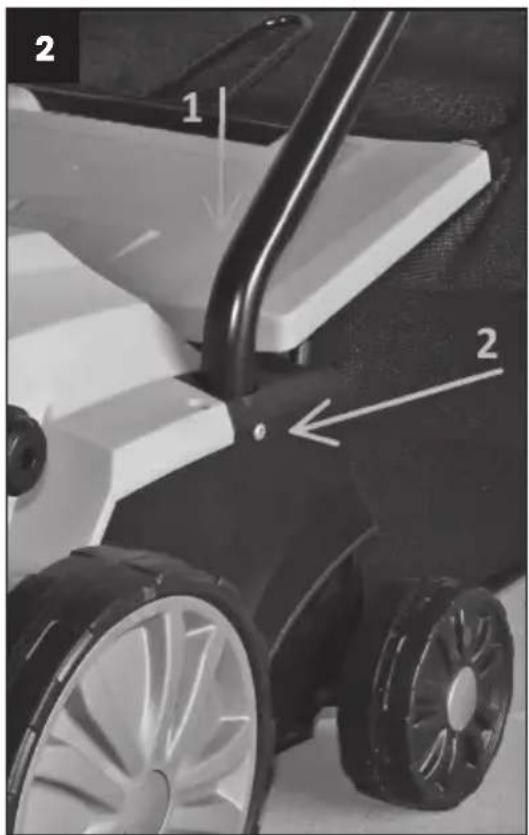

1. Zasuňte spodní díl madla do těla vertikutátoru (obr. 2 – bod 1).
2. Zajistěte spodní díl přiloženými vruty (obr. 2 – bod 2).

⚠️ POZOR! Prohlubně v horní části spodního dílu madla, musí směřovat dovnitř (obr. 3).

1. Pomocí přiložených spojovacích šroubů připevněte k spodní části madla střední část (obr. 4).

1. Na pravou stranu horního madla nejprve navlékněte klip zajištění kabelu (obr. 5 – bod 1). Poté připevněte horní část madla ke středové části pomocí přiložených šroubu (obr. 5 – bod 2).

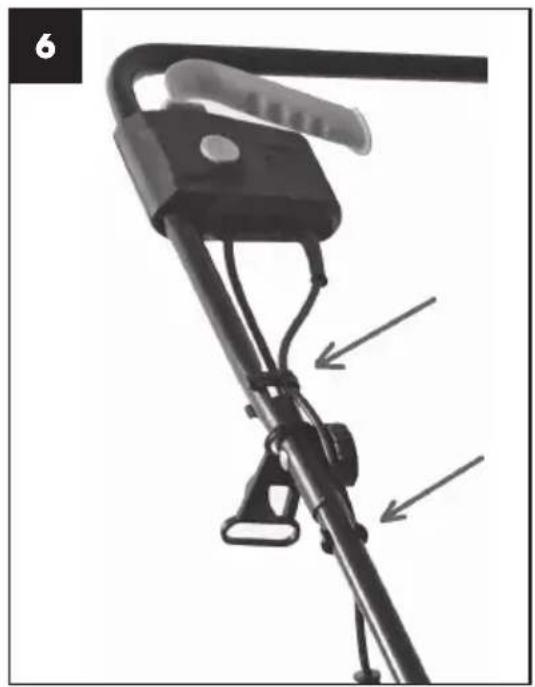

2. Po instalaci madla zajistěte kabel k madlu pomocí plastových úchytů (obr. 6).

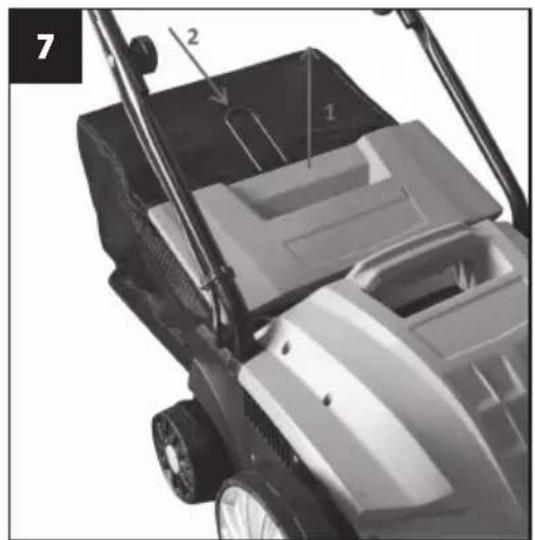

1. Koš je dodáván složený a stačí ho pouze nasadit na vertikutátor. Jednou rukou nadzvedněte kryt koše (obr. 7 – bod 1) a druhou rukou nasadte koš (obr. 7 – bod 2). Háky koše musí zapadnout do otvorů v těle vertikutátoru. Poté uvolněte kryt koše.

Válce můžou způsobit zranění!

Před výměnou, odpojte stroj od elektrické sítě a vyčkejte, dokud se válec nepřestane točit.

Při výměně používejte pracovní rukavice.

1. Vyšroubujte šrouby ① na spodní st šasi (obr. 8).

1. Válec ② zdvihněte pod úhlem a vytár něte jej (obr. 9).

1. Nasuňte druhý válec na hnací hřídel tak, aby čep ④ zapadl do odpovídající části v hnacím hřídeli ③ (obr. 10).

8. NASTAVENÍ VERTIKUTÁTORU

POZOR!

Pracovní hloubka s vertikutačním válcem by měla být max. 3 mm. Provzdušňovací válec s pružinami by měl při práci kopírovat povrch země. Nastavením přílišné pracovní hloubky bez viditelného opotřebení nožů/pružin může způsobit poškození válce vertikutátoru nebo přetížení a zničení motoru. Poškodit může také trávník.

Seřízení po opotřebení

Pro zachování doporučené pracovní hloubky použijte Ovládání nastavení pracovní hloubky (obr. 1, bod 7). Pro nastavení páku nejdříve vytáhněte směrem nahoru a poté zvolte vybranou úroveň hloubky. Pozice 1 je určena pro přepravu vertikutátoru.

POZNÁMKA: Nože a pružiny vertikutátoru podléhají při používání opotřebení v důsledku způsobu, jakým pracuje. Čím intenzivněji je vertikutátor používán, tím větší je opotřebení nožů či pružin.

Tvrdá nebo velmi suchá půda urychluje proces opotřebení, stejně jako nadměrné používání. Budou-li v důsledku opotřebení nožů výsledky Vaší práce s aerátorem stále horší, lze válce vertikutátoru nastavit tak, aby byla vždy dodržena pracovní hloubka uvedená výše.

9. UVEDENÍ DO PROVOZU (OBR. 11)

Před opětovným spuštěním se ujistěte, že se nůž přestal točit. Rychle nezapínejte a nevypínejte.

Spuštění

1. Stiskněte a držte bezpečnostní tlačitko ①. Přitáhněte spouštěcí páku ② k madlu.
2. Uvolněte bezpečnostní tlačítko.

Vypnutí

Uvolněte spouštěcí páku ②.

10. ÚDRŽBA

Čištění vertikutátoru

POZOR! Nebezpečí! Válec vertikutátoru může způsobit zranění!
⚠️ POZOR! Před údržbou odpojte zařízení od síťě a vyčkejte, dokud se válec vertikutátoru nezastaví.
⚠️ POZOR! Při provádění údržby používejte pracovní rukavice.
* Vertikutátor by měl být čištěn po každém použití.
⚠️ POZOR! Nebezpečí úrazu a hmotné škody.
⚠️ POZOR! Vertikutátor nečistěte pod tekoucí vodou (zejména pod vysokým tlakem).
⚠️ POZOR! K čištění vertikutátoru nepoužívejte tvrdé nebo špičaté předměty.
Odstraňte trávu a nánosy z kol, válce vertikutátoru a krytu.

11. VERTIKUTACE / PROVZDUŠNĚNÍ

Pro pohodlnou práci s vertikutátorem je nejlepší začít pracovat v místě, které je nejblíže k napájecímu zdroji, a postupovat směrem od napájecího zdroje.
* Trávník vertikutujte / provzdušňujte v pravém úhlu od napájecího zdroje a umístěte napájecí kabel na tu stranu, která již byla ošetřena.

POZOR! Při práci nenechávejte motor příliš namáhat, zvláště v těžkých podmínkách. Je-li motor namáhán, poklesnou otáčky motoru a Vy uslyšíte změnu zvuku motoru. Jakmile se to stane, přestaňte pracovat, uvolněte spínací páku a snižte hloubku vertikutace / provzdušňování.

Pokud tak neučiníte, mohlo by dojít k poškození stroje.

POZNÁMKA: Motor je chráněn bezpečnostní pojistkou, která se aktivuje v okamžiku, kdy dojde k zadření listů nebo dojde-li k přetížení motoru. Jakmile se tak stane, vypněte stroj a vytáhněte zástrčku z napájecího zdroje. Bezpečnostní pojistka se zresetuje pouze v případě, je-li uvolněna spínací páka. Odstraňte veškeré překážky a vyčkejte několik minut, než se zresetuje bezpečnostní pojistka, a Vy jste mohli pokračovat v práci. V tomto okamžiku nemanipulujte se spínací pákou, protože to prodlužuje dobu resetu bezpečnostní pojistky. Dojde-li k opětovnému vypnutí stroje, zvyšte opět hloubku vertikutace / provzdušnění, čímž snížíte zatížení motoru.

12. TECHNICKÉ ÚDAJE

Elektrický vertikutátor ......FZV 2004-E
Napětí/frekvence....230 V–240 V / 50 Hz
Jmenovitý výkon 1500 W
Pracovní záběr ....32 cm
Pracovní hloubka ......-12,-8,-4,4 mm
Počet vertikutačních nožů....20 ks
Počet provzdušnovacích pružin....16 ks
Objem koše 40 l
Hmotnost 8,5 kg
Třída ochrany IPX4
Pracovní otáčky válce 2 984 ot./min
Garantovaná hladina akustického výkonu 96 dB(A)
Vibrace max. (K=1.5 m/s ^2 ) 4,24 m/s ^2

13. LIKVIDACE

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

Stroj a jeho příslušenství jsou vyrobeny z různých materiálů, např. z kovu a plastů. Poškozené součástky odevzdejte do tříděného sběru. Informujte se u příslušného úřadu.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

Změny v textu, designu a technických specifi kací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

Návod k použití v originálním jazyce.

PROHLÁŠENÍ O SHODĚ

Výrobce:

FAST ČR, a.s.

Černokostelecká 2111, 100 00 Praha 10, Česká republika

DIČ: CZ26726548

Produkt/značka: ELEKTRICKÝ PROVZDUŠŇOVAČ TRÁVNÍKU A VERTIKUTÁTOR / FIELDMANN

Typ/model: FZV 2004 E

230–240 V\~, 50 Hz, 1500 W

Tento produkt splňuje požadavky níže uvedených směrnic a předpisů:

Směrnice Rady ES pro strojní zařízení 2006/42/ES

Směrnice ES pro elektromagneti ckou kompati bilitu (EMC) č. 2014/30/EU

Směrnice ES o omezení používání některých nebezpečných látek v elektrických a elektronických

zařízeních 2011/65/EU

a norem:

EN 60335-1:2012+A11

EN 50636-2-92:2014

EN 62233:2008

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

Označení CE: 1 6

Místo vydání: Praha Jméno: Ing. Zdeněk Pech

Předseda představenstva

Datum vydání: 1. 8. 2016 Podpis:

FAST FAST CR, a.a.

Černokostelecká 1621, 251 01 Ričany

IČO: 26726548 tel.: [phone]

DIĆ: CZ26726548 fax: [phone]

IČO: 26 72 65 48, DIČ: CZ-26 72 65 48

Bankovní spojení: Komerční banka Praha 1, č.ú. 89309011/0100, Česká spořitelna Praha 4, č.ú. 2375682/0800, ČSOB Praha 1, č.ú. 8010-0116233383/0300

ELEKTRICKÝ VERTIKUTÁTOR

NÁVOD NA OBSLUHU

Vážená zákazníčka, vážený zákazník,

Dôležité bezpečnostné upozornenia 30

Obal 30

Návod na použitie....30

1. SYMBOLY 30

2. BEZPEČNOSTNÉ POKYNY 32

Kontroly pred každým použitím....32

Prerušenie práce....32

Montáž držadla.... 35

Montáž koša 36

1. VÝMENA NOŽOV 37

2. NASTAVENIE VERTIKUTÁTORA 38

Nastavenie po opotrebení 38

1. UVEDENIE DO PREVÁDZKY (obr. 11)....38

Spustenie 38

Vypnutie 38

1. ÚDRŽBA....39

Čistenie vertikutátora 39

1. VERTIKUTÁCIA / PREVZDUŠNENIE 39

2. TECHNICKÉ ÚDAJE 40

3. LIKVIDÁCIA 40

VYHLÁSENIE O ZHODE CE....41

1. VŠEOBECNÉ BEZPEČNOSTNÉ PREDPISY

Dôležité bezpečnostné upozornenia

POZNÁMKA: Ak odovzdávate stroj d'alším osobám, odovzdajte ho spoločne s návodom.

⚠️ POZOR! Pred uvedením do prevádzky si pozorne prečítajte návod na obsluhu a všeobecné bezpečnostné pokyny!

Nepracujte za dažďa, ani za zhoršených klimatických podmienok!

Kontroly pred každým použitím

POZOR! Nikdy nenechávajte elektricky vertikutátor v pracovnom priestore bez dozoru.

Ak narazíte počas kyprenia na prekážku, vypnite elektrický vertikutátor a odstráňte prekážku. Skontrolujte elektrický vertikutátor, či nie je poškodený a v prípade potreby ho nechajte opravit.

① Bezpečnostná poistka spínača
② Hlavný spínač
③ Horný diel držadla
④ Spojovacia skrutka držadla
⑤ Stredný diel držadla
⑥ Spodný diel držadla

1. Zasuňte spodný diel držadla do tela vertikutátora (obr. 2 – bod 1).
2. Zaistite spodný diel priloženými skrutkami (obr. 2 – bod 2).

Nastavenie po opotrebení

1. Stlačte a držte bezpečnostné tlačidlo ①. Pritiahnite spúšťaciu páku ② k držadlu.
2. Uvol'nite bezpečnostné tlačidlo.

Vypnutie

Uvolnite spúšťaciu páku ②.

10. ÚDRŽBA

Čistenie vertikutátora

⚠️ POZOR! Nebezpečenstvo! Valec vertikutátora môže spôsobíť zranenie!
⚠️ POZOR! Pred údržbou odpojte zariadenie od siete a vyčkajte, kým sa valec vertikutátora nezastaví.
⚠️ POZOR! Pri vykonávaní údržby používajte pracovné rukavice.
* Vertikutátor by ste mali čistití po každom použití.
⚠️ POZOR! Nebezpečenstvo úrazu a hmotnej škody.
⚠️ POZOR! Vertikutátor nečistite pod tečúcou vodou (najmä pod vysokým tlakom).
⚠️ POZOR! Na čistenie vertikutátora nepoužívajte tvrdé alebo špicaté predmety.
Odstráňte trávu a nánosy z kolies, valca vertikutátora a krytu.

11. VERTIKUTÁCIA / PREVZDUŠNENIE

Černokostelecká 2111, 100 00 Praha 10, Česká republika

DIČ: CZ26726548

Produkt/značka: ELEKTRICKÝ PREVZDUŠNOVAČ TRÁVNIKA A VERTIKUTÁTOR / FIELDMANN

Typ/model: FZV 2004 E

230 - 240 V\~, 50 Hz, 1500 W

Černokostelecká 1621, 251 01 Ričany

IČO: 26726548 tel.: [phone]

DIĆ: CZ26726548 fax: [phone]

IČO: 26 72 65 48, DIČ: CZ-26 72 65 48

Bankovní spojení: Komerční banka Praha 1, č.ú. 89309011/0100, Česká spořitelna Praha 4, č.ú. 2375682/0800, ČSOB Praha 1, č.ú. 8010-0116233383/0300

ELEKTROMOS GYEPSZELLŐZTETŐ

HASZNÁLATI ÚTMUTATÓ

Tisztelt ügyfelünk,

Černokostelecká 1621, 251 01 Ričany

IČO: 26726548 tel.: [phone]

DIČ: CZ26726548 fax: [phone]

IČO: 26 72 65 48, DIČ: CZ-26 72 65 48

Bankovní spojení: Komerční banka Praha 1, č.ú. 89309011/0100, Česká spořitelna Praha 4, č.ú. 2375682/0800, ČSOB Praha 1, č.ú. 8010-0116233383/0300

WERTYKULATOR ELEKTRYCZNY

INSTRUKCJA OBSŁUGI

Szanowna Klientko, szanowny Kliencie,

Černokostelecká 1621, 251 01 Řičany

IČO: 26726548 tel.: [phone]

DIČ: CZ26726548 fax: [phone]

IČO: 26 72 65 48, DIČ: CZ-26 72 65 48

Bankovní spojení: Komerční banka Praha 1, č.ú. 89309011/0100, Česká spořitelna Praha 4, č.ú. 2375682/0800, ČSOB Praha 1, č.ú. 8010-0116233383/0300
