Typ produktu	Wertykulator elektryczny
Model	FZV 2004-E
Napięcie	230–240 V, 50 Hz
Moc znamionowa	1500 W
Szerokość robocza	32 cm
Głębokość pracy	-12, -8, -4, 4 mm (4 poziomy)
Liczba noży wertykulatora	20 szt.
Liczba sprężyn napowietrzających	16 szt.
Pojemność kosza	40 l
Waga	8,5 kg
Klasa ochrony	IPX4
Obroty robocze cylindra	2984 obr./min
Poziom mocy akustycznej	96 dB(A)
Wibracje maksymalne	4,24 m/s² (K=1,5 m/s²)
Zasilanie	Sieciowe, przewód z wtyczką
Przeznaczenie	Spulchnianie trawników w ogrodach prywatnych
Montaż	Wymaga montażu uchwytu i kosza (instrukcja w zestawie)
Bezpieczeństwo	Podwójny wyłącznik (przycisk bezpieczeństwa + dźwignia), automatyczne zatrzymanie po zwolnieniu dźwigni
Konserwacja	Czyścić po każdym użyciu, nie myć wodą, używać rękawic przy wymianie noży
Wymiana noży/sprężyn	Możliwa, cylinder wyjmowany (rys. 8-10 w instrukcji)
Regulacja głębokości	Dźwignia ustawień głębokości (pozycja 1 = transport)

Często zadawane pytania - FZV 2004-E Fieldmann

Jak zamontować uchwyt wertykulatora Fieldmann FZV 2004-E?

Montaż rozpoczyna się od wsunięcia dolnej części uchwytu do korpusu i zabezpieczenia śrubami. Następnie mocuje się część środkową, a na końcu górną z klamrą kabla. Instrukcja szczegółowo opisuje kolejność (rys. 2-5). Upewnij się, że zagłębienia są skierowane do wewnątrz.

Jak zamontować kosz na trawę?

Kosz jest dostarczany w stanie zmontowanym. Unieś pokrywę kosza (jedną ręką), a drugą załóż kosz na wertykulator tak, aby haki trafiły w otwory w korpusie. Następnie zwolnij pokrywę.

Jak wymienić noże lub sprężyny w wertykulatorze?

Przed wymianą odłącz urządzenie od zasilania i poczekaj aż cylinder się zatrzyma. Załóż rękawice. Odkręć śruby pod obudową (rys. 8), podnieś cylinder i wyciągnij go. Nowy cylinder nasuń na wał napędowy, dopasowując czop (rys. 10).

Jak ustawić głębokość pracy?

Głębokość reguluje się dźwignią (poz. 7 na rys. 1). Pociągnij dźwignię do góry i wybierz odpowiedni poziom: -12, -8, -4 lub 4 mm. Pozycja 1 służy do transportu. Zalecana głębokość to maks. 3 mm.

Dlaczego wertykulator wyłącza się podczas pracy?

Może to być zadziałanie zabezpieczenia przeciążeniowego silnika. Zwolnij dźwignię uruchamiającą i wyciągnij wtyczkę. Usuń przeszkody (np. kamienie, grube korzenie) i odczekaj kilka minut. Następnie włącz ponownie. Jeśli problem się powtarza, zmniejsz głębokość pracy.

Jak dbać o wertykulator?

Po każdym użyciu oczyść koła, cylinder i pokrywę z trawy i brudu. Nie myj wodą, nie używaj ostrych przedmiotów. Regularnie sprawdzaj dokręcenie śrub. Przechowuj w suchym miejscu z dala od dzieci.

Czy można używać wertykulatora w deszczu?

Nie. Nie pracuj podczas deszczu ani w wilgotnym otoczeniu. Urządzenie ma klasę ochrony IPX4, ale nie jest przeznaczone do pracy w deszczu. Zawsze chroń przed wilgocią.

Jakie są parametry techniczne wertykulatora FZV 2004-E?

Moc: 1500 W, napięcie: 230-240 V, szerokość robocza: 32 cm, pojemność kosza: 40 l, waga: 8,5 kg, obroty cylindra: 2984 obr/min, poziom hałasu: 96 dB(A).

Co zrobić, gdy kabel zasilający ulegnie uszkodzeniu?

Natychmiast odłącz urządzenie od sieci. Nie używaj z uszkodzonym kablem. Wymianę kabla powinien wykonać wykwalifikowany elektryk lub autoryzowany serwis.

Jak prawidłowo wertykulować trawnik?

Pracuj prostopadle do źródła zasilania, zaczynając od najbliższego punktu. Popychaj wertykulator z prędkością spacerową. Unikaj nadmiernego obciążania silnika – jeśli słychać zmianę dźwięku, zwiększ głębokość lub przerwij. Nie pracuj na zboczach w poprzek.

INSTRUKCJA OBSŁUGI FZV 2004-E Fieldmann

cieszymy się, że obdarzyli nas Państwo swoim zaufaniem!

Przed pierwszym uruchomieniem urządzenia prosimy koniecznie zapoznać się z niniejszą

instrukcją obsługi! Zawiera ona wszystkie zalecenia zapewniające bezpieczne użytkowanie i długą żywotność urządzenia. Prosimy o bezwarunkowe przestrzeganie wszystkich zaleceń bezpieczeństwa podanych w niniejszej instrukcji!

SPIS TREŚCI

1. OGÓLNE ZASADY BEZPIECZEŃSTWA 58

Ważne ostrzeżenia dotyczące bezpieczeństwa 58

Opakowanie....58

Instrukcja obsługi....58

1. SYMBOLE 58

2. WSKAZÓWKI BEZPIECZEŃSTWA....60

Kontrola przed każdym uruchomieniem....60

Prawidłowa eksploatacja / Odpowiedzialność 60

Przerwa w pracy....60

Bezpieczeństwo elektryczne....61

1. CEL UŻYCIA....61

Przeznaczenie....61

1. OPIS MASZYNY (Rys. 1) 62

2. MONTAŻ maszyny 63

Montaż uchwytu....63

Montaż kosza 64

1. WYMIANA NOŻY 65

2. USTAWIENIA WERTYKULATORA 66

Regulacja po zużyciu 66

1. URUCHOMIENIE (rys. 11)......66

Włączanie 66

Wyłączanie....66

1. KONSERWACJA....67

Czyszczenie wertykulatora ....67

1. WERTYKULACJA / SPULCHNIANIE 67

2. DANE TECHNICZNE 68

3. LIKWIDACJA....68

DEKLARACJA ZGODNOŚCI CE....69

1. OGÓLNE ZASADY BEZPIECZEŃSTWA

Ważne ostrzeżenia dotyczące bezpieczeństwa

Starannie rozpakuj wyrób, zwracając uwagę, by nie wyrzucić żadnej części materiału opakowaniowego, zanim nie znajdziesz wszystkich elementów produktu.
Przechowuj wyrób w suchym miejscu z dala od dzieci.
Przeczytaj wszystkie uwagi i wskazówki. Nieprzestrzeganie ostrzeżeń i wskazówek może spowodować porażenie prądem elektrycznym, pożar lub ciężkie obrażenia.

Opakowanie

Wyrób został umieszczony w opakowaniu chroniącym je przed uszkodzeniem podczas transportu. Opakowanie to jest surowcem i dlatego podlega recyklingowi.

Instrukcja obsługi

Zanim rozpoczniesz pracę z urządzeniem, przeczytaj następujące zasady bezpieczeństwa i wskazówki dotyczące użytkowania. Zapoznaj się z elementami sterowania i prawidłowym użyciem urządzenia. Instrukcję należy starannie zachować do wglądu. Co najmniej w okresie gwarancyjnym zalecamy zachowanie oryginalnego opakowania łącznie z wewnętrznym materiałem opakowaniowym, dokumentu kasowego i karty gwarancyjnej.
W razie transportu zapakuj maszynę z powrotem do oryginalnego pudełka dostarczonego przez producenta, zapewniając w ten sposób maksymalną ochronę produktu podczas ewentualnego transportu (np. przeprowadzki lub wysyłki do serwisu).

UWAGA: Jeśli przekazujesz maszynę innym osobom, przekaż ją razem z instrukcją.

Przestrzeganie załączonej instrukcji obsługi stanowi założenie prawidłowego użycia urządzenia. Instrukcja obsługi zawiera również wskazówki dotyczące obsługi, konserwacji i naprawy.
* Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe na skutek nieprzestrzegania niniejszej instrukcji.

2. SYMBOLE

⚠ UWAGA! Przed uruchomieniem urządzenia przeczytaj uważnie instrukcję obsługi i ogólne wskazówki bezpieczeństwa!

Nie pracuj podczas deszczu ani przy złych warunkach pogodowych!

⚠ UWAGA! Po wyłączeniu wertykulatora uchwyt się jeszcze przez chwilę obraca! Utrzymuj bezpieczną odległość! Uwaga, noże rotujące!

	Uwaga! Przed uruchomieniem urządzenia przeczytaj uważnie instrukcję obsługi i ogólne wskazówki bezpieczeństwa!
	Nie pracuj podczas deszczu ani przy złych warunkach pogodowych!
	Uwaga, po wyłączeniu wertykulatora nóż się jeszcze przez chwilę obraca!
	Utrzymuj bezpieczną odległość!
	Uwaga, noże rotujące! Ostry (e) nóż (noże). Chroń się przed zranieniem i utratą palców na kończynach!
	Przed dokonaniem ustawień maszyny, przed jego konserwacją lub jeśli elektryczne przewody do-prowadzające zaklinowały się lub zostały uszkodzone, należy zawsze wyłączyć silnik i wyciągnąć wtyczkę z gniazdka elektrycznego!
	Podczas pracy należy używać ochraniaczy.
	Przed rozpoczęciem prac na urządzeniu wycią-gnij kabel z sieci napięcia elektrycznego.

3. WSKAZÓWKI BEZPIECZEŃSTWA

Dziękujemy za zakupienie tego wertykulatora. Zanim zaczniesz z niego korzystać, przeczytaj uważnie niniejszą instrukcję obsługi i zachowaj ją do wglądu.

Kontrola przed każdym uruchomieniem

* Przed każdym użyciem sprawdź wertykulator elektryczny.
Nie używaj wertykulatora, jeśli urządzenia zabezpieczające (dźwignia uruchamiająca, blokada zabezpieczająca, tylna pokrywa lub ostona) są uszkodzone lub zużyte.
Nigdy nie używaj maszyny, jeśli urządzenia zabezpieczające są zablokowane lub brakuje ich.

UWAGA: Zadbaj o to, aby wszystkie nakrętki i śruby były dokręcone oraz by wertykulator był w dobrym stanie roboczym.

Przed rozpoczęciem pracy dokonaj przeglądu miejsca, które ma zostać spulchnione.

Sprawdź, czy w miejscu pracy nie ma przedmiotów obcych (np. kamieni, gałęzi, sznurów) i ewentualnie usuń je.

Prawidłowa eksploatacja / Odpowiedzialność

⚠ UWAGA! Niebezpieczeństwo! Ryzyko obrażeń! Wertykulator może spowodować poważne obrażenia!

Nie umieszczaj rąk ani nóg w pobliżu cylindra wertykulatora.
Ponosisz odpowiedzialność za bezpieczną eksploatację opisaną w niniejszej instrukcji.
Pracuj wyłącznie przy dobrej widoczności.
Podczas pracy nie otwieraj tylnej pokrywy.
Zapoznaj się z otoczeniem swojego miejsca pracy. Sprawdź, czy nie istnieje ewentualnie niebezpieczeństwo, którego być może nie słyszysz ze względu na hałas.
Aby chronić nogi, noś mocne obuwie i długie spodnie.
Zadbaj o to, aby Twoje nogi znajdowały się w bezpiecznej odległości od poruszających się części.
Zadbaj o to, aby nigdzie w pobliżu miejsca pracy nie znajdowały się żadne osoby (w szczególności dzieci) ani zwierzęta.
* Popychaj wertykulator z prędkością spacerową.
* Pozycja podczas pracy: zadbaj o to, abyś podczas pracy miał bezpieczne oparcie nóg.
Zachowaj szczególną ostrożność podczas zmiany kierunku pracy na zboczu.

⚠ UWAGA! Zachowaj szczególną ostrożność podczas pracy w kierunku do tyłu. Możesz się potknąć!

Nie używaj wertykulatora elektrycznego podczas deszczu lub w wilgotnym czy mokrym miejscu.
Nie pracuj z wertykulatorem w pobliżu krawędzi basenów lub oczek wodnych.
Przestrzegaj wszystkich lokalnych ograniczeń dotyczących głośności.

Przerwa w pracy

⚠ UWAGA! Nigdy nie pozostawiaj wertykulatora elektrycznego w miejscu pracy bez nadzoru.

Jeśli zamierzasz przerwać pracę, przechowuj urządzenie w bezpiecznym miejscu. Odłącz je od gniazdka sieciowego! Jeśli przerwiesz pracę, aby przesunąć się w inne miejsce, przemieszczaj się z wyłączonym wertykulatorem. Przesuń dźwignię regulującą zużycie na pozycję przeznaczoną do transportu.
Jeśli podczas spulchniania natrafi sz na przeszkodę, wyłącz wertykulator elektryczny i usuń przeszkodę. Sprawdź, czy wertykulator nie jest uszkodzony i w razie potrzeby oddaj go do naprawy.

Bezpieczeństwo elektryczne

Trzymaj przedłużacz z dala od cylindra wertykulatora!
Nigdy nie korzystaj z wertykulatora podczas deszczu.
Przestrzegaj lokalnej pory ciszy.
Należy regularnie sprawdzać, czy przedłużacz nie jest uszkodzony i czy nie wykazuje cech zużycia.
Jeśli przedłużacz jest uszkodzony, natychmiast odłącz go od sieci.
Gniazdko przedłużacza musi być wodoodporne, aby chronić przewody przed pryskającą wodą lub gniazdka łączące przedłużacza muszą być wykonane z gumy czy też posiadać gumową osłonę.
* Przedłużacze muszą spełniać wymogi DIN VDE 0620.
Korzystaj wyłącznie z przedłużacza o dostatecznym przekroju przewodów. Zasięgnij rady u swojego elektrotechnika.
Wraz z przedłużaczami należy używać wyposażenia do ich podłączania.
Wraz z przenośnymi urządzeniami wykorzystywanymi na zewnątrz zalecamy używać wyłączników różnicowopрядowych o wartości prądu resztkowego 30 mA. W Szwajcarii korzystanie z wyłączników różnicowopрядowych jest obowiązkowe.

4. CEL UŻYCIA

Przeznaczenie

Wertykulator elektryczny FZV 2004-E jest przeznaczony do spulchniania trawników i powierzchni trawnikowych w prywatnych małych i większych ogrodach. Nie jest on przeznaczony do użytku w miejscach publicznych, na boiskach sportowych, w parkach, ośrodkach sportowych, na drogach, w gospodarstwach rolnych lub leśnych.
⚠ UWAGA! Aby nie doszło do obrażeń, nie wolno używać wertykulatora do przycinania krzewów i żywopłołów. Ponadło nie powinien on być używany do niwelowania nierówności gruntu.

① Bezpiecznik wyłącznika
② Włącznik główny
③ Górna część uchwytu
④ Śruba szybkozaciskowa uchwytu
⑤ Środkowa część uchwytu
⑥ Dolna część uchwytu

⑦ Dźwignia ustawień głębokości pracy
⑧ Kosz
⑨ Pokrywa kosza
⑩ Wtyczka sieciowa
⑪ Klamra zabezpieczenia kabla doprowadzającego

6. MONTAŻ MASZYNY

Montaż uchwytu

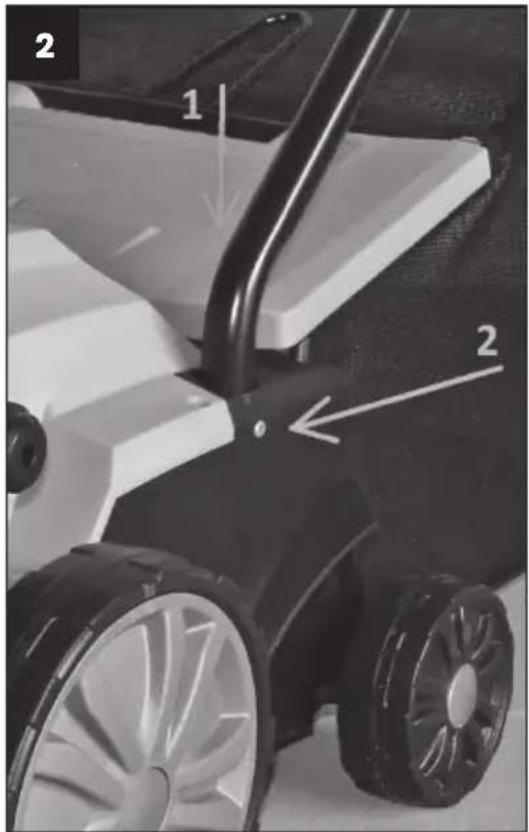

1. Wsuń dolną część uchwytu do korpusu wertykulatora (rys. 2 – punkt 1).
2. Zabezpiecz dolną część za pomocą dołączonych śrub (rys. 2 – punkt 2).

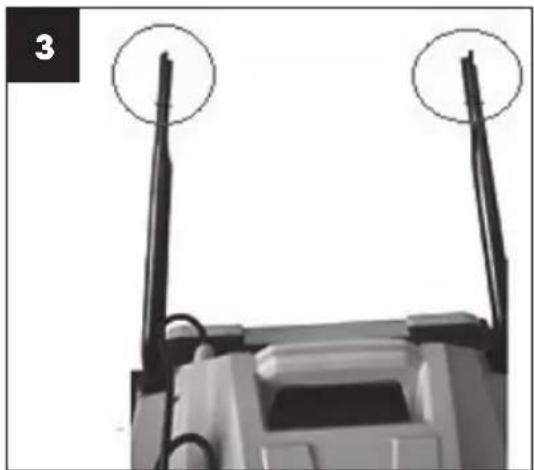

⚠ UWAGA! Zagłębienia znajdujące się na górze dolnej części uchwytu muszą być skierowane do wewnątrz (rys. 3).

1. Za pomocą dołączonych śrub przymocuj środkową część do dolnej części uchwytu (rys. 4).

1. Na prawą stronę górnego uchwytu nałów najpierw klamrę zabezpieczenia kabla (rys. 5 – punkt 1). Następnie przymocuj górną część uchwytu do środkowej części za pomocą dołączonych śrub (rys. 5 – punkt 2).
2. Po instalacji uchwytu przymocuj kabel do uchwytu za pomocą plastikowych zacisków (rys. 6).

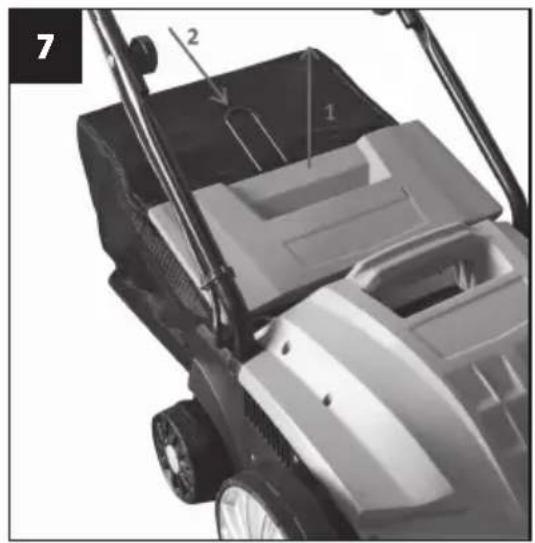

1. Kosz został dostarczony jako zmontowany, wystarczy go osadzić na wertykulatorze. Jedną ręką podnieś pokrywę kosza (rys. 7 – punkt 1), a drugą ręką założ kosz (rys. 7 – punkt 2). Haki kosza muszą zostać dopasowane do otworów w korpusie wertykulatora. Następnie zwolnij pokrywę kosza.

Cylindry mogą spowodować obrażenia!

Przed wymianą odłącz urządzenie od sieci elektrycznej i poczekaj, aż cylinder przestanie się obracać.

Podczas wymiany używaj rękawic roboczych.

1. Odkręć śruby ① znajdujące się p spodem obudowy (rys. 8).

1. Podnieś pochylony cylinder ② i wyciągnij go (rys. 9).

1. Nasuń drugi cylinder na wał napędowy tak, aby czop ④ został dopasowany do odpowiedniej części w wale napędowym ③ (rys. 10).

8. USTAWIENIA WERTYKULATORA

UWAGA!

Głębokość pracy cylindra wertykulatora powinna wynosić maks. 3 mm. Cylinder wertykulatora ze sprężynami powinien podczas pracy kopiować powierzchnię ziemi. Ustawienie zbyt dużej głębokości pracy w sytuacji, gdy noże/sprężyny nie są w sposób widoczny zużyte, może spowodować uszkodzenie cylindra wertykulatora lub nadmierne obciążenie i zniszczenie silnika. Może również dojść do uszkodzenia trawnika.

Regulacja po zużyciu

W celu zachowania zalecanej głębokości pracy skorzystaj z regulatora ustawień głębokości pracy (rys. 1 pkt 7). Aby dokonać ustawień, pociągnij najpierw dźwignię do góry, a następnie wybierz poziom głębokości. Pozycja 1 jest przeznaczona do transportu wertykulatora.

UWAGA: Noże i sprężyny wertykulatora ulegają zużyciu podczas eksploatacji w zależności od sposobu, w jaki pracujesz. Im intensywniej używasz wertykulatora, tym większe jest zużycie noży czy sprężyn.

Twarda lub bardzo sucha gleba przyspiesza proces zużycia, podobnie jak nadmierna eksploatacja. Jeśli w wyniku zużycia noży wyniki Twojej pracy z aeratorem pogorszą się, wówczas można ustawić cylindry wertykulatora tak, aby można było przestrzegać głębokości pracy podanej powyżej.

9. URUCHOMIENIE (RYS. 11)

Przed ponownym uruchomieniem przekonaj się, czy nóż przestał się obracać. Nie włączaj urządzenia zaraz po jego wyłączeniu.

Włączanie

1. Wciśnij i trzymaj przycisk bezpieczeństwa ①. Przyciągnij dźwignię uruchamiającą ② do uchwytu.
2. Zwolnij przycisk zabezpieczający.

Wyłączanie

Zwolnij dźwignię uruchamiającą ②.

10. KONSERWACJA

Czyszczenie wertykulatora

⚠ UWAGA! Niebezpieczeństwo! Cylinder wertykulatora może spowodować obrażenia!
⚠ UWAGA! Przed konserwacją odłącz urządzenie od sieci i poczekaj, aż wertykulator się zatrzyma.
⚠ UWAGA! Podczas wykonywania konserwacji noś rękawice robocze.
Wertykulator należy czyścić po każdym użyciu.
⚠ UWAGA! Niebezpieczeństwo obrażeń i szkód majątkowych!
⚠ UWAGA! Wertykulatora nie należy czyścić pod bieżącą wodą (w szczególności pod wysokim ciśnieniem).
⚠ UWAGA! Do czyszczenia nie należy używać twardych ani szpiczastych przedmiotów.
Usuń trawę i zabrudzenia z kół, cylindra i pokrywy wertykulatora.

11. WERTYKULACJA / SPULCHNIANIE

Aby zapewnić komfortową pracę z wertykulatorem najlepiej rozpocząć ją w miejscu znajdującym się najbliżej źródła zasilania i kontynuować w kierunku przeciwnym do źródła zasilania.
Trawnik należy wertykulować / spulchniać prostopadle do źródła zasilania i umieścić kabel zasilający po tej stronie, która została już opracowana.
⚠ UWAGA! Nie pozwól, by silnik był nadmiernie obciążany podczas pracy, zwłaszcza w trudnych warunkach. Jeśli silnik jest nadmiernie obciążany, dojdzie do obniżenia jego obrotów, co poznasz po zmianie dźwięku towarzyszącego pracy silnika. Jeśli do tego dojdzie, przestań pracować, zwolnij dźwignię włączającą i zmniejsz głębokość wertykulacji / spulchniania. Jeśli tego nie zrobisz, może dojść do uszkodzenia urządzenia.
UWAGA: Silnik jest chroniony za pomocą zabezpieczenia, które uruchamia się w momencie, kiedy dochodzi do zatarcia ostrzy lub nadmiernego obciążenia silnika. Jeśli do tego dojdzie, wyłącz urządzenie i wyciągnij wtyczkę ze źródła zasilania. Do resetowania zabezpieczenia dochodzi wyłącznie w przypadku zwolnienia dźwigni włączającej. Usuń wszystkie przeszkody i poczekaj kilka minut do momentu zresetowania zabezpieczenia. Następnie możesz kontynuować pracę. W tym momencie nie manipuluj dźwignią włączającą, ponieważ przedłuża to czas resetowania zabezpieczenia. Jeśli dojdzie do ponownego wyłączenia urządzenia, zwiększ głębokość wertykulacji / spulchniania, przez co dojdzie do obniżenia obciążenia silnika.

12. DANE TECHNICZNE

Wertykulator elektryczny ....FZV 2004-E

Napięcie/częstotliwość 230 V–240 V / 50 Hz

Moc znamionowa 1500 W

Szerokość pracy....32 cm

Głębokość pracy ......-12, -8, -4, 4 mm

Liczba noży wertykulatora....20 szt.

Liczba sprężyn napowietrzających ....16 szt.

Pojemność kosza 40 l

Cieżar 8,5 kg

Klasa ochrony IPX4

Obroty robocze cylindra 2 984 obr./min

Gwarantowany poziom mocy akustycznej 96 dB(A)

Wibracje max. (K=1.5 m/s²) 4,24 m/s²

13. LIKWIDACJA

WSKAZÓWKI I INFORMACJE DOTYCZĄCE GOSPODARKI ZUŻYTYM OPAKOWANIEM

Zużyty materiał z opakowania należy przekazać na gminne wysypisko odpadów.

Maszyna i jej wyposażenie są wyprodukowane z różnych materiałów, np. z metalu i plastiku. Uszkodzone części należy oddać do punktu selektywnej zbiórki. Szczegółowych informacji udziela odpowiedni urząd.

Ten produkt spełnia wszelkie podstawowe wymogi dyrektyw UE, które go dotyczą.

Zastrzegamy sobie możliwość dokonywania zmian tekstu, designu i danych technicznych wyrobu bez uprzedzenia.

Instrukcja użycia w języku oryginalnym.

DEKLARACJA ZGODNOŚCI

Producent:

FAST ČR, a. s.

Černokostelecká 2111, 100 00 Praha 10, Republika Czeska

Produkt spełnia wymagania poniższych dyrektyw i przepisów:

Dyrektywa Rady w sprawie maszyn 2006/42/WE

Dyrektywa WE odnosząca się do kompatybilności elektromagnetycznej (EMC) nr 2014/30/UE

Dyrektywa parlamentu europejskiego w sprawie ograniczenia stosowania niektórych niebez-

piecznych substancji w sprzęcie elektrycznym i elektronicznym 2011/65/WE

i norm:

EN 60335-1:2012+A11

EN 50636-2-92:2014

EN 62233:2008

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

Oznaczenie CE: 16

Miejsce wydania: Praga

Prezes zarządu

Data wydania: 1.8.2016

Imię i nazwisko: Ing. Zdeněk Pech

Podpis:

FAST FAST CR, a.a.
