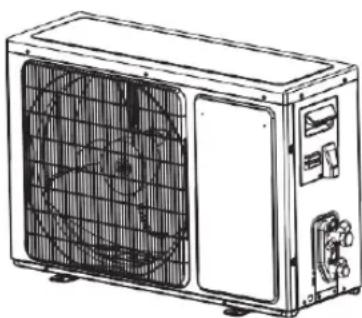

Typ produktu	Delená klimatizačná jednotka - vonkajšia jednotka
Značka	Gorenje
Model	PANDORA35OUT TE
Chladiaci výkon	3,5 kW (12000 BTU/h)
Vykurovací výkon	3,8 kW (13000 BTU/h)
Trieda energetickej účinnosti	A++
Napájanie	230 V / 50 Hz
Typ chladiva	R32
Rozmery (Š x V x H)	800 x 550 x 300 mm
Čistá hmotnosť	30 kg
Maximálna dĺžka potrubia	15 m
Rozsah prevádzkových teplôt	-15 °C až 43 °C
Hladina akustického výkonu	65 dB(A)
Typ kompresora	Rotačný invertorový
Funkcia odmrazovania	Áno
Ochrana kondenzátorovej cievky	Modrá antikorózna úprava
Záruka	5 rokov kompresor, 2 roky diely
Obsah balenia	Inštalačná súprava (potrubie, káble, konzola)

Často kladené otázky - PANDORA35OUT TE GORENJE

Ako čistiť vonkajšiu jednotku Gorenje PANDORA35OUT TE?

Vypnite jednotku a odpojte napájanie. Na odstránenie nečistôt z kondenzátorových cievok použite mäkkú kefu alebo vysávač. Vyhnite sa vodnému tlaku, aby ste predišli poškodeniu.

Aký typ chladiva používa PANDORA35OUT TE?

Používa chladivo R32, ktoré je ekologické a energeticky účinné.

Môžem si PANDORA35OUT TE nainštalovať sám?

Odporúča sa profesionálna inštalácia kvôli manipulácii s chladivom a elektrickým požiadavkám. Nesprávna inštalácia môže viesť k strate záruky.

Aké sú rozmery vonkajšej jednotky?

Vonkajšia jednotka meria 800 x 550 x 300 mm (Šírka x Výška x Hĺbka).

Ako riešiť chybové kódy klimatizácie?

Pozrite si návod na obsluhu pre zoznam chybových kódov. Bežné kódy zahŕňajú E1 (chyba snímača) a E4 (problém s odmrazovaním). Resetujte jednotku alebo kontaktujte podporu.

Ako používať diaľkové ovládanie pre PANDORA35OUT TE?

Vložte batérie, nasmerujte na vnútornú jednotku a vyberte režim (Chladenie, Vykurovanie, Ventilátor, Sušenie). Nastavte požadovanú teplotu a rýchlosť ventilátora.

Aká údržba je potrebná pre vonkajšiu jednotku?

Pravidelne čistite kondenzátorové cievky a zabezpečte, aby oblasť okolo jednotky bola bez nečistôt. Každoročne kontrolujte úniky chladiva.

Ako pripraviť vonkajšiu jednotku na zimu?

Ak ju nepoužívate, prikryte jednotku vodotesným krytom. Zabezpečte, aby odtokové otvory boli čisté, aby sa zabránilo tvorbe ľadu.

Aká je spotreba energie PANDORA35OUT TE?

Typická spotreba je 1,0 kW v režime chladenia a 1,1 kW v režime vykurovania, v závislosti od podmienok.

Ako pripojiť vonkajšiu jednotku k vnútornej?

Pripojte chladiace potrubie (kvapalina a plyn), elektrické káble a odtokovú hadicu. Pri montáži dodržujte návod na inštaláciu pre správny utahovací moment a izoláciu.

NÁVOD NA OBSLUHU PANDORA35OUT TE GORENJE

Ďakujeme za zakúpenie tohto klimatizačného zariadenia. Pred použitím tohto prístroja si pozorne prečítajte tento návod na použitie a pokyny na inštaláciu a uschovajte si tento návod pre budúce použitie.

Obsah

Bezpečnostné inštrukcie 1

Príprava pred použitím 2

Bezpečnostné opatrenia ....3

Návod na inštaláciu 12

Schéma zapojenia 12

Vyberte umiestnenia inštalácie 13

Pripojenie kábla 14

Schéma zapojenia 15

Inštalácia vonkajšej jednotky 16

Ako odvzdušnit' rúrky 16

Upozornenie: Nebezpečenstvo požiaru / horl'avé materiály

VÝSTRAHA: Servis sa musí vykonat' len podľa odporúčania výrobcu zariadenia. Údržba a opravy vyžadujúce pomoc iného odborného personálu sa vykonávajú pod dohl'adom osoby kompetentnej na používanie horľavých chladív.

Bezpečnostné inštrukcie

• Aby ste zaručili, že jednotka bude fungovať normálne, pred inštaláciou si pozorne prečítajte príručku a pokúste sa ju striktne inštalovať podľa tejto príručky.
• Počas premiestňovania klimatizačného zariadenia nedovol’te, aby do chladiaceho systému vnikol vzduch alebo vyprázdňoval chladivo.
• Klimatizačné zariadenie správne uzemnite do zeme.
• Pred pripojením napájania klimatizačného zariadenia skontrolujte správne a pevné pripojenie káblov a rúr.
• Musí tam byť vzduchový vypínač.
• Po inštalácii musí spotrebitel' správne používať klimatizačné zariadenie podľa tohto návodu, majte vhodný úložný priestor pre údržbu a premiestňovanie klimatizačného zariadenia v budúcnosti.
• Poistka vnútornej jednotky: T 3.15A 250VAC.
• Pre 2,6kW \~ 3,5kW modely, poistka vonkajšej jednotky: : T 15A 250VAC
• Pre 5,3kW modely poistka vonkajšej jednotky: T 20A 250VAC
• Pokyny na inštaláciu zariadení, ktoré majú byť trvalo pripojené k pevnému vedeniu a majú zvodový prúd, ktorý môže prekročit' 10 mA, musia uvádzat', že je žiaduca inštalácia zariadenia na zvyškový prúd (RCD) s menovitým reziduálnym prevádzkovým prúdom nepresahujúcim 30 mA.
• Upozornenie: Nebezpečenstvo úrazu elektrickým prúdom môže spôsobit' zranenie alebo usmrtenie osôb: Pred údržbou odpojte všetky vzdialené elektrického napájania.
• Maximálna dĺžka spojovacieho potrubia medzi vnútornou jednotkou a vonkajšou jednotkou by mala byť menšia ako 5 metrov. Toto bude mať vplyv na účinnosť klimatizačného zariadenia v prípade, že vzdialenosť je dlhšia, ako táto dĺžka.
• Tento spotrebič môžu používať deti vo veku od 8 rokov a viac a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatkom skúseností a vedomostí, ak im bol poskytnutý dohl’ad alebo pokyny týkajúce sa používania spotrebiča bezpečným spôsobom a pochopili hroziace nebezpečenstvá. Deti sa nesmú hrat’ so zariadením. Čistenie a používatel’skú údržbu nesmú robit’ deti bez dozoru.
• Batérie v dial'kovom ovládači, musia byt' recyklované alebo likvidované predpísaným spôsobom. Likvidácia vyradených batérií --- zlikvidujte batérie ako triedený komunálny odpad na dostupnom zbernom mieste.
• Ak je spotrebič pevne zapojený, zariadenie musí byt' vybavené prostriedkami na odpojenie od napájacej siete s oddeleným kontaktom vo všetkých póloch, ktoré poskytujú úplné odpojenie pri podmienkach preťaženia kategórie 111 a tieto prostriedky musia byt' zabudované do pevnej elektrickej inštalácie v súlade s pravidlami elektroinštalácie.
• Ak je napájací kábel poškodený, musí byť vymenený výrobcom, jeho servisným technikom alebo podobne kvalifikovanou osobou, aby sa predišlo nebezpečenstvu.
• Spotrebič musí byť inštalovaný v súlade s národnými predpismi pre elektrickú inštaláciu.
• Servis sa musí vykonávať iba podľa odporúčaní výrobcu zariadenia. Údržba a opravy, ktoré vyžadujú asistenciu d’alších kvalifikovaných odborníkov, musia byt’ vykonávané pod dohl’adom osoby kompetentnej na používanie horľavých chladív.
• Spotrebič nesmie byt' inštalovaný v práčovni.

Príprava pred použitím

Poznámka

• Pre multi systém, chladivo sa vzt'ahuje na viacnásobnú vonkajšiu jednotku.
• Pri nabíjaní chladiaceho média do systému sa uistite, že sa nabíja v tekutom stave, ak chladivo pre zariadenie je R32. V opačnom prípade sa chemické zloženie chladiva (R32) v systéme môže zmenit' a tým ovplyvnit' výkon klimatizačného zariadenia.
• Podl'a charakteru chladiva (R32, hodnota GWP je 675), tlak v trubke je veľmi vysoký, także sa uistite, že dávate pozor pri inštalácii a opravovaní spotrebiča
• Ak je napájací kábel poškodený, musí byť vymenený výrobcom, jeho servisným technikom alebo podobne kvalifikovanou osobou, aby sa predišlo nebezpečenstvu.
• Inštaláciu tohto výrobku musia vykonať skúsení servisní technici a odborní inštalatéri iba v súlade s týmto návodom.
• Teplota chladiaceho okruhu bude vysoká, prosím, udržujte prepojovací kábel mimo medenej rúrky.

Prednastavenie

Pred použitím klimatizačného zariadenia, skontrolujte a predvol'te nasledujúce.

Ak je klimatizačný prístroj, ktorý ste si zakúpili iba chladiaci, je možné použit' aj dial'kový ovládač tepelného čerpadla.

- Podsvietenie funkcie dial'kové ovládanie (Volitel'né)

Podržte l'ubovoľné tlačidlo na dial'kovom ovládači pre aktiváciu podsvietenia. To sa automaticky vypne o 10 sekúnd.

Poznámka: Podsvietenie je volitel'ná funkcia.

Ochrana životného prostredia

Tento spotrebič je vyrobený z recyklovatel'ných a znovu použitel'ných materiálov. Zošrotovanie sa musí vykonávať v súlade s miestnymi predpismi o likvidácii odpadu. Pred likvidáciou sa uistite že, odrežte napájací kábel, aby spotrebič nemohol byť znovu použitý.

Pre podrobnejšie informácie o manipulácii a recyklácii tohto výrobku, sa obrátte na miestne úrady, ktoré sa zaoberajú separovaným zberom odpadu, alebo na obchod, kde ste si kúpili spotrebič.

ZOŠROTOVANIE ZARIADENIA

Tento spotrebič je označený podľa európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (WEEE). Toto označenie znamená, že tento výrobok by sa nemal likvidovat’ s ostatnými odpadmi z domácností v celej EÚ. Aby sa predišlo možnému poškodeniu životného prostredia alebo ľudského zdravia v dôsledku nekontrolovaného zneškodňovania odpadu, zodpovedne ho recyklujte na podporu trvalo udržatel’ného opätovného využitia materiálnych zdrojov. Ak chcete vrátit’ použité zariadenie, použite systém vrátenia a zberu alebo kontaktujte predajcu, u ktorého bol produkt zakúpený. Môžu tento výrobok zobrat’ na environmentálne bezpečnú recykláciu.

Symboly v tejto príručke používania a údržby sa interpretujú tak, ako je uvedené nižšie.

Dávajte pozor, aby ste nerobili: Dávajte pozor na takéto situácie.

Uzemnenie je zásadné.

Upozornenie: Nesprávna manipulácia môže spôsobit' vážne ohrozenie, ako je smrt', vážne zranenie, atd'.

Používajte správny napájací zdroj v súlade s požiadavkou na typovom štítku. V opačnom prípade môže dôjst' k vážnej poruche alebo nebezpečenstvu, alebo môže vypuknút' požiar.

Chránětí istič napájania alebo zástrčku pred nečistotami. Pripojte k nej napájací kábel pevne a správne, inak môže dôjst' k úrazu elektrickým prúdom alebo vypuknutiu požiaru kvôli nedostatočnému kontaktu.

Nepoužívajte istič napájania alebo vytiahnite zástrčku, aby ste ho vypli počas prevádzky. Mohlo by dôjst' k vzniku požiaru v dôsledku iskry, atd.

Je na zodpovednosťou užívatel’a, uzemnit’ prístroj oprávneným technikom v súlade s miestnymi zákonomi a nariadeniami.

Je škodlivé pre vaše zdravie, ak na vás po dlhú dobu fúka chladný vzduch. Je vhodné, aby bol prúd vzduchu odchýlený na všetky miestnosti.

Najskôr vypnite spotrebič dial'kovým ovládaním pred vypnutím napájacieho zdroja, ak dôjde k poruche.

Nikdy nevkladajte do jednotky palicu alebo podobnú prekážku. Vzhľadom k tomu, že ventilátor sa otáča vysokou rýchlost’ou, môže dôjst’ k zraneniu.

Neopravujte spotrebič sami. Ak je to vykonané nesprávne, môže dôjst' k úrazu elektrickým prúdom, atd'.

Neukladajte žiadne predmety na vonkajšiu jednotku.

Nepreplietajte, nevyťahujte ani nestláčajte prívodný kábel, aby nedošlo k poškodeniu napájacieho kábla. Elektrický šok alebo požiar môže byť pravdepodobne spôsobený poškodeným napájacím káblom.

Bezpečnostné opatrenia

Pokyny pre použitie R32 chladiva

Základné postupy inštalácie sú rovnaké ako konvenčné chladiace médium (R410A). Dávajte však pozor na nasledujúce body:

UPOZORNENIE

1. Preprava zariadení obsahujúcich horl'avé chladivo Dodržiavanie dopravných predpisov
2. Označovanie zariadení pomocou značiek Súlad s miestnymi predpismi
3. Likvidácia zariadenia využívajúceho horl'avé chladiva Súlad s národnými predpismi
4. Skladovanie zariadenia / spotrebičov Skladovanie zariadenie musí byt' v súlade s pokynmi výrobcu.
5. Skladovanie zabaleného (nepredaného) zariadenia

- Ochrana skladovacieho obalu by mala byt' skonštruované tak, aby mechanické poškodenie zariadenia v obale nespôsobilo únik náplne chladiva.

- Maximálny počet kusov zariadení, ktoré môžu byť uskladnené spoločne, bude určený miestnymi predpismi.

1. Informácie o servise

Pred začatím prác na systémoch, ktoré obsahujú horľavé chladiva sú potrebné bezpečnostné kontroly na zabezpečenie toho, aby sa minimalizovalo riziko vznietenia. Na opravu chladiaceho systému je potrebné pred vykonaním prác na systéme dodržiavať nasledujúce bezpečnostné opatrenia.

6-2 Pracovný postup

Práce sa budú vykonávať v rámci riadeného postupu, aby sa minimalizovalo riziko vzniku horľavých plynov a prítomnosti pár pri výkone práca.

• Všetci pracovníci údržby a iní, ktorí pracujú v danej oblasti musia byť poučený o povahe vykonávanej práce. Je potrebné sa vyhnút' práci v stiesnených priestoroch.
• Oblast' okolo pracovnej plochy musí byt' ohradená. Kontrolou horl'avého materiálu zabezpečte, aby boli podmienky v oblasti boli bezpečné.

6-4 Kontrola prítomnosti chladiva

- Táto oblast' musí byt' kontrolovaná pomocou vhodného detektora chladiva pred a počas práce s ciel'om zabezpečit', že technik si je vedomý potenciálne horl'avej atmosféry.

- Uistite sa, že zariadenie na detekciu netesností je vhodné na použitie s horl'avými chladivami, tzn. bez iskrenia, primerane utesnené alebo vnútorne bezpečné.

UPOZORNENIE

6-5 Prítomnost'hasiaceho prístroja

- Ak sa má na chladiarenskom zariadení alebo akýchkol'vek súvisiacich dieloch vykonať akákol'vek práca za tepla, musí byť k dispozícii príslušné zariadenie na hasenie požiaru. Umiestnite suchý prášok alebo hasiaci prístroj CO2 v blízkosti nabíjacej oblasti.

6-6 Žiadne zdroje vznietenia

• Žiadna osoba vykonávajúca prácu vzt'ahujúcu sa k chladiacemu systému, ktorá zahíňa vystavenie akejkoľvek práce s potrubím, ktoré obsahuje alebo obsahovalo horľavé chladivo, nesmie použit' akékoľvek zdroje vznietenia tak, že by mohla viest' k nebezpečenstvu požiaru alebo výbuchu.
• Všetky možné zdroje vznietenia, vrátane fajčenia cigariet, by mali byt' umiestnené dostatočne d'aleko od miesta inštalácie, opravy, odstraňovania a likvidácie, počas ktorého sa môže uvol'nit' horl'avé chladivo do okolitého priestoru.
• Pred uskutočnením práce sa musí priestor okolo zariadenia preskúmat', aby sa ubezpečilo, že nie sú žiadne horľavé nebezpečenstvá alebo riziká vznietenia. Umiestnia sa značky "Zákaz fajčenia".

6-7 Vetrané miesto

Zabezpečte, aby bola oblast' na otvorenom priestranstve alebo aby bola dostatočne vetraná predtým, než sa do nej vnikne alebo než sa bude vykonávať prácu za tepla. Určitý stupeň ventilácie musí pokračovať po dobu, kedy sa práca vykonáva. Vetranie by malo bezpečne rozptýlit' akékol'vek uvoľnené chladivo a pokiaľ možno vylučovať ho von do atmosféry.

• Ak sa vymieňajú elektrické súčiastky, musia byť vhodné pre daný účel a mať správnu špecifikáciu.
• Za všetkých okolností sa musia dodržiavať pokyny výrobcu na údržbu a servis. V prípade pochybností sa obráťte na technické oddelenie výrobcu o pomoc.
• Nasledovné kontroly musia byť uplatnené na zariadenie používajúce horľavá chladiva:

-Vel'kost' náboja je v súlade s vel'kost'ou miestnosti, v ktorej sú inštalované časti obsahujúce chladivo;
– Ventilačné zariadenie a výstupy pracujú dostatočne a nie sú poškodené,
– Ak sa používa nepriamy chladiaci okruh, sekundárny okruh sa skontroluje prítomnosťou chladiva;
– Označenie na zariadení je nad'alej viditel'né a čitatel'né. Označenia a znaky, ktoré sú nečitatel'né, sa opravia;
– Chladiaca rúra alebo komponenty sú inštalované v takej polohe, v ktorej je nepravdepodobné, že by boli vystavené akejkol'vek látke, ktorá môže korodovat' komponenty obsahujúce chladivo, pokiaľ nie sú komponenty konštruované z materiálov, ktoré sú neodmyslitel'ne odolné voči korodovaniu alebo sú vhodne chránené pred takýmto poškodením.

UPOZORNENIE

• Oprava a údržba elektrických komponentov zahíňajú počiatočné bezpečnostné kontroly a postupy kontroly komponentov.
• Ak existuje porucha, ktorá by mohla ohrozit' bezpečnost', nesmie byt' k okruhu pripojený žiadny elektrický zdroj, kým to nebude uspokojivo vyriešené.
• V prípade, že sa porucha nedá ihned' odstránit', ale je nutné pokračovať v prevádzke, musí byť použité zodpovedajúce dočasné riešenie.
• Musí to byť ohlásené majiteľovi zariadenia, także sú informované všetky strany. Počiatočné bezpečnostné kontroly zahřňajú:

– Vypúšťanie kondenzátorov: musí to byť vykonané bezpečným spôsobom, aby sa zabránilo iskreniu;
– Počas nabíjania, zotavovania alebo vyprázdňovania systému nie sú vystavené žiadne elektrické komponenty a elektrické vedenia;
– že existuje kontinuita uzemnenia.

• Počas opravy utesnených komponentov sa všetky elektrické spotrebiče musia odpojit' od zariadenia, ktoré sa má spracovať pred odstránením zapečatených krytov atd'.
• Ak je potrebné počas servisu zabezpečit' elektrické napájanie zariadenia, potom musí byt' v najkritickejšom mieste umiestnená trvale fungujúca forma detekcie netesností, ktorá upozorňuje na potenciálne nebezpečnú situáciu.
• Pozornosť sa musí venovať nasledujúcim skutočnostiam, aby sa zabezpečilo, že pri práci na elektrických súčiastkach nie je obal zmenený takým spôsobom, že by bola ovplyvnená úroveň ochrany.
• Toto zahíňa poškodenie káblov, nadmerný počet pripojení, svorky, ktoré nie sú vyrobené podľa pôvodnej špecifikácie, poškodenie tesnenia, nesprávnu montáž káblových priechodiek, atd'.
• Skontrolujte, či je prístroj bezpečne namontovaný.
• Zabezpečte, aby tesnenie alebo tesniace materiály neboli degradované tak, že by už nespíňali účel zabránenia vniknutiu horľavých atmosfér. Náhradné diely musia byt' v súlade so špecifikáciami výrobcu.
• Použitie silikónového tmelu môže bránit' účinnosti niektorých typov zariadení na detekciu netesností. Vnútorne bezpečné súčiastky nemusia byt' izolované pred tým, ako sa na nich bude pracovat'.

POZNÁMKA:

8. Opravy vnútorných bezpečných komponentov

- Nevyvíjajte do obvodu trvalé indukčné alebo kapacitné zaťaženie bez toho, aby ste sa ubezpečili že neprekročíte prípustné napätie a prúd povolený pre používané zariadenie.

- Vnútorne bezpečné komponenty sú jediné typy, na których je možné pracovať, zatial' čo sa nachádzajú v prítomnosti horl'avej atmosféry. Skúšobné zariadenie musí mať správny pomer.

UPOZORNENIE

• Vymeňte komponenty iba za časti určené výrobcom.
- Iné diely môžu spôsobit' vzplanutie chladiaceho média v atmosfére z netesnosti.

9. Kabeláž

• Skontrolujte, či kabeláž nebude vystavená opotrebovaniu, korózii, nadmernému tlaku, vibráciám, ostrým okrajom alebo iným nepriaznivým účinkom na životné prostredie.
• Kontrola tiež zváži účinky starnutia alebo kontinuálnej vibrácie zo zdrojov, ako sú kompresory alebo ventilátory.

• Pri vyhl'adávaní alebo zist'ovaní netesností chladiva sa za žiadnych okolností nesmú použit' potenciálne zdroje vznietenia.
• Nesmie sa používať halogenidový horák (alebo akýkol'vek iný detektor s otvoreným plameňom).

11. Metódy detekcie netesnosti

- Nasledujúce metódy detekcie netesností sú považované za prijateľné pre systémy obsahujúce horľavé chladivá:

– Elektronické detektory úniku sa používajú na detekciu horľavých chladív, ale citlivost' nemusí byt' primeraná, alebo môže vyžadovat' opätovnú kalibráciu. (Detekčné zariadenie sa kalibruje v oblasti bez chladiaceho média.)

– Uistite sa, že detektor nie je potenciálnym zdrojom zapal'ovania a je vhodný pre použitý chladiaci prostriedok.

- Zariadenie na detekciu únikov sa nastaví na percentuálnu hodnotu LFL chladiaceho média a kalibruje sa na použité chladivo a príslušné percento plynu (maximálne 25%) sa potvrdí.

- Kvapaliny na detekciu únikov sú vhodné na použitie s väčšinou chladív, ale treba sa vyhnút' používaniu čistiacich prostriedkov obsahujúcichchlór, pretožechlór môže reagovat's chladivom a korodovat'medené potrubie.

- Ak existuje podozrenie na netesnost', všetky otvorené plamene musia byt' odstránené/ uhasené.

- Ak sa zistí únik chladiaceho média, ktorý si vyžaduje tvrdé spájkovanie, všetky chladiace média sa musia získat' zo systému alebo izolovať (pomocou uzatváracích ventilov) v časti systému vzdialeného od úniku.

– Dusíka bez obsahu kyslíka (OFN) sa potom prepláchne cez systém pred a počas procesu spájkovanie.

12. Demontáž a evakuácia

• Pri vniknutí do okruhu chladiaceho média na vykonanie opravy - alebo na akýkol'vek iný účel – musia sa použit' bežné postupy.
• Je však dôležité, aby sa dodržiavali osvedčené postupy, keďže sa zohl’adňuje horľavosť.

- Nasledujúci postup musí byť dodržaný:

• Odstráňte chladivo;
• Prepláchnite obvod s inertným plynom;

UPOZORNENIE

• Evakuujte;
• Znovu prepláchne inertným plynom;

• Otvorte obvod rezaním alebo spájkovaním.

• Náplň chladiva sa musí dostat do správnych obnovovacích valcov.

• Systém musí byt' "prepláchnutý" s OFN, aby sa jednotka mohla zabezpečit'. Tento proces môže byt' potrebné opakovat' niekol'kokrát.
• Stlačený vzduch alebo kyslík sa nesmie použit' na túto úlohu.
• Prepláchnutie sa dosiahne prerušením podtlaku v systéme s OFN a pokračovaním v naplňovaní, kým sa nedosiahne pracovný tlak, potom sa ventiluje do atmosféry a nakoniec sa vytiahne do vákua.
• Tento proces sa musí opakovat', kým v systéme nie je žiadne chladivo. Ked' sa použije konečný OFN náboj, systém sa odvzdušni do atmosférického tlaku, na umožnenie práce.
• Táto operácia je absolutne nevyhnutná, ak sa má vykonávat' spájkovanie na potrubí.
• Uistite sa, že výstup pre vákuové čerpadlo nie je blízko k žiadnym zdrojom zapaľovania a je k dispozícii vetranie.

- Okrem klasických postupov nabíjania, musia byť dodržané nasledujúce požiadavky:

• Uistite sa, že pri používaní nabíjacieho zariadenia nedochádza ku kontaminácii rôznych chladív.
• Hadice alebo potrubia musia byt' čo najkratšie, aby sa minimalizovalo množstvo chladiaceho prostriedku, ktorý sa v nich nachádza.
• Valce sa musia uchovávať vo zvislej polohe.
• Uistite sa, že chladiaci systém je uzemnený pred nabíjaním systému chladiacim médiom.
• Označte systém po dokončení nabíjania (ak ešte nie je).

• Musí sa dbat' na to, aby sa chladiaci systém nepreplňoval. Pred dobíjaním systému sa musí preskúšat' tlakom s OFN.

• Systém musí byť testovaný na netesnosti po dokončení nabíjania, ale pred uvedením do prevádzky.

• Pred opustením miesta sa vykoná následná skúška tesnosti.

14. Vyrad'ovanie

- Pred vykonaním tohto postupu je dôležité, aby technik úplne poznal zariadenie a všetky jeho detaily. Je to odporúčaná dobrá prax, aby sa všetky chladivá bezpečne obnovili. Pred uskutočnením úlohy sa odoberie vzorka oleja a chladiva v prípade, že sa bude vyžadovať analýza pred opätovným použitím regenerovaného chladiva. Je dôležité, aby pred začatím úlohy bola k dispozícii elektrická energia.

a) Zoznámte sa s daným zariadením a jeho prevádzkou.
b) Elektricky izolujte systém.

UPOZORNENIE

• v prípade potreby je k dispozícii mechanické manipulačné zariadenie na manipuláciu s chladiacimi valcami;
  – všetky osobné ochranné prostriedky sú k dispozícii a používajú sa správne;
  – proces obnovy je vždy pod dohl'adom kompetentnej osoby;
  – Vybavenie na obnovu a valce zodpovedajú príslušným normám.

f) Skontrolujte či sa valec nachádza na váhach, predtým než sa uskutoční obnova.

g) Naštartujte zariadenie pre obnovu a prevádzkujte v súlade s pokynmi výrobcu.

h) Nesmiete preplnit' valce. (Nie viac ako 80% objemu tekutej náplne).

i) Neprekračujte maximálny pracovný tlak valca, a to ani len dočasne.

j) Ked' boli valce správne naplnené a proces bol dokončený, skontrolujte, či sú valce a zariadenie okamžite odstránené z miesta a všetky izolačné ventily na zariadení sú zatvorené.

k) Recyklované chladivo sa nesmie nabíjať do iného chladiaceho systému, pokial' nebolo vyčistené a skontrolované.

15. Označovanie

• Zariadenie musí byť označené uvádzajúc, že to bolo vyradení a chladivo vyprázdnené.
• Štítok musí mat' dátum a podpis.
• Uistite sa, že na zariadení sú štítky, ktoré uvádzajú, že zariadenie obsahuje horľavé chladivo.

16. Obnovenie

• Pri odstraňovaní chladiva zo systému, či už pri údržbe alebo vyrad’ovaní z prevádzky, odporúčame osvedčené postupy, aby boli všetky chladiace prostriedky bezpečne odstránené.
• Pri premiestňovaní chladiva do valcov skontrolujte, že sú použité iba vhodné valce na zachytenie chladiva.
• Uistite sa, že je k dispozícii správny počet valcov na udržanie celkového náboja systému.
• Všetky valce, ktoré majú byť použité, sú určené pre obnovené chladivo a označené pre uvedené chladivo (tj špeciálna valce pre obnovu chladiva).
• Valce musia byt' vybavené tlakovým poistným ventilom a príslušnými uzatváracími ventilmi v dobrom prevádzkovom stave.
• Vyprázdnené obnovovacie valce sa evakuujú a ak je to možné, ochladzujú sa pred obnovou.
• Obnovovacie zariadenie musí byt' v dobrom prevádzkovom stave so súborom pokynov týkajúcich sa vybavenia, ktoré je k dispozícii a musí byt' vhodné na regeneráciu horľavých chladív.

UPOZORNENIE

• Okrem toho musí byt' k dispozícii súprava kalibrovaných váh a v dobrom prevádzkovom stave.
• Hadice musia byt' kompletné s tesniacimi spojkami a v dobrom stave.
• Pred použitím zariadenia na obnovenie skontrolujte, či je zariadenie v uspokojivom prevádzkovom stave, či je správne udržiavané a či sú všetky príslušné elektrické komponenty utesnené, aby sa zabránilo vznieteniu v prípade uvoľnenia chladiva. V prípade pochybností sa obrát'te na výrobcu.
• Obnovené chladivo musí byt' vrátené dodávatel'ovi chladiaceho prostriedku do správneho obnovovacieho valca a musí byt' zriadená príslušné upozornenie o preprave odpadu. Nemiešajte chladiace prostriedky v jednotkách na regeneráciu a hlavne nie vo valcoch.
• Ak chcete odstránit' kompresory alebo kompresorové oleje, dbajte na to, aby boli evakuované na prijatel'nej úrovni, aby sa zabezpečilo, že horľavé chladivo nezostane v mazive.
• Evakuácia sa musí vykonat' pred vrátením kompresora dodávatel'om.
• Na urýchlenie tohto procesu sa použije len elektrický ohrev na telo kompresora.
• Ked' sa olej vypúšťa zo systému, musí sa to vykonávať bezpečne.

UPOZORNENIE

• Pri presúvaní alebo premiestňovaní klimatizačného zariadenia vyhl'adajte skúsených servisných technikov na odpojenie a opätovné nainštalovanie zariadenia.
• Neumiestňujte do vnútornej jednotky alebo do vonkajšej jednotky žiadne iné elektrické výrobky alebo predmety pre domácnosť. Odkvapkávanie kondenzácie z jednotky môže spôsobit’ ich vlhkost’ a môže spôsobit’ poškodenie alebo poruchu vášho majetku.
• Nepoužívajte prostriedky na urýchlenie procesu rozmrazovania alebo na čistenie okrem takých, ktoré odporúča výrobca.
• Spotrebič musí byť uskladnený v miestnosti bez nepretržitej prevádzky zdrojov zapaľovania (napr. Otvorený plameň, prevádzkový plynový prístroj alebo prevádzkový elektrický ohrievač).
• Neprepichujte ani nespál'te.
• Uvedomte si, že chladiace média nesmú obsahovat' zápach.
• Na zachovanie vetracích otvorov, odstráňte prekážky.
• Zariadenie musí byt' skladované na dobre vetranom mieste, kde vel'kost' priestoru zodpovedá miestnosti určenej na prevádzku.
• Zariadenie musí byť uskladnené v miestnosti bez nepretržite otvoreného plameňa (napr. funkčný plynový spotrebič) a zdrojov zapal’ovania (napr. funkčný elektrický ohrievač).

UPOZORNENIE

• Každá osoba, ktorá sa podieľa na práci alebo preniknutím do chladiaceho okruhu by mala mat’ aktuálne platné osvedčenie od orgánu povereného posudzovaním v odvetví, ktoré oprávňuje ich spôsobilost’ na bezpečnú manipuláciu s chladivami v súlade s priemyselne uznávanou špecifikáciou hodnotenia.
• Servis sa musí vykonávat' iba podľa odporúčaní výrobcu zariadenia.
• Údržba a oprava vyžadujúca pomoc iného odborného personálu sa vykonáva pod dohl'adom osoby zodpovednej za používanie horl'avých chladív.
• Nepoužívajte prostriedky na urýchlenie procesu rozmrazovania alebo na čistenie okrem tých, ktoré sú odporúčané výrobcom.
• Zariadenie musí byť inštalované, prevádzkované a skladované v miestnosti s podlahovou plochou väčšou ako 10 m2.
• Inštalácia potrubia musí byť vedená do miestnosti s podlahovou plochou väčšou ako 10 m2.
• Potrubie musí byť v súlade s národnými predpismi o plyne. Maximálna dávka chladiva je 2,5 kg.
• Mechanické spoje používané v interiéri musia byt' v súlade s normou ISO 14903. Ak sa mechanické konektory opakovane používajú v interiéri, musia sa obnovit' tesniace časti. Ak sa spárované klby používajú vo vnútri, musí sa opätovne vyrobit'. Inštalácia potrubia musí byt' minimálna.
• Mechanické spoje musia byt' prístupné na účely údržby.

Vysvetlenie symbolov zobrazených na vnútornej jednotke alebo vonkajšej jednotky.

	VÝSTRAHA	Tento symbol ukazuje, že tento prístroj používa horľavé chladivo.Ak je chladiace médium vytečené a vystavené externému zdroju vznietenia, hrozí nebezpečenstvo požiaru
	UPOZORNE NIE	Tento symbol ukazuje, že je potrebné čítat’ pozorne návod na obsluhu.
	UPOZORNE NIE	Tento symbol ukazuje, že obsluhujúci personál by mal manipulovat’ s týmto zariadením s ohľadom na návod na inštaláciu.
	UPOZORNE NIE	Tento symbol ukazuje, že sú k dispozícii informácie, ako návod na obsluhu alebo návod na montáž.

Pokyny na inštaláciu

Inštalačný diagram

Vonkajšia jednotka

Vyššie uvedený obrázok je iba jednoduchá prezentácia jednotky nemusi zodpovedat' vonkajšiemu vzhľadu zakúpeného prístroja. Inštalácia musí byť vykonaná iba oprávnenými osobami, a v súlade s národnými elektroinštalačnými normami.

Vyberte umiestnenie inštalácie

Miesto pre inštaláciu vonkajšej jednotky

• Nainštalovat' na vhodné a dobre vetrané miesto.
• Neinštalujte tam, kde by mohol unikat' horl'avý plyn.
• Dodržiavajte predpísanú vzdialenost' od steny.
• Vzdialenost' medzi vnútornou a vonkajšou jednotkou by mala byt 5 metrov a môže mat' až maximálne 15 metrov s dodatočným naplnením chladiva
• Udržiavajte vonkajšiu jednotku mimo mastnej špiny, výstupu plynu vulkanizácie.
• Vyhnite sa inštalácií pri ceste, kde existuje riziko kalnej vody.
• Pevná základňa, ktorá nie je predmetom zvýšeného prevádzkového hluku.
• Na miesto kde nie je žiadne blokovanie výstupu vzduchu.
• Neinštalujte na priamom slnečnom svetle, v uličke alebo stranou, alebo v blízkosti zdrojov tepla a ventilátorov. Uchovávajte mimo horľavých materiálov, hustej olejovej hmly a mokrých alebo nerovných miest.

Model	Max. prípustná dĺžka rúrky pri dodaní (m)	Limit dĺžky rúrky (m)	Limit prevýšenia H (m)	Požadované množstvo prídavného chladiva (g/m)
2,1k ~ 5,3kW	5	15	5	20
7kW	5	15	5	30

Ak je výška alebo dížka potrubia mimo rozsahu tabul'ky, obrát'te sa na obchodníka.

Pripojenie kábla

Poznámka: Pri niektorých modeloch je nutné odstránit' skriňu pre pripojenie k vnútornej jednotke terminálu.

- Vonkajšia jednotka

1) Odstráňte prístupové dvierka z jednotky povolením skrutky. Individuálne pripojte vodiče k svorkám na ovládacom paneli nasledovne.
2) Zaistite napájací kábel na ovládacom paneli s káblovou svorkou.
3) Preinštalujte prístupové dvierka do pôvodnej polohy so skrutkou.
4) Použite uznávaný istič pre 24K model medzi napájacím zdrojom a jednotkou. Musia byť vybavené zariadením pre odpojenie na adekvátne odpojenie všetkých zásobovacích liniek.

Dvierka pre prístup k terminálu (vnútorný)

Vonkajšia jednotka

Údaje v tomto návode sú založené na vonkajšom pohl'ade štandardného modelu. V dôsledku toho sa tvar môže líšit' od klimatizačné jednotky, ktorú ste vybrali.

Upozornenie:

1. Nikdy nezabudnite zabezpečit' individuálny špeciálny elektrický obvod pre klimatizačné jednotky. Spôsob zapojenia nájdete na schéme zapojenia uverejnený na vnútornej strane dvierok.
2. Uistite sa, že hrúbka kábla, je taká ako je uvedené v špecifikácii napájacieho zdroja.
3. Skontrolujte vodiče a uistite sa, že všetky sú pevne pripevnené po pripojení kábla.
4. Uistite sa, že v mokrom alebo vlhkom prostredí nainštalujete istič proti zemnému spojeniu.

Špecifikácie káblov

Výkon (kW)	Napájací kábel		Napájací prepojovací kábel
	Typ	Normálna - plocha prierezu	Typ	Normálna - plocha prierezu
2,6; 3,5	H07RN-F	1,0mm2X3	H07RN-F	1,0mm2X5
5,3	H07RN-F	1,5mm2X3	H07RN-F	1,5mm2X5

Pozor:

Zástrčka musí byt' prístupná i po inštalácii spotrebiča v prípade, že je potrebné ju odpojit'. Ak to nie je možné, pripojte zariadenie k dvojpólovému spínaciemu zariadeniu s oddelením kontaktov najmenej na 3 mm, umiestnenými na prístupnom mieste aj po inštalácii.

Schéma zapojenia

Uistite sa, že farby vodičov vonkajšej jednotky a množstvo svoriek sú rovnaké ako na vnútornej jednotke.

Vnútorná jednotka terminál

Všetky napájacie obvody musia byt' odpojené pred získaním prístupu k terminálom.

Inštalácia vonkajšej jednotky

Kondenzát odteká z vonkajšej jednotky, keď jednotka pracuje v režime ohrievania. Aby nedošlo k rušeniu vašich susedovcov a na ochranu životného prostredia, nainštalujte vypúšťací port a vypúšťaciu hadicu, na nasmerovanie kondenzátu. Stačí nainštalovať vypúšťací port a gumovú podložku ku skrini vonkajšej jednotky, potom pripojte odtokovú hadicu k portu ako ukazuje pravý obrázok.

Ak je nainštalovaná na stene alebo na streche, uistite sa, že pevne upevníte podporu na zabránenie otrasom kvôli závažným vibráciám alebo silnému vetru.

1. Pripojenie potrubia vonkajšej jednotky

2. Odstráňte čiapocky ventilov z 2-cestného a 3-cestného ventilu.

3. Pripojte rúrky oddelene na 2-cestné a 3-cestné ventily v súlade s požadovaným krútiacim momentom.

4. Pripojenie kábla vonkajšej jednotky (vid' predchádzajúca strana)

Preplachovanie vzduchom

Vzduch, ktorý obsahuje zostatkovú vlhkost' v chladiacom cykle, môže spôsobit' poruchu na kompresore. Po pripojení vnútornej a vonkajšej jednotky, uvoľnite vzduch a vlhkost' z cyklu chladiva za použitia vákuového čerpadla, ako je uvedené nižšie.

Poznámka: Na ochranu životného prostredia dbajte na to, že chladivo nevypúštate priamo do vzduchu. Vid nasledujúcu stranu pre postup na preplachovanie vzduchom.

Ako odvzdušnit' rúrky:

(7) Otočte 2 a 3 cestnými ventilmi, aby sa ventily úplne zatvorili. Odpojte hadicu pružného vákuového čerpadla. Vymeňte a utiahnite všetky čiapocky ventilu.
