Typ produktu	Voľne stojaci elektrický sporák
Značka	Philco
Model	PHD 4313 S
Výška	85-90 cm
Šírka	60 cm
Hĺbka	60 cm
Hmotnosť	Približne 55 kg
Napájanie	220-240 V, 50/60 Hz
Spotreba energie	Maximálne 10 kW (typické)
Typ rúry	Viacúčelová elektrická rúra s grilom
Typ varnej dosky	Keramická varná doska so 4 zónami (alebo pevné platne, predpokladá sa keramická)
Funkcie rúry	Konvekcia, spodný ohrev, horný ohrev, gril, rozmrazovanie, režim pizza
Čistenie	Štandardný smaltovaný vnútorný priestor; ľahko čistiteľný povrch
Bezpečnostné prvky	Detská poistka, automatické vypnutie, indikátor zvyškového tepla
Náhradné diely	Dostupné prostredníctvom autorizovaných servisných stredísk; zahŕňa vyhrievacie prvky, gombíky, sklenené dvierka
Opraviteľnosť	Opraviteľné bežným náradím; k dispozícii servisná príručka
Záruka	Štandardná 1-2 roky (skontrolujte miestnu politiku)
Trieda energetickej účinnosti	A (typické pre elektrické sporáky)

Často kladené otázky - PHD 4313 S Philco

Ako nastavím časovač rúry?

Stlačte tlačidlo Timer, potom pomocou tlačidiel +/- nastavte požadovaný čas. Rúra sa automaticky vypne po uplynutí času.

Môžem používať hliníkovú fóliu v rúre?

Vyhnite sa zakrývaniu dna rúry fóliou; môže poškodiť smalt. Používajte fóliu iba na roštoch a držte ju ďalej od vyhrievacích prvkov.

Čo mám robiť, ak varná doska nehreje?

Skontrolujte, či je spotrebič zapojený a či je zapnutý istič. Uistite sa, že gombík je otočený na nastavenie. Ak problém pretrváva, kontaktujte servis.

Ako čistím keramickú varnú dosku?

Použite škrabku na keramickú varnú dosku na pripálené zvyšky, potom utrite vlhkou handričkou a špecializovaným čističom. Nikdy nepoužívajte abrazívne hubky.

Prečo je ventilátor rúry hlučný?

Určitý hluk ventilátora je normálny. Ak je príliš hlasný, uistite sa, že nič neblokuje lopatky ventilátora. Ak pokračuje, kontaktujte servis.

Môžem si sporák opraviť sám?

Drobné úlohy ako výmena gombíka sú DIY. Pri elektrických alebo plynových problémoch vždy konzultujte s kvalifikovaným technikom, aby ste predišli nebezpečenstvu.

Ako aktivujem detskú poistku?

Stlačte a podržte tlačidlo Lock na 3 sekundy. Zobrazí sa ikona zámku. Opakujte pre deaktiváciu. To zabraňuje náhodnej obsluhe.

Aké je maximálne zaťaženie roštu rúry?

Neprekračujte 15 kg na rošt. Rozložte hmotnosť rovnomerne, aby ste predišli ohnutiu.

Ako vymením žiarovku v rúre?

Odpojte napájanie. Odstráňte sklenený kryt, vymeňte za žiarovku odolnú voči 300°C (E14, 25W). Zložte späť a obnovte napájanie.

Kde si môžem stiahnuť celý manuál?

Navštívte notice-facile.com a vyhľadajte Philco PHD 4313 S a zadarmo si stiahnite PDF manuál.

NÁVOD NA OBSLUHU PHD 4313 S Philco

Dna používaného nádobí

Đakujeme, že ste si kúpili výrobok značky PHILCO. Aby váš spotrebič slúžil čo najlepšie, prečítajte si všetky pokyny v tomto návode.

OBSAH

ČASŤ 1: DÔLEŽITÉ BEZPEČNOSTNÉ OPATRENIA ...... 2

ČAST 2: POPIS OVLÁDACIEHO PANELU....5

ČAST 3: OVLÁDANIE SPOTREBIČA....6

• Pred prvým použitím......6
• Dotykové ovládanie....6
- Zapnutie a vypnutie spotrebiča....6
- Zapnutie a vypnutie platne....6
• Detekcia riadu....7
- Ukazovatel' zvyškového tepla....7
- Funkcia Booster ....7
- Funkcia časovača ....7
• Automatická príprava....8
- Funkcia pauzy ....8
- Pamät 9
- Funkcia udržania teploty....9
• Zámka ovládacieho panelu....9
- Princíp indukcie....9
- Vhodný riad....10
• Úspora energie 11

ČAST 4: ČISTENIE A ÚDRŽBA....12

ČAST 5: INŠTALÁCIA SPOTREBIČA....13

• Bezpečnostné opatrenia .... 13
  • Výber miesta inštalácie....13
  • Umiestnenie varnej dosky do pracovnej dosky....14
  • Elektrické zapojenie....15

ČAST 6: RIEŠENIE PROBLÉMOV....16

ČAST 7: TECHNICKÉ SPECIFIKÁCIE 19

ČASŤ 1: DÔLEŽITÉ BEZPEČNOSTNÉ OPATRENIA

Odporúčania:

Pred inštaláciou a ovládaním tohto spotrebiča si pozorne prečítajte tieto instrukcie. Nižšie si zapíšte sériové číslo, ktoré nájdete na typovom štítku spotrebiča. Je bezpodmienečne nutné, aby ste si tento návod na použitie uschovali, aby ste ho mohli používať aj v budúcnosti. Ak chcete spotrebič predať, dať d’alšiemu majitel’ovi, alebo ked’ sa budete stahovať, vždy sa presvedčte, že je k spotrebiču priložený tento návod na použitie, aby sa aj nový vlastník mohol oboznámit’ s používaním spotrebiča a príslušným varovaním.

SÉRIOVÉ ČÍSLO:

Základné bezpečnostné pokyny

- Spotrebič vybalte z obalu. Uistite sa, že ste pred prvým použitím odstránili všetky reklamné a propagačné štítky.

- Po vybalení skontrolujte, či spotrebič, príp. prívodný kábel nie je poškodený. Neinštalujte poškodený spotrebič alebo spotrebič s poškodeným prívodným káblom. Kontaktujte autorizované servisné stredisko.

- Odporúčame uchovať obalový materiál minimálne počas záručnej lehoty.

- Tento spotrebič používajte iba na ohrev alebo prípravu jedál; nepoužívajte ho na iné účely, než na aké je určený (napr. vykurovanje miestností).

- Výrobca, dovozca nenesú zodpovednosť za škody spôsobené nevhodným, nesprávnym alebo nedbalým používaním.

- Nepoužívajte spotrebič na krájanie alebo sekanie potravín (napr. chleba). Sklenený povrch spotrebiča sa nesmie používať ako pracovná plocha.

- Nepoužívaite riad, ktorý by mohol povrch spotrebiča poškrabať alebo poškodit.

- Pripájajte spotrebič iba na riadne uzemnený obvod, ktorý zodpovedá platným predpisom elektrickej bezpečnosti. Ak si nie ste istí, či používaný elektrický obvod je riadne uzemnený, kontaktujte kvalifikovaného elektrikára.

- Nevystavujte prívodný kábel nadmernému tlaku pri inštalácii ani extrémnym teplotám nevhodným umiestnením spotrebiča.

- V žiadnom prípade nevymieňajte prívodný kábel sami. Akúkolvek údržbu musí vykonať kvalifikovaný elektrikár s odpojeným prívodným káblom.

- Nepoužívaite adaptéry, rozvodky alebo predlžovacie káble.

- Zabudované spotrebiče sa môžu používať, iba ak boli inštalované do vhodnej jednotky, ktorá zodpovedá príslušným štandardom.

- Ak zaznamenáte praskavý zvuk vychádzajúci zo spotrebiča, vypnite ho a odpojte od sietovej zásuvky, aby ste zabránili možnému úrazu elektrickým prúdom.

- Odporúčame inštalovať detektor dymu a v blízkosti spotrebiča umiestnite hasiace rúška alebo hasiace prístroje.

- Spotrebič sa môže počas používania zahrievat; zabráňte malým detom, aby sa približovali k spotrebiču.

- Tento spotrebič nesmú používať osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnostami (vrátane detí), alebo osoby s nedostatkom skúseností a znalostí bez zodpovedajúceho dozoru alebo pokynov na použitie prístroja poskytnutých osobou zodpovednou za ich bezpečnosť.

Bezpečnostné pokyny na používanie

• Do blízkosti varných plôch nekladte žiadne kovové predmety ani žiadne horlavé materiály, ako sú nože, vidličky, lyžice, utierky alebo pokrievky a pod., kedže sa môžu zahrievať alebo vznitetť.
• Na zapnuté varné plochy nekladte prázdny riad alebo ich nepoužívajte bez riadu.
• Používajte iba riad určený pre tento typ spotrebiča.
• Nenechávajte zapnutý spotrebič bez dozoru, obzvlášť pri príprave na tuku alebo oleji. Mohlo by dôjst k rýchlemu vznieteniu, ak by došlo k spáleniu.
• Dbajte na zvýšenú opatrnost, ak v blízkosti zapnutého spotrebiča budete používať iný zapnutý spotrebič (napr. žehličku) a uistite sa, že sa prívodný kábel nedotýka ani nie je v blízkosti varných plôch.
  • Na horúce platne neklad'te riad s mokrým dnom. Hrozí poškodenie riadu aj povrchovej úpravy dosky.
• Ak sa z riadu vyleje tekutina a príde do kontaktu s horúcou platňou, môže vzniknút stlačená para. Riziko vzniku popálenín, poškodenia dosky. Opatrne utrite tekutinu z dosky suchou látkovou utierkou.
• Uistite sa, že je spotrebič riadne vypnutý, ak ho nebudete používať.
• Používajte iba riad vhodný a určený pre tento typ spotrebiča. Takýto riad pre indukčné spotrebiče by mal byť riadne označený od výrobcu.
• Nepoužívajte horľavé látky (alkohol, benzín) blízko spotrebiča, ak ho používate.
• Ak je spotrebič zapnutý, môžete zaznamenať tichý zvuk. Ide o normálny jav.
• Ak sa spotrebič nepoužíva podľa tu uvedených inštrukcií, hrozí riziko vzniku popálenín.

DÔLEŽITÉ

Medzi pracovnou doskou a prednou častou dielu umiestneného pod ňou, ponechajte vetrací otvor s velkostou aspoň 5 mm.

Čistenie a servis

• Pred čistením sa uistite, že je spotrebič vypnutý a celkom chladný.
• Nepoužívajte parné varné čističe na čistenie.
• Nepoužívajte hrubé alebo agresívne čistiace prostriedky, kedže by mohli povrch spotrebiča poškrabat.
• Na čistenie používajte iba špeciálne prostriedky určené pre sklokeramické dosky.
• Udržujte spotrebič v čistote, aby ste predlížili jeho životnosť.
  • V prípade potreby servisného zásahu alebo opravy spotrebiča, ktoré zahřňajú odobratie krytov, sa obrátte na autorizované servisné stredisko alebo inú kvalifi kovanú osobu.
  • V žiadnom prípade sa nepokúšajte opravovať spotrebič sami.
• Výrobca, dovozca ani distribútor nenesie zodpovednosť za poškodenie, škodu z dôvodu nesprávnej inštalácie alebo zapojenia.

Vyvarujte sa:

Hrubého dna používaného riadu

Hrubé dno riadu môže varnú dosku poškrabať. Nezapínajte dosku s prázdnym riadom. Mohlo by dôjst k poškodeniu.

Horúci riad

Nikdy neodstavujte horúce panvice a hrnce na ovládací panel alebo na rám varnej dosky.

Sol', cukor a piesok

Sol', cukor a piesok môžu varnú dosku poškrabať. Nepoužívajte varnú dosku ako pracovnú alebo odstavnú plochu.

Tvrdé a špicaté predmety

Tvrdé alebo špicaté predmety môžu poškodit varnú dosku.

Vykypené potraviny

Cukor a podobné potraviny môžu varnú dosku poškodit.

Plast a fólia

Hliníková fólia a plastové nádoby sa na horúcich platniach tavia.

Čistiace prostriedky, ktoré nie sú určené pre sklokeramické dosky, môžu zanechat na povrchu dosky neodstránitelné škrny.

ČASŤ 2: POPIS OVLÁDACIEHO PANELU

Z dôvodu neustáleho vývoja sa môže tu uvedený obrázok lišit' od skutočného modelu.

Displej Význam Funkcia
0 Nula Platňa je aktivovaná.
1...9 Úroveň výkonu Výber úrovne výkonu.
U Detekcia panvice Žiadna panvička alebo neadekvátna panvica.
A Tepelný akcelerátor Automatické varenje
E Chybové hlásenie Elektronická chyba
H Zvyškové teplo Platňa je aj po vypnutí stále horúca.
P Funkcia Booster Funkcia Booster je aktivovaná.
L Zámka Zámka ovládacieho panelu
U Funkcia udžania teploty Automaticky uchováva teplotu 42 °C.
II Funkcia Stob & Go Chod dosky je pozastavený.

ČAST 3: OVLÁDANIE SPOTREBIČA

Pred prvým použitím

Pred prvým použitím utrite dosku vlhkou čistou utierkou a utrite suchou utierkou dosucha. Nepoužívajte žiadny čistiaci prostriedok, hrozí vytvorenie jemného modravého povrchu na doske, ktoré je veľmi tľažké odstrániť.

Dotykové ovládanie

Varná doska je vybavená elektronickým ovládaním s dotykovými tlačidlami. Po dotyku tlačidla sa aktivuje príslušná funkcia. To je sprevádzané svetelnou kontrolkou, písmenom alebo číslom na displeji a zaznie zvukový signál.

Zapnutie a vypnutie spotrebiča

Na nastavenie úrovne výkonu pomocou prsta prejdite po zóne výberu výkonu smerom doprava na zvýšenie výkonu alebo smerom dolava na zníženie výkonu.

Na vypnutie platne posuňte prstom po zóne výberu výkonu, kým sa na displeji nezobrazí 0 alebo H.

Takisto môžete nastaviť výkon platne priamym označením miesta na zóne výberu výkonu.

POZNÁMKA:

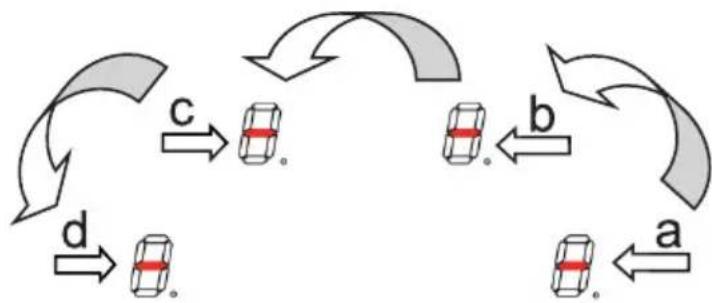

Rovnakým spôsobom, ako je nastavenie výkonu platne, môžete nastavit'aj časovače.

Ak nestlačíte do 20 sekúnd žiadne tlačidlo, platne sa vrátia do pohotovostného režimu.

Detekcia riadu

Funkcia detekcie riadu slúži na bezpečnú prevádzku varnej dosky. Indukčná doska nebude fungovať, ak:

- na platni nie je žiadny riad alebo riad nie je vhodný na použitie na indukčnej doske. V takom prípade nebude možné nastavit výkon a na displeji sa zobrazí „U“. Tento symbol zmizne, hned’ ako na platňu vložíte správny riad.

- odoberte riad z platne, prevádzka sa ukončí. Na displeji sa zobrazí „U“. Symbol zmizne, hned’ ako riad znovu vložíte na platňu. Príprava bude pokračovať na nastavený výkon.

Po dokončení prípravy vypnite platňu. Nedovolte funkcii detekcie riadu sa zbytočne aktivovat.

Spotrebič je vybavený funkciou zvyškového tepla. Ak teplota platne je viac ako 50 °C po jej vypnutí, na displeji sa zobrazí písmeno „H“, ktoré označuje nebezpečenstvo teplej platne. Vyčkajte, až ukazovatel' (písmeno H) zhasne. Inak hrozí riziko popálenia alebo vzniku požiaru.

Funkcia Booster

Táto funkcia skracuje čas prípravy nastavením maximálneho výkonu na 10 minút. Táto funkcia je vhodná na zrýchlenie ohrevu veľkého množstva tekutín alebo omáčok.

Na nastavenie funkcie Booster stlačte tlačidlo Booster, na displeji sa zobrazí symbol P.

Na vypnutie funkcie Booster posuňte prstom po zóne výberu výkonu, kým sa na displeji nezobrazí 0, alebo stlačte symbol „P“.

POZNÁMKA:

Varná doska je vybavená maximálnym výkonom. Ak je funkcia booster aktivovaná a neprekročí maximálny výkon, elektronický systém nariadi znížit automaticky výkon inej zapnutej platne. Na displeji sa rozbliká „9“ počas niekolkých sekúnd a potom sa zobrazí maximálny povolený výkon od „6“ do „8“.

Funkcia časovača

Časovač umožňuje nastaviť čas, za ktorý sa platňa automaticky vypne, a to v rozmedzí od 1 do 99 minút.

Nastavenie a úprava času prípravy

Príklad: Chcete nastavit 16 minút pri výkone 7.

Čas je potvrdený a odpočítavanie sa spustí.

Zastavenie času prípravy

Príklad: Nastavilo sa 13 minút na výkon 7.

Na vypnutie výkonu stlačte vybranú platňu a nastavte výkon zo 7 na 0.

Automatické vypnutie po uplynutí času prípravy

Príklad: Chcete nastavit 29 minút.

Automatická príprava

Všetky platne sú vybavené funkciou automatickej prípravy. Vybraná platňa začne varit na plný výkon určitý čas a potom automaticky zníži výkon na prednastavenú úroveň výkonu.

Vyberte platňu stlačením príslušného tlačidla. Na displeji vybranej platne sa zobrazí „0“ a svetelná kontrolka sa rozsvieti.

Na aktiváciu funkcie automatickej prípravy znovu stlačte zónu výberu výkonu v mieste „9“ a na displeji sa rozblikajú symboly „9“ a „A“.

Na vypnutie funkcie vyberte platňu a stlačte „7“. Potom posuňte prstom po zóne výberu výkonu od 1 do 9.

Funkcia pauzy

Táto funkcia umožňuje dočasne vypnút varnú dosku a znovu ju zapnút s pôvodným nastavením.

Na zapnutie funkcie stlačte tlačidlo II asi na 2 sekundy. Na displeji sa zobrazí II. Na vypnutie funkcie stlačte tlačidlo II asi na 2 sekundy a použite zónu výberu výkonu. Zobrazí sa predchádzajúce nastavenie.

Pamät'

• nastavenie všetkých platní;
• minúty a sekundy časovačov vybraných platní;
• funkciu udržiavania teploty.

Na obnovu posledného nastavenia zapnite varnú dosku tlačidlom 0/I a potom stlačte tlačidlo II pred tým, než svetelná kontrolka prestane blikať. Posledné nastavenie sa obnoví.

Táto funkcia umožňuje varnej doske dosiahnuť a automaticky udržať teplotu približne 70°.

Zabraňuje tak prekypeniu z hrnca a spáleniu pripravovaného jedla.

Táto funkcia môže byť aktivovaná nezávisle od každej platne.

Po odobratí riadu z platne zostane funkcia aktívna asi ešte 10 minút.

Maximálny čas nastavenia funkcie udržania teploty sú 2 hodiny.

Spotrebič je vybavený funkciou zámky ovládacieho panelu, ktorý zabráni náhodnej, príp. nežiaducej zmene nastavenia ovládacieho panelu platní aj časovača.

Na deaktiváciu zámky stlačte súčasne tlačidlá „P“ a „L“ na displeji pravej platne. Potom stlačte „P“.

Princíp indukcie

Indukčná cievka je umiestnená pod každou platňou. Po zapnutí vytvára variabilné elektromagnetické pole, ktoré produkuje indukčný prúd vo feromagnetickej spodnej časti hrnca. Výsledkom je zahriatie dna hrnca umiestneného na platni. Pre správnu prevádzku je potrebné, aby riad bol feromagnetický (môžete si to overiť pomocou malého magnetu), najlepší je liatinový, ocelový, smaltový, antikorový s feromagnetickým dnom.

Naopak nevhodný je riad z medi, čistej nehrdzavejúcej ocele, hliníka, skla, dreva, keramiky, kameniny a pod.

Platňa indukčnej dosky sa automaticky prispôsobí veľkosti riadu. Ale s príliš malým priemerom riadu nebude toto fungovať. Priemer riadu je závislý od priemeru platne. Ak platňa nedeteguje riad, na displeji sa zobrazí U.

Vhodný riad

Nepoužívajte riad s drsným dnom, kedže by dno mohlo poškriabať sklokeramický povrch. Dná správneho riadu by mali byť hrubé a ploché. Pred použitím a položením na varnú dosku sa uistite, že je dno riadu čisté a suché.

Položte riad na platňu pred jej zapnutím.

Vždy používajte pokrievky na riad. Dná by nemali byt menšie alebo väčšie než je priemer platne. Mali by byt aspoň rovnako veľké, ako je platňa – pozrite obrázky nižšie, aby sa zabránilo plytvaniu energiou.

• Položte riad na platňu pred jej zapnutím. Ak zapnete platňu pred položením riadu, potom sa platňa nezapne a zobrazí sa len displej.
• Na skrátenie času prípravy použite pokrievku.
• Hned'ako sa tekutina začne varit, znížte teplotu.
• Znížte množstvo vody alebo tuku na minimum na skrátenie času prípravy.
• Vyberte príslušnú teplotu pre danú prípravu potravín.

POZNÁMKA:

Pre indukčné varné dosky je vhodný kvalitný kovový riad. Aby ste zistili, či je riad vhodný na indukciu, použite magnet. Ak je magnet pritahovaný, je riad vhodný na indukciu. Ak je však odpudzovaný, takýto riad nepoužívajte.

Príklady nastavenia výkonu

(iba odporúčanie)

1 – 2	RozpustenieOhrev	Omáčky, maslo, čokoláda, želatína
2 – 3	Mierny ohrevRozmrazovanie	Ryža, puding, cukrový sirup, sušená zelenina, ryby, zmrazené výrobky
3 – 4 Varenie v pare Zelenina, ryby, mäso
4 – 5 Voda Na zemiaky, polievky, cestoviny, čerstvú zeleninu
6 – 7 Stredný ohrev Mäso, vajcia, údeniny, guláš, rolády, vnútornosti
7 – 8 Varenie Zemiaky, smaženie
9 Smaženie, opekanie, varenie vody Steaky, omelety, smažené pokrmy, voda
Booster Smaženie, opekanie, varenie vody Steaky, omelety, smažené pokrmy, voda

ČAST 4: ČISTENIE A ÚDRŽBA

Pred čistením sa uistite, že je spotrebič vypnutý, prívodný kábel je odpojený od sietovej zásuvky, príp. je vypnutý istič, v ktorom je spotrebič zapojený.

Varnú dosku čistite po každom jej použití. Tým zabránite pripalovaniu zvyškov potravín.

Na čistenie používajte iba špeciálne čistiace prostriedky pre sklokeramické varné dosky, ktoré sa môžu použit, aj ked'je doska ešte vlažná. Opláchnite a utrite dosucha čistou látkovou alebo papierovou utierkou.

Môžete použit aj špeciálnu škrabku na odstránenie pripálených potravín. Lepkavé potraviny, napr. cukor, sa musia odstránit okamžite po ich rozliatí, skôr ako povrch vychladne.

Škrabka je vybavená žiletkou, ktorá je veľmi ostrá. Zaobchádzajte so škrabkou opatrne. Uchovávajte mimo dosahu detí.

Na odstránenie pripálených potravín navlhčite mäkkú hubku a odstráňte pripálené potraviny pomocou navlhčenej mäkkej hubky.

Nepoužívajte brúsne hubky ani drôtenky, žieravé čistiace prostriedky, čistiace prostriedky v spreji ani žiadne ostré predmety na čistenie povrchu varnej dosky.

Nepoužívajte parný čistič na čistenie potravín.

Pravidelnou údržbou predlížite životnosť vašej varnej dosky.

ČASŤ 5: INŠTALÁCIA SPOTREBIČA

Bezpečnostné opatrenia

• Spotrebič sa MUSÍ inštalovať správnym spôsobom z technického hľadiska a v zhode s týmto návodom na montáž a podľa platných právnych predpisov v mieste inštalácie. Za možné poškodenia spôsobené neadekvátnou inštaláciou je zodpovedná inštalujúca osoba.
• Zapájať spotrebič smie iba autorizovaný technik, ktorý sa musí riadiť ustanoveniami spoločnosti dodávajúcej elektrickú energiu v mieste inštalácie.
• Z hľadiska ochrany ide o spotrebič typu I a smie sa uvádzat do prevádzky iba v prípade, že bol pri zapojení riadne uzemnený.
• V prípade, že tento spotrebič nebude správne pripojený na svorku uzemnenia alebo bude uvedený do prevádzky bez odbornej inštalácie, môže pri jeho použití dôjst k tažkým zraneniam. Výrobca nie je zodpovedný za nesprávne použitie a možné škody spôsobené nesprávnou elektrickou inštaláciou.
• Z hľadiska elektrického istenia je potrebné inštalovať poistky typu B alebo C.
• Ak nie je spotrebič opatrený zástrčkou, je potrebné inštalovať vhodné prostriedky na odpojenie od elektrickej siete a to v súlade s platnými inštalačnými predpismi platnými v mieste inštalácie.
• Prívodný kábel sa smie viest takým spôsobom, aby sa nedotýkal horúcich častí varnej dosky alebo sporáka.
• Indukčné varné dosky je možné inštalovať iba nad rúry s odvetraním od rovnakého výrobcu.
• Pod varnou doskou nesmie byť umiestnená chladnička, umývačka, sporák bez ventilácie ani práčka.
• Ak bola varná doska nainštalovaná nad zásuvku, kovové predmety nachádzajúce sa v zásuvkovom priestore by vplyvom cirkulácie vzduchu pochádzajúceho z ventilácie varnej dosky mohli dosiahnuť vysoké teploty, a preto odporúčame použitie oddelovacieho panelu.
• Ako vhodný oddel'ovací panel môžete použit drevenú dosku alebo kúpiť adekvátne príslušenstvo.
• Akýkol'vek zásah do spotrebiča, a to aj výmenu prívodného kábla, smie vykonávaťíba odborný autorizovaný servis.

UPOZORNENIE:

Výrobca, dovozca ani distribútor nenesie zodpovednosť za poškodenie, škodu z dôvodu nesprávnej inštalácie alebo zapojenia.

Výber miesta inštalácie

• Do výšky minimálne 65 cm nad dosku neumiestňujte žiadny iný spotrebič.
• Odsávač pár musí byt inštalovaný podľa pokynov výrobcu odsávača.
• Stena v zadnej časti inštalovanej dosky musí byť vyrobená z nehorľavého materiálu.
• DÍžka prívodného kábla nesmie prekročit' 2 metre.

- Pracovná doska musí byť rovná a vodorovne umiestnená. Pred inštaláciou spotrebiča robte výrezy do vstavaného nábytku. Odstráňte všetky triesky a hobliny, v opačnom prípade by mohlo dôjst' k funkčnej poruche elektrických súčiastok. Súčasne zaistite, aby po realizácii výrezových prác bola zaistená stabilita nábytku.

- Povrchy rezov je nutné ošetriť tak, aby boli odolné proti teplote a vlhkosti (mohlo by dôjst'k ich napučaniu).

- Nábytok určený na vstavanie musí byť odolný až do teploty 100 °C.

- Minimálna vzdialenost' od výrezu k bočnej stene musí byt': 40 mm. Neumiestňujte varnú dosku medzi dve bočné steny. Ak bude takto umiestnená, je potrebné zachovať minimálnu vzdialenost' 200 mm pri jednej z oboch bočných stien.

- Minimálna hrúbka pracovnej dosky, do ktorej sa bude inštalovať varná doska:

• 30 mm, ak je inštalovaná nad rúru;

- 20 mm, ak je inštalovaná bez rúry alebo nad zásuvku.

- Na odvetranie varnej dosky zaistite otvor v hornej časti zadnej steny nábytku so šírkou 300 mm a výškou 45 mm a 20 mm medzeru medzi zadnou stenou nábytku a kuchynskou stenou. Ak budete inštalovat varnu dosku nad zásuvku, je potrebné zachovať minimálnu vzdialenost 65 mm medzi zásuvkou a vrchnou častou pracovnej dosky.

Vyberte spotrebič z balenia a odstráňte všetky reklamné a propagačné materiály, aby ste sa uistili, že nie je spotrebič poškodený. Ak sa spotrebič alebo prívodný kábel poškodil, nepoužívajte spotrebič, ale kontaktujte autorizované servisné stredisko.

Rozmer otvoru na výrez: 420 × 490 mm. Vyrežte otvor zodpovedajúcich rozmerov.

Okolo spodného okraja varnej dosky nalepte jednostrannú samolepiacu pásku – pozrite obrázok nižšie. Nenaťahujte ju príliš.

Do vyrezaného otvoru v pracovnej doske vložte varnú dosku.

Pred vložením rúry je potrebné odstránit zadný kuchynský panel v mieste otvárania rúry, aby sa zaistilo chladenie. Predná časť kuchynskej časti musí mať otvor najmenej 5 mm.

UPOZORNENIE:

Túto sklokeramickú varnú dosku v žiadnom prípade nelepte!

Pred elektrickým zapojením skontrolujte nasledujúce:

• Napätie uvedené na typovom štítku spotrebiča (v zadnej časti) sa musí rovnat napätiu vo vašej sietovej zásuvke.
  • Obvod, do ktorého budete spotrebič zapájať, musí zaistiť zataženie daným spotrebičom (pozrite typový štítok).
• Napájací zdroj musí byť uzemnený v súlade s ustanovenými platnými predpismi a musí byť v dobrom stave.
• Istič obvodu, v ktorom je spotrebič zapojený, musí zostat’ lahko dostupný.
• Ak nie je dostupný príslušný elektrický obvod ani istič, je potrebné, aby ho inštaloval kvalifikovaný elektrikár pred inštaláciou a zapojením spotrebiča.

Elektrické zapojenie smie vykonať iba autorizovaný servis alebo na to registrovaný elektromontér!

Zlým zapojením dôjde k nezvratnému poškodeniu prístroja, ktoré nemusí byť následne uznané na záruku.

Pred zapojením nechajte skontrolovať, či napätie, ktoré je uvedené na typovom štítku, súhlasí s napätím vašej rozvodnej siete.

Pripájacie napätie u spotrebitel'a (230 V proti N) musí overit' technik pomocou meracieho zariadenia.

Dížka pripájacieho kábla musí byt 1,5 m tak, aby ste mohli prístroj zapojiť, skôr ako ho posuniete k stene.

Ochranné vedenie musí byť vyhotovené podľa platných predpisov a noriem.

Spotrebič môže byť zapojený iba do siete 230 V \~ 50/60 Hz.

Prepojovacia skrinka je umiestnená pod zadnou častou spotrebiča. Na jej otvorenie použite skrutkovač.

Sietová zásuvka Pripojenie	Priemer kábla Kábel	Ochranná poistka
230 V ~ 50/60 Hz 1 fáza +	N 3 × 2,5 mm^2		H05 VV-FH05 RR-F	25 A*
400 V ~ 50/60 Hz 2 fázy +	N 4 × 1,5 mm^2		H05 VV-FH05 RR-F	16 A*

* vypočítané súbežne s faktorom podľa štandardu EN 60 335-2-6/1990

Pripojenie dosky

Nastavenie konfi gurácie:

Pre rôzne typy prepojenia použite mosadzné mosty, ktoré sú v skrinke vedla koncoviek.

Jedna fáza 230 V \~ 1P+N

Časté utahovanie a uvolňovanie skrutiek môže poškodit' efektivitu dotiahnutia už raz dotiahnutých skrutiek. Odporúčame manipulovat' so skrutkami čo najmenej, aby nedoslo k poškodeniu závitov. Uistite sa, či sú skrutky správne vložené a dotiahnuté.

ČAST 6: RIEŠENIE PROBLÉMOV

Chybové hlásenie E4

Pred vykonaním nižšie uvedených krokov sa uistite, či:

• na doske nie je žiadny riad;
• vezmite hrniec s feromagnetickým dnom s priemerom minimálne 16 cm;
• odpojte spotrebič od siete vybratím poistky alebo vypnutím ističa;
• po 2 minútach znovu zapojte do siete a spustite nápravný proces;
• nepoužívajte tlačidlo 0/1.

Krok 1

1. Stlačte a podržte číslo 2 na nižšie uvedenom obrázku. Na všetkých displejoch sa zobrazí „-“.
2. Súčasne druhou rukou postupne stlačte krátko a rýchlo tlačidlo každej platne v poradí vyznačenom na obrázku nižšie od a do d.
   Dvojité pípnutie znamená objavenú chybu. Ak sa tak stane, začnite znovu od bodu 1.

1. Odoberte prsty z ovládacích tlačidiel a stlačte tlačidlo pod číslom 1 na obrázku na niekol'ko sekúnd, kým sa nerozbliká symbol E.
2. Vyčkajte, až symbol E prestane blikat.
3. Vyčkajte ešte niekolko sekúnd, symbol E sa automaticky zmení na C. Existujúce nastavenie sa zrušilo.

POZNÁMKA:

Pri indukčných varných doskách s 3 varnými zónami nie je pravá zadná platňa (b) prítomná, preto stlačte 2-krát pravú prednú platňu (a), teda a - a - c - d.

Krok 2

Nové nastavenie.

1. Vezmite hrniec s feromagnetickým dnom s priemerom minimálne 16 cm.
2. Vyberte platňu stlačením tlačidla pre jej výber.
3. Položte hrniec na vybranú platňu.
4. Vyčkajte, až sa symbol C zmení na „-“. Vybraná platňa bude konfi gurovaná.
5. Postupujte rovnakým spôsobom so všetkými platňami so symbolom C.
6. Platne budú konfi gurované, hned'ako displeje zhasnú.

SK - 16

POZNÁMKA:

Používajte rovnaký hrniec pre všetky platne.

Nikdy nevkladajte viac hrncov na platne súčasne počas konfi gurácie.

Ak problém pretrváva, obrátte sa na autorizované servisné stredisko.

Varná doska alebo platňa sa nezapli.

• Varná doska je zle zapojená do siete.
• Ochranná poistka je odrezaná.
• Funkcia zámky je aktivovaná.
• Dotykové tlačidlá sú pokryté vrstvou tuku alebo vody.
• Na tlačidlách je cudzí predmet.

• Na platni nie je žiadny riad.
• Riad na platni nie je vhodný pre indukčné varné dosky.
• Vel'kost' dna je príliš malá.

Na displeji ovládacieho panelu je symbol C alebo E.

Jedna alebo všetky platne sú nefunkčné.

• Bol aktivovaný bezpečnostný systém.
• Zabudli ste vypnút platne dlhý čas.
• Jedno alebo viac dotykových tlačidiel sú zakryté.
• Riad je prázdny a jeho dno je prehriate.
• Doska je tiež vybavená automatickou redukciou úrovne výkonu a poistkou proti prehriatiu.

Neustála ventilácia po vypnutí dosky.

• Nejde o poruchu, vetrák chráni proti prehriatiu elektrické súčasti.
• Vetrák sa automaticky zastaví.

Automatická príprava sa nespustila.

• Platňa je príliš horúca (symbol H).
• Je nastavený najvyšší výkon prípravy (9).

Na displeji sa zobrazil symbol L.

- Pozrite podkapitolu „Zámka ovládacieho panelu“.

Na displeji sa zobrazil symbol U.

- Pozrite podkapitolu „Funkcia udržania teploty“.

Na displeji ovládacieho panelu je symbol / alebo Er03.

- Predmet alebo tekutina zakrývajú ovládacie tlačidlá. Symbol zmizne, hned' ako sú tlačidlá uvoľnené alebo čisté.

Na displeji ovládacieho panelu je symbol E3 alebo E7.

- Použitý riad nie je vhodný. Použite iný.

Ak niektorý zo symbolov pretrváva, obrátte sa na autorizovaný servis.

ČASŤ 7: TECHNICKÉ ŠPECIFIKÁCIE

MODEL PHD 4313S
L'avá predná platňa	Priemer: 200 mmNominálny výkon 2 300 WBooster 3 000 W
L'avá zadná platňaPravá platňa	Priemer: 180 mmNominálny výkon 1 100 WBooster 1 400 W
Časovač Áno
Indikácia nádoby Áno
Booster Áno
Celkový príkon 5 800 W
Indikácia zvyškového tepla Áno
Detská zámka Áno
Automatické vypnutie Áno
Vypnutie pri pretečení Áno
Funkcia Stop & Go Áno
Napätie 220/240 V ~ 50/60 Hz

POZNÁMKA:

Vyššie uvedené dáta podliehajú zmenám.

POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM

Použitý obalový materiál odložte na miesto určené obcou na ukladanie odpadu.

LIKVIDÁCIA POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZARIADENÍ

Tento symbol na produktoch alebo v sprievodných dokumentoch znamená, že použité elektrické a elektronické výrobky nesmú byť pridané do bežného komunálneho odpadu. Pre správnu likvidáciu, obnovu a recykláciu odovzdajte tieto výrobky na určené zberné miesta. Alternatívne v niektorých krajinách Európskej únie alebo v iných európskych krajinách môžete vrátit svoje výrobky miestnemu predajcovi pri kúpe ekvivalentného nového produktu. Správnou likvidáciou tohto produktu pomôžete zachovať cenné prírodné zdroje a napomáhate prevencii potenciálnych negativnych dopadov na životné prostredie a ľudské zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácii tohto druhu odpadu môžu byť v súlade s národnými predpismi udelené pokuty.

Pre podnikové subjekty v krajinách Európskej únie

Ak chcete likvidovat' elektrické a elektronické zariadenia, vyžiadajte si potrebné informácie od svojho predajcu alebo dodávatel'a.

Likvidácia v ostatných krajinách mimo Európskej únie

Tento symbol je platný v Európskej únii. Ak chcete tento výrobok zlikvidovať, vyžiadajte si potrebné informácie o správnom spôsobe likvidácie od miestnych úradov alebo od svojho predajcu.

Tento výrobok spíňa všetky základné požiadavky smerníc EÚ, ktoré sa naň vztahujú.

Zmeny v texte, dizajne a technických špecifikáciách sa môžu meniť bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu.

POZNÁMKY

Dovozce:

FAST ČR, a.s.
