Typ produktu	Digestor
Model	PEI 9703
Značka	Philco
Napájanie	220-240 V ~ 50 Hz
Priemer výstupu vzduchu	150 mm
Počet rýchlostí	3 (digitálne ovládanie) alebo 5 (variant s LCD displejom)
Hlučnosť (rýchlosť 1)	36 dB
Hlučnosť (rýchlosť 2)	43 dB
Hlučnosť (rýchlosť 3)	48 dB
Maximálny prietok vzduchu	335 m³/h (rýchlosť 3)
Typ filtra	Hliníkový (umývateľný) + Voliteľný uhlíkový filter
Osvetlenie	50 W halogén alebo 20 W (podľa modelu)
Inštalačná výška (elektrická varná doska)	Minimálne 65 cm
Inštalačná výška (plynová varná doska)	Minimálne 75 cm
Funkcia časovača	Automatické vypnutie (15 min) na modeloch s diaľkovým ovládaním
Ovládací panel	Digitálne tlačidlá alebo LCD displej (podľa modelu)
Typ montáže	Nástenný alebo stropný
Materiál	Temperované sklo, nehrdzavejúca oceľ
Bezpečnostné prvky	Vyžaduje sa uzemnenie, poistka max 6A, dohľad nad deťmi
Údržba	Čistite hliníkové filtre mesačne, vymieňajte uhlíkový filter každé 3-5 mesiacov
Záruka	Pozrite si záručný list; manipulácia ruší záruku

Často kladené otázky - PEI 9703 Philco

Aká je odporúčaná inštalačná výška digestora Philco PEI 9703?

Pre elektrické varné dosky inštalujte aspoň 65 cm nad. Pre plynové varné dosky aspoň 75 cm nad.

Ako čistím hliníkové filtre?

Odstráňte filtre stlačením spony. Umyte ich v teplej vode s prostriedkom na umývanie riadu alebo v umývačke riadu (max 60°C). Pred opätovnou inštaláciou nechajte úplne vyschnúť. Na modeloch s displejom po vyčistení stlačte a podržte tlačidlo ventilátora na 3 sekundy na resetovanie indikátora filtra.

Kedy by som mal vymeniť uhlíkový filter?

Uhlíkový filter vymieňajte každé 3 až 5 mesiacov v závislosti od používania. Uhlíkový filter nie je súčasťou digestora a je potrebné ho zakúpiť samostatne.

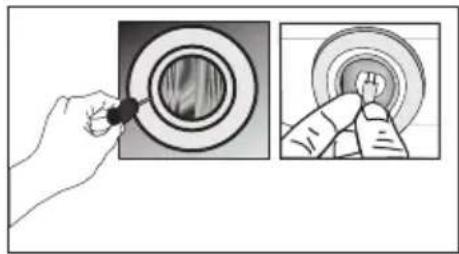

Ako vymením žiarovku?

Najprv vypnite digestor a odpojte ho. Odstráňte hliníkový filter. Pre 50 W halogénové žiarovky stlačte držiak nadol a otočte proti smeru hodinových ručičiek. Pre 20 W žiarovky odstráňte sklenený kryt skrutkovačom a vytiahnite žiarovku nadol. Vždy používajte žiarovky s rovnakými špecifikáciami.

Čo mám robiť, ak digestor neštartuje?

Skontrolujte, či je napájací kábel zapojený do správne uzemnenej zásuvky 220-240 V. Uistite sa, že vypínač motora je v polohe 'Zapnuté'. Ak používate diaľkové ovládanie, skontrolujte batérie.

Ako nastavím časovač na modeloch s digitálnym ovládaním?

Na modeloch s diaľkovým ovládaním (3 rýchlosti) stlačte a podržte požadované tlačidlo rýchlosti na 2 sekundy na aktiváciu 15-minútového časovača. Na LCD modeloch použite tlačidlá M alebo O na nastavenie odpočítavania alebo smeru časovača.

Prečo je výkon odsávania slabý?

Skontrolujte, či nie sú hliníkové filtre znečistené. Vyčistite ich podľa pokynov. Ak digestor recirkuluje (bez vonkajšieho odvodu), skontrolujte aj uhlíkový filter. Uistite sa, že okná sú zatvorené pre správne vetranie.

Môžem používať digestor bez uhlíkového filtra?

Áno, ak je digestor odvetrávaný von. Ak recirkuluje dovnútra, uhlíkový filter je povinný na absorpciu pachov.

Aké bezpečnostné opatrenia mám dodržať počas inštalácie?

Uistite sa, že strop alebo stena unesie aspoň 40 kg. Použite správne uzemnenú zásuvku. Všetky elektrické práce musí vykonať kvalifikovaný elektrikár. Pod digestorom nepoužívajte flambovanie.

Ako zlikvidujem starý digestor?

Nevyhadzujte ho do domáceho odpadu. Odneste ho na určené zberné miesto na recykláciu elektrických a elektronických zariadení. Podrobnosti získate od miestnych úradov.

NÁVOD NA OBSLUHU PEI 9703 Philco

Đakujeme, že ste si kúpili výrobok značky PHILCO. Aby váš spotrebič slúžil čo najlepšie, prečítajte si všetky pokyny v tomto návode.

OBSAH

ČASŤ 1: DÔLEŽITÉ BEZPEČNOSTNÉ OPATRENIA ...... 2

ČASŤ 2: POPIS PRÍSTROJA....4

ČAST 3: INSTALÁCIA 5

Rozbalenie 5

Rozmery výrobkov 5

Umiestnenie....6

Zloženie a inštalácia výrobku....6

Modely s digitálnym ovládaním – 3 rýchlosti ....13

Modely s digitálnym ovládaním – 5 rýchlostí 13

Modely s LCD displejom – 5 rýchlostí....14

Tipy na použitie....15

ČAST 5: ÚDRŽBA A ČISTENIE.... 16

Výmena svetla 16

Čistenie....17

ČAST 6: PRED TÝM, NEŽ ZAVOLÁTE DO SERVISU 19

ČAST 7: TECHNICKÉ SPECIFIKÁCIE ...... 20

ČASŤ 1: DÔLEŽITÉ BEZPEČNOSTNÉ OPATRENIA

Odporúčania:

Pred inštaláciou a ovládaním tohto odsávača pár si pozorne prečítajte tieto inštrukcie.

Nižšie si zapíšte sériové číslo, ktoré nájdete na typovom štítku odsávača pár. Je nevyhnutné, aby ste si tento návod na obsluhu uchovali, aby ste ho mohli použit' v budúcnosti. Ak chcete spotrebič predat', odovzdat'dalšiemu majiteľovi alebo ked' sa budete stahovať, vždy sa presvedčte, že je k spotrebiču priložený tento návod na obsluhu, aby sa mohol aj nový vlastník oboznámit' s používaním spotrebiča a príslušným varovaním.

SÉRIOVÉ ČÍSLO:

Dôležité bezpečnostné inštrukcie

• Tento spotrebič je určený iba na použitie v domácnosti.
• Pred zapojením vidlice prívodného kábla sa uistite, že napätie uvedené na typovom štítku prístroja zodpovedá napätiu vo vašej sietovej zásuvke. Vidlicu prívodného kábla zapojte do sietovej zásuvky s napätím 220 – 240 V \~ 50 Hz.
• Použite iba riadne uzemnenú zásuvku. Spotrebič môže byť zapojený iba do riadne uzemnenej zásuvky.
  • Všetky elektrické zapojenia musí zaistiť kvalifikovaný elektrikár.
• Inštalácia vykonaná nekvalifikovanou osobou môže spôsobit nesprávnu funkčnosť, poškodenie spotrebiča, vznik požiaru alebo zranenie osôb.
• Výrobca ani jeho distribútor nie sú zodpovední za spôsobené škody vzniknuté nesprávnou alebo neodbornou inštaláciou, zapojením alebo ovládaním. Zásahom nekvalifikovanej osoby do spotrebiča sa spotrebitel'zrieka nároku na záručnú opravu.
• Prívodný kábel nevystavujte nadmernému tlaku alebo zátaži, nekladte naň tažké predmety, nesmie byt zamotaný ani sa po ňom nesmie šliapat. Neumiestňujte prívodný kábel do alebo na zdroje tepla, ako sú sporáky, kúrenie alebo iné generátory tepla. V opačnom prípade môže dôjst k poškodeniu prívodného kábla alebo vzniku požiaru.
• Vidlicu prívodného kábla zapájajte do sietovej zásuvky, až ked'je inštalácia celkom dokončená.
• Zástrčka prívodného kábla slúži ako odpájacie zariadenie a z tohto dôvodu musí zostat' sietová zásuvka lahko prístupná v prípade nebezpečenstva, ak nejde o zapnutie do svorkovnice.
• Nedotýkajte sa osvetlenia, ak je spotrebič dlho v prevádzke. Osvetlenie sa používaním zahrieva a môže dôjst k popáleniu.
• Tento spotrebič je určený na odsávanie pár v bežnom domácom použití. Nepoužívajte spotrebič na iné účely, než na ktoré je určený. V opačnom prípade sa vystavujete riziku vzniku nebezpečnej situácie aj straty záručného plnenia.
• Dodržujte inštrukcie o inštalácii a odvetrávaní (s výnimkou použitia krbu).
• Nefl ambujte pod odsávačom pár.
• Pravidelne vymieňajte filtre v odsávači pár. V opačnom prípade hrozí riziko požiaru.
• Používajte iba filtre vhodné do odsávača pár. Typ vám odporučí výrobca alebo jeho distribútor.
• Nepoužívajte spotrebič bez vloženého hliníkového filtra. Nevyberajte filtre, ak je spotrebič zapnutý.
• Pravidelne čistite spotrebič, aby ste zabránili vzniku nebezpečnej situácie.
• Pred čistením, výmenou filtra, premiestnením alebo inou údržbou, vypnite spotrebič a vytiahnite vidlicu prívodného kábla zo sietovej zásuvky alebo vypnite príslušný istič.
• Ak v rovnakej miestnosti používate súčasne iný spotrebič na plyn alebo zemný plyn, výpary tohto spotrebiča musia byť priestorovo izolované.

• Ak je komín spojený s odťahom odsávača pár, použite potrubie s priemerom 150 alebo 120 mm. Spojenie potrubia by malo byť čo najkratšie.

• Udržujte obalové materiály mimo dosahu detí. Mohlo by dôjst k ich poraneniu alebo uduseniu.

• Deti by mali byť pod dozorom, aby sa zaistilo, že sa so spotrebičom nebudú hrat. Ak je prívodný kábel poškodený, prestaňte spotrebič používať. Nechajte kábel vymenit v autorizovanom servise alebo inou kvalifi kovanou osobou. V žiadnom prípade nevymieňajte prívodný kábel sami.

Tento spotrebič nie je určený pre osoby (vrátane detí) so zníženou fyzickou, zmyslovou alebo mentálnou schopnosťou alebo osoby s obmedzenými skúsenostami a znalostami, ak nad nimi nie je vedený odborný dohlad alebo podané inštrukcie zahrňujúce použitie tohto prístroja osobou zodpovednou za ich bezpečnost.

Upozornenie pri prevoze a prenose

Obalové materiály sú použité z recyklovaných materiálov, preto ich zlikvidujte s ohľadom na životné prostredie podľa platných predpisov.

Pri prenose spotrebič uchopte za príslušné držadlá.

POZNÁMKA:

Odporúčame uchovať originálny obal aspoň počas záručnej lehoty v prípade nutnosti reklamácie a prevoze do autorizovaného servisného strediska. Dodržujte symboly na prepravnej škatuli.

Ak nemáte originálnu prepravnú škatulu, dodržujte nasledujúce inštrukcie:

a) Nekladte na spotrebič žiadne tažké predmety, ktoré by mohol spotrebič počas prepravy poškodit.
b) Chráňte spotrebič pred nárazmi, pádmi a pod.
c) Zabalte spotrebič napr. do bublinkovej fólie, ktorá zabráni poškodeniu spotrebiča.

POZNÁMKA:

Uhlíkový fi Iter nie je súčastou balenia.

POZNÁMKA:

Ak je stavba vybavená systémom rekuperácie, je potrebné, aby bol spotrebič nastavený na vnútornú cirkuláciu vzduchu (bez zaistenia odsávania). V takom prípade je potrebné dokúpiť uhlíkový filter.

ČASŤ 2: POPIS PRÍSTROJA

PEI 9703

Dialkové ovládanie (Volitelné príslušenstvo)

A. Zapnutie/vypnutie spotrebiča
B. Zvýšenie účinnosti odsávania
C. Zníženie účinnosti odsávania
D. Zapnutie/vypnutie osvetlenia

ČAST 3: INŠTALÁCIA

Rozbalenie

• Po rozbalení odstráňte zo spotrebiča všetky obalové a reklamné štítky.
• Skontrolujte, či nie je spotrebič poškodený a či balenie obsahuje všetky náležitosti uvedené v tomto návode.
• Ak bol spotrebič poškodený počas prepravy, kontaktujte autorizované servisné stredisko.
  • V žiadnom prípade nepoužívajte poškodený spotrebič.

DÔLEŽITÉ:

Dodávané príslušenstvo (v závislosti od modelu)

Spätnú klapku odsávania je potrebné nainštalovať do vzduchového výstupu odsávača pár (ak nie je už inštalovaný z výroby).

Umiestnenie

Odsávač pár inštalujte do výšky aspoň 65 cm od elektrickej varnej dosky alebo do výšky 75 cm od plynovej varnej dosky.

Zloženie a inštalácia výrobku

Prichytky, skrutky a závesná doska sa dodávajú spoločne s odsávačom pár.

DÔLEŽITÉ:

Pred inštaláciou a používaním spotrebiča si najprv prečítajte všetky pokyny a uistite sa, že hodnoty napätia a frekvencie uvedené na typovom štítku, sú zhodné s hodnotami napätia a frekvencie vašej elektrickej siete.

Odporúčame, aby spotrebič pripojil servisný technik alebo iná kvalifikovaná osoba v súlade s miestnymi predpismi a pokynmi.

Pred začatím inštalácie

• Skontrolujte, či kúpený výrobok má správne rozmery pre zvolené miesto inštalácie. Navyše si overte, či je k dispozícii elektrická zásuvka, ktorá zostane prístupná aj po namontovaní odsávača.
  • Pred inštaláciou odsávača pár sa uistite, že boli vykonané všetky potrebné murárske práce.
  • Zaistite, aby všetky elektrické pripojenia vykonávala kvalifikovaná osoba.
  • Pred inštaláciou odsávača pár odporúčame vybrat hliníkové filtre.
• Skontrolujte, či sa vnútri výrobku nenachádzajú žiadne obalové materiály ani akékol'vek iné materiály, napr. návod, záručný list alebo vrecúška so skrutkami. Tieto je potrebné vybrat' a uschovať na prípadné dalšie použitie v budúcnosti.
• Odporúčame odpojit a premiestnit bokom voľne stojace alebo zabudované sporáky, aby ste získali ľahší prístup k zadnej stene, príp. k stropu. Ak to nie je možné, umiestnite ochranný materiál na pracovnú plochu, varnú dosku alebo na sporák. Týmto zabránite poškodeniu týchto plôch.
• Na potrebné zmontovanie odsávača pár si zvolte rovnú plochu. Zakryte ju ochranným materiálom a položte na ñu všetky časti odsávača a upevňovacie pryky.

• Je potrebné, aby kvalifikovaný technik overil vhodnosť dodávaného spojovacieho materiálu a d'alších súčiastok pre konkrétny typ steny alebo stropu. Stena a strop musia byť dostatočne pevné, aby udržali hmotnosť odsávača.

• Nepripevňujte tento odsávač pár k stene alebo skrinkovému nábytku pomocou obkladania, omietania ani ho neprilepujte silikónovým lepidlom. Spotrebič je navrhnutý iba pre inštaláciu na stenu, príp. na strop.

• Odporúčame, aby spotrebič vždy inštalovali dve osoby.

Ak je váš odsávač pár určený na inštaláciu k stropu, dodržujte nasledujúci pokyn.

• Odsávač pár je potrebné zavesit' iba na stropných nosníkoch alebo na zátažových spojniciach stropných nosníkov.
• Nezavesujte odsávač pár na stropné podhlady.
• Strop musí mat' nosnost' minimálne 40 kg.
• Hrúbka stropu musí byť minimálne 30 mm.

DÔLEŽITÉ: ODSÁVAČ PÁR JE MOŽNÉ PRIPOJIŤ K ELEKTRICKEJ SIETI AŽ PO DOKONČENÍ CELEJ JEHO INŠTALÁCIE.

1) Inštalácia závesnej dosky

Umiestnite závesnú dosku na strop a vyznačte miesta na vyvítanie otvorov na skrutky. Uistite sa, že predná časť závesnej dosky (označená „FRONT“) bude mať rovnaký smer ako ovládací panel.

a) Do vyznačených miest A, B, C, D vyvítajte 10mm otvory na skrutky. V závislosti od povrchu stropu použite príslušnú vel'kosť vrtáka.
b) Do vyvrtaných otvorov A, B, C, D vložte príchytky. Uistite sa, že sú príchytky správne a riadne usadené.
c) Pomocou skrutiek (5,5 × 45) pripojte závesnú dosku k stropu. Skontrolujte, či je závesná doska pripevnená pevne a riadne.

2) Inštalácia uholníkov

Predné uholníky musia byť inštalované v l’avo-pravom smere a zadné uholníky opačne.

Podl'a obrázka nižšie pripevnite uholníky k základni motora. Výšku odsávača pár môžete nastaviť práve rôznym umiestnením uholníkov k motorovej jednotke. Uistite sa, že sú všetky uholníky inštalované v rovnakej výške a predná časť motorovej jednotky je v rovnakom smere, ako sú predná časť závesnej dosky a ovládací panel.

3) Inštalácia komínov k motorovej jednotke

Vložte vnútorný komín do vonkajšieho komína. Na dočasné spojenie komína použite skrutky z motorovej jednotky. Komín potom nebude padať pri inštalácii k závesnej doske. Otvory na skrutky vnútorného komína by sa mali hodit’ k motorovej jednotke.

4) Pripevnenie motorovej jednotky k závesnej doske

Zdvihnite motorovú jednotku a volné konce uholníka zarovnajte s rohmi na závesnej doske (pozrite obrázok nižšie). Dbajte na to, aby predná časť závesnej dosky bola v rovnakom smere ako predná časť motorovej jednotky a tiež ako ovládací panel.

Pomocou skrutiek (3,5 × 9,5) pripevnite konce uholníkov s rohmi závesnej dosky.

Miesto na pripojenie k závesnej doske

5) Inštalácia hliníkovej odtahovej rúrky

Hliníkovú rúrku nasadte jedným koncom na koncovku odsávania a druhý koniec zapojte do vzduchového odtahu. Skontrolujte, či sú oba konce riadne pripevnené a zaistené.

6) Pripojenie vnútorného komína

Vytiahnite vnútorný komín smerom hore. Zarovnajte so závesnou doskou a pomocou skrutiek (3,5 × 9,5) pripevnite.

Miesto na pripojenie vnútorného komína

7) Vybratie rozdel'ovacej dosky

Na vybratie rozdelovacej dosky podržte dosku v príslušných bodoch napravo a nal'avo a zatiahnite smerom dole.

8) Pripojenie ovládacej jednotky k motorovej jednotke

Počas montáže zapojte tak, ako znázorňuje obrázok nižšie, na aktiváciu ovládacieho panelu. Na pripojenie najprv ohnite jazýčky smerom von. Tie sa potom upevnia po vykonanom pripojení.

Ak používate odsávač pár bez zaisteného odsávania, je potrebné, aby ste použili uhlíkový filter. Uhlíkový filter nie je súčastou dodávky. Kontaktujte svojho predajcu alebo autorizované servisné stredisko pre možnosť kúpy takéhoto fi ltra.

• Pred inštaláciou alebo výmenou uhlíkového filtra sa uistite, že je spotrebič vypnutý a odpojený od sietovej zásuvky alebo vypnite príslušný istič.
• Uhlíkový filter je potrebné vymieňať pravidelne každých 3 – 5 mesiacov v závislosti od použitia spotrebiča.
• Nikdy uhlíkový filter neumývaite vo vode, ak výrobca filtra neurčí inak.
• Hliníkové filtre musia byť vždy inštalované, aj ked'nie je uhlíkový filter inštalovaný. Nepoužívajte spotrebič bez hliníkového fi ltra.

1. Pre správnu prevádzku spotrebiča je potrebné inštalovať uhlíkový filter. Počet a typ sa líšia v závislosti od modelu.

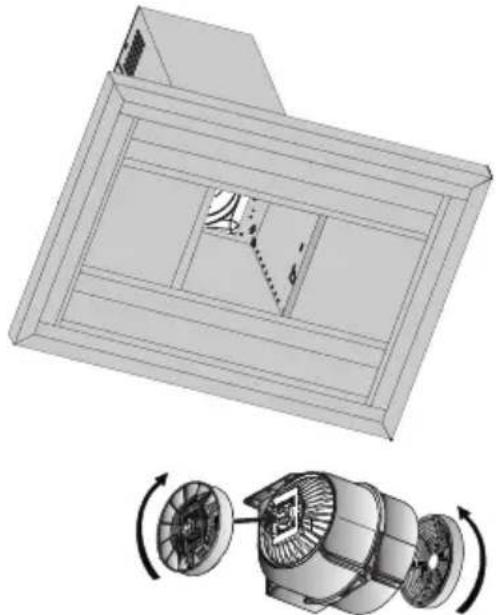

2. Nasadte uhlíkový fil ter na výstupy motora a otočte v smere hodinových ručičiek.
3. Na vybratie uhlíkových fi ltrov nimi otočte proti smeru chodu hodinových ručičiek.

Aby ste zaistili správnu ventiláciu, nechajte okná zatvorené, ak je spotrebič zapnutý.

VAROVANIE!

Dbajte na zvýšenú opatrnost, ak používate spotrebič súčasne s iným spotrebičom, ktorý funguje s použitím vzduchu alebo paliva (napr. tepelný ventilátor, vetrák a pod.), alebo s použitím plynu, uhlia alebo dreva, kedže môže odsávač pár negativne ovplyvnit'ich výkon, pretože odsáva vzduch von.

Toto varovanie je neplatné, ak ste inštalovali spotrebič bez zaistenia odsávania mimo miestnosti.

ČASŤ 4: POUŽITIE

Z ovládacieho panelu odstráňte ochrannú fóliu.

Modely s digitálnym ovládaním – 3 rýchlosti

Na ovládacom paneli stlačte príslušné tlačidlo.

I – najnižšia účinnosť odsávania

II – stredná účinnosť odsávania

III – najvyššia účinnosť odsávania

Automatickým časovačom sú vybavené všetky modely s dialkovým ovládaním.

Stlačte a podržte tlačidlo príslušnej účinnosti odsávania na aspoň 2 sekundy a funkcia automatického časovača zvolenej účinnosti odsávania bude zapnutá počas 15 minút. Po zapnutí funkcie sa na displeji zobrazí príslušný symbol a motor sa automaticky vypne po 15 minútach.

POZNÁMKA:

Používajte odsávač pár spoločne so sporákom. Zaistíte tak správne odsávanie vzduchu. Odporúčame nechat'odsávač pár o niekolko minút dlhšie zapnutý než sporák, aby došlo k úplnému odsatiu všetkých pachov.

Osvetlenie

Modely s digitálnym ovládaním – 5 rýchlostí

Na zapnutie motora stlačte tlačidlo ✘ a na nastavenie účinnosti odsávania stlačte tlačidlo + alebo –. Tlačidlom + zvyšujete účinnosť odsávania a tlačidlom – znižujete účinnosť odsávania.

Automatickým časovačom sú vybavené všetky modely s dialkovým ovládaním.

Stlačte a podržte tlačidlo 📋 pri nastavenej účinnosti odsávania na aspoň 2 sekundy a funkcia automatického časovača bude zapnutá 15 minút. Po zapnutí funkcie sa na displeji zobrazí príslušný symbol a motor sa automaticky vypne po 15 minútach.

POZNÁMKA:

Používajte odsávač pár spoločne so sporákom. Zaistíte tak správne odsávanie vzduchu. Odporúčame nechat'odsávač pár o niekolko minút dlhšie zapnutý než sporák, aby došlo k úplnému odsatiu všetkých pachov.

Osvetlenie

Modely s LCD displejom – 5 rýchlostí

Tlačidlo zapnutia/vypnutia ✗ – Stlačte tlačidlo jeden krát na zapnutie odsávača. Začiatočný stupeň účinnosti odsávania je 2. Opätovným stlačením odsávač pár vypnete.

Nastavenie stupňa účinnosti odsávania – Na nastavenie účinnosti odsávania stlačte tlačidlo + alebo –. Tlačidlom + zvyšujete účinnosť odsávania a tlačidlom – znižujete účinnosť odsávania. Ak stlačíte a podržíte tlačidlo +/- aspoň 2 sekundy, budú sa stupne účinnosti odsávania zvyšovať/znižovať v polsekundových intervaloch.

Ak nastavíte stupeň maximálnej účinnosti odsávania (5), bude spotrebič odsávať pri maximálnej účinnosti 15 minút a potom bude odsávanie pokračovať pri stupni účinnosti 2. Stupeň maximálnej účinnosti odsávania sa nazýva „turbo rýchlost“.

Časovač

Tlačidlo TIMER – Ⓑ⁻: Na nastavenie času, keď bude spotrebič v prevádzke a ktorý bude časovač počas prevádzky odpočítavať. Každým stlačením sa účinnosť zníži o 1 stupeň. Ak stlačíte a podržíte tlačidlo na aspoň 2 sekundy, bude znižovanie účinnosti rýchlejšie.

Tlačidlo TIMER – Ⓕ: Na nastavenie času, ked' bude spotrebič v prevádzke a ktorý bude časovač počas prevádzky odpočítavať. Každým stlačením sa účinnosť zvýši o 1 stupeň. Ak stlačíte a podržíte tlačidlo na aspoň 2 sekundy, bude zvyšovanie účinnosti rýchlejšie.

Funkcie časovača:

Hodiny na displeji zobrazujú aktuálny čas. Ak sú hodiny nastavené, dvojbodka medzi hodinami a minútami každú sekundu blikne.

Nastavenie hodín

1. Súčasne stlačte tlačidlo
2. Hodiny a minúty sa rozblikajú na 5 sekúnd.
3. Medzitým stlačte tlačidlo Ⓗ alebo Ⓗa nastavenie hodín a minút.

Ak dôjde k výpadku elektrickej energie, bude potrebné nastavit hodiny znovu.

Doplnkové funkcie môžu byt nastavené, iba ak sú motor a osvetlenie vypnuté.

1. Nastavenie jasu podsvietenia – Stlačte a podržte tlačidlo — na približne 5 sekúnd a na displeji sa zobrazí percentuálna intenzita modrej farby (napr. b00). Jedenkrát stlačte tlačidlo — a farba displeja sa zmení na červenú (napr. r100), stlačte tlačidlo — ešte raz a farba displeja sa zmení na zelenú (napr. g10).

Po výbere farby tlačidlami ^2 / čnastavte jas príslušnej farby displeja (napr. 0 – 100). Na potvrdenie nastavenia stlačte a podržte tlačidlo na približne 5 sekúnd. Zaznie zvukový signál.

Ak nechete nastavenie uložit, stlačte tlačidlo alebo tlačidlo osvetlenia.

1. Podsvietenie – Podsvietenie displeja je vždy zapnuté. Stlačte a podržte tlačidlo + na približne 5 sekúnd. Zaznie zvukový signál. Teraz budete môčť podsvietenie vypnút. Ak budete chcieť podsvietenie displeja znovu zapnút, stlačte a podržte tlačidlo + na približne 5 sekúnd.

Modrá (%) Červená (%) Zelená (%) Farba
100 100 100 Tyrkysová
0 100 100 Svetlozelená
0 0 100 Zelená
100 0 0 Modrá
50 100 0 Fialová
0 100 0 Červená
0 0 0 Bezfarebný displej
0 100 10 Oranžová

Tipy na použitie

1. Pravidelne čistite hliníkové filtre a pravidelne vymieňajte uhlíkové filtre.

2. Používajte prostrednú účinnosť odsávania. Najvyššiu účinnosť používajte, iba ak je to nutné.

3. Aby ste zaistili správnu ventiláciu, nechajte okná zatvorené, ak je spotrebič zapnutý.

ČASŤ 5: ÚDRŽBA A ČISTENIE

VAROVANIE!

Pred čistením, pravidelnou a inou údržbou, montážou a demontázou sa uistite, že je spotrebič vypnutý a odpojený od sietovej zásuvky alebo vypnite príslušný istič.

Výmena svetla

• Vypnite spotrebič.
• Odoberte hliníkový fi Iter.
- Ak sa žiarovka rozbila počas prevádzky, vyčkajte, až schladne.

Modely s 50W halogénovou žiarivkou

• Na vybratie halogénovej žiarivky (50 W) stlačte držiak žiarivky smerom dole a zľahka otočte proti smeru hodinových ručičiek. Vyberte žiarivku.
• Žiarivku s rovnakými parametrami nainštalujte v opačnom poradí.

• Na vybratie halogénovej žiarivky (20 W) odstráňte najprv sklenený kryt pomocou tenkého skrutkovača. Dajte pozor, aby ste výrobok nepoškriabali. Chybnú žiarivku vyberte vytiahnutím smerom dole a vložte novú funkčnú žiarivku.
• Používajte žiarivku s rovnakými parametrami.

Nedržte novú žiarivku holými rukami. Nečistoty alebo pot z rúk môžu skrátiť jej životnosť.

Čistenie

• Hliníkové fi ltre zachytávajú prach a tuk z odsávaného vzduchu.
- Tieto filtre je potrebné pravidelne umývať, najlepšie raz za mesiac, v závislosti od použitia. Filtre umývajte v teplej vode s kuchynským prostriedkom na umývanie riadu, príp. môžete vložit’ filtre do umývačky riadu a umývať so šetrným programom (max. 60 °C).
• Hliníkové fi ltre vyberte stlačením západky.
- Po vyčistení nechajte hliníkové fi ltre riadne vyschnúť pred spätnou inštaláciou.
- Vonkajší povrch odsávača utrite čistou a vlhkou utierkou mierne namočenou v teplej vode s trochou kuchynského prostriedku na umývanie riadu. Následne utrite dosucha.
- Vyvarujte sa kontaktu elektrických častí s vodou alebo inou tekutinou.

Čistenie hliníkových fi Itrov

Modely s digitálnym ovládaním – 3 rýchlosti

Hliníkové fi ltre je potrebné vyčistiť, ak sa na displeji zobrazí „C“ (v závislosti od modelu), príp. každé 2 – 3 týždne (v závislosti od použitia).

Vyčistite filtre podľa vyššie uvedených inštrukcií a po opätovnom nasadení stlačte a podržte tlačidlo vetráka ① na 3 sekundy, kým symbol „C“ (v závislosti od modelu) z displeja nezmizne.

Ak chcete spotrebič používať bez vymazania symbolu „C“ (v závislosti od modelu), stlačte tlačidlo vetráka ① na spustenie odsávania na 1 sekundu, potom sa symbol „C“ (v závislosti od modelu) zobrazí ešte raz a motor bude d'alej pokračovať v prevádzke.

Modely s digitálnym ovládaním – 5 rýchlostí

Vyčistite filtre podľa vyššie uvedených inštrukcií a na opätovné nasadenie stlačte a podržte tlačidlo vetráka na 3 sekundy, kým symbol „C“ (v závislosti od modelu) z displeja nezmizne.

Ak chcete používať spotrebič bez vymazania symbolu „C“ (v závislosti od modelu), stlačte tlačidlo vetráka na spustenie odsávania na 1 sekundu, potom symbol „C“ (v závislosti od modelu) sa zobrazí ešte raz a motor bude d’alej pokračovať v prevádzke.

POZNÁMKA:

Modely s LCD displejom – 5 rýchlostí

Hliníkové fi ltre je potrebné vyčistiť, ak sa na displeji zobraz

Vyčistite filtre podľa vyššie uvedených inštrukcií a na opätovné nasadenie stlačte a podržte tlačidlo vetráka na

Hliníkové filtre môžete vložit do umývačky riadu. Sfarbenie hliníkových filtrov sa môže po niekolkých umývaniach zmenit. Ide o normálny jav.

ČASŤ 6: PRED TÝM, NEŽ ZAVOLÁTE DO SERVISU

Ak spotrebič nefunguje, ako má, skontrolujte nižšie uvedené odporúčania na riešenie najbežnejších problémov. Ak problém stále pretrváva alebo nie je uvedený v nižšie uvedenej tabulke, vypnite spotrebič a odpojte ho od sietovej zásuvky a kontaktujte autorizované servisné stredisko.

Problém	Riešenie
Odsávač pár nefunguje. Skontrolujte, či je zástrčka riadne zasunutá v riadne uzemnenej sietovej zásuvke s parametrami 220 – 240 V ~ 50 Hz.
Osvetlenie nefunguje. Skontrolujte, či je zástrčka riadne zasunutá v riadne uzemnenej sietovej zásuvke s parametrami 220 – 240 V ~ 50 Hz.
Odsávanie je slabé. Skontrolujte, či nie sú hliníkové fi ltre špinavé.
Odsávač pár neodsáva vzduch priamo von (pri modeloch bez zaisteného odsávania).	Skontrolujte, či nie sú hliníkové fi ltre špinavé.
	Skontrolujte uhlíkový fi lter, či nie je už príliš zašpinený.

UPOZORNENIE:

Používajte odsávač pár spoločne so sporákom. Zaistíte tak správne odsávanie vzduchu. Odporúčame nechat' odsávač pár o niekolko minút dlhšie zapnutý než sporák, aby došlo k úplnému odsatiu všetkých pachov.

ČASŤ 7: TECHNICKÉ ŠPECIFIKÁCIE

		PEW PEI			PEC 6405 - PEC 9405	PEC 5507 - PEC 6507	PEB 6408	PEC 5406 - PEC 6406	PEB 6708
RÝCHLOŠT 1	Napätie (A) 0,5 0,6	0,5 0,5 1 0,6	0,6 0,5
	Výkon (W) 105 90	120 70 135 80	80 110
	Prietok ( m^3/h ) 180	230 200 190	250 190 155 210
	Tlak (mmH20) 130	155 170 150	160 160 180 155
	Hlučnosť (dB) 36	35 39,7 43 40	45 44 34,5
RÝCHLOŠT 2	Napätie (A) 0,6 0,9	0,6 0,6 1,2 0,9	0,6 0,6
	Výkon (W) 125 120	130 90 170	10 95 125
	Prietok ( m^3/h ) 260	310 265 225	310 400 175 290
	Tlak (mmH20) 200	205 230 165	180 190 205 235
	Hlučnosť (dB) 43	42 43,6 47,5 48	54 50 43
RÝCHLOŠT 3	Napätie (A) 0,7 1,5	0,7 0,8 1,6 0,9	0,7
	Výkon (W) 145 185	150 110 220	110 150
	Prietok ( m^3/h ) 335	500 360 400	500 400 375
	Tlak (mmH20) 265	245 290 180	200 225 285
	Hlučnosť (dB) 48	52 49 51,5 55		53 49
RÝCHLOŠT 4	Napätie (A) 0,8 0,8					0,8
	Výkon (W) 170 175					175
	Prietok ( m^3/h ) 450	455					470
	Tlak (mmH20) 310	325					320
	Hlučnosť (dB) 53		53,4					53,5
RÝCHLOŠT 5	Napätie (A)	1		1					1
	Výkon (W) 210 210					210
	Prietok ( m^3/h ) 750	750					750
	Tlak (mmH20) 350	365					380
	Hlučnosť (dB) 61		60,2					61
Vstupné napätie		220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240V ~ 50 Hz
Priemer výstupu vzduchu		150 mm	150 mm	150 mm	120 mm	120 mm	120 mm	120 mm	120 mm

POZNÁMKA: Vyššie uvedené údaje podliehajú zmenám.

POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM

Použitý obalový materiál odložte na miesto určené obcou na ukladanie odpadu.

LIKVIDÁCIA POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZARIADENÍ

Tento symbol na produktoch alebo v sprievodných dokumentoch znamená, že použité elektrické a elektronické výrobky nesmú byť pridané do bežného komunálneho odpadu. Pre správnu likvidáciu, obnovu a recykláciu odovzdajte tieto výrobky na určené zberné miesta. Alternatívne v niektorých krajinách Európskej únie alebo v iných európskych krajinách môžete vrátit svoje výrobky miestnemu predajcovi pri kúpe ekvivalentného nového produktu. Správnou likvidáciou tohto produktu pomôžete zachovať cenné prírodné zdroje a napomáhate prevencii potenciálnych negatívnych dopadov na životné prostredie a ľudské zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácii tohto druhu odpadu môžu byť v súlade s národnými predpismi udelené pokuty.

Pre podnikové subjekty v krajinách Európskej únie

Ak chcete likvidovať elektrické a elektronické zariadenia, vyžiadajte si potrebné informácie od svojho predajcu alebo dodávatel’a.

Likvidácia v ostatných krajinách mimo Európskej únie

Tento symbol je platný v Európskej únii. Ak chcete tento výrobok zlikvidovať, vyžiadajte si potrebné informácie o správnom spôsobe likvidácie od miestnych úradov alebo od svojho predajcu.

Tento výrobok spíňa všetky základné požiadavky smerníc EÚ, ktoré sa naň vztahujú.

Zmeny v texte, dizajne a technických špecifikáciách sa môžu meniť bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu.

POZNÁMKY

POZNÁMKY

POZNÁMKY

Dovozce:

FAST ČR, a.s.
