Typ produktu	Odsavač par
Model	PEI 9703
Značka	Philco
Napájení	220-240 V ~ 50 Hz
Průměr výstupu vzduchu	150 mm
Počet rychlostí	3 (digitální ovládání) nebo 5 (varianta s LCD displejem)
Hladina hluku (rychlost 1)	36 dB
Hladina hluku (rychlost 2)	43 dB
Hladina hluku (rychlost 3)	48 dB
Maximální průtok vzduchu	335 m³/h (rychlost 3)
Typ filtru	Hliníkový (omyvatelný) + volitelný uhlíkový filtr
Osvětlení	50 W halogen nebo 20 W (podle modelu)
Montážní výška (elektrická varná deska)	Nejméně 65 cm
Montážní výška (plynová varná deska)	Nejméně 75 cm
Funkce časovače	Automatické vypnutí (15 min) u modelů s dálkovým ovládáním
Ovládací panel	Digitální tlačítka nebo LCD displej (podle modelu)
Způsob montáže	Nástěnná nebo stropní montáž
Materiál	Tvrzené sklo, nerezová ocel
Bezpečnostní prvky	Vyžadováno uzemnění, pojistka max 6A, dohled nad dětmi
Údržba	Čistěte hliníkové filtry měsíčně, vyměňujte uhlíkový filtr každé 3-5 měsíců
Záruka	Viz záruční list; manipulace ruší záruku

Často kladené otázky - PEI 9703 Philco

Jaká je doporučená montážní výška odsavače par Philco PEI 9703?

Pro elektrické varné desky instalujte nejméně 65 cm nad. Pro plynové varné desky nejméně 75 cm nad.

Jak čistit hliníkové filtry?

Odstraňte filtry stisknutím spony. Omyjte je v teplé vodě s prostředkem na mytí nádobí nebo v myčce (max 60°C). Nechte zcela vyschnout před opětovnou instalací. U modelů s displejem po čištění stiskněte a podržte tlačítko ventilátoru po dobu 3 sekund pro reset indikátoru filtru.

Kdy vyměnit uhlíkový filtr?

Vyměňujte uhlíkový filtr každých 3 až 5 měsíců v závislosti na používání. Uhlíkový filtr není součástí odsavače a musí být zakoupen samostatně.

Jak vyměnit žárovku?

Nejprve vypněte odsavač a odpojte jej. Odstraňte hliníkový filtr. U 50 W halogenových žárovek stiskněte držák směrem dolů a otočte proti směru hodinových ručiček. U 20 W žárovek odstraňte skleněný kryt šroubovákem a vytáhněte žárovku směrem dolů. Vždy používejte žárovky se stejnými specifikacemi.

Co dělat, pokud odsavač nezačne fungovat?

Zkontrolujte, zda je napájecí kabel zapojen do řádně uzemněné zásuvky 220-240 V. Ujistěte se, že vypínač motoru je v poloze 'Zapnuto'. Pokud používáte dálkové ovládání, zkontrolujte baterie.

Jak nastavit časovač u modelů s digitálním ovládáním?

U modelů s dálkovým ovládáním (3 rychlosti) stiskněte a podržte tlačítko požadované rychlosti na 2 sekundy pro aktivaci 15minutového časovače. U LCD modelů použijte tlačítka M nebo O pro nastavení odpočtu nebo přičítání času.

Proč je výkon odsávání slabý?

Zkontrolujte, zda nejsou hliníkové filtry špinavé. Vyčistěte je podle pokynů. Pokud odsavač recirkuluje (bez vnějšího odvodu), zkontrolujte také uhlíkový filtr. Ujistěte se, že jsou okna zavřená pro správné větrání.

Mohu používat odsavač bez uhlíkového filtru?

Ano, pokud je odsavač odvětráván ven. Pokud recirkuluje vnitřně, je vyžadován uhlíkový filtr k absorpci pachů.

Jaká bezpečnostní opatření mám dodržet při instalaci?

Ujistěte se, že strop nebo zeď unese nejméně 40 kg. Použijte řádně uzemněnou zásuvku. Veškeré elektrické práce musí provést kvalifikovaný elektrikář. Nepoužívejte flambování pod odsavačem.

Jak zlikvidovat starý odsavač?

Nelikvidujte jej s domovním odpadem. Odneste jej na určené sběrné místo pro recyklaci elektrických a elektronických zařízení. Pro podrobnosti kontaktujte místní úřady.

NÁVOD K OBSLUZE PEI 9703 Philco

Děkujeme, že jste zakoupil výrobek značky PHILCO. Aby váš spotřebič sloužil co nejlépe, přečtěte si všechny pokyny v tomto návodu.

OBSAH

ČÁST 1: DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ...... 2

ČÁST 2: POPIS PŘÍSTROJE ...... 4

ČÁST 3: INSTALACE....5

Rozbalení....5

Rozměry výrobků ....5

Umístění......6

Složení a instalace výrobku....6

Uhlíkový filtr....12

Ventilace 12

ČÁST 4: POUŽITÍ ...... 13

Modely s digitálním ovládáním – 3 rychlosti ...... 13

Modely s digitálním ovládáním – 5 rychlostí ....13

Modely s LCD displejem – 5 rychlostí ....14

Tipy na použití....15

ČÁST 5: ÚDRŽBA A ČIŠTĚNÍ...... 16

Výměna světla 16

Čištění......17

ČÁST 6: PŘETÍM NEŽ ZAVOLÁTE DO SERVISU....19

ČÁST 7: TECHNICKÉ SPECIFIKACE....20

ČÁST 1: DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ

Doporučení:

Před instalací a ovládáním tohoto odsavače par si pečlivě přečtěte tyto instrukce.

Níže si zapište sériové číslo, které naleznete na typovém štítku odsavače par. Je nezbytně nutné, abyste si tento návod k obsluze uchovali, abyste ho mohli použít v budoucnu. Chcete-li spotřebič prodat, předat dalšímu majiteli, nebo když se budete stěhovat, vždy se přesvědčte, že je ke spotřebiči přiložen tento návod k obsluze, aby se mohl i nový vlastník seznámit s používáním spotřebiče a příslušným varováním.

SÉRIOVÉ ČÍSLO:

Důležité bezpečnostní instrukce

• Tento spotřebič je určen pouze pro použití v domácnosti.
• Před zapojením vidlice přívodního kabelu se ujistěte, že napětí uvedené na typovém štítku přístroje odpovídá napětí ve vaší síťové zásuvce. Vidlici přívodního kabelu zapojte do síťové zásuvky s napětím 220 – 240 V \~ 50 Hz.
• Použijte pouze řádně uzemněnou zásuvku. Spotřebič může být zapojen pouze do řádně uzemněné zásuvky.
• Veškeré elektrické zapojení musí být provedeny kvalifikovaným elektrikářem.
• Instalace provedená nekvalifikovanou osobou může způsobit nesprávnou funkčnost, poškození spotřebiče, vznik požáru nebo zranění osob.
• Výrobce ani jeho distributor nejsou odpovědni za způsobené škody vzniklé nesprávnou nebo neodbornou instalací, zapojením nebo ovládáním. Zásahem nekvalifikované osoby do spotřebiče se spotřebitel zříká nároku na záruční opravu.
• Přívodní kabel nevystavujte nadměrnému tlaku nebo zátěži, nepokládejte na něj těžké předměty, nesmí být zamotán ani se po něm nesmí šlapat. Neumistujte přívodní kabel do nebo na zdroje tepla, jako jsou sporáky, topení nebo jiné generátory tepla. V opačném případě může dojít k poškození přívodní kabelu nebo vzniku požáru.
• Vidlici přívodního kabelu zapojujte do síťové zásuvky, až pokud je instalace zcela dokončena.
• Zástrčka přívodního kabelu slouží jako odpojovací zařízení a z tohoto důvodu musí zůstat síťová zásuvka snadno přístupná v případě nebezpečí, pokud se nejedná o zapnutí do svorkovnice.
• Nedotýkejte se osvětlení, pokud je spotřebič dlouho v provozu. Osvětlení se používáním zahřívá a může dojít k popálení.
• Tento spotřebič je určen pro odsávání par v běžném domácím použití. Nepoužívejte spotřebič k jiným účelům, než ke kterým je určen. V opačném případě se vystavujete riziku vzniku nebezpečné situaci i ztráty záručního plnění.
• Dodržujte instrukce o instalaci a odvětrávání (s výjimkou použití krbu).
• Neprovádějte fl ambování pod odsavačem par.
• Pravidelně vyměňujte filtry v odsavači par. V opačném případě hrozí riziko požáru.
• Používejte pouze filtry vhodné do odsavače par. Typ vám doporučí výrobce nebo jeho distributor.
• Nepoužívejte spotřebič bez vloženého hliníkového filtru. Nevyjímejte filtry, pokud je spotřebič zapnut.
• Pravidelně čistěte spotřebič, abyste zabránili vzniku nebezpečné situace.
• Před čištěním, výměnou filtru, přemístěním nebo jinou údržbou, vypněte spotřebič a vytáhněte vidlici přívodního kabelu ze síťové zásuvky, nebo vypněte příslušný jistič.
• Pokud ve stejné místnosti používáte současně jiný spotřebič na plyn nebo zemní plyn, výpary tohoto spotřebiče musí být prostorově izolovány.

• Pokud je komín spojen s odtahem odsavače par, použijte potrubí o průměru 150 nebo 120 mm. Spojení potrubí by mělo být co nejkratší.

• Udržujte obalové materiály mimo dosah dětí. Mohlo by dojít k jejich poranění nebo udušení.

• Děti by měly být pod dozorem, aby se zajistilo, že si se spotřebičem nebudou hrát. Pokud je přívodní kabel poškozen, přestaňte spotřebič používat. Nechte kabel vyměnit v autorizovaném servisu nebo jinou kvalifi kovanou osobou. V žádném případě nevyměňujte přívodní kabel sami.

Pro zajištění bezpečnosti používejte pojistku max. 6 A.

VAROVÁNÍ!

Tento spotřebič není určen pro osoby (včetně dětí) se sníženou fyzickou, smyslovou nebo mentální schopností nebo osoby s omezenými zkušenostmi a znalostmi, pokud nad nimi není veden odborný dohled nebo podány instrukce zahrnující použití tohoto přístroj osobou odpovědnou za jejich bezpečnost.

Upozornění při převozu a přenosu

Obalové materiály jsou použity z recyklovaných materiálů, proto je zlikvidujte s ohledem na životní prostředí podle platných předpisů.

Během převozu dodržujte symboly na přepravní krabici.

Při přenosu spotřebiče jej uchopte za příslušná madla.

POZNÁMKA:

Doporučujeme uchovat originální obal alespoň po dobu záruční doby v případě nutnosti reklamace a převozu do autorizovaného servisního střediska. Dodržujte symboly na přepravní krabici.

Pokud nemáte originální přepravní krabici, dodržujte následující instrukce:

a) Nepokládejte na spotřebič žádné těžké předměty, které by mohl spotřebič během přepravy poškodit.
b) Chraňte spotřebič před nárazy, pády apod.
c) Zabalte spotřebič např. do bublinkové fólie, která zabrání poškození spotřebiče.

POZNÁMKA:

Uhlíkový fi ltr není součástí balení.

POZNÁMKA:

Pokud je stavba vybavena systémem rekuperace, je třeba, aby byl spotřebič nastaven na vnitřní cirkulaci vzduchu (bez zajištění odsávání). V takovém případě je třeba dokoupit uhlíkový fi ltr.

ČÁST 2: POPIS PŘÍSTROJE

PEI 9703

1. Vnější komín
2. Vnitřní komín
3. Temperované sklo
4. Osvětlení
5. Hliníkový fi ltr
6. Ovládací panel

PEI 9704

1. Vnější komín
2. Vnitřní komín
3. Osvětlení
4. Hliníkový fi ltr
5. Ovládací panel

Dálkové ovládání (Volitelné příslušenství)

A. Zapnutí / vypnutí spotřebiče
B. Zvýšení účinnosti odsávání
C. Snížení účinnosti odsávání
D. Zapnutí / vypnutí osvětlení

ČÁST 3: INSTALACE

Rozbalení

• Po rozbalení odstraňte ze spotřebiče všechny obalové a reklamní štítky.
• Zkontrolujte, zda není spotřebič poškozen a zda balení obsahuje všechny náležitosti uvedené v tomto návodu.
• Pokud byl spotřebič poškozen během přepravy, kontaktujte autorizované servisní středisko.
  • V žádném případě nepoužívejte poškozený spotřebič.

DŮLEŽITÉ:

Zajistěte, aby si děti nehrály s obalovým materiálem.

Rozměry výrobků

PEI 9703

PEI 9704

Dodávané příslušenství (v závislosti na modelu)

Zpětnou klapku odsávání je třeba nainstalovat do vzduchového výstupu odsavače par (pokud není již instalován z výroby).

Umístění

Odsavač par instalujte do výšky alespoň 65 cm od elektrické varné desky nebo do výšky 75 cm od plynové varné desky.

Složení a instalace výrobku

Před složením a instalací výrobku si pečlivě přečtěte a dodržujte tyto pokyny.

POZNÁMKA:

Hmoždinky, šrouby a závěsná deska jsou dodávány společně s odsavačem par.

DŮLEŽITÉ:

Před instalací a používáním spotřebiče si nejprve přečtěte všechny pokyny a ujistěte se, že hodnoty napětí a frekvence, uvedené na typovém štítku, jsou shodné s hodnotami napětí a frekvence vaší elektrické sítě.

Doporučujeme, aby spotřebič připojil servisní technik nebo jiná kvalifikovaná osoba v souladu s místními předpisy a pokyny.

Před zahájením instalace

• Zkontrolujte, zda zakoupený výrobek má správné rozměry pro zvolené místo instalace. Navíc si ověřte, zda je k dispozici elektrická zásuvka, která zůstane přístupná i po namontování odsavače.
• Pred instalací odsavače par se ujistěte, že byly provedeny všechny potřebné zednické práce.
• Zajistěte, aby byla veškerá elektrická připojení prováděna kvalifikovanou osobou.
• Před instalací odsavače par doporučujeme vyjmout hliníkové filtry.
• Zkontrolujte, zda se uvnitř výrobku nenachází žádné obalové materiály ani jakékoli jiné materiály, např. návod, záruční list nebo sáčky se šrouby. Tyto je třeba je vyjmout a uschovat pro případné další použit v budoucnu.
• Doporučujeme odpojit a přemístit stranou volně stojící nebo zabudovaný sporáky, abyste získali snadnější přístup k zadní stěně, popř. ke stropu. Pokud toto není možné, umístěte ochranný materiál na pracovní plochu, varnou desku nebo na sporák. Tímto zabráníte poškození těchto ploch.
• Pro potřebné smontování odsavače par si zvolte rovnou plochu. Zakryjte ji ochranným materiálem a položte na ni všechny části odsavače a upevňovací pryky.

• Je třeba, aby kvalifikovaný technik ověřil vhodnost dodávaného spojovacího materiálu a dalších součástek pro konkrétní typ stěny nebo stropu. Stěna a strop musejí být dostatečně pevné, aby udržely hmotnost odsavače.

• Nepřipevňujte tento odsavač par ke stěně nebo skříňkovému nábytku pomocí obkládání, omítání ani jej nepřilepujte silikonovým lepidlem. Spotřebič je navržen pouze pro instalaci na stěnu, popř. na strop.

• Doporučujeme, aby instalaci spotřebiče vždy prováděly dvě osoby.

Pokud je váš odsavač par určen k instalaci ke stropu, dodržujte následující pokyn.

• Odsavač par je třeba zavěsit pouze na stropnicích, nebo na zátěžových spojnicích stropnic.
• Nezavěšujte odsavač par na stropní podhledy.
• Strop musí mít nosnost minimálně 40 kg.
• Tloušťka stropu musí být minimálně 30 mm.

DÜLEŽITÉ: ODSAVAČ PAR JE MOŽNO PŘIPOJIT K ELEKTRICKÉ SÍTI AŽ PO DOKONČENÍ CELÉ JEHO INSTALACE.

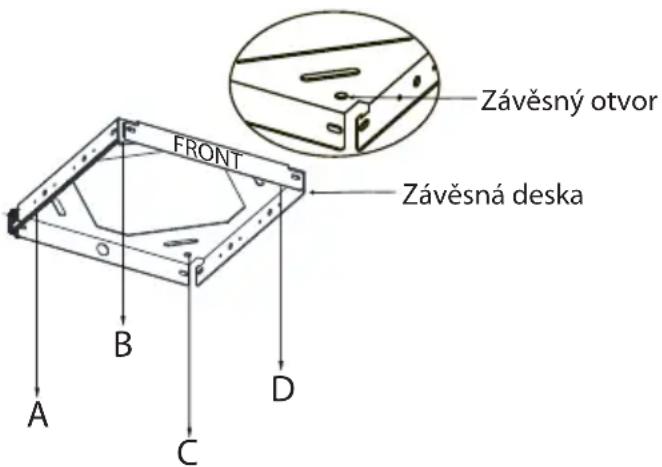

1) Instalace závěsné desky

Umístěte závěsnou desku na strop a vyznačte místa pro vyvrtání otvorů pro šrouby. Ujistěte se, že přední část závěsné desky (označená „FRONT“) bude mít stejný směr jako ovládací panel.

a) Do vyznačených míst A, B, C, D vyvrtejte 10mm otvory pro šrouby. V závislosti na povrchu stropu použijte příslušnou velikost vrtáku.
b) Do vyvrtaných otvorů A, B, C, D vložte hmoždinky. Ujistěte se, že jsou hmoždinky správně a řádně usazeny.
c) Pomocí šroubů (5,5 x 45) připojte závěsnou desku ke stropu. Zkontrolujte, zda je závěsná deska připevněna pevně a řádně.

2) Instalace úhelníků

Přední úhelníky musí být instalovány v levo-pravém směru a zadní úhelníky opačně.

Podle obrázku níže připevněte úhelníky k základně motoru. Výšku odsavače par můžete nastavit právě různými umístěním úhelníků k motorové jednotce. Ujistěte se, že jsou všechny úhelníky instalovány ve stejné výšce a přední část motorové jednotky je ve stejném směru, jako jsou přední část závěsné desky a ovládací panel.

3) Instalace komínů k motorové jednotce

Vložte vnitřní komín do vnějšího komína. Pro dočasné spojení komínu použijte šrouby z motorové jednotky. Komín pak nebude padat při instalaci k závěsné desce. Otvory pro šrouby vnitřního komína by měly pasovat na motorovou jednotku.

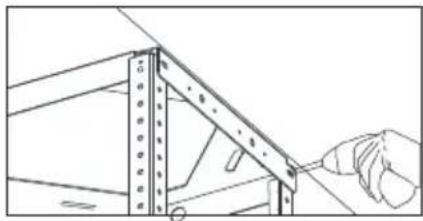

4) Připevnění motorové jednotky k závěsné desce

Zdvihněte motorovou jednotku a volné konce úhelníku zarovnejte s rohy na závěsné desce (viz obrázek níže). Dbejte na to, aby přední část závěsné desky byla ve stejném směru jako přední část motorové jednotka a i jako ovládací panel.

Pomocí šroubů (3,5 x 9,5) připevněte konce úhelníků s rohy závěsné desky.

Místo pro připojení k závěsné desce

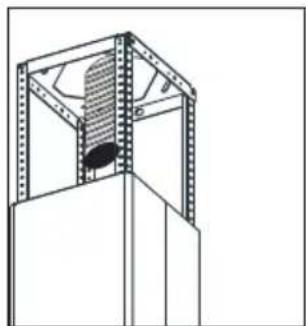

5) Instalace hliníkové odtahové trubky

Hliníkovou trubku nasadte jedním koncem na koncovku odsávání a druhý konec zapojte do vzduchového odtahu. Zkontrolujte, zda jsou oba konce řádně připevněny a zajištěny.

6) Připojení vnitřního komína

Vytáhněte vnitřní komín směrem nahoru. Zarovnejte se závěsnou desku a pomocí šroubů (3,5 x 9,5) připevněte.

7) Výjmutí rozdělovací desky

Pro vyjmutí rozdělovací desky podržte desku v příslušných bodech napravo a nalevo a zatáhněte směrem dolů.

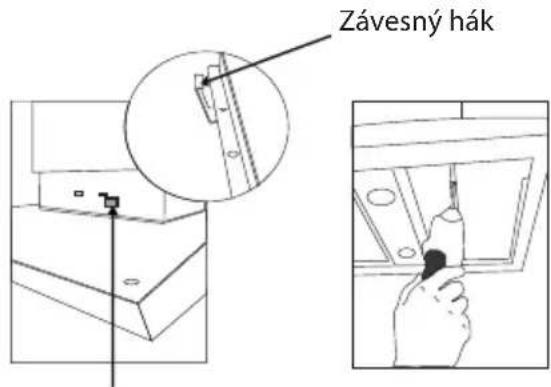

8) Připojení ovládací jednotky k motorové jednotce

Zarovnejte závěsné háky na ovládací jednotce s příslušnými otvory pro závěsné háky na motorové jednotce a připevněte je k sobě šrouby (3,5 x 9,5).

Otvor pro závěsné háky na motorové jednotce

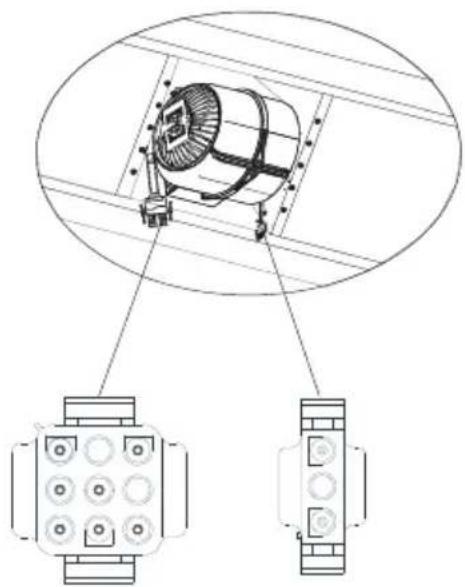

9) Provedení zapojení

Připojte zásuvku 220 pro napájecí kabel s příslušnou motorovou zásuvkou. Vložte hliníkové filtry, pokud bylo zapojení provedeno.

Během montáže provedte zapojení, jak znázorňuje obrázek níže, pro aktivaci použití ovládacího panelu. Pro připojení nejprve ohněte jazýčky směrem ven. Ty se pak upevní po provedeném připojení.

Pokud používáte odsavač par bez zajištěného odsávání, je třeba, abyste použili uhlíkový filtr. Uhlíkový filtr není součástí dodávky. Kontaktujte svého prodejce nebo autorizované servisní středisko k zakoupení takového fi Itru.

• Před instalaci nebo výměnou uhlíkového filtru se ujistěte, že je spotřebič vypnutý a odpojený od síťové zásuvky, nebo vypněte příslušný jistič.
• Uhlíkový filtr je třeba vyměňovat pravidelně každé 3 – 5 měsíců v závislosti na použití spotřebiče.
  • Nikdy uhlíkový filtr nemyite ve vodě, pokud výrobce filtru neurčí jinak.
• Hliníkové filtry musí být vždy instalovány, i když není uhlíkový filtr instalován. Nepoužívejte spotřebič bez hliníkového fi ltru.

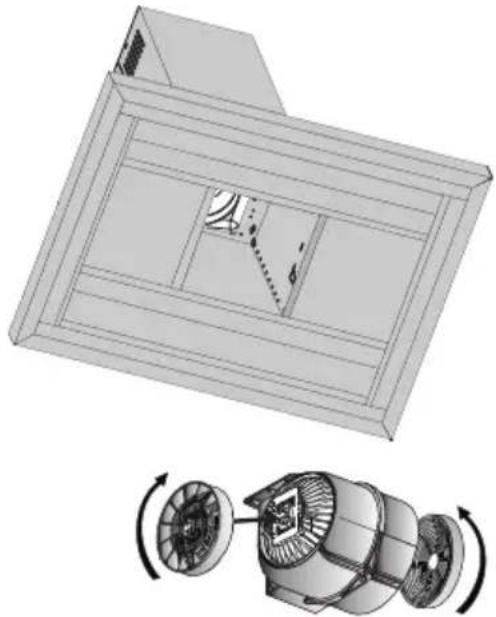

Výměna uhlíkového fi Itru

1. Pro správný provoz spotřebiče je třeba instalovat uhlíkový filtr. Počet a typ se liši v závislosti na modelu
2. Nasadte uhlíkový fi ltr na výstupy motoru a otočte ve směru hodinových ručiček.
3. Pro vyjmutí uhlíkových fi ltru jimi otočte proti směru hodinových ručiček.

Abyste zajistili správnou ventilaci, nechte okna zavřená, pokud je spotřebič zapnutý.

VAROVÁNÍ!

Dbejte zvýšené opatrnosti, pokud používáte spotřebič současně s jiným spotřebičem, který funguje s použitím vzduchu nebo paliva (např. tepelný ventilátor, větrák apod.), nebo s použitím plynu, uhlí nebo dřeva, jelikož může odsavač par negativně ovlivnit jejich výkon, protože odsává vzduch ven. Toto varování je neplatné, pokud jste instovali spotřebič bez zajištění odsávání mimo místnost.

ČÁST 4: POUŽITÍ

Z ovládacího panelu odstraňte ochrannou fólii.

Modely s digitálním ovládáním – 3 rychlosti

Výběr účinnosti odsávání

Tento odsavač par je vybaven 3 stupni účinnosti odsávání. Stupeň účinnosti vyberte na základě použití sporáku a úniku páry z hrnců.

Na ovládacím panelu stiskněte příslušné tlačítko.

I – nejnižší účinnost odsávání

II – střední účinnost odsávání

III – nejvyšší účinnost odsávání

Automatický časovač (TIMER)

Automatickým časovačem jsou vybaveny všechny modely s dálkovým ovládáním.

Stiskněte a podržte tlačítko příslušné účinnosti odsávání po alespoň 2 sekundy a funkce automatického časovače zvolné účinnost odsávání bude zapnuta po dobu 15 minut. Po zapnutí funkce se na displeji zobrazí příslušný symbol a motor se automaticky vypne po 15 minutách.

POZNÁMKA:

Používejte odsavač par společně se sporákem. Zajistíte tak správné odsávání vzduchu. Doporučujeme nechat odsavač par o několik minut déle zapnutý než sporák, aby došlé k plnému odsátí všech pachu.

Osvětlení

Odsavač par je vybaven osvětlením. Stiskněte tlačítko se symbolem světla jednou pro zapnutí světla. Pro vypnutí stiskněte toto tlačítko znovu.

Modely s digitálním ovládáním – 5 rychlostí

Výběr účinnosti odsávání

Tento odsavač par je vybaven 5 stupni účinnosti odsávání. Stupeň účinnosti vyberte na základě použití sporáku a úniku páry z hrnců.

Pro zapnutí motoru stiskněte tlačítko ✗ a pro nastavení účinnosti odsávání stiskněte tlačítko + nebo –. Tlačítkem + zvyšujete účinnost odsávání a tlačítkem – snižujete účinnost odsávání.

Automatický časovač (TIMER)

Automatickým časovačem jsou vybaveny všechny modely s dálkovým ovládáním.

Stiskněte a podržte tlačítko při nastavené účinnosti odsávání po alespoň 2 sekundy a funkce automatického časovače zvolné účinnost odsávání bude zapnuta po dobu 15 minut. Po zapnutí funkce se na displeji zobrazí příslušný symbol a motor se automaticky vypne po 15 minutách.

POZNÁMKA:

Používejte odsavač par společně se sporákem. Zajistíte tak správné odsávání vzduchu. Doporučujeme nechat odsavač par o několik minut déle zapnutý než sporák, aby došlé k plnému odsátí všech pachu.

Osvětlení

Odsavač par je vybaven osvětlením. Stiskněte tlačítko se symbolem světla jednou pro zapnutí světla. Pro vypnutí stiskněte toto tlačítko znovu.

Modely s LCD displejem – 5 rychlostí

Tento odsavač par je vybaven 5 stupni účinnosti odsávání. Stupeň účinnosti vyberte na základě použití sporáku a úniku páry z hrnců.

Tlačítko zapnutí / vypnutí ✘ – Stiskněte tlačítko jednou pro zapnutí odsavače. Počáteční stupeň účinnosti odsávání je 2. Opětovným stisknutím odsavač par vypnete.

Nastavení stupně účinnosti odsávání – Pro nastavení účinnosti odsávání stiskněte tlačítko + nebo –. Tlačítkem + zvyšujete účinnost odsávání a tlačítkem – snižujete účinnost odsávání. Pokud stisknete a podržíte tlačítko +/- alespoň 2 sekundy, budou se stupně účinnosti odsávání zvyšovat / snižovat v půl-sekundových intervalech.

Pokud nastavíte stupeň maximální účinnosti odsávání (5), bude spotřebič odsávat při maximální účinnosti po dobu 15 minut a poté bude odsávání pokračovat při stupni účinnosti 2. Stupeň maximální účinnosti odsávání se nazývá „turbo rychlost“.

Časovač

Tlačítko TIMER – Ⓐ: Pro nastavení doby, po kterou bude spotřebič v provozu a kterou bude časovač během provozu odpočítávat. Každým stisknutím se účinnost sníží o 1 stupeň. Pokud stisknete a podržíte tlačítko po dobu alespoň 2 sekund, bude snižování účinnosti rychlejší.

Tlačítko TIMER – ⚫: Pro nastavení doby, po kterou bude spotřebič v provozu a kterou bude časovač během provozu načítat čas. Každým stisknutím se účinnost zvýší o 1 stupeň. Pokud stisknete a podržíte tlačítko po dobu alespoň 2 sekund, bude navyšování účinnosti rychlejší.

Funkce časovače:

1. Vypnutí odsavače – Pokud nastavíte časovač, zatímco je odsavač v provozu, odsavač par se vypne, zhasne osvětlení a zazní zvukový signál po dobu 5 sekund po uplynutí doby časovače.
2. Budík – Pokud nastavíte časovač, když není odsavač v provozu, bude nastaven tzv. budík. Jakmile uplyne nastavená doba časovače, zazní zvukový signál po dobu 15 sekund. Odsavač par se nevypne ani světlo nezhasne, pokud se časovač budíku vypne.

Pokud není časovač nastaven, zobrazí se hodiny.

Hodiny

Hodiny na displeji zobrazují aktuální čas. Pokud jsou hodiny nastaveny, dvojtečka mezi hodinami a minutami každou sekundu blikne.

Nastavení hodin

1. Stiskněte tlačítko a současně.
2. Hodiny a minuty se rozblikají na 5 sekund.
3. Mezitím stiskněte tlačítko ^- nebo pro nastavení hodin a minut.
   Pokud dojde k výpadku elektrické energie, bude třeba nastavit hodiny znovu.

Doplňkové funkce mohou být nastaveny pouze, pokud jsou motor a osvětlení vypnuté.

1. Nastavení jasu podsvícení – Stiskněte a podržte tlačítko — po dobu asi 5 sekund a na displeji se zobrazí procentní intenzita modré barvy (např. b00). Stiskněte tlačítko — jednou a barva displeje se změní na červenou (např. r100), stiskněte tlačítko — ještě jednou a barva displeje se změní na zelenou (např. g10).

Po výběru barvy tlačítky ^- / čnastavte jas příslušné barvy displeje (např. 0 – 100). Pro potvrzení nastavení stiskněte a podržte tlačítko po dobu asi 5 sekund. Zazní zvukový signál.

Pokud nechcete nastavení uložit, stiskněte tlačítko nebo tlačítko osvětlení.

1. Podsvícení – Podsvícení displeje je vždy zapnuté. Stiskněte a podržte tlačítko + po dobu asi 5 sekund. Zazní zvukový signál. Nyní budete moci podsvícení vypnout. Pokud budete chtít podsvícení displeje znovu zapnout, stiskněte a podržte tlačítko + po dobu asi 5 sekund.

Modrá (%) Červená (%) Zelená (%) Barva
100 100 100 Tyrkysová
0 100 100 Světle zelená
0 0 100 Zelená
100 0 0 Modrá
50 100 0 Fialová
0 100 0 Červená
0 0 0 Bezbarvý displej
0 100 10 Oranžová

Tipy na použití

1. Pravidelně čistěte hliníkové filtry a pravidelně vyměňujte uhlíkové filtry.
2. Používejte prostřední účinnost odsávání. Nejvyšší účinnost používejte, pouze je-li to nutné.
3. Abyste zajistili správnou ventilaci, nechte okna zavřená, pokud je spotřebič zapnutý.

ČÁST 5: ÚDRŽBA A ČIŠTĚNÍ

VAROVÁNÍ!

Před čištěním, pravidelnou a jinou údržbou, montáží a demontáží se ujistěte, že je spotřebič vypnutý a odpojený od síťové zásuvky, nebo vypněte příslušný jistič.

Výměna světla

• Vypněte spotřebič.
• Odejměte hliníkový fi ltr.
- Pokud se žárovka rozbila během provozu, vyčkejte, až zchladne.

Modely s 50 W halogenovou zářivkou

• Pro vyjmutí halogenové zářivky (50 W) stiskněte držák žárovky směrem dolů a zlehka otočte proti směru hodinových ručiček. Vyjměte zářivku.
  • Zářivkou o stejných parametrech nainstalujte v opačném pořadí.

Modely s 20 W zářivkou

• Pro vyjmutí halogenové zářivky (20 W) odstraňte nejprve skleněný kryt pomocí tenkého šroubováku. Dejte pozor, abyste výrobek nepoškrábali. Vadnou zářivku vyjměte vytažením směrem dolů a vložte novou funkční zářivku.
• Používejte zářivku o stejných parametrech.

Nedržte novou zářivku holýma rukama. Nečistoty nebo pot z rukou mohou zkrátit její životnost.

Čištění

• Hliníkové fi Itry zachytávají prach a tuk z odsávaného vzduchu.
- Tyto filtry je třeba pravidelně mýt, nejlépe jednou za měsíc, v závislosti na použití. Filtry myjte v teplé vodě s kuchyňským prostředkem na mytí nádobí, popř. můžete vložit fi ltry do myčky na nádobí a mýt na šetrný program (max. 60 °C).
• Hliníkové fi ltry vyjměte stisknutím západky.
- Po vyčištění nechte hliníkové filtry řádně vyschnout před zpětnou instalací.
- Vnější povrch odsavače otřete čistou a vlhkou utěrkou zlehka namočenou v teplé vodě s trochou kuchyňského prostředku na mytí nádobí. Následně otřete dosucha.
- Vyvarujte se kontaktu elektrických částí s vodou nebo jinou tekutinou.

Čištění hliníkových fi ltrů

Modely s digitálním ovládáním – 3 rychlosti

Hliníkové fi ltry je třeba vyčistit, pokud se na displeji zobrazí „C“ (v závislosti na modelu), popř. každé 2 – 3 týdny (v závislosti na použití).

Vyčistěte filtry podle výše uvedených instrukcí a po opětovné nasazení stiskněte a podržte tlačítko ⏻ větráku po dobu 3 sekund, dokud symbol „C“ (v závislosti na modelu) z displeje nezmizí.

Na displeji se zobrazí symbol „E“ (v závislosti na modelu), což znamená, že je spotřebič připraven k provozu.

Pokud chcete používat spotřebič bez vymazání symbolu „C“ (v závislosti na modelu), stiskněte tlačítko ^1 pro spuštění odsávání po dobu 1 sekundy, poté symbol „C“ (v závislosti na modelu) se zobrazí ještě jednou a motor bude dál pokračovat v provozu.

Modely s digitálním ovládáním – 5 rychlostí

Hliníkové filtry je třeba vyčistit, pokud se na displeji zobrazí „C“ (v závislosti na modelu).

Vyčistěte filtry podle výše uvedených instrukcí a po opětovné nasazení stiskněte a podržte tlačítko větráku po dobu 3 sekund, dokud symbol „C“ (v závislosti na modelu) z displeje nezmizí.

Na displeji se zobrazí symbol „E“ (v závislosti na modelu), což znamená, že je spotřebič připraven k provozu.

Pokud chcete používat spotřebič bez vymazání symbolu „C“ (v závislosti na modelu), stiskněte tlačítko větráku pro spuštění odsávání po dobu 1 sekundy, poté symbol „C“ (v závislosti na modelu) se zobrazí ještě jednou a motor bude dál pokračovat v provozu.

POZNÁMKA:

Symbol „C“ (v závislosti na modelu) se zobrazí na displeji po cca 60 hodinách provozu.

Modely s LCD displejem – 5 rychlostí

Hliníkové fi ltry je třeba vyčistit, pokud se na displeji zobraz

Vyčistěte filtry podle výše uvedených instrukcí a po opětovné nasazení stiskněte a podržte tlačitko větráku po dobu 3 sekund, dokud symbol (v. zavislosti na modelu) z displeje nezmizí.

POZNÁMKA:

Symbol (v.20) vislosti na modelu) se zobrazí na displeji po cca 60 hodinách provozu.

K čištění nepoužívejte benzín, benzen, ředidlo ani jiná rozpouštědla; hrubé čisticí prostředky; drátěnky ani houbičky s drátěnkami.

VAROVÁNÍ!

Hliníkové filtry můžete vložit do myčky na nádobí. Zbarvení hliníkových filtrů se může po několika mytí změnit. Jedná se o normální jev.

ČÁST 6: PŘETÍM NEŽ ZAVOLÁTE DO SERVISU

Pokud spotřebič nefunguje, jak má, zkontrolujte níže uvedená doporučení k řešení nejběžnějších problémů. Pokud problém stále přetrvává nebo není uveden v níže uvedené tabulce, vypněte spotřebič a odpojte ho od síťové zásuvky a kontaktujte autorizované servisní středisko.

Problém	Řešení
Odsavač par nefunguje. Zkontrolujte, zda je zástrčka řádně zasunuta v řádně uzemněné sítové zásuvce s parametry 220 – 240 V ~ 50 Hz.
Osvětlení nefunguje. Zkontrolujte, zda je zástrčka řádně zasunuta v řádně uzemněné sítové zásuvce s parametry 220 – 240 V ~ 50 Hz.
Odsávání je slabé. Zkontrolujte, zda nejsou hliníkové fi ltry špinavé.
Odsavač par neodsává vzduch přímo ven (u modelů bez zajištěného odsávání).	Zkontrolujte, zda nejsou hliníkové fi ltry špinavé.
	Zkontrolujte uhlíkový fi ltr, zda není již příliš zašpiněn.

UPOZORNĚNÍ:

Používejte odsavač par společně se sporákem. Zajistíte tak správné odsávání vzduchu. Doporučujeme nechat odsavač par o několik minut déle zapnutý než sporák, aby došlé k plnému odsátí všech pachu.

ČÁST 7: TECHNICKÉ SPECIFIKACE

		PEW PEI			PEC 6405 - PEC 9405	PEC 5507 - PEC 6507	PEB 6408	PEC 5406 - PEC 6406	PEB 6708
RYCHLOST 1	Napětí (A) 0,5 0,6	0,5 0,5 1 0,6 0	6 0,5
	Výkon (W) 105 90	120 70 135 80	80 110
	Průtok (m3/h) 180	230 200 190	250 190 155 2	10
	Tlak (mmH20) 130	155 170 150	160 160 180	55
	Hlučnost (dB) 36	35 39,7 43 40	45 44 34,5
RYCHLOST 2	Napětí (A) 0,6 0,9	0,6 0,6 1,2 0,9	0,6 0,6
	Výkon (W) 125 120	130 90 170	110 95 125
	Průtok (m3/h) 260	310 265 225	310 400 175 2	90
	Tlak (mmH20) 200	205 230 165	180 190 205 2	35
	Hlučnost (dB) 43	42 43,6 47,5 48	54 50 43
RYCHLOST 3	Napětí (A) 0,7 1,5	0,7 0,8 1,6		0,9 0,7
	Výkon (W) 145 185	150 110 220		110	150
	Průtok (m3/h) 335	500 360 400	500		400 375
	Tlak (mmH20) 265	245 290 180	200		225 285
	Hlučnost (dB) 48	52 49 51,5 55		53	49
RYCHLOST 4	Napětí (A) 0,8		0,8					0,8
	Výkon (W) 170		175					175
	Průtok (m3/h) 450		455					470
	Tlak (mmH20) 310		325					320
	Hlučnost (dB) 53		53,4					53,5
RYCHLOST 5	Napětí (A)	1		1					1
	Výkon (W) 210		210					210
	Průtok (m3/h) 750		750					750
	Tlak (mmH20) 350		365					380
	Hlučnost (dB) 61		60,2					61
Vstupní napětí		220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240V ~ 50 Hz
Průměr výstupu vzduchu		150 mm	150 mm	150 mm	120 mm	120 mm	120 mm	120 mm	120 mm

POZNÁMKA: Výše uvedená data podléhají změnám.

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého pro-dejce nebo dodavatele.

Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Tento výrobek je v souladu s požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

ODSÁVAČ PÁR

NÁVOD NA OBSLUHU

PHILCO

Uhlíkový filter....12

Ventilácia....12

ČASŤ 4: POUŽITIE ...... 13

Na zaistenie bezpečnosti používajte poistku max. 6 A.

VAROVANIE!

1. Vonkajší komín
2. Vnútorný komín
3. Osvetlenie
4. Hliníkový fi Iter
5. Ovládací panel

Zaistite, aby sa deti nehrali s obalovým materiálom.

Rozmery výrobkov

PEI 9703

PEI 9704

Pred zložením a inštaláciou výrobku si pozorne prečítajte a dodržujte tieto pokyny.

POZNÁMKA:

Zarovnajte závesné háky na ovládacej jednotke s príslušnými otvormi na závesné háky na motorovej jednotke a pripevnite ich k sebe skrutkami (3,5 × 9,5).

Otvor na závesné háky na motorovej jednotke

9) Zapojenie

Pripojte zásuvku 220 V na napájací kábel s príslušnou motorovou zásuvkou. Vložte hliníkové fi ltre, ak sa zapojenie vykonalo.

Výmena uhlíkového fi Itra

Výber účinnosti odsávania

Tento odsávač pár je vybavený 3 stupňami účinnosti odsávania. Stupeň účinnosti vyberte na základe použitia sporáka a úniku pary z hrncov.

Automatický časovač (TIMER)

Odsávač pár je vybavený osvetlením. Stlačte tlačidlo so symbolom svetla raz na zapnutie svetla. Na vypnutie stlačte toto tlačidlo znovu.

Výber účinnosti odsávania

Tento odsávač pár je vybavený 5 stupňami účinnosti odsávania. Stupeň účinnosti vyberte na základe použitia sporáka a úniku pary z hrncov.

Automatický časovač (TIMER)

Odsávač pár je vybavený osvetlením. Stlačte tlačidlo so symbolom svetla raz na zapnutie svetla. Na vypnutie stlačte toto tlačidlo znovu.

Tento odsávač pár je vybavený 5 stupňami účinnosti odsávania. Stupeň účinnosti vyberte na základe použitia sporáka a úniku pary z hrncov.

1. Vypnutie odsávača – Ak nastavíte časovač, zatial'čo je odsávač v prevádzke, odsávač pár sa vypne, zhasne osvetlenie a po uplynutí času časovača zaznie na 5 sekúnd zvukový signál.
2. Budík – Ak nastavíte časovač, ked'nie je odsávač v prevádzke, bude nastavený tzv. budík. Hned'ako uplynie nastavený čas časovača, zaznie zvukový signál na 15 sekúnd. Odsávač pár sa nevypne ani svetlo nezhasne, ak sa časovač budíka vypne.

Ak nie je časovač nastavený, zobrazia sa hodiny.

Hodiny

Na displeji sa zobrazí symbol „E“ (v závislosti od modelu), čo znamená, že je spotrebič pripravený na prevádzku.

Hliníkové filtre je potrebné vyčistiť, ak sa na displeji zobrazí „C“ (v závislosti od modelu).

Na displeji sa zobrazí symbol „E“ (v závislosti od modelu), čo znamená, že je spotrebič pripravený na prevádzku.

Symbol „C“ (v závislosti od modelu) sa zobrazí na displeji po cca 60 hodinách prevádzky.

3 sekundy, kým symbol (v závislosti od modelu) nezmizne z displeja.

POZNÁMKA:

Symbol (v závislosti od modelu) sa zobrazí na displeji po cca 60 hodinách prevádzky.

Černokostelecká 1621

CZ-25101 Ríčany

Dovozca:

FAST PLUS s.r.o.

Na pántoch 18

SK-831 06 Bratislava
