PEW 9509 B - Kuchynský odsávač pár Philco - Bezplatný návod na obsluhu

Typ produktu	Digestor pod skrinkou
Značka	Philco
Model	PEW 9509 B
Šírka	90 cm
Hĺbka	50 cm
Výška	15 cm (približne)
Hmotnosť	12 kg
Napájanie	220-240 V, 50 Hz
Výkon motora	220 W
Kapacita odsávania	700 m³/h
Hladina hluku	65 dB (max)
Počet rýchlostí	3
Osvetlenie	2 x 2W LED
Typ filtra	Hliníkový tukový filter
Odvod vzduchu	Výstup priemeru 150 mm
Typ ovládania	Elektronické tlačidlá
Energetická trieda	A+
Údržba	Čistite tukový filter každý mesiac
Bezpečnostné prvky	Automatický vypínací časovač
Dostupné náhradné diely	Filtre, LED, motor
Index opraviteľnosti	8.5/10

Často kladené otázky - PEW 9509 B Philco

Ako čistím tukový filter?

Odstráňte filter a umyte ho teplou mydlovou vodou alebo v umývačke riadu. Opláchnite a osušte pred opätovnou inštaláciou. Pre najlepší výkon čistite každý mesiac.

Ako vymeniť LED svetlá?

Uistite sa, že digestor je vypnutý a studený. Opatrne vypáčte starý LED modul a odpojte kábel. Vložte nový modul a zaistite ho. Používajte iba LED schválené spoločnosťou Philco.

Čo mám robiť, ak digestor neodsáva správne?

Skontrolujte, či nie je upchatý tukový filter. V prípade potreby ho vyčistite. Taktiež sa uistite, že odvodné potrubie nie je zablokované a motor beží. Ak problém pretrváva, kontaktujte zákaznícky servis.

Môžem nainštalovať tento digestor v režime recirkulácie?

Áno, môžete ho použiť v režime recirkulácie pridaním uhlíkového filtra (predáva sa samostatne). Postupujte podľa inštalačných pokynov v manuáli.

Ako resetujem pripomienku čistenia filtra?

Stlačte a podržte tlačidlo rýchlosti na 5 sekúnd, kým kontrolka nezhasne. Tým sa resetuje časovač.

Aká je hladina hluku tohto digestora?

Hladina hluku sa pohybuje od 45 dB na nízkej rýchlosti do 65 dB na vysokej rýchlosti. Je pomerne tichý na 90 cm digestor.

Ako často by som mal vymeniť uhlíkový filter?

Vymeňte uhlíkový filter každých 6 mesiacov alebo keď už neabsorbuje pachy. Nedá sa umývať.

Má digestor diaľkové ovládanie?

Nie, PEW 9509 B sa ovláda pomocou elektronických tlačidiel na prednom paneli.

Aké sú rozmery jednotky?

Šírka je 90 cm, hĺbka 50 cm a výška 15 cm. Uistite sa, že otvor vašej skrinky je aspoň 90 x 50 cm.

Je na tento produkt záruka?

Áno, spoločnosť Philco poskytuje 2-ročnú záruku na výrobné chyby. Zaregistrujte svoj produkt online na aktiváciu.

NÁVOD NA OBSLUHU PEW 9509 B Philco

Đakujeme, že ste si kúpili výrobok značky PHILCO. Aby váš spotrebič slúžil čo najlepšie, prečítajte si všetky pokyny v tomto návode.

OBSAH

ČASŤ 1: DÔLEŽITÉ BEZPEČNOSTNÉ OPATRENIA ...... 2

ČAST 2: POPIS PRÍSTROJA....4

ČAST 3: INSTALÁCIA .... 5

Rozbalenie ....5

Rozmery výrobkov ....5

Umiestnenie....7

Inštalácia....7

Modely s digitálnym ovládaním – 3 rýchlosti ....14

Modely s digitálnym ovládaním – 5 rýchlostí 14

Modely s LCD displejom – 5 rýchlostí....15

Tipy na použitie....16

ČAST 5: ÚDRŽBA A ČISTENIE.... 17

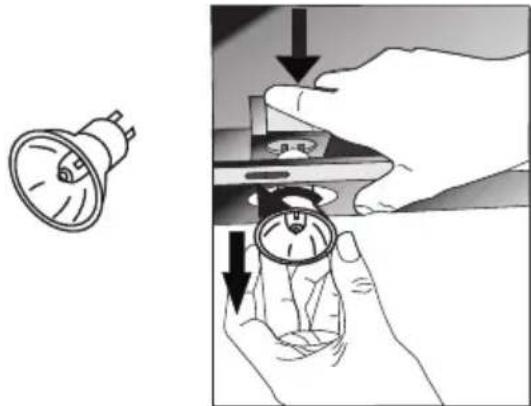

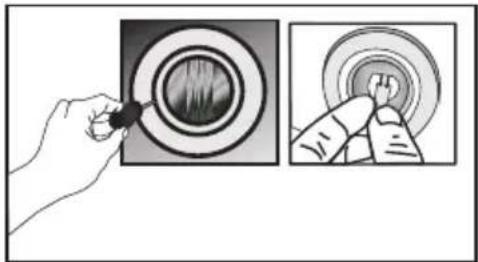

Výmena svetla 17

Čistenie....18

ČAST 6: PRED TÝM, NEŽ ZAVOLÁTE DO SERVISU ...... 20

ČAST 7: TECHNICKÉ SPECIFIKÁCIE 21

ČASŤ 1: DÔLEŽITÉ BEZPEČNOSTNÉ OPATRENIA

Odporúčania:

Pred inštaláciou a ovládaním tohto odsávača pár si pozorne prečítajte tieto inštrukcie.

Nižšie si zapíšte sériové číslo, ktoré nájdete na typovom štítku odsávača pár. Je nevyhnutné, aby ste si tento návod na obsluhu uchovali, aby ste ho mohli použit v budúcnosti. Ak chcete spotrebič predat, odovzdat d'alšiemu majitelovi alebo ked sa budete stahovať, vždy sa presvedčte, že je k spotrebiču priložený tento návod na obsluhu, aby sa mohol aj nový vlastník oboznámit s používaním spotrebiča a príslušným varovaním.

SÉRIOVÉ ČÍSLO:

Dôležité bezpečnostné inštrukcie

• Tento spotrebič je určený iba na použitie v domácnosti.
• Pred zapojením vidlice prívodného kábla sa uistite, že napätie uvedené na typovom štítku prístroja zodpovedá napätiu vo vašej sietovej zásuvke. Vidlicu prívodného kábla zapojte do sietovej zásuvky s napätím 220 – 240 V \~ 50 Hz.
• Použite iba riadne uzemnenú zásuvku. Spotrebič môže byť zapojený iba do riadne uzemnenej zásuvky.
  • Všetky elektrické zapojenia musí zaistiť kvalifikovaný elektrikár.
• Inštalácia vykonaná nekvalifikovanou osobou môže spôsobit'nesprávnu funkčnost, poškodenie spotrebiča, vznik požiaru alebo zranenie osôb.
• Výrobca ani jeho distribútor nie sú zodpovední za spôsobené škody vzniknuté nesprávnou alebo neodbornou inštaláciou, zapojením alebo ovládaním. Zásahom nekvalifikovanej osoby do spotrebiča sa spotrebitel' zrieka nároku na záručnú opravu.
• Prívodný kábel nevystavujte nadmernému tlaku alebo záťaži, nekladťe naň tăžké predmety, nesmie byť zamotaný ani sa po ňom nesmie šliapať. Neumiestňujte prívodný kábel do alebo na zdroje tepla, ako sú sporáky, kúrenie alebo iné generátory tepla. V opačnom prípade môže dôjst’ k poškodeniu prívodného kábla alebo vzniku požiaru.
• Vidlicu prívodného kábla zapájajte do sietovej zásuvky, až ked'je inštalácia celkom dokončená.
• Zástrčka prívodného kábla slúži ako odpájacie zariadenie a z tohto dôvodu musí zostat sietová zásuvka lahko prístupná v prípade nebezpečenstva, ak nejde o zapnutie do svorkovnice.
• Nedotýkajte sa osvetlenia, ak je spotrebič dlho v prevádzke. Osvetlenie sa používaním zahrieva a môže dôjst k popáleniu.
• Tento spotrebič je určený na odsávanie pár v bežnom domácom použití. Nepoužívajte spotrebič na iné účely, než na ktoré je určený. V opačnom prípade sa vystavujete riziku vzniku nebezpečnej situácie aj straty záručného plnenia.
• Dodržujte inštrukcie o inštalácii a odvetrávaní (s výnimkou použitia krbu).
• Nefl ambujte pod odsávačom pár.
• Pravidelne vymieňajte filtre v odsávači pár. V opačnom prípade hrozí riziko požiaru.
• Používajte iba filtre vhodné do odsávača pár. Typ vám odporučí výrobca alebo jeho distribútor.
• Nepoužívajte spotrebič bez vloženého hliníkového filtra. Nevyberajte filtre, ak je spotrebič zapnutý.
• Pravidelne čistite spotrebič, aby ste zabránili vzniku nebezpečnej situácie.
• Pred čistením, výmenou filtra, premiestnením alebo inou údržbou, vypnite spotrebič a vytiahnite vidlicu prívodného kábla zo sieťovej zásuvky alebo vypnite príslušný istič.

• Ak v rovnakej miestnosti používate súčasne iný spotrebič na plyn alebo zemný plyn, výpary tohto spotrebiča musia byť priestorovo izolované.

• Ak je komín spojený s odt'ahom odsávača pár, použite potrubie s priemerom 150 alebo 120 mm. Spojenie potrubia by malo byt čo najkratšie.

• Udržujte obalové materiály mimo dosahu detí. Mohlo by dôjst k ich poraneniu alebo uduseniu.
• Deti by mali byť pod dozorom, aby sa zaistilo, že sa so spotrebičom nebudú hrat. Ak je prívodný kábel poškodený, prestaňte spotrebič používať. Nechajte kábel vymeníť v autorizovanom servise alebo inou kvalifi kovanou osobou. V žiadnom prípade nevymieňajte prívodný kábel sami.

Tento spotrebič nie je určený pre osoby (vrátane detí) so zníženou fyzickou, zmyslovou alebo mentálnou schopnostou alebo osoby s obmedzenými skúsenostami a znalostami, ak nad nimi nie je vedený odborný dohlad alebo podané inštrukcie zahrňujúce použitie tohto prístroja osobou zodpovednou za ich bezpečnost.

Upozornenie pri prevoze a prenose

Obalové materiály sú použité z recyklovaných materiálov, preto ich zlikvidujte s ohľadom na životné prostredie podľa platných predpisov.

Pri prenose spotrebič uchopte za príslušné držadlá.

POZNÁMKA:

Odporúčame uchovať originálny obal aspoň počas záručnej lehoty v prípade nutnosti reklamácie a prevozu do autorizovaného servisného strediska. Dodržujte symboly na prepravnej škatuli.

Ak nemáte originálnu prepravnú škatulu, dodržujte nasledujúce inštrukcie:

a) Nekladte na spotrebič žiadne tažké predmety, ktoré by mohol spotrebič počas prepravy poškodit.
b) Chráňte spotrebič pred nárazmi, pádmi a pod.
c) Zabalte spotrebič napr. do bublinkovej fólie, ktorá zabráni poškodeniu spotrebiča.

POZNÁMKA:

Uhlíkový fi Iter nie je súčastou balenia.

POZNÁMKA:

Ak je stavba vybavená systémom rekuperácie, je potrebné, aby bol spotrebič nastavený na vnútornú cirkuláciu vzduchu (bez zaistenia odsávania). V takom prípade je potrebné dokúpiť uhlíkový filter.

ČAŠT 2: POPIS PRÍSTROJA

PEW 6509BGL / PEW 9509BGL

1. Vnútorný komín
2. Vonkajší komín
3. Temperované sklo
4. Ovládací panel
5. Filter
6. Osvetlenie

PEW 6711 / PEW 9711

Dialkové ovládanie (Volitelné príslušenstvo)

a) Zapnutie/vypnutie spotrebiča
b) Zvýšenie účinnosti odsávania
c) Zníženie účinnosti odsávania
d) Zapnutie/vypnutie osvetlenia

• Po rozbalení odstráňte zo spotrebiča všetky obalové a reklamné štítky.
• Skontrolujte, či nie je spotrebič poškodený a či balenie obsahuje všetky náležitosti uvedené v tomto návode.
• Ak bol spotrebič poškodený počas prepravy, kontaktujte autorizované servisné stredisko.
  • V žiadnom prípade nepoužívajte poškodený spotrebič.

DÔLEŽITÉ:

Pred inštaláciou a používaním spotrebiča si najprv prečítajte všetky pokyny a uistite sa, že hodnoty napätia a frekvencie uvedené na typovom štítku, sú zhodné s hodnotami napätia a frekvencie vašej elektrickej siete.

Odporúčame, aby spotrebič pripojil servisný technik alebo iná kvalifikovaná osoba v súlade s miestnymi predpismi a pokynmi.

Pred začatím inštalácie

• Skontrolujte, či kúpený výrobok má správne rozmery pre zvolené miesto inštalácie. Navyše si overte, či je k dispozícii elektrická zásuvka, ktorá zostane prístupná aj po namontovaní odsávača.
  • Pred inštaláciou odsávača pár sa uistite, že boli vykonané všetky potrebné murárske práce.
• Zaistite, aby všetky elektrické pripojenia vykonávala kvalifikovaná osoba.
  • Pred inštaláciou odsávača pár odporúčame vybrat hliníkové filtre.
• Skontrolujte, či sa vnútri výrobku nenachádzajú žiadne obalové materiály ani akékol'vek iné materiály, napr. návod, záručný list alebo vrecúška so skrutkami. Je potrebné ich vybrať a uschovať na prípadné d'alšie použitie v budúcnosti.
• Odporúčame odpojit a premiestniť bokom voľne stojace alebo zabudované sporáky, aby ste získali jednoduchší prístup k zadnej stene, príp. k stropu. Ak to nie je možné, umiestnite ochranný materiál na pracovnú plochu, varnú dosku alebo na sporák. Týmto zabránite poškodeniu týchto plôch.
• Na potrebné zmontovanie odsávača pár si zvolte rovnú plochu. Zakryte ju ochranným materiálom a položte na ßu všetky časti odsávača a upevňovacie prvky.
• Je potrebné, aby kvalifikovaný technik overil vhodnosť dodávaného spojovacieho materiálu a dálších súčiastok pre konkrétny typ steny alebo stropu. Stena a strop musia byť dostatočne pevné, aby udržali hmotnosť odsávača.
• Nepripevňujte tento odsávač pár k stene alebo skrinkovému nábytku pomocou obkladania, omietania ani ho neprilepujte silikónovým lepidlom. Spotrebič je navrhnutý iba pre inštaláciu na stenu, príp. na strop.
  • Odporúčame, aby spotrebič vždy inštalovali dve osoby.

Ak je váš odsávač pár určený na inštaláciu k stropu, dodržujte nasledujúci pokyn.

1) Odsávač pár je potrebné zavesit iba na stropných nosníkoch alebo na záťažových spojniciach stropných nosníkov.
2) Nezavesujte odsávač pár na stropné podhlady.
3) Strop musí mat' nosnost' minimálne 40 kg.
4) Hrúbka stropu musí byť minimálne 30 mm.

DÔLEŽITÉ:

ODSÁVAČ PÁR JE MOŽNÉ PRIPOJIŤ K ELEKTRICKEJ SIETI AŽ PO DOKONČENÍ CELEJ JEHO INŠTALÁCIE.

Dodávané príslušenstvo (v závislosti od modelu)

Spätnú klapku odsávania je potrebné nainštalovať do vzduchového výstupu odsávača pár (ak nie je už inštalovaný z výroby).

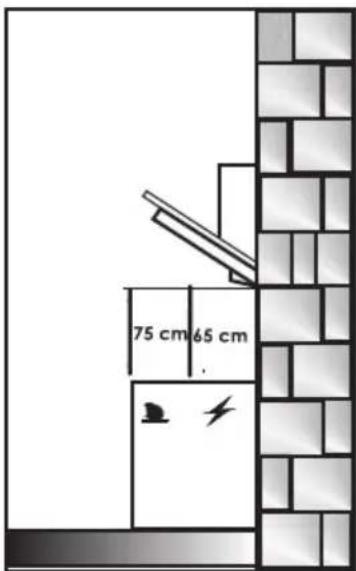

Umiestnenie

Odsávač pár inštalujte do výšky aspoň 65 cm od elektrickej varnej dosky alebo do výšky 75 cm od plynovej varnej dosky.

Inštalácia

1. Inštalácia závesných podložiek

Na zavesenie odsávača pár je potrebné najprv inštalovať 2 závesné podložky tvaru L, ktoré sú dodávané spoločne so skrutkami, na odsávač podľa obrázka nižšie. Podložky potom zaistite príslušnými skrutkami M5 × 35 do M5 závitu.

2. Inštalácia spätnej klapky

Inštalujte spätnú klapku na vývod v hornej časti odsávača pár pomocou skrutiek 3,5 × 9,5 podľa obrázka nižšie.

3. Vyvítanie montážnych otvorov

Priložte montážnu šablónu na stenu a vyvrtajte v bodoch A, B, C a D otvory pomocou vrtáka s priemerom 10 mm. Na inštaláciu komína vyvrtajte otvory pomocou vrtáka s priemerom 6 mm podľa rozmerov minimálnej a maximálnej výšky.

VAROVANIE!

Počas vrtania montážnych otvorov dbajte na priemer otvorov, ktoré sa použijú na zavesenie odsávača. Ak by boli otvory vyvrtané zle, nebude možné odsávač pár správne zostaviť.

4. Vloženie príchytiek

Do vyvrtaných otvorov A, B, C a D s priemerom 10 mm vložte príchytky s priemerom 10 mm. Do dvoch otvorov s priemerom 6 mm vložte príchytky s priemerom 6 mm – pozrite obrázok nižšie.

10 mm plastová príchytka 6 mm plastová príchytka

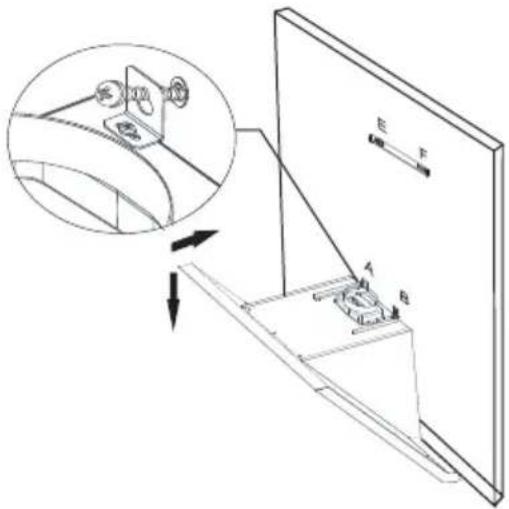

5. Pripevnenie lišty komína

Vyvrtajte otvory do steny pomocou vrtáka s priemerom 6 mm. Pripevnite lištu komína pomocou skrutiek 3,9 × 22 Ysb do plastových príchytiek s priemerom 6 mm.

Do vyvrtaných otvorov A, B s priemerom 10 mm s príchytkami vložte 2 skrutky 5,5 × 60 Ysb. Vzdialenost' medzi stenou a hlavičkou skrutky musí byt' 5 mm.

Zaveste odsávač pár pomocou závesných podložiek na skrutky v otvoroch A a B – pozrite obrázok nižšie.

Poznámka: Môžete použit' skrutky M5 na plné zaistenie stability.

8. Dotiahnutie závesných skrutiek

Z bodov C, D (pozrite obrázok nižšie) dotiahnite závesné skrutky 5,5 × 60 Ysb na zaistenie bezpečného zavesenia.

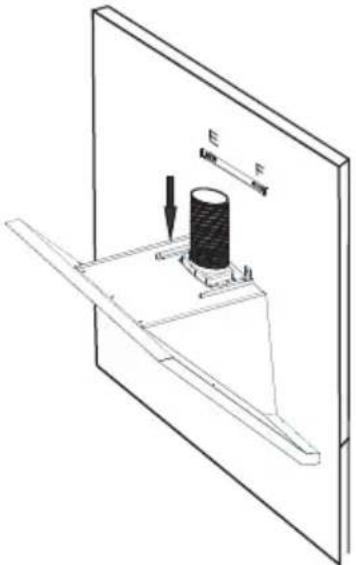

9. Inštalácia hliníkovej rúrky

Pripojte hliníkovú ohybnú rúrku na výstup vzduchu v hornej časti odsávača pár a druhý koniec vložte do výstupu v stene. Uistite sa, že je spojenie pevné aj pri maximálnej záťaži.

10. Inštalácia vonkajšieho komína

Vložte vnútorný komín do vonkajšieho komína. Nasadte komíny na základňu motora a zasuňte smerom dole. Uistite sa, že je spojenie medzi telom a základňou motora pevné.

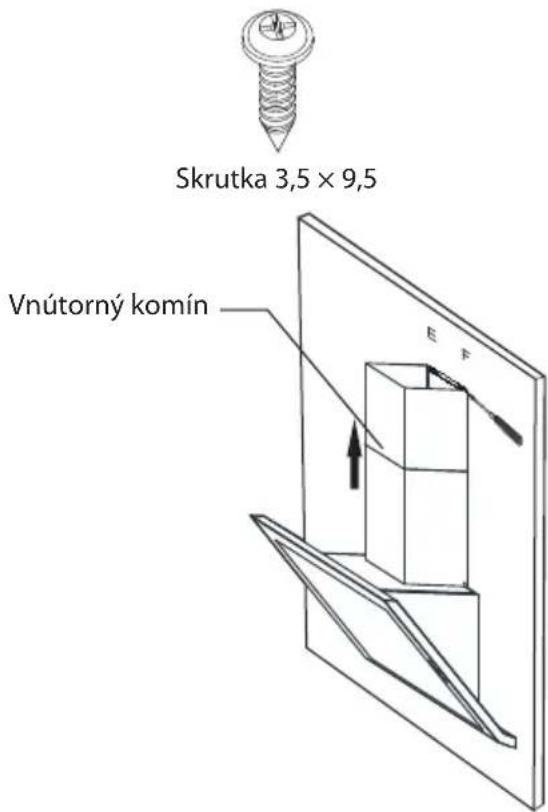

11. Inštalácia vnútorného komína

Vytiahnite vnútorný komín z vonkajšieho komína a pripevnite k lište pomocou skrutiek 3,5 × 9,5.

Po dokončení inštalácie skontrolujte, či je odsávač pár správne nainštalovaný a funguje správne.

Uhlíkový fi Iter

Ak používate odsávač pár bez zaisteného odsávania, je potrebné, aby ste použili uhlíkový filter. Uhlíkový filter nie je súčasťou dodávky. Kontaktujte svojho predajcu alebo autorizované servisné stredisko pre možnosť kúpy takéhoto fi ltra.

• Pred inštaláciou alebo výmenou uhlíkového filtra sa uistite, že je spotrebič vypnutý a odpojený od sietovej zásuvky alebo vypnite príslušný istič.
• Uhlíkový filter je potrebné wymieňat pravidelne každých 3 – 5 mesiacov v závislosti od použitia spotrebiča.
• Nikdy uhlíkový filter neumývajte vo vode, ak výrobca filtra neurčí inak.
• Hliníkové filtre musia byť vždy inštalované, aj ked' nie je uhlíkový filter inštalovaný. Nepoužívajte spotrebič bez hliníkového fi ltra.

Aby ste zaistili správnu ventiláciu, nechajte okná zatvorené, ak je spotrebič zapnutý.

VAROVANIE!

Dbajte na zvýšenú opatrnost, ak používate spotrebič súčasne s iným spotrebičom, ktorý funguje s použitím vzduchu alebo paliva (napr. tepelný ventilátor, vetrák a pod.), alebo s použitím plynu, uhlia alebo dreva, kedže môže odsávač pár negativne ovplyvnit'ich výkon, pretože odsáva vzduch von.

Toto varovanie je neplatné, ak ste inštalovali spotrebič bez zaistenia odsávania mimo miestnosti.

ČASŤ 4: POUŽITIE

Z ovládacieho panelu odstráňte ochrannú fóliu.

Modely s digitálnym ovládaním – 3 rýchlosti

Na ovládacom paneli stlačte príslušné tlačidlo.

I – najnižšia účinnosť odsávania

II – stredná účinnosť odsávania

III – najvyššia účinnosť odsávania

Automatickým časovačom sú vybavené všetky modely s dialkovým ovládaním.

Stlačte a podržte tlačidlo príslušnej účinnosti odsávania na aspoň 2 sekundy a funkcia automatického časovača bude zapnutá 15 minút. Po zapnutí funkcie sa na displeji zobrazí príslušný symbol a motor sa automaticky vypne po 15 minútach.

POZNÁMKA:

Používajte odsávač pár spoločne so sporákom. Zaistíte tak správne odsávanie vzduchu. Odporúčame nechat'odsávač pár o niekolko minút dlhšie zapnutý než sporák, aby došlo k úplnému odsatiu všetkých pachov.

Osvetlenie

Modely s digitálnym ovládaním – 5 rýchlostí

Na zapnutie motora stlačte tlačidlo ✗ a na nastavenie účinnosti odsávania stlačte tlačidlo + alebo –. Tlačidlom + zvyšujete účinnosť odsávania a tlačidlom – znižujete účinnosť odsávania.

Automatickým časovačom sú vybavené všetky modely s dialkovým ovládaním.

Stlačte a podržte tlačidlo ⑨ pri nastavenej účinnosti odsávania aspoň na 2 sekundy a funkcia automatického časovača bude zapnutá 15 minút. Po zapnutí funkcie sa na displeji zobrazí príslušný symbol a motor sa automaticky vypne po 15 minútach.

POZNÁMKA:

Používajte odsávač pár spoločne so sporákom. Zaistíte tak správne odsávanie vzduchu. Odporúčame nechat'odsávač pár o niekolko minút dlhšie zapnutý než sporák, aby došlo k úplnému odsatiu všetkých pachov.

Osvetlenie

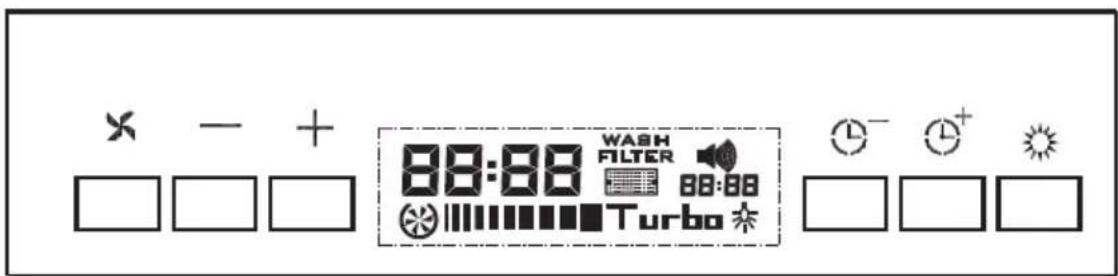

Modely s LCD displejom – 5 rýchlostí

Tlačidlo zapnutia/vypnutia ✘ – Stlačte tlačidlo raz na zapnutie odsávača. Začiatočný stupeň účinnosti odsávania je 2. Opätovným stlačením odsávač pár vypnete.

Nastavenie stupňa účinnosti odsávania – Na nastavenie účinnosti odsávania stlačte tlačidlo + alebo –. Tlačidlom + zvyšujete účinnosť odsávania a tlačidlom – znižujete účinnosť odsávania. Ak stlačíte a podržíte tlačidlo +/- aspoň 2 sekundy, budú sa stupne účinnosti odsávania zvyšovat'/znižovať v polsekundových intervaloch.

Ak nastavíte stupeň maximálnej účinnosti odsávania (5), bude spotrebič odsávať pri maximálnej účinnosti 15 minút a potom bude odsávanie pokračovať pri stupni účinnosti 2. Stupeň maximálnej účinnosti odsávania sa nazýva „turbo rýchlost“.

Časovač

Tlačidlo TIMER – ^- : Na nastavenie času, keď bude spotrebič v prevádzke a ktorý bude časovač počas prevádzky odpočítavať. Každým stlačením sa účinnosť zníži o 1 stupeň. Ak stlačíte a podržíte tlačidlo na aspoň 2 sekundy, bude znižovanie účinnosti rýchlejšie.

Tlačidlo TIMER – ⚫: Na nastavenie času, keď bude spotrebič v prevádzke a ktorý bude časovač počas prevádzky odpočítavať. Každým stlačením sa účinnosť zvýši o 1 stupeň. Ak stlačíte a podržíte tlačidlo na aspoň 2 sekundy, bude zvyšovanie účinnosti rýchlejšie.

Funkcie časovača:

Hodiny na displeji zobrazujú aktuálny čas. Ak sú hodiny nastavené, dvojbodka medzi hodinami a minútami každú sekundu blikne.

Nastavenie hodín

1. Stlačte tlačidlo a súčasne.
2. Hodiny a minúty sa rozblikajú na 5 sekúnd.
3. Medzitým stlačte tlačidlo Ⓑ alebo Gna nastavenie hodín a minút.
   Ak dôjde k výpadku elektrickej energie, bude potrebné nastavit hodiny znovu.

Doplnkové funkcie

Doplnkové funkcie môžu byť nastavené, iba ak sú motor a osvetlenie vypnuté.

1. Nastavenie jasu podsvietenia – Stlačte a podržte tlačidlo – na asi 5 sekúnd a na displeji sa zobrazí percentuálna intenzita modrej farby (napr. b00). Stlačte tlačidlo – jedenkrát a farba displeja sa zmení na červenú (napr. r100), stlačte tlačidlo – ešte raz a farba displeja sa zmení na zelenú (napr. g10).
   Po výbere farby tlačidlami ^- / Gnastavte jas príslušnej farby displeja (napr. 0 – 100) . Na potvrdenie nastavenia stlačte a podržte tlačidlo – na asi 5 sekúnd. Zaznie zvukový signál.
   Ak nechete nastavenie uložit, stlačte tlačidlo alebo tlačidlo osvetlenia.

2. Podsvietenie – Podsvietenie displeja je vždy zapnuté. Stlačte a podržte tlačidlo + na asi 5 sekúnd. Zaznie zvukový signál. Teraz budete môč' podsvietenie vypnút. Ak budete chcieť podsvietenie displeja znovu zapnút, stlačte a podržte tlačidlo + na asi 5 sekúnd.

Modrá (%) Červená (%) Zelená (%) Farba
100 100 100 Tyrkysová
0 100 100 Svetlozelená
0 0 100 Zelená
100 0 0 Modrá
50 100 0 Fialová
0 100 0 Červená
0	0	B
0 100 10 Oranžová

Tipy na použitie

1. Pravidelne čistite hliníkové filtre a pravidelne vymieňajte uhlíkové filtre.
2. Používajte prostrednú účinnosť odsávania. Najvyššiu účinnosť používajte, iba ak je to nutné.
3. Aby ste zaistili správnu ventiláciu, nechajte okná zatvorené, ak je spotrebič zapnutý.

ČASŤ 5: ÚDRŽBA A ČISTENIE

VAROVANIE!

Pred čistením, pravidelnou a inou údržbou, montážou a demontážou sa uistite, že je spotrebič vypnutý a odpojený od sietovej zásuvky alebo vypnite príslušný istič.

Výmena svetla

• Vypnite spotrebič.
• Odoberte hliníkový fi Iter.
- Ak sa žiarovka rozbila počas prevádzky, vyčkajte, až schladne.

Modely s 50 W a 35 W halogénovou žiarivkou

• Na vybratie halogénovej žiarivky stlačte držiak žiarovky smerom dole a zľahka otočte proti smeru hodinových ručičiek. Vyberte žiarivku.
• Žiarivku s rovnakými parametrami nainštalujte v opačnom poradí.

• Na vybratie halogénovej žiarivky (20 W) odstráňte najprv sklenený kryt pomocou tenkého skrutkovača. Dajte pozor, aby ste výrobok nepoškriabali. Chybnú žiarivku vyberte vytiahnutím smerom dole a vložte novú funkčnú žiarivku.
• Používajte žiarivku s rovnakými parametrami.

Nedržte novú žiarivku holými rukami. Nečistoty alebo pot z rúk môžu skrátiť jej životnosť.

Modely s 1 W LED žiarivkou

Podl'a modelu vyberte postup.

1. Otvorte oddel'ovací kryt/sklo.
2. Vyberte hliníkové fi ltre.
3. Odpojte drôty od LED žiarivky.
4. Zatlačte na žiarivku na jej vybratie.
5. Odstráňte pásku medzi žiarivkou a odsávačom pár.
6. Z novej žiarivky odstráňte ochrannú pásku a na jej nasadenie postupujte v opačnom slede.

1. Otvorte oddel'ovací kryt/sklo
2. Vyberte hliníkové fi ltre.
3. Vyskrutkujte skrutky krytu žiarivky.
4. Potom vyskrutkujte plastové skrutky žiarivky.
5. Odpojte drôty od žiarivky a vyberte ju.
6. Novú žiarivku namontujte opačným postupom.

Čistenie

• Hliníkové fi ltre zachytávajú prach a tuk z odsávaného vzduchu.
- Tieto filtre je potrebné pravidelne umývať, najlepšie raz za mesiac, v závislosti od použitia. Filtre umývajte v teplej vode s kuchynským prostriedkom na umývanie riadu, príp. môžete vložit filtre do umývačky riadu a umývať so šetrným programom (max. 60°C).
• Hliníkové fi ltre vyberte stlačením západky.
- Po vyčistení nechajte hliníkové fi ltre riadne vyschnúť pred spätnou inštaláciou.
- Vonkajší povrch odsávača utrite čistou a vlhkou utierkou mierne namočenou v teplej vode s trochou kuchynského prostriedku na umývanie riadu. Následne utrite dosucha.
- Vyvarujte sa kontaktu elektrických častí s vodou alebo inou tekutinou.
- Na čistenie môžete použit aj špeciálne prípravky na údržbu a čistenie povrchu INOX (iba modely s povrchovou úpravou INOX).

Čistenie hliníkových fi ltrov

Modely s digitálnym ovládaním – 3 rýchlosti

Hliníkové fi ltre je potrebné vyčistiť, ak sa na displeji zobrazí „C“ (v závislosti od modelu), príp. každé 2 – 3 týždne (v závislosti od použitia).

Vyčistite filtre podľa vyššie uvedených inštrukcií a na opätovné nasadenie stlačte a podržte tlačidlo I vetráka na 3 sekundy, kým symbol „C“ (v závislosti od modelu) z displeja nezmizne.

Ak chcete používať spotrebič bez vymazania symbolu „C“ (v závislosti od modelu), stlačte tlačidlo I na spustenie odsávania na 1 sekundu, potom sa symbol „C“ (v závislosti od modelu) zobrazí ešte raz a motor bude d'alej pokračovať v prevádzke.

Modely s digitálnym ovládaním – 5 rýchlostí

Vyčistite filtre podľa vyššie uvedených inštrukcíí a po opätovnom nasadení stlačte a podržte tlačidlo vetráka na 3 sekundy, kým symbol „C“ (v závislosti od modelu) z displeja nezmizne.

Ak chcete používať spotrebič bez vymazania symbolu „C“ (v závislosti od modelu), stlačte tlačidlo vetráka na spustenie odsávania na 1 sekundu, potom sa symbol „C“ (v závislosti od modelu) zobrazí ešte raz a motor bude d'alej pokračovať v prevádzke.

POZNÁMKA:

Modely s LCD displejom – 5 rýchlostí

Hliníkové fi ltre je potrebné vyčistiť, ak sa na displeji zobrazí.

Vyčistite filtre podľa vyššie uvedených inštrukcí a na opätovné nasadenie stlačte a podržte tlačidlo vetráka na 3 sekundy, kým symbol WASH FILTER (v závislosti od modelu) z displeja nezmizne.

POZNÁMKA:

Hliníkové fi ltre môžete vložit do umývačky riadu. Sfarbenie hliníkových fi ltrov sa môže po niekolkých umývaniach zmenit. Ide o normálny jav.

ČASŤ 6: PRED TÝM, NEŽ ZAVOLÁTE DO SERVISU

Ak spotrebič nefunguje, ako má, skontrolujte nižšie uvedené odporúčania na riešenie najbežnejších problémov. Ak problém stále pretrváva alebo nie je uvedený v nižšie uvedenej tabulke, vypnite spotrebič a odpojte ho od sietovej zásuvky a kontaktujte autorizované servisné stredisko.

Problém	Riešenie
Odsávač pár nefunguje. Skontrolujte, či je zástrčka riadne zasunutá v riadne uzemnenej sietovej zásuvke s parametrami 220 – 240 V ~ 50 Hz.
Osvetlenie nefunguje. Skontrolujte, či je zástrčka riadne zasunutá v riadne uzemnenej sietovej zásuvke s parametrami 220 – 240 V ~ 50 Hz.
Odsávanie je slabé. Skontrolujte, či nie sú hliníkové fi ltre špinavé.
Odsávač pár neodsáva vzduch priamo von (pri modeloch bez zaisteného odsávania).	Skontrolujte, či nie sú hliníkové fi ltre špinavé.
	Skontrolujte uhlíkový fi lter, či nie je už príliš zašpinený.

Upozornenie:

Používajte odsávač pár spoločne so sporákom. Zaistíte tak správne odsávanie vzduchu. Odporúčame nechat odsávač pár o niekolko minút dlhšie zapnutý než sporák, aby došlo k úplnému odsatiu všetkých pachov.

ČASŤ 7: TECHNICKÉ ŠPECIFIKÁCIE

		PEW PEI			PEC 6405 - PEC 9405	PEC 5507 - PEC 6507	PEB 6408	PEC 5406 - PEC 6406	PEB 6708
RÝCHLOŠT 1	Napätie (A) 0,5 0,5	0,5 0,5 1 0,6	0,6 0,5
	Výkon (W) 105 90	120 70 135 80	80 110
	Prietok ( m^3/h ) 180	230 200 190	250 190 155 210
	Tlak (mmH20) 130	155 170 150	160 160 180 155
	Hlučnosť (dB) 36	35 39,7 43 40	45 44 34,5
RÝCHLOŠT 2	Napätie (A) 0,6 0,9	0,6 0,6 1,2 0,9	0,6 0,6
	Výkon (W) 125 120	130 90 170	10 95 125
	Prietok ( m^3/h ) 260	310 265 225	310 400 175 290
	Tlak (mmH20) 200	205 230 165	180 190 205 235
	Hlučnosť (dB) 43	42 43,6 47,5 48	54 50 43
RÝCHLOŠT 3	Napätie (A) 0,7 1,5	0,7 0,8 1,6 0,9	0,7
	Výkon (W) 145 185	150 110 220	110 150
	Prietok ( m^3/h ) 335	500 360 400	500 400 375
	Tlak (mmH20) 265	245 290 180	200 225 285
	Hlučnosť (dB) 48	52 49 51,5 55		53 49
RÝCHLOŠT 4	Napätie (A) 0,8 0,8					0,8
	Výkon (W) 170 175					175
	Prietok ( m^3/h ) 450	455					470
	Tlak (mmH20) 310	325					320
	Hlučnosť (dB) 53		53,4					53,5
RÝCHLOŠT 5	Napätie (A)	1		1					1
	Výkon (W) 210 210					210
	Prietok ( m^3/h ) 750	750					750
	Tlak (mmH20) 350	365					380
	Hlučnosť (dB) 61		60,2					61
Vstupné napätie		220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240V ~ 50 Hz
Priemer výstupu vzduchu		150 mm	150 mm	150 mm	120 mm	120 mm	120 mm	120 mm	120 mm

POZNÁMKA: Vyššie uvedené dáta podliehajú zmenám.

POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM

Použitý obalový materiál odložte na miesto určené obcou na ukladanie odpadu.

LIKVIDÁCIA POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZARIADENÍ

Tento symbol na produktoch alebo v sprievodných dokumentoch znamená, že použité elektrické a elektronické výrobky nesmú byť pridané do bežného komunálneho odpadu. Pre správnu likvidáciu, obnovu a recykláciu odovzdajte tieto výrobky na určené zberné miesta. Alternatívne v niektorých krajinách Európskej únie alebo v iných európskych krajinách môžete vrátit svoje výrobky miestnemu predajcovi pri kúpe ekvivalentného nového produktu. Správnou likvidáciou tohto produktu pomôžete zachovať cenné prírodné zdroje a napomáhate prevencii potenciálnych negatívnych dopadov na životné prostredie a ľudské zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácii tohto druhu odpadu môžu byť v súlade s národnými predpismi udelené pokuty.

Pre podnikové subjekty v krajinách Európskej únie

Ak chcete likvidovať elektrické a elektronické zariadenia, vyžiadajte si potrebné informácie od svojho predajcu alebo dodávatel’a.

Likvidácia v ostatných krajinách mimo Európskej únie

Tento symbol je platný v Európskej únii. Ak chcete tento výrobok zlikvidovať, vyžiadajte si potrebné informácie o správnom spôsobe likvidácie od miestnych úradov alebo od svojho predajcu.

Tento výrobok spína všetky základné požiadavky smerníc EÚ, ktoré sa naň vztahujú.

Zmeny v texte, dizajne a technických špecifikáciách sa môžu menit bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu.

POZNÁMKY

POZNÁMKY

POZNÁMKY

Dovozce:

FAST CR, a.s.
