Typ výrobku	Odsavač par pod skříňku
Značka	Philco
Model	PEW 9509 B
Šířka	90 cm
Hloubka	50 cm
Výška	15 cm (přibližně)
Hmotnost	12 kg
Napájení	220-240 V, 50 Hz
Výkon motoru	220 W
Výkon odsávání	700 m³/h
Hladina hluku	65 dB (max)
Počet rychlostí	3
Osvětlení	2 x 2W LED
Typ filtru	Hliníkový tukový filtr
Odvod vzduchu	Výstup o průměru 150 mm
Typ ovládání	Elektronická tlačítka
Energetická třída	A+
Údržba	Čistěte tukový filtr každý měsíc
Bezpečnostní prvky	Automatické vypínání časovače
Dostupnost náhradních dílů	Filtry, LED, motor
Index opravitelnosti	8.5/10

Často kladené otázky - PEW 9509 B Philco

Jak vyčistit tukový filtr?

Odstraňte filtr a umyjte jej teplou mýdlovou vodou nebo v myčce nádobí. Opláchněte a osušte před opětovnou instalací. Pro nejlepší výkon čistěte každý měsíc.

Jak vyměnit LED osvětlení?

Ujistěte se, že je digestoř vypnutá a studená. Opatrně vypáčte starý LED modul a odpojte kabel. Vložte nový modul a upevněte jej. Používejte pouze LED schválené firmou Philco.

Co dělat, když digestoř správně neodsává?

Zkontrolujte, zda není tukový filtr ucpaný. V případě potřeby jej vyčistěte. Také se ujistěte, že odvod není blokován a motor běží. Pokud problém přetrvává, kontaktujte zákaznický servis.

Mohu tuto digestoř nainstalovat v režimu recirkulace?

Ano, můžete ji používat v režimu recirkulace přidáním uhlíkového filtru (prodává se samostatně). Postupujte podle pokynů k instalaci v manuálu.

Jak resetovat připomenutí čištění filtru?

Stiskněte a podržte tlačítko rychlosti po dobu 5 sekund, dokud kontrolka nezhasne. Tím se resetuje časovač.

Jaká je hladina hluku této digestoře?

Hladina hluku se pohybuje od 45 dB na nízké rychlosti do 65 dB na vysoké rychlosti. Je poměrně tichá na 90 cm digestoř.

Jak často bych měl vyměňovat uhlíkový filtr?

Vyměňujte uhlíkový filtr každých 6 měsíců nebo když již neabsorbuje pachy. Nelze jej prát.

Má digestoř dálkové ovládání?

Ne, PEW 9509 B se ovládá pomocí elektronických tlačítek na předním panelu.

Jaké jsou rozměry jednotky?

Šířka je 90 cm, hloubka 50 cm a výška 15 cm. Ujistěte se, že otvor ve skříňce je alespoň 90 x 50 cm.

Je na tento produkt záruka?

Ano, společnost Philco poskytuje 2letou záruku na výrobní vady. Zaregistrujte svůj produkt online pro aktivaci.

NÁVOD K OBSLUZE PEW 9509 B Philco

Děkujeme, že jste zakoupil výrobek značky PHILCO. Aby váš spotřebič sloužil co nejlépe, přečtěte si všechny pokyny v tomto návodu.

OBSAH

ČÁST 1: DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ...... 2

ČÁST 2: POPIS PŘÍSTROJE ...... 4

ČÁST 3: INSTALACE....5

Rozbalení....5

Rozměry výrobků 5

Umístění....7

Instalace....7

Uhlíkový filtr....12

Ventilace 13

ČÁST 4: POUŽITÍ ...... 14

Modely s digitálním ovládáním – 3 rychlosti ....14

Modely s digitálním ovládáním – 5 rychlostí ....14

Modely s LCD displejem – 5 rychlostí ....15

Tipy na použití....16

ČÁST 5: ÚDRŽBA A ČIŠTĚNÍ......17

Výměna světla 17

Čištění....18

ČÁST 6: PŘETÍM NEŽ ZAVOLÁTE DO SERVISU....20

ČÁST 7: TECHNICKÉ SPECIFIKACE....21

ČÁST 1: DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ

Doporučení:

Před instalací a ovládáním tohoto odsavače par si pečlivě přečtěte tyto instrukce.

Níže si zapište sériové číslo, které naleznete na typovém štítku odsavače par. Je nezbytně nutné, abyste si tento návod k obsluze uchovali, abyste ho mohli použít v budoucnu. Chcete-li spotřebič prodat, předat dalšímu majiteli, nebo když se budete stěhovat, vždy se přesvědčte, že je ke spotřebiči přiložen tento návod k obsluze, aby se mohl i nový vlastník seznámit s používáním spotřebiče a příslušným varováním.

SÉRIOVÉ ČÍSLO:

Důležité bezpečnostní instrukce

• Tento spotřebič je určen pouze pro použití v domácnosti.
• Před zapojením vidlice přívodního kabelu se ujistěte, že napětí uvedené na typovém štítku přístroje odpovídá napětí ve vaší síťové zásuvce. Vidlici přívodního kabelu zapojte do síťové zásuvky s napětím 220 – 240 V \~ 50 Hz.
• Použijte pouze řádně uzemněnou zásuvku. Spotřebič může být zapojen pouze do řádně uzemněné zásuvky.
• Veškeré elektrické zapojení musí být provedeny kvalifikovaným elektrikářem.
• Instalace provedená nekvalifikovanou osobou může způsobit nesprávnou funkčnost, poškození spotřebiče, vznik požáru nebo zranění osob.
• Výrobce ani jeho distributor nejsou odpovědni za způsobené škody vzniklé nesprávnou nebo neodbornou instalací, zapojením nebo ovládáním. Zásahem nekvalifikované osoby do spotřebiče se spotřebitel zříká nároku na záruční opravu.
• Přívodní kabel nevystavujte nadměrnému tlaku nebo zátěži, nepokládejte na něj těžké předměty, nesmí být zamotán ani se po něm nesmí šlapat. Neumistujte přívodní kabel do nebo na zdroje tepla, jako jsou sporáky, topení nebo jiné generátory tepla. V opačném případě může dojít k poškození přívodní kabelu nebo vzniku požáru.
• Vidlici prívodního kabelu zapojujte do sítové zásuvky, až pokud je instalace zcela dokončena.
• Zástrčka přívodního kabelu slouží jako odpojovací zařízení a z tohoto důvodu musí zůstat síťová zásuvka snadno přístupná v případě nebezpečí, pokud se nejedná o zapnutí do svorkovnice.
• Nedotýkejte se osvětlení, pokud je spotřebič dlouho v provozu. Osvětlení se používáním zahřívá a může dojít k popálení.
• Tento spotřebič je určen pro odsávání par v běžném domácím použití. Nepoužívejte spotřebič k jiným účelům, než ke kterým je určen. V opačném případě se vystavujete riziku vzniku nebezpečné situaci i ztráty záručního plnění.
• Dodržujte instrukce o instalaci a odvětrávání (s výjimkou použití krbu).
• Neprovádějte fl ambování pod odsavačem par.
• Pravidelně vyměňujte filtry v odsavači par. V opačném případě hrozí riziko požáru.
• Používejte pouze filtry vhodné do odsavače par. Typ vám doporučí výrobce nebo jeho distributor.
• Nepoužívejte spotřebič bez vloženého hliníkového filtru. Nevyjímejte filtry, pokud je spotřebič zapnut.
• Pravidelně čistěte spotřebič, abyste zabránili vzniku nebezpečné situace.
• Před čištěním, výměnou filtru, přemístěním nebo jinou údržbou, vypněte spotřebič a vytáhněte vidlici přívodního kabelu ze síťové zásuvky, nebo vypněte příslušný jistič.

• Pokud ve stejné místnosti používáte současně jiný spotřebič na plyn nebo zemní plyn, výpary tohoto spotřebiče musí být prostorově izolovány.

• Pokud je komín spojen s odtahem odsavače par, použijte potrubí o průměru 150 nebo 120 mm. Spojení potrubí by mělo být co nejkratší.

• Udržujte obalové materiály mimo dosah dětí. Mohlo by dojít k jejich poranění nebo udušení.
• Děti by měly být pod dozorem, aby se zajistilo, že si se spotřebičem nebudou hrát. Pokud je přívodní kabel poškozen, přestaňte spotřebič používat. Nechte kabel vyměnit v autorizovaném servisu nebo jinou kvalifi kovanou osobou. V žádném případě nevyměňujte přívodní kabel sami.

Pro zajištění bezpečnosti používejte pojistku max. 6 A.

VAROVÁNÍ!

Tento spotřebič není určen pro osoby (včetně dětí) se sníženou fyzickou, smyslovou nebo mentální schopností nebo osoby s omezenými zkušenostmi a znalostmi, pokud nad nimi není veden odborný dohled nebo podány instrukce zahrnující použití tohoto přístroj osobou odpovědnou za jejich bezpečnost.

Upozornění při převozu a přenosu

Obalové materiály jsou použity z recyklovaných materiálů, proto je zlikvidujte s ohledem na životní prostředí podle platných předpisů.

Během převozu dodržujte symboly na přepravní krabici.

Při prěnosu spotřebiče jej uchopte za příslušná madla.

POZNÁMKA:

Doporučujeme uchovat originální obal alespoň po dobu záruční doby v případě nutnosti reklamace a převozu do autorizovaného servisního střediska. Dodržujte symboly na přepravní krabici.

Pokud nemáte originální přepravní krabici, dodržujte následující instrukce:

a) Nepokládejte na spotřebič žádné těžké předměty, které by mohl spotřebič během přepravy poškodit.
b) Chraňte spotřebič před nárazy, pády apod.
c) Zabalte spotřebič např. do bublinkové fólie, která zabrání poškození spotřebiče.

POZNÁMKA:

Uhlíkový fi ltr není součástí balení.

POZNÁMKA:

Pokud je stavba vybavena systémem rekuperace, je třeba, aby byl spotřebič nastaven na vnitřní cirkulaci vzduchu (bez zajištění odsávání). V takovém případě je třeba dokoupit uhlíkový fi ltr.

ČÁST 2: POPIS PŘÍSTROJE

PEW 6509BGL / PEW 9509BGL

1. Vnitřní komín
2. Vnější komín
3. Temperované sklo
4. Ovládací panel

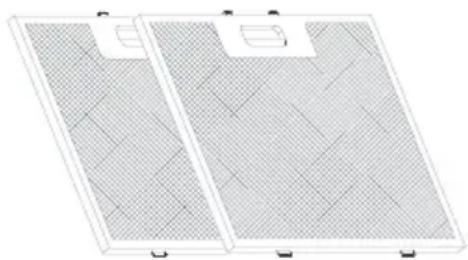

5. Filtr
6. Osvětlení

PEW 6711 / PEW 9711

1. Vnitřní komín
2. Vnější komín
3. Filtr
4. Ovládací panel
5. Osvětlení

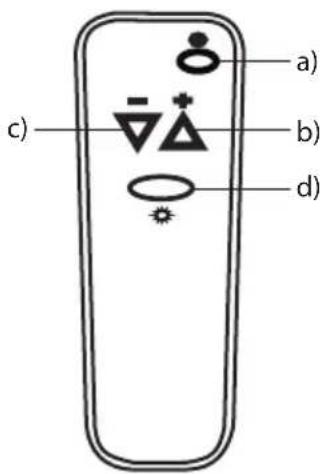

Dálkové ovládání (Volitelné příslušenství)

a) Zapnutí / vypnutí spotřebiče
b) Zvýšení účinnosti odsávání
c) Snížení účinnosti odsávání
d) Zapnutí / vypnutí osvětlení

• Po rozbalení odstraňte ze spotřebiče všechny obalové a reklamní štítky.
• Zkontrolujte, zda není spotřebič poškozen a zda balení obsahuje všechny náležitosti uvedené v tomto návodu.
• Pokud byl spotřebič poškozen během přepravy, kontaktujte autorizované servisní středisko.
  • V žádném případě nepoužívejte poškozený spotřebič.

DŮLEŽITÉ:

Zajistěte, aby si děti nehrály s obalovým materiálem.

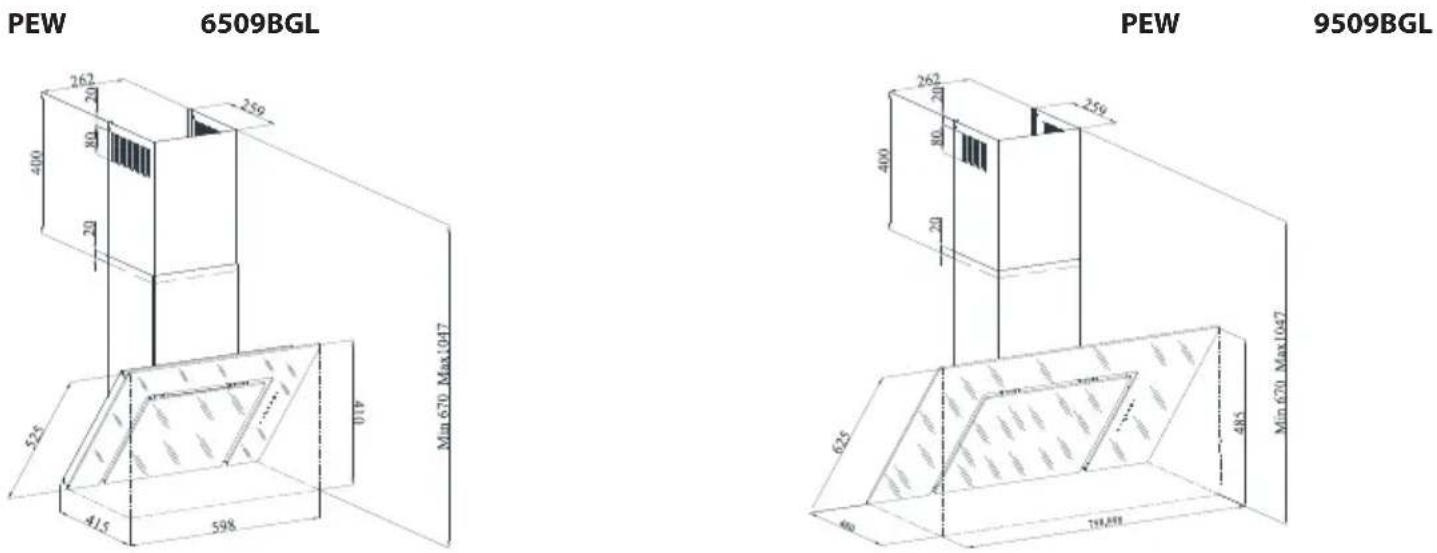

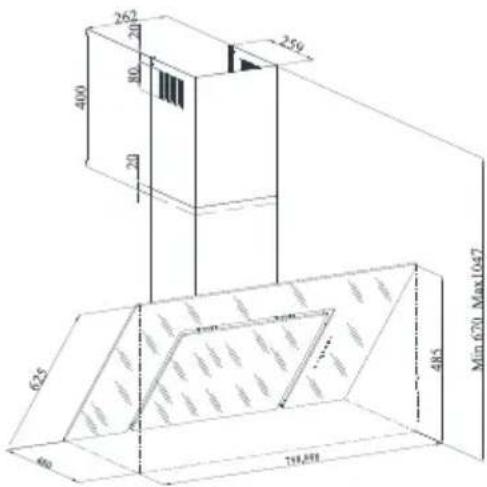

Rozměry výrobků

PEW
6509BGL

PEW
9509BGL

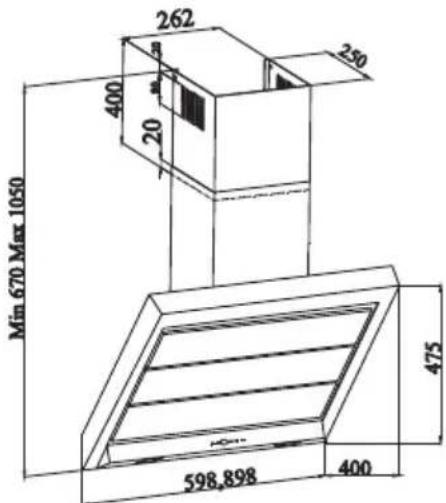

PEW 6711 / PEW 9711

DŮLEŽITÉ:

Před instalací a používáním spotřebiče si nejprve přečtěte všechny pokyny a ujistěte se, že hodnoty napětí a frekvence, uvedené na typovém štítku, jsou shodné s hodnotami napětí a frekvence vaší elektrické sítě.

Doporučujeme, aby spotřebič připojil servisní technik nebo jiná kvalifikovaná osoba v souladu s místními předpisy a pokyny.

Před zahájením instalace

• Zkontrolujte, zda zakoupený výrobek má správné rozměry pro zvolené místo instalace. Navíc si ověřte, zda je k dispozici elektrická zásuvka, která zůstane přístupná i po namontování odsavače.
• Pred instalací odsavače par se ujistěte, že byly provedeny všechny potřebné zednické práce.
• Zajistěte, aby byla veškerá elektrická připojení prováděna kvalifikovanou osobou.
• Před instalací odsavače par doporučujeme vyjmout hliníkové filtry.
• Zkontrolujte, zda se uvnitř výrobku nenachází žádné obalové materiály ani jakékoli jiné materiály, např. návod, záruční list nebo sáčky se šrouby. Tyto je třeba je vyjmout a uschovat pro případné další použití v budoucnu.
• Doporučujeme odpojit a přemístit stranou volně stojící nebo zabudovaný sporáky, abyste získali snadnější přístup k zadní stěně, popř. ke stropu. Pokud toto není možné, umístěte ochranný materiál na pracovní plochu, varnou desku nebo na sporák. Tímto zabráníte poškození těchto ploch.
• Pro potřebné smontování odsavače par si zvolte rovnou plochu. Zakryjte ji ochranným materiálem a položte na ni všechny části odsavače a upevňovací prvky.
• Je třeba, aby kvalifikovaný technik ověřil vhodnost dodávaného spojovacího materiálu a dalších součástek pro konkrétní typ stěny nebo stropu. Stěna a strop musejí být dostatečně pevné, aby udržely hmotnost odsavače.
• Nepřipevňujte tento odsavač par ke stěně nebo skříňkovému nábytku pomocí obkládání, omítání ani jej nepřilepujte silikonovým lepidlem. Spotřebič je navržen pouze pro instalaci na stěnu, popř. na strop.
  • Doporučujeme, aby instalaci spotřebiče vždy prováděly dvě osoby.

Pokud je váš odsavač par určen k instalaci ke stropu, dodržujte následující pokyn.

1) Odsavač par je třeba zavěsit pouze na stropnicích, nebo na zátěžových spojnicích stropnic.
2) Nezavěšujte odsavač par na stropní podhledy.
3) Strop musí mít nosnost minimálně 40 kg.
4) Tlouštka stropu musí být minimálně 30 mm.

DŮLEŽITÉ:

ODSAVAČ PAR JE MOŽNO PŘIPOJIT K ELEKTRICKÉ SÍTI AŽ PO DOKONČENÍ CELÉ JEHO INSTALACE.

Dodávané příslušenství (v závislosti na modelu)

Zpětnou klapku odsávání je třeba nainstalovat do vzduchového výstupu odsavače par (pokud není již instalován z výroby).

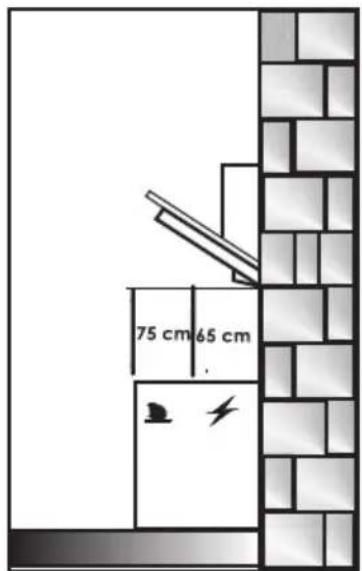

Umístění

Odsavač par instalujte do výšky alespoň 65 cm od elektrické varné desky nebo do výšky 75 cm od plynové varné desky.

Instalace

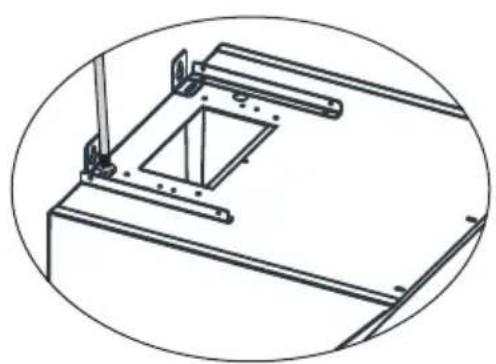

1. Instalace závěsných podložek

K zavěšení odsavače par je třeba nejprve instalovat 2 závěsné podložky tvaru L, které jsou dodávány společně se šrouby, na odsavač podle obrázku níže. Podložky pak zajistěte příslušnými šrouby M5 x 35 do M5 závitu.

Šrouby M5 x 35 Závěsná podložka

2. Instalace zpětné klapky

Instalujte zpětnou klapku na vývod v horní části odsavače par pomocí šroubů 3,5 x 9,5 podle obrázku níže.

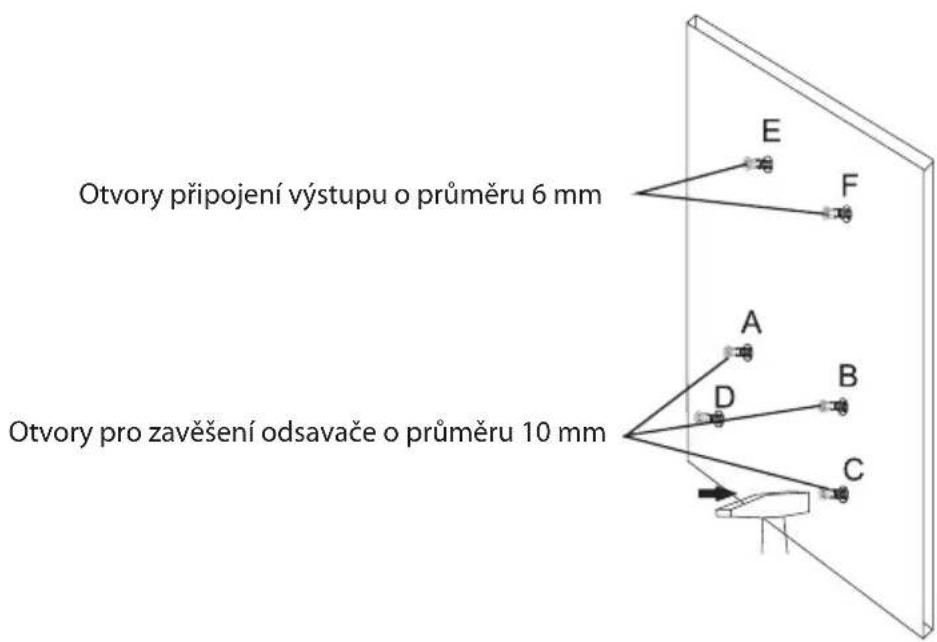

3. Vyvrtání montážních otvorů

Přiložte montážní šablonu na zed' a vyvrtejte v bodech A, B, C a D otvory pomocí vrtáku s průměrem 10 mm. Pro instalaci komína vyvrtejte otvory pomocí vrtáku s průměrem 6 mm podle rozměrů minimální a maximální výšky.

VAROVÁNÍ!

Během vrtání montážních otvorů dbejte na průměr otvorů, které budou použity pro zavěšení odsavače. Pokud by byly otvory vyvrtány špatně, nebude možné odsavač par správně sestavit.

4. Vložení hmoždinek

Do vyvrtaných otvorů A, B, C a D o průměru 10 mm vložte hmoždinky o průměru 10 mm. Do dvou otvorů o průměru 6 mm vložte hmoždinky o průměru 6 mm – viz obrázek níže.

10mm plastová hmoždinka 6mm plastová hmoždinka

5. Připevnění lišty komína

Vyvrtejte otvory do zdi pomocí vrtáku o průměru 6 mm. Připevněte lištu komína pomocí šroubů 3,9 x 22 Ysb do plastových hmoždinek o průměru 6 mm.

Do vyvrtaných otvorů A, B o průměru 10 mm s hmoždinkami vložte 2 šrouby 5,5 x 60 Ysb. Vzdálenost mezi zdí a hlavičkou šroubu musí být 5 mm.

6. Zavěšení odsavače par

Zavěste odsavač par pomocí závěsných podložek na šrouby v otvorech A a B – viz obrázek níže.

Po zavěšení odsavače par dotáhněte šrouby pro zajištění odsavače par. Můžete použít šrouby M5 x 35 Ysb pro plné zajištění stability odsavače par.

Poznámka: Můžete použít šrouby M5 pro plné zajištění stability.

8. Dotažení závěsných šroubů

Z bodů C, D (viz obrázek níže) dotáhněte závěsné šrouby 5,5 x 60 Ysb pro zajištění bezpečného zavěšení.

9. Instalace hliníkové trubky

Připojte hliníkovou ohebnou trubku na výstup vzduchu v horní části odsavač par a druhý konec vložte do výstupu ve zdi. Ujistěte se, že je spojení pevné i při maximální zátěži.

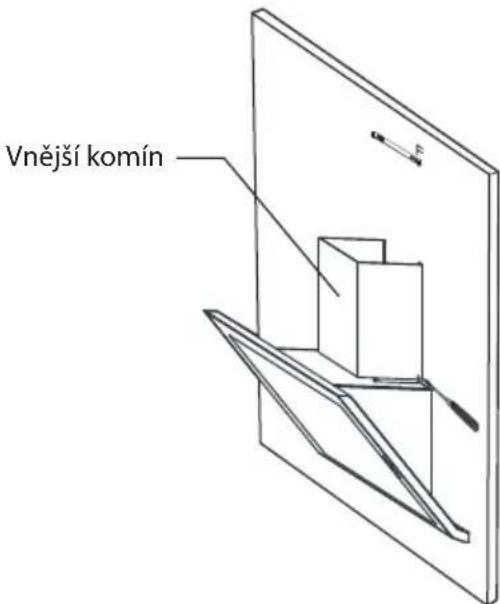

10. Instalace vnějšího komína

Vložte vnitřní komín do vnějšího komína. Nasadte komíny na základnu motoru a zasuňte směrem dolu. Ujistěte se, že je spojení mezi tělem a základnou motoru pevné.

11. Instalace vnitřního komína

Vytáhněte vnitřní komín z vnějšího komína a připevněte k liště pomocí šroubů 3,5 x 9,5.

Po dokončení instalace zkontrolujte, zda je odsavač par správně nainstalován a funguje správně.

Uhlíkový fi ltr

Pokud používáte odsavač par bez zajištěného odsávání, je třeba, abyste použili uhlíkový filtr. Uhlíkový filtr není součástí dodávky. Kontaktujte svého prodejce nebo autorizované servisní středisko k zakoupení takového fi Itru.

• Před instalaci nebo výměnou uhlíkového filtru se ujistěte, že je spotřebič vypnutý a odpojený od síťové zásuvky, nebo vypněte příslušný jistič.
• Uhlíkový filtr je třeba vyměňovat pravidelně každé 3 – 5 měsíců v závislosti na použití spotřebiče.
• Nikdy uhlíkový filtr nemyjte ve vodě, pokud výrobce filtru neurčí jinak.
• Hliníkové filtry musí být vždy instalovány, i když není uhlíkový filtr instalován. Nepoužívejte spotřebič bez hliníkového fi ltru.

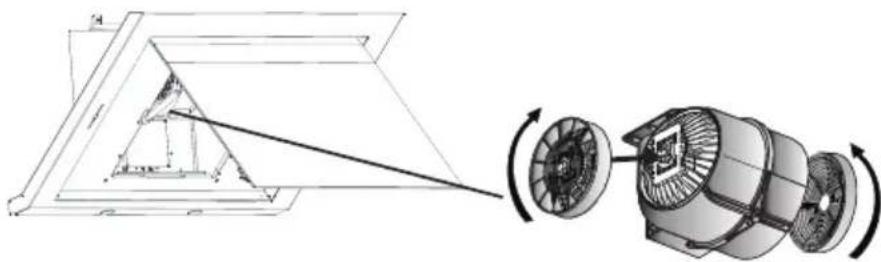

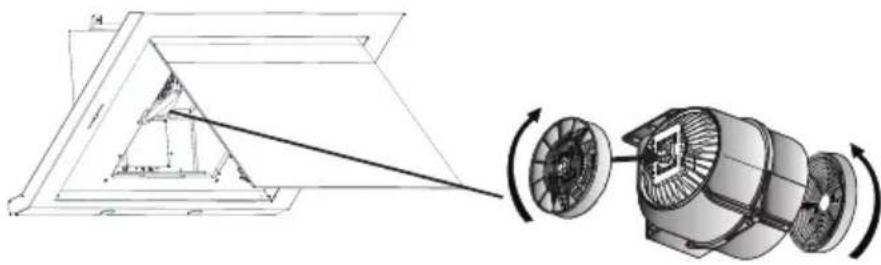

Výměna uhlíkového fi Itru

1. Pro správný provoz spotřebiče je třeba instalovat uhlíkový filtr. Počet a typ se liší v závislosti na modelu.
2. Nasadte uhlíkový fi ltr na výstupy motoru a otočte ve směru hodinových ručiček.
3. Pro vyjmutí uhlíkových fi ltru jimi otočte proti směru hodinových ručiček.

Abyste zajistili správnou ventilaci, nechte okna zavřená, pokud je spotřebič zapnutý.

VAROVÁNÍ!

Dbejte zvýšené opatrnosti, pokud používáte spotřebič současně s jiným spotřebičem, který funguje s použitím vzduchu nebo paliva (např. tepelný ventilátor, větrák apod.), nebo s použitím plynu, uhlí nebo dřeva, jelikož může odsavač par negativně ovlivnit jejich výkon, protože odsává vzduch ven.

Toto varování je neplatné, pokud jste instovali spotřebič bez zajištění odsávání mimo místnost.

ČÁST 4: POUŽITÍ

Z ovládacího panelu odstraňte ochrannou fólii.

Modely s digitálním ovládáním – 3 rychlosti

Výběr účinnosti odsávání

Tento odsavač par je vybaven 3 stupni účinnosti odsávání. Stupeň účinnosti vyberte na základě použití sporáku a úniku páry z hrnců.

Na ovládacím panelu stiskněte příslušné tlačítko.

I – nejnižší účinnost odsávání

II – střední účinnost odsávání

III – nejvyšší účinnost odsávání

Automatický časovač (TIMER)

Automatickým časovačem jsou vybaveny všechny modely s dálkovým ovládáním.

Stiskněte a podržte tlačítko příslušné účinnosti odsávání po alespoň 2 sekundy a funkce automatického časovače zvolné účinnost odsávání bude zapnuta po dobu 15 minut. Po zapnutí funkce se na displeji zobrazí příslušný symbol a motor se automaticky vypne po 15 minutách.

POZNÁMKA:

Používejte odsavač par společně se sporákem. Zajistíte tak správné odsávání vzduchu. Doporučujeme nechat odsavač par o několik minut déle zapnutý než sporák, aby došlé k plnému odsátí všech pachu.

Osvětlení

Odsavač par je vybaven osvětlením. Stiskněte tlačítko se symbolem světla jednou pro zapnutí světla. Pro vypnutí stiskněte toto tlačítko znovu.

Modely s digitálním ovládáním – 5 rychlostí

Výběr účinnosti odsávání

Tento odsavač par je vybaven 5 stupni účinnosti odsávání. Stupeň účinnosti vyberte na základě použití sporáku a úniku páry z hrnců.

Pro zapnutí motoru stiskněte tlačítko ✗ a pro nastavení účinnosti odsávání stiskněte tlačítko + nebo –. Tlačítkem + zvyšujete účinnost odsávání a tlačítkem – snižujete účinnost odsávání.

Automatický časovač (TIMER)

Automatickým časovačem jsou vybaveny všechny modely s dálkovým ovládáním.

Stiskněte a podržte tlačítko při nastavené účinnosti odsávání po alespoň 2 sekundy a funkce automatického časovače zvolné účinnost odsávání bude zapnuta po dobu 15 minut. Po zapnutí funkce se na displeji zobrazí příslušný symbol a motor se automaticky vypne po 15 minutách.

POZNÁMKA:

Používejte odsavač par společně se sporákem. Zajistíte tak správné odsávání vzduchu. Doporučujeme nechat odsavač par o několik minut déle zapnutý než sporák, aby došlé k plnému odsátí všech pachu.

Osvětlení

Odsavač par je vybaven osvětlením. Stiskněte tlačítko se symbolem světla jednou pro zapnutí světla. Pro vypnutí stiskněte toto tlačítko znovu.

Modely s LCD displejem – 5 rychlostí

Tento odsavač par je vybaven 5 stupni účinnosti odsávání. Stupeň účinnosti vyberte na základě použití sporáku a úniku páry z hrnců.

Tlačítko zapnutí / vypnutí ✘ – Stiskněte tlačítko jednou pro zapnutí odsavače. Počáteční stupeň účinnosti odsávání je 2. Opětovným stisknutím odsavač par vypnete.

Nastavení stupně účinnosti odsávání – Pro nastavení účinnosti odsávání stiskněte tlačítko + nebo –. Tlačítkem + zvyšujete účinnost odsávání a tlačítkem – snižujete účinnost odsávání. Pokud stisknete a podržíte tlačítko +/- alespoň 2 sekundy, budou se stupně účinnosti odsávání zvyšovat / snižovat v půl-sekundových intervalech.

Pokud nastavíte stupeň maximální účinnosti odsávání (5), bude spotřebič odsávat při maximální účinnosti po dobu 15 minut a poté bude odsávání pokračovat při stupni účinnosti 2. Stupeň maximální účinnosti odsávání se nazývá „turbo rychlost“.

Časovač

Tlačítko TIMER – ^- : Pro nastavení doby, po kterou bude spotřebič v provozu a kterou bude časovač během provozu odpočítávat. Každým stisknutím se účinnost sníží o 1 stupeň. Pokud stisknete a podržíte tlačítko po dobu alespoň 2 sekund, bude snižování účinnosti rychlejší.

Tlačítko TIMER – ⚠: Pro nastavení doby, po kterou bude spotřebič v provozu a kterou bude časovač během provozu načítat čas. Každým stisknutím se účinnost zvýší o 1 stupeň. Pokud stisknete a podržíte tlačítko po dobu alespoň 2 sekund, bude navyšování účinnosti rychlejší.

Funkce časovače:

1. Vypnutí odsavače – Pokud nastavíte časovač, zatímco je odsavač v provozu, odsavač par se vypne, zhasne osvětlení a zazní zvukový signál po dobu 5 sekund po uplynutí doby časovače.

2. Budík – Pokud nastavíte časovač, když není odsavač v provozu, bude nastaven tzv. budík. Jakmile uplyne nastavená doba časovače, zazní zvukový signál po dobu 15 sekund. Odsavač par se nevypne ani světlo nezhasne, pokud se časovač budíku vypne.

Pokud není časovač nastaven, zobrazí se hodiny.

Hodiny

Hodiny na displeji zobrazují aktuální čas. Pokud jsou hodiny nastaveny, dvojtečka mezi hodinami a minutami každou sekundu blikne.

Nastavení hodin

1. Stiskněte tlačítko a současně.
2. Hodiny a minuty se rozblikají na 5 sekund.
3. Mezitím stiskněte tlačítko ☉ nebo pro nastavení hodin a minut.
   Pokud dojde k výpadku elektrické energie, bude třeba nastavit hodiny znovu.

Doplňkové funkce

Doplňkové funkce mohou být nastaveny pouze, pokud jsou motor a osvětlení vypnuté.

1. Nastavení jasu podsvícení – Stiskněte a podržte tlačítko – po dobu asi 5 sekund a na displeji se zobrazí procentní intenzita modré barvy (např. b00). Stiskněte tlačítko – jednou a barva displeje se změní na červenou (např. r100), stiskněte tlačítko – ještě jednou a barva displeje se změní na zelenou (např. g10).
   Po výběru barvy tlačítky ^G^- / čnastavte jas příslušné barvy displeje (např. 0 – 100). Pro potvrzení nastavení stiskněte a podržte tlačítko – po dobu asi 5 sekund. Zazní zvukový signál.
   Pokud nechete nastavení uložit, stiskněte tlačítko nebo tlačítko osvětlení.

2. Podsvícení – Podsvícení displeje je vždy zapnuté. Stiskněte a podržte tlačítko + po dobu asi 5 sekund. Zazní zvukový signál. Nyní budete moci podsvícení vypnout. Pokud budete chtít podsvícení displeje znovu zapnout, stiskněte a podržte tlačítko + po dobu asi 5 sekund.

Modrá (%) Červená	(%) Zelená (%) Barva
100 100 100 Tyrkysová
0 100 100 Světle zelená
0 0 100 Zelená
100 0 0 Modrá
50 100 0 Fialová
0 100 0 Červená
0 0 0 Bezbarvý displej
0 100 10 Oranžová

Tipy na použití

1. Pravidelně čistěte hliníkové filtry a pravidelně vyměňujte uhlíkové filtry.
2. Používejte prostřední účinnost odsávání. Nejvyšší účinnost používejte, pouze je-li to nutné.
3. Abyste zajistili správnou ventilaci, nechte okna zavřená, pokud je spotřebič zapnutý.

ČÁST 5: ÚDRŽBA A ČIŠTĚNÍ

VAROVÁNÍ!

Před čištěním, pravidelnou a jinou údržbou, montáží a demontáží se ujistěte, že je spotřebič vypnutý a odpojený od síťové zásuvky, nebo vypněte příslušný jistič.

Výměna světla

• Vypněte spotřebič.
• Odejměte hliníkový fi ltr.
- Pokud se žárovka rozbila během provozu, vyčkejte, až zchladne.

Modely s 50W a 35W halogenovou zářivkou

• Pro vyjmutí halogenové zářivky stiskněte držák žárovky směrem dolů a zlehka otočte proti směru hodinových ručiček. Vyjměte zářivku.
• Zářivkou o stejných parametrech nainstalujte v opačném pořadí.

Modely s 20W zářivkou

• Pro vyjmutí halogenové zářivky (20 W) odstraňte nejprve skleněný kryt pomocí tenkého šroubováku. Dejte pozor, abyste výrobek nepoškrábali. Vadnou zářivku vyjměte vytažením směrem dolů a vložte novou funkční zářivku.
• Používejte zářivku o stejných parametrech.

Nedržte novou zářivku holýma rukama. Nečistoty nebo pot z rukou mohou zkrátit její životnost.

Modely s 1W LED zářivkou

Podle modelu vyberte postup.

a) Zářivka bez krytu

1. Otevřete oddělovací kryt/sklo.
2. Vyjměte hliníkové fi ltry.
3. Odpojte dráty od LED zářivky.
4. Zatlačte na zářivku pro její vyjmutí.
5. Odstraňte pásku mezi zářivkou a odsavačem par.
6. Z nové zářivky odstraňte ochrannou pásku a pro její nasazení postupujte v opačném případě.

b) Zářivka s krytem

1. Otevřete oddělovací kryt/sklo
2. Vyjměte hliníkové fi ltry.
3. Vyšroubujte šrouby krytu zářivky.
4. Poté vyšroubujte plastové šrouby zářivky.
5. Odpojte dráty od zářivky a vyjměte ji.
6. Novou zářivku namontujte opačným postupem.

Čištění

• Hliníkové fi ltry zachytávají prach a tuk z odsávaného vzduchu.
- Tyto filtry je třeba pravidelně mýt, nejlépe jednou za měsíc, v závislosti na použití. Filtry myjte v teplé vodě s kuchyňským prostředkem na mytí nádobí, popř. můžete vložit fi ltry do myčky na nádobí a mýt na šetrný program (max. 60°C).
• Hliníkové fi Itry vyjměte stisknutím západky.
- Po vyčištění nechte hliníkové filtry řádně vyschnout před zpětnou instalací.
- Vnější povrch odsavače otřete čistou a vlhkou utěrkou zlehka namočenou v teplé vodě s trochou kuchyňského prostředku na mytí nádobí. Následně otřete dosucha.
- Vyvarujte se kontaktu elektrických částí s vodou nebo jinou tekutinou.
- K čištění můžete použít i speciální přípravy k údržbě a čištění povrchu INOX (pouze modely s povrchovou úpravou INOX).

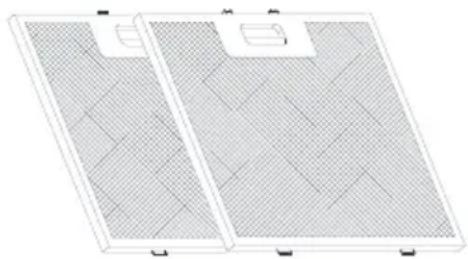

Čištění hliníkových fi ltrů

Modely s digitálním ovládáním – 3 rychlosti

Hliníkové fi ltry je třeba vyčistit, pokud se na displeji zobrazí „C“ (v závislosti na modelu), popř. každé 2 – 3 týdny (v závislosti na použití).

Vyčistěte filtry podle výše uvedených instrukcí a po opětovné nasazení stiskněte a podržte tlačítko I větráku po dobu 3 sekund, dokud symbol „C“ (v závislosti na modelu) z displeje nezmizí.

Na displeji se zobrazí symbol „E“ (v závislosti na modelu), což znamená, že je spotřebič připraven k provozu.

Pokud chcete používat spotřebič bez vymazání symbolu „C“ (v závislosti na modelu), stiskněte tlačítko I pro spuštění odsávání po dobu 1 sekundy, poté symbol „C“ (v závislosti na modelu) se zobrazí ještě jednou a motor bude dál pokračovat v provozu.

Modely s digitálním ovládáním – 5 rychlostí

Hliníkové filtry je třeba vyčistit, pokud se na displeji zobrazí „C“ (v závislosti na modelu).

Vyčistěte filtry podle výše uvedených instrukcí a po opětovné nasazení stiskněte a podržte tlačítko větráku po dobu 3 sekund, dokud symbol „C“ (v závislosti na modelu) z displeje nezmizí.

Na displeji se zobrazí symbol „E“ (v závislosti na modelu), což znamená, že je spotřebič připraven k provozu.

Pokud chcete používat spotřebič bez vymazání symbolu „C“ (v závislosti na modelu), stiskněte tlačítko větráku pro spuštění odsávání po dobu 1 sekundy, poté symbol „C“ (v závislosti na modelu) se zobrazí ještě jednou a motor bude dál pokračovat v provozu.

POZNÁMKA:

Symbol „C“ (v závislosti na modelu) se zobrazí na displeji po cca 60 hodinách provozu.

Modely s LCD displejem – 5 rychlostí

Hliníkové fi ltry je třeba vyčistit, pokud se na displeji zobraz

Vyčistěte filtry podle výše uvedených instrukcí a po opětovné nasazení stiskněte a podržte tlačítko větráku po dobu 3 sekund, dokud symbol (v závislosti na modelu) z displeje nezmizí.

POZNÁMKA:

Symbol (v závislosti na modelu) se zobrazí na displeji po cca 60 hodinách provozu.

K čištění nepoužívejte benzín, benzen, ředidlo ani jiná rozpouštědla; hrubé čisticí prostředky; drátěnky ani houbičky s drátěnkami.

VAROVÁNÍ!

Hliníkové filtry můžete vložit do myčky na nádobí. Zbarvení hliníkových filtrů se může po několika mytí změnit. Jedná se o normální jev.

ČÁST 6: PŘETÍM NEŽ ZAVOLÁTE DO SERVISU

Pokud spotřebič nefunguje, jak má, zkontrolujte níže uvedená doporučení k řešení nejběžnějších problémů. Pokud problém stále přetrvává nebo není uveden v níže uvedené tabulce, vypněte spotřebič a odpojte ho od síťové zásuvky a kontaktujte autorizované servisní středisko.

Problém	Řešení
Odsavač par nefunguje. Zkontrolujte, zda je zástrčka řádně zasunuta v řádně uzemněné sítové zásuvce s parametry 220 – 240 V ~ 50 Hz.
Osvětlení nefunguje. Zkontrolujte, zda je zástrčka řádně zasunuta v řádně uzemněné sítové zásuvce s parametry 220 – 240 V ~ 50 Hz.
Odsávání je slabé. Zkontrolujte, zda nejsou hliníkové fi ltry špinavé.
Odsavač par neodsává vzduch přímo ven (u modelů bez zajištěného odsávání).	Zkontrolujte, zda nejsou hliníkové fi ltry špinavé.
	Zkontrolujte uhlíkový fi ltr, zda není již příliš zašpiněn.

Upozornění:

Používejte odsavač par společně se sporákem. Zajistíte tak správné odsávání vzduchu. Doporučujeme nechat odsavač par o několik minut déle zapnutý než sporák, aby došlé k plnému odsátí všech pachu.

ČÁST 7: TECHNICKÉ SPECIFIKACE

		PEW PEI			PEC 6405 - PEC 9405	PEC 5507 - PEC 6507	PEB 6408	PEC 5406 - PEC 6406	PEB 6708
RYCHLOST 1	Napětí (A) 0,5 0,6	0,5 0,5 1 0,6 0	6 0,5
	Výkon (W) 105 90	120 70 135 80	80 110
	Průtok (m3/h) 180	230 200 190	250 190 155 2	10
	Tlak (mmH20) 130	155 170 150	160 160 180	155
	Hlučnost (dB) 36	35 39,7 43 40	45 44 34,5
RYCHLOST 2	Napětí (A) 0,6 0,9	0,6 0,6 1,2 0,9	0,6 0,6
	Výkon (W) 125 120	130 90 170	10 95 125
	Průtok (m3/h) 260	310 265 225	310 400 175 2	90
	Tlak (mmH20) 200	205 230 165	180 190 205	235
	Hlučnost (dB) 43	42 43,6 47,5 48	54 50 43
RYCHLOST 3	Napětí (A) 0,7 1,5	0,7 0,8 1,6		0,9 0,7
	Výkon (W) 145 185	150 110 220		110	150
	Průtok (m3/h) 335	500 360 400	500		400 375
	Tlak (mmH20) 265	245 290 180	200		225 285
	Hlučnost (dB) 48	52 49 51,5 55		53	49
RYCHLOST 4	Napětí (A) 0,8		0,8					0,8
	Výkon (W) 170		175					175
	Průtok (m3/h) 450		455					470
	Tlak (mmH20) 310		325					320
	Hlučnost (dB) 53		53,4					53,5
RYCHLOST 5	Napětí (A)	1		1					1
	Výkon (W) 210		210					210
	Průtok (m3/h) 750		750					750
	Tlak (mmH20) 350		365					380
	Hlučnost (dB) 61		60,2					61
Vstupní napětí		220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240V ~ 50 Hz
Průměr výstupu vzduchu		150 mm	150 mm	150 mm	120 mm	120 mm	120 mm	120 mm	120 mm

POZNÁMKA: Výše uvedená data podléhají změnám.

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého pro-dejce nebo dodavatele.

Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Tento výrobek je v souladu s požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

ODSÁVAČ PÁR

NÁVOD NA OBSLUHU

PHILCO

Uhlíkový filter....12

Ventilácia 13

ČAST 4: POUŽITIE 14

Na zaistenie bezpečnosti používajte poistku max. 6 A.

VAROVANIE!

1. Vnútorný komín
2. Vonkajší komín
3. Filter
4. Ovládací panel
5. Osvetlenie

Zaistite, aby sa deti nehrali s obalovým materiálom.

Rozmery výrobkov

PEW 6711 / PEW 9711

DÔLEŽITÉ:

Skrutky M5 × 35 Závesná podložka

Po zavesení odsávača pár dotiahnite skrutky na zaistenie odsávača pár. Môžete použit' skrutky M5 × 35 Ysb na plné zaistenie stability odsávača pár.

Výmena uhlíkového fi Itra

1. Pre správnu prevádzku spotrebiča je potrebné inštalovať uhlíkový filter. Počet a typ sa liši v závislosti od modelu.
2. Nasadte uhlíkový fi Iter na výstupy motora a otočte v smere hodinových ručičiek.
3. Na vybratie uhlíkového fi ltra otočte nimi proti smeru hodinových ručičiek.

Výber účinnosti odsávania

Tento odsávač pár je vybavený 3 stupňami účinnosti odsávania. Stupeň účinnosti vyberte na základe použitia sporáka a úniku pary z hrncov.

Automatický časovač (TIMER)

Odsávač pár je vybavený osvetlením. Stlačte tlačidlo so symbolom svetla raz na zapnutie svetla. Na vypnutie stlačte toto tlačidlo znovu.

Výber účinnosti odsávania

Tento odsávač pár je vybavený 5 stupňami účinnosti odsávania. Stupeň účinnosti vyberte na základe použitia sporáka a úniku pary z hrncov.

Automatický časovač (TIMER)

Odsávač pár je vybavený osvetlením. Stlačte tlačidlo so symbolom svetla raz na zapnutie svetla. Na vypnutie stlačte toto tlačidlo znovu.

Tento odsávač pár je vybavený 5 stupňami účinnosti odsávania. Stupeň účinnosti vyberte na základe použitia sporáka a úniku pary z hrncov.

1. Vypnutie odsávača – Ak nastavíte časovač, zatial'čo je odsávač v prevádzke, odsávač pár sa vypne, zhasne osvetlenie a zaznie zvukový signál na 5 sekúnd po uplynutí času časovača.
2. Budík – Ak nastavíte časovač, ked'nie je odsávač v prevádzke, bude nastavený tzv. budík. Hned'ako uplynie nastavený čas časovača, zaznie zvukový signál na 15 sekúnd. Odsávač pár sa nevypne ani svetlo nezhasne, ak sa časovač budíka vypne.
   Ak nie je časovač nastavený, zobrazia sa hodiny.

Hodiny

Na displeji sa zobrazí symbol „E“ (v závislosti od modelu), čo znamená, že je spotrebič pripravený na prevádzku.

Hliníkové filtre je potrebné vyčistiť, ak sa na displeji zobrazí „C“ (v závislosti od modelu).

Na displeji sa zobrazí symbol „E“ (v závislosti od modelu), čo znamená, že je spotrebič pripravený na prevádzku.

Symbol „C“ (v závislosti od modelu) sa zobrazí na displeji po cca 60 hodinách prevádzky.

Symbol (v závislosti od modelu) sa zobrazí na displeji po cca 60 hodinách prevádzky.

Černokostelecká 1621

CZ-25101 Ríčany

Dovozca:

FAST PLUS s.r.o.

Na pántoch 18

SK-831 06 Bratislava
