Typ produktu	Nástenný digestor
Model	PEW 6713
Značka	Philco
Typ inštalácie	Nástenný s komínom
Rozmery (približné)	Šírka 60 cm, Hĺbka 50 cm, Výškovo nastaviteľný
Hmotnosť (približná)	15 kg
Napájanie	220-240 V ~ 50 Hz
Priemer výstupu vzduchu	150 mm (alebo 120 mm s adaptérom)
Počet rýchlostí	3 (modely s dotykovými tlačidlami) alebo 5 (modely s digitálnym ovládaním)
Typ ovládania	Dotykové tlačidlá alebo digitálne ovládanie (v závislosti od variantu)
Osvetlenie	Áno, 1 x 50 W halogén alebo 2 x 20 W (v závislosti od modelu)
Časovač	Áno, automatické vypnutie po 15 minútach
Typ filtra	Hliníková sieťka (umývateľná) + voliteľný uhlíkový filter (vymeniteľný)
Uhlíkový filter	Nie je súčasťou balenia, vymieňať každých 3-5 mesiacov
Maximálny príkon	Približne 150 W (motor + osvetlenie)
Hladina hluku	Približne 45 dB pri nízkej rýchlosti
Minimálna montážna výška	65 cm nad elektrickým sporákom, 75 cm nad plynovým sporákom
Bezpečnostné prvky	Automatický vypínací časovač, uzemnená zástrčka, varovanie pre deti
Čistenie	Umývajte hliníkové filtre mesačne; vonkajšok utrite vlhkou handričkou
Záruka	Štandardná záruka výrobcu (skontrolujte podmienky)

Často kladené otázky - PEW 6713 Philco

Aká je odporúčaná montážna výška digestora Philco PEW 6713?

Minimálna montážna výška je 65 cm nad elektrickým sporákom a 75 cm nad plynovým sporákom. Zabezpečte dostatočnú vzdialenosť pre bezpečnosť a optimálny výkon.

Ako čistiť hliníkové filtre?

Odstráňte filtre stlačením spony. Umývajte ich mesačne v teplej vode s čistiacim prostriedkom alebo v umývačke riadu pri max. 60°C. Pred opätovnou montážou dôkladne osušte.

Je digestor dodávaný s uhlíkovým filtrom?

Nie, uhlíkový filter nie je súčasťou balenia. Je potrebné ho zakúpiť samostatne, ak plánujete používať digestor v režime recirkulácie. Vymieňajte ho každých 3-5 mesiacov v závislosti od používania.

Ako nastaviť automatický časovač?

Pre modely s dotykovými tlačidlami alebo digitálnym ovládaním stlačte a podržte tlačidlo rýchlosti na 2 sekundy, čím aktivujete 15-minútový časovač. Motor sa automaticky vypne po uplynutí času.

Čo robiť, ak svetlá nefungujú?

Najprv skontrolujte, či je napájacia zástrčka správne zapojená a či je istič zapnutý. Ak je žiarovka rozbitá, vymeňte ju za rovnaký typ (napr. 50W halogén alebo 20W v závislosti od modelu). Pred výmenou vždy odpojte napájanie.

Môžem nainštalovať digestor bez odvodu vzduchu von?

Áno, digestor môžete používať v režime recirkulácie inštaláciou uhlíkového filtra. Uistite sa, že výstup vzduchu je uzavretý a filter je správne nasadený. Toto je užitočné v domácnostiach so systémami spätného získavania tepla.

Prečo môj digestor neodsáva vzduch efektívne?

Skontrolujte, či sú hliníkové filtre špinavé – vyčistite ich. Tiež overte, či nie je výstup vzduchu zablokovaný a či uhlíkový filter (ak sa používa) nie je upchatý. Pre najlepšie výsledky používajte digestor počas varenia a nechajte ho zapnutý ešte niekoľko minút po.

Ako vymeniť žiarovku?

Vypnite a odpojte digestor od siete. Odstráňte hliníkový filter. V závislosti od modelu buď stlačte a otočte 50W halogénovú žiarovku proti smeru hodinových ručičiek, alebo odstráňte sklenený kryt pre 20W žiarovky. Použite žiarovku s rovnakými špecifikáciami.

Čo znamená symbol 'C' na displeji?

Symbol 'C' znamená, že hliníkové filtre je potrebné vyčistiť. Zobrazí sa po približne 60 hodinách prevádzky. Vyčistite filtre a stlačte a podržte tlačidlo ventilátora na 3 sekundy na reset.

Je digestor Philco PEW 6713 bezpečný na používanie s plynovými spotrebičmi?

Áno, ale zabezpečte správne vetranie. Digestor musí byť nainštalovaný najmenej 75 cm nad plynovým sporákom. Nepoužívajte flambovanie pod digestorom a vždy dodržiavajte montážne pokyny, aby ste predišli spätnému ťahu.

NÁVOD NA OBSLUHU PEW 6713 Philco

Đakujeme, že ste si kúpili výrobok značky PHILCO. Aby váš spotrebič slúžil čo najlepšie, prečítajte si všetky pokyny v tomto návode.

OBSAH

ČASŤ 1: DÔLEŽITÉ BEZPEČNOSTNÉ OPATRENIA ...... 2

ČAST 2: POPIS PRÍSTROJA....4

ČAST 3: INSTALÁCIA .... 5

Rozbalenie ....5

Rozmery výrobkov 5

Umiestnenie....7

Inštalácia....7

Modely s digitálnym ovládaním – 3 rýchlosti....14

Modely s digitálnym ovládaním – 5 rýchlostí 15

Modely s LCD displejom – 5 rýchlostí....16

Tipy na použitie....17

ČAST 5: ÚDRŽBA A ČISTENIE.... 18

Výmena svetla 18

Čistenie....19

ČAST 6: PRED TÝM, NEŽ ZAVOLÁTE DO SERVISU 21

ČAST 7: TECHNICKÉ SPECIFIKÁCIE 22

ČASŤ 1: DÔLEŽITÉ BEZPEČNOSTNÉ OPATRENIA

Odporúčania:

Pred inštaláciou a ovládaním tohto odsávača pár si pozorne prečítajte tieto inštrukcie.

Nižšie si zapíšte sériové číslo, ktoré nájdete na typovom štítku odsávača pár. Je nevyhnutné, aby ste si tento návod na obsluhu uchovali, aby ste ho mohli použit v budúcnosti. Ak chcete spotrebič predat, odovzdat d'alšiemu majitelovi alebo ked sa budete stahovať, vždy sa presvedčte, že je k spotrebiču priložený tento návod na obsluhu, aby sa mohol aj nový vlastník oboznámit's používaním spotrebiča a príslušným varovaním.

SÉRIOVÉ ČÍSLO:

Dôležité bezpečnostné inštrukcie

• Tento spotrebič je určený iba na použitie v domácnosti.
• Pred zapojením vidlice prívodného kábla sa uistite, že napätie uvedené na typovom štítku prístroja zodpovedá napätiu vo vašej sietovej zásuvke. Vidlicu prívodného kábla zapojte do sietovej zásuvky s napätím 220 – 240 V\~/50 Hz.
• Použite iba riadne uzemnenú zásuvku. Spotrebič môže byť zapojený iba do riadne uzemnenej zásuvky.
  • Všetky elektrické zapojenia musí zaistiť kvalifikovaný elektrikár.
• Inštalácia vykonaná nekvalifikovanou osobou môže spôsobit' nesprávnu funkčnost', poškodenie spotrebiča, vznik požiaru alebo zranenie osôb.
• Výrobca ani jeho distribútor nie sú zodpovední za spôsobené škody vzniknuté nesprávnou alebo neodbornou inštaláciou, zapojením alebo ovládaním. Zásahom nekvalifikovanej osoby do spotrebiča sa spotrebitel'zrieka nároku na záručnú opravu.
• Prívodný kábel nevystavujte nadmernému tlaku alebo zátaži, neklad'te naň tažké predmety, nesmie byt zamotaný ani sa po ňom nesmie šliapať. Neumiestňujte prívodný kábel do alebo na zdroje tepla, ako sú sporáky, kúrenie alebo iné generátory tepla. V opačnom prípade môže dôjst' k poškodeniu prívodného kábla alebo vzniku požiaru.
• Vidlicu prívodného kábla zapájajte do sietovej zásuvky, až ked'je inštalácia celkom dokončená.
• Zástrčka prívodného kábla slúži ako odpájacie zariadenie a z tohto dôvodu musí zostat sietová zásuvka lahko prístupná v prípade nebezpečenstva, ak nejde o zapnutie do svorkovnice.
• Nedotýkajte sa osvetlenia, ak je spotrebič dlho v prevádzke. Osvetlenie sa používaním zahrieva a môže dôjst' k popáleniu.
• Tento spotrebič je určený na odsávanie pár v bežnom domácom použití. Nepoužívajte spotrebič na iné účely, než na ktoré je určený. V opačnom prípade sa vystavujete riziku vzniku nebezpečnej situácie aj straty záručného plnenia.
• Dodržujte inštrukcie o inštalácii a odvetrávaní (s výnimkou použitia krbu).
• Nefl ambujte pod odsávačom pár.
• Pravidelne vymieňajte filtre v odsávači pár. V opačnom prípade hrozí riziko požiaru.
• Používajte iba filtre vhodné do odsávača pár. Typ vám odporučí výrobca alebo jeho distribútor.
• Nepoužívajte spotrebič bez vloženého hliníkového filtra. Nevyberajte filtre, ak je spotrebič zapnutý.
• Pravidelne čistite spotrebič, aby ste zabránili vzniku nebezpečnej situácie.
• Pred čistením, výmenou filtra, premiestnením alebo inou údržbou, vypnite spotrebič a vytiahnite vidlicu prívodného kábla zo sietovej zásuvky alebo vypnite príslušný istič.

• Ak v rovnakej miestnosti používate súčasne iný spotrebič na plyn alebo zemný plyn, výpary tohto spotrebiča musia byť priestorovo izolované.

• Ak je komín spojený s odt'ahom odsávača pár, použite potrubie s priemerom 150 alebo 120 mm. Spojenie potrubia by malo byť čo najkratšie.

• Udržujte obalové materiály mimo dosahu detí. Mohlo by dôjst k ich poraneniu alebo uduseniu.
• Deti by mali byť pod dozorom, aby sa zaistilo, že sa so spotrebičom nebudú hrat. Ak je prívodný kábel poškodený, prestaňte spotrebič používať. Nechajte kábel vymeníť v autorizovanom servise alebo inou kvalifi kovanou osobou. V žiadnom prípade nevymieňajte prívodný kábel sami.

Tento spotrebič nie je určený pre osoby (vrátane detí) so zníženou fyzickou, zmyslovou alebo mentálnou schopnostou alebo osoby s obmedzenými skúsenostami a znalostami, ak nad nimi nie je vedený odborný dohlad alebo podané inštrukcie zahrňujúce použitie tohto prístroja osobou zodpovednou za ich bezpečnost.

Upozornenie pri prevoze a prenose

Obalové materiály sú použité z recyklovaných materiálov, preto ich zlikvidujte s ohľadom na životné prostredie podľa platných predpisov.

Pri prenose spotrebič uchopte za príslušné držadlá.

POZNÁMKA:

Odporúčame uchovať originálny obal aspoň počas záručnej lehoty v prípade nutnosti reklamácie a prevozu do autorizovaného servisného strediska. Dodržujte symboly na prepravnej škatuli.

Ak nemáte originálnu prepravnú škatulu, dodržujte nasledujúce inštrukcie:

a) Nekladte na spotrebič žiadne tažké predmety, ktoré by mohol spotrebič počas prepravy poškodit.
b) Chráňte spotrebič pred nárazmi, pádmi a pod.
c) Zabalte spotrebič napr. do bublinkovej fólie, ktorá zabráni poškodeniu spotrebiča.

POZNÁMKA:

Uhlíkový fi Iter nie je súčastou balenia.

POZNÁMKA:

Ak je stavba vybavená systémom rekuperácie, je potrebné, aby bol spotrebič nastavený na vnútornú cirkuláciu vzduchu (bez zaistenia odsávania). V takom prípade je potrebné dokúpiť uhlíkový filter.

ČAST 2: POPIS PRÍSTROJA

PEW 6713 / PEW 9713

• Po rozbalení odstráňte zo spotrebiča všetky obalové a reklamné štítky.
• Skontrolujte, či nie je spotrebič poškodený a či balenie obsahuje všetky náležitosti uvedené v tomto návode.
• Ak bol spotrebič poškodený počas prepravy, kontaktujte autorizované servisné stredisko.
  • V žiadnom prípade nepoužívajte poškodený spotrebič.

DÔLEŽITÉ:

Pred inštaláciou a používaním spotrebiča si najprv prečítajte všetky pokyny a uistite sa, že hodnoty napätia a frekvencie uvedené na typovom štítku, sú zhodné s hodnotami napätia a frekvencie vašej elektrickej siete.

Odporúčame, aby spotrebič pripojil servisný technik alebo iná kvalifikovaná osoba v súlade s miestnymi predpismi a pokynmi.

Pred začatím inštalácie

• Skontrolujte, či kúpený výrobok má správne rozmery pre zvolené miesto inštalácie. Navyše si overte, či je k dispozícii elektrická zásuvka, ktorá zostane prístupná aj po namontovaní odsávača.
  • Pred inštaláciou odsávača pár sa uistite, že boli vykonané všetky potrebné murárske práce.
• Zaistite, aby všetky elektrické pripojenia vykonávala kvalifikovaná osoba.
  • Pred inštaláciou odsávača pár odporúčame vybrat hliníkové filtre.
• Skontrolujte, či sa vnútri výrobku nenachádzajú žiadne obalové materiály ani akékol'vek iné materiály, napr. návod, záručný list alebo vrecúška so skrutkami. Je potrebné ich vybrat a uschovať na prípadné d'alšie použitie v budúcnosti.
• Odporúčame odpojit a premiestnit bokom voľne stojace alebo zabudované sporáky, aby ste získali jednoduchší prístup k zadnej stene, príp. k stropu. Ak to nie je možné, umiestnite ochranný materiál na pracovnú plochu, varnú dosku alebo na sporák. Týmto zabránite poškodeniu týchto plôch.
• Na potrebné zmontovanie odsávača pár si zvolte rovnú plochu. Zakryte ju ochranným materiálom a položte na ßu všetky časti odsávača a upevňovacie prvky.
• Je potrebné, aby kvalifikovaný technik overil vhodnosť dodávaného spojovacieho materiálu a dálších súčiastok pre konkrétny typ steny alebo stropu. Stena a strop musia byť dostatočne pevné, aby udržali hmotnosť odsávača.
• Nepripevňujte tento odsávač pár k stene alebo skrinkovému nábytku pomocou obkladania, omietania ani ho neprilepujte silikónovým lepidlom. Spotrebič je navrhnutý iba pre inštaláciu na stenu, príp. na strop.
  • Odporúčame, aby spotrebič vždy inštalovali dve osoby.

Ak je váš odsávač pár určený na inštaláciu k stropu, dodržujte nasledujúci pokyn.

1) Odsávač pár je potrebné zavesit iba na stropných nosníkoch alebo na záťažových spojniciach stropných nosníkov.
2) Nezavesujte odsávač pár na stropné podhlady.
3) Strop musí mat' nosnost' minimálne 40 kg.
4) Hrúbka stropu musí byť minimálne 30 mm.

DÔLEŽITÉ:

ODSÁVAČ PÁR JE MOŽNÉ PRIPOJIŤ K ELEKTRICKEJ SIETI AŽ PO DOKONČENÍ CELEJ JEHO INŠTALÁCIE.

Dodávané príslušenstvo (v závislosti od modelu)

Spätnú klapku odsávania je potrebné nainštalovať do vzduchového výstupu odsávača pár (ak nie je už inštalovaný z výroby).

Umiestnenie

Odsávač pár inštalujte do výšky aspoň 65 cm od elektrickej varnej dosky alebo do výšky 75 cm od plynovej varnej dosky.

Inštalácia

1. Inštalácia závesných podložiek

Na zavesenie odsávača pár je potrebné najprv inštalovať 2 závesné podložky tvaru L, ktoré sú dodávané spoločne so skrutkami, na odsávač podľa obrázka nižšie. Podložky potom zaistite príslušnými skrutkami M5 × 35 do M5 závitu.

2. Inštalácia spätnej klapky

Inštalujte spätnú klapku na vývod v hornej časti odsávača pár pomocou skrutiek 3,5 × 9,5 podľa obrázka nižšie.

3. Vyvrtanie montážnych otvorov

Priložte montážnu šablónu na stenu a vyvítajte v bodoch A, B a C otvory pomocou vrtáka s priemerom 10 mm. Na inštaláciu komína vyvítajte otvory pomocou vrtáka s priemerom 6 mm podľa rozmerov minimálnej a maximálnej výšky. Na modeloch 80 – 90 cm vyvítajte otvory označené G, H pomocou vrtáka s priemerom 8 mm.

VAROVANIE!

Počas vřtania montážnych otvorov dbajte na priemer otvorov, ktoré sa použijú na zavesenie odsávača. Ak by boli otvory vyvřtané zle, nebude možné odsávač pár správne zostavit.

4. Vloženie príchytiek

Do vyvrtaných otvorov A, B a C s priemerom 10 mm vložte príchytky s priemerom 10 mm. Do dvoch otvorov s priemerom 6 mm vložte príchytky s priemerom 6 mm – pozrite obrázok nižšie.

Pri modeloch 80 – 90 cm vložte do vyvítaných otvorov G, H príchytky s priemerom 10 mm.

10mm plastová príchytka 6mm plastová príchytka

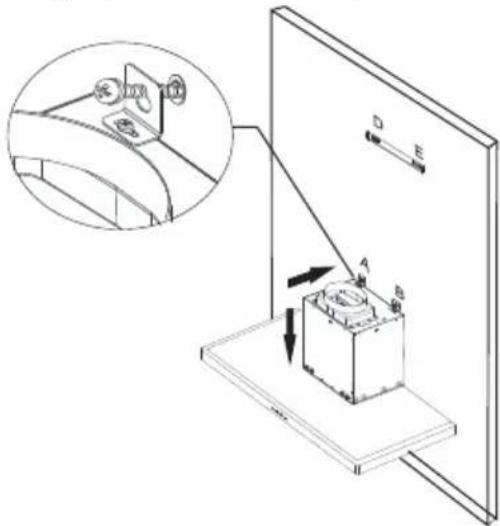

5. Pripevnenie lišty komína

Vyvítajte otvory do steny pomocou vrtáka s priemerom 6 mm. Pripevnite lištu komína pomocou skrutiek 3,9 × 22 Ysb do plastových príchytiek s priemerom 6 mm.

Do vyvítaných otvorov A, B s priemerom 10 mm s príchytkami vložte 2 skrutky 5,5 × 60 Ysb. Vzdialenost medzi stenou a hlavičkou skrutky musí byt' 5 mm.

Zaveste odsávač pár pomocou závesných podložiek na skrutky v otvoroch A a B – pozrite obrázok nižšie.

Poznámka: Môžete použit skrutky M5 na plné zaistenie stability.

8. Dotiahnutie závesných skrutiek

Z bodu C (pozrite obrázok nižšie) dotiahnite závesné skrutky 5,5 × 60 Ysb na zaistenie bezpečného zavesenia.

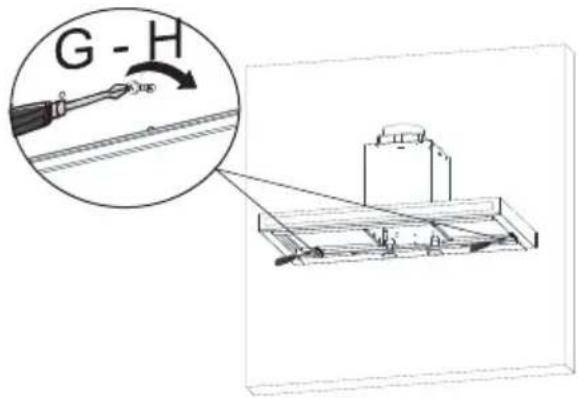

Modely 80 – 90 mm – Z bodov G, H (pozrite obrázok nižšie) dotiahnite závesné skrutky 5,5 x 60 Ysb na zaistenie bezpečného zavesenia.

9. Inštalácia hliníkovej rúrky

Pripojte hliníkovú ohybnú rúrku na výstup vzduchu v hornej časti odsávača pár a druhý koniec vložte do výstupu v stene. Uistite sa, že je spojenie pevné aj pri maximálnej záťaži.

10. Inštalácia vonkajšieho komína

Vložte vnútorný komín do vonkajšieho komína. Nasadte komíny na základňu motora a zasuňte smerom dole. Uistite sa, že je spojenie medzi telom a základňou motora pevné.

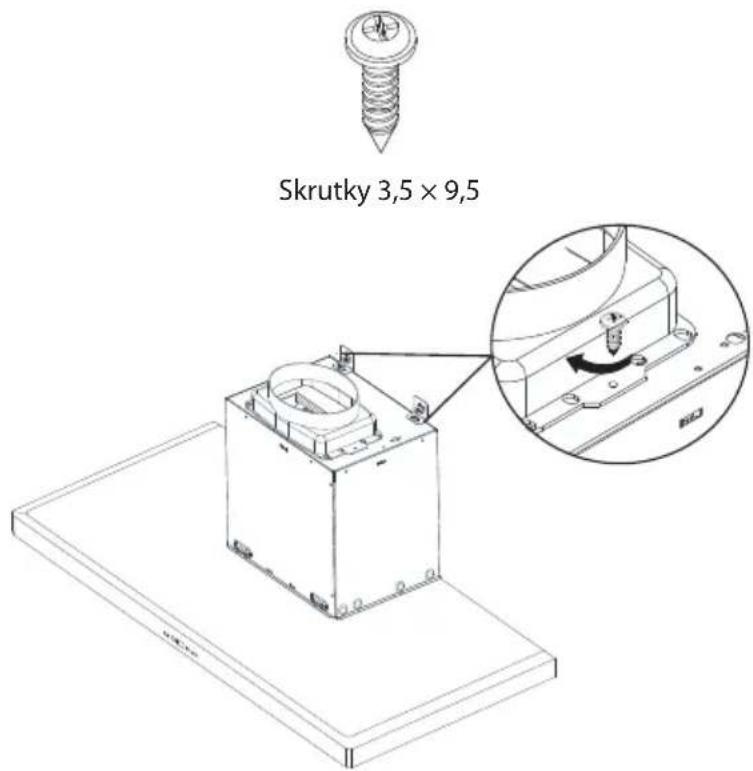

11. Inštalácia vnútorného komína

Vytiahnite vnútorný komín z vonkajšieho komína a pripevnite k lište pomocou skrutiek 3,5 × 9,5.

Skrutka 3,5 × 9,5

Po dokončení inštalácie skontrolujte, či je odsávač pár správne nainštalovaný a funguje správne.

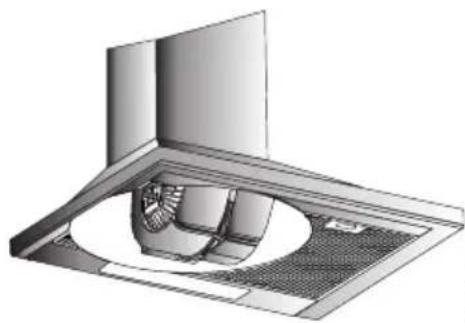

Uhlíkový fi Iter

Ak používate odsávač pár bez zaisteného odsávania, je potrebné, aby ste použili uhlíkový filter. Uhlíkový filter nie je súčastou dodávky. Kontaktujte svojho predajcu alebo autorizované servisné stredisko pre možnosť kúpy takéhoto fi ltra.

• Pred inštaláciou alebo výmenou uhlíkového filtra sa uistite, že je spotrebič vypnutý a odpojený od sietovej zásuvky alebo vypnite príslušný istič.
• Uhlíkový filter je potrebné vymieňať pravidelne každých 3 – 5 mesiacov v závislosti od použitia spotrebiča.
• Nikdy uhlíkový filter neumývajte vo vode, ak výrobca filtra neurčí inak.
• Hliníkové filtre musia byť vždy inštalované, aj ked' nie je uhlíkový filter inštalovaný. Nepoužívajte spotrebič bez hliníkového fi ltra.

1. Pre správnu prevádzku spotrebiča je potrebné inštalovať uhlíkový filter. Počet a typ sa líši v závislosti od modelu.

2. Nasad'te uhlíkový fi Iter na výstupy motora a otočte v smere hodinových ručičiek.

3. Na vybratie uhlíkového fi ltra nimi otočte proti smeru hodinových ručičiek.

Aby ste zaistili správnu ventiláciu, nechajte okná zatvorené, ak je spotrebič zapnutý.

VAROVANIE!

Dbajte na zvýšenú opatrnost, ak používate spotrebič súčasne s iným spotrebičom, ktorý funguje s použitím vzduchu alebo paliva (napr. tepelný ventilátor, vetrák a pod.), alebo s použitím plynu, uhlia alebo dreva, keďže môže odsávač pár negativne ovplyvnit’ich výkon, pretože odsáva vzduch von.

Toto varovanie je neplatné, ak ste inštalovali spotrebič bez zaistenia odsávania mimo miestnosti.

ČASŤ 4: POUŽITIE

Z ovládacieho panelu odstráňte ochrannú fóliu.

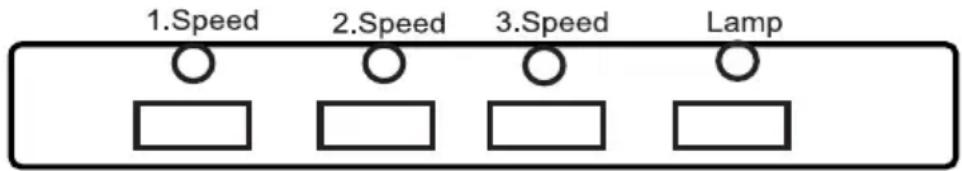

Modely s dotykovými tlačidlami – 3 rýchlosti

Na ovládacom paneli stlačte príslušné tlačidlo.

1. Speed – najnižšia účinnosť odsávania
2. Speed – stredná účinnosť odsávania
3. Speed – najvyššia účinnosť odsávania

Automatickým časovačom sú vybavené všetky modely s elektronickým ovládaním.

Stlačte a podržte tlačidlo príslušnej účinnosti odsávania na aspoň 2 sekundy a funkcia automatického časovača zvolenej účinnosti bude zapnutá počas 15 minút. Svetelná LED kontrolka blikne. Po zapnutí funkcie sa na displeji zobrazí príslušný symbol a motor sa automaticky vypne po 15 minútach.

POZNÁMKA:

Používajte odsávač pár spoločne so sporákom. Zaistíte tak správne odsávanie vzduchu. Odporúčame nechat'odsávač pár o niekolko minút dlhšie zapnutý než sporák, aby došlo k úplnému odsatiu všetkých pachov.

Osvetlenie

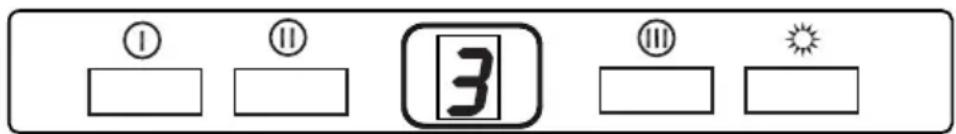

Modely s digitálnym ovládaním – 3 rýchlosti

Na ovládacom paneli stlačte príslušné tlačidlo.

I – najnižšia účinnosť odsávania

II – stredná účinnosť odsávania

III – najvyššia účinnosť odsávania

Automatickým časovačom sú vybavené všetky modely s dialkovým ovládaním.

Stlačte a podržte tlačidlo príslušnej účinnosti odsávania na aspoň 2 sekundy a funkcia automatického časovača bude zapnutá 15 minút. Po zapnutí funkcie sa na displeji zobrazí príslušný symbol a motor sa automaticky vypne po 15 minútach.

POZNÁMKA:

Používajte odsávač pár spoločne so sporákom. Zaistíte tak správne odsávanie vzduchu. Odporúčame nechat'odsávač pár o niekolko minút dlhšie zapnutý než sporák, aby došlo k úplnému odsatiu všetkých pachov.

Osvetlenie

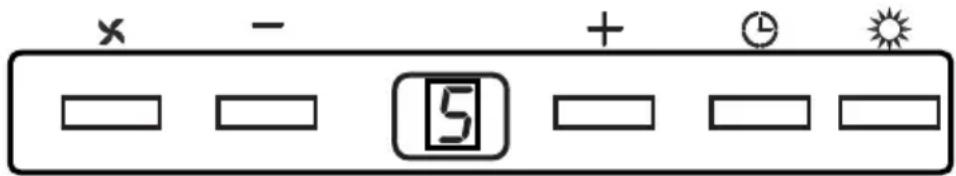

Modely s digitálnym ovládaním – 5 rýchlostí

Na zapnutie motora stlačte tlačidlo ✕ a na nastavenie účinnosti odsávania stlačte tlačidlo + alebo –. Tlačidlom + zvyšujete účinnosť odsávania a tlačidlom – znižujete účinnosť odsávania.

Automatickým časovačom sú vybavené všetky modely s dialkovým ovládaním.

Stlačte a podržte tlačidlo 📋 pri nastavenej účinnosti odsávania aspoň na 2 sekundy a funkcia automatického časovača bude zapnutá 15 minút. Po zapnutí funkcie sa na displeji zobrazí príslušný symbol a motor sa automaticky vypne po 15 minútach.

POZNÁMKA:

Používajte odsávač pár spoločne so sporákom. Zaistíte tak správne odsávanie vzduchu. Odporúčame nechat'odsávač pár o niekolko minút dlhšie zapnutý než sporák, aby došlo k úplnému odsatiu všetkých pachov.

Osvetlenie

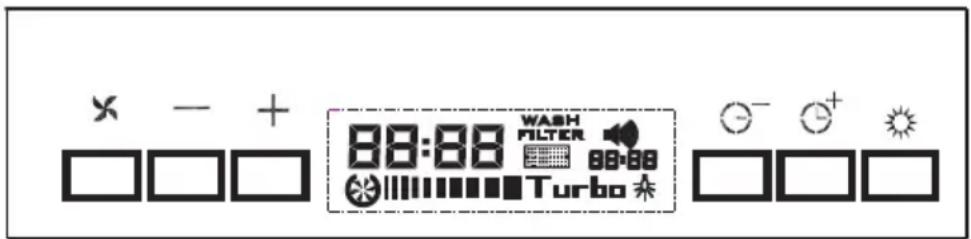

Modely s LCD displejom – 5 rýchlostí

Tlačidlo zapnutia/vypnutia ✗ – Stlačte tlačidlo raz na zapnutie odsávača. Začiatočný stupeň účinnosti odsávania je 2. Opätovným stlačením odsávač pár vypnete.

Nastavenie stupňa účinnosti odsávania – Na nastavenie účinnosti odsávania stlačte tlačidlo + alebo –. Tlačidlom + zvyšujete účinnosť odsávania a tlačidlom – znižujete účinnosť odsávania. Ak stlačíte a podržíte tlačidlo +/- aspoň 2 sekundy, budú sa stupne účinnosti odsávania zvyšovat'/znižovať v polsekundových intervaloch.

Ak nastavíte stupeň maximálnej účinnosti odsávania (5), bude spotrebič odsávať pri maximálnej účinnosti 15 minút a potom bude odsávanie pokračovať pri stupni účinnosti 2. Stupeň maximálnej účinnosti odsávania sa nazýva „turbo rýchlost“.

Časovač

Tlačidlo TIMER – ⚙⁻: Na nastavenie času, keď bude spotrebič v prevádzke a ktorý bude časovač počas prevádzky odpočítavať. Každým stlačením sa účinnosť zníži o 1 stupeň. Ak stlačíte a podržíte tlačidlo na aspoň 2 sekundy, bude znižovanie účinnosti rýchlejšie.

Tlačidlo TIMER – ⚫: Na nastavenie času, ked' bude spotrebič v prevádzke a ktorý bude časovač počas prevádzky odpočítavať. Každým stlačením sa účinnosť zvýši o 1 stupeň. Ak stlačíte a podržíte tlačidlo na aspoň 2 sekundy, bude zvyšovanie účinnosti rýchlejšie.

Funkcie časovača:

Hodiny na displeji zobrazujú aktuálny čas. Ak sú hodiny nastavené, dvojbodka medzi hodinami a minútami každú sekundu blikne.

Nastavenie hodín

1. Stlačte tlačidlo a súčasne.
2. Hodiny a minúty sa rozblikajú na 5 sekúnd.
3. Medzitým stlačte tlačidlo Ⓗ alebo Ⓗ na nastavenie hodín a minút.
   Ak dôjde k výpadku elektrickej energie, bude potrebné nastavit hodiny znovu.

Doplnkové funkcie

Doplnkové funkcie môžu byť nastavené, iba ak sú motor a osvetlenie vypnuté.

1. Nastavenie jasu podsvietenia – Stlačte a podržte tlačidlo – na asi 5 sekúnd a na displeji sa zobrazí percentuálna intenzita modrej farby (napr. b00). Stlačte tlačidlo – jedenkrát a farba displeja sa zmení na červenú (napr. r100), stlačte tlačidlo – ešte raz a farba displeja sa zmení na zelenú (napr. g10).

Po výbere farby tlačidlami ^-/ nastavte jas príslušnej farby displeja (napr. 0 – 100). Na potvrdenie nastavenia stlačte a podržte tlačidlo – na asi 5 sekúnd. Zaznie zvukový signál.

Ak nechete nastavenie uložit, stlačte tlačidlo alebo tlačidlo osvetlenia.

1. Podsvietenie – Podsvietenie displeja je vždy zapnuté. Stlačte a podržte tlačidlo + na asi 5 sekúnd. Zaznie zvukový signál. Teraz budete môčť podsvietenie vypnút. Ak budete chcieť podsvietenie displeja znovu zapnút, stlačte a podržte tlačidlo + na asi 5 sekúnd.

Modrá (%) Červená	(%) Zelená (%) Farba
100 100 100 Tyrkysová
0 100 100 Svetlozele ná
0 0 100 Zelená
100 0 0 Modrá
50 100 0 Fialová
0 100 0 Červená
0	0	0	B
0 100 10 Oranžová

Tipy na použitie

1. Pravidelne čistite hliníkové filtre a pravidelne vymieňajte uhlíkové filtre.
2. Používajte prostrednú účinnosť odsávania. Najvyššiu účinnosť používajte, iba ak je to nutné.
3. Aby ste zaistili správnu ventiláciu, nechajte okná zatvorené, ak je spotrebič zapnutý.

ČASŤ 5: ÚDRŽBA A ČISTENIE

VAROVANIE!

Pred čistením, pravidelnou a inou údržbou, montážou a demontážou sa uistite, že je spotrebič vypnutý a odpojený od sietovej zásuvky alebo vypnite príslušný istič.

Výmena svetla

• Vypnite spotrebič.
• Odoberte hliníkový fi Iter.
- Ak sa žiarovka rozbila počas prevádzky, vyčkajte, až schladne.

Modely s 50W halogénovou žiarivkou

• Na vybratie halogénovej žiarivky (50 W) stlačte držiak žiarivky smerom dole a zľahka otočte proti smeru hodinových ručičiek. Vyberte žiarivku.
• Žiarivku s rovnakými parametrami nainštalujte v opačnom poradí.

• Na vybratie halogénovej žiarivky (20 W) odstráňte najprv sklenený kryt pomocou tenkého skrutkovača. Dajte pozor, aby ste výrobok nepoškriabali. Chybnú žiarivku vyberte vytiahnutím smerom dole a vložte novú funkčnú žiarivku.
• Používajte žiarivku s rovnakými parametrami.

Nedržte novú žiarivku holými rukami. Nečistoty alebo pot z rúk môžu skrátiť jej životnosť.

Modely s 25W žiarovkou

Vyskrutkujte rozbitú žiarovku. Nainštalujte novú s rovnakými parametrami.

• Hliníkové fi ltre zachytávajú prach a tuk z odsávaného vzduchu.
- Tieto filtre je potrebné pravidelne umývať, najlepšie raz za mesiac, v závislosti od použitia. Filtre umývajte v teplej vode s kuchynským prostriedkom na umývanie riadu, príp. môžete vložit’ filtre do umývačky riadu a umývať so šetrným programom (max. 60 °C).
• Hliníkové fi ltre vyberte stlačením západky.
- Po vyčistení nechaite hliníkové fi ltre riadne vyschnút pred spätnou inštaláciou.
- Vonkajší povrch odsávača utrite čistou a vlhkou utierkou mierne namočenou v teplej vode s trochou kuchvnského prostriedku na umývanje riadu. Následne utrite dosucha.
• Vyvaruite sa kontaktu elektrických častí s vodou alebo inou tekutinou.
- Na čistenie môžete použit aj špeciálne prípravky na údržbu a čistenie povrchu INOX (iba modely s povrchovou úpravou INOX).

Čistenie hliníkových fi Itrov

Modely s digitálnym ovládaním – 3 rýchlosti

Hliníkové fi ltre je potrebné vyčistiť, ak sa na displeji zobrazí „C“ (v závislosti od modelu), príp. každé 2 – 3 týždne (v závislosti od použitia).

Vyčistite filtre podľa vyššie uvedených inštrukcií a na opätovné nasadenie stlačte a podržte tlačidlo I vetráka na 3 sekundy, kým symbol „C“ (v závislosti od modelu) z displeja nezmizne.

Ak chcete používať spotrebič bez vymazania symbolu „C“ (v závislosti od modelu), stlačte tlačidlo I na spustenie odsávania na 1 sekundu, potom sa symbol „C“ (v závislosti od modelu) zobrazí ešte raz a motor bude d'alej pokračovať v prevádzke.

Modely s digitálnym ovládaním – 5 rýchlostí

Vyčistite filtre podľa vyššie uvedených inštrukcií a po opätovnom nasadení stlačte a podržte tlačidlo vetráka na 3 sekundy, kým symbol „C“ (v závislosti od modelu) z displeja nezmizne.

Ak chcete používať spotrebič bez vymazania symbolu „C“ (v závislosti od modelu), stlačte tlačidlo vetráka na spustenie odsávania na 1 sekundu, potom symbol „C“ (v závislosti od modelu) sa zobrazí ešte raz a motor bude d'alej pokračovať v prevádzke.

POZNÁMKA:

Modely s LCD displejom – 5 rýchlostí

Hliníkové fi ltre je potrebné vyčistiť, ak sa na displeji zobrazí.

Vyčistite filtre podľa vyššie uvedených inštrukcií a na opätovné nasadenie stlačte a podržte tlačidlo vetráka na

Na čistenie nepoužívajte benzín, benzén, riedidlo ani iné rozpúštadlá; hrubé čistiace prostriedky; drôtenky ani hubky s drôtenkami.

VAROVANIE!

Hliníkové fi ltre môžete vložit' do umývačky riadu. Sfarbenie hliníkových fi ltrov sa môže po niekolkých umývaniach zmenit'. Ide o normálny jav.

ČASŤ 6: PRED TÝM, NEŽ ZAVOLÁTE DO SERVISU

Ak spotrebič nefunguje, ako má, skontrolujte nižšie uvedené odporúčania na riešenie najbežnejších problémov. Ak problém stále pretrváva alebo nie je uvedený v nižšie uvedenej tabulke, vypnite spotrebič a odpojte ho od sietovej zásuvky a kontaktujte autorizované servisné stredisko.

Problém	Riešenie
Odsávač pár nefunguje. Skontrolujte, či je	zástrčka riadne zasunutá v riadne uzemnenejsietovej zásuvke s parametrami 220 – 240 V ~ 50 Hz.
	Skontrolujte vypínač motora, či je v pozícii „On“.
Osvetlenie nefunguje. Skontrolujte, či je za	strčka riadne zasunutá v riadne uzemnenejsietovej zásuvke s parametrami 220 – 240 V ~ 50 Hz.
	Skontrolujte vypínač motora, či je v pozícii „On“.
	Skontrolujte, či nie je žiarovka alebo žiarivka rozbitá.
Odsávanie je slabé. Skontrolujte, či nie sú h	hliníkové fi ltre špinavé.
	Skontrolujte výstup vzduchu, mal by byť otvorený.
	Skontrolujte uhlíkový fi lter, či nie je už príliš zašpinený.
Odsávač pár neodsáva vzduch priamovon (pri modeloch bez zaisteného odsá-vania).	Skontrolujte, či nie sú hliníkové fi ltre špinavé.
	Skontrolujte uhlíkový fi lter, či nie je už príliš zašpinený.

Upozornenie:

Používajte odsávač pár spoločne so sporákom. Zaistíte tak správne odsávanie vzduchu. Odporúčame nechat odsávač pár o niekolko minút dlhšie zapnutý než sporák, aby došlo k úplnému odsatiu všetkých pachov.

ČASŤ 7: TECHNICKÉ ŠPECIFIKÁCIE

		PEW PEI			PEC 6405 - PEC 9405	PEC 5507 - PEC 6507	PEB 6408	PEC 5406 - PEC 6406	PEB 6708
RÝCHLOŠT 1	Napätie (A) 0,5 0,5	0,5 0,5 1 0,6	0,6 0,5
	Výkon (W) 105 90	120 70 135 80	80 110
	Prietok ( m3/h ) 180	230 200 190	250 190 155 210
	Tlak (mmH20) 130	155 170 150	160 160 180 155
	Hlučnosť (dB) 36	35 39,7 43 40	45 44 34,5
RÝCHLOŠT 2	Napätie (A) 0,6 0,9	0,6 0,6 1,2 0,9	0,6 0,6
	Výkon (W) 125 120	130 90 170	10 95 125
	Prietok ( m3/h ) 260	310 265 225	310 400 175 290
	Tlak (mmH20) 200	205 230 165	180 190 205 235
	Hlučnosť (dB) 43	42 43,6 47,5 48	54 50 43
RÝCHLOŠT 3	Napätie (A) 0,7 1,5	0,7 0,8 1,6 0,9	0,7
	Výkon (W) 145 185	150 110 220	110 150
	Prietok ( m3/h ) 335	500 360 400	500 400 375
	Tlak (mmH20) 265	245 290 180	200 225 285
	Hlučnosť (dB) 48	52 49 51,5 55		53 49
RÝCHLOŠT 4	Napätie (A) 0,8 0,8					0,8
	Výkon (W) 170 175					175
	Prietok ( m3/h ) 450	455					470
	Tlak (mmH20) 310	325					320
	Hlučnosť (dB) 53		53,4					53,5
RÝCHLOŠT 5	Napätie (A)	1		1					1
	Výkon (W) 210 210					210
	Prietok ( m3/h ) 750	750					750
	Tlak (mmH20) 350	365					380
	Hlučnosť (dB) 61		60,2					61
Vstupné napätie		220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240V ~ 50 Hz
Priemer výstupu vzduchu		150 mm	150 mm	150 mm	120 mm	120 mm	120 mm	120 mm	120 mm

POZNÁMKA: Vyššie uvedené dáta podliehajú zmenám.

POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM

Použitý obalový materiál odložte na miesto určené obcou na ukladanie odpadu.

LIKVIDÁCIA POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZARIADENÍ

Tento symbol na produktoch alebo v sprievodných dokumentoch znamená, že použité elektrické a elektronické výrobky nesmú byť pridané do bežného komunálneho odpadu. Pre správnu likvidáciu, obnovu a recykláciu odovzdajte tieto výrobky na určené zberné miesta. Alternatívne v niektorých krajinách Európskej únie alebo v iných európskych krajinách môžete vrátit svoje výrobky miestnemu predajcovi pri kúpe ekvivalentného nového produktu. Správnou likvidáciou tohto produktu pomôžete zachovať cenné prírodné zdroje a napomáhate prevencii potenciálnych negatívnych dopadov na životné prostredie a ľudské zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácii tohto druhu odpadu môžu byť v súlade s národnými predpismi udelené pokuty.

Pre podnikové subjekty v krajinách Európskej únie

Ak chcete likvidovať elektrické a elektronické zariadenia, vyžiadajte si potrebné informácie od svojho predajcu alebo dodávatel’a.

Likvidácia v ostatných krajinách mimo Európskej únie

Tento symbol je platný v Európskej únii. Ak chcete tento výrobok zlikvidovať, vyžiadajte si potrebné informácie o správnom spôsobe likvidácie od miestnych úradov alebo od svojho predajcu.

Tento výrobok spína všetky základné požiadavky smerníc EÚ, ktoré sa naň vztahujú.

Zmeny v texte, dizajne a technických špecifikáciách sa môžu menit' bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu.

POZNÁMKY

POZNÁMKY

Dovozce:

FAST CR, a.s.
