Тип продукта	Автомобильный сабвуфер
Бренд	Deaf Bonce
Модель	Apocalypse Atom 1300 PRO
Размер	12 дюймов (30 см)
Импеданс	Двойной 2 Ом или двойной 4 Ом (в зависимости от варианта)
Номинальная мощность (RMS)	1300 Вт
Максимальная мощность	2600 Вт
Чувствительность	86 дБ (1 Вт/1 м)
Частотный диапазон	20 Гц – 500 Гц
Рекомендуемый объем корпуса	Закрытый: 1.5 куб. фута; Фазоинверторный: 2.0 куб. фута
Глубина установки	6.5 дюймов (165 мм)
Диаметр установочного отверстия	11.0 дюймов (280 мм)
Звуковая катушка	Высокотемпературная алюминиевая звуковая катушка
Материал диффузора	Прессованная бумага с неформованным подвесом
Тип магнита	Ферритовый магнит
Вес	Приблизительно 12 кг (26.5 фунтов)
Питание	12 В постоянного тока (электросистема автомобиля)
Обслуживание	Протирать от пыли мягкой тканью; избегать влаги
Безопасность	Не превышайте номинальную мощность RMS; используйте подходящий корпус
Запасные части / Ремонтопригодность	Доступны комплекты для замены диффузора и звуковые катушки; рекомендуется профессиональная замена диффузора

Часто задаваемые вопросы - Apocalypse Atom 1300 PRO Deaf Bonce

Какой усилитель использовать с этим сабвуфером?

Используйте усилитель, выдающий 1300 Вт RMS при импедансе сабвуфера (например, 2 Ом или 4 Ом). Убедитесь, что усилитель стабильно работает при этом импедансе.

Какой тип корпуса рекомендуется?

Подходят как закрытые, так и фазоинверторные корпуса. Закрытый: 1.5 куб. фута для плотного баса. Фазоинверторный: 2.0 куб. фута, настроенный на 35 Гц для более громкого звучания.

Как подключать сабвуферы с двойной звуковой катушкой?

Соединяйте катушки последовательно для более высокого импеданса (например, двойные 2 Ом последовательно = 4 Ом) или параллельно для более низкого импеданса (двойные 2 Ом параллельно = 1 Ом). Согласуйте с стабильным импедансом усилителя.

Какой период приработки?

Рекомендуется приработка в течение 10-20 часов на умеренной громкости для размягчения подвеса. Избегайте полной мощности до завершения приработки.

Можно ли использовать этот сабвуфер в домашней аудиосистеме?

Да, но вам потребуется блок питания на 12 В и подходящий усилитель. Можно использовать усилители для сабвуферов домашних кинотеатров или автомобильные усилители с преобразователем.

Какая необходима глубина установки?

Глубина установки составляет 6.5 дюймов (165 мм). Убедитесь, что ваш корпус имеет достаточную внутреннюю глубину, чтобы избежать касания дна.

Как чистить сабвуфер?

Аккуратно удаляйте пыль с диффузора мягкой сухой тканью. Избегайте жидкостей или химикатов, которые могут повредить подвес или диффузор.

Предоставляется ли гарантия на сабвуфер?

Deaf Bonce обычно предоставляет гарантию 1 год на производственные дефекты. Уточните у дилера конкретные условия.

Можно ли использовать фазоинверторный корпус для повседневного прослушивания?

Да, фазоинверторные корпуса эффективны и громки. Однако убедитесь, что настройка порта правильная, чтобы избежать искажений и механических повреждений.

В чем разница между моделями 1300 PRO и стандартными?

Версия PRO отличается более высокой мощностью, улучшенной звуковой катушкой и улучшенной магнитной структурой для лучшей производительности.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Apocalypse Atom 1300 PRO Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ОДНОКАНАЛЬНЫЕ УСИЛИТЕЛИ

CLASS D

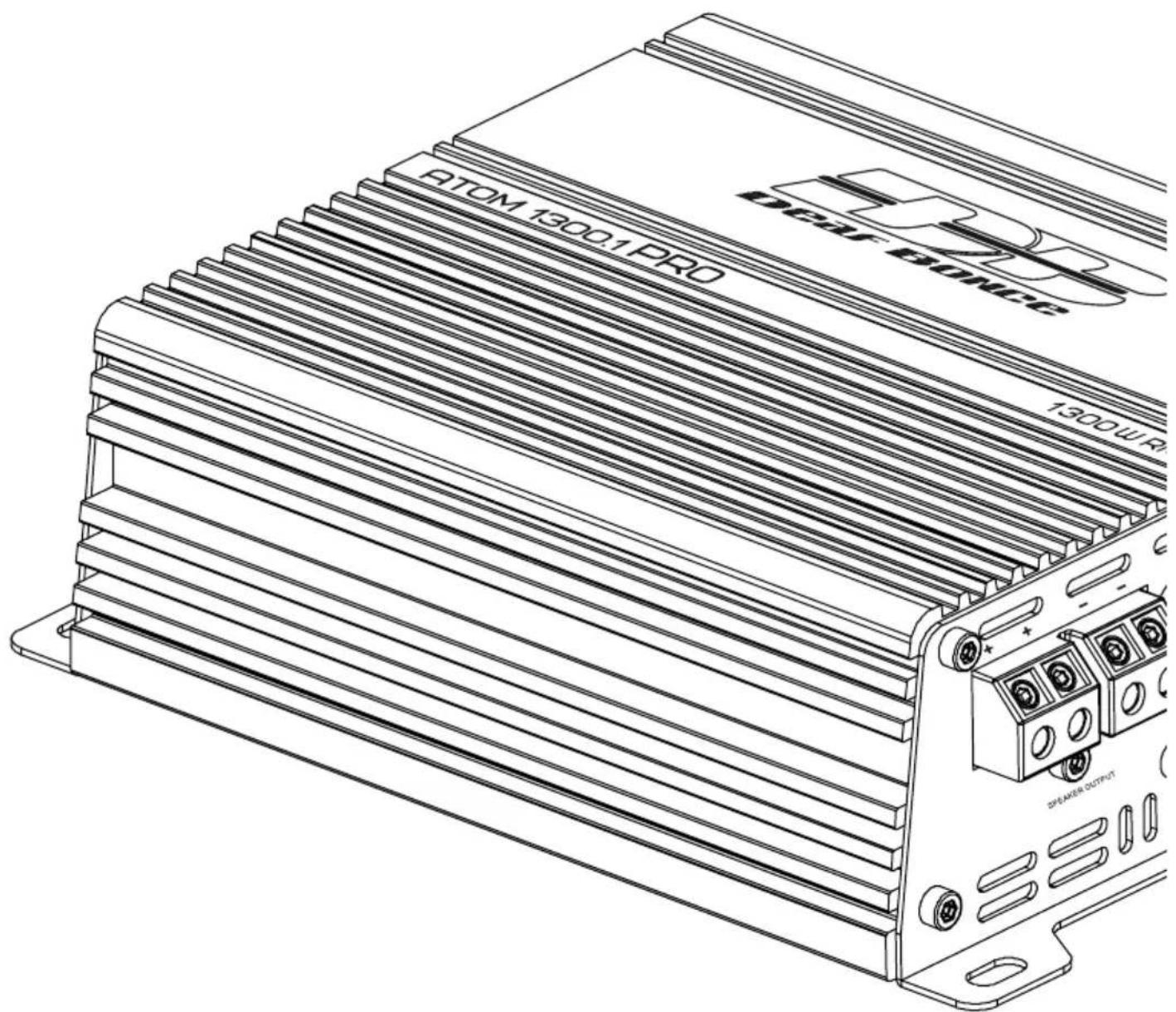

Atom 1300.1 Pro

Atom 1600.1 Pro

Atom 2000.1 Pro

ATOM PRO

CONTENTS

EN

1. Введение
2. Меры предосторожности
3. Типовая последовательность установки
4. Выбор сечения силовых и акустических кабелей
5. Схемы подключений
6. Способы подключения
7. Технические характеристики
8. Возможные неисправности и их решения

9. Комплектация
   10.

10. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

1. ВВЕДЕНИЕ

Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Убедитесь, что ваш автомобиль имеет электросистему напряжением 12V DC с заземлением отрицательного полюса. Перед установкой усилителя в легковые автомобили, грузовики или автобусы проверьте напряжение аккумуляторной батареи.
2. Проверьте состояние бортовой сети Вашего автомобиля, состояние аккумуляторной батареи (АКБ) и генератора. При заведенном двигателе, в зависимости от температуры окружающей среды, напряжение выдаваемое генератором должно быть в пределах от 14 до 14,7 Вольт. Напряжение разомкнутой цепи (НРЦ) батареи должно быть в пределах от 12,5 до 13 Вольт. Убедитесь в том, что номинального тока генератора и емкости АКБ хватит для обеспечения повышенного потребления.
   К примеру, для питания усилителя мощностью 1000 Вт, необходим номинальный ток генератора из расчета 1000 Вт/13 Вольт=77 Ампер. Для более мощного усилителя необходимы более мощный генератор, а так же дополнительный АКБ.
3. Не устанавливайте усилитель в подкапотном пространстве, а также в местах, подверженных воздействию воды, повышенной влажности, пыли или грязи.
4. Никогда не протягивайте кабели снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и пожару.
5. Установку усилителя необходимо производить в тех местах автомобиля, где температура составляет от 0°C (32°F) до 55°C (131°F). Усилитель должен находиться в таком месте, где обеспечивается хорошая циркуляция воздуха. Горизонтальное положение усилителя является наилучшим способом установки.
6. В процессе эксплуатации усилитель может нагреваться до 80°C (176°F). Перед тем, как трогать его, убедитесь в том, что он не перегрет, что может быть опасно.
7. Для улучшения охлаждения усилителя, рекомендуется периодически очищать корпус (радиатор) от пыли. При очистке корпуса не рекомендуется использовать сильнодействующие растворители, так как они могут привести к повреждению усилителя. Не используйте сжатый воздух, поскольку внутрь усилителя могут проникнуть твердые частицы. Очистку лучше всего производить влажными салфетками или тканью.
8. Убедитесь в том, что выбранное Вами место расположения усилителя, не нарушает правильную работу механических и электрических устройств автомобиля.
9. Убедитесь в том, что во время установки и подключения аккумулятора, силовые кабели не замкнуты накоротко.
10. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
11. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.
12. Убедитесь, что все кабели зафиксированы по всей длине. Также убедитесь, что их внешняя защитная оболочка является негорючей. С помощью винтового зажима закрепите положительный и отрицательный кабели рядом с соответствующими клеммами усилителя.
13. Выбирать сечение силового кабеля необходимо в соответствии с мощностью усилителя и данными здесь рекомендациями. Кабели электропитания чрезвычайно важны, так как они напрямую влияют на коэффициент демпфирования системы и качества звука. Кабели, идущие к АКБ необходимо обжимать в медные наконечники при помощи гидравлического пресса, и хорошо закреплять к клеммам АКБ.
14. Во избежание случайных повреждений, храните усилитель в исходной упаковке до начала установки.
15. Используйте качественные медные акустические и силовые кабеля.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук.

3. ТИПОВАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ УСТАНОВКИ

1. Перед установкой усилителя необходимо отключить АКБ от бортовой сети.

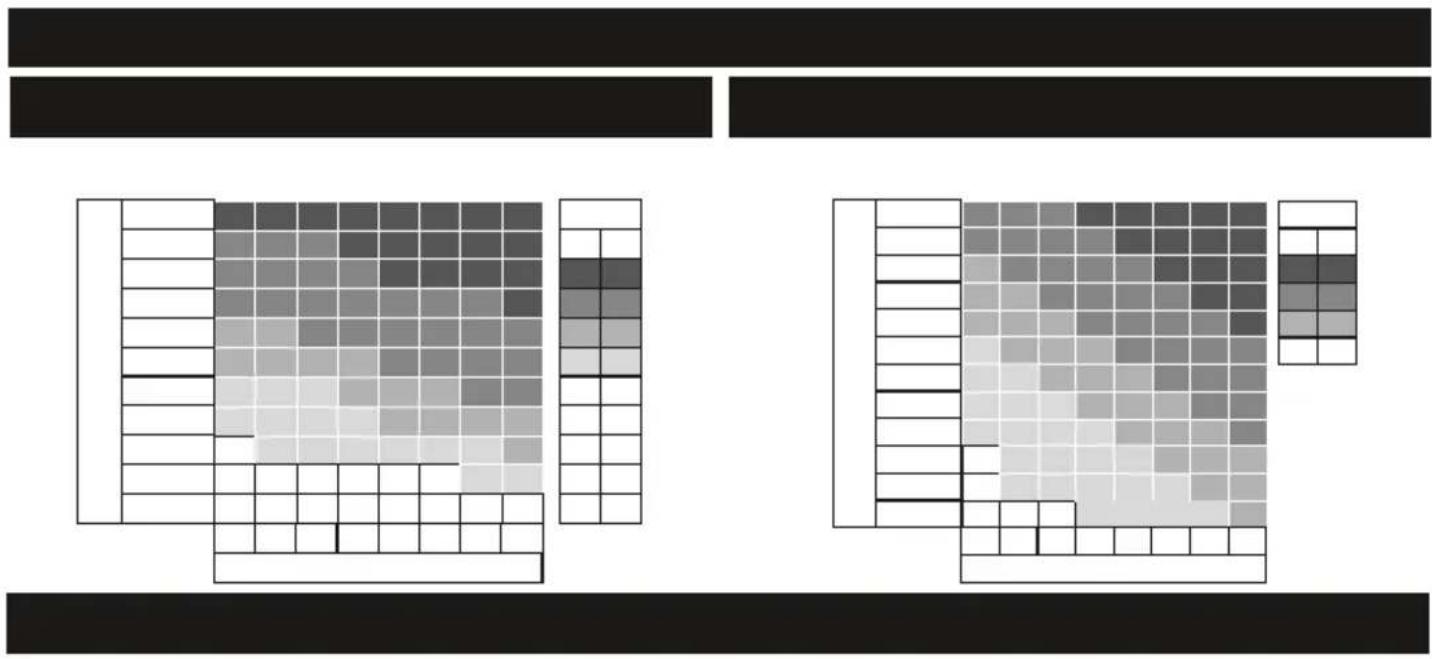

2. Для подключения усилителя необходимо пустить кабель питания от места расположения аккумулятора к месту монтажа усилителя. Силовой кабель необходимо выбирать с надлежащим норморазмером AWG (см. таблицу: выбор сечения силового кабеля)
3. Подсоедините электропитание, соблюдая полярность. Подсоедините все плюсовые клеммы усилителя к кабелям, идущему от плюсовой клеммы АКБ, а минусовые клеммы усилителя к кабелям идущим от минусовой клеммы АКБ.
4. Установите держатель предохранителя для каждого плюсового кабеля не дальше чем 40 см от плюсовой клеммы АКБ, подключите один конец силового кабеля к нему после подключения другого конца к усилителю. Не устанавливайте предохранитель(и).
5. Прокладывайте все сигнальные кабели рядом друг с другом и отдельно от силовых кабелей.

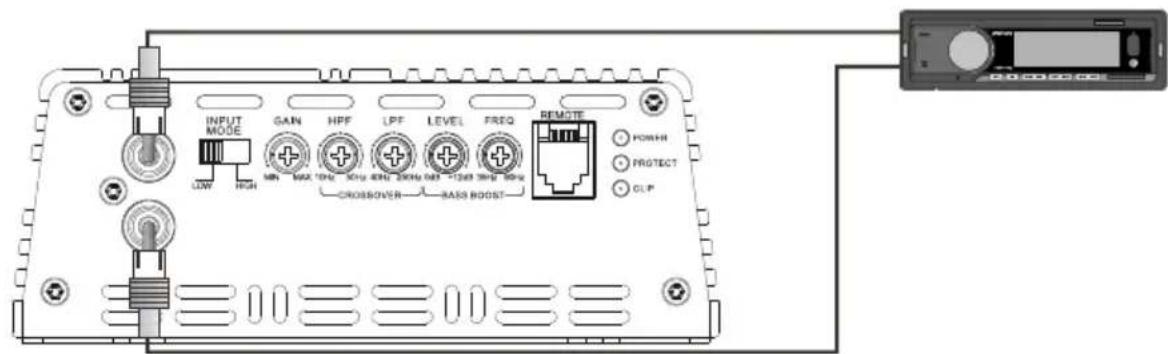

6. Подсоедините провода входа RCA, входной сигнал должен быть между 0, В и В.
7. Для подключения питания необходимо использовать специализированные силовые кабели.
8. Хорошо закрепляйте усилитель во время установки в автомобиле. Если усилитель отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям. Не рекомендуется прикручивать корпус усилителя непосредственно к металлу, это может привести к нежелательному фону.

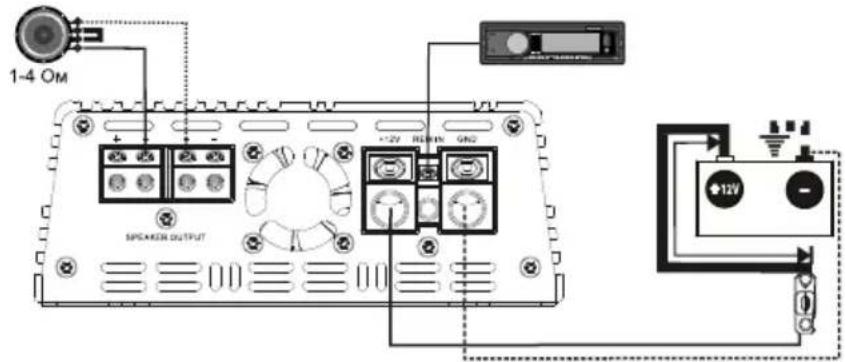

Шаг 1. Подключите акустический кабель от (+) клеммы усилителя к (+) клемме сабвуфера.
Шаг 2. Подключите акустический кабель от (-) клеммы усилителя к (-) клемме сабвуфера.
Шаг 3. Один конец силового кабеля подключите к (+) клемме АКБ, второй к клемме усилителя, обозначенной +12V. Не забудьте защитить плюсовой силовой кабель предохранителем соответствующего номинала.
Шаг 4. Один конец силового кабеля подключите к (-) клемме АКБ, второй конец силового кабеля заземления подключите к клеммам, обозначенным GND.
Шаг 5. Один конец кабеля подключите к клемме выхода Remote на ГУ, второй конец к клемме усилителя, обозначенной REM IN.

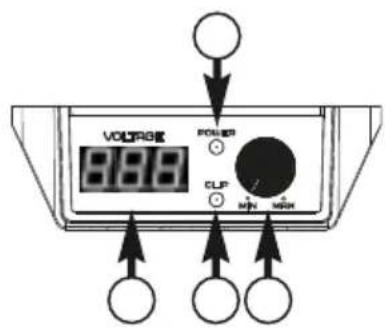

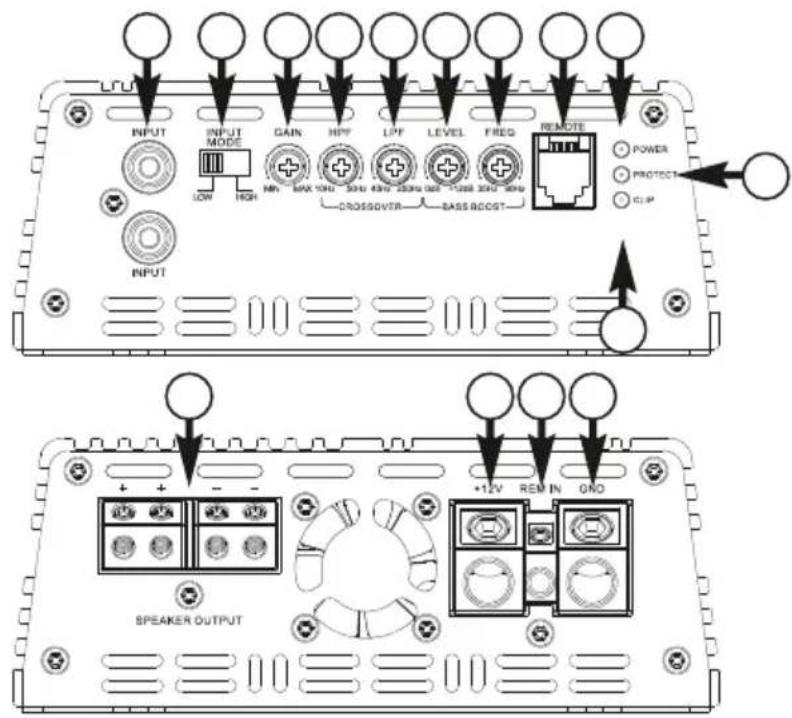

Назначение разъемов и органов управления
