Тип продукта	СЧ-динамик (mid-range)
Размер	6.5 дюймов
Материал подвеса	Ткань
Материал диффузора	Прессованная целлюлоза
Материал корзины	Штампованная сталь
Материал магнита	Феррит
Мощность RMS	150 Вт
Мощность MAX	300 Вт
Диаметр звуковой катушки	1.5 дюйма
Диапазон частот	100 - 13 000 Гц
Импеданс	4 Ом
Чувствительность (SPL)	98.4 дБ
Резонансная частота (Fs)	106 Гц
Эквивалентный объем (Vas)	6.2 л
Полная добротность (Qts)	0.56
Сила магнитного поля (BL)	6.95
Рекомендуемый HPF	150-250 Гц (24 дБ/окт) или 250-350 Гц (12 дБ/окт)
Рекомендуемый LPF	8-12.5 кГц (12 дБ/окт)
Рекомендуемые усилители	AAK-OGO2500.1D, AAK-OGO1500.2D, AAK-180.4, AAK-200.4D, MA-150.4, MA-130.4
Комплектация	2 динамика, инструкция, гарантийный талон
Страна производства	Китай
Температура эксплуатации	от +5 °C до +40 °C

Часто задаваемые вопросы - Apocalypse AP-M60S v2 Deaf Bonce

Как правильно подключить динамик?

Динамики можно подключать последовательно или параллельно. При последовательном соединении общее сопротивление увеличивается (например, два 4-Ом динамика дают 8 Ом). При параллельном соединении сопротивление уменьшается (два 4-Ом динамика дают 2 Ом). Убедитесь, что итоговое сопротивление не ниже минимального, указанного для усилителя.

Какую мощность должен иметь усилитель?

Номинальная мощность усилителя не должна превышать номинальную мощность динамика (150 Вт RMS). Рекомендуется выбирать усилитель с мощностью, близкой к RMS динамика, чтобы избежать перегрузки и повреждения звуковой катушки.

Какие настройки фильтров рекомендуются?

Для СЧ-динамика установите фильтр высоких частот (HPF) на 150-250 Гц с крутизной 24 дБ/окт или 250-350 Гц с крутизной 12 дБ/окт. Фильтр низких частот (LPF) установите на 8-12.5 кГц с крутизной 12 дБ/окт.

Каков импеданс динамика?

Импеданс динамика составляет 4 Ом.

Каков диапазон воспроизводимых частот?

Диапазон частот: от 100 Гц до 13 000 Гц.

Можно ли использовать динамик в качестве среднечастотного?

Да, это среднечастотный (СЧ) динамик, предназначенный для воспроизведения средних частот. Для полноценной системы его следует комбинировать с низкочастотным и высокочастотным динамиками.

Как защитить динамик от повреждений?

Используйте правильную настройку усилителя и фильтров. Установите громкость головного устройства не более 80%, чувствительность усилителя 50%. Избегайте подачи сигнала с искажениями (клиппинг), так как это приводит к перегреву звуковой катушки.

Какой материал диффузора?

Диффузор выполнен из прессованной целлюлозы, что обеспечивает лёгкость и жёсткость для точного воспроизведения средних частот.

Сколько динамиков в комплекте?

В комплекте 2 динамика Apocalypse AP-M60S v2, а также инструкция и гарантийный талон.

Какие меры предосторожности при установке?

Хорошо закрепляйте динамик, чтобы он не отсоединился при движении. Избегайте установки в местах, подверженных воздействию воды, высокой температуры или пыли. Температура эксплуатации: от +5 °C до +40 °C. При сверлении отверстий убедитесь, что не повреждаются проводка или трубки. Используйте защитные очки и перчатки.

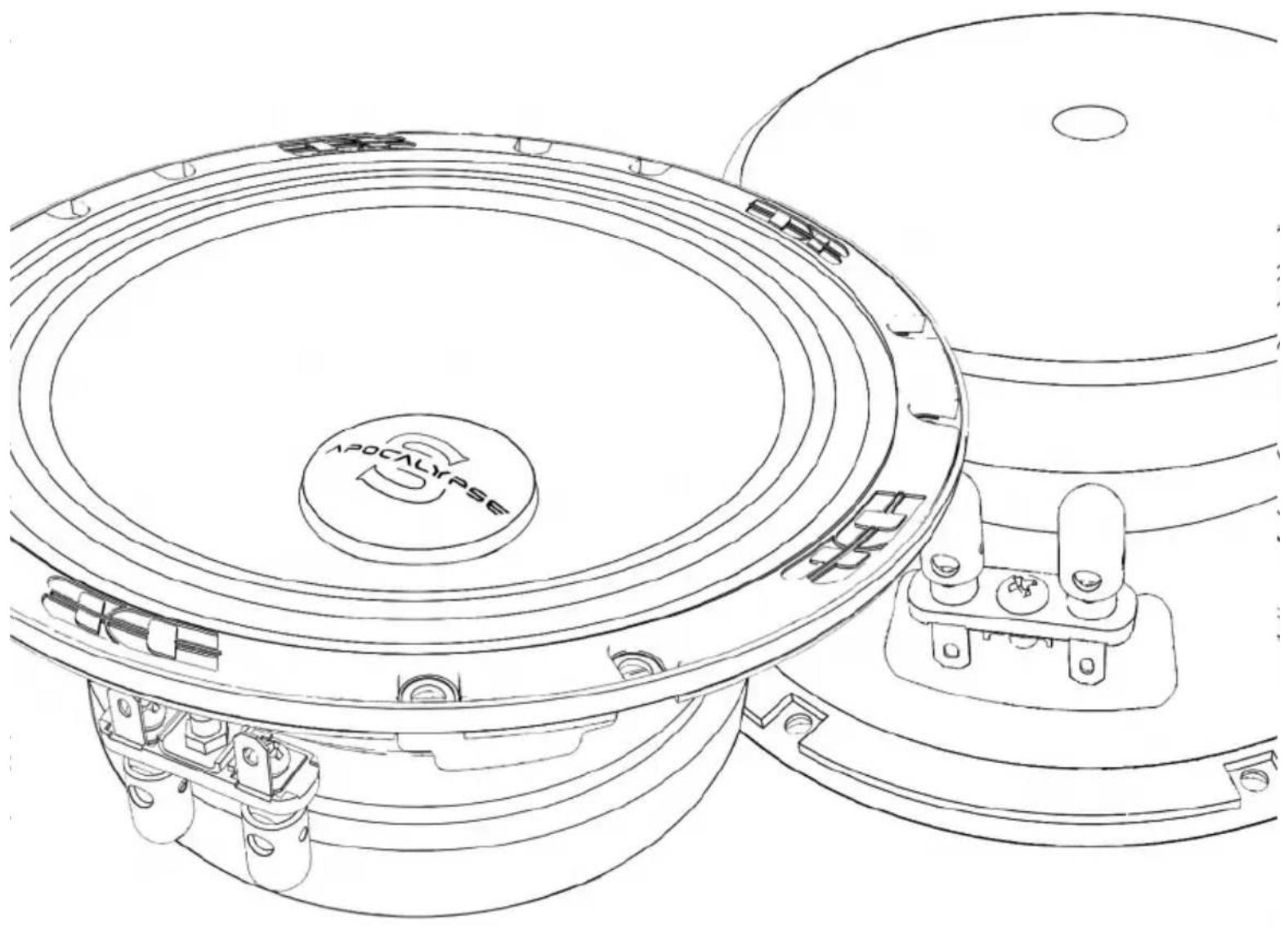

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Apocalypse AP-M60S v2 Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

MID-RANGE SPEAKERS

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Рекомендуемые настройки усилителя, фильтрация
5. Технические характеристики

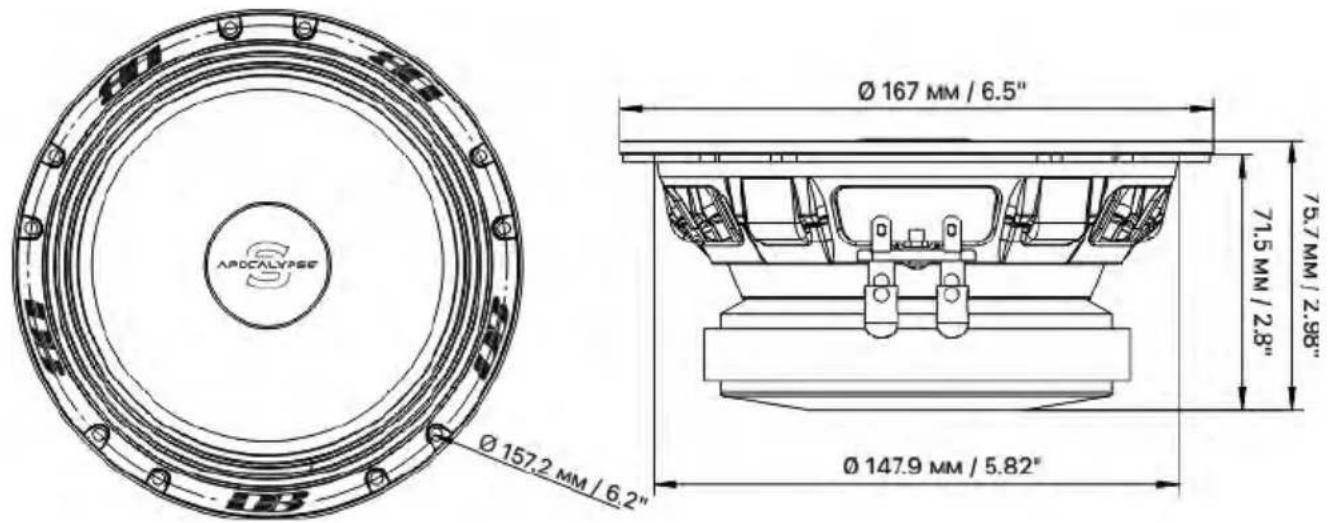

6. Размеры
7. Комплектация
8. Информация по гарантийному и сервисному обслуживанию
9. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

GLOBAL SPONSOR

Благодарим Вас за приобретение продукции Deaf Bonce серии Apocalypse! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. СПОСОБЫ ПОДКЛЮЧЕНИЯ

Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем. Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

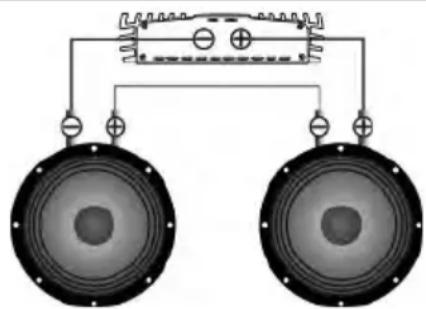

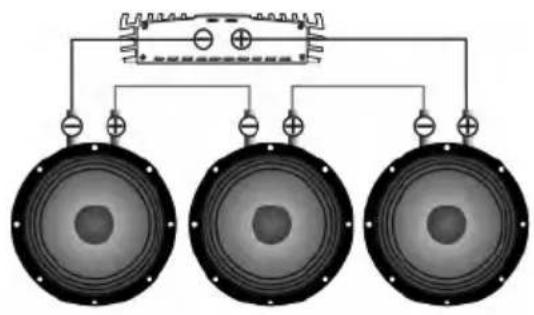

Последовательное соединение динами ков

Звуковая катушка	Общий импеданс
4 Ом x 2 СЧ	8 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 СЧ	12 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	16 Ом

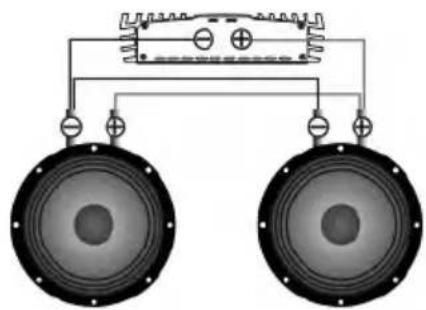

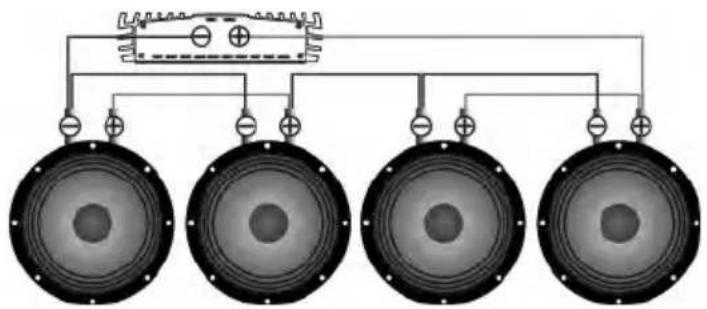

Параллельное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2 СЧ	2 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 СЧ	1.33 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	1 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	4 Ом

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

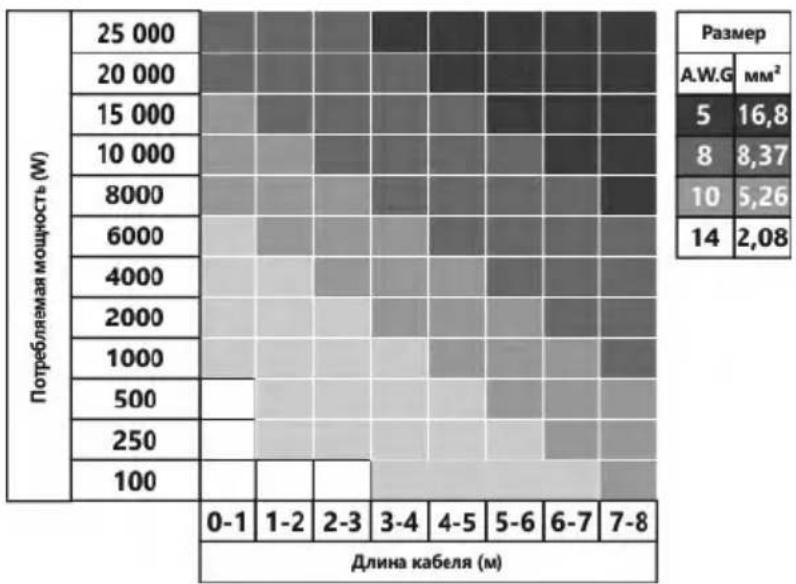

Выбор сечения акустических кабелей

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

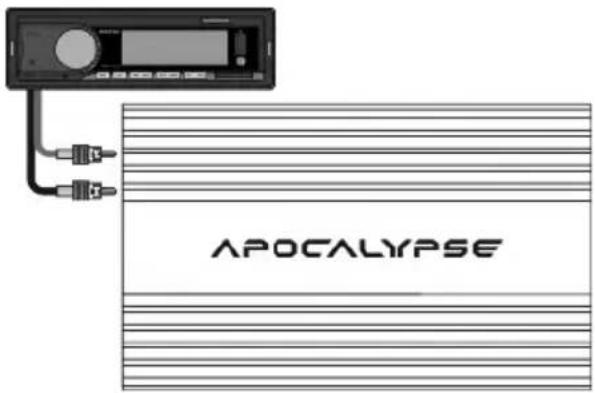

От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%.

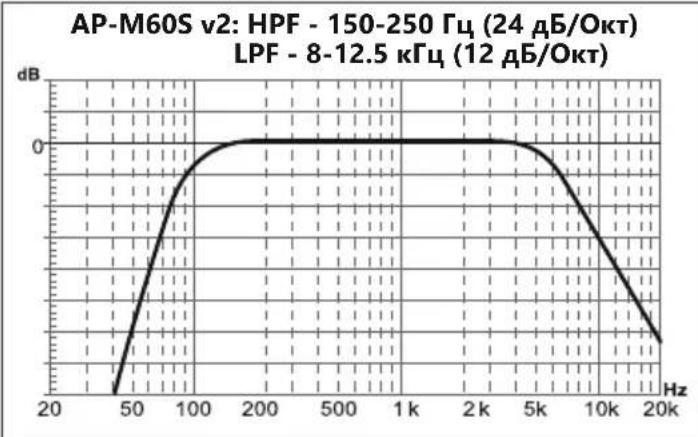

Рекомендуемые настройки фильтров:

Фильтр высоких частот HPF (Фильтр, который образает все частоты ниже частоты установки фильтра) - 150-250 Гц (24 дБ/Окт), или 250-350 Гц (12 дБ/Окт)

Фильтр низких частот LPF (Фильтр, который обрезает все частоты выше частоты установки фильтра) - 8-12.5 кГц (12 дБ/Окт)

Рекомендуемые усилители: AAK-OGO2500.1D, AAK-OGO1500.2D, AAK-180.4, AAK-200.4D, MA-150.4, MA-130.4.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	AP-M60S v2
Размер (дюймы)	6.5
Материал подвеса	Ткань
Материал диффузора	Прессованная целлюлоза
Материал корзины	Штампованная сталь
Материал магнита	Феррит
Мощность RMS (Вт)	150
Мощность MAX (Вт)	300
Диаметр звуковой катушки (дюймы)	1.5
Диапазон частот (Гц)	100 - 13 000

ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА

Impedance (OM)	4
SPL (ДБ)	98.4
Fs (Гц)	106
Vas (Л)	6.2
Qts	0.56
BL	6.95

Указанная чувствительность прямо не связана со звуковым давлением создаваемым в салоне автомобиля и поэтому не должна использоваться как единственный показатель для сравнения с другими динамиками.

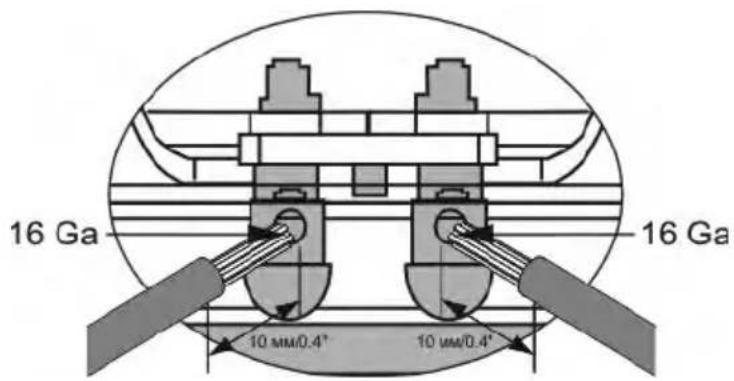

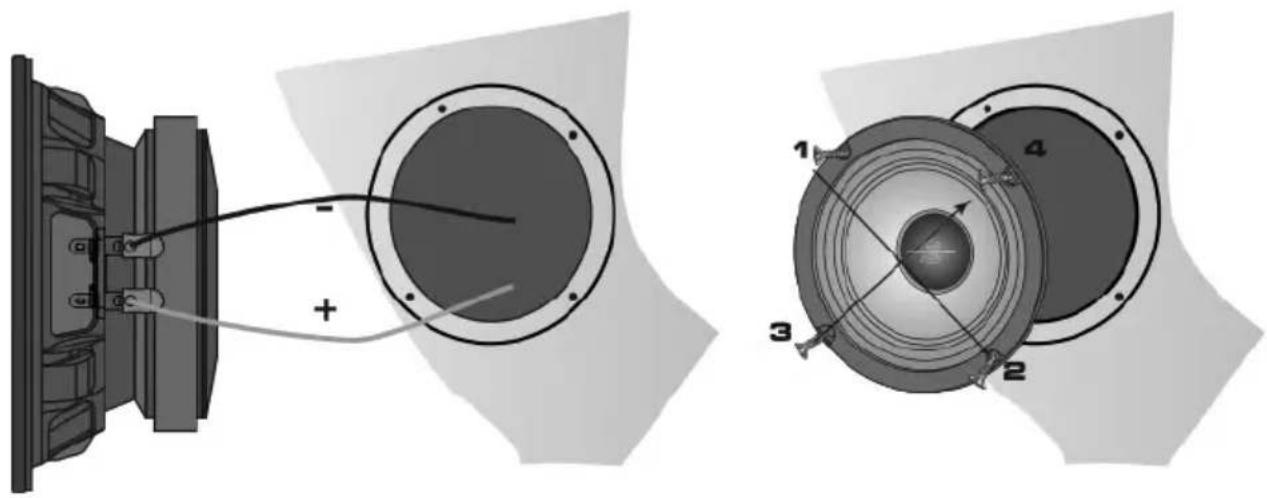

Подключение терминалов

Монтаж

1. СЧ-Динамик - 2 шт.
2. Инструкция пользователя - 1 шт.
3. Гарантийный талон - 1 шт.

8. И НФО РМА ЦИЯ П О ГАР АНТ ИЙН ОМУ И С ЕРВ ИСН ОМУ О БСЛ УЖИ ВАН ИЮ

RU

Для каждого продукта Deaf Bonce серии Apocalypse гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

9. ИНФОРМА Ц ИЯ ОБ УТ И ЛИЗА Ц ИИ ЭЛЕ К ТРОН Н ОГО И ЭЛ Е КТРИ Ч ЕСКО Г О ОБОР У ДОВА Н ИЯ (ДЛ Я Е ВРОП Е ЙСКИ Х С ТРАН, В КО Т ОРЫХ О Р ГАНИ З ОВАН Р А ЗДЕЛЬ НЫЙ СБ О Р ОТХО Д ОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Д получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

Производитель: Ningbo Sound Solution I&E Trading Co., Ltd Произведено в Китае
