Тип продукта	Отдельностоящая плита
Бренд	Candy
Модель	CIES642MCTT
Размеры (В x Ш x Г)	85 x 59.5 x 58 см
Вес нетто	48 кг
Электропитание	230 В / 50 Гц / 16 А
Общая подключенная мощность	7.8 кВт
Тип варочной панели	Стеклокерамика
Количество конфорок	4 (2 зоны с радиантным нагревом + 2 галогенные зоны)
Тип духовки	Многофункциональная электронная духовка
Объем духовки	65 л
Функции духовки	Конвекция, верхний нагрев, нижний нагрев, гриль, принудительная циркуляция, размораживание
Очистка духовки	Пиролиз (самоочистка при высокой температуре)
Таймер	Электронный программатор с автоматическим отключением
Защита от детей	Блокировка дверцы духовки
Автоматическое отключение	Да (варочная панель и духовка)
Индекс ремонтопригодности	8.2 / 10
Доступность запчастей	Да, оригинальные запчасти доступны в течение 10 лет
Энергетический класс (духовка)	A+
Энергопотребление (духовка)	0.85 кВт·ч (обычный режим)

Часто задаваемые вопросы - CIES642MCTT CANDY

Как установить плиту Candy CIES642MCTT?

Установка должна выполняться квалифицированным специалистом. Убедитесь, что электропитание соответствует характеристикам (230 В / 16 А). Разместите прибор на ровной и устойчивой поверхности рядом с заземленной розеткой. Соблюдайте безопасные расстояния, указанные в инструкции.

Как использовать программатор духовки?

Используйте кнопки + и - для установки времени и продолжительности приготовления. Нажмите кнопку 'Программа' для выбора функции. По окончании цикла таймер подаст звуковой сигнал. Подробности см. в руководстве пользователя.

Что делать, если стеклокерамическая панель не нагревается?

Проверьте, не сработал ли предохранитель или автоматический выключатель. Убедитесь, что зона нагрева выбрана правильно. Если индикатор мигает, может отображаться код ошибки. Обратитесь к инструкции для устранения кодов ошибок.

Как очистить духовку после цикла пиролиза?

После цикла пиролиза дайте духовке остыть, затем протрите золу влажной тканью. Для стойких остатков используйте неабразивную губку. Не используйте агрессивные химические средства.

Как активировать защиту от детей?

Удерживайте нажатой кнопку 'Безопасность' (часто изображается в виде замка) в течение 3 секунд, пока не появится символ. Для отключения повторите операцию.

Что означает код ошибки E02 на дисплее?

Код E02 обычно указывает на проблему с датчиком температуры духовки. Выключите прибор и подождите несколько минут, затем включите снова. Если неисправность сохраняется, обратитесь в сервисный центр.

Какие кастрюли использовать на стеклокерамической панели?

Используйте кастрюли с плоским и гладким дном, предпочтительно из нержавеющей стали или эмалированные. Избегайте медной или неэмалированной чугунной посуды, которая может поцарапать поверхность.

Как установить время на часах?

Нажмите кнопку 'Часы' (часто значок часов). Используйте кнопки + и - для установки времени. Подтвердите кнопкой 'OK' или подождите несколько секунд.

Где найти запчасти для этой модели?

Запчасти доступны в сервисном центре Candy или на авторизованных сайтах. Используйте номер модели CIES642MCTT для заказа. Список ремонтных центров приведен в инструкции.

Как заменить лампочку в духовке?

Отключите прибор от сети. Снимите защитное стекло, повернув или отжав защелки. Выкрутите неисправную лампочку (тип G9, макс. 40 Вт) и замените на новую аналогичную. Не прикасайтесь к лампочке голыми пальцами.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CIES642MCTT CANDY

Меры предосторожности

Ваша безопасность очень важна для нас. Перед началом использования панели внимательно прочтите данную информацию.

Установка

Опасность поражения электрическим током

• Перед проведением любых работ или технического обслуживания отсоединяйте варочную панель от электрической сети.
• Подключение варочной панели к исправн системе заземления является обязательным для безопасной эксплуатации.
• Любые изменения подключения электрооборудования в доме должны делаться только квалифицированными электриками.
• Несоблюдение данного указания может привести к поражению электрическим токс вплоть до смертельного исхода.

Опасность порезов

- Будьте осторожны - края панели острые.

- Несоблюдение мер предосторожности може привести к порезам.

Правила техники безопасности

- Перед установкой и использованием варочной панели внимательно прочтите настоящее руководство.

- Запрещается класть на панель горючие материалы или продукты.

- Доведите данную информацию до лиц, выполняющих установку варочной панели. Это может уменьшить ваши затраты.

- Для предотвращения опасностей данная варочная панель должна устанавливаться соответствии указаниями в настоящем руководстве.

- Панель должна устанавливаться и подключаться к электрической сети и системе заземления квалифицированными специалистами.

- Для отключения от электрической сети в линии питания панели должен быть установлен выключатель.

- Неверная установка варочной панели приведёт к немедленному аннулированию гарантии и освобождает изготовителя от любой ответственности.

Эксплуатация и уход

Опасность поражения электрическим током

• Запрещается готовить пищу на треснувшей или лопнувшей панели. При появлении на поверхности трещин немедленно отключите варочную панель от электрической сети (выключателем) и обратитесь в сервисный центр.
• Всегда отключайте варочную панель пере проведением очистки и ухода.
• Несоблюдение данного указания может привести к поражению электрическим токс вплоть до смертельного исхода.

Опасности для здоровья

- Варочная панель отвечает требованиям стандартов по электромагнитной безопасности.

- Однако лица, использующие кардиостимуляторы или другие носимые медицинские электрические устройства (например, инсулиновые помпы), перед началом использования варочной панели должны проконсультироваться с врачом и изготовителем устройства.

- Несоблюдение данного указания может привести к смертельному исходу.

Опасность ожогов

• При использовании варочной панели её части нагреваются до температур, способных причинить ожоги.
• Не прикасайтесь частями тела, одежды и другими предметами, за исключением кухонной утвари, к стеклянной поверхност панели до полного её остывания.
• Не допускается помещение металлических предметов: ножей, вилок, ложек, крышек и т.п. на панель, т.к. они могут сильно нагреваться.
• Не подпускайте к горячей панели детей.
• Рукоятки сковород могут нагреваться до высокой температуры. Следите за тем, что они не находились над другими конфорка во время их работы. Не разрешайте детя баловаться с варочной панелью.
• Несоблюдение данных указаний может привести к серьёзным ожогам.

Опасность порезов

- При снятии защитной крышки можно порезаться об острый край очистительного скребка. Используйте скребок с предельности осторожностью и храните его в месте, недоступном для детей.

- Несоблюдение мер предосторожности може привести к порезам.

Правила техники безопасности

- Никогда не оставляйте работающую варочную панель без присмотра. Выплёскивание пищи может приводить к появлению дыма. Попавшие на горячую поверхность масло и жир могут воспламениться.

- Не используйте варочную панель в каче стола или места для хранения.

- Никогда не оставляйте на панели посторонние предметы.

- Не оставляйте на панели или рядом с никакие магнитные предметы (банковские карты, карты памяти и т.п.) или электро устройства (ноутбуки, МРЗ-плейеры). Магнитное поле может привести к выходу из строя.

- Запрещается использовать варочную панел для отопления помещения.

- После использования всегда выключайте конфорки панели, как описано в руководстве (т.е. сенсорными органами управления). Не полагайтесь только на функцию автоматического отключения конфорок после снятия кухонной утвари.

- Не позволяйте детям баловаться с панел залезать на неё или сидеть на ней. - Не храните никакие детские игрушки ил

лакомства в шкафах над панелью. При попытке добраться до них дети могут получить серьёзные травмы.

- Не оставляйте детей одних или без присмотра в помещении, где работает варочная панель.

- Детей и лиц с психофизическими недостатками необходимо хорошо обучить использованию варочной панели. Лицо, проводящее обучение, должно несколько раз убедиться в том, что дети и указанными лица хорошо усвоили правила обращения варочной панелью и научились выполнени основных операций.

- Не допускается замена или ремонт частепанели, если данные работы не описаныруководстве. Все работы, не описанные вруководстве, должны проводитьсяквалифицированным сервиснымперсоналом.

- Не допускается использование отпаривателей и паровых щёток для очис варочной панели.

- Запрещается класть или бросать тяжёлые предметы на панель.

- Запрещается залезать на варочную панел

- Во избежание повреждения панели (царапания) запрещается использовать

посуду с острыми углами.

• Запрещается использовать для очистки панели стальные губки и другие абразивы материалы.
• При повреждении кабеля питания его замена должна производиться изготовителем, сервисной службой или квалифицированным специализированным персоналом.

• Данная варочная панель предназначена д бытового использования:

• на кухнях в магазинах, офисах и друг рабочих заведениях;

• в жилых домах;
• клиентами в отелях, гостиницах и друг жилых помещениях;
• клиентами в мотелях, хостелах и т.п.

• ВНИМАНИЕ: Панель и её открытые части нагреваются во время использования.

Будьте осторожны и не прикасайтесь к конфоркам.

Не оставляйте детей возрастом менее 8 рядом с варочной панелью без присмотра

- Варочная панель может использоваться детьми старше 8 лет и людьми с ограниченными физическими, сенсорными или умственными возможностями, а также без опыта и знаний, если они находятся

присмотром или были проинструктированы по безопасному использованию панели и осознают возможные риски.

- Детям запрещается играть с варочной панелью. Без надлежащего присмотра детя запрещается выполнять операции по очистке и уходу за панелью.

- ВНИМАНИЕ: Готовка с жиром или маслом варочной панели без присмотра может бь опасной и может привести к возгоранию. КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ тушить огонь водой. Отключите панель от сети, после чего накройте пламя крышкой или негорючим материалом.

- ВНИМАНИЕ: Опасность воспламенения! Запрещается класть на панель горючие предметы.

- Внимание: При появлении на поверхности трещин необходимо немедленно отключить панель от электрической сети для предотвращения поражения электрическим током через металлическую посуду.

- Не допускается использование пароочистителей для очистки панели.

- Варочная панель не рассчитана на управление внешним таймером или отдельной системой управления.

ВНИМАНИЕ: Не оставляйте без присмотра

готовящиеся блюда. Процесс приготовления пищи должен находиться под постоянным контролем.

ВНИМАНИЕ: Для предотвращения падения панель необходимо надёжно закрепить.

Смотрите указания по установке.

ВНИМАНИЕ: Используйте только крепления, поставленные изготовителем панели, указанные в руководстве пользователя или встроенные в устройство. Использование неподходящих креплений может стать причиной несчастного случая.

Данный прибор имеет разъём заземления только для функциональных целей.

Поздравляем вас приобретением новой индукционной варочной панели

Для обеспечения правильной установки и эксплуатации варочной панели необходимо внимательно прочесть настоящее руководство.

Для установки прочтите главу «Установка».

Уделите особое внимание мерам предосторожности и правилам техники безопасности. Храните руководство для возможных справок в будущем.

Обзор продукта

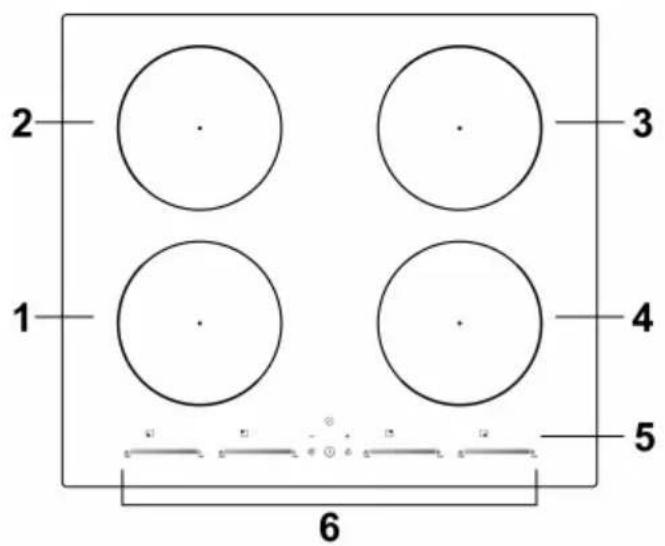

Вид сверху

1. Конфорка 2000 Вт, в реж повышения мощности до 2 600 Вт
2. Конфорка 1500 Вт, в рек повышения мощности до 2 000 Вт
3. Конфорка 2000 Вт, в рек повышения мощности до 2 600 Вт
4. Конфорка 1500 Вт, в реж повышения мощности до 2 000 Вт
5. Стеклянная плита
6. Панель управления

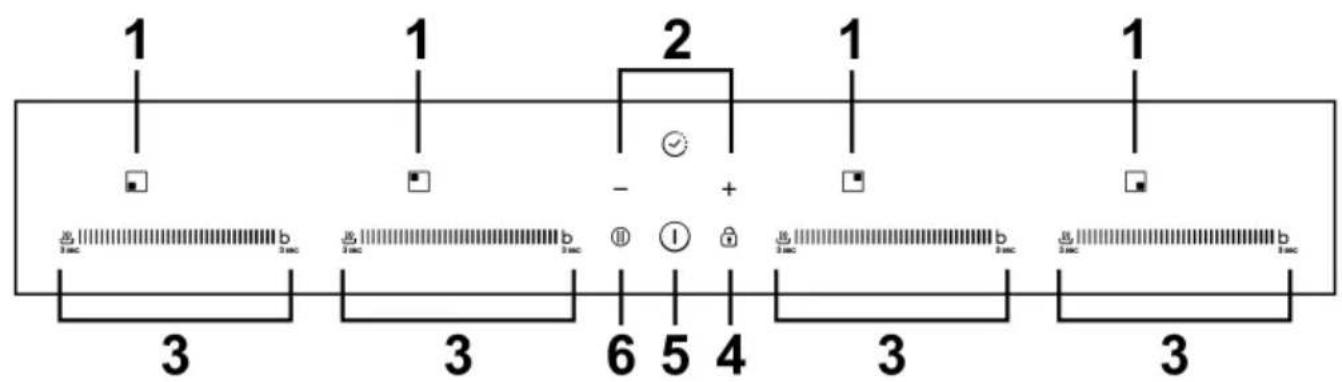

Панель управления

1. Индикатор работы конфорки
2. Таймер
3. Кнопки выбора мощности/включения повышемощности/функции сохранения пищи тёплой
4. Кнопка блокировки панели управления
5. Кнопка ВКЛ/ВЫКЛ
6. Кнопка паузы

Приготовление пищи на индукционной варочной панели

Приготовление пищи на индукционной панели безопасно, эффективно и экономично. Создаваемое электромагнитное поле нагревает утварь непосредственно, проходя через стеклянную поверхность практически без потерь. Стекло нагревается только от нагретой кухонной утвари.

металлическая утварь

магнитный контур

стеклокерамическая плита

индукционная катушка

индукционный ток

Перед использованием новой индукционной варочной панели

• Внимательно прочтите настоящее руководство, особенно раздел «Меры предосторожности».
  • Снимите с панели защитную плёнку.

Использование сенсорной панели

• Сенсорные кнопки управления реагируют на касание. Их не нужно нажимать.
• Для управления используйте подушечку пальца, а не ноготь.
• При каждом касании будет раздаваться сигнал.
• Поддерживайте органы управления сухими и чистыми. Не закрывайте посторонними предметами. Даже тонкая плёнка воды может нарушать работу сенсорных кнопок.

Выбор кухонной утвари

- Используйте только кухонную утварь с основал пригодным для готовки на индукционной варочи панели. На днище или упаковке такой утвари должен быть соответствующий знак.

- Можно проверить пригодность утвари простым методом помощью магнита. Поднесите магнит к днищу утвари. Е магнит примагнитится, значит, утварь можно использоват для готовки.

- Если магнита нет:

1. Налейте в утварь, которую нужно проверить, немного воды.

2. Включите варочную панель. Если индикатор не замигает, а вода нагреется значит, утварь можно использовать для готовки.

- Не допускается использование утвари из следующих материалов: чистая нерж сталь, алюминий или медь без магнитного основания, стекло, дерево, фарфор, керамика.

Не используйте кухонную утварь с острыми углами или выпуклым дниш

Убедитесь в том, что дно утвари ровное, плотно прилегает к стеклу и размеру совпадает с конфоркой. Используйте утварь, диаметр дна которой превышает диаметр окружности конфорки. Если диаметр дна утвари нем больше диаметра конфорки, энергия будет использоваться с максимально эффективностью. Если диаметр дна утвари меньше диаметра конфорки, эффективность нагрева будет меньше указанной. Всегда ставьте утварь строго по центру конфорки.

При съёме всегда поднимайте утварь вверх для предотвращения царапа поверхности.

Вплоть до максимального размера конфорки автоматически подстраивают диаметру дна утвари. Однако диаметр дна утвари не должен быть мен минимально допустимого диаметра для используемой конфорки. Для достижения максимальной эффективности нагрева утварь необходимо ставить строго по центру конфорки.

Диаметры индукционных конфорок

Конфорка	Минимальный диаметрутвари (мм)
1, 2, 3, 4 (180 мм)	120

Вышеуказанное может варьироваться в зависимости от качества используемой сковороды.

Использование индукционной варочной панели

Для запуска приготовления

1. Коснитесь кнопки включения.

После включения раздастся звуковой сигнал, на диспл появится «-» или «- -», указывая на то, что вар панель находится в дежурном режиме.

1. Поставьте подходящую утварь на нужную конфо

- Убедитесь в том, что дно утвари и поверхность конфорки чистые и сухие.

1. Выберите конфорку и установите мощность нагрева, проведя пальцем шкале или коснувшись нужной точки на шкале.

a. Если мощность нагрева не будет задана в течение 1 минуты, панел автоматически выключится. Придётся повторить всё сначала, начиная шага 1.
b. Мощность нагрева можно изменить в любой момент готовки.
с. При перемещении пальцем по шкале мощность будет увеличиваться до 9.

Если на дисплее попеременно мигает индикатор и уровень нагрева

Это означает следующее:

• утварь не была поставлена на конфорку или была поставлена на д конфорку;
• утварь непригодна для готовки на индукционной варочной панели;
• утварь слишком маленькая или поставлена не по центру конфорки.

Нагрев не начнётся, пока на конфорке не будет подходящей утвари. Если подходящая утварь не будет установлена, дисплей автоматически выключится через 1 минуты.

После завершения готовки

1. Выключите конфорку, проведя пальцем по шкале влево и задержав в конце на 1 секунду.

1. Убедитесь в том, что на дисплее появляется «0» затем «Н».

а затем

1. Выключите всю панель кнопкой включения.

1. Не прикасайтесь к горячей поверхности

Индикатор «Н» будет гореть, пока поверхность панели не остынет д безопасной температуры. После охлаждения поверхности до безопасной температуры данный индикатор погаснет. Можно использовать это вре для экономии энергии, подогревая пищу на остывающей панели.

Управление мощностью

Можно увеличить общую мощность конфорок до 2,5/3,0/4,5/6,5/7,4 кВт модели CIS642MCTT. Стандартный общий уровень мощности является максимальным.

Выбор подходящей мощности

1. Убедитесь в том, что панель отключена

Примечание: мощность можно изменять только на выключенной панели.

1. Коснитесь кнопки паузы и держите её 5 секунд. Разд звуковой сигнал.

1. После сигнала коснитесь одновременно кнопок «+» и «-» и держите секунды. Индикатор таймера начнёт мигать, показывая общую предыдущую мощность, напр. «2,5». Касание и удержание кнопок «+» в течение 1 секунды приведёт к увеличению мощности до след значения, например «3,0». Когда на дисплее замигает требуемая мощность, коснитесь и держите кнопку паузы 5 секунд. Раздастся 10 коротких сигналов. Настройка завершена.

RU-15

Примечание:

1. После шага 2 необходимо коснуться кнопок «+» и «-» в течение после сигнала. В противном случае придётся повторить всё, начиная с 2. После завершения настройки дождитесь окончания 10 сигналов. Не касайтесь кнопок в это время. В противном случае настройка будет от

Правила выбора мощности

Если общая мощность превышает предел 2,5/3,0/4,5/6,5 кВт (в зависимости от заданного уровня), увеличения мощности не произойдёт. При касаний кнопки «+» раздастся 3 сигнала и на дисплее появится мигающая над «Рп». Это значит, что нужно уменьшить мощность других конфорок пер увеличением мощности выбранной конфорки.

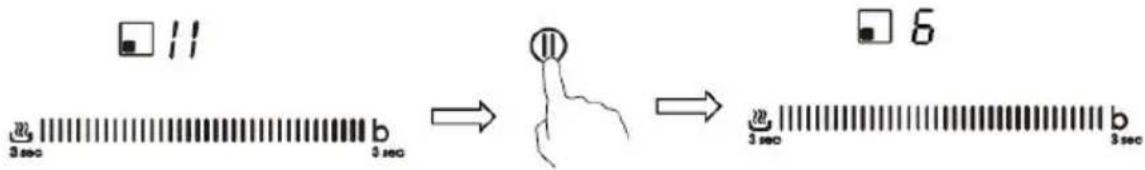

Функции повышения мощности

Повышение мощности — функция позволяющая увеличить мощность конфорки на 5 минут одним касанием. Это позволит быстрее приготови подогреть пищу.

Использование функции повышения мощности

1. Выберите конфорку, мощность которой необходимо увеличить, а зате коснитесь кнопки «b» на 3 секунды. На дисплее появится индикатор «Р: указывающий на повышение мощности конфорки.

1. Функция повышения мощности будет работать 5 минут, после чего отключится, а конфорка вернётся к уровню мощности «9».

1. Для отмены функции повышения мощности до истечения 5 минут к кнопки «В» два раза. Конфорка вернётся к уровню мощности «9». Или проведите пальцем по шкале мощности влево. Мощность конфорки сниз до выбранного уровня.

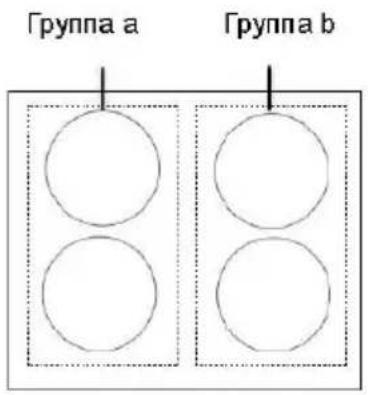

Ограничения при использовании

Четыре конфорки разделены на две группы. В одной группе при использовании повышения мощности на одной конфорке сначала убедите том, что другая конфорка работает с уровнем мощности меньше 5.

Функция поддержания пищи тёплой

Функция поддержания пищи тёплой использует пониженную мощность конфорки.

Использование функции поддержания пищи тёплоя для поддержания температуры

1. Коснитесь левого края шкалы конфорки, на которой нужно поддерживать пищу тёплой, и держите палец 3 секунды. На дисплее в времени готовки появится индикатор «А».

1. Для отключения данной функции коснитесь кнопки на 3 секунды. Конфорка вернётся к уровню мощности «0».

Использование функции паузы

Данной функцией можно воспользоваться в любое время. Функция позво приостановить готовку и продолжить её позже.

1. Убедитесь в том, что конфорка работает.

2. Коснитесь кнопки паузы. На дисплее загорится индикатор «II». Все конфорки будут отключены. Останутся активными только кнопки па' выключения и блокировки.

1. Для завершения паузы нажмите кнопку паузы ещё раз. На конфорк подана первоначально заданная мощность.

Блокировка панели управления

- Можно заблокировать панель управления для предотвращения случайно изменения (например, включения всех конфорок детьми).

- При блокировке все кнопки за исключением кнопки включения будут отключены.

Блокировка кнопок

Коснитесь кнопки блокировки. На дисплее появится индикатор «Lo».

Разблокировка кнопок

1. Убедитесь в том, что индукционная варочная панель включена.

2. Коснитесь и держите кнопку разблокировки

3. Теперь можно пользоваться варочной панелью.

Если панель управления заблокирована, все кнопки кроме кнопки включения

будут отключены. Можно в любой момент отключить варочную панель кнопы

включения, однако для выполнения другой операции потребуется сначала

разблокировать панель управления.

Защита от перегрева

Встроенный датчик температуры может контролировать температуру варочной панели. При обнаружении перегрева варочная панель будет автоматически отключена.

Защита от пролива

Защита от пролива — предохранительная функция. Она автоматически отключает варочную панель в течение 10 с при обнаружении воды на управления. Об этом также просигнализирует 1 секундный сигнал.

Обнаружение мелких предметов

При использовании утвари недостаточного размера или с немагнитным основанием (например, алюминиевой), или оставлении на поверхности посторонних мелких предметов (столовых приборов), варочная панель автоматически переключится в дежурный режим через 1 минуту. После вентилятор продолжит охлаждение панели примерно ещё 1 минуту.

Автоматическое отключение

Автоматическое отключение предотвращает повреждения индукционной варочной панели. Панель отключится автоматически даже если забыть отключить её. Стандартное время автоматического отключения в зависим от мощности указано в таблице ниже:

Мощность нагрева	1	2	3	4	5	6	7	8	9	A	II
Стандартное время до отключения (часы)	8	8	8	4	4	4	2	2	2	2	2

При снятии утвари индукционная варочная панель автоматически прекращает нагрев, после чего автоматически отключается через 2 мин)

Перед использованием варочной панели лицам, использующая кардиостимуляторы, необходимо проконсультироваться с врача

Таймер

Таймер можно использовать двумя различными способами:

• Можно использовать его как счётчик минут. В этом случае таймер на отключать конфорки при включении.
• Можно использовать его как выключатель одной или нескольких конс по истечении заданного времени.
  • Таймер можно настроить максимум на 99 минут

Использование таймера для обратного отсчёта

Если ни одна конфорка не выбрана

1. Убедитесь в том, что варочная панель включена.

Примечание: в качестве счётчика минут таймер можно использовать, даже если ни одна конфорка не выбрана.

√

1. Коснитесь кнопки «-» или «+» таймера. Индикато - 01 замигает, а на дисплее появится «99» или «01».

1. Установите время кнопками «+» и «-»,

Полезные советы: Касание кнопок «-» или «+» уменьшает или увеличивает время на 1 минуту, соответственно.

Длительное касание кнопок «-» или «+» уменьшает или увеличивает время на 10 минут, соответственно.

После «99» время на таймере изменится на 0 минут.

1. Для сброса времени коснитесь кнопки «-» таймера и уменьшите время «0».

1. После ввода времени сразу же начнётся обратно отсчёт. На дисплее будет показано оставшееся времен индикатор таймера будет мигать 5 секунд.

1. По истечении времени таймера на 30 секунд з зуммер, а на дисплее будет отображаться «- -».

Настройка таймера для отключения конфорок

Для использования данной функции:

1. Коснитесь ползунка конфорки, для которой нуж настроить таймер.

1. Коснитесь кнопки «-» или «+» таймера. Инди замигает, а на дисплее появится «00».

2. Установите время кнопками «+» и «-».

Полезные советы: Касание кнопок «-» или «+» уменьшает или увеличи время на 1 минуту, соответственно.

Длительное касание кнопок «-» или «+» уменьшает или увеличивает в на таймере на 10 минут, соответственно.

После «99» время на таймере изменится на 0 минут.

1. Для сброса таймера коснитесь кнопки выбора конфорки, затем кнопки таймера. Таймер сбросится, на дисплее сначала появится «00», «--».

1. После ввода времени сразу же начнётся обротсчёт. На дисплее будет показано оставшееся в а индикатор таймера будет мигать 5 секунд.

ПРИМЕЧАНИЕ: Красная точка возле индикатора уровня мощности загорится, указывая на выбор конфорки.

1. По истечении времени готовки соответствующая конфорка отключится автоматически и на диспле появится «Н».

Другие работающие конфорки продолжат работу.

Настройка таймера для отключения нескольких конфорок

1. При использовании таймера для отключения нескольких конфорок на дисплее будет отображаться меньшее время отключения.

(например, для конфорки 3 таймер настроен на 3 минуты, для конс — на 6 минут; на дисплее будет «3».)

ПРИМЕЧАНИЕ: Мигающая красная точка возле индикатора уровня мощности указывает на то, что таймер показывает оставшееся время работы конфорки.

Для проверки таймеров других конфорок коснитесь ползунка нужной конфорки. На индикаторе будет показано время.

(установлено на 6 минут)

(установлено на 3 минуты)

1. По истечении времени готовки соответствующая конфорка отключится автоматически и на дисплее появится «Н».

ПРИМЕЧАНИЕ: Для изменения времени после запуска таймера необходимо повторить все шаги, начиная с 1.

Очистка и уход

Что?	Как?	Важно!
Ежедневная очистка стекла (отпечатки пальцев, разводы, пятна от пищи и несладких продуктов на стекле)	1. Выключите варочную панел2. Нанесите немного моющего средства на стекло, когда остынет (будет тёплым, но горячим!)3. Протрите стекло влажной губкой, а затем вытрите насухо сухим полотенцем и салфетками.4. Включите варочную панель.	• При отключении питания на варочной панели не будет индикации «Н», хотя стекло может быть горячим. Будьте предельно осторожны.• Отдельные чистящие салфетк губки, средства могут поцарапать стекло. Всегда проверяйте пригодность средств по указаниям в инструкциях к ним.• Не оставляйте загрязнения панели: они могут прочно пристать к стеклу.
Проливы, застывшие остатки пищи и сахаросодержащих продуктов на стекл	Немедленно удаляйте данные загрязнения ножом для рыбы или специальным скребком для керамических поверхностей, помня о том, что поверхность может быть горячей.1. Отключите варочную панель выключателем на стене.2. Скребком под углом около удалите загрязнения и переместите их на холодны участок панели.3. Удалите загрязнения кухонным или бумажным полотенцем.4. При ежедневной очистке варочной панели выполняйте пп. 2-4, описанные выше.	Удаляйте остатки пищи и сахаросодержащих продуктов при первой возможности. После застывания удалить их со стекла будет тяжело и чрева повреждениями.Опасность порезов: При сня защитной крышки остроелезвие скребка представляет опасность пореза. Используйте скребок с предельной осторожностью и храните его месте, недоступном для детей
Проливы на панель управления	Выключите варочную панелУдалите проливПротрите панель управлени чистой чуть влажной губкой или полотенцем.Вытрите панель насухо чистым кухонным или бумажным полотенцем.Включите варочную панель.	При попадании жидкости на панель управления варочная панель может издать сигнал отключиться. Кнопки управления могут перестать работать, пока на панели управления будет оставаться вода. Перед включением варочной панели убедитесь в том, что панель управления сухая.

Полезные советы

Код ошибки	Возможная причина	Способ устранения
Индукционнаяварочная панель невключается	Отсутствует напряжение.	Убедитесь в том, что варочная панель подсоединена к электрической сети и её настен-выключатель включён.Убедитесь в наличии напряжения сети.Если всё в порядке, а панельвключается, обратитесь всервисный центр.
Панель управленияне реагирует накнопки.	Панель заблокирована.	Разблокируйте панель. Смотрите раздел «Использование индукционной варочной панели».
Кнопки плохоработают.	Наличие тонкой плёнки водьна панели управления.Попытка управлять ногтемвместо подушечки пальца.	Убедитесь в том, что панельуправления сухая и используйте подушечки пальцев дляприкосновения к кнопкам.
Стекло поцарапано.	Посуда с острыми краями и углами.Использование ненадлежащих абразивных чистящих средств	Используйте кухонную утварь с ровным гладким днищем. Смотрит раздел «Выбор кухонной утвари»Смотрите раздел «Уход и очистк
Некоторые виды утвари издают трески или другие неприятные звуки	Это может быть вызвано конструкцией утвари (различное термическое расширение разных металлов	Это нормально для кухонной утв и не является проблемой.
При работе с больш мощностью индукционная варочная панель может издавать едва слышный писк.	Он обусловлен самой технологией индукционного нагрева.	Это нормально. Устранить писк можно просто уменьшением мощности нагрева.
Кроме того, при работе варочной панели может быть слышен шум вентилятора.	Встроенный в панель вентилятор охлаждения предотвращает перегрев электроники. Он может продолжать работать даже после выключения нагрева.	Это нормально и не требует ни действий. Не отключайте варочну панель от электрической сети внешним выключателем, пока вентилятор работает.
Пища не нагревается индикации на дисплее нет.	Варочная панель не обнаруживает утварь из-за е непригодности для индукционной готовки.Варочная панель не обнаруживает утварь из-за е малого размера или неверно установки на конфорку.	Используйте утварь, предназначенную для индукционных варочных панелей Смотрите раздел «Выбор кухонно утвари».Убедитесь в том, что размер ут подходящий и установите её точ по центру конфорки.
Варочная панель или конфорка неожиданно отключились, раздался звуковой сигнал и на диспле появился код ошибки (обычно чередующийся с одной или двумя цифрами).	Техническая неисправность.	Запишите код ошибки, отключите варочную панель от электрическо сети и обратитесь в сервис.

Определение причин неполадок в работе кодам ошибок.

При возникновении аномалии срабатывает защита варочной панели, панё выключается, а на дисплее отображается код выявленной ошибки.

Код ошибки	Возможная причина	Способ устранения
F3/F4	Неисправность датчикатемпературы индукционнойкатушки	Свяжитесь с поставщиком.
F9/FA	Неисправность датчикатемпературы IGBT-сборки	Свяжитесь с поставщиком.
E1/E2	Неправильное напряжениепитания.	Проверьте напряжениепитания.Включите панель послевосстановленияэлектроснабжения.
E3	Перегрев индукционнойкатушки	Свяжитесь с поставщиком.
E5	Перегрев IGBT-сборки	Дайте варочной панелиостыть и включите её сн

Выше приведены наиболее распространённые неисправности и их причин. Во избежание повреждения варочной панели её самостоятельный ремонт пользователем запрещается.

Технические характеристики

Индукционная варочная панель	CIES642MCTT
Конфорки	4
Напряжение питания	220-240 В~, 50-60 Гц
Установленная электрическая мощность	2,5 кВт: 2250-2750 Вт3,0 кВт: 2700-3300 Вт4,5 кВт: 4050-4950 Вт6,5 кВт: 5850-7150 Вт7,4 кВт: 6600-7400 Вт
Размеры Д×Ш×В (мм)	590×520×55
Размеры отверстия для установки А×В (мм)	560×490

Размеры и масса являются приблизительными. В связи с постоянной раз по усовершенствованию продукции изготовитель оставляет право внесения изменений в документацию и конструкцию изделий без предварительного уведомления.

Установка

Выбор оборудования для монтажа

Вырежьте в столешнице отверстие размерами, указанными на рисунке Для установки и использования вокруг отверстия под панель должно 6 минимум 5 см свободного места.

Толщина столешницы или плиты для установки должна быть не менее Столешница должна быть из термо- и огнестойкого материала для предотвращения деформаций, вызванных нагревом от панели. Как показа ниже:

Следите за тем, чтобы входное и выходное вентиляционные отверстия индукционной варочной панели никогда не закрывались. Убедитесь в то варочная панель находится в хорошем состоянии. Как показано ниже:

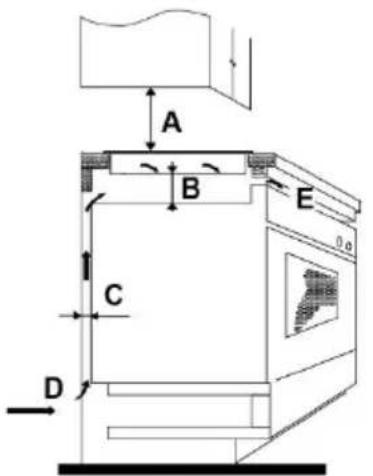

Примечание: Безопасное расстояние от рабочей поверхност панели до ящика или вытяжки сверху должно быть не 760 мм.

A (мм)	B (мм)	C (мм)	D	E
760	мин. 50	мин. 20	Вход воздуха	Выход воздуха 5 мм

Перед установкой индукционной варочной панели необходимо проверить следующее:

• поверхность столешницы ровная, горизонтальная; установке панели ничего не мешает
• столешница сделана из термостойкого материала
- при установке варочной панели над духовым шкафом последний дол- иметь встроенный вентилятор охлаждения
- все установочные зазоры и расстояния отвечают требованиям действул норм
- Поблизости от варочной панели в хорошо доступном месте, в соответ требованиями действующих норм установлен выключатель, полностью отключающий печь от питающей электрической сети.

Выключатель должен быть сертифицированным с расстоянием между разомкнутыми контактами не менее 3 мм на всех полюсах (или толь фазных полюсах, если это допускается действующими нормами).

• Выключатель должен быть легко доступным пользователю
• При необходимости по поводу установки выключателя следует проконсультироваться у специалистов.
• Расположенные рядом с варочной панелью стены и поверхности сдел термостойких и хорошо моющихся материалов (например, керамической плитки)

После установки варочной панели необходимо проверить следующее:

• кабель питания не может быть повреждён дверьми или выдвижными ящиками мебели
  • в месте установки варочной панели имеется надлежащая вентиляция
• если варочная панель устанавливается над выдвижными ящиками или полками, нижняя сторона панели должна быть термоизолирована

• выключатель варочной панели легкодоступен пользователю

Перед установкой креплений

Плиту необходимо установить на прочную ровную поверхность (можно использовать упаковкой). Не следует применять силу к выступающим из корпуса панели кнопкам.

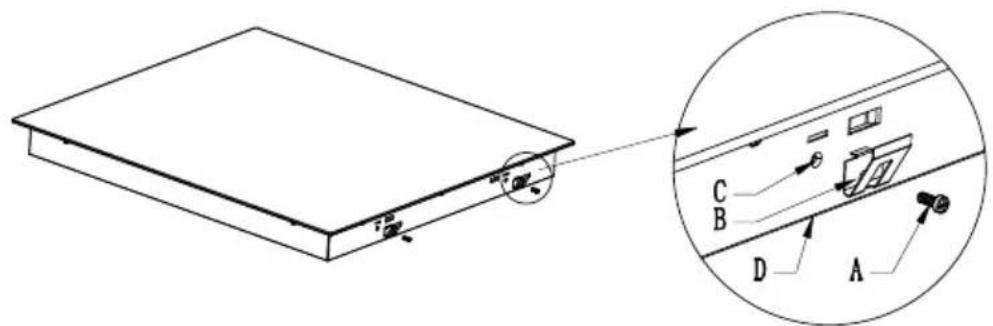

Регулировка положения креплений

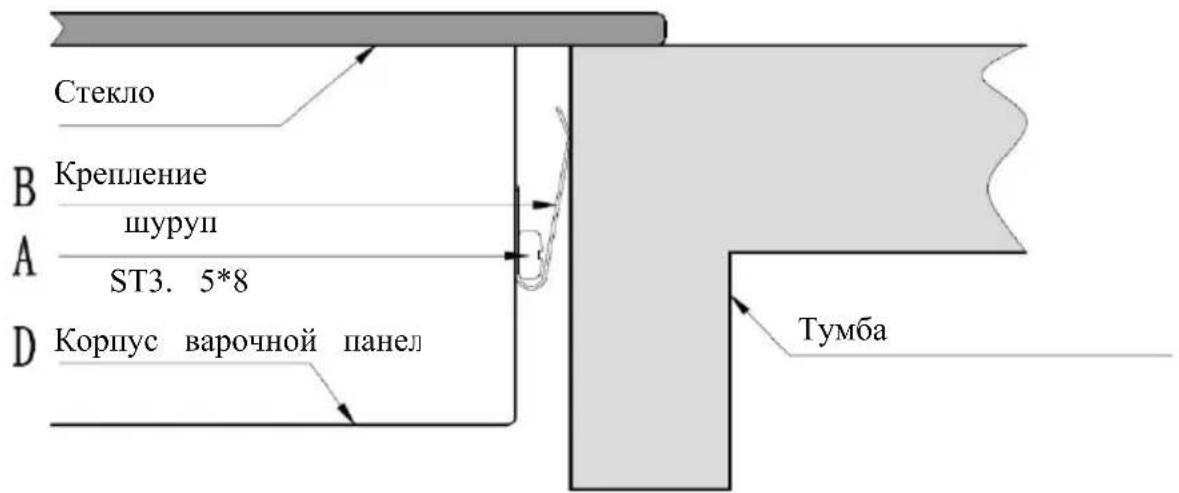

Прикрепите варочную панель к столешнице 4 креплениями, как показан рисунке.

A	B	C	D
Шуруп	Крепление	Отверстие	Корпус варочной панели

Внимание!

1. Индукционная варочная панель должна устанавливаться квалифицированным персоналом. У нас есть такие специалисты. Никог не выполняйте эту работу самостоятельно.

2. Не допускается установка варочной панели рядом с раковиной, холодильником, морозильником, посудомоечной машиной, сушилкой

белья, т.к. влага может привести к выходу электроники из строя.

1. Во избежание сбоев в работе место установки панели должно быть защищено от прямых солнечных лучей.
2. Стена и смежные элементы мебели должны выдерживать тепло, выделяемое варочной панелью.
3. Во избежание повреждений материалы столешницы (покрытие, клей, основа) должны быть термостойкими.

Подключение варочной панели к электрической сети

Варочная панель должна подключаться к электрической сети только квалифицированным электриком.

Перед подключением варочной панели к электрической сети необходима проверить следующее:

1. электропроводка и система питания пригодны для подключения варс панели
2. напряжение в сети соответствует указанном на паспортной табличке варочной панели
3. сечение кабеля питания достаточное для потребляемого варочной патока.

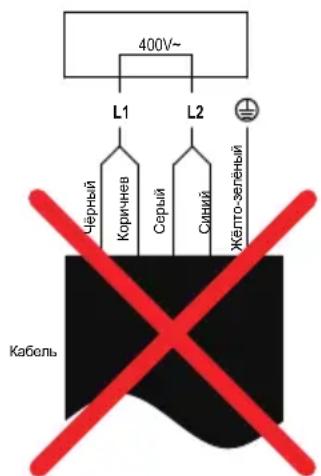

При подключении варочной панели к электрической сети не допускается использование переходников, адаптеров, разветвителей и т.п. из-за опа перегрева и воспламенения.

Кабель питания не должен касаться никаких нагревающихся элементов должен располагаться так, чтобы его температура не превысила 75°C.

Электрик должен убедиться в том, что проводка пригодна для подключю варочной панели и не требует изменений. Любые изменения должны только квалифицированным электриком.

Подключение к электрической сети должно производиться в соответствии требованиями действующих норм. На линии питания варочной панели необходимо установить выключатель. Схема подключения показана ниже.

RU-29

• Ремонт или замена повреждённого кабеля питания должны проводиться только специалистами сервисного центра.
• При подключении варочной панели непосредственно к электрической на линии питания следует установить многополюсный выключатель с зазором между разомкнутыми контактами не менее 3 мм.
• Лицо, проводящее подключение, должно удостовериться в том, что во работы выполнены в строгом соответствии с положениями действующих норм.
• Не допускается перегиб или пережим кабеля питания.
• Кабель должен регулярно проверяться квалифицированным специалисто заменяться при необходимости.

Данное устройство имеет маркировку в соответствии с директив 2012/19/EC, касающейся утилизации электрических и электронные компонентов (WEEE). Данные компоненты содержат загрязняющие вещества (которые могут оказывать негативное воздействие на окружающую среду) и безвредные элементы (которые можно использовать повторно). Поэтому такие отходы подвергают специальной обработке для отделения вредных компонентов от безвредных. Люди могут играть важную роль в обеспечении то чтобы данные отходы не стали экологической проблемой. Для необходимо соблюдать следующие простые правила:

• нельзя смешивать отходы электрического и электронного оборудования с бытовым мусором
• отходы электрического и электронного оборудования должны сдаваться в специализированные организации для надлежащей утилизации.

В большинстве стран для такого мусора устанавливают специальные контейне Кроме того, при покупке нового устройства старое можно вернуть продавцу, должен принять его без оплаты при условии покупки другого аналогичного

Информация о бытовых электрических индукционных варочных панелях в соответ с регламентом EC No 66/2014
		Положение	Обозначение	Значение	Единица измерения
Модель				CIES642MCTT
Тип варочной панели:				Электрическая
Количество конфорок				4
Способ нагрева (индукционные конфорки, излучательные зоны нагрева, обычные конфорки)	Индукционные конфорки			X
	Индукционные конфорки
	Излучательные зоны нагрева
	Обычные конфорки
Для круглых конфорок: диамет полезной площади на конфорку округлением до ближайших 5		Задняя левая	∅	18,0	см
		Задняя центральная	∅	-	см
		Задняя права	∅	18,0	см
		Центральная левая	∅	-	см
		Центральная посередине	∅	-	см
		Центральная правая	∅	-	см
		Передняя левая	∅	18,0	см
		Передняя центральная	∅	-	см
		Передняя правая	∅	18,0	см
Для конфорок некруглой форме длина и ширина конфорки и/и зоны нагрева с округлением д ближайших 5 мм.		Задняя левая	ДШ	-	см
		Задняя центральная	ДШ	-	см
		Задняя права	ДШ	-	см
	Центральная левая	ДШ	-	см
	Центральная посередине	ДШ	-	см
	Центральная правая	ДШ	-	см
	Передняя левая	ДШ	-	см
	Передняя центральная	ДШ	-	см
	Передняя правая	ДШ	-	см
Потребление энергии конфоркой или зоной нагрева на кг	Задняя левая	ECelelectric cooking	193,5	В·ч/кг
	Задняя центральная	ECelelectric cooking	-	В·ч/кг
	Задняя правая	ECelelectric cooking	197,2	В·ч/кг
	Центральная левая	ECelelectric cooking	-	В·ч/кг
	Центральная посередине	ECelelectric cooking	-	В·ч/кг
	Центральная правая	ECelelectric cooking	-	В·ч/кг
	Передняя левая	ECelelectric cooking	192,3	В·ч/кг
	Передняя центральная	ECelelectric cooking	-	В·ч/кг
	Передняя правая	ECelelectric cooking	195,6	В·ч/кг
Энергопотребление варочной панели на кг		ECelelectric hob	194,7	В·ч/кг
Применимый стандарт: EN 60350-2 Приборы электрические кухонные - Часть 2: Вст варочные панели - Методы измерения характеристик
Рекомендации по экономии энергии• Для достижения максимальной эффективности нагрева утварь необходимо ставить с центру конфорки.• Использование крышки уменьшает время готовки и, благодаря удерживанию тепла, энергию.• Для уменьшения времени готовки используйте меньше воды или жира.• Начинайте готовку с высоким уровнем мощности и понижайте его по мере нагрев• Используйте утварь, диаметр дна которой превышает диаметр окружности конфорки
