Тип продукта	Автомобильный динамик
Модель	Machete MFT-25
Бренд	Deaf Bonce
Размеры (Д x Ш x В)	280 x 280 x 150 мм
Вес	2,5 кг
Питание	Пассивное (требуется внешний усилитель)
Мощность RMS	400 Вт
Пиковая мощность	800 Вт
Импеданс	4 Ом
Чувствительность	92 дБ
Частотный диапазон	30 Гц - 250 Гц
Основные функции	Воспроизведение низких частот
Уход и чистка	Протирать мягкой сухой тканью
Безопасность	Не допускать попадания влаги, обращаться осторожно
Запасные части и ремонтопригодность	Обратиться к авторизованному дилеру
Общая информация	Предназначен для использования в автомобиле

Часто задаваемые вопросы - Machete MFT-25 Deaf Bonce

Как подключить динамик Machete MFT-25?

Подключите положительный вывод динамика к положительному выходу усилителя, а отрицательный к отрицательному. Убедитесь, что усилитель выключен во время подключения.

Какая рекомендуемая мощность усилителя для этого динамика?

Рекомендуется усилитель с мощностью от 300 до 600 Вт RMS при 4 Ом, чтобы соответствовать мощности динамика.

Можно ли использовать MFT-25 в домашней аудиосистеме?

Он предназначен для автомобильного звука, но может использоваться дома с подходящим блоком питания и усилителем, хотя требования к корпусу могут отличаться.

Какой тип корпуса лучше всего подходит для этого сабвуфера?

Закрытый или фазоинверторный корпус подходит хорошо. Для оптимальной производительности обратитесь к руководству за рекомендуемым объемом корпуса (обычно 1,5-2,5 кубических фута).

Как чистить динамик?

Протирайте диффузор и подвес мягкой сухой тканью. Не используйте жидкости или чистящие средства.

Совместим ли MFT-25 с усилителем на 2 Ом?

Нет, динамик имеет импеданс 4 Ом. Подключение к выходу 2 Ом может повредить усилитель или динамик.

Каков диаметр динамика?

MFT-25 имеет номинальный диаметр 25 см (10 дюймов).

В комплекте с динамиком идет крепеж?

Да, в комплект входят винты и кронштейны для стандартной установки. Обратитесь к руководству за подробными инструкциями по монтажу.

Как приработать новый динамик?

Воспроизводите музыку на умеренной громкости в течение примерно 10-20 часов, чтобы подвес размягчился. Избегайте полной мощности во время приработки.

Что делать, если динамик искажает звук?

Проверьте настройки усилителя, убедитесь, что усиление не слишком высокое, и проверьте герметичность корпуса. Искажения часто указывают на перегрузку или несоответствие.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Machete MFT-25 Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ВЧ-ДИНАМИКИ

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Рекомендуемые настройки усилителя, фильтрация

5. Технические характеристики

6. Размеры

7. Комплектация

8. Информация по гарантийному и сервисному обслуживанию

9. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

1. В ВЕ ДЕ НИ Е

Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

1. Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. С ПО СО БЫ П ОД КЛ ЮЧ ЕН ИЯ

Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем.

Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

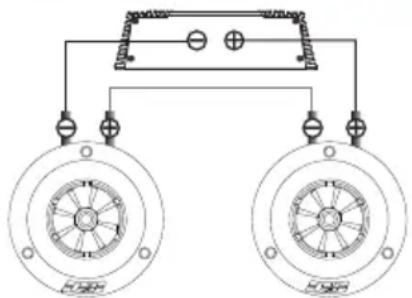

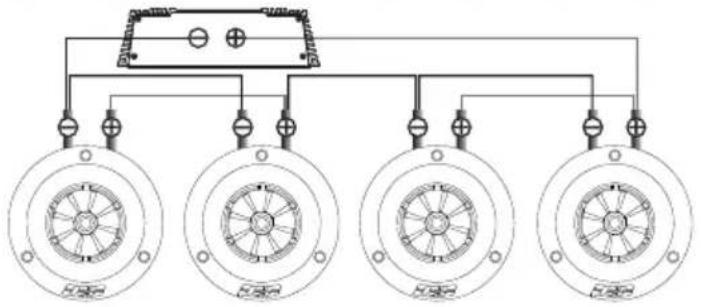

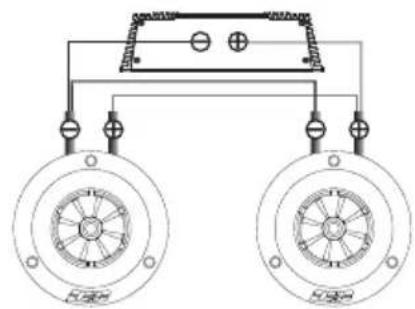

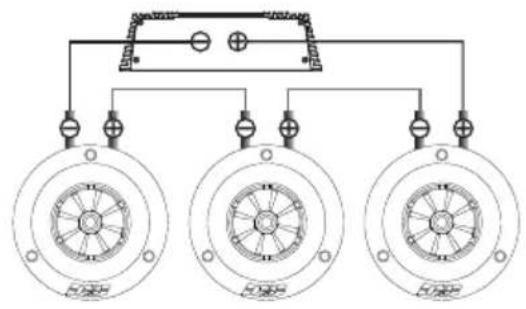

Последовательное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2 ВЧ	8 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 ВЧ	12 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 ВЧ	16 Ом

Параллельное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2 ВЧ	2 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 ВЧ	1,33 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 ВЧ	1 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 ВЧ	4 Ом

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

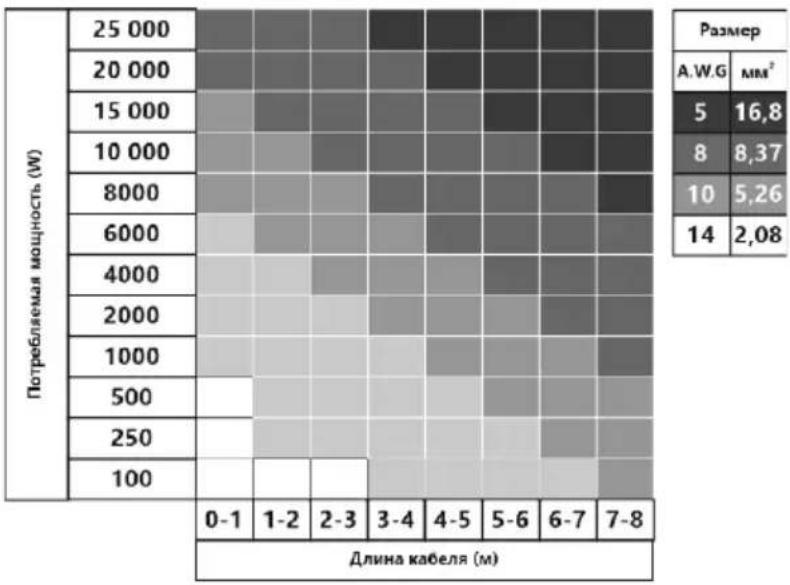

Выбор сечения акустических кабелей

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

4. РЕ КОМ ЕНД УЕМ БИЕ Н А СТ Р ОЙ К И УС И ЛИ Т ЕЛ Я , ФИЛЬТРАЦИЯ

От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%

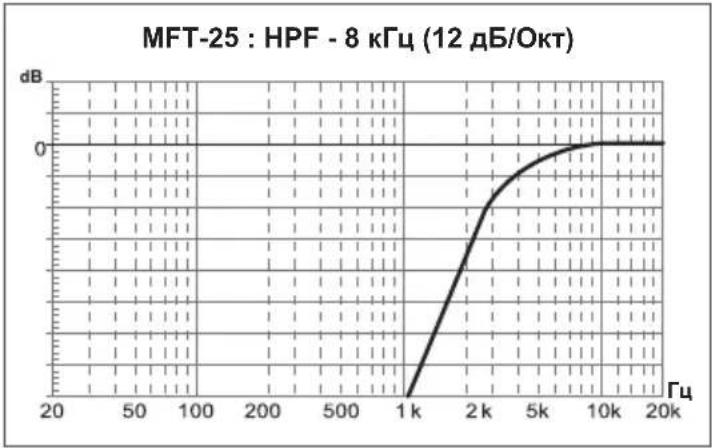

Рекомендуемые настройки фильтров:

Фильтр высоких частот HPF (фильтр, который обрезает все частоты ниже частоты установки фильтра) - 8 кГц (12 дБ/Окт)

Рекомендуемые усилители: AAB-500.4D, AAB-600.2D, AAP-500.2D, AAP-800.2D, AAP-400.4D.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	MFT-25
Размер (дюйм/мм)	2,2 / 56
Материал диффузора	Алюминий
Материал корпуса	Пластик
Материал магнита	Неодим
Мощность RMS (Вт)	35
Мощность MAX (Вт)	70
Диаметр звуковой катушки (Дюйм)	1
Материал намотки катушки	Омедненный алюминий
Диапазон частот (Гц)	4 000 - 20 000
Impedance (Ом)	4

SPL (дБ) 106

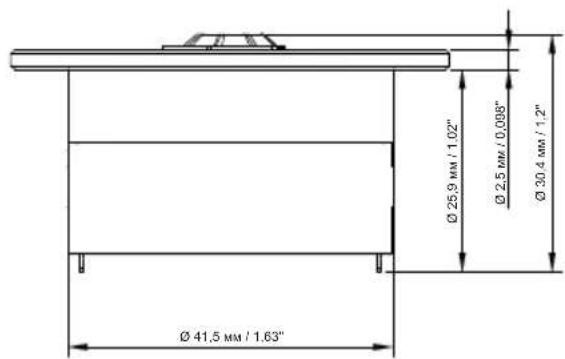

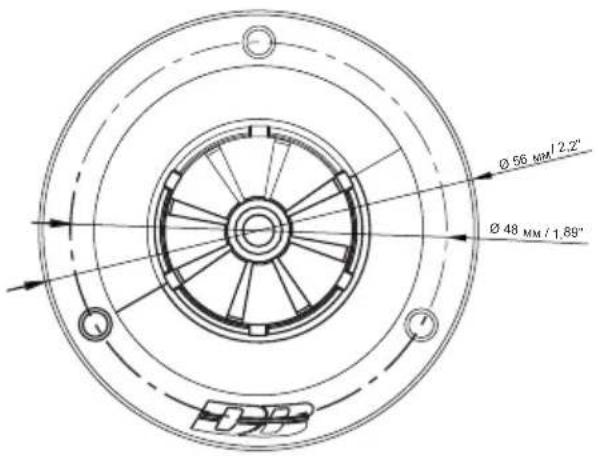

1. РАЗМЕРЫ


7. КОМПЛЕКТАЦИЯ

1. ВЧ-Динамик - 2 шт.
2. Инструкция пользователя - 1 шт.
3. Гарантийный талон - 1 шт.

8. И НФО РМА ЦИЯ П О ГАР АНТ ИЙН ОМУ И С ЕРВ ИСН ОМУ О БСЛ УЖИ ВАН ИЮ

RU

Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

9. ИНФОРМА Ц ИЯ ОБ УТ И ЛИЗА Ц ИИ ЭЛЕ К ТРОН Н ОГО И ЭЛ Е КТРИ Ч ЕСКО Г О ОБОР У ДОВА Н ИЯ (ДЛ Я Е ВРОП Е ЙСКИ Х С ТРАН , В КО Т ОРЫХ О Р ГАНИ З ОВАН Р А ЗДЕЛЬ НЫЙ СБ О Р ОТХО Д ОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Д получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

Производитель: Ningbo Sound Solution I&E Trading Co., Ltd Произведено в Китае
