РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Black Hydra HDC-2.25 Deaf Bonce

ГАБАРИТНЫЕ РАЗМЕРЫ КОМПОНЕНТОВ....7

СХЕМЫ ПОДКЛЮЧЕНИЯ....8

ВАРИАНТ РАСПОЛОЖЕНИЯКОМПОНЕНТОВ....10

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГРАФИКИ ИЗМЕРЕНИЙ....11

ИНФОРМАЦИЯ ПО ОБСЛУЖИВАНИЮ И УТИЛИЗАЦИИ....13

Низкочастотный динамик HDC-2.25W

(2 шт)

Высокочастотный динамик HDC-2.25T

(2 шт)

Отвертка шестигранная 2.5мм

(1 шт)

Прежде всего, мы бы хотели поздравить Вас с выбором акустических систем BLACK HYDRA!

На этих страницах Вы не найдете абсолютно точного обоснования превосходства/уникальности наших аудиосистем, ведь музыку можно оценить лишь с помощью эмоций, полученных от прослушивания.

Акустические системы Black Hydra будут радовать Вас не цифрами, а великолепным качеством воспроизведения, подарив истинные эмоции от прослушивания любимой музыки, не сравнимые с оценкой «сухих» параметров на бумаге в тишине.

При построении аудиосистемы основанной на акустических комплектах Black Hydra мы рекомендуем Вам использовать только высококачественные компоненты в каждом из ее звеньев, что позволит добиться максимально точной передачи музыкального материала. Помните, качество любой системы определяется самым слабым ее звеном.

Комплекты автомобильной акустики Black Hydra по своим техническим характеристикам не уступают лучшим представителям индустрии, в то же время превосходя их по субъективным оценкам качества звучания.

Новые сочетания материалов, примененных в нашей продукции, явились результатом интенсивных научных исследований в области сверхлегких композитных составов на базе целлюлозных волокон с армирующими наполнителями.

Это позволило значительно снизить массу подвижной системы динамиков и достичь максимальных показателей скорости фронта импульса, что привело к существенному повышению качества звучания, выраженного в отличной тембральной сбалансированности при одновременном сохранении микро- и макродинамики, свойственным звучанию натуральных музыкальных инструментов.

В разделе «Технические характеристики и графики измерений» приведены АЧХ и импульсные характеристики, соответствующие самым современным требованиям, предъявляемым к высококачественным системам звуковоспроизведения.

Во избежание проблем в работе оборудования, убедительно просим Вас следовать советам, упомянутым в данной инструкции.

JUST ENJOY

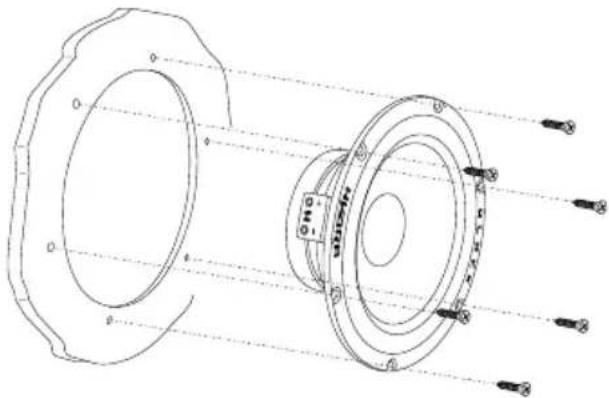

Установка низкочастотного динамика без сетки гриль (рис.1.1)

Установка низкочастотного динамика с сеткой гриль (рис.1.2)

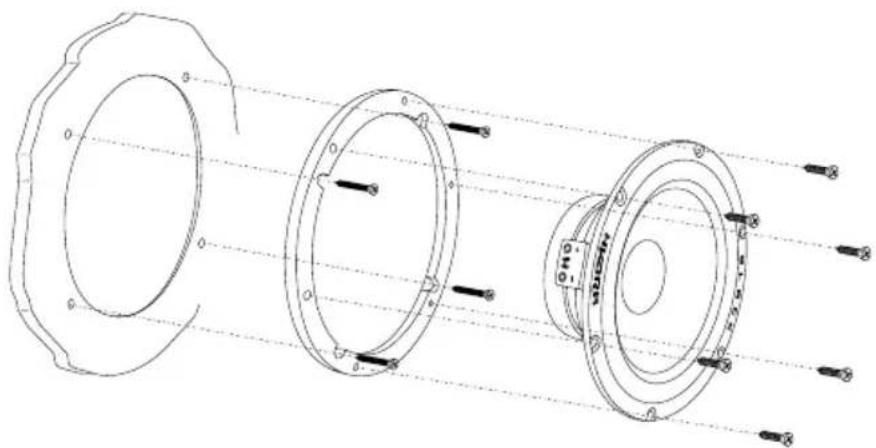

Установка низкочастотного динамика с использованием проставочных колец (рис.1.3)

* Проставочные кольца не входят в базовую комплектацию (приобретаются отдельно)

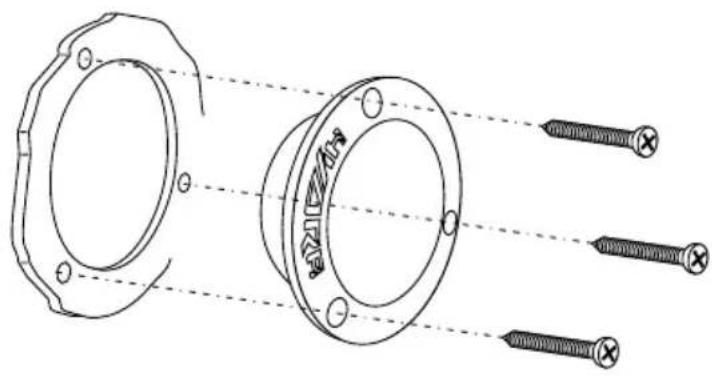

Установка высокочастотного динамика (рис.1.4)

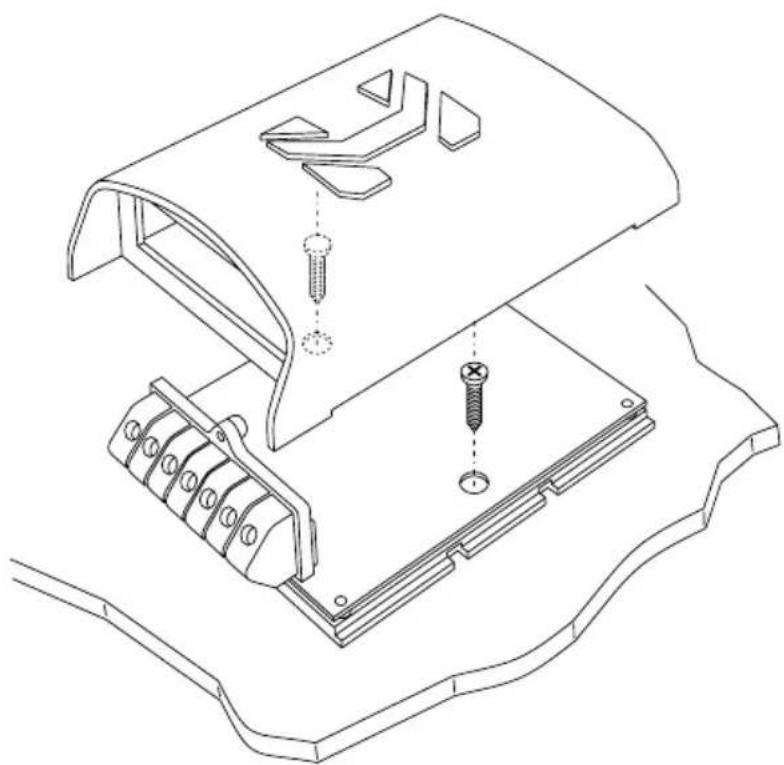

Установка кроссовера (рис.1.5)

Не устанавливайте кроссовер в местах, где возможно образование влаги, например – под ковровым покрытием пола салона, рядом с кондиционером и т.п. Также имейте ввиду, что размещение кроссовера рядом с сильноточными цепями бортовой сети может привести к помехам в звуковом тракте.

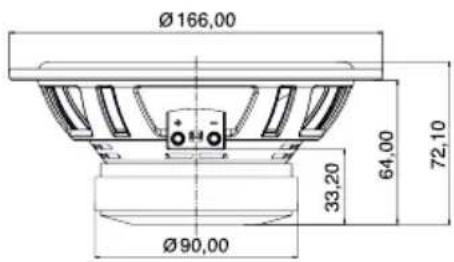

Низкочастотный динамик HDC-2.25W (рис.2.1)

Ø158.00 Ø166.00 6-Ø4.50 6-Ø9.00 Ø220.00

Ø166,00 33,20 64,00 72,10 Ø90,00

Высокочастотный динамик HDC-2.25T (рис.2.2)

Ø49,50 Ø58,00 3-Ø6,00 3-Ø3,20 HVAR

Ø58,00 15,50 19,00 26,70 Ø43,50

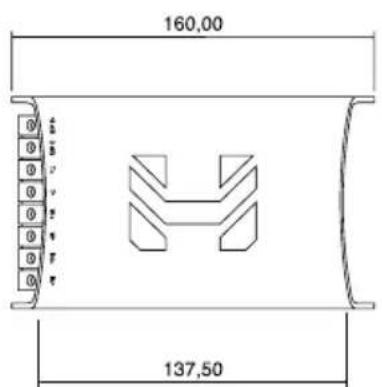

Кроссовер HDC-2.25C (рис.2.3)

160,00 137,50

44,00 95,00

Вариант 1 (рис.3.1)

■ Высокочастотный динамик Низкочастотный динамик

(рис.4.1)

Необходимо отметить, что различное расположение мест для установки динамиков в разных моделях авто, не позволяет предоставить точные рекомендации по настройке кроссовера. Мы рекомендуем пользоваться услугами авторизованных, профессиональных студий для установки наших АС.

Низкочастотный динамик HDC-2.25W

ПАРАМЕТРЫ	HDC-2.25W
Fs59.3523 Hz
Qms	8.9241
B.I5.3000 T.M
Zmin3.4753 Ω
Vas	31.7814 L
Qes	0.5256
dBspl90.9008
Mms	12.7718 g
Mas31.59 kg/m4
Rmt	9.5950 Ωm
Zmax55.7318 Ω
L1kHz0.0000 mH
Re3.1000 Ω
Qts0.4964
Sd	0.201 m2
Res52.6318 Ω
Mmd11.1581 g
MaxP135 w
NomP65 w

Низкочастотный динамик HDC-2.25W (рис.5.1)

Высокочастотный динамик HDC-2.25T (рис.5.2)

Кроссовер HDC-2.25C (рис.5.3)

ИНФОРМАЦИЯ ПО ГАРАНТИЙНОМУ И СЕРВИСНОМУ ОБСЛУЖИВАНИЮ

Для каждого продукта BLACK HYDRA гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку. В случае окончания срока гарантийного обслуживания на приобретенный товар, устранение неисправностей будет производиться за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН, В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОР ОТХОДОВ)

Продукты с маркировкой “перечеркнутый крест-накрест мусорный контейнер на колесах” не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов.

Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
