РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Black Hydra HDA-4.90 Deaf Bonce

ПОДКЛЮЧЕНИЕ ИСТОЧНИКА ПИТАНИЯ....6

ПОДКПЮЧЕНИЕ АКУСТИЧЕСКИХ СИСТЕМ....7

ВХОДЫ....9

СВЕТОВАЯ ИНДИКАЦИЯ И СИСТЕМЫ ЗАЩИТЫ....10

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ....11

ИНФОРМАЦИЯ ПО ОБСЛУЖИВАНИЮ И УТИЛИЗАЦИИ....12

Прежде всего, мы бы хотели позравить Вас с выбором усилителя для автомобильных акустических систем BLACK HYDRAI

На этих страницах Вы не найдете абсолютно точного обоснования превосходства/уникальности наших продуктов, ведь музыку можно оценить лишь с помощью эмоций, полученных от прослушивания.

Акустические системы Black Hydra будут радовать Вас не цифрами, а великопепным качеством воспроизведения, подарив истинные эмоции от прослушивания любимой музыки, не сравнимые с оценкой «сухих» параметров на бумаге в тишине.

При построении аудиосистемы с основанной на комплектах Black Hydra мы рекомендуем Вам использовать только высококачественные компоненты в каждом из ее звеньев, что позволит добиться максимально точной передачи музыкального материала. Помните, качество любой системы определяется самым слабым ее звеныом.

Усипители Black Hydra по своим техническим характеристикам не уступают лучшим представителям индустрии, в то же время превосходя их по субъективным оценкам качества звучания.

Отточенные до совершенства схемотехнические решения с превосходной архитектурой, в совокупности с применением комплектующих самого высокого уровня позволили сделать наш продукт уникальным, способным без искажений и с высокой детальностью передавать точчайшие нюансы звучания ваших любимых композиций!

Блоки питания всех моделей усилителей рассчитаны с внушительным запасом, что позволяет добиться максимальной отдачи даже на верхних пределах заявленного уровня мощности.

Благодаря вынесению отдельных частей схемы на субплаты были сокращены и оптимизированы длины проводников, чем полностью исключено взаимное влияние между каналами и, как следствие, улучшено переходное затухание, позволие добиться повышения ч'яткости образов на сцене.

JUST ENJOY

ВНИМАНИЕ

Автомобильные усипители Black Hydra сконструированы для работы в 12-вольтовых системах с допустимым отклонением напряжения +- 3В. Существенное отклонение напряжения от рабочих предепов может привести к некорректной работе устройства либо к его полному выходу из строя.

Мы рекомендуем использовать кабели питания, изготовленные из бескилгородной меди, сечениям, позволяющим передавать электрический сигнал с минимальными потерями. Для подбора сечения кабеля посользующесь таблицей, призеденной ниже. В случае, если расстояние от аккумуляторной батарси до усипителя превышает 4м, мы рекомендуем использовать кабели большого сечения, в целях предотвращения потери качества звучания.

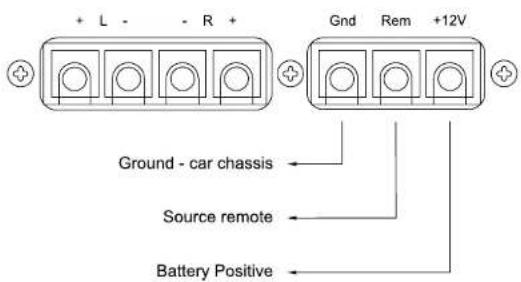

Монтаж питания начните с подключения кабеля отрицательный полярности (минус), заземпив его в ближайшей к усипителю точке на кузове автомобиля. Плюсовой кабель подключите непосредственно от соответствующей клеммы аккумуляторной батареи.

Клемма REM (дистанционное включение) должна быть запитана проводом от соответствующего выхода REM на головном устройстве (ГУ) или аудиопроцессоре, способного обеспечить ток силой не менее 60mA на каждый установленный усилитель.

Во избежание возникновения проблем в электрических и электронных системах Вашего автомобиля, монтаж и подключение электрического питания усипителя должен осуществляться только квалифицированными специалистами!

Рис.1

Стандартной рабочее сопротивление усипителей составляет 4 Ом. Однако, они способны работать и при более низких уровнях импеданс, встречающихся, например, в трехполосных системах или в системах со сложным реактивным сопротивлением.

На самом деле, подключение нагрузки в 2 Ом не является проблемой, т.к. возможно использование одновременной конфигурации стерео-моно, а также существует возможность подключения 4-омного сабвуфера к 4-омной системе в мостовом включении (TRIMODE). Это снизит общую нагрузку до 1,3 Ом на каждый канап.

Внимание!!!

Снижение сопротивления нагрузки, влечет появление больших импульсов тока, достигающих от 50А до 130А, что неизбежно приведит к увеличению температуры усилителя и может явиться причиной его перегрева и последующего полного выхода из стро. Для предотвращения негативных последствий ввиду низкоомного подключения. Вам необходимо обеспечить соответствующее охлаждение усилителя, равно как использование соответствующего по току силового кабеля.

Спешующие схемы наглядно демонстрируют возможные способы подключения

+ L - - R + Gnd Rem +12V + - - - + +

Stereo Connection

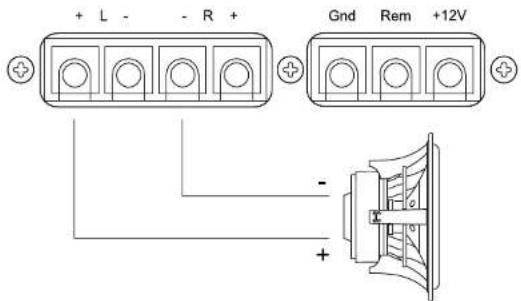

+ L - - R + Gnd Rem +12V - + +

Mono Connection

+ L - - R + Gnd Rem +12V LowPass + - - + + - +

Входное сопротипление усилителя составляет 48 КОм, чувствительность регулируется в пределах от 100 мВ до 88 , благодаря чему устройство совместимо с любым источником звука. Регулировка чувствительности осуществляется поворотом вправо-влево входного потенциометра при помощи отвертки. Краткие рекомендации по настройке усилителя

1. Выставить чувствительность усилителя в минимальное положение
2. Подключить акустические системы
3. Запустить головное устройство (источник звука), отключив эквалайзер'темброблок, тонкомпенсацию и т.д
4. Плавно увеличивая громкость на головном устройстве, проконтропировать отсутствие искажений до громкости приблизительно 2/3 от максимального значения
5. Включить кроссовер high pass для фронтальных динамиков и установить частоту среза в диапазоне 40-80 герц (в зависимости от возможностей акустических систем)
6. Плавно увеличивая чувствительность усилителя добиться комфортной громкости, при отсутствии слышимых искажений, на громкости 213 от максимального значения.
7. Плавно изменения (увеличивая/уменьшая) частоту среза фильтра high pass добиться комфортного звучания с максимальным эффектом баса, при отсутствии слышимых искажений.
8. Включить пользовательские фиксированные (заводские) настройки эквалайзера, темброблока, тонкомпансации и временных задержек (процессор) и проверить отсутствие слышимых искажений в этом режиме. При наличии искажений вернуться к пунктам 5,6,7 и повторить настройки.

примечание

В зависимости от музыкальных жанров и особенностей фонограммы, могут быть попучены различные результаты настроек.

Обе пары каналов усипителя могут быть использованы в конфигурации мостового моно-режима при использовании У-разветвителя RCA кабеля.

Чтобы обеспечить установку системы поканального усиления, в усилитель встроен активный кроссовер для каждой пары канапов, регулируемый фильтр низких частот (ФИЧ) и фильтр высоких частот (ФВЧ), которые также можно легко отключить посредством кнопок на боковой панели управления. Два потенциометра обеспечивают планичую регулировку фильтров кроссовера.

- Светодиодный индикатор горит белым цветом - усипитель включен (присутствует напряжение на клемме REM).

- Светодиодный индикатор срабатывания защиты PROTECT горит красным цветом - свидетельствует о перегреве или коротком замыкании. В случае короткого замыкания усилитель вернется к рабочему состоянию после выключения и повторного включения головного устройства.

В случае перегрева возвращение к нормальному режиму работы возможно только после снижения температуры.

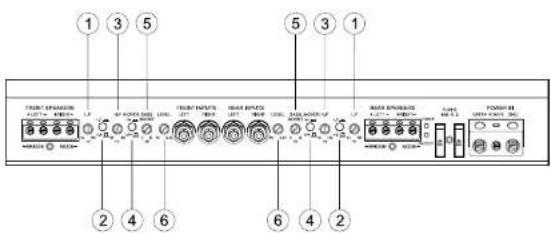

Фронтальная панель: назначение переключателей и регулировок

① Регулятор фильтра нижких частот
② Переключатель LP / HP
③ Регулятор фильтра высоких частот
④ Вкл / выкл Bass Boost
⑤ Регулировка подъема уровни баса (10-12 dB)
6 Регулитор уровня входного сигнала

Усилитель НДА-4.90

ПАРАМЕТРЫ	HDA 4.90
КлассАВ
Количество каналов	4
Номинальная мощность 4 Ohm 4 x 90 Вт
Номинальная мощность 2 Ohm 4 x 140 Вт
Номинальная мощность 4 Ohm(Bridge mode)	2 x 270 Вт
Номинальная мощность 2 Ohm(Bridge mode)	2 x 430 Вт
Частотный диапазон 20-2000 Гц
Коэффициент искажений	<0.15% (1 кГц)
Соотношение сигнал / шум >90 дБ
Входное сопротивление	47 кОм
Входная чувствительность 0.1-8 В
Фильтр фронт / тыл LP:40-160 Гц / НР:40-160 Гц
Предохранители 40 А x 2
Размеры ДхШхВ 360 x 237 x 57
Вес	4.5 Кг

ИНФОРМАЦИЯ ПО ГАРАНТИЙНОМУ И СЕРВИСНОМУ ОБСЛУЖИВАНИЮ

Для каждого продукта BLACK HYDRA гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании изготовителя. Некачественный товар должен быть возвращен диперу, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку. В случае окончания срока гарантийного обслуживания на приобретенный товар, устранение неисправностей будет производиться за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, двугие случайные или косенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН, В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОР ОТХОДОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесях" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов.

Для получения информации о местоположении ближайшего приемного пункта утилизаций' переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
