Тип продукта	Вытяжка
Бренд	Candy
Модель	CBT6130/2N-07/1
Ширина	60 см
Тип установки	Под шкафом / Встраиваемая
Тип управления	Электронное сенсорное управление
Количество скоростей	3
Освещение	2 светодиодные лампы
Тип фильтра	Моющиеся алюминиевые жировые фильтры
Максимальная скорость вытяжки	600 м³/ч
Максимальный уровень шума	65 дБ(A)
Класс энергоэффективности	A
Напряжение	220-240 В
Частота	50 Гц
Потребляемая мощность	150 Вт
Диаметр воздуховода	150 мм (опциональный комплект рециркуляции)
Вес	12 кг
Размеры (Ш x Г x В)	598 x 500 x 150 мм
Обслуживание	Чистите жировые фильтры ежемесячно; заменяйте угольный фильтр каждые 6 месяцев
Функции безопасности	Защита от перегрузки двигателя
Гарантия	Гарантия производителя 2 года

Часто задаваемые вопросы - CBT6130/2N-07/1 CANDY

Как установить вытяжку Candy CBT6130/2N-07/1?

Установка должна выполняться квалифицированным специалистом. Вытяжка должна быть надежно закреплена на стене или шкафу над варочной панелью. Убедитесь, что расстояние между варочной панелью и вытяжкой составляет не менее 65 см для электрических плит и 75 см для газовых. Следуйте инструкциям в руководстве по настройке воздуховода или рециркуляции.

Как чистить жировые фильтры?

Алюминиевые жировые фильтры съемные и могут мыться в посудомоечной машине или вручную теплой мыльной водой. Убедитесь, что они полностью высохли перед установкой обратно. Чистите их не реже одного раза в месяц для поддержания производительности.

Как часто следует заменять угольный фильтр?

Если вытяжка используется в режиме рециркуляции, угольный фильтр следует заменять каждые 6 месяцев или чаще, если запахи от готовки становятся заметны. Сменные фильтры доступны у Candy или авторизованных дилеров.

Можно ли использовать вытяжку без воздуховода?

Да, вытяжку можно использовать в режиме рециркуляции с угольным фильтром. Для этого требуется комплект рециркуляции (опционально). Воздух будет фильтроваться и возвращаться на кухню вместо вывода наружу.

Почему моя вытяжка шумит?

Шум может быть вызван ослабленными деталями, грязными фильтрами или высокой скоростью. Проверьте, все ли винты затянуты, почистите жировые фильтры и по возможности используйте более низкую скорость. Если шум сохраняется, обратитесь в сервис.

Как заменить светодиодные лампы?

Светодиодные лампы долговечны, но если требуется замена, обратитесь к квалифицированному специалисту. Не пытайтесь заменить их самостоятельно, так как может потребоваться разборка устройства.

Какова максимальная скорость вытяжки?

Максимальная скорость вытяжки составляет 600 м³/ч на самой высокой скорости. Фактическая производительность зависит от длины воздуховода и количества изгибов.

Есть ли у вытяжки пульт дистанционного управления?

Нет, Candy CBT6130/2N-07/1 не поставляется с пультом дистанционного управления. Управление осуществляется сенсорными кнопками на передней панели.

Каков гарантийный срок?

Вытяжка поставляется с гарантией производителя 2 года. Зарегистрируйте свое изделие на сайте Candy, чтобы активировать гарантию. Сохраняйте подтверждение покупки.

Можно ли использовать более длинный воздуховод?

Да, но старайтесь, чтобы воздуховод был как можно короче и прямее. Длинные или изогнутые воздуховоды снижают эффективность вытяжки. Рекомендуемая максимальная длина воздуховода — 5 метров с минимальным количеством изгибов.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CBT6130/2N-07/1 CANDY

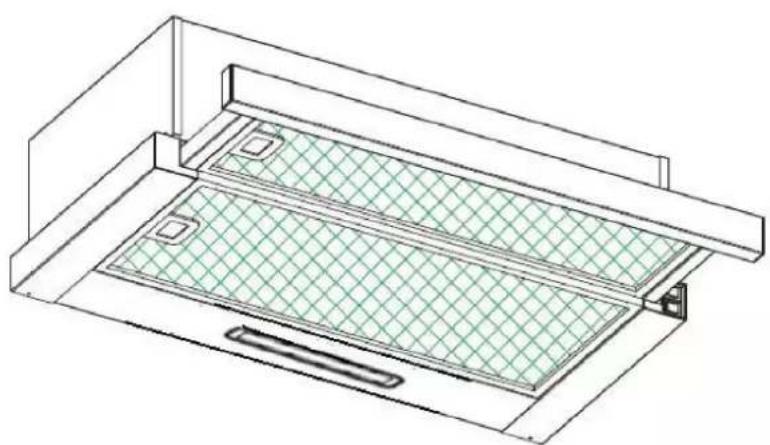

Инструкция пользователя

1. Указания по технике безопасности
   2......Монтаж
   3 ......Приступая к использованию вытяжки
   4 ......Поиск и устранение неисправностей
   5......Чистка и техническое обслуживание
   6....Защита окружающей среды

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Данное руководство содержит описания надлежащего монтажа и эксплуатации кухонной вытяжки. Прочтите его внимательно, прежде чем начинать пользоваться изделием, даже если уже знакомы с ним. Руководство следует хранить в безопасном месте для обращения к нему по мере надобности.

Запрещаемые действия:

• Запрещается использовать вытяжку без жироулавливающих фильтров или с забитыми жиром фильтрами!
• Не устанавливайте вытяжку над грилем с высокими языками пламени.
  ● Ни в коем случае не оставляйте сковородки на огне без присмотра, поскольку перегретые жир или масло могут воспламениться.
  ● Ни в коем случае не оставляйте под вытяжкой открытое пламя.

• Если кухонная вытяжка повреждена, не пытайтесь использовать ее.
• Не готовьте блюда фламбе под вытяжкой.
  ● ВНИМАНИЕ: Доступные части могут нагреваться от кухонных приспособлений.
  ● Минимальное расстояние между варочной поверхностью, на которую ставится кухонная посуда, и самой низкой частью вытяжки (если вытяжка устанавливается над газовой плитой, это расстояние должно быть не менее 65 см).
  ● Нельзя отводить воздух в воздуховод, используемый для отведения продуктов сгорания газа или иного топлива.

Обязательные действия:

● Важно! Обязательно отключайте электропитание при установке и техническом обслуживании, в том числе при замене электроламп.
● Кухонную вытяжку следует устанавливать с соблюдением требований инструкции по монтажу и с выполнением всех последующих измерений.
- Все работы по монтажу должно выполнять компетентное лицо или квалифицированный электрик.
● Надлежащим образом утилизируйте упаковочный материал. Он может быть опасен для детей.
- Остерегайтесь острых краев внутри вытяжки, особенно во время монтажа и чистки.
- Для обеспечения эффективности работы вытяжки газоотводные каналы не должны иметь изгибов круче 90 градусов.
● Предупреждение. Отсутствие фиксации устройства винтами или иным крепежным приспособлением в соответствии с данными инструкциями может привести к поражению электрическим током
● Предупреждение. Доступ к клеммам допускается только после отключения всех цепей питания.

Обязательные действия:

• Всегда накрывайте крышками кастрюли и сковороды в случае использования газовой плиты.
  ● В режиме отведения вытяжка удаляет воздух из помещения. Обязательно соблюдайте надлежащие меры обеспечения вентиляции. Вытяжка удаляет из помещения запахи, но не пар.
• Вытяжка предназначена только для бытового применения.

• При повреждении кабеля питания во избежание возможной опасности его замену должен осуществлять производитель, его сервисный представитель или лица с подобной квалификацией.
  ● Данным устройством могут пользоваться дети в возрасте 8 лет и старше, а также лица с ограниченными физическими, сенсорными и умственными способностями, недостаточным опытом и знаниями, только при условии, что они находятся под надлежащим надзором или проинструктированы о порядке безопасного пользования устройством и осознают связанные с этим опасности. Не разрешайте детям играть с устройством. Детям запрещается выполнять чистку и пользовательское обслуживание электроприбора без присмотра.

● Предупреждение. Доступ к клеммам допускается только после отключения всех цепей питания.

Обязательные действия:

● Внимание: Устройство и его доступные части во время работы могут нагреваться. Будьте осторожны, не касайтесь горячих частей. Дети в возрасте до 8 лет могут обращаться с устройством только под постоянным наблюдением взрослых.
- Во время работы кухонной вытяжки с горящими газовыми горелками или иным пламенем в помещении следует обеспечить надлежащую вентиляцию.
● Пренебрежение чисткой в соответствии с инструкцией чревато возникновением пожара
- Необходимо соблюдать правила относительно отвода воздуха.
- Регулярно чистите устройство, следуя инструкции, изложенной в главе ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.
● В целях безопасности используйте только крепежные или монтажные винты размера, рекомендованного в данном руководстве.
- О способе и периодичности чистки см. раздел данного руководства, посвященный техническому обслуживанию и чистке.
- Детям запрещается выполнять чистку и пользовательское обслуживание электроприбора без присмотра.
● При работающей вытяжке и устройствах, работающих на энергии, отличной от электричества, и включенных одновременно с ней, отрицательное давление в помещении не должно превышать 4 Па (4 x 10-5 бар).
● ПРЕДУПРЕЖДЕНИЕ. Опасность возгорания: не храните какие-либо вещи на варочных поверхностях.
- Не используйте пароочиститель.
● НИ В КОЕМ СЛУЧАЕ не пытайтесь гасить огонь водой. Отключите устройство, затем накройте огонь, например, крышкой или пожарным покрывалом.

МОНТАЖ (НАРУЖНАЯ ВЕНТИЛЯЦИЯ)

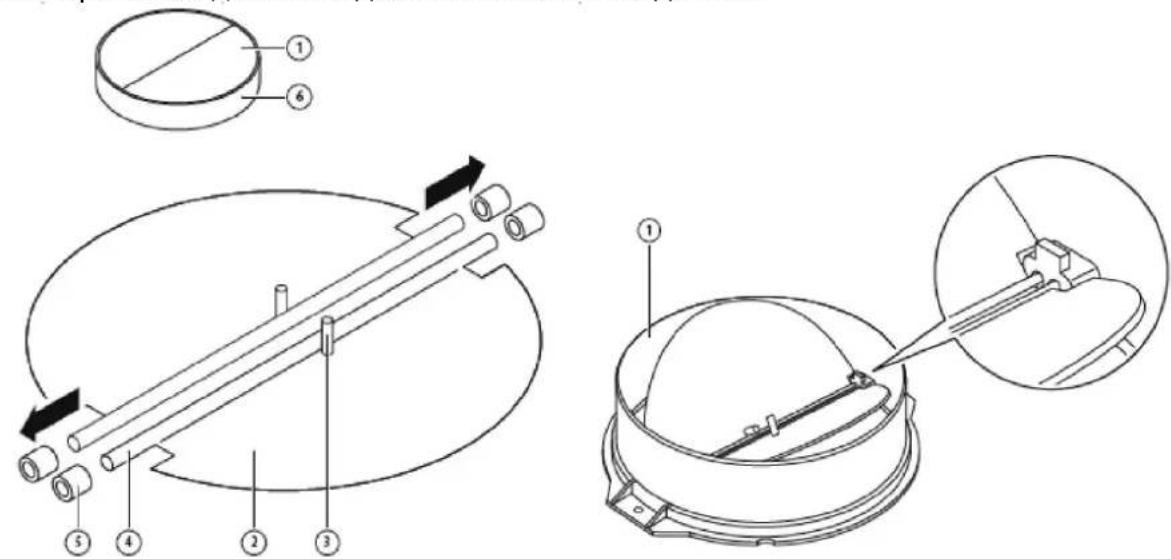

МОНТАЖ V-ОБРАЗНОЙ ЗАСЛОНКИ

Если вытяжка не имеет V-образной заслонки 1 в сборе, следует смонтировать половинки этой детали на корпусе устройства. На иллюстрациях приведен только пример того, как монтировать V-образную заслонку; выпускное отверстие может отличаться в зависимости от модели и конфигурации.

Для монтажа V-образной заслонки 1 необходимо выполнить следующие действия:

• Установите две половинных детали 2 в корпус 6;
• штифт 3 должен быть ориентирован вверх;
• ось 4 следует вставить в отверстия 5 на корпусе;
  • повторите все действия для 2-й половинной детали.

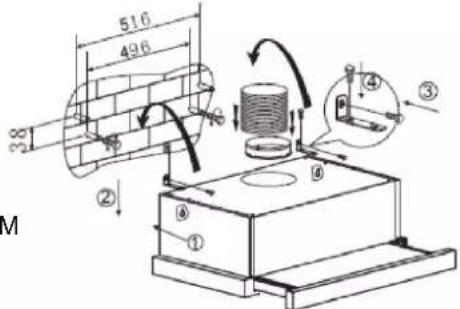

1. Выберите положение отверстий под крепежные винты для вытяжки.

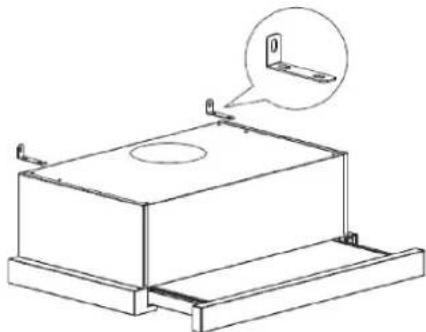

1. Установите Г-образный кронштейн на верхнюю часть вытяжки с использованием двух винтов (4 мм x 10 мм)

1. Вытяжка крепится на стене с помощью 4 винтов (4 мм x 30 мм) и дюбелей. Установите вытяжку на заднюю сторону на стену с помощью 2 винтов (4 мм x 30 мм) и дюбелей. Затем закрепите вытяжку на стене 2 винтами (4 мм x 30 мм) и дюбелями на небольшом Г-образном кронштейне.

6002C (60) CM

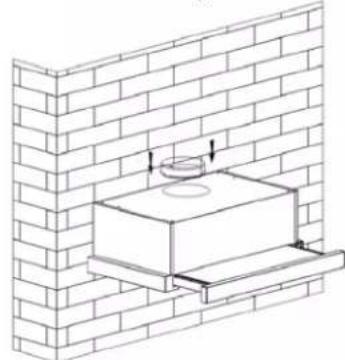

1. Закрепите односторонний клапан на выпускном отверстии вытяжки.

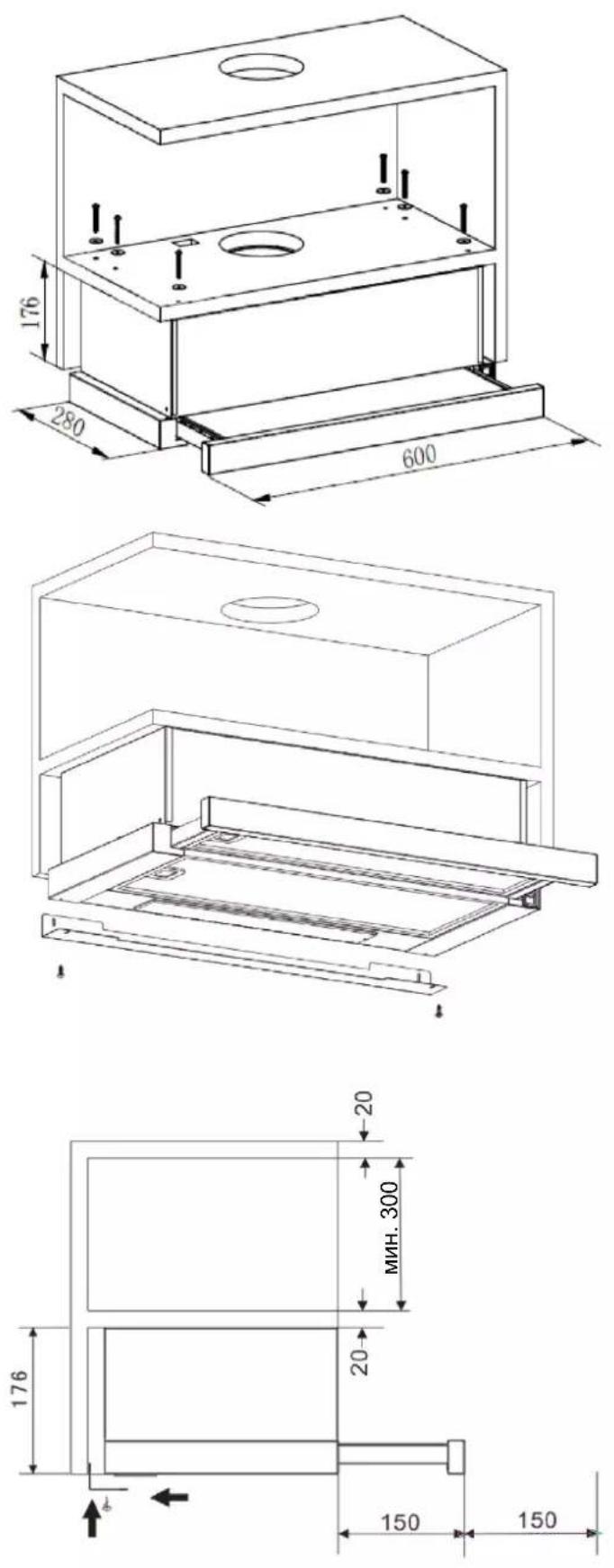

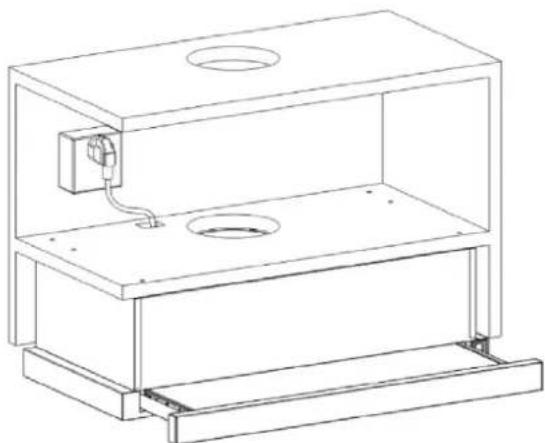

МОНТАЖ (в стенном шкафчике)

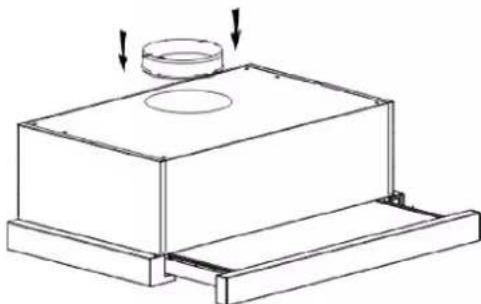

1. Закрепите односторонний клапан на выпускном отверстии вытяжки.

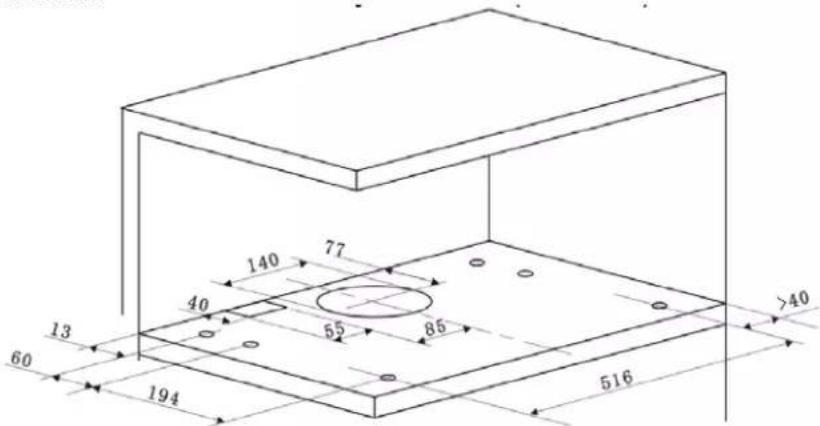

1. Для монтажа вытяжки в стенном шкафчике используйте 6 винтов (4 x 35 мм) с плоскими шайбами.

Если между стеной и вытяжкой есть зазор, вы можете установить Г-образный кронштейн снизу вытяжки двумя винтами (3 x 12 мм).

Установка Г-образного кронштейна является необязательной.

Примечание. Расширительная труба не входит в комплект поставки.

ПРЕДУПРЕЖДЕНИЕ.

В целях безопасности используйте только крепежные или монтажные винты размера, рекомендованного в данном руководстве.

Пренебрежение фиксацией устройства винтами или иным крепежным приспособлением в соответствии с данными инструкциями может привести к поражению электрическим током

Приступая к использованию вытяжки

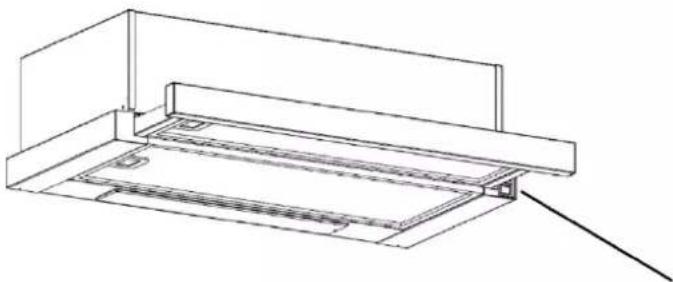

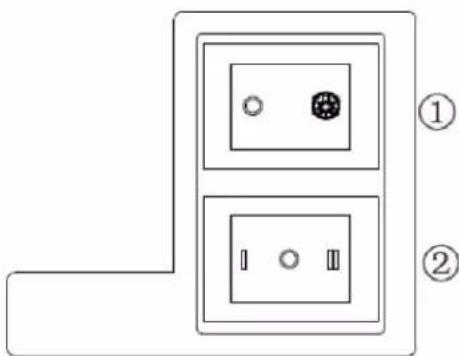

Тумблерный переключатель

Тумблерный переключатель

1. Вставьте штепсельную вилку в розетку электропитания.

2. Переведите переключатель ① в положение «», и лампа включится;
   переведите переключатель ① в положение «0», и лампа выключится.

3. Переведите переключатель ② в положение «I, II»: двигатель будет работать с «низкой, высокой» скоростями; переведите переключатель в положение «0»: двигатель выключится.

4. Питание будет включатся при вытягивании передней панели. И наоборот, питание будет автоматически выключаться при ее задвигании.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность	Возможная причина	Решение
Подсветкавключена, но двигатель неработает.	Вентилятор выключен	Установите переключательвентилятора в надлежащее положение.
	Выключатель вентиляторанеисправен	Обратитесь в сервисный центр.
	Неисправность двигателя	Обратитесь в сервисный центр.
Не работаетподсветка, неработает двигатель	Перегорели предохранителив помещении	Сбросьте/заменитепредохранители.
	Неплотно подсоединен либоотсоединен шнур питания	Подключите шнур питанияк сетевой розетке.Включите электропитание.
Утечка масла	Уплотнение одноходовогоклапана и выпускного отверстиянедостаточное	Снимите одноходовой клапани уплотните надлежащим образом.
	Утечка в соединении вытяжнойтрубы и крышки	Снимите вытяжную трубуи обеспечьте уплотнение.
Не включаетсяподсветка	Лампочки неисправны/перегорели	Замените лампы в соответствии с данной инструкцией.
Недостаточноевсасывание	Слишком большое расстояниемежду вытяжкой и поверхностьюгазовой варочной панели	Отрегулируйте высоту установкивытяжки.
Вытяжка наклонена	Недостаточно затянуткрепежный винт	Установите вытяжку горизонтально,затянув крепежный винт.

ПРИМЕЧАНИЕ.

Любой ремонт электрических компонентов данного устройства должен производиться в соответствии с местным, государственным и федеральным законодательством. Если у вас есть сомнения, обратитесь в сервисный центр, прежде чем предпринимать какие-либо из вышеперечисленных действий. Прежде чем открыть корпус устройства, обязательно отключайте его от источника электропитания.

ЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Внимание:

• Перед проведением любых операций обслуживания и чистки отсоединяйте вытяжку от сети электропитания.
Убедитесь в том, что вытяжка отключена выключателем на стенной розетке, а штепсельная вилка вынута из розетки.

- Наружные поверхности подвержены образованию царапин и абразивному износу, поэтому необходимо соблюдать инструкции по чистке для достижения наилучшего результата без повреждений.

ОБЩИЕ СВЕДЕНИЯ

Очистку и техническое обслуживание следует выполнять при холодном приборе, в особенности чистку. Не оставляйте на поверхности щелочные или кислые вещества (лимонный сок, уксус и т.д.).

НЕРЖАВЕЮЩАЯ СТАЛЬ

Нержавеющую сталь необходимо регулярно чистить (например, еженедельно), чтобы обеспечить длительную эксплуатацию. Вытрите насухо чистой мягкой тканью. Можно использовать специальное чистящее средство для нержавеющей стали. ПРИМЕЧАНИЕ.

Протирайте нержавеющую стать вдоль структурных линий, чтобы избежать поперечных царапин.

ПОВЕРХНОСТЬ ПАНЕЛИ УПРАВЛЕНИЯ

Панель управления можно чистить тканью, смоченной теплой мыльной водой. Ткань должна быть чистой и тщательно отжатой. Закончив, вытрите удалите остатки влаги сухой чистой тканью.

Важно!

Используйте нейтральные моющие средства, избегайте использования жестких чистящих химикатов, агрессивных бытовых моющих средств, а также абразивных веществ, поскольку это может повлиять на внешний вид устройства и удалить с панели управления всю маркировку, а также привести к аннулированию гарантии изготовителя.

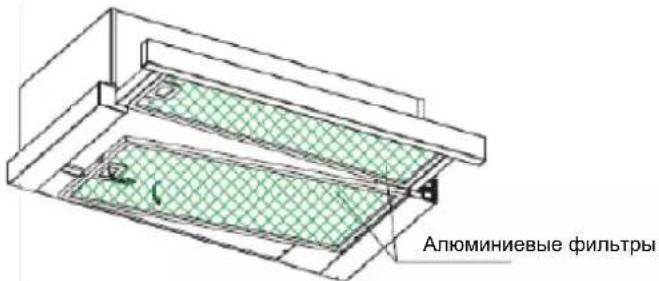

ЖИРОУЛАВЛИВАЮЩИЕ СЕТЧАТЫЕ ФИЛЬТРЫ

Эти сетчатые фильтры можно чистить вручную. Замочите их примерно на 3 минуты в воде с добавлением мягкого моющего средства, затем аккуратно очистите мягкой щеткой. Не прилагайте чрезмерные усилия и постарайтесь не повредить фильтры. (оставьте сушиться вдали от прямых солнечных лучей).

Фильтры необходимо мыть отдельно от посуды и кухонной утвари; не рекомендуется использовать ополаскиватель.

УСТАНОВКА ЖИРОУЛАВЛИВАЮЩИХ СЕТЧАТЫХ ФИЛЬТРОВ

- Фильтры устанавливаются с помощью четырех последовательных действий.

- Под углом вставьте фильтр в отверстия на задней панели вытяжки.

- Нажмите на кнопку на ручке фильтра.

- Отпустите ручку, как только фильтр встанет в надлежащее положение.

- Повторите перечисленные действия для всех фильтров.

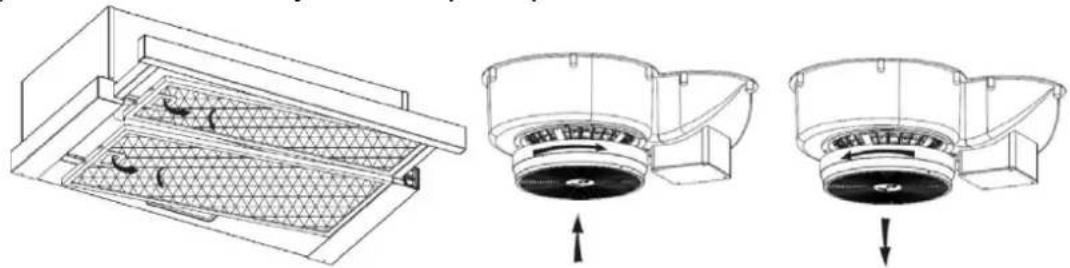

УГОЛЬНЫЙ ФИЛЬТР – не входит в комплект поставки

Фильтр из активированного угля можно использовать для устранения запахов. Обычно фильтр из активированного угля на кухне следует менять каждые три или шесть месяцев. Процедура установки фильтра из активированного угля приведена ниже.

(1) Выдвиньте переднюю часть кухонной вытяжки.
(2) Сначала следует отсоединить алюминиевый фильтр. Нажмите на замок и потяните его вниз.
(3) Выньте угольный фильтр, повернув этот фильтр против часовой стрелки.
(4) Установите новый угольный фильтр.

• Убедитесь, что фильтр надежно закреплен. В противном случае он может выпасть и создать опасность.
• При установке фильтра из активированного угля мощность всасывания снижается.

ЗАМЕНА ЛАМПЫ

Важно:

Замену лампы должен выполнять производитель, его сервисный представитель или лица с аналогичной квалификацией.
✿ Обязательно отключайте электропитание перед проведением каких-либо работ с устройством. Удостоверьтесь, что лампа полностью остыла, прежде чем прикасаться к ней руками.
✿ При работе с лампами касайтесь их только через ткань или в перчатках, поскольку пот может приводить к преждевременному выходу этих устройств из строя.

Замена лампы

С помощью отвертки ослабьте самонарезные винты ST4*8 мм (2 шт.) на панели подсветки и снимите крепление. Откройте клеммную коробку, к которой подключен провод, отсоедините его от клеммы и замените лампу.

• D-код МСОЛ этой лампы: DBS-2/65-H-120/33
- Светодиодные модули – прямоугольная лампа
- Макс. мощность: 1x2 Вт
- Диапазон напряжений: АС 110-240V
- Размеры:

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ:

Это устройство имеет маркировку, соответствующую Европейской директиве 2012/19/EU об отходах электрического и электронного оборудования (WEEE) 2013 года касательно электрических и электронных приборов. Электрическое и электронное оборудование (WEEE) содержит как загрязняющие вещества (которые могут оказывать негативное воздействие на окружающую среду), так и базовые элементы (которые могут быть использованы повторно). Важно, чтобы электрическое и электронное оборудование прошло специальную обработку для правильного изъятия и утилизации загрязняющих веществ, а также восстановления всех материалов. Физические лица могут играть важную роль в предотвращении негативного воздействия электрического и электронного оборудования на окружающую среду; необходимо следовать нескольким базовым правилам:

- с электрическим и электронным оборудованием запрещается обращаться как с бытовыми отходами;

- электрическое и электронное оборудование следует отнести в специальные места сбора, деятельность которых регулируется городским советом, либо управляемые зарегистрированной компанией.

Во многих странах для утилизации крупного электрического и электронного оборудования могут быть доступны внутренние программы сбора. При покупке новой бытовой техники во многих странах старую можно отдать продавцу, который обязан бесплатно принять ее в порядке «одна единица за одну», если оборудование относится к аналогичному типу и имеет те же функции, что и поставляемое оборудование.

ПРИМЕЧАНИЕ.

Ниже показано, как можно сократить влияние кухонных процессов на окружающую среду (например, за счет энергосбережения).

(1) Устанавливайте вытяжку в надлежащем месте с эффективной вентиляцией.
(2) Регулярно чистите вытяжку, чтобы избежать блокирования воздуховодов.
(3) Не забывайте выключать подсветку вытяжки по окончании приготовления пищи.
(4) Не забывайте выключать вытяжку по окончании приготовления пищи.

ИНФОРМАЦИЯ ДЛЯ ДЕМОНТАЖА

Не демонтируйте устройство способом, отличным от описанного в руководстве пользователя. Демонтаж устройства пользователем не разрешается. В конце срока эксплуатации устройство нельзя утилизировать с бытовыми отходами. По вопросам переработки устройства обращайтесь в местные органы власти или к соответствующему представителю.

ТЕХНИЧЕКИЕ ХАРАКТЕРИСТИКИ

Модель СВТ6130/2N	-07/1СВТ6130/2W-07/1
Напряжение	220-240 В, 50 Гц
Мотор 1×100 Вт
Освещение 1×2 Вт
Общая мощность 102 Вт

ПАМЯТКА

Запишите важные данные, чтобы они всегда были под рукой

Серийный номер
Дата покупки

Срок службы прибора составляет 7 лет

Срок гарантии12 месяцев на территории Российской Федерации и РеспубликиКазахстан, 24 месяца на территории Республики Беларусь.

Список сервисных центров на сайте https://www.candy-home.com/ru_RU/в разделе «Сервисное обслуживание и по телефону горячей линии 8-800-707-02-04 (только для РФ)

СЕРИЙНЫЙ НОМЕР И ДАТА ПРОИЗВОДСТВА

Серийный номер указан на этикетке, расположенной внутри вашего прибора (необходимо снять металлические жировые фильтры).

Серийный номер продукта состоит из 16 цифр (пример 390004851249XXXX), где:

1. Первые 8 цифр составляют заводской код продукта.
2. Следующие 4 цифры обозначают дату производства. Например, 1249, где:
   12 – год производства (2012 год), 49 – 49-ая неделя года
3. Последние четыре цифры – номер продукта в партии.

Производитель «Канди Хувер Груп С.р.л» Виа Комолли 16, 20861, Бругерио (Монца и Брианца), Италия.

Произведенонафабрике«Guangdong Atlan Electronic Appliance Manufacture Co., Ltd.» No. 29-1, Fuan Industrial Park, Yuyuan Village Committee, Leliu, Shunde, Foshan, Guangdong, Китай

Поставщик и импортёр на территории РФ ООО «Канди СНГ»125167, Россия, Москва, Ленинградский пр-т, д. 37

Тел: [phone]; [e-mail];

Это изделие соответствует техническим регламентам

Таможенного Союза:

- ТР ТС 004/2011 «О соответствии низковольтного оборудования»

- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

- ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»

Изготовитель не несет ответственности за возможные ошибки и неточности, допущенные при печатиданной инструкции. Рисунки, приведенные в инструкции, носят ориентировочный характер.

Изготовитель оставляет за собой право вносить в производимые им изделия изменения, которые он сочет необходимыми или полезными, в том числе в интересах потребителя, без изменения основных функциональных характеристики характеристик безопасности.
