H-DVD5029 - Dvd плеер HYUNDAI - Бесплатное руководство пользователя

Тип продукта	DVD-плеер
Размеры (Ш x Г x В)	430 мм x 250 мм x 40 мм
Вес	2,5 кг
Блок питания	AC 110-240V, 50/60 Гц
Потребляемая мощность	15 Вт (типичная)
Воспроизводимые диски	DVD, DVD±R/RW, CD, CD-R/RW, MP3, JPEG
Видеовыходы	HDMI, композитный (RCA), компонентный (YPbPr)
Аудиовыходы	Аналоговый стерео (RCA), коаксиальный цифровой
USB-порт	Да, для воспроизведения медиа
Пульт дистанционного управления	Входит в комплект (батарейки не входят)
Класс лазера	Класс 1 (безопасен при нормальном использовании)
Региональный код	Регион 2 (ЕС) или мультирегион (различается)
Входящие аксессуары	Пульт ДУ, руководство пользователя, RCA-кабель
Инструкции по очистке	Используйте мягкую сухую ткань; избегайте жидкостей
Функции безопасности	Автовыключение после бездействия, детская блокировка (через меню)
Ремонтопригодность	Заменяемые пользователем: батарейки пульта, предохранители (внутренний предохранитель - техником)
Гарантия	1 год (проверьте местные условия)

Часто задаваемые вопросы - H-DVD5029 HYUNDAI

Как подключить DVD-плеер к телевизору?

Для лучшего качества можно подключить через HDMI или использовать прилагаемые композитные (RCA) кабели. Вставьте кабели в соответствующие цветные порты на обоих устройствах и выберите правильный вход на телевизоре.

Почему нет питания при нажатии кнопки включения?

Проверьте, что шнур питания надежно вставлен в плеер и в работающую розетку. Если используется удлинитель, убедитесь, что он включен. Также проверьте предохранитель (если доступен) или протестируйте розетку другим устройством.

Пульт дистанционного управления не работает. Что делать?

Сначала убедитесь, что батарейки установлены правильно и свежие. Направьте пульт прямо на датчик плеера (обычно маленькое окно на передней панели). Уберите препятствия. Если все еще не работает, попробуйте сбросить, вынув батарейки на 30 секунд.

Мой диск не распознается или не воспроизводится.

Убедитесь, что диск вставлен этикеткой вверх. Проверьте, что диск чистый и без царапин. Этот плеер поддерживает DVD, CD и диски MP3/JPEG. Для записанных дисков используйте качественные носители и финализируйте диск после записи.

Нет звука или работает только один канал.

Проверьте правильность подключения аудиокабелей. При использовании HDMI убедитесь, что телевизор настроен на внешний звук. Проверьте настройки звука плеера: установите PCM или Bitstream в зависимости от вашей конфигурации. Проверьте на другом диске или источнике.

Как воспроизводить фильмы с USB-накопителя?

Вставьте USB-накопитель с совместимыми файлами (например, MP4, AVI, MP3, JPEG) в USB-порт. Используйте кнопку Источник или Вход на пульте для выбора режима USB. Навигация осуществляется с помощью клавиш со стрелками, нажмите Enter для воспроизведения.

Что такое региональный код и можно ли его изменить?

Этот плеер настроен на Регион 2 (Европа). Большинство коммерческих DVD имеют региональную кодировку. Смена региона обычно ограничена несколькими попытками (например, 5) через меню, но может аннулировать гарантию. Для дисков со всего мира рассмотрите мультирегиональные модели.

Как чистить DVD-плеер?

Перед чисткой отключите плеер от сети. Используйте мягкую сухую микрофибровую ткань для протирки внешней поверхности. Никогда не используйте жидкости или спреи. Для лотка диска используйте ватный тампон, слегка смоченный водой, только по краям лотка. Время от времени используйте диск для чистки лазерной линзы.

Изображение искажено или низкого качества.

Проверьте подключения кабелей и убедитесь, что они не ослаблены. Попробуйте другой вход на телевизоре. Для композитных кабелей избегайте помех от других устройств. При использовании HDMI попробуйте другой порт HDMI. Отрегулируйте настройки изображения телевизора (резкость, яркость).

Где можно найти запасные части или сервис по ремонту?

Свяжитесь со службой поддержки Hyundai или авторизованным сервисным центром для получения оригинальных запчастей. Обычные заменяемые пользователем детали включают пульт ДУ (батарейки) и шнур питания. Внутренний ремонт должен выполняться квалифицированным техником, чтобы не аннулировать гарантию.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H-DVD5029 HYUNDAI

1. Stereo audio output
2. Composite video output
3. Coaxial output
4. Power cord

Уважаемый покупатель!

Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безопасно пользоваться приобретенным устройством, рекомендуется тщательно изучить настоящее руководство перед подключением и эксплуатацией изделия. Сохраняйте руководство для использования в будущем.

Содержание 17

Перед началом эксплуатации 18

Меры предосторожности 18

Поддерживаемые форматы 19

Подключение 20

Подключение 20

Управление устройством.... 21

Элементы управления 21

Передняя панель 21

Задняя панель 21

Пульт дистанционного управления ..... 22

Установка батареек 22

Функции кнопок 23

Open/Close 23

Power 23

Title 23

Subtitle 23

Angle 23

L/R 23

Menu 23

Play/Pause 23

Cursor buttons 23

Enter 23

Stop 23

Forward 23

Rewind 23

Previous/Next 23

Slow 24

VOL+/- 24

Setup 24

N/P 24

Prog 24

Repeat 24

A-B 24

Language 24

Zoom 24

Mute 24

OSD 25

Time 25

Copy 25

DVD/USB 25

Remain 25

Retain 25

Video 25

PBC 25

Настройка системы 25

Страница общих установок 25

Страница установки звука 26

Установки Dolby Digital 27

Страница установок видео 27

Установка предпочтений 27

Воспроизведение различных форматов 28

Операции с USB 28

Kapaoke 28

Функция ripping 28

Информация о форматах MP3/JPEG/

MPEG4 29

Копирование данных 30

Удаление файлов с USB 30

Общая информация 31

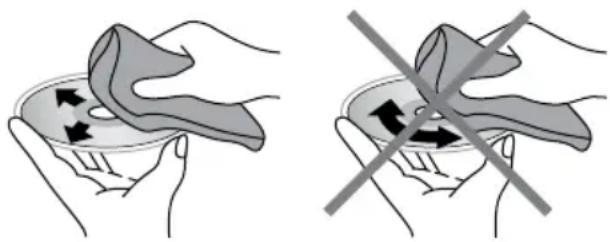

Обращение с компакт-дисками 31

Чистка дисков.... 31

Комплект поставки 31

Руководство по устранению

неисправностей 32

Технические характеристики 33

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Меры предосторожности

Предупреждение о наличии высокого напряжения внутри устройства.

Напоминание о проведении всех действий в соответствии с инструкциями.

Вежание риска поражения электрическим током или пожара не открывайте корпус изделия.

Обращайтесь к квалифицированному персоналу.

Изделие принадлежит к лазерной продукции 1 класса.

- Для предотвращения риска возгорания или удара током избегайте попадания в устройство воды и эксплуатации устройства в условиях высокой влажности.

- Устройство содержит компоненты под высоким напряжением и лазерную систему, поэтому не пытайтесь самостоятельно открывать и ремонтировать устройство. Лазерный луч опасен при снятой крышке корпуса.

- При перемещении устройства из холод-

ного места в теплое и наоборот на лазерной головке может образоваться конденсат и устройство не будет работать должным образом. В этом случае перед началом воспроизведения включите устройство на 1-2 часа без диска для прогрева до комнатной температуры.

• Не пытайтесь открывать или закрывать лоток для загрузки дисков вручную.
• Отключайте питание устройства только при отсутствии диска.
• Выключайте устройство из розетки, если Вы не собираетесь использовать его в течение долгого времени.
• Перед включением устройства убедитесь, что оно подключено правильно, установите на минимум уровень громкости усилителя и динамиков Вашей аудиосистемы. Регулируйте уровень громкости только после начала воспроизведения, чтобы избежать повреждения аудиосистемы.
• Подключайте устройство только к сети с параметрами, соответствующими напряжению питания аппарата.
• Устанавливайте устройство горизонтально; обеспечивайте хорошую вентиляцию, не закрывайте отверстия, предназначенные для отвода тепла.
• Не ставьте посторонние предметы на корпус устройства; это может стать причи-

ной некорректной работы устройства.

• Устройство должно находиться в сухом и проветриваемом месте. Исключайте нахождение устройства вблизи нагревательных приборов, не подвергайте воздействию солнечного света, механической вибрации, влажности и пыли.
• Не используйте для чистки корпуса устройства жидкие чистящие средства, абразивные материалы или органические соединения (алкоголь, бензин и др.).

- Для ремонта и технического обслуживания устройства обращайтесь в сервисные центры.

Все иллюстрации, приведенные в настоящем руководстве, являются схематическими изображениями, которые могут отличаться от реальных объектов.

Поддерживаемые форматы

Тип дисков Символ Содержимое
DVD		Сжатое цифровое аудио - видео
MPEG4 (DivX)		Сжатое цифровое аудио - видео
Video-CD (VCD)		Сжатое цифровое аудио - видео
Super-VCD (SVCD)		Сжатое цифровое аудио - видео
CDDA		Цифровое аудио
MP3		Сжатое цифровое аудио
Kodak Picture CD		Сжатое цифровое статическое изображение
JPEG		Сжатое цифровое статическое изображение

Подключение

Перед началом подключения устройства к другому оборудованию убедитесь, что электропитание отключено.

Данное устройство оснащено следующими разъемами:

Композитный видеоразъем

Используйте аудио-видеокабель с желтым разъемом для подключения видеовыхода данного устройства к видеовходу телевизора/монитора.

Стереоаудиовыход

Для подключения звуковых входов телевизора или аудио-видео усилителя к аудио разъемам устройства используется пара проводов аудио кабеля (красный штекер соответствует правому каналу, а белый — левому).

Коаксиальный цифровой аудиовыход

Для соединения этого выхода устройства с разъемом внешнего устройства (напр., усилитель мощности), используется специальный коаксиальный кабель.

Разъем MIC

Вход MIC предназначен для подключения микрофона (не входит в комплект) к данному устройству.

• Подключение следует выполнять в соответствиями с разъемами, имеющимися на подключаемом оборудовании. Не подключайте все виды разъемов одновременно, это может отрицательно повлиять на качество изображения или звука.

- Параметры настройки должны быть выполнены в соответствии с разъемом, через который устройство подключается к внешним устройствам.

Элементы управления

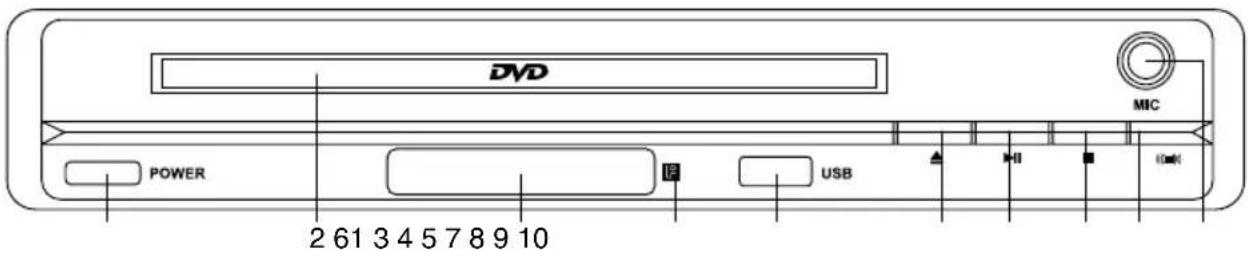

Передняя панель

1. Кнопка POWER
2. Лоток для дисков
3. Дисплей
4. ИК-датчик ПДУ
5. USB-порт
6. Кнопка ▲(OPEN/CLOSE)
7. Кнопка ▶PLAY/PAUSE)
8. Кнопка ■(STOP)
9. Кнопка (L/R)
10. Вход для микрофона MIC

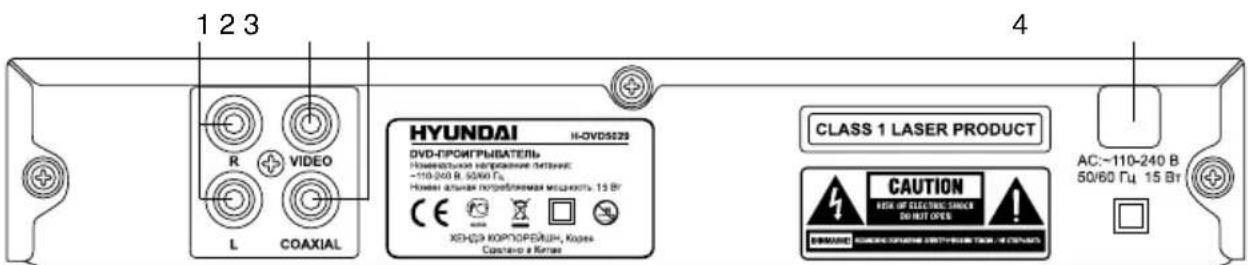

Задняя панель

1. Стереоаудиовыход
2. Композитный видеовыход
   3.Коаксиальный выход
3. Шнур питания

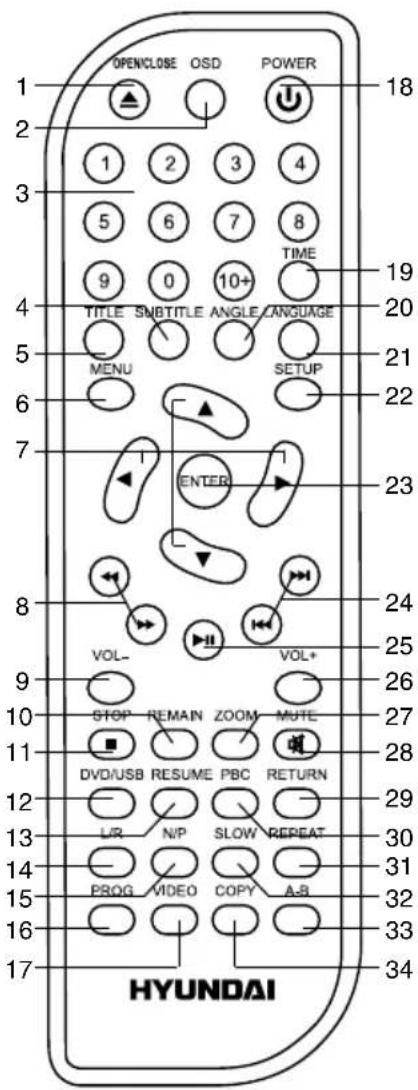

Пульт дистанционного управления

1. Кнопка ▲(OPEN/CLOSE)
2. Кнопка OSD
3. Кнопки с цифрами
4. Кнопка SUBTITLE
5. Кнопка TITLE
6. Кнопка MENU
7. Кнопки курсора (▲/▼)
8. Кнопки ◀◀/▶(REWIND/FORWARD)
9. Кнопка VOL-
10. Кнопка REMAIN

11. Кнопка ■ (STOP)

12. Кнопка DVD/USB

13. Кнопка RESUME
14. Кнопка L/R
15. Кнопка N/P
16. Кнопка PROG
17. Кнопка VIDEO
18. Кнопка POWER
19. Кнопка TIME
20. Кнопка ANGLE
21. Кнопка LANGUAGE
22. Кнопка SETUP
23. Кнопка ENTER
24. Кнопки (PREVIOUS/NEXT)
25. Кнопка ▶ (PLAY/PAUSE)
26. Кнопка VOL-
27. Кнопка ZOOM
28. Кнопка Ⓧ(MUTE)
29. Кнопка RETURN 32. Кнопка SLOW
30. Кнопка РВС 33. Кнопка А-В
31. Кнопка REPEAT 34. Кнопка COPY

Установка батареек

1. Снимите крышку отсека для батареек на задней части ПДУ.
2. Поместите две батарейки AAA/1.5V в отсек для батареек с правильным соблюдением полярности.
3. Установите крышку отсека на место.

• Мощность сигнала, необходимую для приемного датчика, обеспечивается на расстоянии до 8 метров и в пределах 30 градусов влево и вправо.
• Не используйте одновременно новые и использованные батарейки или батарейки разных типов.

Функции кнопок

▲OPEN/CLOSE)

Нажмите кнопку ▲ (OPEN/CLOSE), лоток для дисков откроется. Поместите диск в лоток надписью вверх. Нажмите кнопку ▲ (OPEN/CLOSE) повторно, чтобы закрыть лоток для дисков, и устройство автоматически начнет воспроизведение.

POWER

При воспроизведении нажмите кнопку POWER, чтобы отключить питание устройства. Нажмите кнопку POWER на панели или на ПДУ, чтобы включить питание устройства.

TITLE

При воспроизведении DVD диска на- жмите кнопку TITLE для перехода к меню разделов диска.

SUBTITLE

При воспроизведении DVD-диска с субтитрами на нескольких языках, нажимая кнопку SUBTITLE можно изменять их циклически, чтобы выбрать нужный.

ANGLE

При воспроизведении DVD диска со сценами, записанными под более чем одним углом зрения, нажимайте кнопку ANGLE для выбора требуемого угла.

L/R ( )

При воспроизведении Super-VCD (SVCD), VCD, CD дисков с многоканальным аудио сигналом нажмите кнопку L/R для выбора левого или правого каналов, стерео или смешанного аудио выхода.

MENU (MEHIO)

При воспроизведении DVD диска нажмите кнопку MENU для перехода к главному меню диска.

▶II (PLAY/PAUSE)

При воспроизведении диска нажмите кнопку ▶II (PLAY/PAUSE) для приостановки воспроизведения; нажмите повторно эту кнопку для возобновления воспроизведения.

Кнопки курсора

Используйте кнопки курсора для перемещения по меню.

ENTER

Нажимайте кнопку ENTER для подтверждения выбранной опции.

■ (STOP)

При воспроизведении DVD, SVCD, VCD, CD дисков, нажмите кнопку ■(STOP) один раз - устройство запомнит точку остановки. Нажмите кнопку ▶(PLAY/PAUSE) для продолжения воспроизведения. Нажмите кнопку ■(STOP) повторно для полной остановки воспроизведения.

▶ (FORWARD)

Нажмите эту кнопку для быстрой про- крутки вперед. При каждом нажатии ско- рость воспроизведения будет изменяться в следующем порядке: 2X => 4X => 8X => 16X => 32X => нормальное воспроизведение.

(REWIND)

Нажмите эту кнопку для быстрой про- крутки назад. При каждом нажатии ско- рость воспроизведения будет изменяться в следующем порядке: 2X => 4X => 8X => 16X => 32X => нормальное воспроизведение.

PREVIOUS/NEXT)

• При воспроизведении DVD дисков нажмите кнопку (PREVIOUS) для перехода к предыдущей главе.
• При воспроизведении SVCD, VCD, CD дисков нажмите кнопку (PREVIOUS) для перехода к предыдущему треку.
• При воспроизведении DVD дисков нажмите кнопку ▶▶ (NEXT) для перехода к следующей главе.

- При воспроизведении SVCD, VCD, CD дисков нажмите кнопку ▶▶I (NEXT) для перехода к следующему треку.

SLOW

Нажимайте кнопку SLOW, чтобы изменять скорость замедленного воспроизведения в следующем порядке: X2 => X4 => X8 => X16 => нормальное воспроизведение.

VOL+/-

Нажимайте кнопки VOL+/- для увеличения или уменьшения уровня громкости звука.

SETUP

Нажмите кнопку SETUP для входа или выхода из меню настроек устройства.

N/P

Нажимайте кнопку N/P для выбора режима видео PAL/Авто/NTSC.

PROG

• Если диск содержит два или более треков, разделов или глав, с помощью кнопки PROG Вы можете запрограммировать порядок воспроизведения. При нажатии этой кнопки Вы входите в меню программирования.
• С помощью кнопок с цифрами введите номер трека, раздела или главы. Если записей более 10, установите курсор на пункт ▶▶ и нажмите кнопку ENTER для продолжения программирования (максимально возможно запрограммировать 20 записей). Используйте кнопки курсора для перемещения курсора на пункт CTAPT. Нажмите кнопку ENTER для запуска воспроизведения программы. Для отмены программирования нажмите кнопку PROG.

Для МРЗ дисков программирование невозможно.

REPEAT

Нажмите кнопку REPEAT для повторного воспроизведения трека, раздела, заголовка или всего диска.

• При воспроизведении DVD диска нажимайте кнопку REPEAT; на экране Вам будут предложены операции в следующем порядке: повтор главы => повтор раздела => повтор всего диска => отмена повтора.
• При воспроизведении SVCD, VCD, CD диска предлагаются операции в следующем порядке: повтор трека => повтор всего диска => отмена повтора.
• При воспроизведении МРЗ диска предлагаются операции повтора в следующем порядке: повтор папки => один => повтор одного => папка.

A-B

• Нажмите кнопку А-В для выбора начальной точки (А) фрагмента для повтора. Нажмите повторно кнопку А-В для выбора конечной точки (В).
• Нажмите кнопку А-В в третий раз для отмены повтора и возврата к нормальному воспроизведению.

LANGUAGE

При воспроизведении DVD диска с несколькими языками аудио, нажмите эту кнопку для выбора требуемого языка.

ZOOM

Во время воспроизведения DVD, SVCD, VCD дисков нажимайте кнопку ZOOM для изменения размеров изображения.

Используйте кнопки курсора для перемещения по увеличенному изображению. При уменьшении размера изображения перемещение по изображению невозможно.

( MUTE )

Нажмите кнопку ⚫(MUTE); звук перестанет воспроизводиться. Нажмите кнопку ⚫(MUTE) повторно для восстановления звука.

OSD

Нажимайте кнопку OSD для отображения на экране различной истекшего времени

главы/раздела и др.

TIME

Нажмите кнопку TIME. На экране отобразится меню, в котором Вы можете ввести номер нужной главы/раздела и время диска. Нажмите кнопку ENTER, воспроизведение начнется с учетом введенных параметров.

COPY

• При воспроизведении диска MP3 disc и наличии подсоединенного USB-накопителя нажмите эту кнопку для вызова меню копирования файлов.
• Когда воспроизводится CD-диск и к устройству подсоединен USB-накопитель, нажмите кнопку SUBTITLE для активации меню функции Ripping.

VIDEO

Нажимайте кнопку VIDEO для выбора режима видеовыхода.

DVD/USB

Нажмите эту кнопку для вызова меню, в котором с помощью кнопок курсора вы можете выбрать воспроизведение диска или USB-накопителя, если оба носителя вставлены в устройство.

REMAIN

Нажимайте эту кнопку для отображения на экране различной информации о текущем воспроизведении: истекшее/оставшееся время главы/раздела и др.

RETURN

Во время воспроизведения диска нажмите эту кнопку для перехода к меню диска. Нажмите кнопку повторно для возврата к воспроизведению.

PBC

Нажмите эту кнопку для активации функции PBC (Playback Control – Управление воспроизведением) (только для VCD-дисков, поддерживающих эту функцию.

Настройка системы

1. Нажмите кнопку SETUP, чтобы войти в меню Настройки системы. Для выхода из меню нажмите повторно кнопку SETUP.
2. С помощью кнопок ◀ выберите страницу настроек: Общие установки, Установки звука, Установки Dolby Digital, Установки видео, Установка предпочтений.
3. Нажмите кнопку ▼, чтобы войти на выбранную страницу настроек.
4. С помощью кнопок ▼/▲выберите параметр, который Вы хотите настроить.
5. Нажмите кнопку ▲, чтобы войти в список настроек. Используйте кнопки ▼/ ▲ для выбора нужных настроек из списка; для подтверждения выбора нажмите кнопку ENTER. Для возвращения к списку настроек нажмите кнопку ◀.
6. Чтобы вернуться к списку страниц настроек, нажмите кнопку ◀.
   Некоторые пункты меню, соответствующие предоставленным режимам, помечены серым и не могут быть выбраны. Введенные установки сохраняются и после выключения питания.

Страница общих установок

Основн.	Звук До 6у Видео Предпочт.
Страница общих установок
Формат ТВAngle markЯзык OSDТитрыЗаставкаПосл. память

- Формат ТВ

4:3/PS: Когда устройство подключено к обычному телевизору, широкоэкранное изображение воспроизводится на всем экране, но часть его обрезается.

4:3/LB: Когда устройство подключено к

обычному телевизору, широкоэкранное изображение воспроизводится так, что сверху и снизу появляются черные полосы.

16:9: Используйте этот режим, если устройство подключено к обычному телевизору и вы хотите, чтобы изображение было сжато.

• Angle mark (Pakypc)

При выборе ВКЛ на дисплее будет отображаться символ ракурса при воспроизведении дисков, имеющих сцены, снятые под несколькими углами обзора.

- Язык OSD

Выбор языка экранного меню.

• Титры

Если диск не содержит субтитров, данная функция работать не будет. Если данная опция установлена в положение ВЫКЛ, нажмите кнопку SUBTITLE на ПДУ, чтобы включить субтитры. По умолчанию опция установлена на ВКЛ.

- Заставка

Если функция «Заставка» включена, плеер включен и диск не воспроизводится в течение нескольких минут, то на экране появляется движущаяся заставка и через 20 минут плеер переходит в спящий режим. Вы можете нажать кнопку POWER на ПДУ, чтобы активировать работу плеера.

- Последняя память

При включении данной функции устройство запомнит истекшее время диска, когда он воспроизводился в последний раз. В следующий раз воспроизведение этого диска начнется с момента времени, сохраненного в памяти устройства.

Установки звука

Основн.	Звук Dolby Видео Предпочт.
Страница настроек аудио
Аналоговый звукУст-ки SPDIFМикрофонЭквалайзерРеж. эха

• Аналоговый звук: каналы звука

Левый/Правый: Аудио сигнал будет воспроизводиться через левый и правый канал, даже если источник сигнала имеет пятиканальный формат.

Стерео: Аудио сигнал будет воспроизводиться в режиме стерео, даже если источник сигнала имеет пятиканальный формат.

- Установки SPDIF:

SPDIF OFF: отсутствует цифровой выходной сигнал (коаксиальный выход отключен), задействован только аналоговый аудио выход.

SPDIF RAW: декодирование на цифровом входе усилителя отсутствует.

SPDIF/PCM: цифровой выходной сигнал в декодированном PCM-формате.

- Микрофон

Вы можете включить или отключить микрофон, настроить громкость микрофона и уровень эха.

- Эквалайзер

Имеется несколько режимов работы эквалайзера. Вы можете выбрать любой в соответствии с Вашими предпочтениями и содержанием просматриваемого диска.

- Режим эха

Вы можете выбрать один из следующих режимов объемного звучания: выкл, Концерт, Гостиная, Холл, Ванная, Пещера, Цирк, Церковь.

Установки Dolby Digital

Основн.	Звук Dolby Видео Предпочт.
Установки Dolby Digital
Режим DolbyУровень сжатия

- Режим Dolby

Стерео: стереофонический выходной сигнал.

Л-моно: выходной сигнал левого канала.

П-моно: выходной сигнал правого канала.

Смешанное моно: усредненный выходной сигнал левого и правого каналов.

- Уровень сжатия

При просмотре в ночное время программ с высоким динамическим диапазоном звука выбор этого режима позволит Вам установить такой формат обработки звука, который обеспечит сохранение качества и деталей звукового сопровождения. Это даст Вам возможность не беспокоить остальных членов семьи и сохранить высокое качество звука.

Страница установок видео

Основн.	Звук До 6у Видео Предпочт.
Страница установок видео
Видео выходрезкостьЯркостьКонтраст

• Видеовыход: CVBS

- Резкость, яркость, контраст

Вы можете установить резкость, яркость

и контрастность изображения в соответствии с вашими предпочтениями.

Установка предпочтений (доступно при полной остановке воспроизведения)

Общие	Аудио Dolby Видео Предпочт.
Предпочтения
Система ТВЗвукСубтитрыМеню дискаОграниченияПарольПо умолчанию

- Система ТВ

Данное устройство подходит для всех разновидностей телевизионных систем. Вы можете выбрать PAL, NTSC или Авто.

PAL: эта система используется в Китае, Европе, Гонконге и пр.

Авто: система ТВ автоматически переключается в соответствии с системой, в которой записан диск.

NTSC: эта система используется в США, Тайване, Японии и пр.

- Язык звука, субтитров, меню диска

Эти параметры могут быть изначально установлены в соответствии с Вашими предпочтениями. Если установленные Вами параметры поддерживаются содержанием диска, то воспроизведение будет происходить с учетом Ваших настроек. В противном случае будут использоваться установки диска, заданные по умолчанию.

- Ограничения

Эта функция предназначена для осуществления родителями контроля над просмотром детьми дисков и защищает Ваших детей от сцен насилия и эротики. Диск, уровень которого выше, чем установленный с помощью данной функции, не будет воспроизводиться.

- Пароль

Изменение пароля. Первоначально уста-

новлен фабричный пароль 0000. Вы можете установить собственный пароль. Если Вы забыли собственный пароль, вы можете использовать пароль 0000 как основной.

- По умолчанию

Вы можете установить фабричные на- стройки устройства.

Экранное меню Вашего устройства может быть изменено без предварительно-го уведомления и, следовательно, отличаться от меню, представленного в настоящем Руководстве.

Воспроизведение различных форматов

Операции с USB

Вставьте USB-накопитель в USB-порт данного устройства. Устройство сразу начнет считывание файлов, содержащихся на накопителе. На экране отобразится меню файлов, в котором Вы можете выбирать файлы с помощью кнопок курсора и управлять их воспроизведением. Внимание: если в устройстве находится диск, то плеер будет воспроизводить диск, даже если к устройству подсоединен USB-накопитель. Для возможности автостарта воспроизведения USB-накопителя извлеките диск из устройства.

Поддержка USB: версия USB 2.0; файловые системы FAT16, FAT32; максимальный объем накопителя 32 Гб. Корректная работа устройства гарантирована только при использовании лицензионных USB-накопителей известных производителей. Воспроизведение некоторых форматов аудио, видео и изображений может не поддерживаться.

Караоке

- Караоке-диск – это диск в формате DVD или VCD, на котором записана музыка и субтитры, показывающие пользователю, в какой момент нужно начинать петь тот

или иной фрагмент песни. Для пения необходимо использовать микрофон (не входит в комплект).

• Подключите микрофон в разъем MIC, расположенный на передней панели плеера.
• Войдите в меню настройки системы на страницу настройки звука, подменю «Микрофон». Выполните настройки в соответствии с Вашими предпочтениями.
• Вставьте Караоке-диск в плеер; воспроизведение начнется автоматически.

Функция Ripping

Устройство обладает полезной функцией RIPPING, которая позволяет быстро и удобно копировать с компакт-дисков (CD) аудиофайлы, например, музыку. Функция RIPPING представляет собой кодировщик из формата CDDA (обычный аудиодиск) в сжатый формат музыки MP3 на USB носитель. В процессе копирования автоматически создаются ID3-теги (прикрепленная информация) на русском или английских языках, в зависимости от источника. Если диск не содержит такой информации в формате CD text, то ID3-теги будут записаны как «Неизвестный исполнитель» и «Неизвестный альбом».

CD RIP
ОПЦИИ ТРЕК
скорость норм.		Track01 08:11
Bitrate 128 kbps		Track02 06:19
ID4 да		Track03 03:55
запись на: USB 1		Track04 07:02
		Track05 03:59
ИТОГ		Track06 05:07
выбрано трек 0выбрано время 00:00		Track07 04:56
Start	Выход	выб. все сброс

Функция RIPPING обладает простым и понятным меню на русском языке. Для активации меню RIPPING нажмите кнопку COPY на ПДУ во время проигрывания CD-диска, при этом в устройство должен быть установлен USB-носитель с достаточным объемом памяти. Для навигации по меню

используйте кнопки курсора; для подтверждения выбранной опции нажимайте кнопку ENTER. В столбце «Опции» Вы можете установить скорость и качество записи (bit rate). Столбец «Трек» предназначен для выбора треков для копирования (нажимайте кнопку ENTER для выбора выделенного трека). Также Вы можете выбрать все треки («Выб. все») или отменить свой выбор («Сброс»). Для запуска перекодирования выберите пункт «Start» и нажмите кнопку ENTER.

CD RIP
ripping выбрано трек
трек прогресс всего прогресс НЕТ	track01 20%
ИТОГ
Now ripping трек 01/03

После начала перекодирования файлов в сжатые форматы появится меню, демонстрирующее статус процесса. Перекодирование файлов происходит в реальном времени с возможностью прослушивания копируемых файлов.

• Во время процесса перекодирования не работают никакие кнопки ПДУ и панели устройства, кроме кнопки OPEN/CLOSE и кнопок VOL+/VOL-.

• Для перекодированных файлов на USBнакопителе создается папка под именем RIPPING. Если такая папка уже существует на накопителе, перекодирование будет невозможным.
• Во избежание потери данных не извлекайте USB-накопитель из проигрывателя до окончания процесса перекодирования.

Информация о форматах MP3/ JPEG/MPEG4

MP3 - общепринятый стандарт сжатия аудиоданных, позволяющий уплотнить записываемую информацию о звуковом сигнале до 12 раз. При использовании формата MP3 на одном CD-диске может храниться более 600 минут музыки (более 170 песен). При этом качество звука MP3-диска практически соответствует качеству аудио CD-диска.

JPEG (Joint Photographic Expert Group) - алгоритм сжатия изображений, обеспечивающий очень высокую степень сжатия исходного материала. Изображения в таком формате могут обрабатываться любыми графическими редакторами и занимают в 15-20 раз меньше места, чем исходные изображения.

Производитель гарантирует нормальное воспроизведение только лицензионных дисков. Воспроизведение некоторых AVI-файлов может оказаться невозможным в зависимости от их конфигурации и параметров, а также условий записи. Видеофайлы с расширением AVI объемом более 2 Гб могут воспроизводиться устройством не полностью.

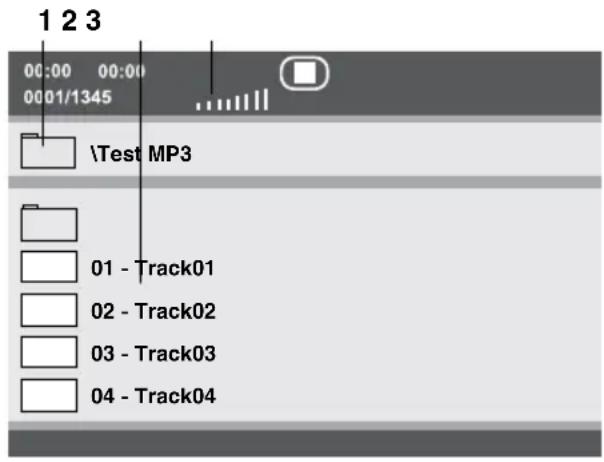

Если в устройство вставлен диск или USB-накопитель, содержащий файлы данных форматов, на дисплее отобразится следующий интерфейс меню:

1. Окно отображения текущей информации о воспроизведении, такой как истекшее/оставшееся время трека, номер трека,

Управление устройством

количество треков, состояние воспроиз- ведения (пауза, остановка и др.), уровень громкости и т.д.

1. Окно отображения адреса на диске, по которому находится текущий файл.
2. Окно директорий - отображает содержимое текущей директории.

С помощью кнопок курсора выберите нужную директорию и нажмите кнопку ENTER, чтобы войти в нее. Выберите файл и нажмите кнопку ENTER для запуска воспроизведения.

Во время просмотра файлов JPEG нажмите кнопку STOP, чтобы вернуться к меню. Нажимайте кнопки курсора для вращения отображаемой фотографии в различных направлениях. Независимо от размера и формата фотографии могут не занимать всю площадь экрана, оставляя черные полосы.

Копирование данных

Запустите воспроизведение диска, содержащего файлы MP3/JPG/DivX, и установите USB-накопитель. Нажмите кнопку COPY на ПДУ, на дисплее отобразится меню копирования, состоящее из опций ALL SELECT (выбрать все)/ALL UNSEL (отменить все)/COPY (копировать)/ВЫХОД. Выберите нужный файл или папку, нажмите кнопку ENTER, чтобы отметить выбранный элемент галочкой, либо выберите в меню копирования пункт ALL SELECT, чтобы отметить все папки/файлы. Выберите пункт COPY, затем нажмите кнопку ENTER. Нажмите кнопку еще раз ENTER для отображения выбора ПРЕД/СЛЕД. Выберите пункт СЛЕД для запуска процесса копирования файлов.

Удаление файлов с USB

Запустите воспроизведение USB- накопителя, с которого требуется удалить файлы. Нажмите кнопку COPY на ПДУ, на дисплее отобразится меню копирования ALL SELECT (выбрать все)/ALL UNSEL (отменить все)/COPY (копировать)/DEL

(удалить)/ВЫХОД. Выберите нужный файл или папку, нажмите кнопку ENTER, чтобы отметить выбранный элемент галочкой, затем выберите пункт DEL и нажмите кнопку ENTER для запуска процесса удаления выбранных данных.

Обращение с компакт-дисками

• Не вставляйте в лоток для загрузки компакт-диска ничего, кроме компакт-диска.
• Не используйте диски с трещинами, отколотыми краями, деформированные диски или диски с другими повреждениями, поскольку такие диски могут вызвать искажение звука, шумы или повредить проигрыватель.
• Держите диск только за края (как показано на рисунке). Чтобы обеспечить чистоту диска, не прикасайтесь к его поверхности.
• Когда диски не используются, храните их в футлярах.
• Не подвергайте диски действию прямого солнечного света, повышенной влажности, повышенным температурам или действию пыли.
• Продолжительное влияние предельных температур может деформировать диск.
• Не приклеивайте этикеток, не пишите и не наносите химических веществ на поверхность дисков.
• Не прикасайтесь к записанной поверхности дисков.
• Используйте только традиционные круглые диски диаметром 12 см. Не используйте диски необычной формы и нестандартного размера.

Отпечатки пальцев должны быть тщательно стерты с поверхности диска мягкой тканью. В отличие от обычных пластинок, компакт-диски не имеют канавок для сбора пыли и микроскопических частиц грязи, поэтому осторожно вытирайте их мягкой тканью, чтобы удалить частицы грязи.

Вытирайте прямолинейным движением от центра к краю.

Не используйте растворитель, бензин, очиститель пластинок или антистатический аэрозоль для чистки дисков. Такие химические вещества могут повредить его пластиковые поверхности.

DVD-проигрыватель 1 шт

Пульт дистанционного управления 1 шт

Аудио-видеокабель 1 шт

Руководство по эксплуатации 1 шт

Информация для потребителя 1 шт

Гарантийный талон 1 шт

Руководство по устранению неисправностей

Ниже приводится таблица, в которой описаны простые меры, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру.

Неисправность	Причина Решение
Диск не воспроизводится	1. Конденсат на лазерной головке2. Диск вставлен неправильно3. Диск не поддерживается	1. Включите устройство на 1-2 часа без диска2. Вставьте диск маркированной стороной вверх3. Не используйте подобные диски
Звук искажается	Неверно выбран уровень громкости	Скорректируйте уровень громкости устройства
Звук отсутствует	1. Неверно выполнено подключение2. Диск поврежден3. Включена функция приглушения звука4. Уровень звука слишком низкий	1. Проверьте правильность подключения2. Замените диск3. Отключите функцию приглушения звука4. Скорректируйте уровень громкости
Изображение отсутствует	1. Неверно выполнено подключение2. Телевизор находится в неверном режиме	1. Проверьте правильность подключения2. Установите режим воспроизведения сигнала, поступающего с видеовхода
Не работает ПДУ	1. Загрязнен датчик ИК лучей2. Препятствие на пути сигнала3. Расстояние или угол использования ПДУ слишком велики4. Сели батарейки	1. Очистите ПДУ и переднюю панель устройства2. Используйте пульт только в прямой видимости от устройства3. Сократите расстояние или угол использования4. Замените батарейки
Некорректная работа устройства	1. Используется некорректно записанный диск2. Нажата неверная клавиша или выбран неверный режим работы3. Влияние внешних помех или статического электричества	1. Замените диск2. Выберите корректный режим работы3. Выключите устройство из сети на 1-2 минуты

Технические характеристики

Внешний вид

Размер корпуса (Д x Ш x В) 260 мм x 215 мм x 38 мм

Вес нетто/брутто 1,1 кг/1,5 кг

Совместимость с форматами

Поддержка дисков DVD/DVD±R/DVD±RW/CD/CD-R/CD-RW/USB

Воспроизведение форматов DVD-video/DVD-audio /SVCD/VCD/HDCD/CDDA/MP3/Kodak Picture/JPEG/MPEG4 (DivX/XviD)

Поддержка субтитров для MPEG4 +

Аудио

Встроенный декодер Dolby Digital +

Встроенный декодер DTS Digital out +

Терминалы

Композитный видеовыход +

Коаксиальный цифровой аудиовыход +

Стереовыход +

Функции

Многоязычное экранное меню +

Караоке +

Функция записи аудио с CD-диска в

MP3 на USB-носитель +

Функция копирования файлов с диска

на USB-носитель +

Версия/объем USB 2.0/32 Г6

Дополнительные параметры

Энергопотребление в режиме ожидания менее 1 Вт

Питание от сети \~110-240 В, 50/60 Гц

Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные геометрические размеры имеют приблизительные значения.

Уважаемый потребитель!

Дата производства изделия содержится в серийном номере, указанном на упаковке, в гарантийном талоне и на корпусе изделия. Шестая, седьмая и восьмая цифры обозначают год (в интервале 2010 - 2019) и месяц производства.

Пример:

год производства (2011)

R31982101 - 01792

месяц производства (январь)

АИ49
