H-LED19V15 - Телевизор HYUNDAI - Бесплатное руководство пользователя

Тип продукта	LED телевизор
Бренд	Hyundai
Модель	H-LED19V15
Размер экрана (диагональ)	19 дюймов
Разрешение дисплея	1366 x 768 пикселей (HD)
Соотношение сторон	16:9
Потребляемая мощность (типичная)	30 Вт
Блок питания	AC 100-240 В, 50/60 Гц
Размеры (без подставки)	Прибл. 440 x 260 x 40 мм
Вес (без подставки)	Прибл. 2,5 кг
Входные порты	HDMI, VGA, USB, композитный AV (RCA)
Выходные порты	Разъем для наушников
Тюнер	DVB-T/T2/C
Пульт ДУ	В комплекте
Стандарт крепления VESA	100 x 100 мм
Класс энергоэффективности	A+
Инструкции по очистке	Протирайте мягкой сухой тканью. Не используйте агрессивные химикаты.
Предупреждения по безопасности	Не подвергайте воздействию дождя или влаги. Используйте только одобренный шнур питания.
Доступность запасных частей	Пульт, подставка, шнур питания доступны в авторизованных сервисных центрах.
Ремонтопригодность	Предназначен для профессионального ремонта. Обратитесь к сервисному руководству.

Часто задаваемые вопросы - H-LED19V15 HYUNDAI

Как подключить внешние устройства, например DVD-плеер?

Используйте порты HDMI или AV (RCA) на задней панели телевизора. Выберите соответствующий источник входного сигнала с помощью кнопки Source на пульте ДУ.

Какое максимальное разрешение поддерживается?

Телевизор поддерживает разрешение до 1366 x 768 пикселей (HD). Для наилучшего качества установите устройство источника на вывод 1366x768 или 720p.

Можно ли повесить этот телевизор на стену?

Да, телевизор совместим с VESA с шаблоном 100 x 100 мм. Используйте подходящее настенное крепление и внимательно следуйте инструкциям.

Как сбросить телевизор до заводских настроек?

Перейдите в Меню > Настройки > Сброс до заводских. Введите стандартный PIN-код (обычно 0000) и подтвердите. Все настройки будут восстановлены по умолчанию.

Почему нет звука из телевизора?

Проверьте, не отключен ли звук или не слишком ли он тих. Убедитесь, что внешние динамики подключены правильно. Попробуйте другой источник звука или выполните проверку звука в меню настроек.

Как чистить экран телевизора?

Выключите телевизор и отключите его от сети. Используйте мягкую сухую микрофибровую ткань для аккуратного протирания экрана. Не используйте средства для мытья окон, спирт или бумажные полотенца.

Этот телевизор имеет встроенный Wi-Fi?

Нет, H-LED19V15 не имеет встроенного Wi-Fi. Это базовый LED-телевизор без смарт-функций. Для интернет-контента используйте медиаплеер или игровую консоль.

Какой тип пульта ДУ входит в комплект?

В комплекте с телевизором идет стандартный ИК-пульт. Для него требуются 2 батарейки AAA (не входят в комплект).

Как улучшить качество изображения?

Настройте параметры в меню изображения: выберите предустановку, например Кино или Стандарт, или вручную отрегулируйте яркость, контрастность и резкость.

Телевизор не включается. Что делать?

Проверьте подключение шнура питания и розетку. Попробуйте другую розетку. Нажмите кнопку Питание на самом телевизоре (не только на пульте). Если все еще не включается, обратитесь в службу поддержки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H-LED19V15 HYUNDAI

ЦВЕТНОГО ИЗОБРАЖЕНИЯ

ЖИДКОКРИСТАЛЛИЧЕСКИЙ

(LCD)

Table of contents

Dear customer!

Уважаемый покупатель!

Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безопасно пользоваться приобретенным устройством, рекомендуется тщательно изучить настоящее руководство перед подключением и эксплуатацией изделия. Сохраняйте руководство для использования в будущем.

Содержание 14

Перед началом эксплуатации 15

Меры предосторожности 15

Установка 17

Крепление на стену 17

Установка на подставку 17

Подключение 18

Подключение 18

Подключение внешней антенны ..... 18

Прочие подключения 18

Управление устройством 19

Элементы управления 19

Передняя панель 19

Задняя панель 19

Пульт дистанционного управления ..... 20

Установка батареек 20

Общие операции 21

Питание 21

Операции 21

Операции с телетекстом 21

Экранное меню 22

Настройка каналов 22

Настройка изображения 23

Настройка звука 23

Настройка таймера 24

Установки 24

Операции с USB 25

Общая информация 25

Воспроизведения файлов 25

Общая информация 26

Руководство по устранению

неисправностей 26

Источники помех.... 26

Комплект поставки 27

Технические характеристики 28

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Меры предосторожности

- Пожалуйста, извлеките шнур питания из розетки и свяжитесь с сервисной службой в следующих случаях: если в устройстве имеются явные неисправности, например, из него идет дым, чувствуется специфический запах или слышен нехарактерный звук; если внутрь устройства попала жидкость или посторонние предметы; если нет изображения или звука; если поврежден корпус или панель; если Вы пользуетесь устройством согласно инструкции, но оно не работает должным образом.

- Данное изделие может подключаться к розетке питания как без заземляющего третьего контакта, так и с заземляющим третьим контактом.

- Во избежание поражения электрическим током защищайте шнур питания от возможного нажатия на него или защемления, особенно рядом с разъемами.

- Не закрепляйте шнур питания метизами.

- Если Вы не пользуетесь устройством длительное время или в случае грозы обязательно отключайте шнур питания из розетки, а также отключайте все сигнальные кабели от входных разъемов.

- При отключении вилки из розетки всегда-

да держитесь за утолщение на вилке, не касайтесь металлических частей, не тяните за шнур и не ломайте и не перегибайте его, не ремонтируйте, не перекручивайте и не нагревайте.

- Немедленно свяжитесь с сервисным центром, в случае если имеются какие-либо неисправности шнура питания, в нем оголились жилы или он поврежден.

- Замените сетевую розетку, если в нее невозможно вставить вилку или вилка плохо закрепляется в розетке. Иначе могут возникнуть неисправности или произойти несчастные случаи или возгорания.

- Не прикасайтесь к проводам мокрыми руками.

- Запрещается использование розетки, в которую подключено несколько устройств. Перегрузка такой розетки может привести к пожару.

- Место подключения вилки шнура питания к сети 220 В должно оставаться легкодоступным.

- Перед работой с устройством необходимо полностью прочитать и понять все инструкции. Необходимо соблюдать все предупреждения и следовать всем инструкциям, приведенным в настоящем руководстве.

- Пожалуйста, используйте только рекомендованные производителем аксессуары.

Использование других аксессуаров может привести к неисправностям.

• Пожалуйста, проводите все настройки и регулировки только с помощью кнопок на передней и боковой панелях или на пульте дистанционного управления. Ни в коем случае не снимайте заднюю панель и не пытайтесь самостоятельно проводить техническое обслуживание устройства, так как существует опасность поражения электрическим током, а также возможно возникновение неисправностей.
• Не устанавливайте устройство на непрочные или неровные поверхности, тележки, стойки, треноги, кронштейны или столы. Устройство может упасть, в результате чего могут возникнуть неисправности или произойти несчастные случаи. Используйте только те приспособления, которые рекомендованы производителем или продавцом.
• Пожалуйста, устанавливайте устройство на горизонтальной поверхности в местах с хорошей вентиляцией. Не допускайте воздействия на устройство вибрации, прямого солнечного света, высокой температуры, а также попадания пыли и влаги.
• Не ставьте на устройство вазы, сосуды с жидкостью. Попадание жидкости внутрь аппарата может привести к пожару или поломке устройства.
• Не устанавливайте устройство в зоне магнитных волн. Это может привести к поломке устройства. В зоне электромагнитного излучения может наблюдаться искажение изображения.
• Не устанавливайте вблизи устройства источники открытого огня, например, свечи. В случае их падения устройство может быть повреждено или может произойти возгорание.
• Установка телевизора в замкнутое пространство при эксплуатации может сократить срок службы устройства; поэтому необходимо обеспечить минимальную дистанцию между LCD-телевизором и

внутренними границами приспособления под аппарат для нормальной вентиляции (минимум по 10 см свободного пространства со всех сторон).

• Располагайте кабели позади устройства. Не закрепляйте их метизами, не перегибайте, не ремонтируйте и не нагревайте.
• При перемещении телевизора не нажимайте и не касайтесь панели. Не переносите телевизор в положении, при котором экран направлен вверх или вниз.
• Не перемещайте устройство при подключенном проводе питания или других подключенных проводах. Повреждение провода питания, подключенный провод или подключенные устройства могут стать причиной пожара, электрошока или поломки.
• Если устройство тяжелее 18 кг, его должны перемещать не менее 2 человек. При падении устройство может повредиться.
• Слишком сильное нажатие на панель может повредить устройство.
• При длительном использовании может немного повысится температура корпуса устройства. Это явление свидетельствует о теплоотдаче в нормальном рабочем режиме. Однако не позволяйте детям и людям с повышенной температурной чувствительностью касаться устройства.

Все иллюстрации, приведенные в настоящем руководстве, являются схематическими изображениями, которые могут отличаться от реальных объектов.

Установка

Крепление на стену

Для крепления на стену на задней панели телевизора имеются 4 отверстия под винты диаметром 4 мм, расстояние между которыми по вертикали и горизонтали составляет 75 мм. Для крепления телевизора следует использовать настенный кронштейн (кронштейн в комплект поставки не входит и приобретается отдельно). Производитель не несет ответственности за неправильно выполненный монтаж, повлекший повреждение телевизора.

Установка на подставку

Поместите телевизор на твердую плоскую поверхность. Прикройте экран мягкой тканью во избежание его повреждения. Наденьте прорези подставки на крепежные элементы выступающей части в задней нижней части корпуса телевизора, затем прикрепите подставку с помощью трех входящих в комплект поставки винтов, как показано на рисунке ниже.

Подключение

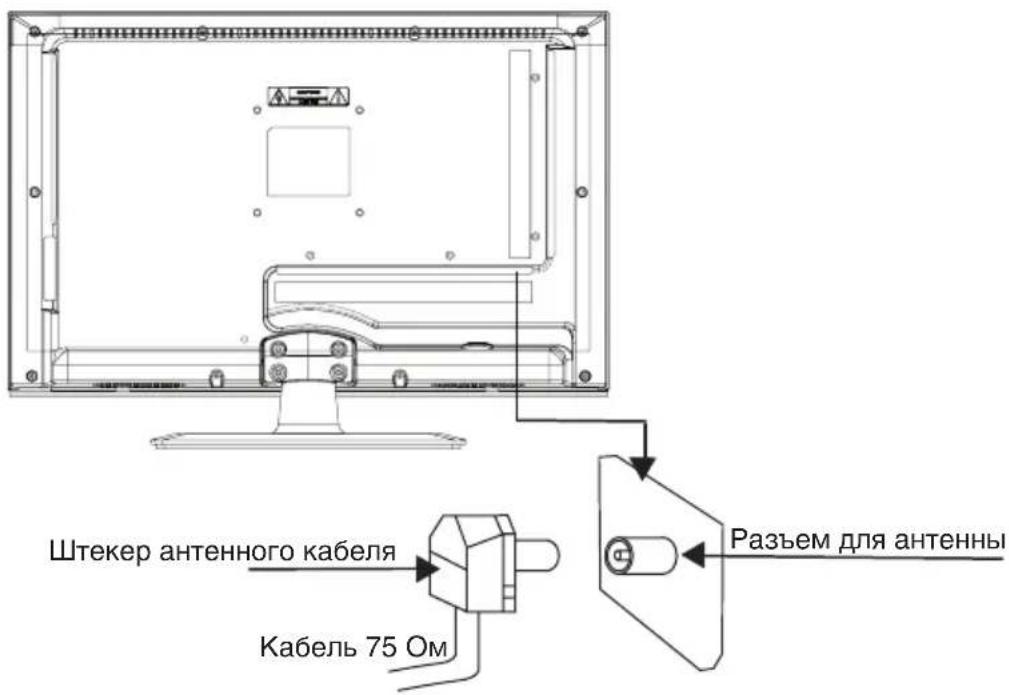

Подключение внешней антенны

Подсоедините антенну к соответствующему разъему. Используйте коаксиальный кабель 75 Ом при подключении внешней антенны.

Прочие подключения

• Подсоедините внешнюю телевизионную антенну или антенну кабельного телевидения к соответствующему разъему телевизора.
• Композитный видеовход телевизора подсоединяется к композитному выходу другого видеооборудования с помощью видеокабеля RCA (не входит в комплект).
• Подсоедините источник аудиосигнала к соответствующим аудиовходам (левый и правый).

• Подсоедините VGA-кабель к VGA порту ПК и к входу PC телевизора; затяните болты по часовой стрелке на обоих концах кабеля.

• Компьютерный аудиовход служит для получения телевизором аудиосигнала с персонального компьютера.

• Если источник видеосигнала имеет HDMI-выход, подключите его к HDMI-входу телевизора, используя специальный HDMI-кабель (не входит в комплект поставки).
• Компонентный видеовход YPbPr служит для получения компонентного видеосигнала от внешнего источника; для подсоединения используется компонентный кабель (в комплект не входит). Для получения аудиосигнала используйте левый и правый аудиовходы телевизора.
• Подсоедините наушники к разъему для наушников. При подсоединенных наушниках звук через динамики телевизора не воспроизводится.

Элементы управления

Передняя панель

1. Датчик ПДУ
2. Индикатор питания

Задняя панель

1. Кнопки СН+/СН-
2. Кнопки VOL+/VOL-
3. Кнопка MENU
4. Кнопка SOURCE
5. Кнопка POWER
6. Выход на наушники
7. Вход HDMI
8. Компьютерный аудиовход
9. Компьютерный видеовход (VGA)
10. Разъем для антенны
11. Компонентный видеовход YPbPr
12. Композитный аудио- видеовход
13. USB-порт

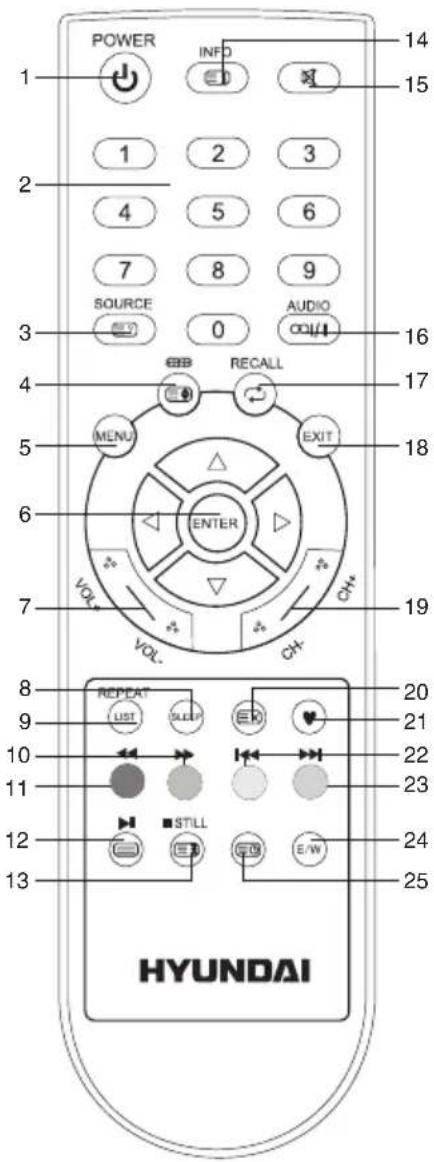

Пульт дистанционного управления

1. Кнопка POWER
2. Кнопки с цифрами
3. Кнопка SOURCE/REVEAL (☐)
4. Кнопка SIZE ( ) ZOOM ( )
5. Кнопка MENU
6. Кнопка ENTER/кнопки курсора (ВЛЕВО/ВПРАВО/ВВЕРХ/ВНИЗ)
7. Кнопки VOL+/VOL-
8. Кнопка SLEEP

9. Кнопка REPEAT

10. Зеленая кнопка/Кнопка ▶▶

11. Красная кнопка/Кнопка
12. Кнопка TEXT ( )
13. Кнопка HOLD (STILL
14. Кнопка INFO/INDEX (31)
15. Кнопка
16. Кнопка AUDIO (ФИ/І)
17. Кнопка RECALL (♀)
18. Кнопка EXIT
19. Кнопки СН+/СН-
20. Кнопка CANCEL (☐)
21. Кнопка ♥
22. Желтая кнопка/Кнопка
23. Голубая кнопка/Кнопка
24. Кнопка Е/М
25. Кнопка SUBPAGE (☐)

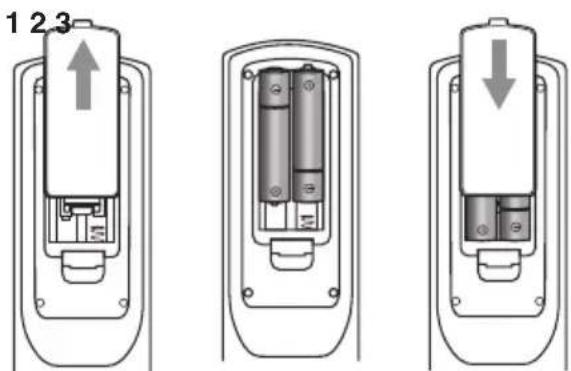

Установка батареек

1. Снимите крышку отсека для батареек на задней части ПДУ.
2. Поместите батарейки в отсек для батареек с правильным соблюдением полярности.
3. Установите крышку отсека на место.

• Вставьте две батарейки AAA/1.5V в отсек для батарей ПДУ. Мощность сигнала, необходимую для приемного датчика, обеспечивается на расстоянии до 8 метров и в пределах 30 градусов влево и вправо.
- Не используйте одновременно новые и использованные батарейки или батарейки разных типов.

Общие операции

Питание

• Подключите вилку кабеля питания в розетку сети питания, при этом индикатор питания должен светиться красным цветом – устройство находится в режиме ожидания. Для включения устройства используйте кнопку POWER на панели телевизора или на ПДУ; при включении из режима ожидания индикатор будет гореть зеленым цветом. Нажмите кнопку POWER ещё раз, чтобы установить устройство в режим ожидания. Для полного отключения устройства от сети извлеките вилку шнура питания из розетки сети питания.
• Не позволяйте телевизору находиться в режиме ожидания длительное время. Если телевизор не используется, отключите его от сети питания.
• В режиме ТВ устройство автоматически перейдет в режим ожидания, если в течение 5 минут будет отсутствовать сигнал. В режиме РС устройство автоматически перейдет в режим ожидания, если в течение 30 секунд будет отсутствовать сигнал.

Операции

• Нажимайте кнопки VOL-/VOL+ для регулирования уровня громкости звука.
• Нажмите кнопку для отключения звука. Для включения звука нажмите эту кнопку повторно или увеличивайте громкость.
• Нажимайте кнопку SLEEP, чтобы выбрать период времени, по истечении которого устройство автоматически отключится (до 240 минут). При установленном времени отключения нажмите кнопку SLEEP; на экране отобразится время, оставшееся до времени автооключения.
• Нажимайте кнопку AUDIO (фы режиме TV для выбора режима звука Stereo, Mono, Dual I, Dual II и Dual I+II (данная операция доступня не для всех ТВ-каналов).
• Нажмите кнопку SOURCE на ПДУ или на панели, затем нажимайте кнопки курсо-

ра ВВЕРХ/ВНИЗ для переключения между следующими источниками сигнала: TV - Component - PC - HDMI - USB - AV.

• Выберите режим TV. Нажимайте кнопки СН-/СН+, чтобы выбрать предыдущий или следующий канал. С помощью кнопок с цифрами 0-9 можно непосредственно выбрать номер нужного канала от 1 до 235.
• Нажмите кнопку RECALL (на ПДУ для переключения между текущим и предыдущим просматриваемым каналами.
• Нажмите кнопку ♥для отображения списка любимых каналов (создание списка каналов описано ниже в параграфе «Настройка каналов»).
• Нажмите кнопку INFO для отображения информации о канале.
• Нажимайте кнопку ZOOM («Д» для выбора формата изображения: 4:3/14:9/16:9/Формат1/Формат2. Набор доступных форматов может различаться в зависимости от источника сигнала.

Операции с телетекстом (опция)

Выберите телеканал, поддерживающий телетекст. Кнопки телетекста на ПДУ имеют следующие функции:

Кнопка TEXT (нажмите для входа в режим TEXT. Нажмите повторно для перехода к смешанному режиму. Нажмите кнопку еще раз для возврата к просмотру телеканала.

Кнопка HOLD (Нажмите, чтобы остановить переход к следующей странице. Нажмите кнопку повторно, чтобы отменить эту операцию.

Кнопка INDEX (З)нажмите для перехода к странице индексов.

Кнопка SIZE (☐) Нажмите для увеличения текста, отображаемого на верхней половине страницы. Нажмите повторно для увеличения нижней половины страницы. Нажмите кнопку еще раз для отображения текста в нормальном размере.

Кнопка REVEAL (Нажмите эту кнопку для отображения скрытой информации. Нажмите эту кнопку повторно, чтобы скрыть

информацию.

Кнопка SUBPAGE (Нажмите эту кнопку для выбора подстраницы. Ввведите номер подстраницы в формате 0001. Нажмите кнопку SUBPAGE для выхода из режима подстраницы.

CANCEL (3) Нажмите эту кнопку, чтобы скрыть телетекст. Нажмите еще раз для отображения телетекста.

E/W: нажимайте для выбора языка телетекста.

Красная/Зеленая/Желтая/Голубая кнопки: Используйте четыре цветовых кнопки для непосредственного перехода на страницу, имеющую цветовой код, которая отображается в нижней части страницы телетекста.

Экранное меню

1. Нажмите кнопку MENU, чтобы вызвать экранное меню настройки.
2. Нажимайте кнопки курсора ВЛЕВО/ВПРАВО на ПДУ или кнопки VOL+/- на панели для выбора нужной страницы меню. Подтвердите нажатием кнопки ENTER на ПДУ или SOURCE на панели.
3. Нажимайте кнопки курсора ВВЕРХ/ВНИЗ на ПДУ или кнопки СН+/- на панели, чтобы выбрать параметр для настройки.
4. Нажимайте кнопки курсора на ПДУ или кнопки VOL+/- или CH+/- на панели, чтобы настроить выбранный параметр.
5. Нажмите кнопку MENU, чтобы вернуться к предыдущей странице меню. Нажмите кнопку EXIT на ПДУ, чтобы выйти из меню.
   Пункты меню, написанные серым шрифтом, не подлежат настройке.

Настройка каналов

КАНАЛЫ

Автопоиск

Система цвета

Система звука

Ручной поиск

Редактирование

^^ Выбрать

Нажмите ENTER для выбора Нажмите MENU для возврата

• Автопоиск: нажмите кнопку ENTER для запуска автоматического поиска и сохранения всех доступных телеканалов.
• Система цвета: выберите систему цвета PAL/SECAM/NTSC/Авто.
• Система звука: выберите систему звука BG/DK/I/M.
• Ручной поиск: выполните настройку и сохранение телеканалов в нужном вам порядке вручную.
• Редактирование: в меню данной опции вы можете сортировать программы, создавать список избранных программ и выполнять другие действия с сохраненными каналами:

Удалить: Выберите канал, который Вы хотите удалить. Нажмите красную кнопку, чтобы удалить выбранный канал.

Переименовать: Выберите канал. Нажмите зеленую кнопку; затем с помощью кнопок курсора ВВЕРХ/ВНИЗ выберите символ. Нажимайте кнопки курсора ВЛЕВО/ВПРАВО для перехода к предыдущему или следующему символам. После введения всех символов имени канала нажмите зеленую кнопку, чтобы подтвердить переименовывание.

Переместить: Выберите канал. Нажмите желтую кнопку; с помощью кнопок курсора выберите позицию, на которую Вы хотите переместить выбранный канал. Нажмите

желтую кнопку для перемещения канала.

Пропустить: Выберите канал. Нажмите голубую кнопку; теперь этот канал будет пропускаться при выборе перелистывании каналов.

Любимые: Выберите канал, который хотите поместить в список любимых каналов. Нажмите кнопку ♥чтобы установить символ ♥напротив выбранного канала. Теперь канал внесен в список любимых.

Настройка изображения


Предустановка

Цветовой тон

Формат

Шумоподавление

Экран

^^ Выбрать

Нажмите ENTER для выбора Нажмите MENU для возврата

• Предустановка: Яркий/Стандартный/Мягкий/Пользовательский. Когда выбран режим Пользовательский, Вы можете регулировать контрастность, яркость, насыщенность, оттенок (настройка оттенка доступна только для системы NTSC), резкость.
• Цветовой тон: Нормальный/Теплый/Пользовательский/Холодный.
• Формат: выберите формат изображения 4:3/14:9/16:9/Формат1/Формат2. Набор доступных форматов может различаться в зависимости от источника сигнала.
• Шумоподавление: Выберите режим коррекции цветовых шумов в случае если сигнал плохой.
• Экран (только в режиме PC-RGB).

При использовании телевизора в качестве компьютерного монитора рекомендуется использовать резрешение ПК 1024x768(60 Hz):

Автонастройка: автоматическая установка параметров.

Гор. центровка: отрегулируйте горизонтальную позицию изображения.

Верт. центровка: отрегулируйте вертикальную позицию изображения.

Размер: отрегулируйте частоту смены изображения.

Фаза: отрегулируйте фазу, если символы имеют низкую контрастность или изображение мерцает.

Настройка звука

ЗВУК

Предустановка

Баланс

APY звука

Объемный звук

^^ Выбрать

Нажмите ENTER для выбора

Нажмите MENU для возврата

• Предустановка: Театр/Музыка/Спорт/Пользовательский/Стандартный. Когда выбран режим Пользовательский, Вы можете регулировать частоту.
• Баланс: отрегулируйте баланс между правым и левым динамиками.
• АРУ звука: включите или отключите автоматическую регулировку громкости. Громкость автоматически остается на прежнем уровне при переключении каналов. Это делается во избежание необходимости регулирования громкости для каждого канала отдельно, поскольку громкость звука на канале по умолчанию устанавливается вещательной компанией этого канала.
• Объемный звук: включите/отключите эффект объемного звука.

Настройка таймера

ТАЙМЕР

Часы

Время ВЫКЛ.

Время ВКЛ.

Таймер сна

Автоотключение

Выбрать

Нажмите ENTER для выбора Нажмите MENU для возврата

• Часы: настройте текущее время.
• Время выключения: задайте время автоматического отключения телевизора (эта функция недоступна в режиме источника USB).
• Время включения: задайте время автоматического включения телевизора. Для срабатывания этой функции телевизор должен находиться в режиме ожидания (эта функция недоступна в режиме источника USB).
• Таймер сна: задайте период времени, по истечении которого телевизор автоматически выключится (эта функция недоступна в режиме источника USB).
• Автоотключение: выберите период времени, по истечении которого телевизор автоматически отключится при отсутствии каких-либо операций.

Установки

ОПЦИИ

Язык

Прозрачность

Синий экран

Блок. кнопок

Напоминание о здоровье

Сброс

^^ Выбрать

Нажмите ENTER для выбора Нажмите MENU для возврата

• Язык: выберите язык экранного меню.
• Прозрачность: отрегулируйте прозрачность окна экранного меню.
• Синий экран: включите или отключите активацию синего фона при отсутствии сигнала.
• Блокировка кнопок: установите ВКЛ, чтобы заблокировать кнопки на панели телевизора от нажатий. Для снятия блокировки выберите ВЫКЛ либо нажмите и удерживайте любую кнопку на панели в течение 5 минут.
• Напоминание о здоровье: при активации данной опции каждые два часа на экране будет возникать надпись, напоминающая о необходимости сделать перерыв в просмотре телевизора.
• Сброс: сброс выполненных настроек до заводских значений.

Экранное меню Вашего телевизора

может быть изменено без предварительно- го уведомления и, следовательно, отличать- ся от меню, представленного в настоящем Руководстве.

Операции с USB

Общая информация

- Данное устройство поддерживает видеофайлы с расширением 3GP, ASF, AVI, MKV, MPG, DAT, M2TS, MP4, TS, VOB, с видеокодеками WMV V9, DIVX, H263, MPEG-4, MPEGII, XVID и аудиокодеками PCM, WAV, WMA, MP3, DD(AC3). Разрешение видеоизображения должно быть не более 1280x720.

Приведенный выше список расширений и кодеков является только информативным и не является обязательством по чтению всех файлов с указанными расширениями и кодеками.

- Поддержка USB: версия USB 2.0, максимальный объем 500 Гб; файловые системы NTFS, FAT16, FAT32. Питание USB: 5 В постоянного тока, 500 мА. Корректная работа устройства гарантирована только при использовании лицензионных USB-накопителей известных производителей. Воспроизведение некоторых форматов аудио, видео и изображений может не поддерживаться.

Согласно стандарту USB 1.1/2.0 использование USB-устройства с током потребления более 500 мА не рекомендуется без использования дополнительного источника питания. Подключение без дополнительного питания USB-носителей, потребляющих ток, который превышает данное значение, а также неисправных USB-носителей может вызвать механические или термические изменения элементов конструкции данного устройства, а также выход из строя внутренних элементов защиты USB-порта. Такие повреждения не являются гарантийным случаем.

Внимание: использование внешних USB-устройств, содержащих файлы с расширением BIN в корневой директории, может привести к сбоям в работе устройства или к повреждению программного обеспечения.

Воспроизведение файлов

• Вставьте USB-накопитель в USB-порт данного устройства. Выберите источник сигнала USB и нажмите кнопку ENTER на ПДУ или кнопку VOL+/VOL- на панели. На дисплее отобразится интерфейс воспроизведения файлов с USB, в котором Вы можете выбрать с помощью кнопок курсора ВЛЕВО/ВПРАВО и кнопки ENTER воспроизведение музыки, фото, видео или текстов.
• Для возврата на предыдущий уровень меню выберите «Возврат» и нажмите кнопку ENTER на ПДУ или кнопку CH+/CH- на панели.
• В меню содержимого нажимайте кнопки курсора, чтобы выбрать папку или файл, затем нажмите кнопку ENTER или нажмите и удерживайте кнопку CH+/CH- на панели, чтобы войти в выбранную папку. Тем же образом выберите файл, который хотите просмотреть или прослушать. При выделении файла информация об этом файле будет отображаться в правой части экрана, а миниатюра изображения будет показана в центре (недоступно для аудиофайлов). Нажмите кнопку ▶На ПДУ или нажмите и удерживайте кнопку CH+/CH- на панели для воспроизведения файла.
• Во время воспроизведения нажмите кнопку INFO; в нижней части экрана отобразится меню управления воспроизведением, в котором Вы можете выбирать операции с помощью кнопок курсора ВЛЕВО/ВПРАВО на ПДУ и подтвердить выполнение этой операции кнопкой ENTER на ПДУ.
• Выбрав файл, Вы можете удалить его с носителя; для этого нажмите красную кнопку на ПДУ, затем кнопку ENTER для подтверждения.
• Во время воспроизведения нажмите кнопку, чтобы установить воспроизведение на паузу или продолжить его. Нажмите

кнопку ■ для остановки воспроизведения.

• При воспроизведении файлов с изображениями, видео- и аудиофайлов нажимайте кнопку REPEAT для выбора режима повторного воспроизведения.
• При воспроизведении аудиофайлов нажимайте кнопки ◀ для ускоренного воспроизведения назад или вперед. Для выбора предыдущего или следующего файла нажимайте кнопки ◀ ◀
• При воспроизведении текстовых файлов нажимайте кнопки кнопки СН+/СН- для про-листывание.
• Нажмите кнопку EXIT, чтобы остановить воспроизведение и вернуться на предыдущий уровень меню.

Руководство по устранению неисправностей

Ниже приводится таблица, в которой описаны простые меры, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру.

Неисправность	Причина Решение
Изображение и звук отсутствуют, индикатор не горит	Шнур питания не подсоединен.Контрастность, яркость, резкость, цвет и громкость установлены на минимальное значение или телевизор находится в беззвучном режиме.	Подсоедините шнур питания.Установите нужное значение контрастности, яркости, резкости, цвета и громкости.
Изображение и звук низкого качества	Параметры изображения настроены неверно.Установлена неверная система цвета.Установлена неверная система звука.	Отрегулируйте параметры изображения.Установите правильную систему звука.
Изображение в режиме VGA некорректное	Параметры разрешения на компьютере установлены неправильно.	Отрегулируйте параметры разрешения компьютера.
Изображение «заснеженное»	Сигнал низкого качества.	Используйте исправный и качественный кабель.
Синий фон	Отсутствует видео сигнал или кабель плохо подсоединен/не подсоединен.	Подсоедините кабель должным образом.
Звук отсутствует	Отсутствует аудио сигнал или кабель плохо подсоединен/не подсоединен.	Подсоедините кабель должным образом.Установите правильную сигнальную систему.
ПДУ не работает	Батарейки установлены неправильно или устарели.	Убедитесь, что полярность соблюдена.Замените батарейки на новые.

Источники помех

В Вашем телевизоре приняты все самые современные меры для устранения возможных помех, тем не менее, изображение может искажаться под воздействием местных электромагнитных излучений. Лучше всего в подобных случаях попытаться перенести телевизор в другое место и подвести к нему лучшую антенну.

• РАДИОЧАСТОТНЫЕ ПОМЕХИ

Появление на изображении ряби может свидетельствовать о наличии вблизи телевизора коротковолнового радиопередатчика или радиоприемника.

• МЕДИЦИНСКОЕ ОБОРУДОВАНИЕ

Появление на экране «елочки» или частичное исчезновение изображения может быть связано с работой медицинского оборудования в близлежащей больнице или клинике.

• «СНЕГ» НА ЭКРАНЕ

В зоне приема слабых сигналов отдаленных телевизионных станций изображение становится нестабильным, а на экране появляются мерцающие белые пятна, так называемый эффект «падающего снега». В этом случае помогает более точная настройка антенны и применение антенного усилителя.

• ФАНТОМНЫЕ ИЗОБРАЖЕНИЯ

Появление на экране нескольких контуров изображения объясняется тем, что телевизионный сигнал отражается от окружающих построек, холмов, самолетов и других объектов. Свести такой эффект к минимуму можно, изменив направление антенны.

• АВТОМОБИЛЬНЫЕ ДВИГАТЕЛИ

Работающие неподалеку автомобильные двигатели и электромоторы могут создавать помехи в изображении в виде небольших полосок или дрожания изображения на экране.

Комплект поставки

1. Телевизор 1 шт
2. Пульт дистанционного управления 1 шт
3. Батарея 2 шт
4. Подставка 1 шт
5. Винт 3 шт
6. Информация для потребителя 1 шт
7. Гарантийный талон 1 шт
8. Руководство по эксплуатации 1 шт

Технические характеристики

Размер (диагональ) 19" (47 см)

Время отклика 5 мс

Разрешение 1366 x 768

Формат экрана 16:9

Система цветности PAL, SECAM

Система звука B/G, DK, I

Стереозвук NICAM 2 x 2 Вт

Компонентный видеовход +

Аудио-видео вход RCA +

USB-порт +

VGA-вход +

Компьютерный аудиовход +

HDMI-вход +

Экранное меню на русском и английском

языках +

Прогрессивная развертка +

Цифровой гребенчатый фильтр 3D

Таймер «сна» +

Количество каналов 235

Телетекст 1000 страниц

Воспроизведение аудио-, фото- и

видеофайлов через USB +

Класс защиты от поражения

электрическим током II

Диапазон номинальных напряжений

питания телевизора \~100–240 В; 50/60 Гц

Потребляемая мощность телевизора 25 Вт

Потребляемая мощн-ть в режиме ожидания менее 1 Вт

Размеры устройства: с подставкой 439 x 140 x 319 мм

без подставки 439 x 52 x 282 мм

Вес нетто/брутто 2,8 кг/4,6 кг

ЖК-панель является высокотехнологичным устройством, содержащим множество тонкопленочных транзисторов, которые дают четкие детали изображения. В некоторых случаях могут появляться неактивные точки на экране, которые имеют постоянный цвет (синий, зеленый, красный, черный или белый). Это не является дефектом и не влияет на характеристики Вашего телевизора.

Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные геометрические размеры имеют приблизительные значения.

H-LED19V15_IM_01
