Тип продукта	Домашний кинотеатр
Модель	H-HT5115
Бренд	Hyundai
Размеры основного блока	360 x 280 x 45 мм
Размеры каждого динамика	122 x 82 x 75 мм
Размеры сабвуфера	272 x 160 x 240 мм
Вес нетто/брутто	6.9 кг / 8.6 кг
Электропитание	220 В, 50 Гц
Потребляемая мощность	175 Вт
Выходная мощность усилителя	5 x 25 Вт + 50 Вт (сабвуфер)
Поддерживаемые типы дисков	DVD, DVD±R/RW, VCD, CD, CD-R/RW, HDCD, MP3, JPEG, Kodak Picture CD, DivX
Поддержка USB	Да, до 8 ГБ
Видеовыходы	Композитный, компонентный (YUV), S-Video, SCART
Аудиовыходы	Стерео аналоговый, коаксиал цифровой, линейный выход, клеммы для колонок
Аудиовходы	Линейный вход (стерео RCA)
Радиотюнер	FM, 64-108 МГц, 40 предустановок
Форматы воспроизведения	MP3, MPEG4 (DivX/XviD), JPEG, CDDA, VCD
Встроенный Dolby Digital	Да, с цифровым выходом DTS (коаксиал)
Функция караоке	Да, с входом для микрофона
Риппинг (CD на USB)	Да, формат MP3
Функция копирования (диск на USB)	Да
Языки OSD	Английский, русский
Батарейки для пульта ДУ	2 x AAA 1.5 В
Комплектация	Сабвуфер, 5 спутниковых колонок, пульт, AV-кабель, FM-антенна, кабели для колонок, батарейки, руководства

Часто задаваемые вопросы - H-HT5115 HYUNDAI

Как подключить домашний кинотеатр к телевизору?

Используйте композитный (желтый), компонентный (YUV), S-Video или SCART выход на устройстве, чтобы соответствовать входу телевизора. Для аудио используйте стерео аналоговые выходы или цифровой коаксиальный выход. Убедитесь, что устройство и телевизор выключены перед подключением.

Какие форматы дисков поддерживает H-HT5115?

Он поддерживает DVD, DVD±R/RW, VCD, CD, CD-R/RW, HDCD, MP3, JPEG, Kodak Picture CD и MPEG4 (DivX/XviD).

Можно ли воспроизводить файлы с USB-накопителя?

Да, вставьте USB-накопитель (до 8 ГБ) в USB-порт. Нажмите кнопку USB/DISC для переключения в режим USB. Поддерживаемые форматы: MP3, MPEG4 и JPEG.

Как настроить радиостанции?

Выберите режим TUNER с помощью кнопки SOURCE SELECT. Нажмите SEARCH+/- для поиска станции, затем нажмите MEMORY и номерную кнопку для сохранения. Вы также можете использовать AUTO для автоматического сканирования и сохранения станций.

Что делать, если пульт дистанционного управления не работает?

Проверьте батарейки и замените их при необходимости. Убедитесь, что пульт направлен на датчик в пределах 8 метров и под углом до 30 градусов. Уберите препятствия и попробуйте снова.

Как использовать функцию караоке?

Подключите микрофон к гнезду MIC на передней панели. Вставьте караоке-диск и настройте параметры в меню системы в разделе Karaoke. Нажмите AUDIO для переключения оригинального вокала.

Можно ли скопировать музыку с CD на USB-накопитель?

Да, вставьте CD и USB-накопитель. Во время воспроизведения CD нажмите MENU/RIP. Выберите треки, установите битрейт (по умолчанию 128 кбит/с) и выберите Start для риппинга в формат MP3.

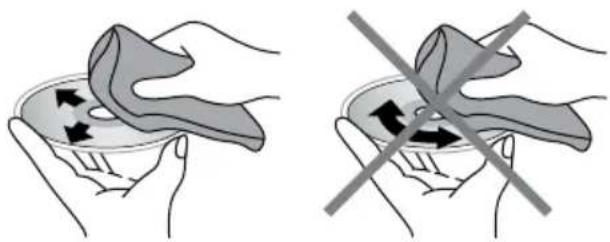

Как очистить диск?

Аккуратно протрите отпечатки пальцев мягкой тканью от центра к краям. Не используйте химические вещества, такие как растворитель, бензин или антистатические спреи; они могут повредить диск.

Почему нет изображения на телевизоре?

Проверьте подключение видеокабеля. Убедитесь, что вход телевизора соответствует используемому выходу. При использовании компонентного или SCART проверьте настройку Video Output в меню системы. При необходимости нажмите V-MODE на пульте для переключения режимов.

Как сбросить устройство до заводских настроек?

В меню настройки Preferences выберите Default и подтвердите. Общий пароль для сброса: 136900.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H-HT5115 HYUNDAI

Руководство по эксплуатации Instruction

Table of contents

Dear customer!

Уважаемый покупатель!

Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безопасно пользоваться приобретенным устройством, рекомендуется тщательно изучить настоящее руководство перед подключением и эксплуатацией изделия. Сохраняйте руководство для использования в будущем.

Содержание 20

Перед началом эксплуатации 21

Меры предосторожности 21

Поддерживаемые форматы 22

Подключение 23

Подключение 23

Управление устройством.... 24

Элементы управления 24

Передняя панель 24

Задняя панель 24

Пульт дистанционного управления ..... 25

Установка батареек 25

Функции кнопок 26

Standby 26

Open/Close 26

USB/DISC 26

Copy/Title 26

Subtitle 26

Angle 26

Menu/Rip 26

Воспроизведение/Пауза 26

Кнопки курсора 26

Кнопки с цифрами 26

Enter 26

Stop 26

Step 26

Перемотка вперед 27

Перемотка назад 27

Предыдущий/следующий 27

Prog 27

Select source 27

Setup 27

Goto 27

Repeat 27

V-Mode 27

A-B 27

Audio 27

Приглушение звука 27

Volume+/- 28

OSD 28

Zoom 28

A-Mode 28

S-Effect 28

Tone 28

Key+/- 28

CH-Level 28

Настройка системы 28

Страница общих установок 28

Страница аудио установок 29

Установки Dolby Digital 31

Страница установок видео 32

Настройка предпочтений 32

Прочие операции 33

Операции с радио 33

Kapaoke 33

Операции с USB 33

Воспроизведение файлов MP3/

сжатых форматов видео 33

Воспроизведение JPEG 34

Функция Ripping 35

Копирование данных 36

Удаление файлов с USB 36

Общая информация 37

Обращение с компакт-дисками 37

Чистка дисков 37

Комплект поставки 37

Руководство по устранению

неисправностей 38

Технические характеристики 39

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Меры предосторожности

Предупреждение о наличии высокого напряжения внутри устройства.

Напоминание о проведении всех действий в соответствии с инструкциями.

Вежание риска поражения электрическим током или пожара не открывайте корпус изделия.

Обращайтесь к квалифицированному персоналу.

Изделие принадлежит к лазерной продукции 1 класса.

- Для предотвращения риска возгорания или удара током избегайте попадания в устройство воды и эксплуатации устройства в условиях высокой влажности.

- Устройство содержит компоненты под высоким напряжением и лазерную систему, поэтому не пытайтесь самостоятельно открывать и ремонтировать устройство. Лазерный луч опасен при снятой крышке корпуса.

- При перемещении устройства из холод-

ного места в теплое и наоборот на лазерной головке может образоваться конденсат и устройство не будет работать должным образом. В этом случае перед началом воспроизведения включите устройство на 1-2 часа без диска для прогрева до комнатной температуры.

- Не пытайтесь открывать или закрывать лоток для загрузки дисков вручную.

- Отключайте питание устройства только при отсутствии диска.

- Выключайте устройство из розетки, если Вы не собираетесь использовать его в течение долгого времени.

- Перед включением устройства убедитесь, что оно подключено правильно, установите на минимум уровень громкости усилителя и динамиков Вашей аудиосистемы. Регулируйте уровень громкости только после начала воспроизведения, чтобы избежать повреждения аудиосистемы.

- Подключайте устройство только к сети с параметрами, соответствующими напряжению питания аппарата.

- Устанавливайте устройство горизонтально; обеспечивайте хорошую вентиляцию, не закрывайте отверстия, предназначенные для отвода тепла.

- Не ставьте посторонние предметы на корпус устройства; это может стать причи-

ной некорректной работы устройства.

• Устройство должно находиться в сухом и проветриваемом месте. Исключайте нахождение устройства вблизи нагревательных приборов, не подвергайте воздействию солнечного света, механической вибрации, влажности и пыли.
• Не используйте для чистки корпуса устройства жидкие чистящие средства, абразивные материалы или органические соединения (алкоголь, бензин и др.).

- Для ремонта и технического обслуживания устройства обращайтесь в сервисные центры.

Все иллюстрации, приведенные в настоящем руководстве, являются схематическими изображениями, которые могут отличаться от реальных объектов.

Поддерживаемые форматы

Тип дисков Символ Содержимое
DVD		Сжатое цифровое аудио - видео
MPEG4 (DivX)		Сжатое цифровое аудио - видео
Video-CD (VCD)		Сжатое цифровое аудио - видео
HDCD		Сжатое цифровое аудио
CDDA		Цифровое аудио
MP3		Сжатое цифровое аудио
Kodak Picture CD		Сжатое цифровое статическое изображение
JPEG		Сжатое цифровое статическое изображение

Подключение

Перед началом подключения устройства к другому оборудованию убедитесь, что электропитание отключено.

Данное устройство оснащено следующими разъемами:

Композитный видео разъем

Используйте аудио-видео кабель с желтым разъемом для подключения видео выхода данного устройства к видео входу телевизора/монитора.

Компонентный видеовыход

Для подключения компонентного выхода устройства к входным разъемам на телевизоре или мониторе используются все три провода аудио-видео кабеля.

S-Video

Выходной разъем S-Video устройства соединяется с таким же входным разъемом на телевизоре или мониторе посредством кабеля S-Video.

SCART

Используйте 21-контактный SCART кабель для подключения SCART выхода данного устройства к SCART входу телевизора/монитора.

Коаксиальный цифровой аудио выход

Для соединения этого выхода устройства с разъемом внешнего устройства, используется специальный коаксиальный кабель.

Стерео аудио выход

Для подключения звуковых входов телевизора или аудио-видео усилителя к аудио разъемам устройства используется пара проводов аудио кабеля (красный-правый канал, белый-левый).

Подключение динамиков

С помощью специальных кабелей, входящих в комплект, подсоедините выходы для динамиков на задней панели устройства к соответствующим разъемам динамиков.

Линейный вход

Домашний театр оснащен дополнительными аудио разъемами. Вы можете подключить к нему дополнительные внешние устройства, такие как DVD-, CD-плеер и др. Используйте аудио кабель (красный-правый, белый-левый) для подсоединения стерео аудио разъемов внешнего устройства к стерео входам (LINE IN) театра. Соответствующий источник сигнала (LINE IN) станет доступен при нажатии кнопки SOURCE SELECT.

• Подключение следует выполнять в соответствиями с разъемами, имеющимися на подключаемом оборудовании. Не подключайте все виды разъемов одновременно, это может отрицательно повлиять на качество изображения или звука.

- Параметры настройки должны быть выполнены в соответствии с разъемом, через который проигрыватель подключается к внешним устройствам.

Элементы управления

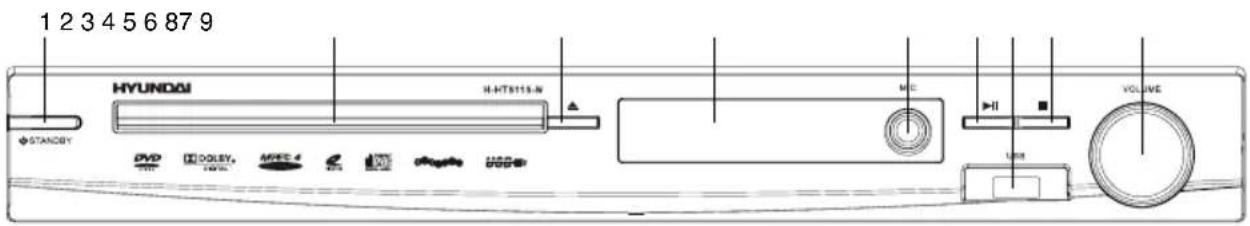

Передняя панель

1. Кнопка STANDBY
2. Лоток для дисков
3. Кнопка OPEN/CLOSE
4. Дисплей
5. Разъем для микрофона
6. Кнопка
7. USB-порт
8. Кнопка
9. Регулятор VOLUME

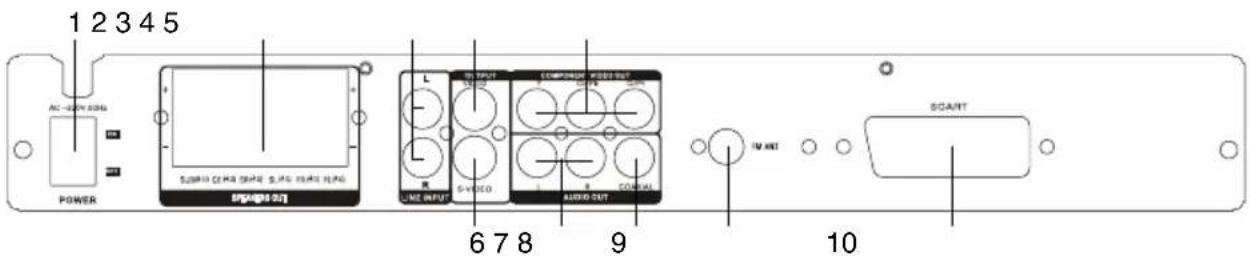

Задняя панель

1. Выключатель питания POWER
2. Разъем для динамиков
3. Линейный вход
4. Композитный видео выход
5. Компонентный видео выход
6. S-Video выход
7. Стереоаудиовыход
8. Цифровой коаксиальный видео выход
9. Разъем для FM-антенны
10. Разъем SCART

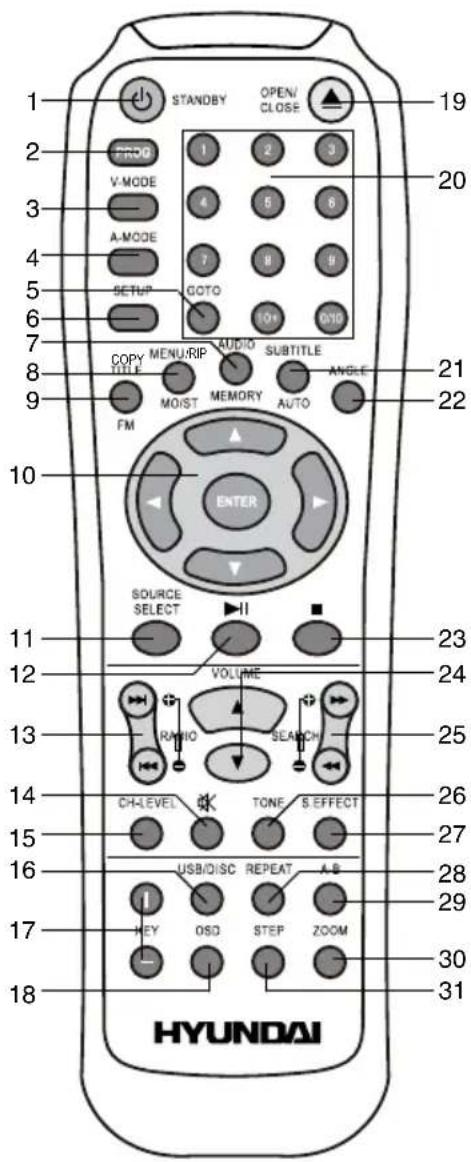

Пульт дистанционного управления

1. Кнопка STANDBY
2. Кнопка PROG
3. Кнопка V-MODE
4. Кнопка А-MODE
5. Кнопка GOTO
6. Кнопка SETUP
7. Кнопка AUDIO/MEMORY
8. Кнопка MENU/RIP/MO/ST

9. Кнопка TITLE/COPY/FM

10. Кнопка ENTER/Кнопки курсора

11. Кнопка SOURCE SELECT
12. Кнопка
13. Кнопки | «КВД+/-
14. Кнопка
15. Кнопка CH-LEVEL
16. Кнопка USB/DISC
17. Кнопки KEY+/-
18. Кнопка OSD
19. Кнопка OPEN/CLOSE
20. Кнопки с цифрами
21. Кнопка SUBTITLE/AUTO
22. Кнопка ANGLE
23. Кнопка
24. Кнопки VOLUME+/-
25. Кнопки /SEARCH+/-
26. Кнопка TONE
27. Кнопка S.EFFECT
28. Кнопка REPEAT 30. Кнопка ZOOM
29. Кнопка А-В 31. Кнопка STEP

Установка батареек

1. Снимите крышку отсека для батареек на задней части ПДУ.
2. Поместите батарейки в отсек для батареек с правильным соблюдением полярности.
3. Установите крышку отсека на место.

• Вставьте две батарейки AAA/1.5V в отсек для батарей ПДУ. Мощность сигнала, необходимую для приемного датчика, обеспечивается на расстоянии до 8 метров и в пределах 30 градусов влево и вправо.
- Не используйте одновременно новые и использованные батарейки или батарейки разных типов.

Функции кнопок

STANDBY

Нажмите эту кнопку, чтобы устройство перешло в режим ожидания. Нажмите кнопку STANDBY, чтобы включить устройство. Для полного отключения питания устройства нажмите выключатель питания POWER на задней панели.

OPEN/CLOSE

Нажмите кнопку OPEN/CLOSE, лоток для дисков откроется. Поместите диск в лоток маркированной стороной вверх. Нажмите кнопку OPEN/CLOSE повторно, чтобы закрыть лоток для дисков.

USB/DISC

С помощью этой кнопки выберите активный носитель (диск/USB).

COPY/TITLE

• При воспроизведении DVD диска на- жмите кнопку COPY/TITLE для перехода к меню разделов диска.
• При воспроизведени диска МРЗ нажмите кнопку COPY/TITLE для включения функции копирования файлов.

SUBTITLE

При воспроизведении DVD диска с субтитрами на нескольких языках, нажимая кнопку SUBTITLE можно изменять их циклически, чтобы выбрать нужный.

ANGLE

При воспроизведении DVD диска со сценами, записанными более чем под одним углом зрения, нажимайте кнопку ANGLE для выбора требуемого угла.

MENU/RIP

• При воспроизведении DVD диска на- жмите кнопку MENU один раз для перехода к главному меню диска.
• При воспроизведении дисков SVCD,

VCD2.0 после загрузки диска плеер автоматически отобразит меню глав диска (если активирована функция PBC – управление воспроизведением). Также это меню может быть вызвано нажатием кнопки MENU.

- Когда USB-накопитель загружен в устройство, нажмите эту кнопку для входа в меню функции Ripping.

▶II (Воспроизведени/Пауза)

При воспроизведении диска нажмите кнопку ▶ для приостановки воспроизведения; нажмите повторно эту кнопку для возобновления воспроизведения.

Кнопки курсора

Используйте кнопки курсора для перемещения по меню.

Кнопки с цифрами

Используйте кнопки с цифрами для ввода чисел (напр., номер главы/раздела, время воспроизведения и др.).

ENTER

Нажимайте кнопку ENTER для подтверждения выбранной опции.

(Стоп)

При воспроизведении DVD/VCD/CD дисков, нажмите кнопку ☐дин раз - устройство запомнит точку остановки, и при последующем запуске данного диска воспроизведение начнется с этой точки. Нажмите кнопку ▶для продолжения воспроизведения. Нажмите кнопку ▶дважды для полной остановки воспроизведения без запоминания точки остановки.

Данная функция активна только при выборе ВКЛ для пункта Последняя память на странице общих настроек.

STEP

При воспроизведении DVD, VCD дисков нажимайте кнопку STEP для покадрового воспроизведения. Нажмите кнопку ▶ для возврата к нормальному воспроизведению.

▶▶ (Перемотка вперед)

Нажмите эту кнопку для быстрой про- крутки вперед. При каждом нажатии ско- рость воспроизведения будет изменяться.

◀◀ (Перемотка назад)

Нажмите эту кнопку для быстрой про- крутки назад. При каждом нажатии ско- рость воспроизведения будет изменяться.

◀◀/▶(Предыдущий/Следующий)

• При воспроизведении DVD дисков на- жмите кнопку ◀◀◀ для перехода к предыду- щей главе.
• При воспроизведении SVCD, VCD, CD дисков нажмите кнопку ◀◀ для перехода к предыдущему треку.
• При воспроизведении DVD дисков нажмите кнопку ▶▶▶ для перехода к следующей главе.
• При воспроизведении SVCD, VCD, CD дисков нажмите кнопку ▶▶| для перехода к следующему треку.

PROG

• Если диск содержит два или более треков, разделов или глав, с помощью кнопки PROG Вы можете запрограммировать порядок воспроизведения. При нажатии этой кнопки Вы входите в меню программирования.
• С помощью кнопок с цифрами введите номер трека, раздела или главы. Используйте кнопки курсора для перемещения на пункт НАЧАТЬ. Нажмите кнопку ENTER для запуска воспроизведения программы. Для отмены программирования нажмите кнопку PROG.

Для дисков МРЗ программирование

невозможно.

SELECT SOURCE

Нажимайте эту кнопку для выбора источника сигнала: TUNER (радио) => LINE (линейный вход) => DVD (диск).

SETUP

Нажмите кнопку SETUP для входа или выхода из меню настроек устройства.

GOTO

Нажмите кнопку GOTO, чтобы войти в меню параметров воспроизведения. С помощью кнопок курсора выберите параметр (номер главы/раздела/трека, время воспроизведения диска и др.), затем нажимайте кнопки с цифрами, чтобы ввести значение для выбранного параметра. Воспроизведение начнется с учетом введенных данных после нажатия кнопки ENTER.

REPEAT

Нажмите кнопку REPEAT для повторного воспроизведения трека, раздела, заголовка или всего диска. Доступные режимы повтора различаются в зависимости от типа используемого диска.

V-MODE

Нажимайте эту кнопку для выбора режима видео.

A-B

• Нажмите кнопку А-В для выбора начальной точки (А) фрагмента для повтора. Нажмите повторно кнопку А-В для выбора конечной точки (В).
• Нажмите кнопку А-В в третий раз для отмены повтора и возврата к нормальному воспроизведению.

AUDIO

• При воспроизведении DVD диска с несколькими языками аудио, нажмите эту кнопку для выбора требуемого языка.
• При воспроизведении VCD диска нажимайте эту кнопку для выбора режима воспроизведения аудиоканалов (Левый/Правый/Смешанное моно/Стерео).

(Приглушение звука)

Нажмите эту кнопку; звук перестанет воспроизводиться. Нажмите кнопку повторно для восстановления звука.

VOLUME+/-

Нажимайте кнопки VOLUME+/- для увеличения или уменьшения уровня громкости звука.

OSD

Нажимайте кнопку OSD для отображения на экране различной информации о текущем воспроизведении: истекшее/оставшееся время главы/раздела и др.

ZOOM

Во время воспроизведения DVD, VCD дисков нажимайте кнопку ZOOM для изменения размеров изображения. Используйте кнопки курсора для перемещения по увеличенному изображению.

A-MODE

Нажимайте эту кнопку для переключения между стерео и пятиканальным воспроизведением аудио.

S-EFFECT

Нажимайте эту кнопку для переключения между доступными звуковыми эффетками.

При воспроизведении диска Dolby

5.1 рекомендуется отключить звуковые эффекты для получения полноценного пятиканального звучания.

TONE

Нажмите для выбора параметра BASS (низкие частоты) или TREBLE (высокие частоты), затем с помощью кнопок VOLUME+/- отрегулируйте выбранный параметр.

KEY+/-

Нажимайте эти кнопки для изменения тональности при воспроизведении караоке.

CH-LEVEL

Нажимайте эту кнопку для выбора канала аудио, затем с помощью кнопок VOLUME+/- отрегулируйте громкость выбранного канала.

Настройка системы

1. Нажмите кнопку SETUP, чтобы войти в меню Настройки системы. Для выхода из меню нажмите повторно кнопку SETUP.

2. С помощью кнопок / выберите страницу настроек: Общие установки, Аудио установки, Установки Dolby Digital, Установки видео, Настройки предпочтений.

3. Нажмите кнопку ▲, чтобы войти на выбранную страницу настроек.

4. С помощью кнопок / ▲/ выберите параметр, который Вы хотите настроить.

5. Нажмите кнопку ▶, чтобы войти в список настроек. Используйте кнопки и для выбора нужных настроек из списка; для подтверждения выбора нажмите кнопку ENTER. Для возвращения к списку настроек нажмите кнопку ▶.

6. Чтобы вернуться к списку страниц на-

строек, нажмите кнопку Некоторые пункты меню, соответствующие предоставленным режимам, помечены серым и не могут быть выбраны. Введенные установки сохраняются и после выключения питания.

Страница общих установок

Общие	Звук Doby Видео Личные
Страница общих установок
Формат ТВВыбор камерыЭкранное менюСубтитрыЗаставкаПоследняя память

• Формат ТВ

4:3 PS: Когда устройство подключено к обычному телевизору, широкоэкранное изображение воспроизводится на всем экране, но часть его образуется.

4:3 LB: Когда устройство подключено к обычному телевизору, широкоэкранное изображение воспроизводится так, что сверху и снизу появляются черные полосы.

16:9: Используйте этот режим, если устройство подключено к обычному телевизору и вы хотите чтобы изображение было сжато.

- Выбор камеры

При выборе в данной опции положения ВКЛ на дисплее будет отображаться символ угла обзора при воспроизведении дисков, имеющих сцены, снятые под несколькими углами.

- Экранное меню

Выбор языка экранного меню (русский, английский).

- Субтитры

Эта функция не работает, если диск не имеет субтитров. Если функция субтитров выключена, нажмите кнопку SUBTITLE на ПДУ для включения функции. Установка по умолчанию - ВКЛ.

- Заставка

Если функция ЗАСТАВКА включена, устройство включено и диск не воспроизводится в течение нескольких минут, то на экране появляется движущаяся заставка и через несколько минут устройство переходит в спящий режим. Вы можете нажать кнопку STANDBY на ПДУ для того, чтобы активировать работу устройства.

- Последняя память

Если эта функция включена, плеер может запомнить время, на котором остановился просмотр. При следующем включении Вы можете начать воспроизведение с момента, содержащегося в памяти.

Страница аудио установок

Общие	Звук До	by Видео Личные
Страница установок аудио
Установки динамиковЦифровые установкиЗадержка каналовЭквалайзерОбъемное звучаниеНДСДУстановки караоке

Установки аналогового аудио

Общие	Звук До	by Видео Личные
Установки аналогового аудио
Число каналовФронтЦентрТылСабвуферДиалогДинам. сжатие

- Число каналов

Лв/Пр: Аудио сигнал будет воспроизводиться через левый и правый канал, даже если источник сигнала имеет пятиканальный формат.

Стерео: Аудио сигнал будет воспроизводиться в режиме стерео, даже если источник сигнала имеет пятиканальный формат.

Звук вокруг: Выберите этот пункт, если плеер подключен к моноканальному усилителю с системой Dolby Surround.

5.1 кан: Выберите этот пункт, если устройство подключено к многоканальному усилителю.

• Фронт, Центр, Тыл, Сабвуфер

Если ваша акустическая система включает указанные колонки, то Вы можете установить настройки меню в соответствии с реальной конфигурацией. Функция не работает, если включен режим Караоке или

микширование не установлено в положение ВЫКЛ.

• Диалог

Выберите «Лв/Пр» в Числе каналов, затем выберите параметр «ДИАЛОГ» и отрегулируйте громкость звучания.

Во время воспроизведения 5.1-канального диска с помощью параметра «ДИАЛОГ» Вы можете отрегулировать уровни звучания каналов.

• Динамическое сжатие

Компрессия динамического диапазона позволяет уменьшить уровень громкости звуковых эффектов на максимальной громкости. Вы можете включить (ВКЛ), выключить (ВЫКЛ) динамическое сжатие или установить автоматический режим (АВТО).

Страница цифровых установок

Общие	Звук Дору Видео Личные
Страница цифровых установок
Выход SPDIFLPCM выход

- Выход SPDIF

SPDIF/Выкл: отсутствует цифровой выходной сигнал (коаксиальный выход отключен), задействован только аналоговый аудио выход.

SPDIF/RAW: декодирование на цифровом входе усилителя отсутствует.

SPDIF/PCM: цифровой выходной сигнал в декодированном PCM формате.

- LPCM выход

Выберите частоту PCM дискретизации 48 кГц или 96 кГц.

Некоторые усилители не поддерживают значение настройки 96 кГц, что может привести к некорректной работе при использовании коаксиального выхода.

Задержка каналов

Вы можете установить виртуальное расстояние до динамиков в соответствии с реальными условиями. Нажмите кнопки / для выбора динамиков, и

Настройка эквалайзера

Общие	Звук Dolby Видео Личные
Страница настроек эквалайзера
ЭквалайзерУсиление НЧСупер басУсиление ВЧ

Страница настроек эквалайзера

- Эквалайзер

Имеется несколько режимов работы эквалайзера. Вы можете выбрать любой в соответствии с Вашими предпочтениями и содержанием просматриваемого диска.

- Усиление низких частот, супер бас, высоких частот

«ВКЛ» соответствует усилению соответствующего частотного диапазона звука.

Объемное звучание

Общие	Звук Долу Видео Личные
Страница объемного звучания
Pro Logic IIЗвуковые эффекты

При включенном режиме PROLOGIC доступен режим настройки реверберации (3D). Фабричная установка по умолчанию

- ВЫКЛ.

- Pro logic II

«Вкл» соответствует воспроизведению 2-канального звука в 5.1-канальном режиме, и воспроизведение может быть выполнено через многоканальную систему. Если параметр PRO Logic II установлен в положение «Выкл», эффект объемного звучания не работает. Если диск не поддерживает эту функцию, установите параметр PRO Logic в положение «Авто». Во время воспроизведения DVD-дисков, записанных в формате Dolby Digital, этот параметр должен быть установлен в положение «Вкл» или «Авто».

- Режим

Музыка: Все звуки достигают позиции прослушивания одновременно, без задержки.

Фильм: Задержка звука тылового канала - 10 мс.

Pro logic: Имитация режима PRO LOGIC.

Авто: Автоматический выбор режима в соответствии с типом диска. Только в режиме «5.1СН» может быть установлен режим «PRO Logic II».

- Панорама

В положении «Вкл» стереофонический фронтальный канал воспроизводится с обеих сторон, обеспечивая наилучший эффект объемного звучания.

- Размеры

Аналогично регулировке баланса звучания фронтального и тылового каналов, Вы можете выбрать любой из доступных размеров поля звучания.

- Ширина центра

Отрегулировав уровень сигнала центрального канала и разделив левый/правый каналы, Вы можете добиться правильного воспроизведения звука 3 фронтальных динамиков.

ЗВУКОВЫЕ ЭФФЕКТЫ

Вы можете выбрать один из следующих режимов объемного звучания: Выкл,

Концерт, Комната, Холл, Ванная, Пещера, Цирк, Церковь.

HDCD

Вы можете выбрать цифровой фильтр ВЫКЛ, 1х или 2х. Фабричная установка - 1х.

Установки караоке

Вы можете включить или выключить микрофон и настроить уровень громкости и эха микрофона.

Установки Dolby Digital

Общие	Звук Dolby Видео Личные
Установки Dolby Digital
ПсевдостереоДин. сжатие

Установки Dolby Digital

- Псевдостерео

Стерео: стереофонический выходной сигнал.

Л-моно: выходной сигнал левого канала.

П-моно: выходной сигнал правого канала.

Mix-mono: смешанный выходной сигнал левого и правого каналов.

• Динамическое сжатие

При просмотре в ночное время программ с высоким динамическим диапазоном звука выбор этого режима позволит Вам установить такой формат обработки звука, который обеспечит сохранение качества и деталей звукового сопровождения. Это даст Вам возможность не беспокоить остальных членов семьи и сохранить высокое качество звука.

Страница установок видео

Общие	Звук Doу by Видео Личные
Страница установок видео
Видео выход Настройка изображения

- Выходной сигнал

Выкл: установка композитного видеосигнала.

YUV: установка для видеовыхода аналогового компонентного видеоформата при подключении к компонентному разъему.

P-YUV: установка прогрессивных YUV сигналов. Подключение такое же, как и для YUV.

RGB: установка для видеовыхода в формате RGB при подключении через разъем SCART.

Если настройки видео не соответствуют фактическому подключению, то изображение может отсутствовать на экране телевизора. В этом случае Вы можете сбросить все сделанные настройки и затем нажимать кнопку V-MODE до тех пор, пока нормальное изображение не восстановится.

- Настройка изображения

Вы можете установить резкость, яркость, контраст, гамму, цветность, насыщенность, в соответствии с вашими предпочтениями.

Страница настройки предпочтений

Общие	Звук До by Видео Личные
Предпочтения
Система ТВРВСЗвукСубтитрыМеню дискаОграниченияПарольЗаводские установки

Предпочтения

- Система ТВ

Данное устройство подходит для всех разновидностей телевизионных систем. Вы можете выбрать PAL, NTSC или Авто.

PAL: эта система используется в Китае, Европе, Гонконге и пр.

Авто: система ТВ автоматически переключается в соответствии с системой, в которой записан диск.

NTSC: эта система используется в США, Тайване, Японии и пр.

• PBC

Во время воспроизведения диска SVCD или VCD на экране может быть отображено меню содержимого диска, которое называется функцией контроля воспроизведения или функцией РВС. Вы можете включить или отключить функцию РВС.

- Язык аудио, субтитров, меню диска

Эти параметры могут быть изначально установлены в соответствии с Вашими предпочтениями. Если установленные Вами параметры поддерживаются содержанием диска, то воспроизведение будет происходить с учетом Ваших настроек. В противном случае будут использоваться установки диска, заданные по умолчанию. При воспроизведении эти установки могут быть изменены соответствующими нажатиями кнопок AUDIO и SUBTITLE.

- Ограничения

Эта функция предназначена для осуществления родителями контроля над просмотром детьми дисков и защищает Ваших

детей от сцен насилия и эротики. Диск, уровень которого выше, чем установленный с помощью данной функции, не будет воспроизводиться.

- Пароль

Изменение пароля. Первоначально установлен фабричный пароль 136900. Вы можете установить собственный пароль. Если Вы забыли собственный пароль, вы можете использовать пароль 136900 как основной.

- Заводские установки

Вы можете установить фабричные на- стройки устройства.

Прочие операции

Операции с радио

• Выберите источник сигнала TUNER (радио) с помощью кнопки SOURCE SELECT.
• Чтобы найти нужную радиочастоту, нажимайте кнопки SEARCH+/-. После того, как частота будет найдена, нажмите кнопку MEMORY, затем кнопку с цифрой. Текущая радиостанция будет сохранена под соответствующим номером.
• Чтобы вызвать сохраненную станцию, нажмите кнопку с соответствующей цифрой. или нажимайте кнопки RADIO+/-, чтобы перейти к нужной сохраненной станции.
• Нажмите кнопку AUTO для начала сканирования радиодиапазона. Для остановки сканирования нажмите кнопку
• Для выбора моно или стерео режима приема сигнала используйте кнопку MO/ST.

В режиме Радио доступны функции кнопок VOLUME+/-, CH-LEVEL, TONE и S-EFFECT.

Караоке

- Караоке диск – это диск в формате DVD или VCD, на котором записана музыка и субтитры, показывающие пользователю, в какой момент нужно начинать петь тот или иной фрагмент песни. Для пения необходимо использовать микрофон (не входит в комплект).

• Подключите микрофон в разъем MIC, расположенный на передней панели.
• Войдите в меню настройки системы на страницу настройки караоке. Выполните настройки в соответствии с Вашими предпочтениями.
• Вставьте Караоке-диск в проигрыватель; воспроизведение начнется автоматически. Нажмите кнопку AUDIO, чтобы включить или отключить голосовую фонограмму.

Операции с USB

Вставьте USB-накопитель в USB-разъем. Нажмите кнопку USB/DISC, чтобы выбрать USB в качестве источника сигнала.

• В случае возникновения сбоев в работе проигрывателя при использовании USB-накопителя (пропадание изображения, звука и др.), отключите питание устройства, отсоедините вилку кабеля питания от розетки, затем извлеките накопитель из разъема устройства. Затем снова включите проигрыватель. Нормальная работа возобновится.

• Если в лотке для дисков отсутствует диск, устройство автоматически перейдет к считыванию USB-накопителя после его подключения.
• Операции воспроизведения файлов, содержащихся на USB, соответствуют операциям с MP3/MPEG4-дисками.
• При воспроизведении файлов с изображениями необходимо нажать кнопку MENU или открыть лоток для дисков перед тем как осуществлять переключение между режимами DVD или USB.
  Устройство поддерживает USB- накопители объемом до 8 Гб. Используйте USB-накопители известных брендов. Некоторые модели USB-накопителей могут быть несовместимы с данным устройством.

Воспроизведение файлов MP3/сжатых форматов видео

МРЗ - общепринятый стандарт сжатия аудиоданных, позволяющий уплотнить

записываемую информацию о звуковом сигнале до 12 раз. При использовании формата MP3 на одном CD-диске может храниться более 600 минут музыки (более 170 песен). При этом качество звука MP3-диска практически соответствует качеству аудио CD-диска.

MPEG4 - стандарт, разработанный для передачи аудио- и видеоинформации по каналам с низкой пропускной способностью. Данный формат позволяет размещать полнометражные фильмы на одном компакт-диске.

Воспроизведение некоторых дисков DivX может оказаться невозможным в зависимости от их конфигурации и параметров, а также условий записи. Видеофайлы с расширением AVI объемом более 2 Гб могут воспроизводиться устройством не полностью.

Если в устройство вставлен диск, USB-накопитель или карта памяти, содержащая файлы данных форматов, на дисплее отобразится меню содержимого носителя.

С помощью кнопок курсора 🚗️ 🚪️ выберите папку или файл, затем нажмите кнопку ENTER, чтобы войти в выбранную папку или запустить воспроизведение выбранного файла. Также Вы можете ввести номер нужной папки или файла непосредственно с помощью кнопок с цифрами.

Находясь в меню содержимого, нажмите

кнопку курсора 🚫️, чтобы перейти к предыдущему уровню меню; с помощью кнопок ◄◀◀▶ осуществляется переход к предыдущей или следующей странице меню.

Нажимайте кнопку PROG для переключения между режимом воспроизведения папки или файла.

При воспроизведении диска MPEG4 нажимайте кнопку MENU для перехода к меню содержимого.

Воспроизведение JPEG

JPEG (Joint Photographic Expert Group) - алгоритм сжатия изображений, обеспечивающий очень высокую степень сжатия исходного материала. Изображения в таком формате могут обрабатываться любыми графическими редакторами и занимают в 15-20 раз меньше места, чем исходные изображения.

После помещения диска с изображениями в лоток для дисков его воспроизведение начнется автоматически.

• Нажмите кнопку для входа в режим предпросмотра; на экране будут отображены миниатюры изображений.
• В режиме предпросмотра с помощью кнопок курсора выберите миниатюру, затем нажмите кнопку ENTER для запуска слайдшоу с текущего файла.
• Также, находясь в меню предпросмотра, с помощью кнопок курсора и кнопки ENTER Вы можете выбрать в нижней части экрана один из пунктов: Слайд-шоу, Меню, Предыдущий или Следующий.

Слайд-шоу: Запуск слайд-шоу.

Меню: Вход в меню функций кнопок. Находясь в данном меню, нажимайте кнопку ENTER для перехода к следующей странице меню или выхода из меню.

Меню функций кнопок:

Кнопка Функция
	В режим предпросмотра
	Следующее изображение
	Предыдущее изображение
	Воспроизведение/паузаслайд-шоу
	Зеркальное отображениекартинки по вертикали
	Горизонтальное отображениекартинки по вертикали
	Вращение на 90 гадусов против часовой стрелки
	Вращение на 90 гадусов по часовой стрелке
PROG Выбор эффекта слайд-шоу
ZOOM	Включение/отключение масштабирования изображения
	Увеличение/уменьшение масштаба изображения

Возможно некорректное отображе-

ние имен файлов из-за несоответствия поддерживаемых кодировок.

Функция Ripping

Устройство обладает полезной функцией RIPPING, которая позволяет быстро и удобно копировать с компакт дисков (CD) аудио файлы, например, музыку. Функция RIPPING представляет собой кодировщик из формата CDDA (обычный аудио диск) в сжатый формат музыки MP3 на USB носитель. В процессе копирования автоматически создаются ID3 теги (прикрепленная информация) на русском или английских языках, в зависимости от источника. Если диск не содержит такой информации в формате CD text, то ID3 теги будут записаны как «Неизвестный исполнитель» и «Неизвестный альбом».

Функция RIPPING обладает простым и понятным меню на русском языке. Для активации меню RIPPING нажмите кнопку MENU/RIP во время проигрывания CD диска, при этом в устройство должен быть установлен USB носитель с достаточным объемом памяти.

CD RIP
НАСТРОЙКИ	Трек
Скорость стандарт	track01
Bitrate 128 kbps	track02
Создать ID3 Yes	track03
Носитель USB	track04
СВОДКА	track05
Выбрано Трек 0Выбрано Время 00:00	track06
Старт Выход Выбрать все ОТМ. выбор

Для навигации по меню используйте кнопки курсора; для подтверждения выбранной опции нажимайте кнопку ENTER. В столбце «Опции» Вы можете установить скорость и качество записи (bit rate). Столбец «Трек» предназначен для выбора треков для копирования (нажимайте кнопку ENTER для выбора выделенного трека). Также Вы можете выбрать все треки («Выб. все») или отменить свой выбор («Сброс»). Для запуска перекодирования выберите пункт «Start» и нажмите кнопку ENTER.

После начала перекодирования файлов в сжатые форматы появится меню, демонстрирующее статус процесса. Перекодирование файлов происходит в реальном времени с возможностью прослушивания копируемых файлов.

CD RIP
ПРЕОБРАЗОВАНИЕ ТЕКУЩИЙ ТРЕК
Трек Прогресс	track01 1%
Всего Прогресс
ОТМЕНА
СВОДКА
Преобразуем
Трек 01/01

- Во время процесса перекодиро- не работают никакие кнопки ПДУ и и устройства, кроме кнопки OPEN/ Е и кнопок VOLUME+/VOLUME-.

- Для перекодированных файлов на USB-nакопителе создается папка под именем

Управление устройством

RIPPING. Если такая папка уже существует на накопителе, перекодирование будет невозможным.

- Во избежание потери данных не извлекайте USB-накопитель из проигрывателя до окончания процесса перекодирования.

Копирование данных

• Запустите воспроизведение диска, содержащего файлы MP3/JPG/DivX и вставьте в устройство USB-накопитель.
• Нажмите кнопку TITLE/COPY на ПДУ, на дисплее отобразится меню копирования, состоящее из опций ALL SELECT (выбрать все)/ALL UNSEL (отменить все)/COPY (копировать)/ВЫХОД.
• Выберите нужный файл или папку, нажмите кнопку ENTER, чтобы отметить выбранный элемент галочкой, либо выберите в меню копирования пункт ALL SELECT, чтобы отметить все папки/файлы.
• Выберите пункт COPY, затем нажмите кнопку ENTER.
• Нажмите кнопку ENTER для отображения выбора ПРЕД/СЛЕД.
• Выберите пункт СЛЕД для запуска процесса копирования файлов.

Удаление файлов с USB

• Запустите воспроизведение USBнакопителя, с которого требуется удалить файлы.
• Нажмите кнопку TITLE/COPY на ПДУ, на дисплее отобразится меню копирования ALL SELECT (выбрать все)/ALL UNSEL (отменить все)/COPY (копировать)/DEL (удалить)/ВЫХОД.
• Выберите нужный файл или папку, нажмите кнопку ENTER, чтобы отметить выбранный элемент галочкой, затем выберите пункт DEL и нажмите кнопку ENTER для запуска процесса удаления выбранных данных.

Обращение с компакт-дисками

• Не вставляйте в лоток для загрузки компакт-диска ничего, кроме компакт-диска.
• Не используйте диски с трещинами, отколотыми краями, деформированные диски или диски с другими повреждениями, поскольку такие диски могут вызвать искажение звука, шумы или повредить проигрыватель.
• Держите диск только за края (как показано на рисунке). Чтобы обеспечить чистоту диска, не прикасайтесь к его поверхности.
• Когда диски не используются, храните их в футлярах.
• Не подвергайте диски действию прямого солнечного света, повышенной влажности, повышенным температурам или действию пыли.
• Продолжительное влияние предельных температур может деформировать диск.
• Не приклеивайте этикеток, не пишите и не наносите химических веществ на поверхность дисков.
• Не прикасайтесь к записанной поверхности дисков.
• Используйте только традиционные круглые диски диаметром 12 см. Не используйте диски необычной формы и нестандартного размера.

Отпечатки пальцев должны быть тщательно стерты с поверхности диска мягкой тканью. В отличие от обычных пластинок, компакт-диски не имеют канавок для сбора пыли и микроскопических частиц грязи, поэтому осторожно вытирайте их мягкой тканью, чтобы удалить частицы грязи.

Вытирайте прямолинейным движением от центра к краю.

Не используйте растворитель, бензин, очиститель пластинок или антистатический аэрозоль для чистки дисков. Такие химические вещества могут повредить его пластиковые поверхности.

1. Домашний кинотеатр 1 шт
2. Сабвуфер 1 шт
3. Малая акустическая система 5 шт
4. Пульт дистанционного управления 1 шт
5. Аудио-видео кабель 1 шт
6. Батарея AAA 1.5V 2 шт
7. FM-антенна 1 шт
8. Комплект кабелей для динамиков 1 шт
9. Руководство по эксплуатации 1 шт
10. Информация для потребителя 1 шт
11. Гарантийный талон 1 шт

Руководство по устранению неисправностей

Ниже приводится таблица, в которой описаны простые меры, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру.

Неисправность	Причина Решение
Диск не воспроизводится	Конденсат на лазерной головке	Включите устройство на 1-2 часа без диска
	Диск вставлен неправильно	Вставьте диск маркированной стороной вверх
	Диск не поддерживается Не используйте подобные диски
Звук искажается	Неверно выбран уровень громкости	Скорректируйте уровень громкости устройства
Звук отсутствует	Неверно выполнено подключение	Проверьте правильность подключения
	Диск поврежден Замените диск
	Включена функция приглушения звука	Отключите функцию приглушения звука
	Уровень звука слишком низкий	Скорректируйте уровень громкости
Изображение отсутствует	Неверно выполнено подключение	Проверьте правильность подключения
	Телевизор находится в неверном режиме	Установите режим воспроизведения сигнала, поступающего с видеовхода
Не работает ПДУ	Препятствие на пути сигнала	Используйте пульт только в прямой видимости от устройства
	Расстояние или угол использования ПДУ слишком велики	Сократите расстояние или угол использования
	Сели батарейки Замените батарейки
Некорректная работа устройства	Используется некорректно записанный диск	Замените диск
	Нажата неверная клавиша или выбран неверный режим работы	Выберите корректный режим работы
	Влияние внешних помех или статического электричества	Выключите устройство из сети на 1-2 минуты

Технические характеристики

Внешний вид

Размер головного устройства 360 мм x 280 мм x 45 мм

Размер динамика 122 мм x 82 мм x 75 мм

Размер сабвуфера 272 мм x 160 мм x 240 мм

Вес нетто/брутто 6,9 кг/8,6 кг

Совместимость с форматами

Поддержка носителей DVD-R/-RW, DVD+R/+RW, CD-R/-RW, USB

Воспроизведение форматов DVD-video, DVD-audio, VCD, HDCD, CDDA, MP3, Kodak Picture CD, JPEG, MPEG4 (DivX/XviD)

Поддержка субтитров для MPEG4 +

Аудио

Встроенный декодер Dolby Digital +

Цифровой выход DTS (коаксиальный) +

Выходная мощность 5 x 25 Вт + 50 Вт

Видео

Поддержка NTSC/PAL +

Прогрессивная развертка +

Терминалы

Композитный видео выход +

Разъем SCART +

Коаксиальный цифровой аудио выход +

S-video выход +

Компонентный видео выход +

Стереоаудиовыход +

Линейный аудиовход +

Радио

Частотный FM-диапазон 64 - 108 МГц

Количество сохраняемых станций 40

Функции

Караоке +

Многоязычное экранное меню +

Преобразование треков CD-диска в файлы

формата MP3 на USB-носитель +

Функция копирования файлов с диска на USB +

Отображение ID3-тегов на русском языке +

Дополнительные параметры

Рабочее напряжение 220 В, 50 Гц

Номинальная потребляемая мощность 175 Вт

АИ49

Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные геометрические размеры имеют приблизительные значения.
