Тип продукта	Материнская плата
Модель	X870E VALKYRIE
Бренд	BIOSTAR
Форм-фактор	ATX, 244 мм x 305 мм
Сокет ЦП	Socket AM5 (AMD Ryzen 9000/8000/7000 series)
Чипсет	AMD X870E
Поддержка памяти	4 x DDR5 DIMM, двухканальный, до 192 ГБ, частота до 8000+ (OC)
Слоты расширения	1 x PCIe 5.0 x16 (x16 или x8/x8), 1 x PCIe 5.0 x16 (x8), 1 x PCIe 4.0 x16 (x4)
Накопители	4 x M.2 (1 x PCIe 5.0 x4, 3 x PCIe 4.0 x4), 6 x SATA III (6 Гбит/с), RAID 0/1/10
Порты USB (задние)	2 x USB4/Thunderbolt 4 Type-C (DisplayPort), 8 x USB 3.2 Gen2 (Type-A)

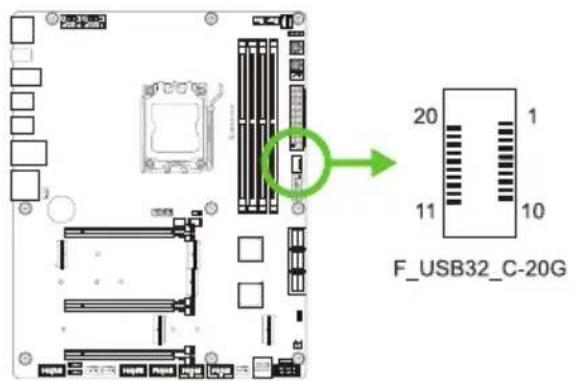

Внутренние USB	1 x USB 3.2 Gen2x2 Type-C разъем, 1 x USB 3.2 Gen2 разъем, 2 x USB 2.0 разъема
ЛВС	Realtek RTL8125D 2.5 GbE
Аудио	Realtek ALC1220-VB, 7.1-канальный HD Audio, Hi-Fi на передней панели
Беспроводная связь	M.2 E-key для модуля Wi-Fi/Bluetooth (не входит в комплект), два порта для антенны
Задняя панель I/O	HDMI 2.1, DP 1.4, 2 x USB4/Thunderbolt, 8 x USB 3.2 Gen2, 2.5GbE, 5 аудиоразъемов, S/PDIF, кнопка SMART BIOS, USB SMART BIOS

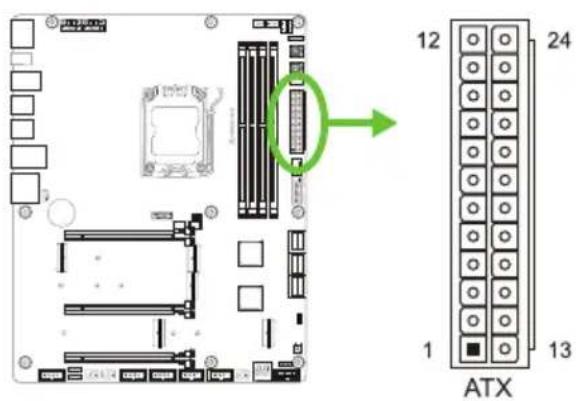

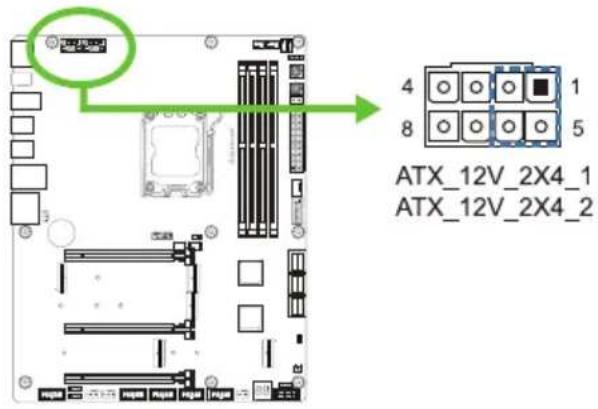

Коннекторы питания	24-контактный ATX, 2 x 8-контактный ATX 12V
Разъемы для вентиляторов	1 x CPU вентилятор, 1 x CPU OPT (водяное охлаждение), 4 x системных вентилятора

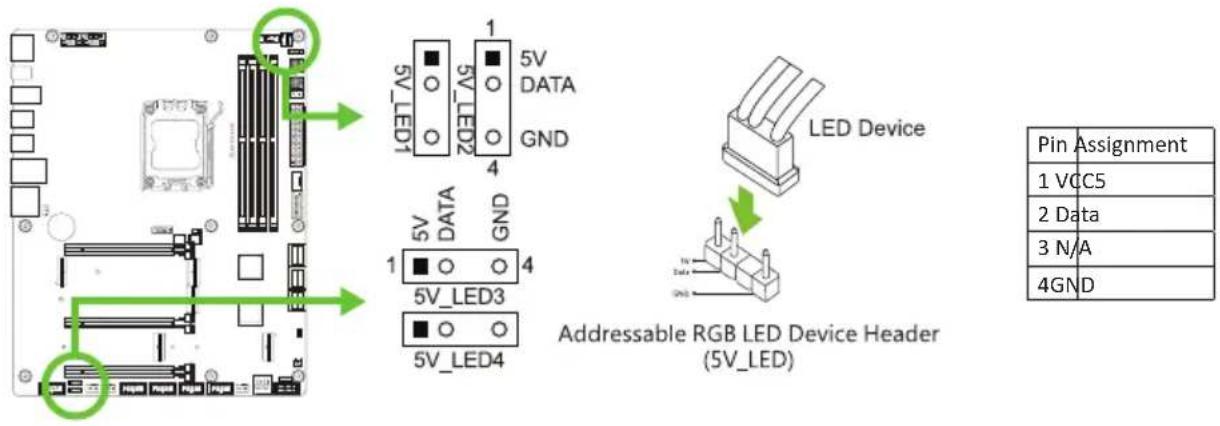

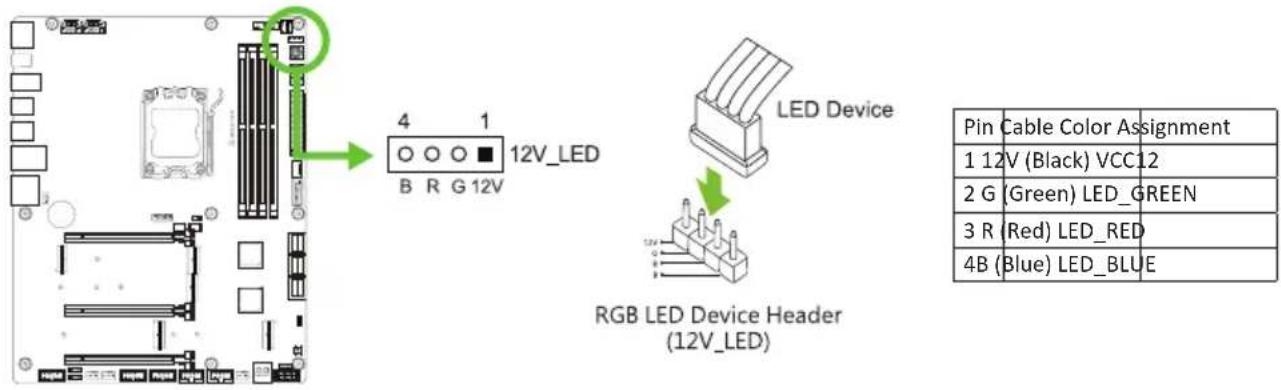

Разъемы RGB	4 x Addressable RGB (5В), 1 x RGB (12В), 1 x I/O LED

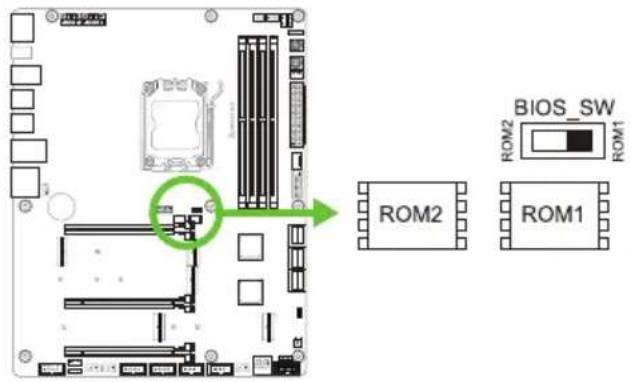

Функции BIOS	Dual BIOS (переключаемый), кнопка SMART BIOS Update, BIO-Flasher, утилита BIOS Update
Поддержка операционных систем	Windows 10/11 (64-разрядная)

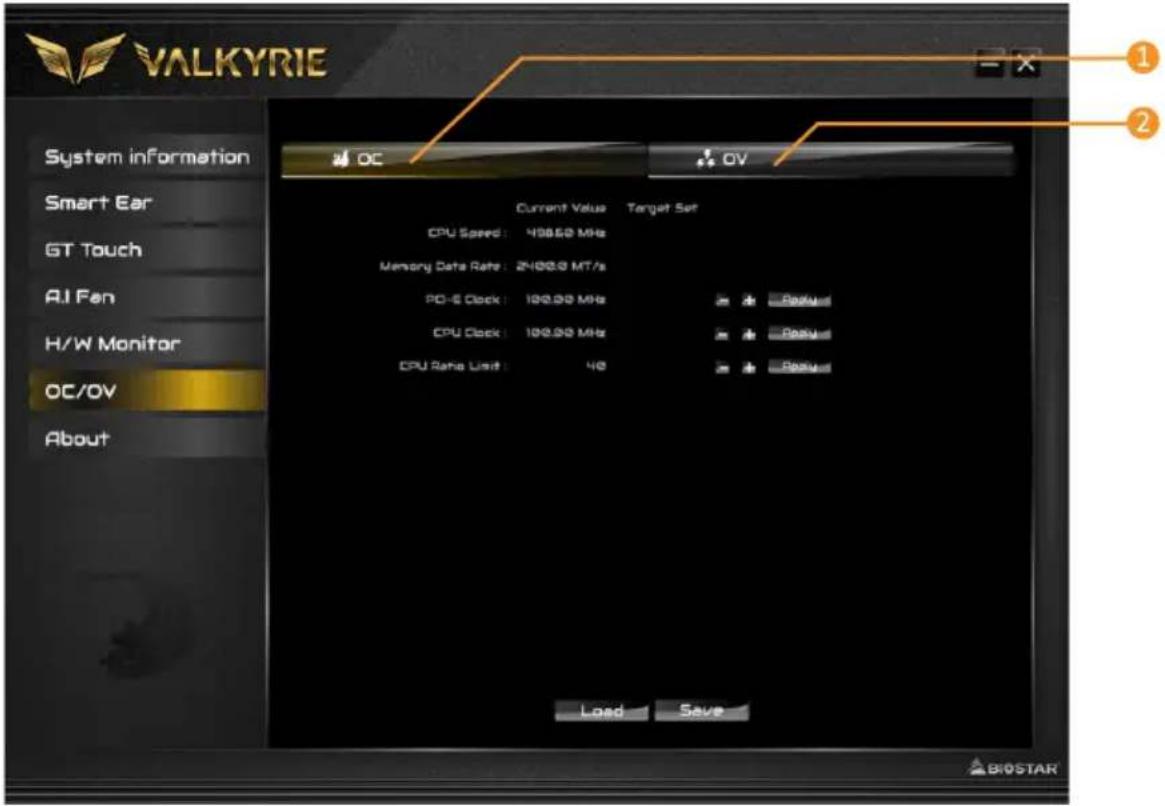

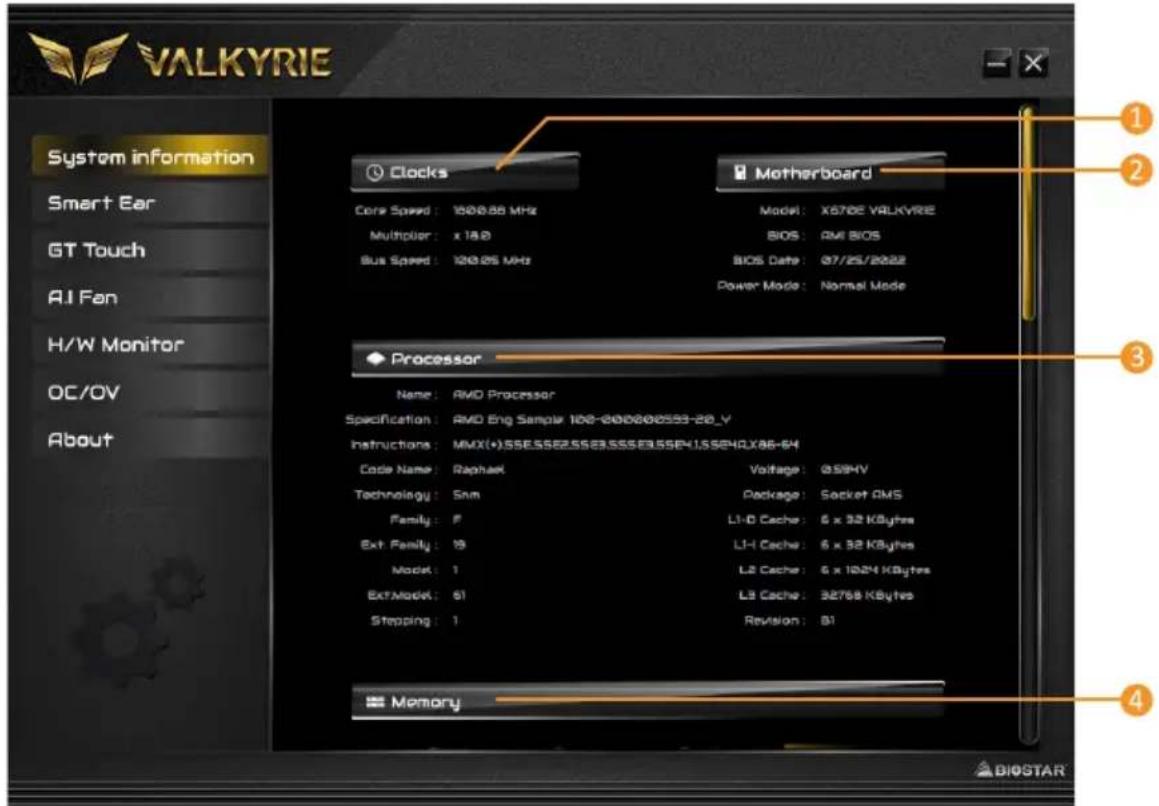

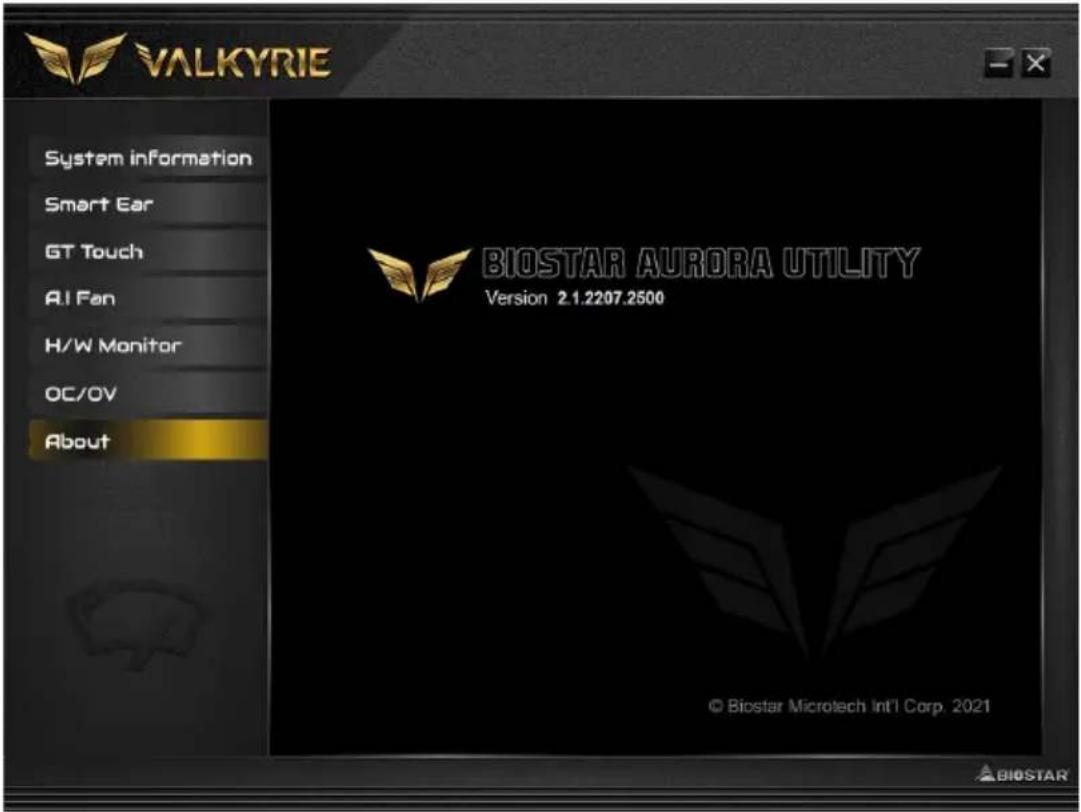

Программное обеспечение	VALKYRIE AURORA Utility (разгон, управление вентиляторами, RGB), Vivid LED DJ, BIOScreen, GT Touch, Auto Installer

Часто задаваемые вопросы - X870E VALKYRIE BIOSTAR

Какой процессор совместим с BIOSTAR X870E VALKYRIE?

Материнская плата поддерживает процессоры AMD Ryzen серий 9000, 8000 и 7000 для Socket AM5. Проверьте www.biostar.com.tw для получения актуального списка поддерживаемых процессоров.

Сколько памяти я могу установить и какого типа?

Вы можете установить до 192 ГБ памяти DDR5 в 4 слота DIMM. Поддерживается частота до 8000+ МГц (разгон). Используйте модули non-ECC (8/16/24/32/48 ГБ на модуль). Для двухканального режима сначала заполните слоты DDR5_A2 и DDR5_B2.

Как обновить BIOS?

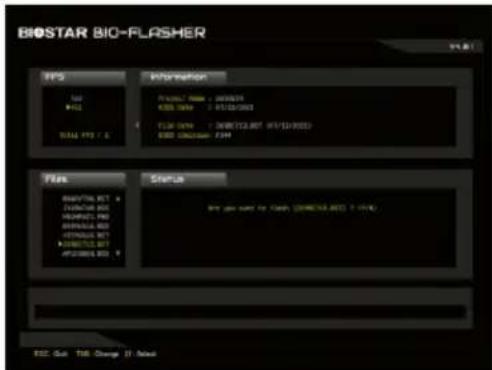

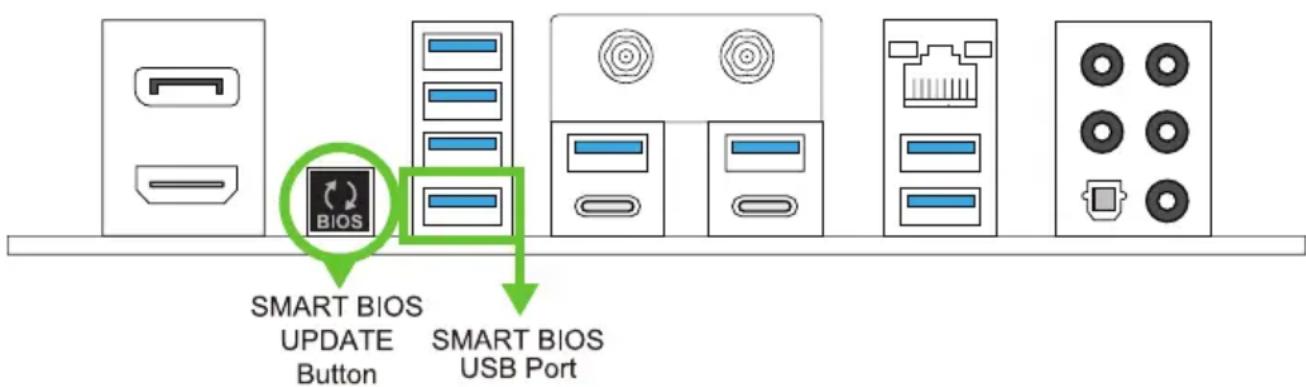

Вы можете обновить через SMART BIOS Update (кнопка USB на задней панели), BIOSTAR BIO-Flasher (во время POST) или утилиту BIOS Update в Windows. Всегда делайте резервную копию текущего BIOS и загружайте оптимизированные настройки после обновления.

Как установить M.2 SSD?

Сначала снимите радиатор охлаждения M.2, если он установлен. Вставьте M.2 SSD под углом 30 градусов в слот, затем нажмите вниз и закрепите поворотным замком. Для PCIe 5.0 M.2 (M2M_CPU) используйте слот, ближайший к процессору.

Какие конфигурации RAID поддерживаются?

RAID 0, 1 и 10 поддерживаются для устройств хранения SATA. Диски M.2 NVMe не поддерживают RAID через чипсет. Используйте UEFI BIOS или утилиту AMD RAID для настройки массивов.

Как использовать порты USB4/Thunderbolt?

Два порта USB4 Type-C на задней панели поддерживают скорость до 40 Гбит/с и DisplayPort 1.2. Они полностью совместимы с устройствами Thunderbolt 4. Убедитесь, что ваш процессор поддерживает встроенную графику для вывода видео.

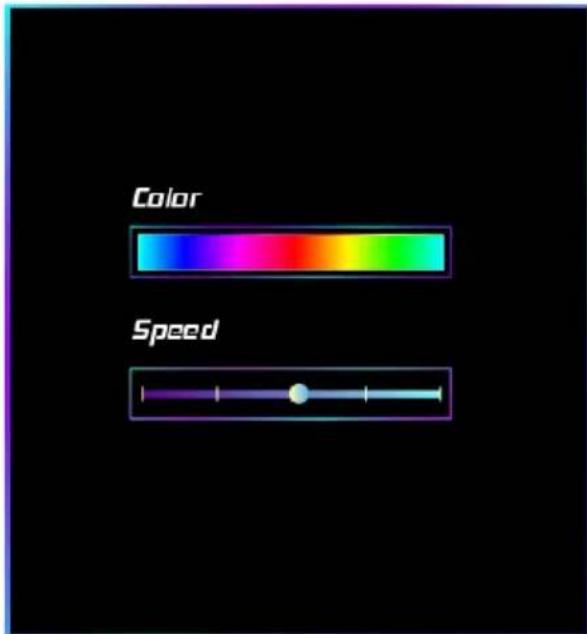

Как управлять RGB-подсветкой?

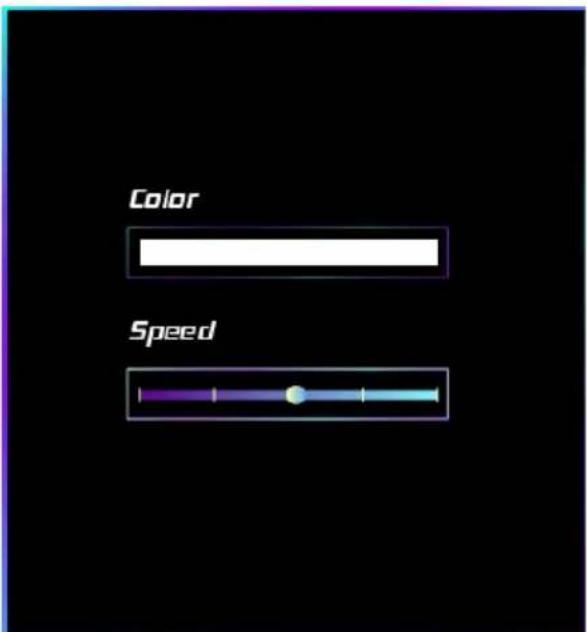

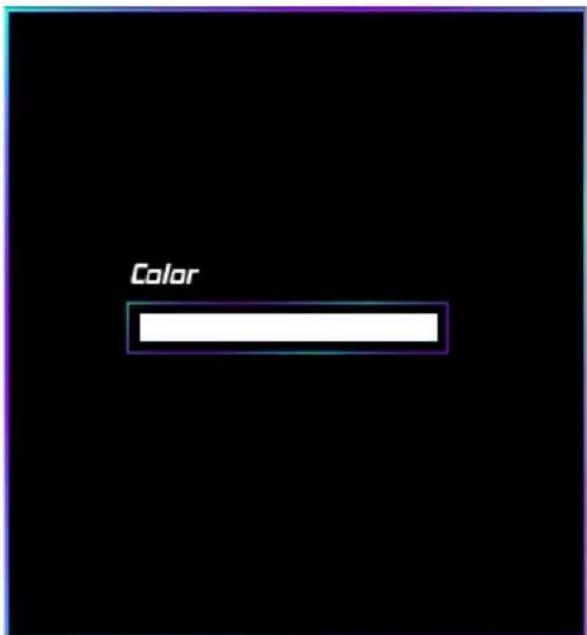

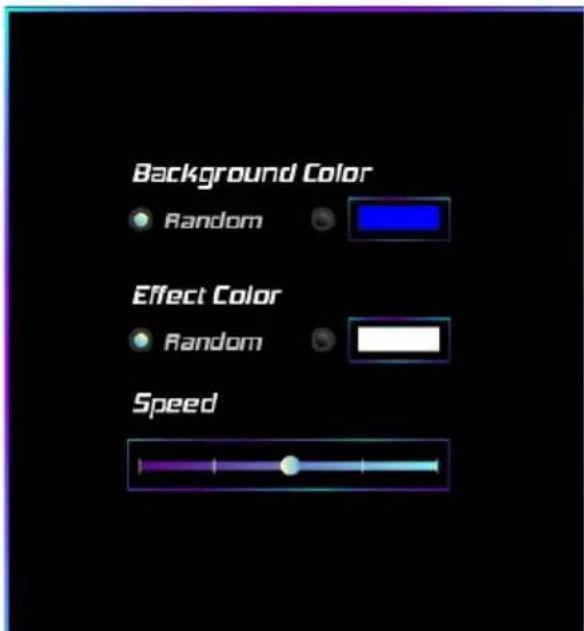

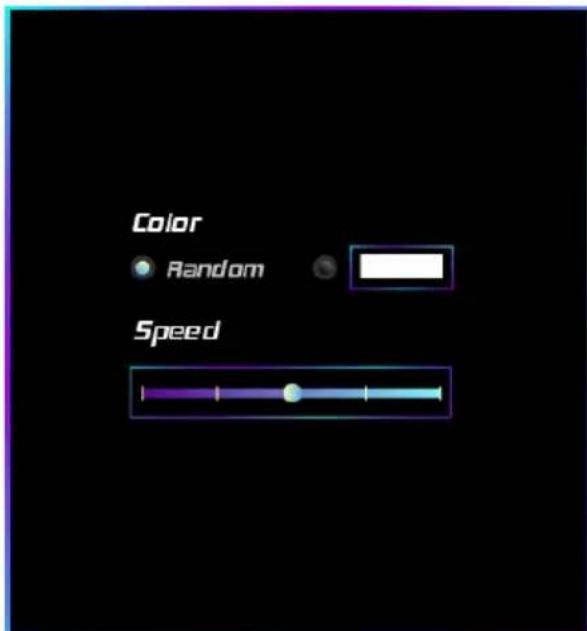

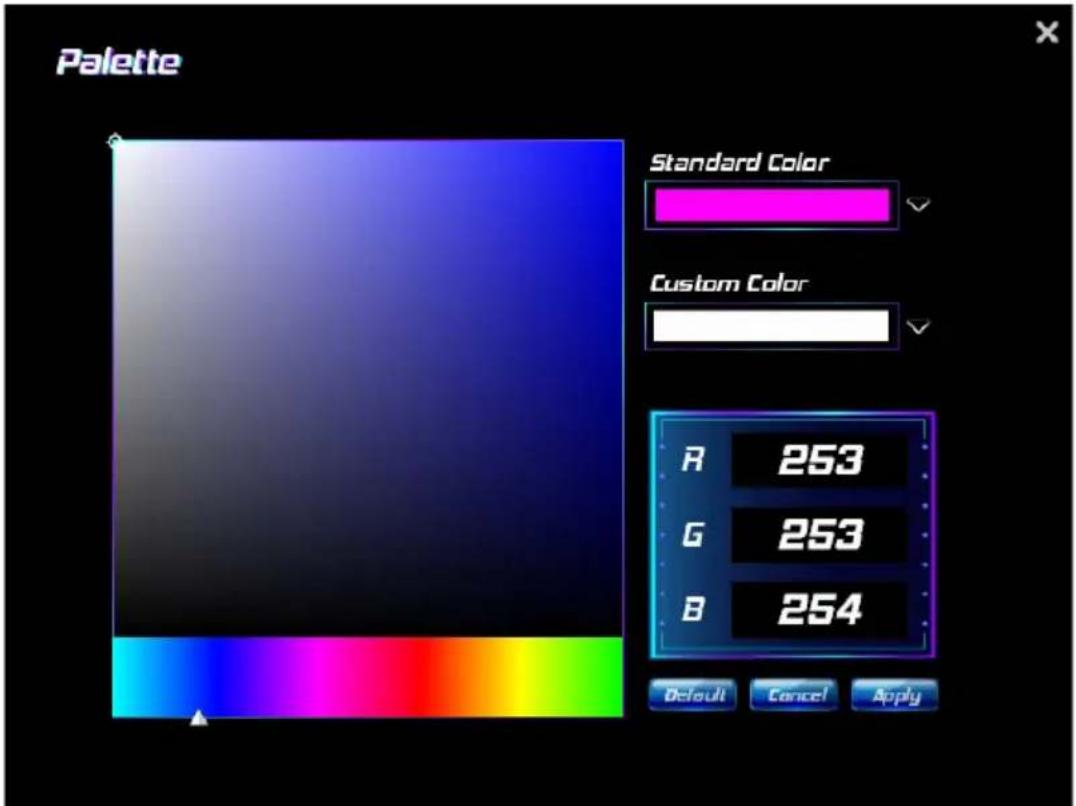

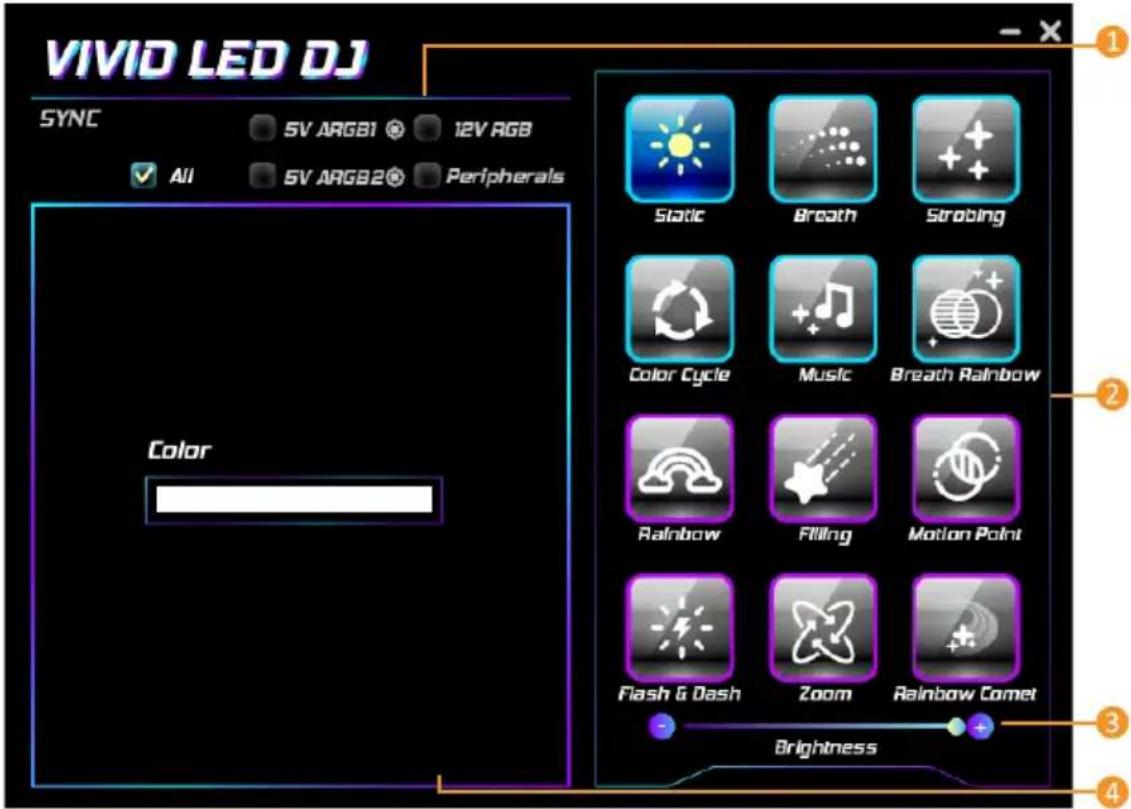

Используйте программное обеспечение Vivid LED DJ или утилиту VALKYRIE AURORA. Подключите ваши RGB-устройства к разъемам 5V ARGB (WS2818B) или 12V RGB (5050), затем выберите эффекты, такие как статичный, дыхание, радуга или синхронизация с музыкой.

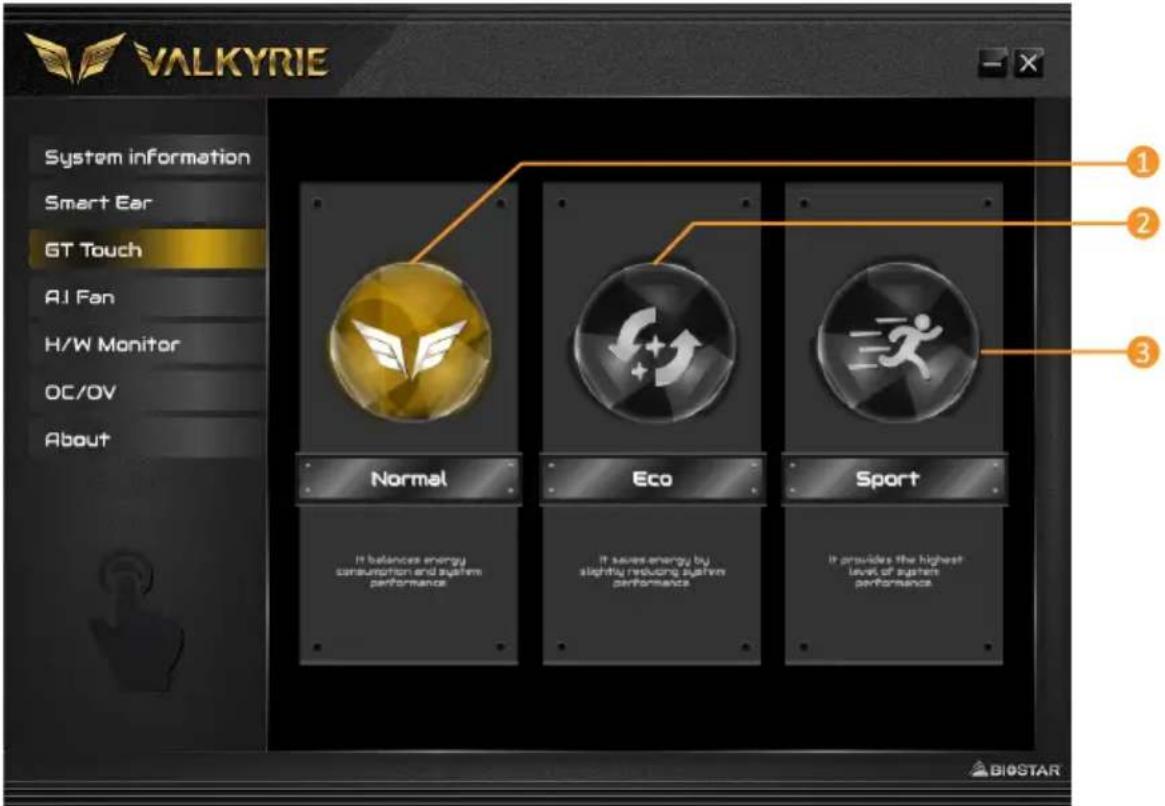

Для чего нужна утилита GT Touch?

GT Touch позволяет переключаться между режимами Normal, ECO и Sport в Windows. Normal балансирует производительность и энергопотребление, ECO экономит энергию, а Sport максимально увеличивает производительность.

Не работает аудио на передней панели?

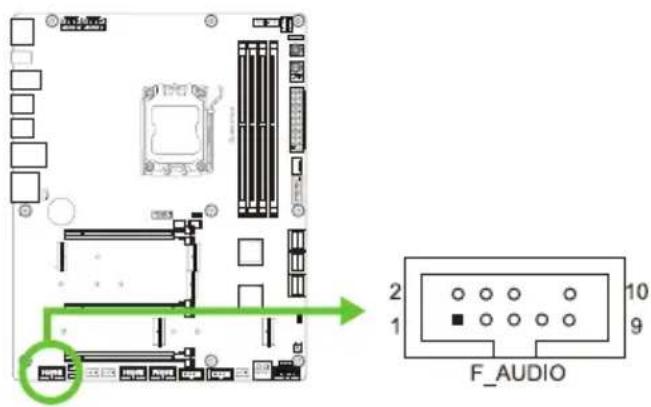

Убедитесь, что кабель переднего аудио подключен к разъему F_AUDIO. Если используется корпус с AC'97, отключите 'Front Panel Jack Detection' в драйвере аудио. Задние аудиоразъемы автоматически отключаются при подключении наушников спереди.

Что делать, если система не загружается после установки нового оборудования?

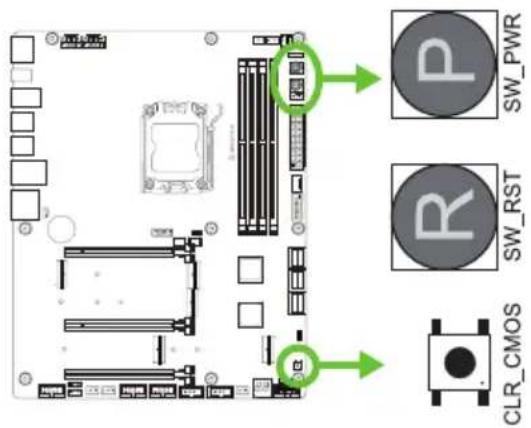

Сначала сбросьте CMOS, нажав кнопку CLR_CMOS на материнской плате на 1-2 секунды. Если используется новый процессор, убедитесь, что вы выполнили 'отключение питания + сброс CMOS'. Также проверьте все разъемы питания (24-контактный и 2x8-контактный CPU).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X870E VALKYRIE BIOSTAR

Информация FCC и авторское право

Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса В в соответствии с частью 15 правил Федеральной комиссии по связи США (FCC). Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется не в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Не гарантируется, что помехи не возникнут при конкретной установке.

Поставщик не дает никаких заверений и гарантий в отношении содержания настоящего документа и, в частности, отказывается от любых подразумеваемых гарантий товарной пригодности или пригодности для каких-либо целей. Кроме того, поставщик оставляет за собой право пересматривать настоящий документ и вносить изменения в его содержание без обязательства заранее уведомлять какую-либо сторону.

Частичное или полное копирование настоящего документа запрещено без предварительного письменного согласия поставщика.

Содержание настоящего руководства пользователя может быть изменено без предварительного уведомления, и мы не несем ответственности за любые обнаруженные в нем ошибки. Все торговые марки и названия продуктов являются товарными знаками соответствующих компаний.

Краткая декларация о соответствии Мы заявляем, что этот продукт соответствует

действующим законам и всем основным требованиям, указанным в директивах 2004/108/EC, 2006/95/EC и 1999/05/EC, во всех случаях, когда эти законы могут применяться.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing Administrator, Inc. в США и других странах.

Отказ от правил электростатической эксплуатации

Электростатический разряд может серьезно повредить ваше устройство, Будьте особенно осторожны при обращении с материнскими платами и другими системными устройствами, Избегайте ненужного контакта с частями системы на материнской плате, Продолжайте работать в антистатической среде, Избегайте электростатического разряда, который может повредить материнскую плату. При вставке или удалении устройств в шасси. Убедитесь, что питание отключено. Производитель не несет ответственности за любые повреждения материнской платы, вызванные несоблюдением данного правила эксплуатации или несоблюдением правил техники безопасности.

предупреждение

Материнские платы легко повреждаются электростатическим разрядом. Пожалуйста, соблюдайте правила эксплуатации.

Содержание

Глава 1: Введение....4

1.1 Перед началом....4
1.2 Технические характеристики.... 5
1.3 Разъемы задней панели....7
1.4 Компоновка материнской платы 8

Глава 2: Установка оборудования....9

2.1 Установка центрального процессора (ЦП) 9
2.2 Установка радиатора .... 10
2.3 Подключение охлаждающих вентиляторов 12
2.4 Установка системной памяти 13
2.5 Слоты расширения.... 15
2.6 Настройка перемычек и переключателей 20
2.7 Штыревые соединители и разъемы 21
2.8 Кнопки, индикаторы, светодиоды 28

Глава 3: UEFI BIOS и программное обеспечение ..... 29

3.1 Настройка UEFI BIOS.... 29

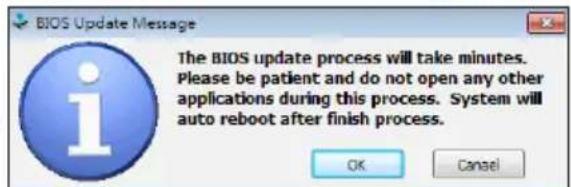

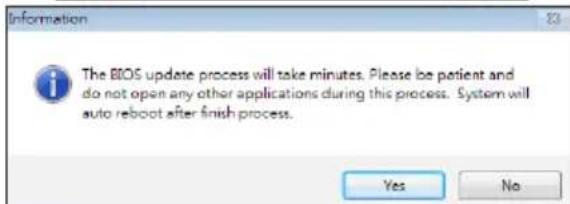

3.2 Обновление BIOS 29

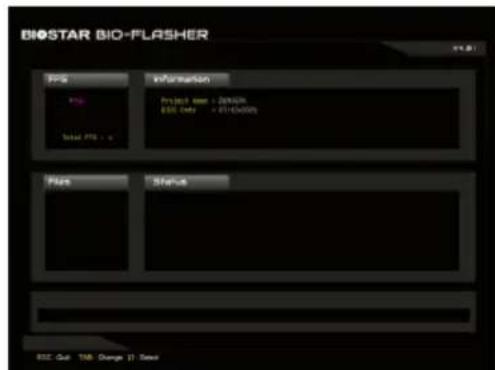

3.3 Обновление SMART BIOS материнской платы 29
3.4 Программное обеспечение.... 34

Глава 4: Полезная помощь.... 46

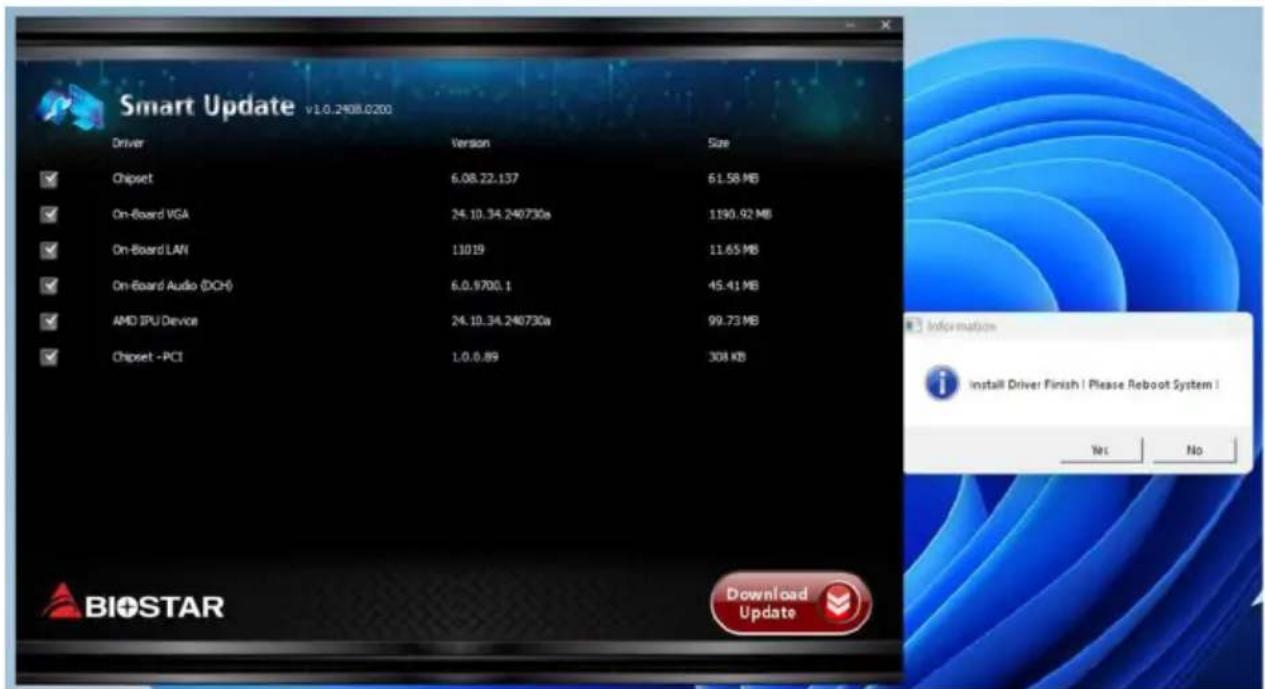

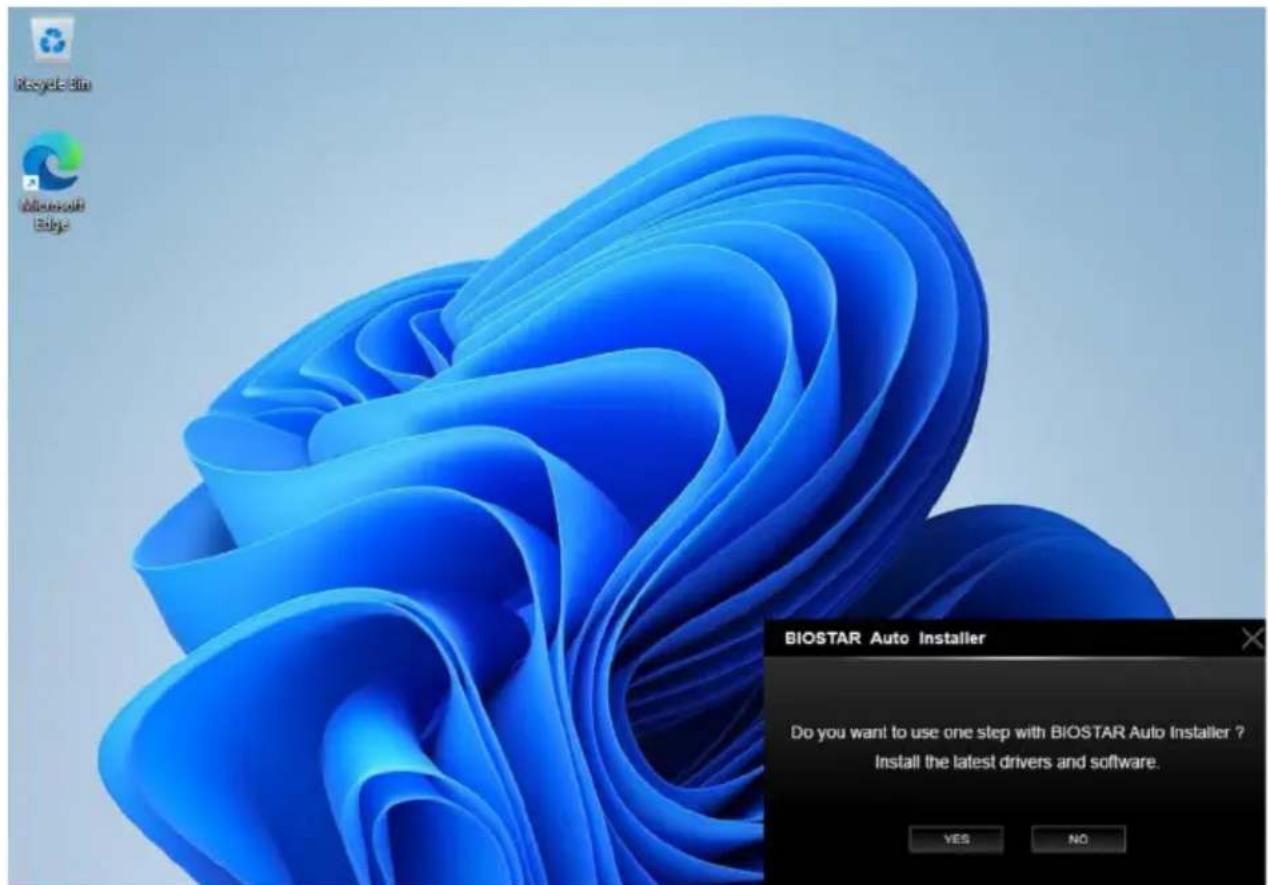

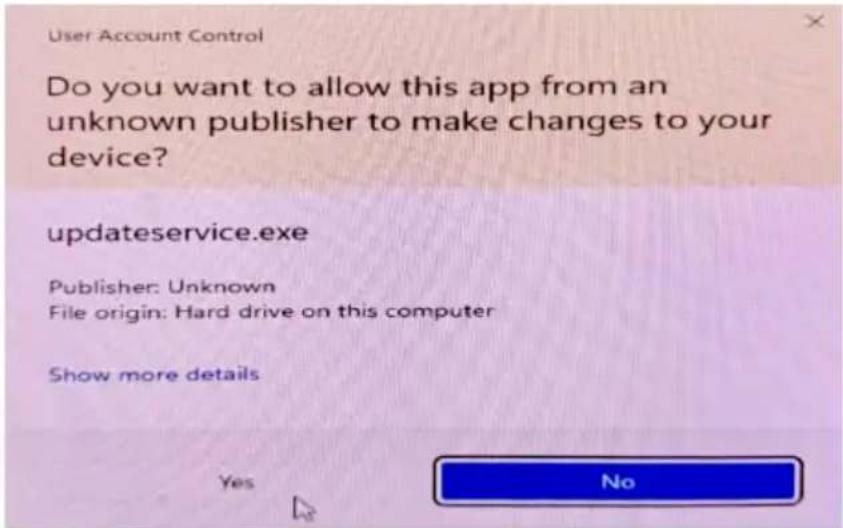

4.1 Автоматический установщик (Auto Installer) 46
4.2 Функции RAID 49

Глава 1: Введение

1.1 Перед началом

Спасибо, что выбрали наш продукт. Перед тем, как начать установку материнской платы, убедитесь, что вы следуете приведенным ниже инструкциям:

• Подготовьте сухую и стабильную рабочую среду с достаточным освещением
• Обязательно отключите компьютер от розетки перед работой.
• Прежде чем вынуть материнскую плату из антистатического пакета, заземлите себя должным образом, прикоснувшись к любому надежно заземленному прибору, или используйте заземленный браслет для снятиястатического заряда.
• Не прикасайтесь к компонентам на материнской плате или к задней стороне платы без необходимости. Держите плату за края, не пытайтесь ее согнуть или прогнуть.
• Не оставляйте незакрепленные мелкие детали внутри корпуса после установки. Незакрепленные деталимогут вызвать короткое замыкание, что приведет к повреждению оборудования.
• Держите компьютер подальше от опасных мест, например, с источником тепла, влажным воздухом и водой.
• Рабочая температура компьютера должна быть в диапазоне от 0 до 450с.
  • Во избежание травм остерегайтесь:

острых штырьков на штыревых соединителях и разъемах;

неровных краев и острых углов шасси;

повреждения проводов, которое может вызвать короткое замыкание.

1.2 Технические характеристики

Технические характеристики
Поддержка ЦП	Сокет AMS поддерживает процессоры AMD® 9000 / 8000 / 7000 series RyzenTMПоддержка будущих процессоров AMD Ryzen с обновлением BIOS* Перечень поддержки центрального процессора смотрите на www.biostar.com.tw
Набор микросхем AMD® X870E
Память	AMD Ryzen 9000 / 8000 / 7000 Series Процессоры:Поддерживает двухканальную DDR5 - 8000+(OC)/ 7800(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 56004 слота для памяти DDR5 DIMM, макс. поддержка памяти до 192 ГБКаждый модуль DIMM поддерживает модуль DDR5 без ECC 8/ 16/ 24/ 32/ 48 ГБ* Перечень поддержки центрального процессора смотрите на www.biostar.com.tw
Слоты расширения	— Total поддерживает 4 разъема M.2 и 6 портов SATA III (6ГБ/s)AMD Ryzen 9000 / 8000 / 7000 Series Процессоры1 сокета M.2 (M Key) (M2M_CPU):Поддерживает модуль SSD 2280 типа M.2Поддерживает PCIe 5.0 x4 (128ГБ/s)/ 4.0 x4 (64ГБ/s) – NVMe SSDAMD X870E Чипсет1 сокета M.2 (M Key) (M2M_SB_1):Поддерживает модуль SSD 2260/2280/22110 типа M.2Поддерживает PCIe 4.0 x4 (64ГБ/s) – NVMe SSD1 сокета M.2 (M Key) (M2M_SB_2):Поддерживает модуль SSD 2260/2280 типа M.2Поддерживает PCIe 4.0 x4 (64ГБ/s) – NVMe SSD1 сокета M.2 (M Key) (M2M_SB_3):Поддерживает модуль SSD 2280 типа M.2Поддерживает PCIe 4.0 x4 (64ГБ/s) – NVMe SSD6 разъемов SATA III (6ГБ/s):Поддерживает AHCI и RAID 0, 1, 10* При использовании модуля на разъеме M.2 (M2M_SB_3) слот PCI-E (PCIEX16_3) будет отключен.
RAID поддерживает RAID 0, 1, 10 для SATA хранилище
Локальная сеть	Realtek® RTL8125DAvtосогласование 10/ 100/ 1000/ 2500 Мбит/с , возможность полу-/полнодуплексного
Аудиокодек	Realtek® ALC1220-VB2Каналы 7.1, HD Audio (звук высокой четкости), Hi-Fi (спереди)
USB	2 порт USB 4.0/Thunderbolt Type-C (DP)(2 на задней панели ввода-вывода)1 портов USB 3.2 (Gen2x2) Type-C( 1 через внутренние штыревые соединители)10 портов USB 3.2 (Gen2)(8 на задней панели ввода-вывода и 2 через внутренние штыревые соединители)4 портов USB 2.0(4 через внутренние штыревые соединители)
Слоты расширения	AMD Ryzen 9000 / 7000 Series Процессоры1 слот PCIe 5.0 x16 (x16 или x8/x8 режиме)1 слот PCIe 5.0 x16 (x8 режиме)* При использовании обоих PCIEX16_1 и PCIEX16_2 будут работать в режиме x8.AMD Ryzen 8700G & 8600G (Phoenix1) Процессоры1 слот PCIe 4.0 x16 (x8 режиме)1 слот PCIe 4.0 x16 (disable)* Для режима x8 поддерживается только PCIEX16_1, PCIEX16_2 будет отключен.AMD Ryzen 8500G & 8300G (Phoenix2) Процессоры1 слот PCIe 4.0 x16 (x4 режиме)1 слот PCIe 4.0 x16 (disable)* Для режима x4 поддерживается только PCIEX16_1, PCIEX16_2 будет отключен.AMD X870E Чипсет1 слот PCIe 4.0 x16 (x4 режиме)
Задняя панель ввода-вывода	2 порта антенны WIFI1 порт HDMI (HDMI2.1 FRL 2.1 FRL mode)1 порт DP (DP1.4)2 порт USB 4.0/Thunderbolt Type-C (DP)8 порт USB 3.2 (Gen2)1 порт 2.5 Gigabit LAN5 аудиоразъема1 выход S/PDIF1 Кнопка SMART BIOS UPDATE1 порт SMART BIOS USB

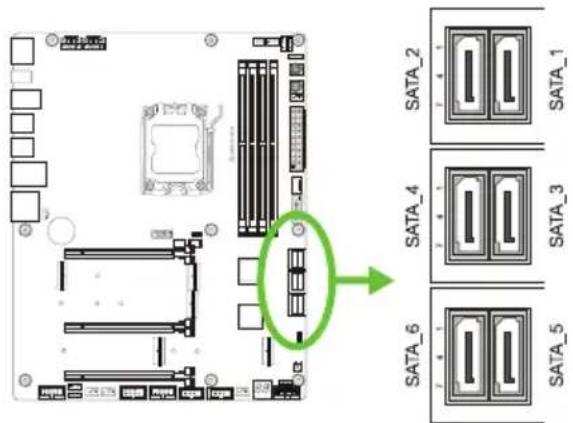

Внутренняя панель ввода-вывода	6 разъемов SATA III (6.0ГБ/s)1 сокет M.2 (E Key): Поддерживает модуль Wi-Fi и Bluetooth типа 22301 штыревой соединитель USB 3.2 (Gen2x2) Type-C(каждый штыревой соединитель поддерживает 1 порта USB 3.2 (Gen2x2) Type-C)1 штыревой соединитель USB 3.2 (Gen2)(каждый штыревой соединитель поддерживает 2 порта USB 3.2 (Gen2))2 штыревых соединителя USB 2.0(каждый штыревой соединитель поддерживает 2 порта USB 2.0)2 8-контактный разъем питания1 24-контактный разъем питания1 разъем вентилятора ЦП1 разъем водяного охлаждения ЦП (CPU_OPT)4 разъема вентилятора системы1 контакт передней панели1 контакт передней аудиопанели1 штыревой соединитель внутреннего стерео динамика1 кнопка сброса CMOS1 Кнопка выключателя питания1 Кнопка переключателя сброса1 контакт последовательного порта1 штыревой соединитель TPM1 штыревой соединитель Thunderbolt4 штыревых соединителя светодиода (5 В)1 штыревых соединителя светодиода (12 В)1 IO штыревых соединителя светодиода* Wi-Fi карта M.2 (E Key) не входит в комплект поставки.
Форм-фактор ATX Form Factor, 244 mm x 305 mm
Поддержка OC	Windows 10(64bit) / Windows 11(64bit)Biostar reserves the right to add or remove support for any OS with or without notice.

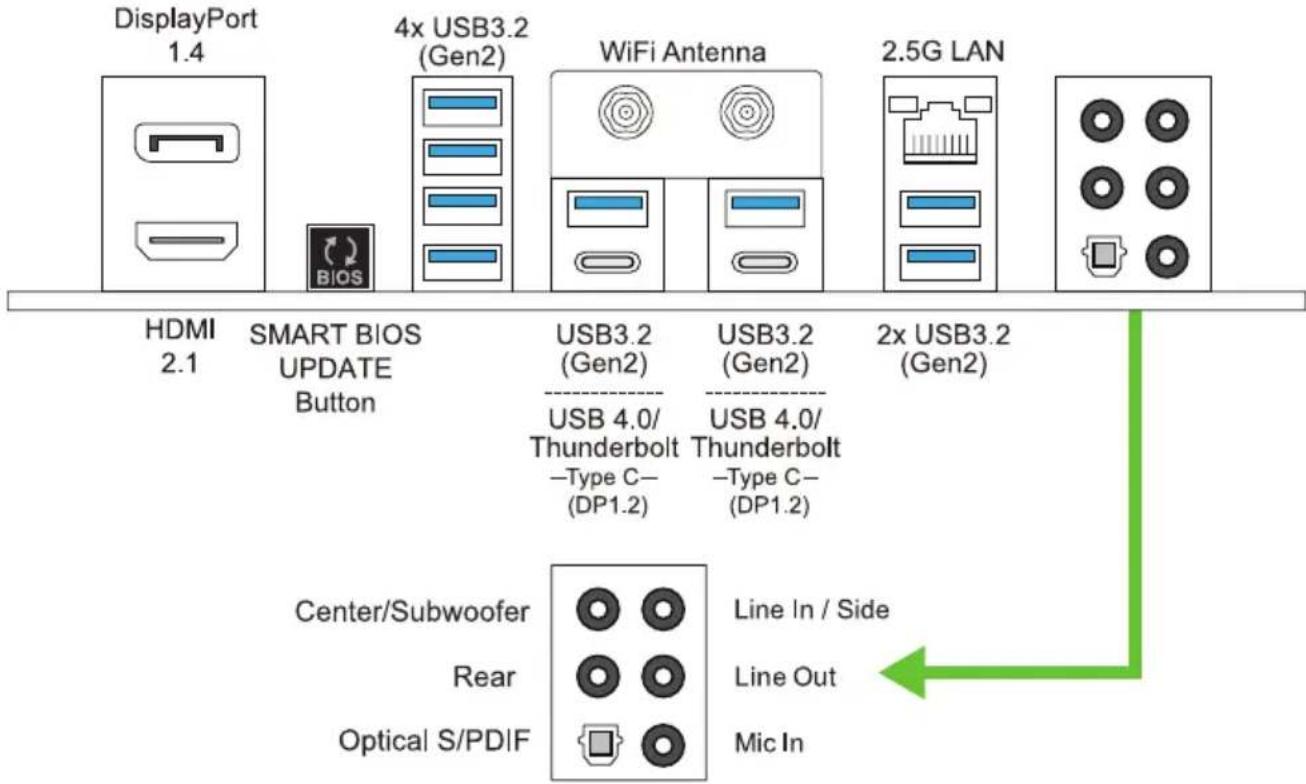

1.3 Разъемы задней панели

Примечание

» Максимальное разрешение
HDMI: 7680x4320@60Hz, совместимо с HDMI 2.1 FRL 2.1 FRL mode
DP: 7680x4320@60Hz, совместимо с DP 1.4
» TYPE-C DP1.2: 4096x2304@60Hz, совместимо с DP 1.2
» Материнская плата поддерживает одновременно 4 встроенных выхода дисплея.
» При использовании переднего аудиоразъема HD и подключении гарнитуры задний звук будет автоматически отключен.
» Порт антенны WiFi позволяет подключаться к модулю E Key и использовать функцию WiFi u Bluetooth.

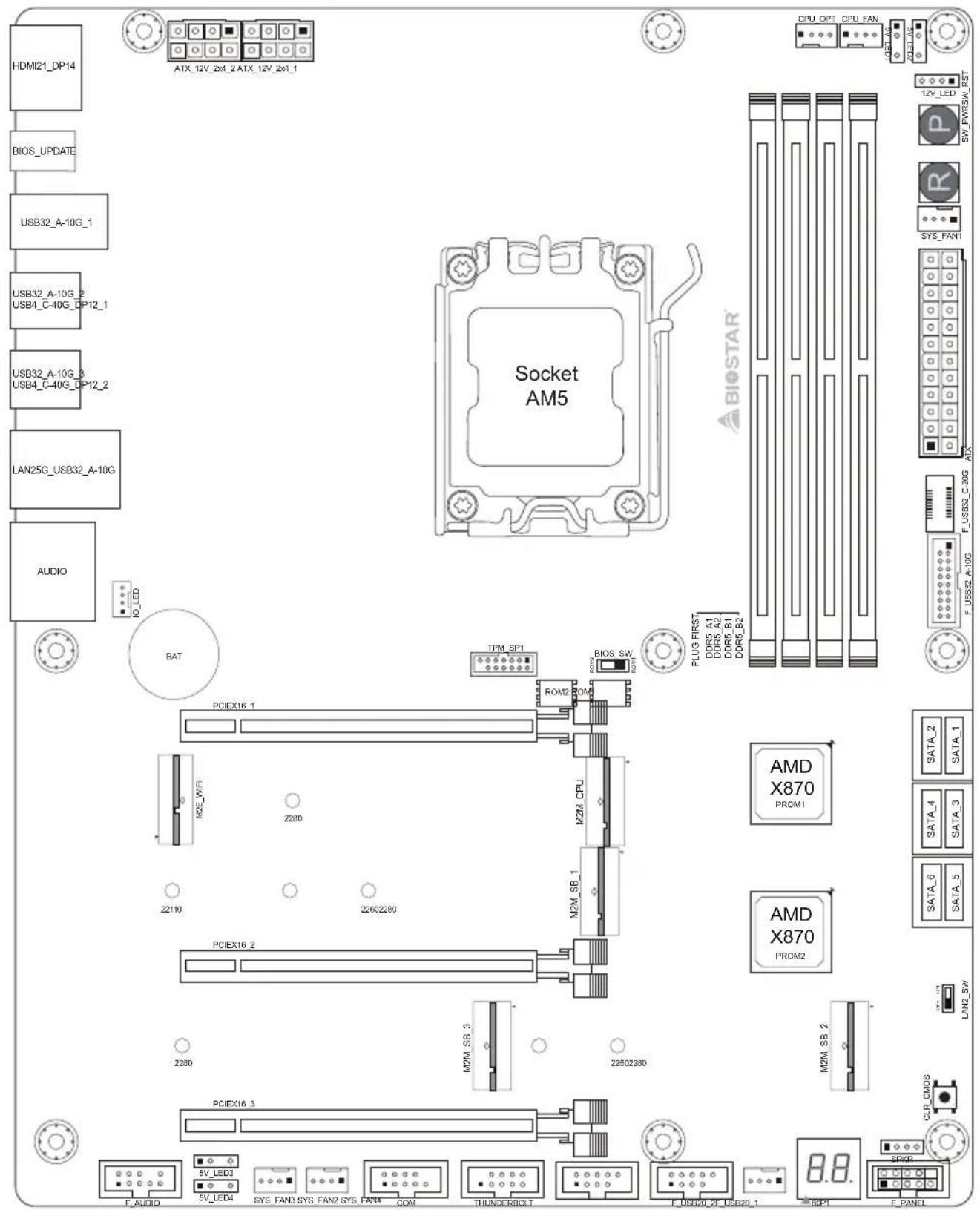

1.4 Компоновка материнской платы

Примечание

» ■ представляет собой 1-й контакт.

Глава 2: Установка оборудования

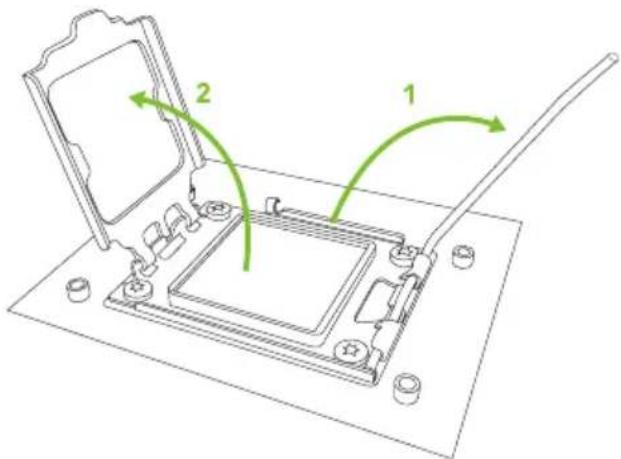

2.1 Установка центрального процессора (ЦП)

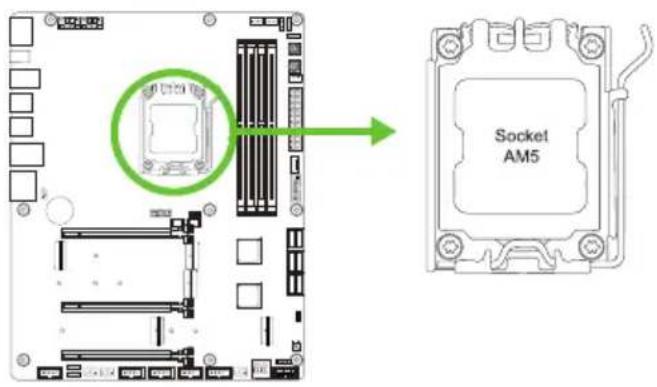

Шаг 1: Найдите сокет ЦП на материнской плате.

Шаг 2: Разблокируйте рычаг и поднимите им прижимную рамку.

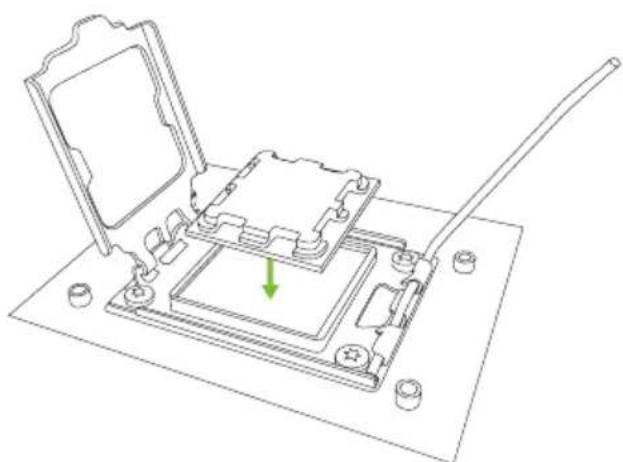

Шаг 3: Сориентируйте процессор и разместите его в сокете.

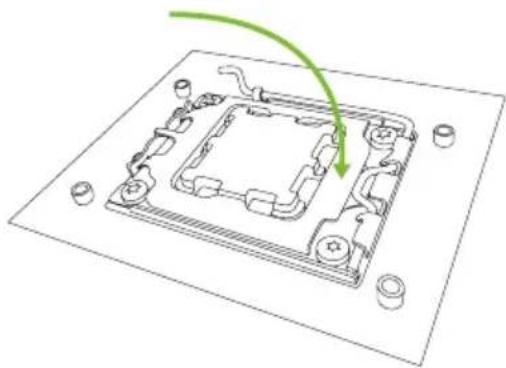

Шаг 4: Поверните рычаг и нажмите на него до его фиксации в закрытом положении.

» Примечание: Перед установкой убедитесь, ч то ЦП предназначен для сокета АМ5. » Каждый раз при замене и установке процессора необходимо выполнить команду «Отключить питание переменного тока + очистить CMOS».

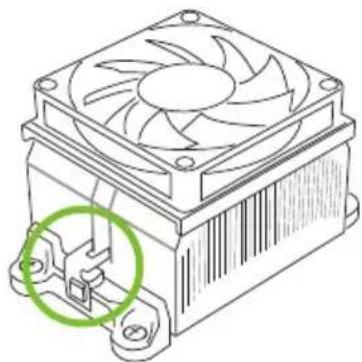

2.2 Установка радиатора

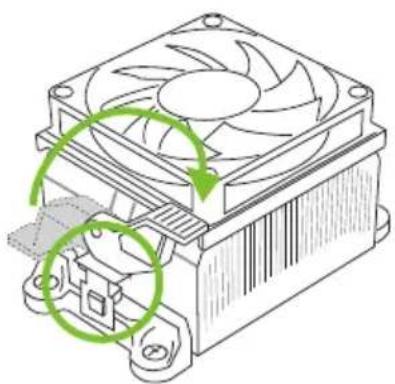

Шаг 1: Поместите радиатор и вентилятор в сборе на фиксирующую рамку. Совместите зажим радиатора с монтажным выступом гнезда. Зацепите пружинный зажим за монтажную проушину.

War 2: С другой стороны нажмите на фиксирующий зажим прямо вниз, чтобы зафиксировать его в пластиковом выступе на фиксирующей рамке, а затем прижмите фиксатор до упора.

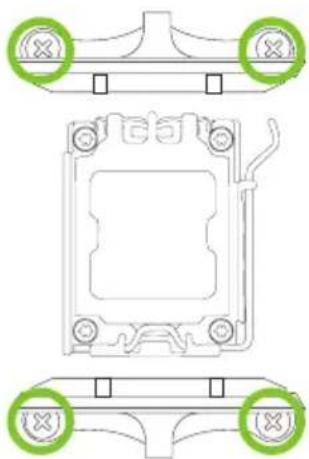

Шаг 1: Снимите кронштейн радиатора и вентилятора в сборе на материнской плате и удерживайте объединительную панель кулера под материнской платой.

Шаг 2: Поместите радиатор и вентилятор в сборе на установленный ЦП и убедитесь, что кабель вентилятора находится как можно ближе к разъему вентилятора ЦП. См. порядок установки винтов в отверстия на следующей схеме.

Примечание

» Не забудьте подключить разъем вентилятора ЦП.
» См. правильную установку в руководстве по установке соответствующего радиатора ЦП.

2.3 Подключение охлаждающих вентиляторов

Следующие штыревые соединители предназначены для охлаждающих вентиляторов, встроенных в компьютер. Кабель и разъем вентилятора могут отличаться в зависимости от производителя вентилятора.

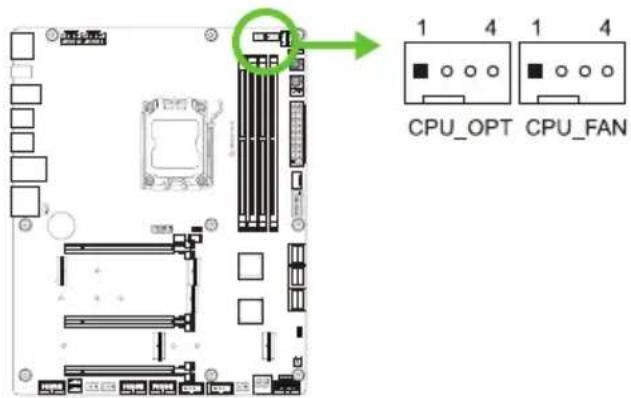

CPU_FAN/ CPU_OPT: Штыревой соединитель вентилятора ЦП

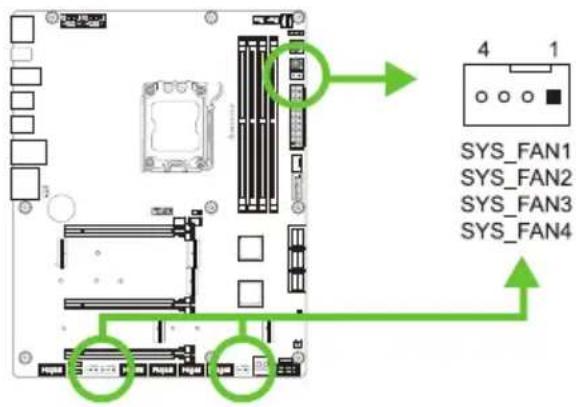

SYS_FAN1/ SYS_FAN2/ SYS_FAN3/ SYS_FAN4: Штыревой соединитель вентилятора системы

» CPU_FAN, CPU_OPT, SYS_FAN1/2/3/4 поддерживают 4-контактные и 3-контактные головные разъемы. При подключении проводов к разъемам обратите внимание, что красный провод является положительным и должен быть подключен к контакту № 2, а черный провод – это Земля и должен быть подключен к контакту № 1 (GND).
» Штыревой соединитель вентилятора ЦП (CPU_OPT): Поддержка вентилятора водяного охлаждения и вентилятора ЦП.

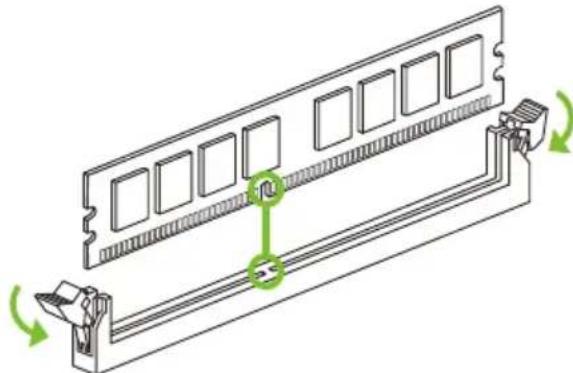

2.4 Установка системной памяти

Модули DDR4

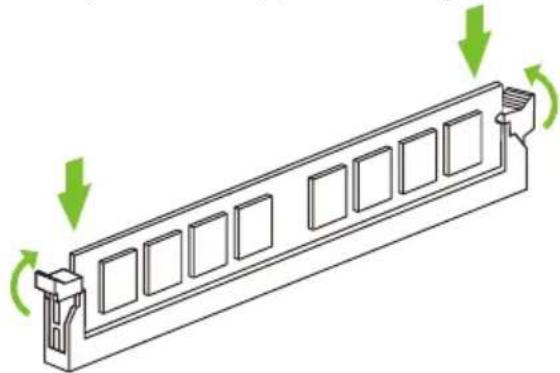

Шаг 1: Разблокируйте слот DIMM, нажав на фиксирующие зажимы наружу. Выровняйте модуль DIMM в слоте таким образом, чтобы выемка на модуле DIMM совпадала с разрывом в слоте.

Шаг 2: Вставьте DIMM вертикально плотно в слот так, чтобы фиксирующие зажимы защелкнулисыи модуль DIMM установился должным образом.

» Если модуль DIMM не вставляется плавно, не применяйте силу. Полностью вытащите его и попробуйте снова.

Емкость памяти

Расположение Модуль	DDR5 Общий объем памяти
DDR5_A1 8ГБ/16ГБ/24ГБ	/32ГБ/48ГБ	Максимум 192 ГБ.
DDR5_A2 8ГБ/16ГБ/24ГБ	/32ГБ/48ГБ
DDR5_B1 8ГБ/16ГБ/24ГБ	/32ГБ/48ГБ
DDR5_B2 8ГБ/16ГБ/24ГБ	/32ГБ/48ГБ

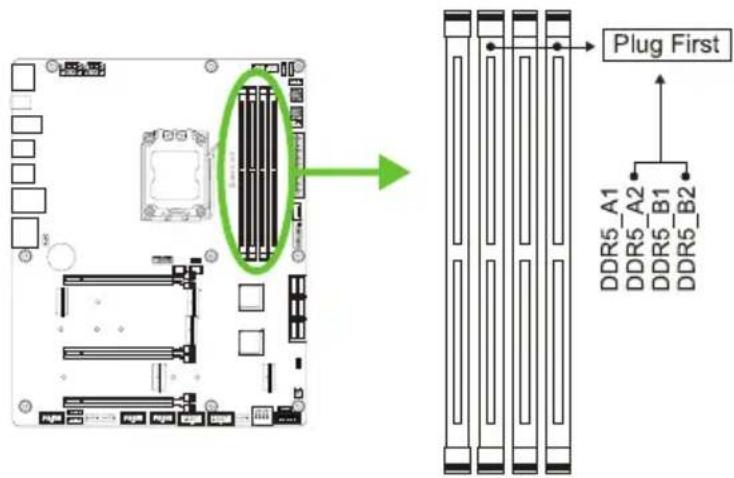

Установка двухканальной памяти

Ознакомьтесь со следующими требованиями, чтобы активировать двухканальную функцию:

Устанавливайте модули памяти одинаковой плотности попарно, как показано в таблице.

Статус двойного DDR5_A1 DDR5_A2 DDR5_B1 DDR5_B2
Enabled X O X O
Enabled O O O O

(О память установлена, Х память не установлена.)

Примечание

» При установке более одного модуля памяти рекомендуется на этой материнской плате использовать память той же марки и емкости.
» При установке одной памяти мы рекомендуем устанавливать ее в DDR5_B2.

2.5 Слоты расширения

PCIEX16\_1: слот PCI-Express Gen5 x16 (x16 или x8 режиме)

• Совместимость с PCI-Express 5.0.
• Максимальная пропускная способность слота PCIe составляет 128 ГБ / с.

PCIEX16\_2: слот PCI-Express Gen5 x16 (x8 режиме)

• Совместимость с PCI-Express 5.0.
- Максимальная пропускная способность слота PCIe составляет 64 ГБ / с.

Примечание

AMD Ryzen 9000 / 7000 Series Процессоры

1 слот PCIe 5.0 x16 (x16 или x8/x8 режиме)

1 слот PCIe 5.0 x16 (x8 режиме)

* При использовании обоих PCIEX16_1 и PCIEX16_2 будут работать в режиме x8.

AMD Ryzen 8700G & 8600G (Phoenix1) Процессоры

1 слот PCIe 4.0 x16 (x8 режиме)

1 слот PCIe 4.0 x16 (disable)

* Для режима x8 поддерживается только PCIEX16_1, PCIEX16_2 будет отключен.

AMD Ryzen 8500G & 8300G (Phoenix2) Процессоры

1 слот PCIe 4.0 x16 (x4 режиме)

1 слот PCIe 4.0 x16 (disable)

* Для режима x4 поддерживается только PCIEX16_1, PCIEX16_2 будет отключен.

PCIEX16\_3: слот PCI-Express Gen4 x16 (x4 режиме)

• Совместимость с PCI-Express 4.0.
- Максимальная пропускная способность слота PCIe составляет 64 ГБ / с.

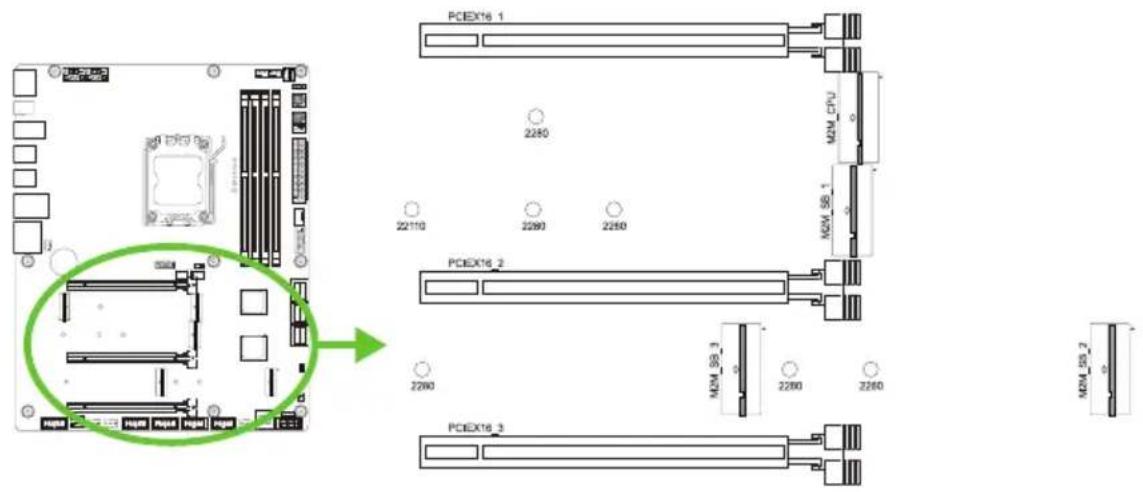

M2M\_CPU: Слот M.2 (M Key)

• Слот М.2 поддерживает модуль SSD 2280 типа М.2.
• Поддержка модуля M.2 PCI Express до Gen5 .0x4(128 ГБ/с) – NVMe SSD.

M2M\_SB\_1: Слот M.2 (M Key)

• Слот М.2 поддерживает модуль SSD 2260/2280/22110 типа М.2.
• Поддержка модуля M.2 PCI Express до Gen4 .0x4(64 ГБ/с) – NVMe SSD.

M2M\_SB\_2: Слот M.2 (M Key)

• Слот М.2 поддерживает модуль SSD 2260/2280 типа М.2.
• Поддержка модуля M.2 PCI Express до Gen4 .0x4(64 ГБ/с) – NVMe SSD.

M2M\_SB\_3: Слот M.2 (M Key)

• Слот М.2 поддерживает модуль SSD 2280 типа М.2.
• Поддержка модуля M.2 PCI Express до Gen4 .0x4(64 ГБ/с) – NVMe SSD.

Примечание

» При использовании модуля на разъеме M.2 (M2M_SB_3) слот PCI-E (PCIEX16_3) будет отключен.

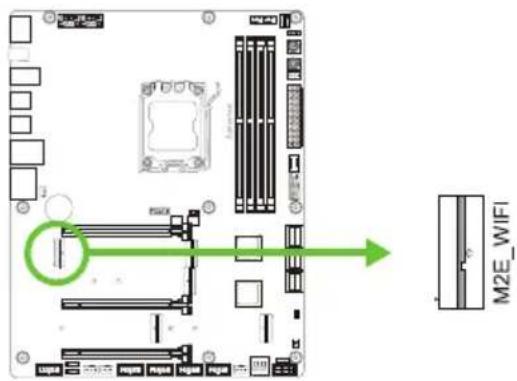

M2E-WIFI: разъем M.2 (Wi-Fi карта M.2 (E Key) не входит в комплект поставки.)

• Поддерживает М.2 (Е Key).
• Поддерживает модуль Wi-Fi.

Установка карты расширения

Вы можете установить карту расширения, выполнив следующие действия:

• Прочтите инструкцию к соответствующей карте расширения, прежде чем устанавливать эту карту в компьютер.
• Снимите крышку шасси компьютера, винты и кронштейн слота с компьютера.
• Поместите карту в слот расширения и нажмите на карту, пока она полностью не установится в слот.
• Закрепите металлический кронштейн карты на задней панели шасси винтом. (Этот шаг предназначен только для установки карты VGA.)
• Установите на место крышку шасси компьютера.
• Включите компьютер, при необходимости измените настройки BIOS для платы расширения.
• Установите соответствующий драйвер для карты расширения.

Примечание

» Обратите внимание, что при необходимости установить или удалить винт вам понадобится отвертка типа M2. Не рекомендуется использовать отвертку, не отвечающую техническим требованиям, в противном случае можно повредить винт.

Установка Поворотный автоматический анкер М.2

Установка SSD-карты М.2

1. Вставьте твердотельный накопитель М.2 в слот М.2 под углом 30 градусов..
2. Опустите твердотельный накопитель М.2 на место..
3. Защелка «Click» для фиксации SSD M.2.

1. Откройте защелку М.2..
2. Поднимите твердотельный накопитель М.2.
3. Вытащите твердотельный накопитель М.2 из слота М.2 под углом 30 градусов.

Положение сменного отверстия «Поворотный автоматический анкер М.2»: снятие и установка

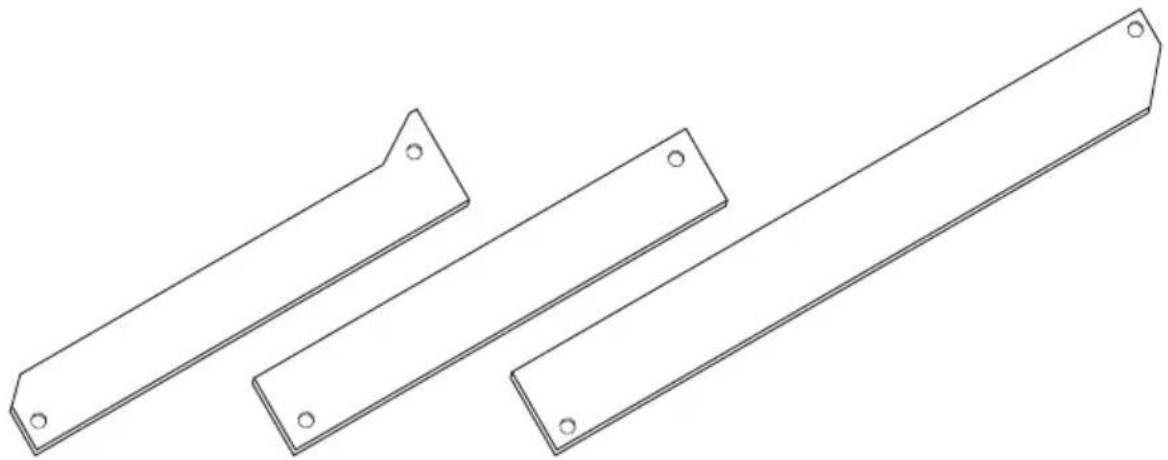

Установка радиатора М.2 COOLING

Этапы снятия радиатора М.2 COOLING:

War 1:Перед тем как вставить карту M.2 SSD, ослабьте винты на краю радиатора и снимите радиатор.	War 2:Вставьте карту M.2 SSD в слот M.2 и прикрутите ее к материнской плате.	War 3:После установки карты M.2 SSD поместите радиатор M.2 COOLING над слотом M.2 и затяните винты, чтобы закрепить радиатор на материнской плате.

Note

» Следуйте инструкциям по установке радиатора M.2 COOLING и снимите радиатор M.2 COOLING, чтобы установить карту M.2 SSD на материнскую плату.

2.6 Настройка перемычек и переключателей

На рисунке показано, как установить перемычки. Когда колпачковая перемычка помещена на контакты, она «замкнута», в противном случае перемычка «разомкнута».

Контакт разомкнут Контакт замкнут Контакт 1-2 замкнут

SW\_BIOS: двойной переключатель BIOS

Двойной переключатель BIOS позволяет выбрать одно из ПЗУ BIOS (ROM1/ROM2) для загрузки.

Включена основная BIOS (ROM1)

Загорается светодиодный индикатор (ROM1_LED), и включается основная BIOS

Включена резервная BIOS (ROM2)

Загорается светодиодный индикатор (ROM2_LED), и включается резервная BIOS.

Note

» Не используйте этот переключатель, когда включено питание системы.
» Перед перепрограммированием ПЗУ BIOS убедитесь, что этот переключатель установлен в положение ПЗУ BIOS, которое вы хотите обновить.

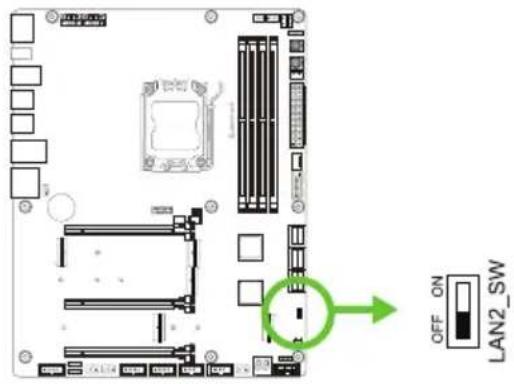

LN2\_SW: переключатель режима LN2

Когда режим LN2 включен, ЦП работает на самой низкой частоте (например, 500 МГц) во избежание неожиданного отключения системы.

» Если вы хотите работать в режиме LN2, обратите внимание и попробуйте переключить переключатель LN2 из положения ВЫКЛ в положение ВКЛ после перехода в операционную систему Windows.
» Мы не несем ответственности за повреждения или риски, вызванные разгоном.

2.7 Штыревые соединители и разъемы

ATX: разъем источника питания ATX

Для лучшей совместимости рекомендуется использовать для этого разъема стандартный 24-контактный источник питания АТХ. Перед подключением разъема убедитесь в правильной ориентации.

Pin	Assignment Pin	Assignment
13	+3.3V 1 +3.3V
14	-12V 2 +3.3V
15	Ground 3 Ground
16	PS_ON 4+5V
17	Ground 5 Ground
18	Ground 6 +5V
19	Ground 7Ground
20	NC 8PW_OK
21	+5V 9Standby Voltage	-5V
22	+5V 10 +12V
23	+5V 11 +12V
24	Ground 12 +3.3V

ATX\_12V\_2X4\_1/2: разъем источника питания ATX

Разъем обеспечивает +12 В в цепи питания ЦП. Если разъем питания ЦП 4-контактный, подключите его к контактам 1-2-5-6 ATXPWR2.

» Перед включением системы убедитесь, что вставлены оба разъема ATX_12V_2X4_1 и ATX_12V_2X4_2.
» Недостаточное питание системы может привести к нестабильности или неправильному функционированию периферийных устройств. При настройке системы с более энергоемкими устройствами рекомендуется использовать блок питания с более высокой выходной мощностью.

разъем источника питания АТХ

24-контактный разъем питания ATX: основной разъем питания расположен вдоль края платы рядом со слотами DIMM. Надежно вставьте кабель питания в разъем и убедитесь, что он надежно закреплен.

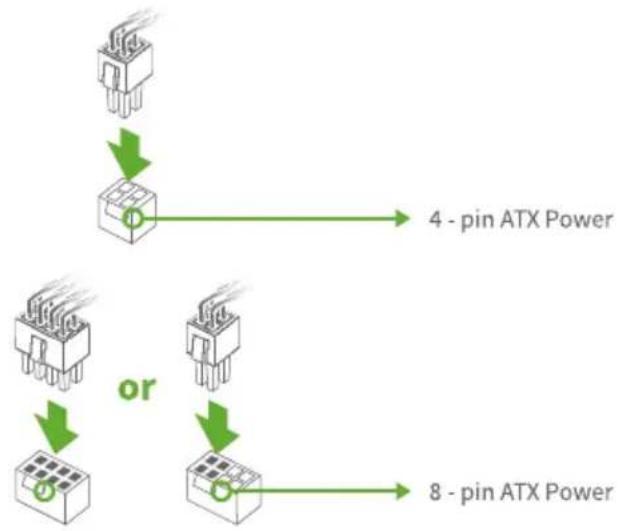

4- или 8-контактный разъем питания АТХ: 4- или 8-контактный разъем питания АТХ 12 В используется для подачи питания на ЦП. Совместите контакты с разъемом и плотно прижмите их до фиксации.


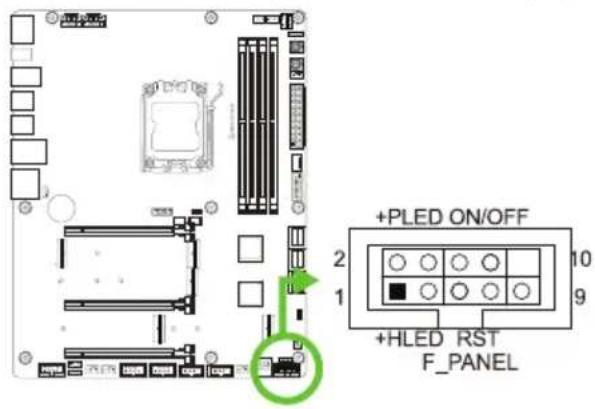

F\_PANEL: штыревой соединитель передней панели

Этот разъем включает в себя соединения включения питания, сброса, светодиода жесткого диска и светодиода питания. Он позволяет пользователю подключать функции переключателя передней панели корпуса ПК.

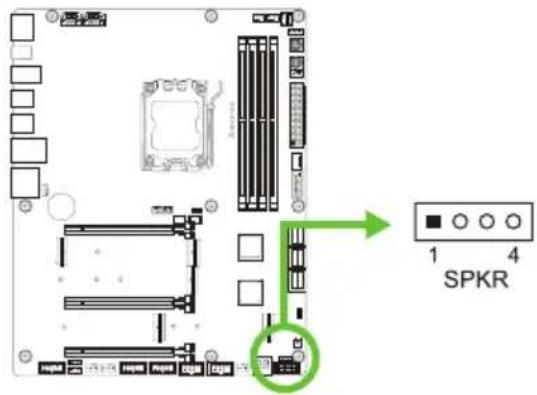

SPKR: штыревой соединитель динамика шасси

Подключите динамик шасси к этому штыревому соединителю.

Pin	Assignment
1	+5V
2	N/A
3	N/A
4Speaker

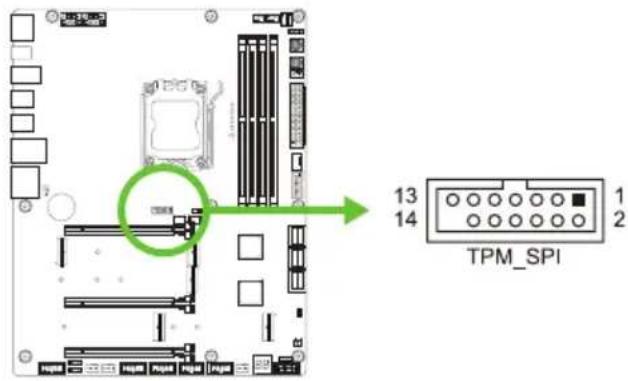

TPM\_SPI: штыревой соединитель доверенного платформенного модуля

Этот штыревой соединитель позволяет хранить криптографические ключи, защищающие информацию.

Pin	Assignment	Pin	Assignment
1	+1.8V 2 SPI_PIRQ
3	TPM_RST#	4	TPM_CS
5	N/A	6	N/A
7	+1.8V 8 GND
9	N/A 10 SPI_CLK
11	SPI_MISO 12 SPI_MOSI
13	N/A 14 KEY

SATA\_1/ SATA\_2/ SATA\_3/ SATA\_4/ SATA\_5/ SATA\_6: разъемыSerial ATA 6,0 Гбит/с

Эти разъемы подключаются к жестким дискам SATA через кабели SATA.

F\_USB32\_C-20G: штыревой соединитель для портов USB 3.2 (Gen2x2) на передней панели

Этот Кабели USB Type-C штыревой соединитель позволяет пользователю добавлять дополнительные порты USB на переднюю панель ПК, а также может быть подключен к самым разным внешним периферийным устройствам.

Pin A	Assignment Pin	Assignment
1 VBUS 11 VBUS
2 SSTX1+ 12 SSTX2+
3 SSTX1- 13 SSTX2-
4Ground 14 Ground
5 SSRX1+ 15 SSRX2+
6 SSRX1- 16 SSRX2-
7VBUS 17 Ground
8CC1 18 D-
9SBU1 19 D+
10 SBU2	20 CC2

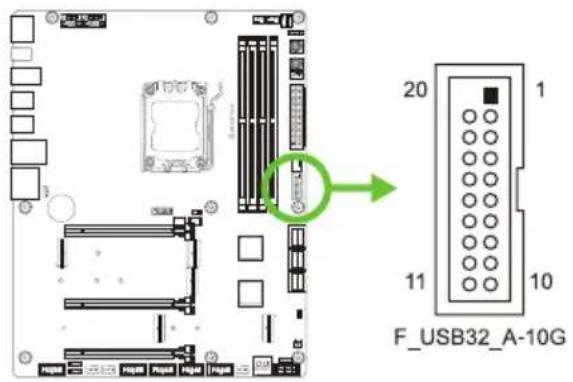

F\_USB32\_A-10G: штыревой соединитель для портов USB 3.2 (Gen2) на передней панели

Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты USB на переднюю панель ПК, а также может быть подключен к самым разным внешним периферийным устройствам.

Pin	Assignment Pin	Assignment
1 VBUS0 11 D2+
2 SSRX1-	12 D2-
3 SSRX1+ 13 Ground
4Ground 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 Ground
7Ground 17 SSRX2+
8D1-	18 SSRX2-
9D1+	19 VBUS1
10 ID	20 Key

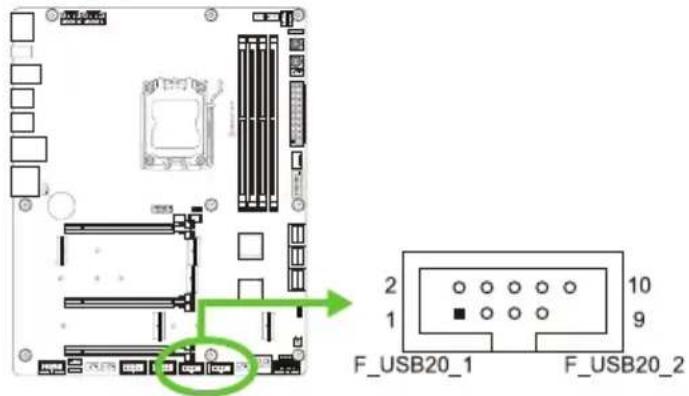

F\_USB20\_1/ F\_USB20\_2: штыревой соединитель для портов USB 2.0 на передней панели

Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты USB на переднюю панель ПК, а также может быть подключен к самым разным внешним периферийным устройствам.

Pin Assignment

1 +5V (fused)

2 +5V (fused)

3 USB-

4USB-

5 USB+

6 USB+

7Ground

8Ground

9Key

10 NC

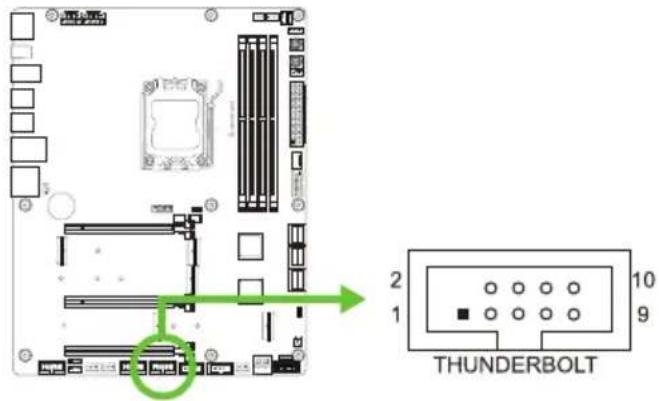

THUNDERBOLT: штыревой соединитель Thunderbolt

Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты Thunderbolt на переднюю панель ПК, а также может быть подключен к самым разным внешним периферийным устройствам.

F\_AUDIO: штыревой соединитель аудио передней панели

Этот разъем позволяет пользователю подключить аудиовход/выход на передней панели, который поддерживает HD.

HD Audio

Pin Назначение

1 Mic Left in

2 Ground

3 Mic Right in

4GP O

5 Right line in

6 Jack Sense

7Front Sense

8Key

9Left line in

10 Jack Sense

Примечание

» При использовании переднего аудиоразъема HD и подключении гарнитуры задний звук будет автоматически отключен.
» Рекомендуется подключить аудиомодуль высокой четкости на передней панели к этому разъему, чтобы воспользоваться возможностями аудио высокой четкости материнской платы.

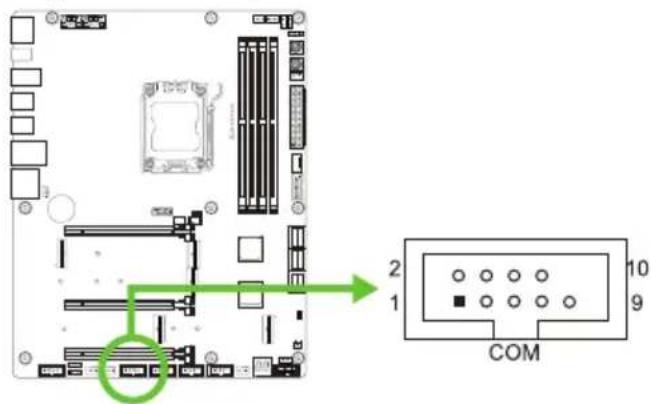

COM: разъем последовательного порта

На материнской плате имеется штыревой соединитель последовательного порта для подключения порта RS-232.

12V\_LED: Штыревой соединитель светодиодного устройства RГБ (5050 SMD)

Этот штыревой соединитель обеспечивает питание 12 В и контакты управления RГБ для светодиодного устройства RГБ (5050 SMD).

5V\_LED1/ 5V\_LED2/ 5V\_LED3/ 5V\_LED4: штыревой соединитель адресуемого светодиодного устройства RГБ (WS2818B)

Этот штыревой соединитель обеспечивает питание 5 В и контакты управления данными для светодиодного устройства ARГБ (WS2818B).

Примечание

» Убедитесь, что к вашему светодиодному устройству подключен правильный контакт, неправильное подключение может повредить светодиодное устройство или материнскую плату.
» Разъем 12V_LED поддерживает до 5050 светодиодных лент RГБ с максимальной номинальной мощностью 3 А (12 В).
» Разъем 5V_LED поддерживает до 300 индивидуально адресуемых светодиодных лент RГБ WS2818B с максимальной номинальной мощностью 3 A (5 B).
» Для управления светодиодами используйте программное обеспечение Vivid LED DJ. См. подробную информацию о настройке программного обеспечения в главе 3.3.

2.8 Кнопки, индикаторы, светодиоды

Сенсорные кнопки

Коснитесь этой кнопки, чтобы включить/выключить систему.

SW\_RST (C6poc):

Коснитесь этой кнопки, чтобы перезагрузить систему.

CLR\_CMOS (Очистить CMOS):

Нажмите кнопку 1 \~ 2 секунды, чтобы загрузить настройки BIOS по умолчанию.

Индикатор POST-кода BIOS:

индикатор показывает POST-код при загрузке. См. все POST-коды BIOS в главе 4.3.

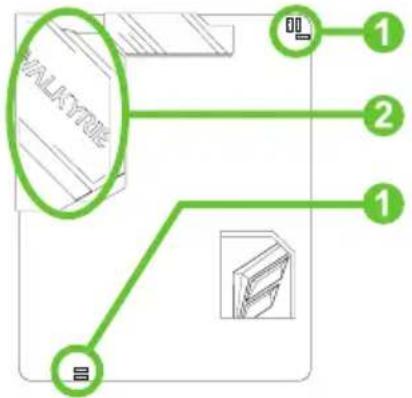

Светодиоды

Нижеуказанные светодиоды управляются программой VALKYRIE AURORA Utility. См. более подробную информацию о настройке программного обеспечения в главе 3.3.

1. Штыревой соединитель светодиода RГБ (5 В/12 В)

2. Светодиод ARMOR GEAR

Глава 3: UEFI BIOS и программное обеспечение

3.1 Настройка UEFI BIOS

- Программа настройки BIOS может использоваться для просмотра и изменения настроек BIOS для компьютера. Доступ к программе настройки BIOS можно получить, нажав клавишу после начала тестирования памяти POST (сокр. англ. Power-On Self-Test, самотестирование при включении питания) и до начала загрузки операционной системы.

- Дополнительную информацию о настройке UEFI BIOS см. в руководстве по UEFI BIOS

3.2 Обновление BIOS

BIOS можно обновить с помощью одной из следующих утилит:

- BIOSTAR BIO-Flasher: С помощью этой утилиты можно обновить BIOS из файла на жестком диске, USB-накопителе (флэш-накопителе или жестком USB-диске) или компакт-диске.

- Утилита BIOSTAR BIOS Update: Она обеспечивает автоматическое обновление в среде Windows. С помощью этой утилиты можно обновить BIOS из файла на жестком диске, USB-накопителе (флэш-накопителе или жестком USB-диске), компакт-диске или из местоположения файла в Интернете.

3.3 Обновление SMART BIOS материнской платы

- Загрузите новое обновление BIOS на USB-накопитель, измените имя файла на: CREATIVE.ROM (точно введите каждую букву). Например: AX87AE827.BST в CREATIVE.ROM.

- Подключите питание к разъему ATX 24PIN на материнской плате, включите питание переменного тока (включите только блок питания, включение питания не требуется)

- Вставьте USB-накопитель с именем файла: CREATIVE.ROM в программатор (аппаратный) USB-порт SMART BIOS

- Нажмите кнопку обновления SMART BIOS на 3-5 секунд, светодиод начнет мигать, когда светодиод погаснет, запись будет завершена.

• BIOSTAR BIO-Flasher

Примечание

» Эта утилита позволяет использовать только устройства хранения с форматом FAT32/16 и одним разделом.
» Выключение или сброс системы во время обновления BIOS приведет к сбою загрузки системы.

Обновление BIOS с помощью BIOSTAR BIOS Flasher

1. Перейдите на веб-сайт, чтобы загрузить новейший файл BIOS для материнской платы.
2. Затем скопируйте и сохраните файл BIOS на флэш-накопитель USB (поддерживается толькоформат FAT/FAT32).
3. Вставьте USB-накопитель, содержащий файл BIOS, в USB-порт.

4. Включите или перезагрузите компьютер, а затем нажмите во время процесса POST.

5. После входа в экран POST появляется утилита BIOS-FLASHER. Выберите для поиска файла BIOS.

6. Выберите соответствующий файл BIOS, и появится сообщение с вопросом, действительно ли вы хотите перепрограммировать файл BIOS. Нажмите «Да», чтобы начать обновление BIOS.

7. После завершения перепрограммирования BIOS появляется диалоговое окно с просьбой перезапустить систему. Нажмите кнопку , чтобы перезапустить систему.

1. Пока система загружается и отображается полноэкранный логотип, нажмите клавишу , чтобы войти внастройки BIOS.

После входа в настройки BIOS перейдите в (Сохранить и выйти), используя функцию (Восстановить настройки по умолчанию), чтобы загрузить оптимизированные настройки по умолчанию, и выберите (Сохранить изменения и сбросить), чтобы перезапустить компьютер. На этом обновление BIOS завершено.

Утилита BIOS Update (через Интернет)

1. Установите утилиту BIOS Update с DVD-диска.

2. Перед использованием этой функции убедитесь, что система подключена к Интернету.

3. Запустите утилиту BIOS Update и нажмите кнопку «Online Update» (Онлайн-обновление) на главном экране

4. Откроется диалоговое окно с запросом вашего согласия на запуск BIOS Update. Нажмите «Да», чтобы начать процедуру онлайн-обновления.

5. Если есть новая версия BIOS, утилитапредложит вам загрузить ее. Нажмите «Да», чтобы продолжить.

6. После завершения загрузки вас спросят, запрограммировать (обновить) BIOS или нет. Нажмите «Да», чтобы продолжить.

7. После завершения процесса обновления вам будет предложено перезагрузить систему. Нажмите «ОК» для перезагрузки.

8. Пока система загружается и отображается полноэкранный логотип, нажмите клавишу , чтобы войти внастройки BIOS.

После входа в настройки BIOS перейдите в (Сохранить и выйти), используя функцию (Восстановить настройки по умолчанию), чтобы загрузить оптимизированные настройки по умолчанию, и выберите (Сохранить изменения) и (Сбросить), чтобы перезапустить компьютер. На этом обновление BIOS завершено.

Утилита BIOS Update (через файл BIOS)

1. Установите утилиту BIOS Update с DVD-диска.

2. Загрузите правильную BIOS с веб-сайта http://www.biostar.com.tw/

3. Запустите утилиту BIOS Update и нажмитекнопку «Update BIOS» (Обновить BIOS) на главном экране.

4. Появится предупреждающее сообщение с запросом вашего согласия на запуск BIOS Update. Нажмите «ОК», чтобы начать процедуру обновления.

5. Выберите местоположение вашего файла BIOS в системе. Выберите нужный файл BIOS и нажмите «Open» (Открыть). Это займет несколько минут, проявите терпение.

6. После завершения процесса BIOS Update нажмите «ОК», чтобы перезагрузить систему.

7. Пока система загружается и отображается полноэкранный логотип, нажмите клавишу , чтобы войти в настройки BIOS.

После входа в настройки BIOS перейдите в (Сохранить и выйти), используя функцию (Восстановить настройки по умолчанию), чтобы загрузить оптимизированные настройки по умолчанию, и выберите (Сохранить изменения и сбросить), чтобы перезапустить компьютер. На этом обновление BIOS завершено.

Резервное копирование BIOS

Нажмите кнопку «Backup BIOS» (Резервное копирование BIOS) на главном экранедля резервного копирования BIOS и выберите нужноеместоположение для файла резервной копии BIOS в системеи нажмите «Save» (Сохранить).

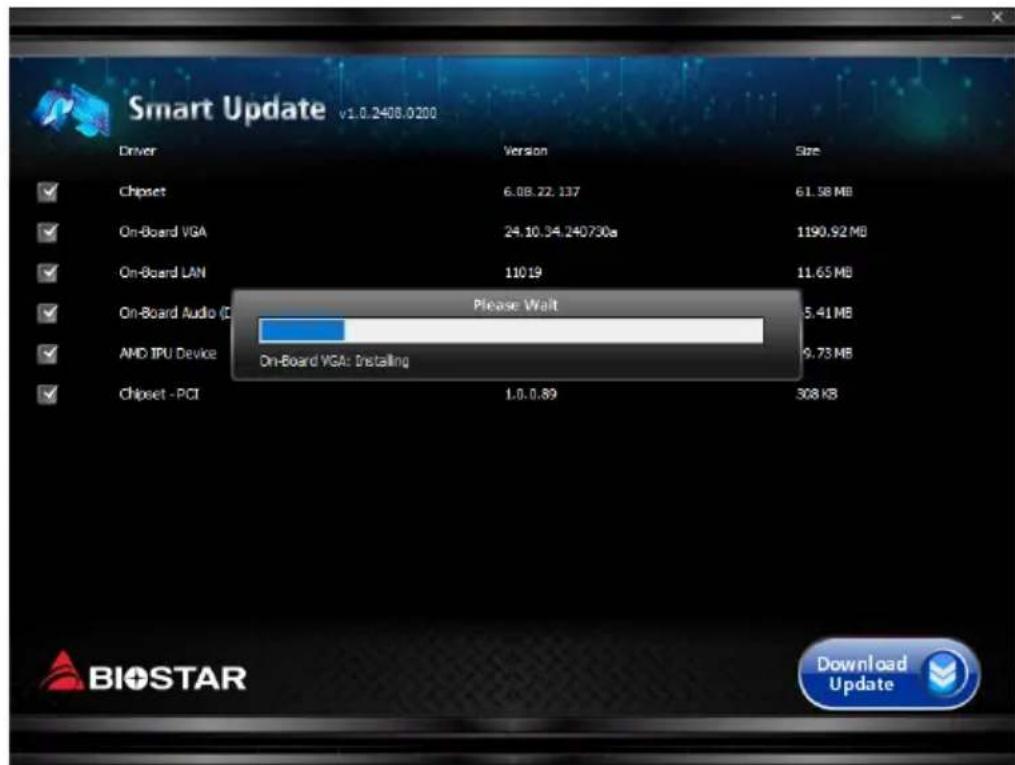

3.4 Программное обеспечение

Установка программного обеспечения

1. Вставьте установочный DVD-диск в оптический привод. Появится программа установки драйвера, если включена функция автозапуска.
2. Выберите установку программного обеспечения, а затем щелкните название соответствующего программного обеспечения.
3. Следуйте инструкциям на экране, чтобы завершить установку.

Запуск программного обеспечения

После завершения процесса установки вы увидите значок программного обеспечения на рабочем столе. Дважды щелкните значок, чтобы запустить его.

Примечание

» Все сведения и содержимое, относящиеся к следующему программному обеспечению, могут быть изменены без предварительного уведомления. Для повышения производительности программное обеспечение постоянно обновляется.
» Информация и изображения, описанные далее, предназначены только для справки. Фактическая информация и настройки на плате могут немного отличаться от приведенных в настоящем руководстве.

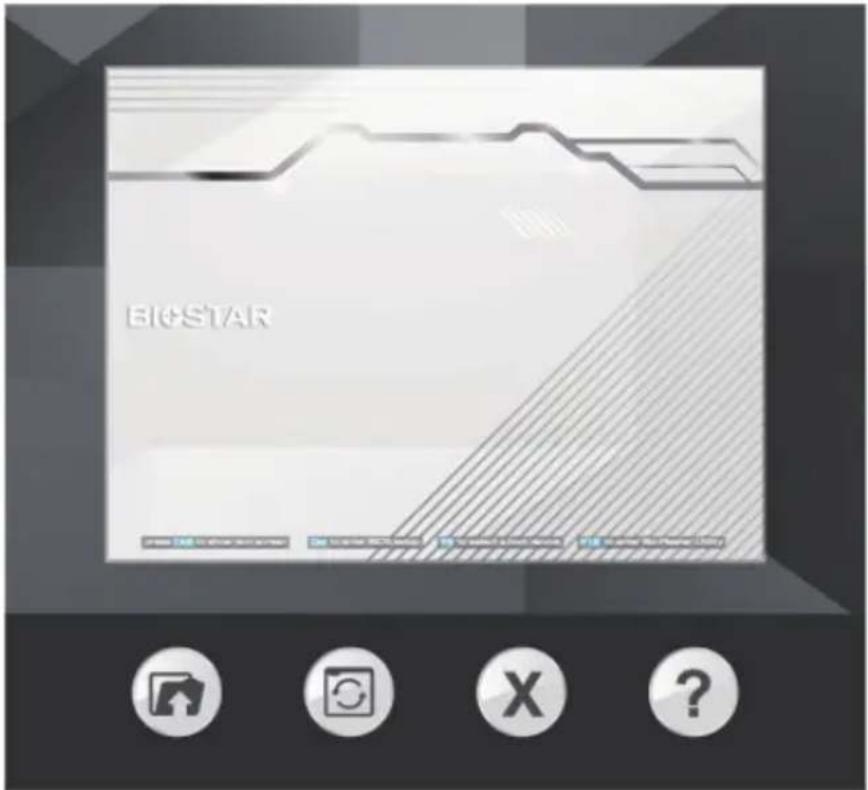

Утилита BIOScreen

Эта утилита позволяет легко персонализировать загрузочный логотип. Вы можете выбрать ВМР в качестве загрузочногологотипа, чтобы индивидуализировать свой компьютер.

Выполните следующие пошаговые инструкции, чтобы обновить загрузочный логотип:

• Загрузите изображение: Выберите изображение в качестве загрузочного логотипа.
• Обновите BIOS: Запишите изображение в память BIOS, чтобы завершить обновление.
• Закрывать(Close)
• o(About)

Vivid LED DJ

Vivid LED DJ может настроить цветовую схему ARMOR GEAR, светодиодное устройство RГБ.

1. Тип светодиода: Выберите блоки светодиодного освещения.

2. Все : Вся подсветка светодиодная.
   • 12V RGB : Светодиодная подсветка 12 В. (12V_LED устройство)

3. 5V ARGB1 / 5V ARGB2 : Светодиодная подсветка 5 В. (5V_LED устройство)

4. Периферийные устройства : Светодиодная подсветка RGB.

5. Светодиодная подсветка: Позволяет выбирать яркость светодиодов.

6. Static

7. Breath
8. Strobing
9. Color Cycle
10. Music
11. Breath Rainbow
12. Rainbow
13. Filling
14. Motion Point
15. Flash & Dash
16. Zoom

17. Rainbow Comet

18. Яркость: Позволяет регулировать яркость светодиодов.

19. Цветовая палитра: Позволяет выбрать определенный цвет светодиодов.

- Палитра(Palette): позволяет выбрать определенный цвет светодиодов.

• Цвет(Color): Позволяет выбрать цвет.

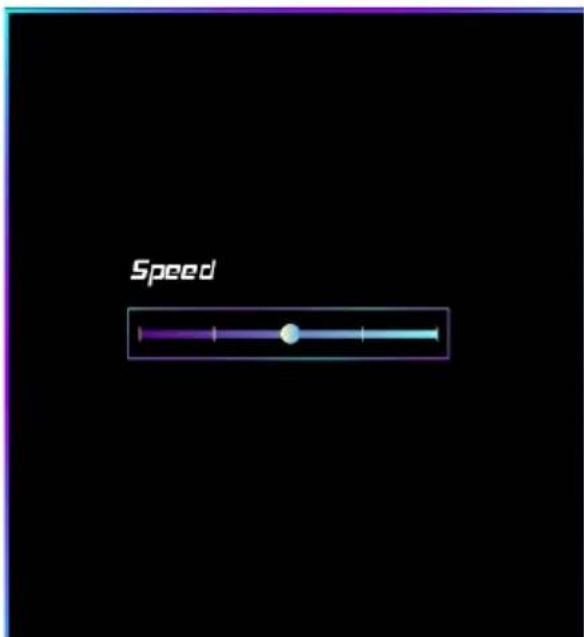

• Скорость(Speed): позволяет регулировать скорость.: Allows to you adjust speed.

• Цвет(Color): Позволяет выбрать цвет.
• Скорость(Speed): позволяет регулировать скорость.: Allows to you adjust speed.

• Цвет(Color): Позволяет выбрать цвет.
• Скорость(Speed): позволяет регулировать скорость.: Allows to you adjust speed.
• Случайный выбор(Random): светодиоды автоматически меняют цветовую палитру.: LEDs will Automatically change the Color Palette.

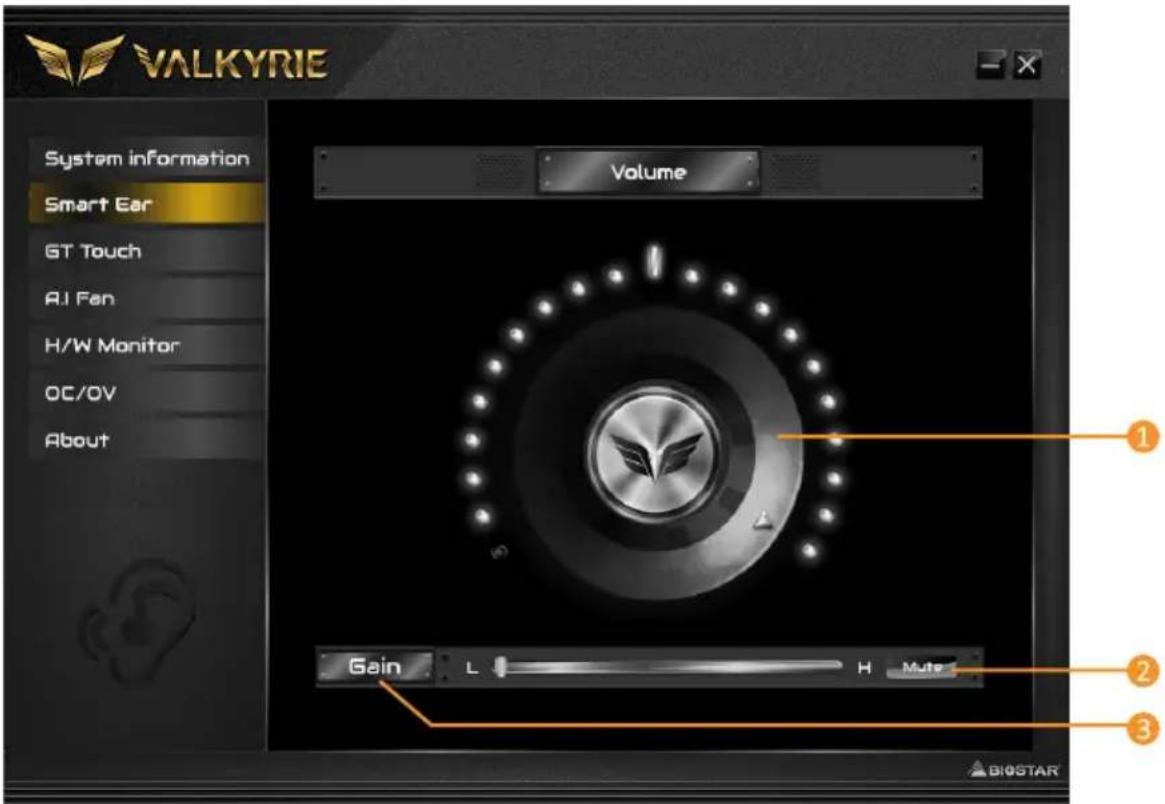

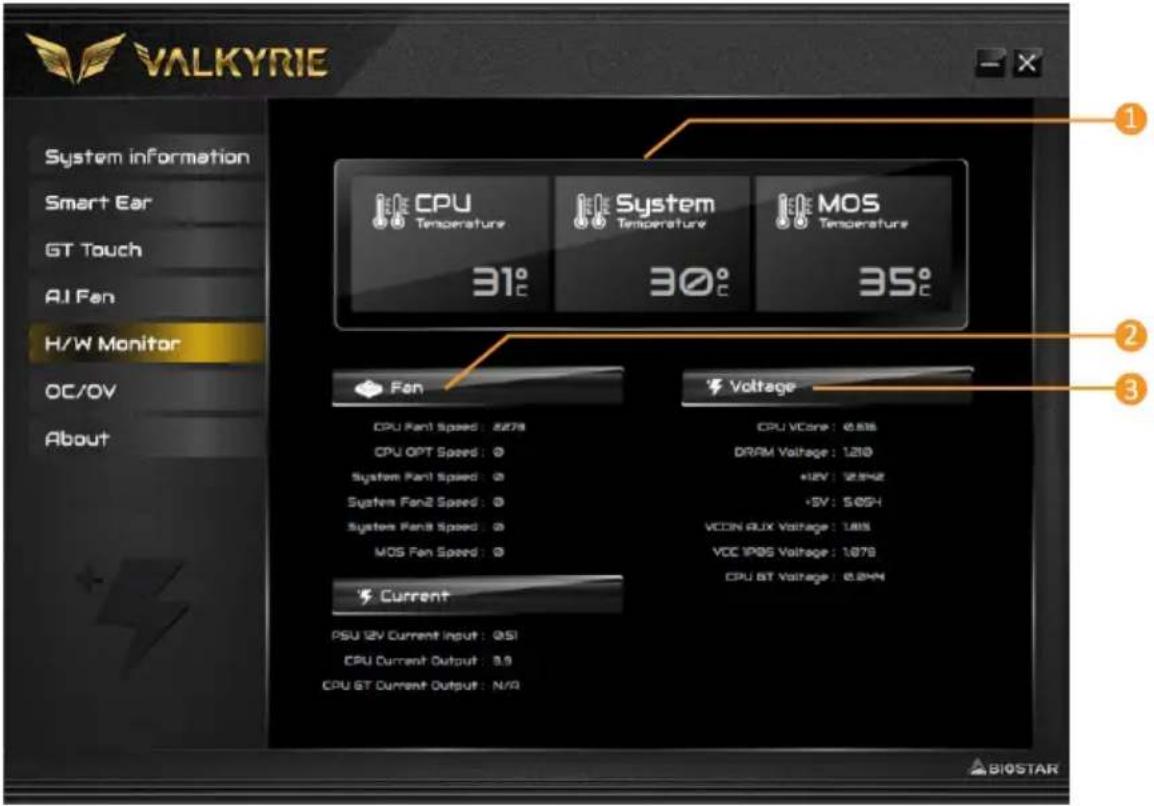

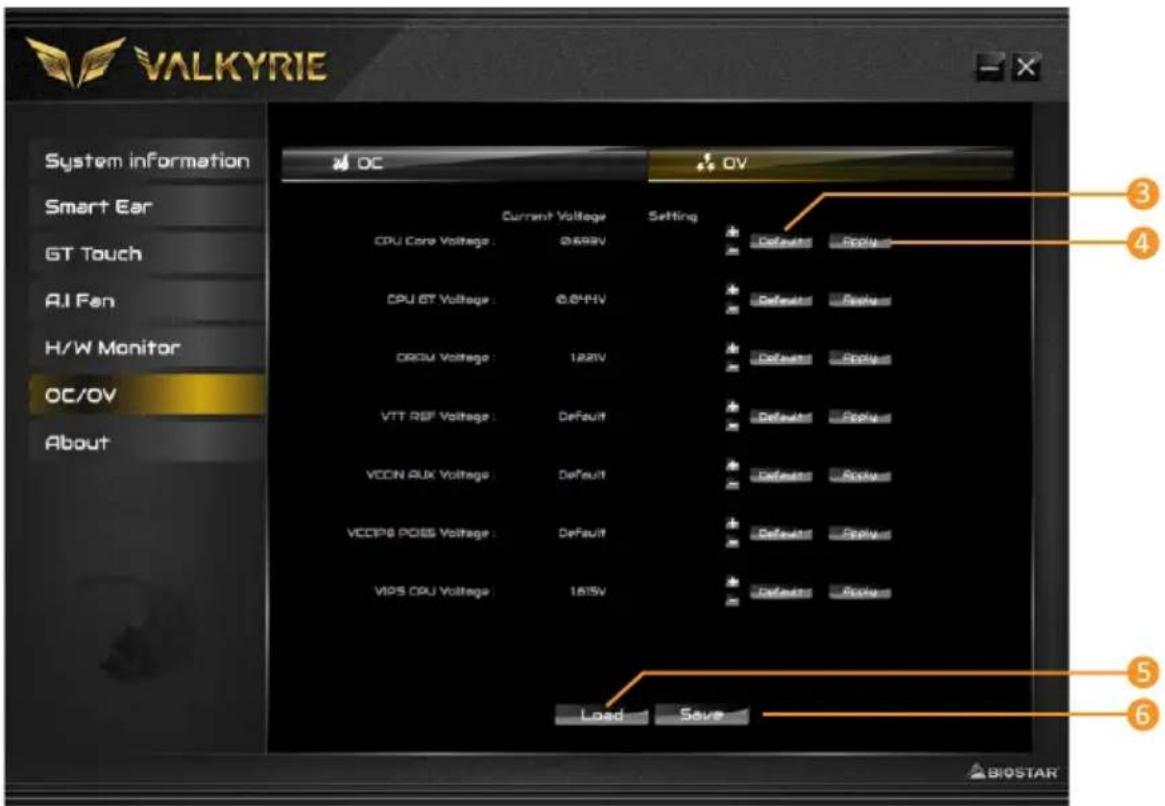

VALKYRIE AURORA Utility – это простая в использовании программа, которая объединяет несколько утилит BIOSTAR и позволяет

пользователям одновременно и легко настраивать эти утилиты.

Примечание

» Содержание меню VALKYRIE AURORA Utility будет немного отличаться в зависимости от материнских плат компьютеров пользователей.

» После установки или удаления программного обеспечения перезапустите компьютер.

Информация о системе

На вкладке Информация о системе представлена общая информация о системе.

1. Clocks (Часы): показывает частоту ядра, множитель и частоту шины.
2. Motherboard (Материнская плата): показывает информацию о материнской плате.
3. Processor (Процессор): показывает информацию о ЦП.
4. Memory (Память): показывает информацию о памяти.

» Нажмите кнопки разных слотов памяти, чтобы получить информацию о памяти.

SmartEAR

Smart EAR позволяет регулировать громкость системы и настраивать импеданс (низкое/высокое усиление) для оптимизации работы наушников. Вы можете легко наслаждаться качественным и потрясающим звуком.

Требования:

1. Шасси с передними разъемами аудиовыхода
2. Головная гарнитура или наушники
3. Операционная система Windows 11 (64-разрядная) / 10 (64-разрядная)

Руководство по установке:

1. Убедитесь, что передний аудиокабель шасси правильно подсоединен к переднему штыревому соединителю аудио материнской платы.
2. Установите программу VALKYRIE AURORA Utility с DVD-диска.
3. Подключите головную гарнитуру или наушники к переднему аудиоразъему шасси или порту линейного аудиовыхода на задней панели ввода-вывода.

» Если вы хотите использовать кабель переднего аудиовыхода АС'97, отключите настройку «Обнаружение разъема напередней панели». Эту настройку можно найти через утилиту О.С. Audio.

1. Ручка регулировки громкости: громкость можно точно отрегулировать, повернув ручку по часовой стрелке или против часовой стрелки, чтобы соответственно увеличить или уменьшить громкость системы.
2. Mute (Отключение микрофона): позволяет отключить звук системы.
3. Gain (Переключатель высокого/низкого усиления): установите переключатель усиления на низкое значение для наушников с низким импедансом и установите его на высокое значение для наушников с высоким импедансом.

GT Touch

GT Touch позволяет настраивать нормальный, эко- и спортивный режимы при запускепрограммы VALKYRIE AURORA Utility в среде Windows.

1. Normal (Нормальный режим): уравновешивает потребление энергии и производительность системы.
2. ECO Mode (Эко-режим): экономит энергию за счет небольшого снижения производительности системы.
3. Sport (Спортивный режим): обеспечивает высочайший уровень производительности системы.

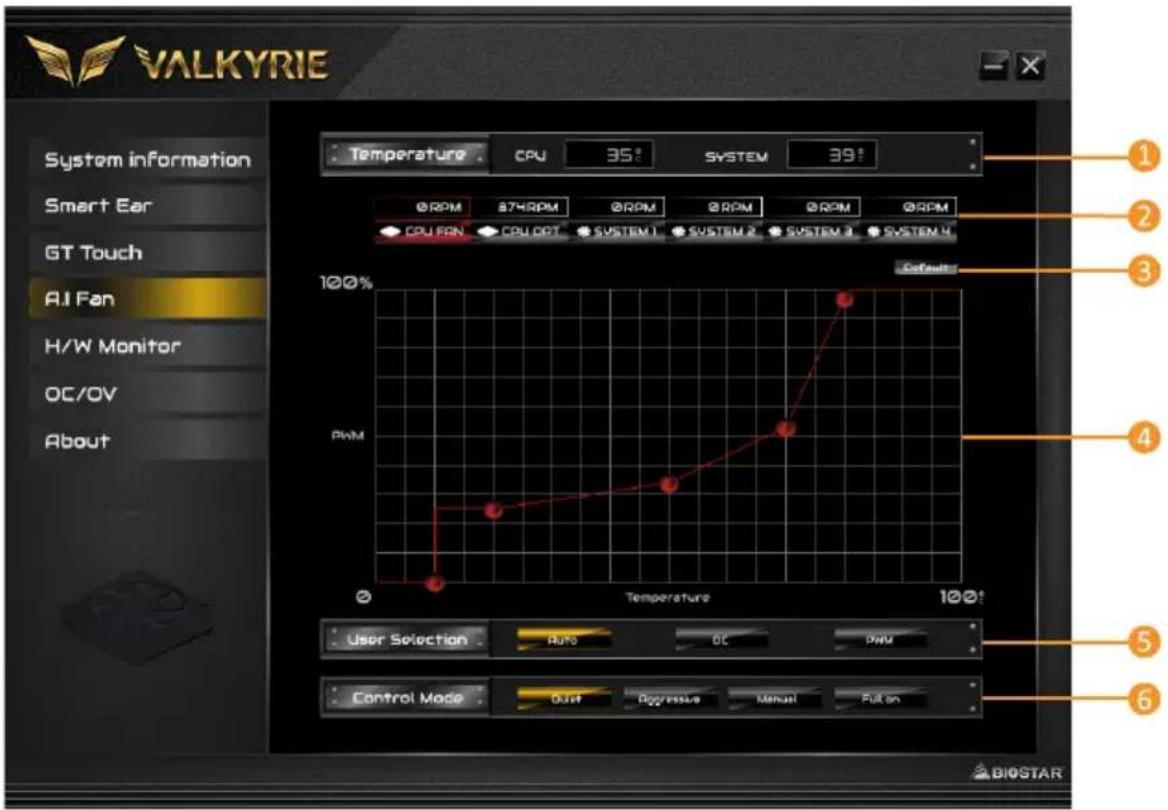

A.I Fan

Утилита А.І FAN позволяет пользователям ПК более гибко настраивать режимы работы вентилятора и автоматически определяет различные температуры, чтобы вентилятор работал с определенной скоростью для оптимального.

1. Temperature (Температура): показывает текущую температуру ЦП и системы.
2. CPU FAN/ CPU OPT RPM & SYSTEM1/2/3/4 RPM (Частота вращения вентиляторов CPU FAN/CPU OPT и SYSTEM1/2/3): Нажмите кнопку, чтобы установить значение состояния вентилятора ЦПи системы.

» См. отображаемые элементы на реальной материнской плате.

1. Default (По умолчанию): восстановление значений по умолчанию, которые выизменили для отдельного элемента.

2. PWM/ Temperature Panel (Панель ШИМ/температуры): значение широтно-импульсной модуляции (ШИМ) вентилятора, соответствующее ЦП и системы, чтобы отрегулировать частоту вращения вентилятора.

» Позволяет отрегулировать в соответствии с вашими предпочтениями.

1. User Selection (Выбор пользователя): выбор элементов настройки свойств работающего вентилятора.

- Auto (Автоматический режим): позволяет настроить режим автоматического обнаружения.

• DC (постоянный ток): позволяет настроить режим постоянного тока.

- PWM (ШИМ): позволяет настроить режим широтно-импульсной модуляции (ШИМ).

1. Control Mode (Режим управления): позволяет управлять режимом работы вентиляторов.

2. Quiet (Тихий): включение тихого режима.

3. Aggressive (Агрессивный): включение агрессивного режима.
4. Manual (Ручной): включение ручного режима.
   • Full on (Максимальный): включение максимального режима.

Аппаратный мониторинг

Вкладка Аппаратный мониторинг позволяет отслеживать напряжение оборудования, частоту вращения вентилятора и температуру.

1. CPU Temperature/System Temperature (Температура ЦП/Температура системы): показывает текущую температуру ЦП и системы.
2. Fan (Вентилятор): показывает текущую частоту вращения вентиляторов.
3. Voltage (Напряжение): показывает текущие напряжения ЦП и памяти.

oc/ov

Вкладка позволяет сохранять или загружать профили настроек OC/OV, изменять настройкичастоты и напряжения системы.

1. OC: позволяет настроить значения профиля разгона.
2. OV: позволяет настроить значения профиля напряжения.

1. Default (По умолчанию): восстановление измененных настроек по умолчанию.
2. Apply (Применить): применение сделанных изменений.
3. Load (Загрузка): загрузка значений профиля из файла.
4. Save (Сохранить): сохранение значений профиля для использования в будущем.

Примечание

» Не все типы ЦП идеально подходят для вышеуказанной настройки разгона; разница будет зависит от выбранной модели ЦП.
» Разгон – это опциональный, а не обязательный процесс; он не рекомендуется для неопытных пользователей. Поэтому мы не несем ответственности за любые повреждения оборудования, которые могут быть вызваны разгоном. Мы также не можем гарантировать производительность при разгоне.

О программе

Меню «О программе» для отображения информации о версии утилиты VALKYRIE AURORA Utility.

Глава 4: Полезная помощь

4.1 Автоматический установщик (Auto Installer)

После подключения к Интернету и загрузки в правом нижнем углу отобразится BIOSTAR AUTO Installer. (Нажмите «Yes»).

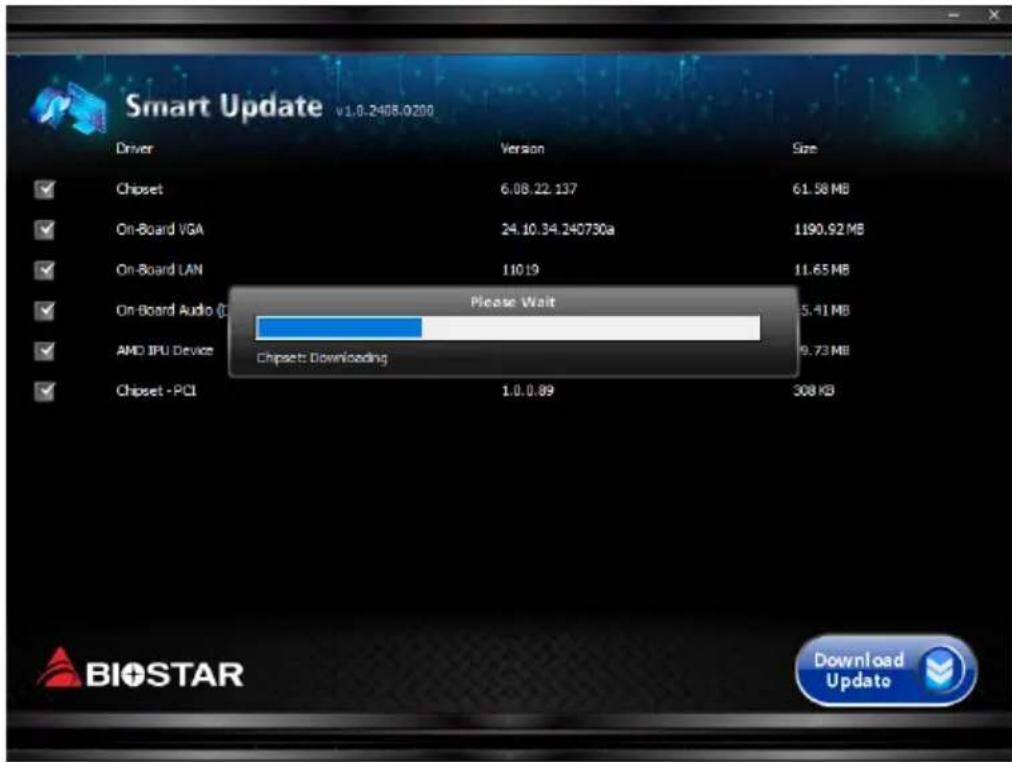

Нажмите внизу справа «Download Update»

Дождитесь завершения процесса загрузки.

После завершения загрузки и установки перезагрузите систему.

4.2 Функции RAID

RAID Definitions

В системе RAID 0 данные разделены на блоки, которые записываются на все диски в массиве. Одновременное использование нескольких дисков (как минимум 2) обеспечивает превосходную производительность ввода-вывода. Эту производительность можно дополнительно повысить за счет использования нескольких контроллеров, в идеале одного контроллера на диск.

Особенности и преимущества

Диски: минимум 2, максимум до 6 или 8. В зависимости от платформы.

• Использование: предназначен для некритичных данных, для которых требуется высокая пропускная способность, или для любой среды, для которой не требуется отказоустойчивость.
• Преимущества: обеспечивает повышенную пропускную способность данных, особенно для больших файлов. Отсутствие штрафаза потерю емкости для четности.
• Недостатки: не обеспечивает отказоустойчивость. Если какой-либо диск в массиве выходит из строя, все даннытеряются.
• Отказоустойчивость: нет.
• Общая емкость: (Минимальная емкость жесткого диска) x (Количество подключенных жестких дисков)

Данные сохраняются дважды путем записи их как на диск данных(или набор дисков с данными), так и на зеркальный диск (или набор дисков). Еслидиск выходит из строя, контроллер использует либо диск с данными, либозеркальный диск для восстановления данных и продолжает работу. Длямассива RAID 1 требуется не менее 2 дисков.

Особенности и преимущества

• Диски: минимум 2, максимум 2.
- Использование: RAID 1 идеально подходит для небольших баз данных или любой другой области применения, для которой требуетсяотказоустойчивость и минимальная емкость.
- Преимущества: обеспечивает 100% избыточность данных. Если один диск выходит из строя, контроллер переключается на другой диск.
- Недостатки: требуются 2 диска для места для хранения одного диска. Производительность снижается во время восстановления диска.
- Отказоустойчивость: да.

RAID 10 (1+0)

RAID 10 сочетает в себе преимущества (и недостатки) RAID 0 и RAID 1 в одной системе. Он обеспечивает безопасность за счет зеркального отображения всех данных на вторичном наборе дисков (диски 3 и4 на следующем рисунке) при использовании чередования для каждого набора дисков для ускорения передачи данных.

Особенности и преимущества

• Диски: минимум 4, максимум 6 или 8, в зависимости от платформы.
- Преимущества: оптимизирует как отказоустойчивость, так и производительность, обеспечивая автоматическую избыточность. Может использоваться одновременно с другими уровнями RAID в массиве и позволяет использовать запасные диски.
- Недостатки: требуется вдвое больше доступного дискового пространства для избыточности данных, как yRAID уровня 1.
- Отказоустойчивость: да.

BIOSTAR®

FCC 조항
