Тип устройства	Автомобильное радио с CD/MP3/USB/SD-проигрывателем
Марка	Farenheit
Модель	CD-317MP
Источник питания	14.4 В постоянного тока (допустимо 11–16 В)
Сопротивление нагрузки	4 Ом
Выходная мощность	50 Вт × 4
Габаритные размеры (Ш×В×Г)	Прибл. 192 × 178 × 50 мм
Монтажный размер (Ш×В×Г)	Прибл. 169 × 182 × 53 мм
Масса	Прибл. 1.75 кг
Диапазон FM	87.5–108 МГц (Европа) / 87.5–107.9 МГц (США)
Диапазон AM	522–1620 кГц (Европа) / 530–1710 кГц (США)
Промежуточная частота FM	10.7 МГц
Промежуточная частота AM	450 кГц
Чувствительность FM (полезная)	15 дБ (-30 дБм)
Чувствительность AM (полезная)	28 дБ (-20 дБм)
Отношение сигнал/шум CD	60 дБ
Разделение каналов CD	60 дБ (1 кГц)
Коэффициент гармонических искажений CD	0.5%
Отношение сигнал/шум FM	50 дБ
Разделение каналов FM	30 дБ (1 кГц)
Частотная характеристика FM	30–15000 Гц
Поддерживаемые носители	CD, CD-R/RW (MP3), USB (версия 2.0 и ниже), SD-карта
Функции	Радио (FM/AM), воспроизведение CD/MP3/USB/SD, пульт ДУ, регулировка громкости, тонкомпенсация (LOUDNESS), моно/стерео, местный/дальний приём, автоматический поиск станций (AMS)
Элементы управления	Передняя панель (съёмная) и пульт дистанционного управления (батарейка CR2025)
Защита	Предохранитель (номинал указан на держателе)
Уход и чистка	Протирайте диски мягкой тканью от центра к краю; чистите разъём спиртом

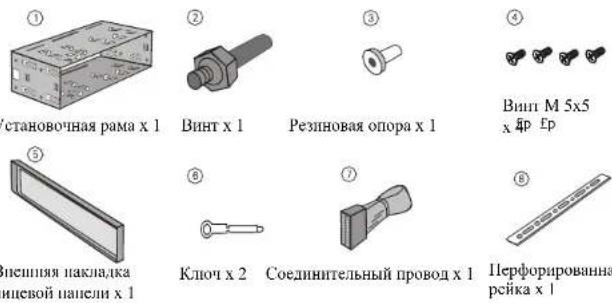

Комплект поставки	Установочная рама, винты, резиновые опоры, внешняя накладка, ключи для извлечения, соединительный провод, перфорированная рейка, пульт ДУ

Часто задаваемые вопросы - CD-317MP Farenheit

Как сбросить устройство до заводских настроек?

Снимите переднюю панель, затем нажмите кнопку RESET (7) с помощью заострённого предмета (например, стержня ручки). Это восстановит исходные настройки и устранит ошибки.

Почему не работает приём радио?

Проверьте подключение антенны. Убедитесь, что антенна не повреждена и правильно подсоединена. При слабом сигнале попробуйте отключить функцию LOC (кнопка на пульте) для приёма всех станций.

Как настроить часы?

Нажмите и удерживайте кнопку DISP (11 на пульте) до мигания двоеточия. Затем кнопками ▲ и ▼ установите часы и минуты. На дисплее время отображается при кратковременном нажатии DISP.

Что делать, если диск не загружается?

Убедитесь, что в приводе нет другого диска. Вставляйте диск этикеткой вверх. Если диск повреждён или загрязнён, протрите его мягкой тканью от центра к краю.

Как включить функцию повтора дорожки?

Нажмите кнопку RPT (8 на пульте) во время воспроизведения. На дисплее появится надпись «RPT». Повторное нажатие отключает функцию.

Почему пропадает звук?

Возможные причины: повреждён или загрязнён CD-диск, неисправен динамик, отключён звук (нажмите MUTE). Проверьте также предохранитель.

Как сохранить радиостанцию в память?

Настройтесь на станцию, затем нажмите и удерживайте одну из цифровых кнопок (1–6) до появления номера на дисплее. Для автоматического сохранения нажмите и удерживайте кнопку AMS (12).

Как использовать USB-накопитель?

Извлеките резиновую заглушку из разъёма USB, вставьте накопитель. Устройство автоматически включится. Нажмите MODE, чтобы выбрать режим USB. Выход из режима – нажмите MODE или извлеките накопитель.

Что означает сообщение об ошибке на дисплее?

Нажмите кнопку RESET заострённым предметом. Если ошибка не исчезает, проверьте подключение питания и предохранитель. Обратитесь к дилеру при повторении проблемы.

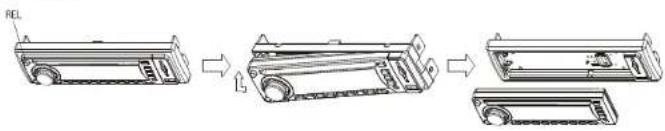

Как снять переднюю панель?

Нажмите кнопку REL (2) на панели – панель откинется вниз. Приподнимите левый край и потяните на себя. Для установки вставьте правый край, затем нажмите на левый до щелчка.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CD-317MP Farenheit

Руководство по эксплуатации

CD/MP3 - проигрыватель со естроенным USB портом

Русский язык

CD-307MP

CD-317MP

Раздел

00

Содержание

Благодарим Вас за покупку данного изделия

Прочтите, пожалуйста, полностью эту инструкцию по эксплуатации, чтобы узнать, как пользоваться Вашим устройством. После прочтения инструкции храните это руководство в надежном месте для просмотра в будущем.

① Перед началом эксплуатации

Техника безопасности 3 Сведения об этом руководстве 3 Меры предосторожности 4 Обслуживание 5 Расположение и функции панели управления 6 Пульт дистанционного управления 8 Технические характеристики 10

2 Установка

Подключение проводов 11 Установка устройства 12 Демонтаж устройства 13 Очистка разъема 14

3 Основные операции

Перенастройка Вашего устройства 15 Включение/выключение устройства 15 Регулировка громкости 15 Отключение звука 16 Выбор режима 16 Регулировка времени 16 Регулировка тонкомпенсации 16

4 CD/MP3/USB

Воспроизведение диска/USB/SD 17 Быстрый выбор дорожки 17 Сканирование дорожек 17 Поаторное воспроизведение 17 Воспроизведение дорожек в произвольном порядке 17 Пауза во время воспроизведения 17 Цифровые кнопки 18 Поиск дорожки 18 Изелечение диска 19 Кнопка RELEASE 19 Выход из режима USB 19 Выход из режима SD Card 19

5 Тюнер

Переключатель диапазонов 20 Автоматический поиск/ запоминание станций 20 Настройка автоматическая/ вручную 20 Цифровые кнопки 20 Переключатель DX/LOC 21 Переключатель MO/ST 21

6 Дополнительная информация

Устранение проблем 22

Дополнительная информация

Перед началом эксплуатации

Устранение проблем

Представленный список возможных неисправностей в работе устройства и путей их устранения может помочь Вам репить проблему. Прежде чем обращаться к разделу "Устранение проблем", убедитесь в том, что подключение устройства выполнено корректно.

Проблема
Причина/Устранение

Устройство не работает.	Проверьте, не перегорел ли предохранитель;при необходимости замените его на новыйсоответствующего номинала.
На дисплее отображается сообщение об ошибке,кнопки не функционируют.	Нажмите кнопку RESET.
Отсутствует прием станций.	Проверьте корректность подключения антенны, при необходимости правильно подключите антенцу.
Плохой прием станций.	Антенна не достаточно длинная. Проверьте,целяя ли антенна, в случае, если антеннановреждена, замените ее на повую.Убедитесь в том, что ничто не мешает приему станций антенной.
Диск не загружается.	В приводе уже имеется CD диск.
Пропадает звук.	CD диск поврежден или грязный.

Примечание:
В случае, если проблема не устранена, обратитесь к Вашему дилеру. Не пытайтесь самостоятельно разбирать устройство.

Поскольку выпускаемая продукция постоянно усовершенствуется, то в конструкцию устройства могут вноситься изменения.

Техника безопасности

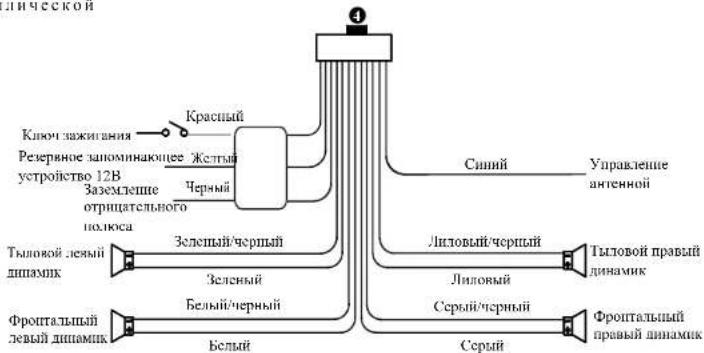

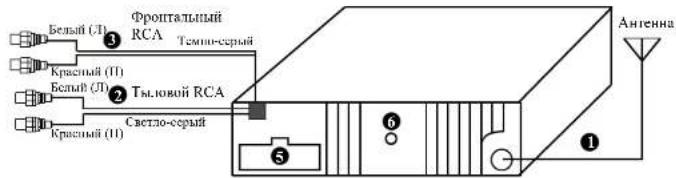

1 Убедитесь в том, что подключение проводов выполнено согласно схеме соединений. Некорректное подключение проводов может привести к поломке устройства или повреждению электрической схемы автомобиля.
2 Убедитесь в том, что отрицательный провод динамиков подключен к соответствующему разъему. Не под-ключайте отрицательные провода динамиков к корпусу автомобиля.
3 Перед включением устройства проверьте корректность всех соединений и подключений.
4 При замене предохранителей необходимо учитывать номинал, указанный на держателе предохранителя.
5 Не загораживайте вентиляционные отверстия или панель радиатора чем- либо. Несоблюдение данных правил может привести к перегреву устройства или пожару.
6 После установки устройства и начала воспроизведения (а также, после замены аккумулятора), снимите переднюю панель, затем нажмите кнопку RESET при помощи остроконечного предмета (например, шариковая ручка) для того, чтобы установить исходные настройки устройства.

Сведения об этом руководстве

В данном устройстве предусмотрен ряд современных функций. Для того, чтобы полностью использовать все возможности данного устройства, необходимо ознакомиться с представленным руководством пользователя. В данном руководстве описывается управление функциями устройства при помощи пульта дистанционного управления. В дополнение к функциям, управляемым при помощи пульта дистанционного управления, в руководстве также представлено описание функций, которые управляются при помощи кнопок, расположенных на панели головного устройства.

Перед началом эксплуатации

Тюнер

Меры предосторожности

Поддерживаемые форматы дисков:

Тип диска	Надпись на диске	Тип информации	Диаметр диска
CD		Только звук	12cm
MP3		Только звук	12cm
USB		Только звук	Версия 2.0 или меньше
SD SD		Только звук	SD Card

Не пытайтесь переделывать устройство, иначе это может привести к несчастному случаю. Остановите автомобиль перед тем, как выполнять любые сложные операции.

Если Вы припарковали Ваш автомобиль на длительное время в жаркую или холодную погоду, перед тем, как включать это устройство, подождите до тех пор пока температура в автомобиле не придет в норму (от +60°C до -10°C).

Для получения оптимального качества воспроизведения необходимо обращаться с дисками следующим образом:

— Всегда удерживайте диск за края. Не прикасайтесь к поверхности, на которой находится запись.

— Не используйте диск с остатками наклейки

— Не используйте диск с наклеиваемой этикеткой

— Если диск загрязнится, протирайте его мягкой тканью по прямой липии от центра к краю.

Переключатель DX/LOC

Во время прослушивания радио, пажимайте кнопку LOC (7) на пульте дистанционного управления, чтобы выбрать слабый или сильный прием станций.

1. На дисплее появится надпись "LOC", после чего будут воспроизводится только местные радиостанции.

2. При повторном пажатии кнопки LOC (7) устройство осуществляет прием всех возможных станций.

Примечание:

Управление данной функцией возможно только с пульта дистанционного управления.

Переключатель MO/ST

Во время прослушивания радио нажмите кнопку ST (9) на пульте дистанционного управления, чтобы выбрать MONO или STEREO режим воспроизведения.

1. Если устройство включено в режим STEREO, то на дисплее будут отображаться надпись "ST" и знак "ФЗ"

2. Если устройство включено в режим MONO, то на дисплее не будут отображаться надшись "ST" и знак "☐".

Примечание:

Управление данной функцией также возможно при нажатии кнопки ST на панели головного устройства.

Тюнер

Перед началом эксплуатации

РазделРа

Переключатель диапазонов

Для выбора диапазона частот нажимайте кнопку BAND (5). Диапазон частот в устройстве представлен в следующем порядке.

Примечание:

Пажмите кнопку BAND на головном устройстве для управления представленной функцией.

Автоматический поиск/запоминание станций

Во время прослушивания радию нажимайте кнопку AMS (12) для поиска запрограммированных станций (цифровые кнопки от 1 до 6 (8). Для выбора необходимой станции нажмите кнопку с соответствующей цифрой или кнопку AMS. После чего устройство переключится на выбранную станцию. При пажатии и удерживании кнопки AMS (12) пачпется автоматический поиск и запомипаск стаций. Устройство автоматически ищет станцию, запомипает и присваивает со одной из кнопок от 1 до 6.

Примечание:

Устройство может запоминать до 6 станций каждого диапазона частот.

Более подробную информацию о цифровых кнопках см. раздел Цифровые Кнопки.

Настройка

автоматическая/вручную

Пастройка вручную: Нажимайте кнопку «/» (14) для выбора станции.

Автоматическая пастройка: Нажмите и удерживайте кнопку «/» (14) более 3-х секунд для автоматического поиска станции.

Примечание:

Управление данной функцией также возможно при использовании кнопок ▶▶| : ◀◀ (12) на панели головного устройства.

Цифровые кнопки

Во время прослушивания радио, пажимайте цифровые кнопки, чтобы выбрать запрограммированную станцию.

Во время прослушивания радио, Вы можете использовать цифровые кнопки (от 1 до 6) для сохранения любимых станций:

1. Настроившись на станцию нажмите и удерживайте одну из цифровых кнопок (от 1 до 6) до тех пор, пока на дисплее не появится номер соответствующей кнопки, который будет означать, что станция была успешно сохранена в намяти и присвоена этой кнопке.

2. Нажмите кнопку AMS (12) для автоматического поиска и сохранения станций в памяти; сохраненные радиостанции присваиваются цифровым кнопкам от 1 до 6.

3. Нажмите и удерживайте другую цифровую кнопку более 2-х секунд при прослушивании радио, после чего станция будет сохрансна в памяти и присвосна этой кнопке.

Примечание:

Управление представленной функцией также возможне при помощи цифровых кнопок и кнопок «/» (14).

Обслуживание

Замена предохранителя

При замене предохранителя следует убедиться в соответствии номинала предохранителя. В случае, если предохранитель перегорел, необходимо проверить подключение к источнику питания и установить новый предохранитель. Если проблема повторится, то ее причиной является неисправность устройства. В данном случае, необходимо обратиться к Вашему дилеру.

▲ Предупреждение

Не используйте предохранители с номиналом выше указанного, в противном случае, устройство будет повреждено.

Замена батарейки

Если пульт дистанционного управления работает некорректно или не работает вообще, необходимо заменить батарейку. Используйте литиевую батарейку CR2025.

Аккуратно выдвиньте лоток держателя батарейки и вставьте батарейку, соблюдая полярность контактов (+) и (-).

Вставьте поток держателя батарейки в пульт дистанционного управления.

Внимание

Держите батарейки в недоступном для детей месте. При случайном проглатывании батарейки, немедленно обратитесь к врачу.

Для максимального контакта батарейки протрите ее сухой тканью перед установкой в пульт дистанционного управления.

Соблюдайте полярность контактов при установке батарейки в пульт дистанционного управления.

Не разбирайте аккумуляторную батарейку с помощью пинцета или аналогичного инструмента.

Прежупреждение

При несоблюдении правил замены батареек возникает опасность взрыва. Батарейку нельзя заряжать, разбирать или бросать в огонь.

Перед началом эксплуатации

CD/MP3/USB/SD

Расположение и функции панели управления

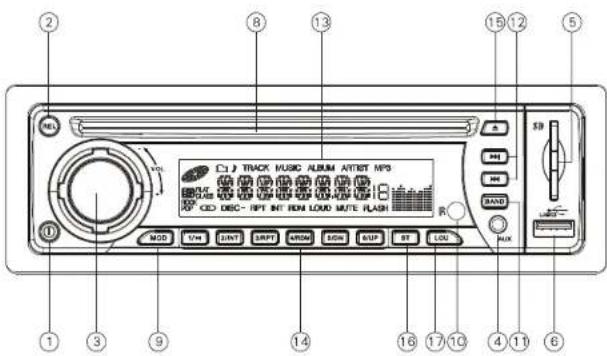

Лицевая панель

Тыловая панель

\*Character Search (Поиск символа)

Н-р: Структура дорожек на диске представлена следующим образом:

На примере показан поиск дорожки "cd.MP3" при помощи функции Character Search (Поиск символа).

1. Нажмите кнопку "AMS" трижды, после чего на дисплее появится надпись "CHAR SCII", затем нажмите кнопку SEL, чтобы подтвердить выбор режима поиска символа.

2. На дисплее появится мигающая надпись "A", нажимайте кнопку SEI, до тех пор, пока на дисплее не появится надпись "C", затем нажмите кнопку SEI еще раз, чтобы выбрать "C" файлы.

Примечание:

При нажатии и удерживании кнопки SEL начнется воспроизведение первой дорожки из раздела "C" файлов.

1. На дисплее отобразится надпись "СА" ("А" мигаст), нажмите кнопку SEL, пока на дисплее не появится надпись "СД".

2. Нажмитс кнопку SEL, чтобы начать воспроизведение дорожки cd.MP3.

Извлечение диска

Пажмите кнопку ▲ (15) на передней панели, чтобы извлечь диск.

Примечание:

Управление представленной функцией также возможно при нажатии кнопки ▲ на пульте дистанционного управления.

Кнопка RELEASE

Нажмите кнопку REL (2), чтобы снять переднюю панель.

Примечание:

Управление данной функцией возможно только с передней папели головного устройства.

Выход из режима USB

При выходе из режима USB устройство переключится в режим работы TUNER. Если до использования USB устройство было включено в режим CD/MP3 или TUNER, то устройство автоматически переключится в режим воспроизведения, используемый ранее.

Примечание:

После извлечения USB установите резиповую заглушку обратно в разъем USB.

Выход из режима SD Card

Нажмите на SD Card для того, чтобы извлечь cc.

При выходе из режима SD Card устройство переключится в режим работы, используемый до включения SD Card.

Цифровые кнопки

Во время воспроизведения CD/MP3 нажмите и удерживайте кнопку "1", после чего начнется воспроизведение первой дорожки на диске.

В режиме воспроизведения MP3/USB пажмите кнопку "5" для того, чтобы перейти к пятому десятку дорожек на диске (№50-60); нажмите копку "6" для того, чтобы перейти к шестому десятку дорожек, имеющихся на диске (№60-70).

Примечание:

Управление представленной функцией также возможно при помощи кнопки (14) на панели головного устройства.

Поиск дорожки

В режиме MP3/USB/SD можно выполнить поиск дорожки, файла при помощи кнопок SEL (4), AMS (12), а также кнопок ▲/▼ (13).

\*Track Search

(Поиск дорожки)

II-p: Понск дорожки №131 на диске.

1. Нажмите кнопку "AMS", чтобы включить режим поиска, на дисплее отобразится "TRK SCH", затем нажмите кнопку SEL, на дисплее отобразится "TRK 001", после чего начнет мигать 3-я цифра в течении 5 секунд;

Примечание:

Выберите необходимый номер при помощи кнопок ▲/▼ (13).

1. Нажмите кнопку SEL, чтобы подтвердить выбор "1". После установки 3-й цифры начнет мигать 2-я цифра "0" в течении 5 секунд;

Примечание:

При пажатии и удерживации кнопки SEL начнется воспроизведение 1-й дорожки.

1. Нажимая кнопку ▲ (13) измените цифру "0" на "3";

2. Нажмите кнопку SEL, чтобы подтвердить выбор цифры "3". После выбора 2-й цифры начнет мигать 1-я цифра в течении 5 секунд;

Примечание:

При нажатии и удерживании кнопки SEL в течении 3-х секунд пачпется воспроизведение 31-й дорожки.

1. Нажимая кнопку ▲ (13) измените цифру "0" на "1", после чего на дисплее отобразится надпись "131";

2. Нажмите кнопку SEL, чтобы начать воспроизведение дорожки №131.

\*File search

(Поиск файла)

H-p: Структура дорожек на диске/USB/SD представлена следующим образом:

На примере показан поиск дорожки 3.МРЗ в 3-х разделах при помощи функции File Search (Поиск файла).

1. Нажмите дважды кнопку AMS, на дисплес появится надпись FILE SCH, нажмите кнопку SEL, чтобы подтвердить выбор режима поиска файлов;
2. На дисплее появится мигающая надпись CD01, пажимайте кнопку ▲ (13) пока на дисплее не появится надпись CD03, затем пажмите кнопку SEL, чтобы выбрать 3-й раздел;
3. На дисплее появится мигающая надпись 01, нажимайте кнопку ▲ (13) до тех пор, пока на дисплее не появится надпись 03:
4. Нажмите кнопку AMS, чтобы начать воспроизведение дорожки 3.MP3 в разделе CD03.

① Кнопка POWER

Нажмите кнопку PWR, чтобы включить устройство. нажмите кнопку еще раз для того, чтобы выключить устройство.

② Кнопка REL

Нажмите кнопку REL, чтобы снять переднюю панель.

③ Кнопка VOL+/VOL-

Для увеличения уровня громкости поворачивайте кнопку VOL по направлению часовой стрелки; для уменьшения уровня громкости поворачивайте кнопку VOL. против направления часовой стрелки. Для того, чтобы зафиксировать выбранный уровень громкости нажмите кнопку VOL.

④ AUX In

⑤ Разъем SD Card

⑥ Разъем USB

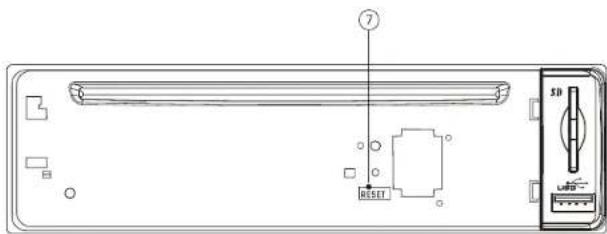

⑦ Кнопка RESET

Нажмите кнопку RESET, чтобы установить исходные настройки устройства.

⑧ Слот (разъем) для загрузки диска

⑨ Кнопка MODE

Нажмите кнопку MODE, чтобы выбрать необходимый режим.

⑩ Инфракрасный датчик

⑪ Кнопка BAND

12 ▶/ ◀ (SEEK+/-)

Осуществление поиска станций, выбор предыдущей/ следующей дорожки.

⑬ LCD (Liquid Crystal Display)

Отображение текущего статуса.

⑭ Цифровые кнопки

При прослушивании радио Вы можете выбрать сохраненные станции используя цифровые кнопки.

⑮ Кнопка ЕJECT ▲

Нажмите эту кнопку, чтобы извлечь диск.

⑯ Кнопка ST

Выбор моно или стерео режима при прослушивании радио.

⑰ Кнопка LOU

Нажмите кнопку LOU, чтобы активировать функцию LOUDNESS.

Перед началом эксплуатации

CD/MP3/USB/SD

РазделРа

Пульт дистанционного управления

Более подробную информацию о замеле батарейки см. на стр. 5 в разделе "Замена батарейки".

Воспроизведение дисков/USB/SD

Для воспроизведения CD/ MP3 поместите диск в разъем загрузки диска, устройство автоматически включится, после того, как диск загружен, нажмите кнопку MODE (3), чтобы начать воспроизведение.

Для воспроизведения USB извлеките резяновую заглушку из разъема, затем установите USB в разъем USB, устройство автоматически включится. После того, как Вы установили USB, нажмите кнопку MODE, чтобы включить режим воспроизведения USB.

Установите SD Card в разъем, после чего начнется воспроизведение программ, содержащихся на представленном носителе информации.

Примечание:

Управление представленной функцией возможно также при использовании кнопки MODE на передней панели головного устройства.

Быстрый выбор дорожки

Вы можете выбрать воспроизведение необходимой дорожки при помощи кнопок «/» (14).

Примечание:

Управление представленной функцией возможно также при нажатии кнопок ▶▶|/▶◀ (12).

Сканирование дорожек

В режиме воспроизведения нажмите кнопку INT (8) для воспроизведения первых 10 секунд каждой дорожки на диске, на диспшее будет отображаться INT, номер дорожки и истекшее время воспроизведения. После того, как Вы выбрали дорожку, нажмите кнопку еще раз, чтобы начать воспроизведнесие.

Примечание:

Данная функция доступна в режиме DISC REPEAT.

Управление представленной функцией также возможно при использовании кнопки INT (14) на передней панели головного устройства.

Повторное воспроизведение

Нажмите кнопку RPT (8), что включить функцию повторного воспроизведения текущей дорожки, на дисплее появится надпись "RPT".

Нажмите кнопку еще раз, что отключить данную функцию.

Примечание:

Управление представленной функцией немятно также при наличии южники RPT на головном устройстве.

Воспроизведение дорожек в производном порядке

В режиме воспроизведения нажмите кнопку RDM (8), на дисплее отобразится надпись "RDM", после чего устройство начнет воспроизведение дорожек в произвольном поря Нажмите кнопку еще раз, что отключить данную функцию.

Примечание:

Управление представленной функцией возможно также при пажатии кнопки RDM на головном устройстве.

Пауза во время воспроизведения

В режиме воспроизведения нажмите кноху PLAY/PAUSE (8) для временной остановки воспроизведения, на дисплее отобразится надпись "PAUSE". Нажмите кнопку еще раз для того, что отключить данную функцию.

Примечание:

Управление представленной функцией возможно также при пажатии кнопки ▶II на головном устройстве.

дел

03

Основные операции

Перед началом эксплуатации

РазделРа

01

В режиме SEEK поворачивайте кнопку (3), на дисилее ообразится "SEEK1" или "SEEK2", выбрав один из статусов, Вы определите скорость поиска.

Примечание:

Управление представленной функцией также возможно при помощи кнопок и (14) на пульте дистанционного управления.

Если в течении 5 секунд не было выполнено никакого действия, то устройство автоматически выйдет из режима настройки.

Отключение звука

Нажмите кнопку MUTE (10) для того, чтобы отключит звук. На дисплее отобразится надпись "MUTE" Нажмите кнопку еще раз для того, чтобы включить воспроизведение звука.

Примечание:

Управление представленной функцией всхможно только с пульта дистанционного управления.

Выбор режима

Нажмите нкопку MOD (3), чтобы выбрать необходимый режим:

TUNER-Режим воспроизведения радио. S-СДР-режим воспроизведения дисков. USB DRIV-режим воспроизведения USB.

Примечание:

Управление представленной функцией также возможно при использоваши кнопки MOD на головном устройстве.

Регулировка времени

Отображение времени: Нажмите кнопку DISP (11) на пульте дистанционного управления, после чего на дисплее будет отображаться текущее время в течении 3-х секунд.

Регулировка времени: Нажмите и удерживайте кнопку DISP (11) до тех пор, пока на дисплее не прекратят мигать две точки (разделяющие часы и минуты), затем при помощи кнопки ▲ (13) выставьте часы, а затем выставьте минуты используя кнопку ▼ (13).

Примечание:

Управление представленной функцией также возможно при помощи кнопок DSP и VOL на головном устройстве.

Регулировка тонкомпенсации

Нажмите кнопку LOUD (6) для выбора функции регулировки тонкомпенсации. Нажатием кнопки LOUD (6), Вы поднимасте уровень пизких частот, улучшая тем самым качество звучания. Нажмите кионку LOUD (6) еще раз, чтобы отменить данную функцию.

Примечание:

Управление представленной функцией также возможно при помощи кнопки LOU на передней панели головного устройства.

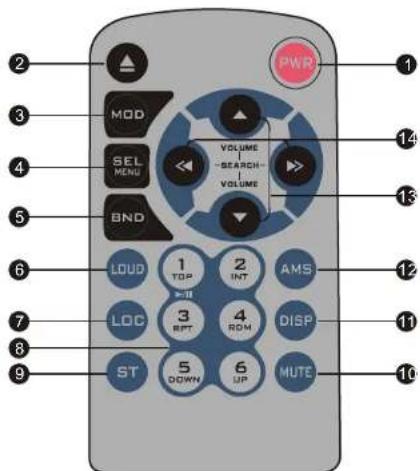

① PWR

Включение/выключение устройства.

2

▲ Кнопка ЕJECT

Извлечение диска.

3

MODE

Выбор необходимого режима.

4

SEL/MENU

Регулировка аудиопараметров.

5

BAND

Выбор одного из представленных диапазонов.

6

Кнопка LOUD

Пажмите кнопку, чтобы активировать функцию LOUDNESS.

7

Кнопка LOC

Выбор присма местных или всех возможных радиостанций при прослуцивании радио.

8

Цифровые кнопки

Выбор сохраненных станций при прослушивании радио.

9 Кнопка ST

Выбор моно или стерео режима при прослушивании радио.

10 MUTE

Включение/выключение звука.

11 DISPLAY

Отображение текущего времени.

12 AMS

Сканирование сохраненных станций при прослушивании радио. Нажмите и удерживайте кнопку, чтобы активировать функцию автоматического сохранения станций.

▲/▼ (VOLUME)

Увеличение уровня громкости при нажатии кнопки ▲, уменьшение уровня громкости при нажатии кнопки ▼.

14 «/» (SEEK+/SEEK-)

При прослушивании радио использование представленных кнопок позволяет выбрать станцию. При воспроизведении диска использование данных кнопок позволяет выбрать необходимую дорожку для воспроизведения.

Перед началом эксплуатации

Основные операции

Технические характеристики

Общие

Источник питания

14.4Влостоянного тока(11-16В допустимо

Сопротивление нагрузки 4Ω

Выходн. мощность 50Вт X 4

Габариты Прибл.1 92x178x50 мм (г/м/в)

Монтажный размер	Прибл. 169x182x53 мм (г/ш/в)
	Прибл..1.75 кг Масса

AM

Частотная характеристика(Дополнит.)	522-1620(кг ц)(Еврона)
	530-1710 (кг ц)(США)

Промежуточная частота 450кГц

Полезная чувствительность 28дБ (-20дБ)

CD

Отношение сигнал/шум	60дБ
Разделение	60дБ (1кГц)
Искажение	0.5%

FM

Диапазон настройки(Дошолнит.)	87.5-108(мГц)(Европа)
	87.5-107.9(мГц)(США)

Промсжуточная частота 10,7мГц

Полезная чувствительность 15дБ

(-30πB)

Отношение сигнал/шум 50дБ

Разделение каналов 30дБ (1кГц)

Частотная характеристика 30-15000Гц

Примечание:

Поскольку выпускаемая продукция постоянно усовершенствуется, то в конструкцию устройства могут вноситься изменения.

Перенастройка Вашего устройства

Если Вы впервые включили Ваше устройство или заменили аккумулятор, то необходимо провести перснастройку устройства.

Отсоедините лицевую панель, затем нажмите кнопку RESET (7) используя заостренный предмет (например, стержень шариковой ручки) для того, чтобы установить исходные настройки.

Примечание:

Если на диеплес отображаются сообщения об ошибках, также необходимо пажать кнопку RESET для того, чтобы восстановить нормальную работу устройства, после чего необходимо будет настроить часы и другие функции.

Управление представленной функцией возможно при использовании кноюк на передней панели головного устройства.

Включение/выключение устройства

Нажмите кнопку PWR (1) для включения устройства. Поместите диск в разъем загрузки диска, устройство автоматически начнет воспроизведение. Для того, чтобы выключить устройство нажмите и удерживайте кнопку PWR (1).

Примечание:

Если устройство выключено нажмите любую кнопку (кроме кнопок REL и ▲) для того, чтобы включить устройство. Если устройство выключено, поместние диск в загрузочное отверстие или установите USB в разъем USB, после чего устройство автоматически включился и начнется воспроизведение дорожек. Управление представленной функцией также возможно при помощи кнопки PWR на передней панели головного устройства.

Регулировка громкости

Регулировка уровня громкости:

Врацайте кнопку VOL. (3) по направлению часовой стрелки, чтобы увеличить уровень громкости; для того, чтобы уменьшить уровень громкости поворачивайте кнопку VOL против направления часовой стрелки.

Регулировка аудиопараметров:

Неоднократно нажимайте кнопку SEL (3) для выбора представленных режимов:

Выбрав необходимый режим вос- произведения, выполните настройку текущего параметра при помощи кношки (3).

Установка других параметров вос- произведения:

Неоднократно нажимая кнопку (3) выполните выбор необходимого режима. Выбрав один из режимов, поворачивайте кнопку (3), чтобы выбрать псобходимый статус воспроизведения.

При прослушивании популярной, классической или рок музыки, Вы можете выбрать соответствующий предустановленный режим для более качественного звучания.

В режиме DSP OFF, такие параметры воспроизведения, как Bass и Treble псактивны.

В режиме ESP 12, поворачивайте кношку (3), чтобы выбрать один из представленных параметров воспроизведения CD/MP3 "ESP 12"/"ESP 45".

В режиме ВЕЕР, поворачивайте кнопку (3), чтобы выбрать один из представленных параметров "ВЕЕР ON"/"ВЕЕР OFF".

дел

02

Установка

Установка

РазделРа

02

Установка передней панели

Установите в магнитолу правый край пансли, а затем нажмите на сес левый край до

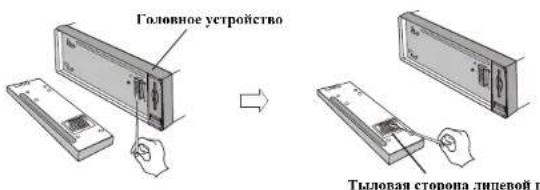

Отсоединение передней панели

Нажмите кнопку REL. (2). После чего передняя панель плавно откинется вниз. Аккуратно

приподнимите левый край папели и потяпите се на себя до спятия с металлической шластины.

Если разъем, соединяющий головное устройство и лицевую панель загрязнился, то это может привести к некорректной работе устройства. Во избежание данной проблемы, снимите лицевую панель и очистите разъем при помощи ватного тампона, смоченного в спиртс. Аккуратно протрите разъем.

Примечание:

Для Вашей безопасности выключите двигатель и вытащите ключ зажигания перед очисткой ратьема. Не прикасайтесь пальцами или какими-либо другими металлическими приспособлениями к разъему.

Подключение проводов

① Разъем антенны
② Тыловой RCA выход
③ Фронтальный RCA выход

④ Выход (штекер)
⑤ Выход (гисздо)
6 Монтажные отверстия

114

Установка

Установка

Установка

Комплект поставки

Установочная рама x 1
Винт x 1
Резиновая опора x 1
Винт М 5x5 х 4р 5р
Внешняя пакладка лицевой напели х 1
Ключ x 2 Соединительный провод x 1
Перфорированная рейка x 1

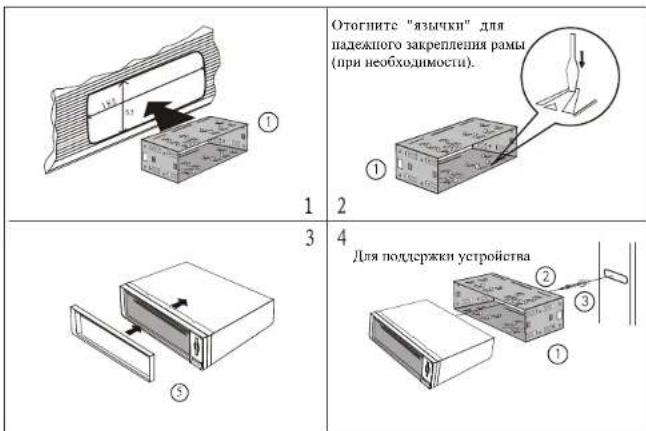

Метод установки №1

Установка устройства спереди приборной панели по базовым отверстиям

Отогните "язычки" для падежного закрепления рамы (при необходимости).

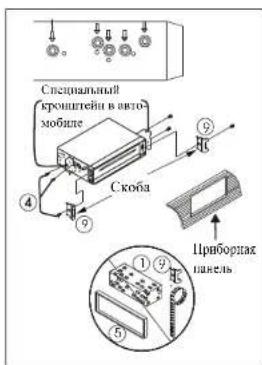

Метод установки №2

Установка с использованием отверстий на боковых стенках устройства

Совместите отверстия на кронштейнах с отверстиями на боковых стенках устройства. Закрепите устройство в 2-х местах с каждой стороны.

Демонтаж устройства

1. Снимите внепшнюю пакладку лицевой папели,

1. В боковые назы на обрамлении приемника вставьте ключи (входят в комплект поставки). Потянув ключи на себя, извлеките приемник из рамы. (см. картинку).

⑤
