BHF07 MAX - FM передатчик Navitel - Бесплатное руководство пользователя

Тип продукта	FM-передатчик с функцией громкой связи
Версия Bluetooth	5.3
Дальность Bluetooth	До 10 м (прямая видимость), 5 м с препятствиями
Диапазон FM-частот	87.5 – 108.0 МГц
Входное напряжение	12 – 24 V DC
Выход USB-A (FC 3.0)	5V/3A, 9V/2A, 12V/1.5A
Выход USB-C (PD)	5V/3A, 9V/3A, 12V/2.5A
Протоколы быстрой зарядки	QC 3.0, FC 2.0, PD, Huawei FCP, Samsung AFC, BC1.2, Apple 2.4A
Звонки с громкой связью	Да, со встроенным микрофоном
Воспроизведение аудио	Через Bluetooth, AUX или FM-передачу
Вход/выход AUX	разъем 3,5 мм для входа (внешний источник) или выхода (автомобильное аудио)
Управление подсветкой	Несколько цветов и режим дыхания
Функции защиты	От перенапряжения, перегрузки по току, короткого замыкания, перегрева
Автоматическое подключение	Да, повторное подключение к последнему сопряженному устройству
Дисплей	Да, отображает частоту, напряжение и т.д.
Источник питания	Гнездо прикуривателя автомобиля

Часто задаваемые вопросы - BHF07 MAX Navitel

Как подключить мой телефон к Navitel BHF07 MAX через Bluetooth?

Вставьте устройство в прикуриватель. На телефоне откройте настройки Bluetooth и найдите устройства. Выберите BHF07 MAX из списка и подтвердите сопряжение.

Почему нет звука из колонок автомобиля?

Убедитесь, что частота FM-передатчика совпадает с частотой автомобильного радио. Проверьте, что громкость не на нуле и ваш аудиоисточник воспроизводит. Также убедитесь, что устройство не на паузе.

Как изменить FM-частоту на передатчике?

Нажмите и удерживайте многофункциональную кнопку, пока частота не начнет мигать. Используйте колесо прокрутки для регулировки вверх или вниз, затем кратковременно нажмите для подтверждения.

Могу ли я заряжать телефон при использовании FM-передатчика?

Да, устройство имеет порт USB-A (QC 3.0) и USB-C (PD) для быстрой зарядки. Подключите телефон с помощью совместимого кабеля.

Как использовать вход AUX?

Подключите один конец AUX-кабеля к гнезду AUX передатчика, а другой к вашему аудиоисточнику. Примечание: в этом режиме кнопки устройства не управляют воспроизведением.

Как настроить подсветку?

Нажмите кнопку управления подсветкой для переключения цветов. Удерживайте кнопку для включения режима дыхания. Продолжайте нажимать, пока свет не погаснет.

Что делать, если устройство не включается?

Убедитесь, что оно плотно вставлено в прикуриватель. Проверьте гнездо прикуривателя на коррозию и убедитесь, что оно получает питание. Попробуйте отключить и снова подключить.

Как ответить на звонок с помощью функции громкой связи?

При входящем звонке кратковременно нажмите многофункциональную кнопку, чтобы ответить. Чтобы повесить трубку, нажмите снова. Чтобы отклонить, удерживайте кнопку. Дважды нажмите для повторного набора последнего номера.

Могу ли я воспроизводить музыку с USB-накопителя?

Нет, порты USB предназначены только для зарядки. Аудио должно воспроизводиться через Bluetooth, AUX или FM-передачу с подключенного устройства.

Как уменьшить помехи от существующих радиостанций?

Выберите FM-частоту, на которой в вашем районе нет активной радиостанции. Также держите передатчик подальше от других электронных устройств, чтобы избежать магнитных помех.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BHF07 MAX Navitel

NAVITEL BHF07 MAX – FM-трансмиттер с функцией Hands Free, способный воспроизводить аудиофайлы с внешних носителей через AUX, по Bluetooth или FM.

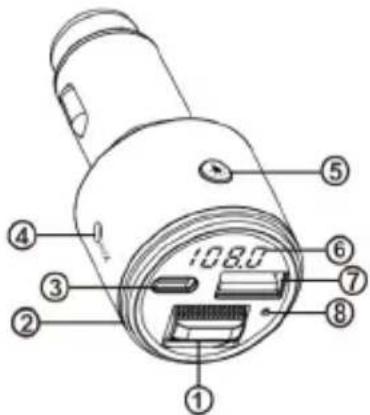

Внешний вид устройства

1. Многофункциональная кнопка.
2. Подсветка.
3. Разъем USB-C PD.
4. Разъем AUX.
5. Кнопка управления подсветкой.
6. Дисплей.
7. Разъем USB-A FC.
8. Микрофон.

1. Воспроизведение аудиофайлов с внешних носителей через AUX, по Bluetooth или FM.
2. Поддержка протоколов быстрой зарядки: FC 3.0, FC2.0, PD, HUAWEI FCP, SAMSUNG AFC, BC1.2, Apple 2.4A.
3. Поддержка функции Hands Free.
4. Защита от перенапряжения, сверхтока, короткого замыкания и перегрева.
5. Автоматическое подключение.
6. Настраиваемая цветовая подсветка

Спецификация

Версия Bluetooth 5.3
Дистанция работы Bluetooth	по прямой до 10 мс препятствиями до 5 м
Частотный диапазон Bluetooth 2	4 - 2.485 ГГц
Разъем USB-A FC 3.0, 5В	3А, 9В/2А, 12В/1.5А
Разъем USB-C PD, 5В/3А	9В/3А, 12В/2.5А
Диапазон радиочастот 87.5 -	108.0 МГц

Входное напряжение 12 - 24 В
Максимальная эквивалентнаяизотропно-излучаемаямощность FM-сигнала	-20.22 дБм
Максимальная мощность 68 дБн
Коэффициент усиленияFM-антенны	0.75 дБ (5-кратноедополнительное увеличение)

Начало работы

1. Вставьте устройство в прикуриватель. Устройство включится автоматически, после чего на дисплее будет показано напряжение бортовой сети.

2. Установите частоту передачи на устройстве, затем настройте Ваш радиоприёмник на эту же частоту.

3. Bluetooth соединение – откройте меню Bluetooth-подключений на устройстве, с которого будет воспроизводится аудиофайл. Найдите в списке доступных устройств BHF07 MAX и выполните подключение.

4. Настройка FM-частоты – для настройки FM-частоты нажмите и удерживайте до мигания значения текущей частоты. Сдвигайте вверх/вниз для увеличения/уменьшения частоты. Выбор подтвердите кратким нажатием на

5. Регулировка громкости – одновременно удерживайте и сдвигайте вверх/вниз для увеличения/уменьшения громкости.

6. Переключение аудиофайлов – нажмите ■ для воспроизведения/паузы. Для перехода на следующий/предыдущий аудиофайл сдвигайте ■ вверх/вниз.

7. Осуществление телефонных звонков – для ответа/завершения входящего вызова нажмите . Для того, чтобы отклонить входящий вызов удерживайте для повторного набора последнего телефонного номера дважды нажмите .

8. Управление подсветкой – для выбора цвета подсветки нажмите ⚡️. Удерживайте ⚡️ для включения режима плавного переливания цветов подсветки («Breathing»). Для выключения нажмите «кратко несколько раз до выключения подсветки.

9. Воспроизведение через AUX – для работы в режиме «AUX input» вставьте один штекер AUX-кабеля в соответствующий разъем на FM-трансмиттере, а другой штекер вставьте в аудиоисточник: смартфон, планшет, ноутбук и т.д.

Примечание: при работе в режиме «AUX input» кнопки устройства не работают. Звук воспроизводится через Bluetooth на наушниках, колонках.

1. Для работы в режиме «AUX output» вставьте штекер наушников или колонок в соответствующий разъем на FM-трансмиттере. Для воспроизведения аудиофайлов через колонки автомобиля с помощью AUX-кабеля, входящего в комплект, — один штекер вставьте в FM-трансмиттер, другой — вставьте в аудиосистему автомобиля.

Примечание: в данном режиме работы воспроизведение аудиофайлов с аудиоисточника идет через Bluetooth соединение.

Возможные проблемы и их решения

Устройство не включается	Убедитесь, что FM-трансмиттер надежно зафиксирован в гнезде прикуривателя.Убедитесь в отсутствии ржавчины в гнезде прикуривателя.Отсоедините и снова присоедините устройство.Проверьте, подается ли питание на гнездо прикуривателя.
Музыка не воспроизводится,отсутствует звук	Проверьте, подключен ли аудиоисточник к устройству или попробуйте другой аудиоисточник.Убедитесь, что устройство не стоит на паузе.Убедитесь, что частота передачи на устройстве совпадает с частотой радиоприемника.Убедитесь в том, что громкость не установлена на 0.
Помехи при работе устройства	Убедитесь, что используемая частота не совпадает с частотой действующей радиостанции.Большинство электронных устройств, таких как компьютеры, телефоны, телевизоры и т.д. вырабатывают магнитное поле. Не помещайте никакие электронные устройства вблизи FM-радиоприемника во избежание помех.

Меры предосторожности

• Не подвергайте устройство сильному механическому воздействию.
• Не используйте устройство в пыльной или влажной среде и экстремально высоких и низких температурах.
• Не разбирайте устройство самостоятельно. В случае его неисправности обратитесь в сервисный центр.
• При запуске двигателя автомобиля устройство должно быть отсоединено от прикуривателя.
• При использовании данного устройства соблюдайте действующие местные законы и правила дорожного движения.
• При использовании устройства следите за тем, чтобы подушки безопасности и зоны безопасности, а также органы управления и инструменты не были заблокированы, а также не ограничивалась видимость для водителя.
• Избегайте контакта устройства с источниками электромагнитного излучения.
• Избегайте контакта с источниками огня во избежание взрыва или пожара.
• Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
• Запрещается эксплуатировать устройство, если оно заметно повреждено.
• Производитель не несет ответственности за ущерб, возникший в результате неправильной установки/монтажа, неправильного использования продукта или несоблюдения инструкций по эксплуатации и/или указаний по технике безопасности.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр: 125190, Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail]

Полный список сервисных центров доступен на сайте www.navitel.ru.

Тип устройства: FM-трансмиттер.

Модель товара: NAVITEL BHF07 MAX.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика].

Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шэньчжэнь Роверстар Технолоджи ЛТД].

Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].
