Тип продукта	FM-передатчик
Бренд	Navitel
Модель	BHF05 PMAX
Размеры (приблизительно)	120 x 60 x 30 мм
Вес (приблизительно)	50 г
Питание	12В-24В DC (автомобильный прикуриватель)
Диапазон частот FM-передачи	87.5 – 108.0 МГц
Количество предустановленных каналов	4
Аудиовход	Bluetooth 5.0, USB-флешка, карта microSD (до 32 ГБ), AUX 3.5 мм
Версия Bluetooth	5.0
Выход USB	5В/2.1А (для зарядки устройств)
Дисплей	ЖК-экран
Управление	Кнопки, пульт дистанционного управления (в комплекте)
Громкая связь	Да, со встроенным микрофоном
Воспроизведение музыки	Да, с USB, SD, Bluetooth, AUX
Режимы эквалайзера	Несколько предустановок (Рок, Поп, Джаз и др.)
Длина кабеля питания	1.2 м
Комплектация	FM-передатчик, пульт ДУ, AUX-кабель, руководство пользователя
Инструкции по очистке	Протирать мягкой сухой тканью. Избегайте жидкостей.
Предупреждения по безопасности	Используйте только в автомобилях с системой 12В/24В. Не разбирайте.
Ремонтопригодность	Нет деталей, обслуживаемых пользователем. Обратитесь в поддержку Navitel.

Часто задаваемые вопросы - BHF05 PMAX Navitel

Как подключить телефон через Bluetooth?

Включите передатчик и переведите его в режим Bluetooth. На телефоне найдите устройства Bluetooth и выберите Navitel BHF05 PMAX. При необходимости подтвердите сопряжение.

Как настроить FM-частоту для передачи?

Нажмите кнопку FREQ для входа в режим частоты. Используйте кнопки + и - для выбора свободной FM-частоты (например, 87.5 МГц). Затем настройте автомобильное радио на ту же частоту.

Почему при воспроизведении слышны помехи?

Убедитесь, что выбрана частота, не занятая местной радиостанцией. Также держите передатчик подальше от других электронных устройств. Попробуйте переместиться в другое место или отрегулировать антенну автомобильного радио.

Можно ли заряжать телефон при использовании FM-передатчика?

Да, передатчик имеет выходной порт USB, обеспечивающий 5В/2,1А. Подключите кабель зарядки телефона к этому порту для зарядки во время прослушивания музыки.

Какие источники аудио поддерживаются?

Передатчик поддерживает аудио с Bluetooth, USB-флешек (формат FAT32), карт microSD (до 32 ГБ) и AUX-входа (разъем 3.5 мм).

Как совершить звонок по громкой связи?

При подключении через Bluetooth входящие вызовы будут отображаться на дисплее. Нажмите кнопку телефона для ответа. Встроенный микрофон улавливает ваш голос. Нажмите снова для завершения разговора.

Запоминает ли передатчик последнюю FM-частоту?

Да, устройство автоматически возвращается к последней использованной частоте при включении. Вы также можете сохранить до 4 предустановленных станций с помощью кнопок предустановок (M1-M4).

Что делать, если передатчик не включается?

Проверьте, работает ли гнездо прикуривателя в автомобиле. Убедитесь, что передатчик вставлен плотно. Если он по-прежнему не работает, попробуйте другое транспортное средство или обратитесь в поддержку Navitel.

Можно ли использовать передатчик в грузовике с напряжением 24В?

Да, передатчик совместим с системами постоянного тока 12В и 24В, что делает его подходящим для автомобилей, грузовиков и автодомов.

Как сбросить передатчик до заводских настроек?

Нажмите и удерживайте кнопку сброса (маленькое отверстие рядом с дисплеем) в течение 5 секунд скрепкой, или нажмите и удерживайте кнопку Mode в течение 10 секунд до перезагрузки устройства.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BHF05 PMAX Navitel

NAVITEL BHF05 MAX – FM-трансмиттер с функцией Hands Free, способный воспроизводить аудиофайлы с внешних носителей по Bluetooth или FM.

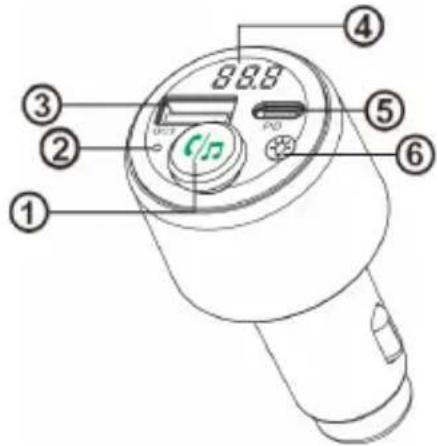

Внешний вид устройства

1. Джойстик.
2. Микрофон.
3. Разъем USB-A FC.
4. Дисплей.
5. Разъем USB-C PD.
6. Кнопка управления подсветкой.

Особенности

1. Воспроизведение аудиофайлов с внешних носителей по Bluetooth или FM.
2. Поддержка протоколов быстрой зарядки: FC 3.0, FC2.0, PD, HUAWEI FCP, SAMSUNG AFC, BC1.2, Apple 2.4A.
3. Поддержка функции Hands Free.
4. Защита от перенапряжения, сверхтока, короткого замыкания и перегрева.
5. Автоматическое подключение.
6. Настраиваемая многоцветная круговая подсветка.

Спецификация

Версия Bluetooth 5.3
Дистанция работы Bluetooth	по прямой до10 мс препятствиями до 5 м
Частотный диапазон Bluetooth 2	4 - 2.485 ГГц
Разъем USB-A FC 3.0, 5В	3А, 9В/2А, 12В/1.5А
Разъем USB-C PD, 5В/3А	9В/3А, 12В/2.5А
Диапазон радиочастот 87.5 -	108.0 МГц

RU

Начало работы

1. Вставьте устройство в прикуриватель. Устройство включится автоматически, после чего на дисплее будет показано напряжение бортовой сети автомобиля.
2. Установите частоту передачи на устройстве, затем настройте Ваш радиоприёмник на эту же частоту.
3. Bluetooth соединение – откройте меню Bluetooth-подключений на вашем устройстве. Найдите в списке доступных устройств BHF05 MAX и нажмите «подключить».
4. Настройка FM-частоты – нажмите и удерживайте до мигания значения текущей частоты. Сдвигайте вверх/вниз (вправо/влево) для увеличения/уменьшения частоты. Выбор подтвердите кратким нажатием на
5. Регулировка громкости – сдвигайте вверх/вниз для увеличения/уменьшения громкости.
6. Переключение аудиофайлов – нажмите для воспроизведения/паузы. Для перехода на следующий/предыдущий аудиофайл сдвигайте вправо/влево.

Входное напряжение 12 - 24 В
Максимальная эквивалентнаяизотропно-излучаемаямощность FM-сигнала	-20.22 дБм
Максимальная мощность 68 дБн
Коэффициент усиленияFM-антенны	0.75 дБ (5-кратноедополнительное увеличение)

1. Осуществление телефонных звонков – для ответа/завершения входящего вызова нажмите. Для того, чтобы отклонить входящий вызов удерживайте. Для повторного набора последнего телефонного номера дважды нажмите.
2. Управление подсветкой – для включения подсветки кратко нажмите. Для переключения цвета подсветки нажимайте. Для выключения подсветки нажмите и удерживайте.

Примечание: подтверждение выбора цвета подсветки происходит автоматически. При воспроизведении аудиофайлов включается режим плавного переливания цветов подсветки («Breathing»).

1. Функция предупреждения о низком напряжении бортовой сети автомобиля – когда напряжение опускается ниже 11 В, устройство начинает мигать, сигнализируя о низком напряжении. После того как напряжение снова становится 11 В или выше, устройство мигает в течение 3 секунд и начинает отображать текущую частоту, сигнализируя об устранении проблемы.

Возможные проблемы и их решения

Устройство не включается	Убедитесь, что FM-трансмиттер надежно зафиксирован в гнезде прикуривателя.Убедитесь в отсутствии ржавчины в гнезде прикуривателя.Отсоедините и снова присоедините FM-трансмиттер.Проверьте, подается ли питание на гнездо прикуривателя.
Музыка не воспроизводится,отсутствует звук	Проверьте, подключен ли аудиоисточник к FM-трансмиттеру, или попробуйте другой аудиоисточник.Убедитесь, что FM-трансмиттер не стоит на паузе.Убедитесь, что частота передачи на FM-трансмиттере совпадает с частотой радиоприемника.Убедитесь в том, что громкость не установлена на 0.
Помехи при работе устройства	Убедитесь, что используемая частота не совпадает с частотой действующей радиостанции.Большинство электронных устройств, таких как компьютеры, телефоны, телевизоры и т.д. вырабатывают магнитное поле. Не помещайте никакие электронные устройства вблизи FM-радиоприемника во избежание помех.

Меры предосторожности

• Не подвергайте устройство сильному механическому воздействию.
• Не используйте устройство в пыльной или влажной среде и экстремально высоких и низких температурах.
• Не разбирайте устройство самостоятельно. В случае его неисправности обратитесь в сервисный центр.
• При запуске двигателя автомобиля устройство должно быть отсоединено от прикуривателя.
• При использовании данного устройства соблюдайте действующие местные законы и правила дорожного движения.
• При использовании устройства следите за тем, чтобы подушки безопасности и зоны безопасности, а также органы управления и инструменты не были заблокированы, а также не ограничивалась видимость для водителя.
• Избегайте контакта устройства с источниками электромагнитного излучения.
• Избегайте контакта с источниками огня во избежание взрыва или пожара.
• Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
• Запрещается эксплуатировать устройство, если оно заметно повреждено.
• Производитель не несет ответственности за ущерб, возникший в результате неправильной установки/монтажа, неправильного использования продукта или несоблюдения инструкций по эксплуатации и/или указаний по технике безопасности.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр: 125190, Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail]

Полный список сервисных центров доступен на сайте www.navitel.ru

Тип устройства: FM-трансмиттер.

Модель товара: NAVITEL BHF05 MAX.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика].

Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛс.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шэньчжэнь Роверстар Технолоджи ЛТД].

Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].
