Machete M15 v2 D2/D4 - Сабвуфер Deaf Bonce - Бесплатное руководство пользователя

Тип продукта	Сабвуфер
Бренд	Deaf Bonce
Модель	Machete M15 v2 D2/D4
Размер	15 дюймов
Материал подвеса	Пенополиуретан
Материал диффузора	Прессованная бумага
Материал корзины	Штампованная сталь
Тип магнита	Феррит
Мощность RMS	500 Вт
Мощность MAX	1000 Вт
Размер звуковой катушки	2.5 дюйма
Провод звуковой катушки	Медь
Варианты импеданса	2+2 или 4+4 Ом (D2/D4)
УРЗ (D2/D4)	89.2 / 89.6 дБ
Xmax	14 мм
Fs (D2/D4)	29.5 / 29.1 Гц
Vas (D2/D4)	80.42 / 82.14 л
Qts (D2/D4)	0.54 / 0.62
Рекомендуемое оформление	Фазоинвертор, 90 л / 3.1 куб. фута, порт 200 см² x 40 см, настройка 35 Гц
В комплекте	Сабвуфер, руководство пользователя, гарантийный талон
Гарантия	Дефекты материалов и изготовления; ремонт или замена на усмотрение производителя

Часто задаваемые вопросы - Machete M15 v2 D2/D4 Deaf Bonce

В чем разница между моделями D2 и D4?

Модель D2 имеет двойные звуковые катушки 2+2 Ом, а модель D4 — двойные катушки 4+4 Ом. Это влияет на общий импеданс при последовательном или параллельном подключении, обеспечивая гибкость для согласования с нагрузкой усилителя.

Какое оформление рекомендуется для M15 v2?

Рекомендуемое оформление — фазоинвертор с внутренним объемом 90 литров (3,1 куб. фута), площадью порта 200 см² (30 кв. дюймов), длиной порта 40 см (15,7 дюйма) и частотой настройки 35 Гц.

Как подключить сабвуфер для нагрузки 2 Ом?

Для нагрузки 2 Ом используйте версию D2 и подключите катушки параллельно (каждая катушка 2 Ом, общая 1 Ом). Альтернативно, используйте версию D4 и подключите катушки последовательно (каждая 4 Ом, общая 8 Ом) или параллельно (общая 2 Ом). Для точных схем обратитесь к схемам подключения.

Каковы номинальная и пиковая мощность?

Номинальная мощность RMS составляет 500 Вт, а максимальная (пиковая) мощность — 1000 Вт.

Как правильно разогревать сабвуфер?

Воспроизводите музыкальный материал со средней мощностью в течение примерно 40 часов. Во время разогрева избегайте максимальной громкости. Если вы заметили странный запах, уменьшите громкость и дайте сабвуферу остыть при низкой громкости.

Какие настройки усилителя рекомендуются?

Установите громкость головного устройства не более 80%. Установите чувствительность усилителя на 50%. Установите субсоник-фильтр на 5 Гц ниже настройки порта. Установите фильтр низких частот (LPF) на 63-80 Гц. Установите усиление баса на 0.

Можно ли использовать закрытое оформление?

В инструкции приведены параметры только для фазоинвертора. Для закрытого ящика потребуется расчет на основе параметров Тиля-Смолла. Однако рекомендуемая конструкция — портированная для оптимальной производительности.

Каков размер звуковой катушки?

Размер звуковой катушки — 2,5 дюйма, намотана медным проводом.

Как подключить сабвуфер к усилителю?

Подключите обе звуковые катушки последовательно или параллельно, убедившись, что общий импеданс соответствует стабильной нагрузке вашего усилителя. Используйте провод подходящего сечения (например, 10 AWG для длинных трасс). Смотрите схемы подключения в руководстве.

Что покрывает гарантия?

Сабвуфер имеет гарантию от дефектов материалов и изготовления при нормальном использовании. Дефектные устройства будут отремонтированы или заменены по усмотрению производителя. Гарантия действительна при наличии оригинального чека и гарантийного талона. Повреждения при транспортировке не покрываются.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Machete M15 v2 D2/D4 Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

CAR SUBWOOFER

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Параметры рекомендуемых оформлений
5. Рекомендации по эксплуатации
6. Технические характеристики
7. Размеры
8. Комплектация
9. Информация по гарантийному и сервисному обслуживанию
10. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

GLOBAL SPONSOR

dbDRA

EMMA

Благодарим Вас за приобретение продукции Deaf Bonce серии Machete! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Хорошо закрепляйте сабвуфер во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другому автомобилю.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже сабвуфера! Не допускайте падений сабвуфера, во избежании повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки сабвуфера не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 до +40 С. В случае конденсации влаги, дайте изделию просохнуть.
8. При проведение слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические провода убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических проводов необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте провода снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты проводов используйте резиновые прокладки, если провод идет через отверстие в пластине, или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. СПОСОБЫ ПОДКЛЮЧЕНИЯ

Внимание! Необходимо обязательно подключить обе звуковые катушки сабвуфера. Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем. Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

Полное сопротивление = ΩSub 1 + ΩSub 2 + ΩSub 3 ...

Параллельное соединение

Полное сопротивление = 11 Sub 1 + 1 Sub 2 + 1 Sub 3

Схема включения нагрузки сабвуфера

Катушки 2+2, 4+4 Ом

Сабвуфер имеет звуковую катушку D2 или D4.

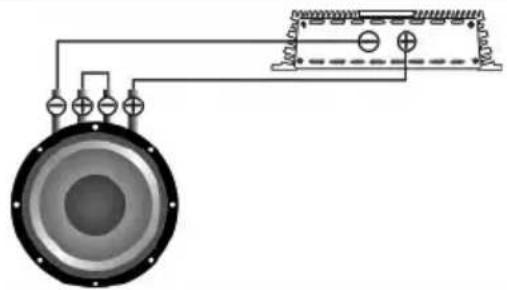

Один сабвуфер, катушки последовательно

Звуковая катушка	Общий импеданс
2+2 Ом	4 Ом
4+4 Ом	8 Ом

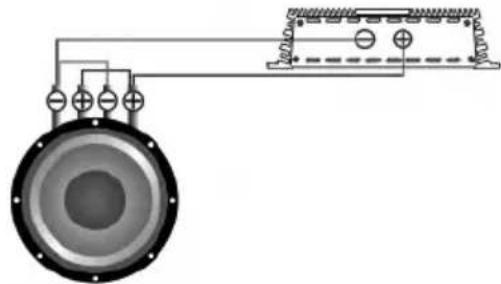

Один сабвуфер, катушки параллельно

Звуковая катушка	Общий импеданс
2+2 Ом	1 Ом
4+4 Ом	2 Ом

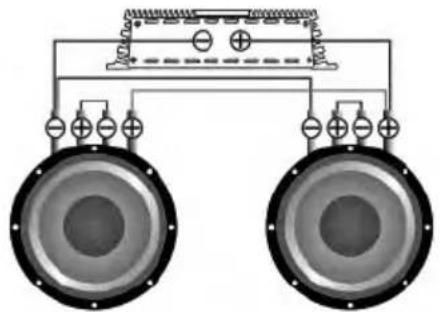

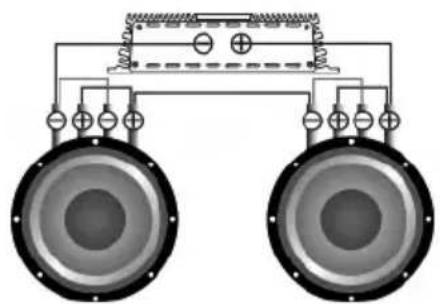

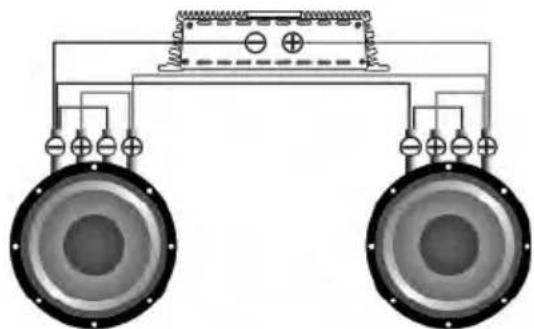

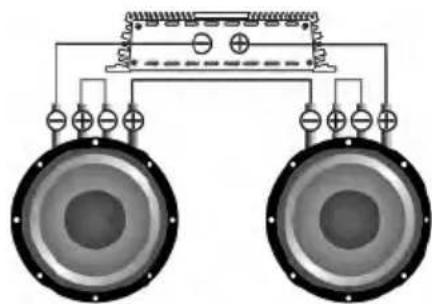

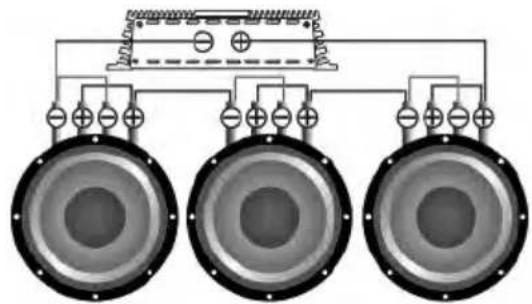

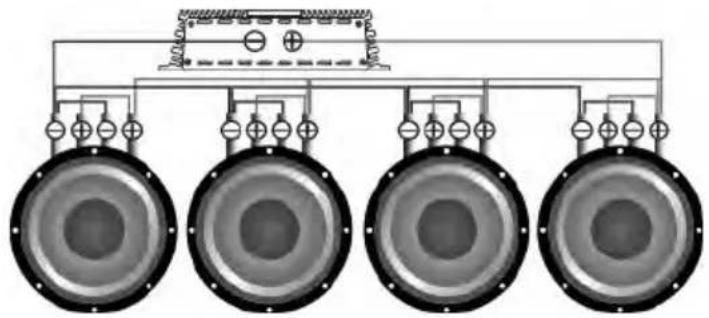

Сабвуферы последовательно, катушки параллельно

Звуковая катушка	Общий импеданс
2+2 Ом	2 Ом
4+4 Ом	4 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	3 Ом
4+4 Ом	6 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	4 Ом
4+4 Ом	8 Ом

Сабвуферы последовательно, катушки последовательно

Звуковая катушка	Общий импеданс
2+2 Ом	8 Ом
4+4 Ом	16 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	12 Ом
4+4 Ом	24 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	16 Ом
4+4 Ом	32 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	2 Ом
4+4 Ом	4 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	1,33 Ом
4+4 Ом	2,66 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	1 Ом
4+4 Ом	2 Ом

Сабвуферы параллельно, катушки параллельно

Звуковая катушка	Общий импеданс
2+2 Ом	0,5 Ом
4+4 Ом	1 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	0,33 Ом
4+4 Ом	0,66 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	0,25 Ом
4+4 Ом	0,5 Ом

RU

ВНИМАНИЕ! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

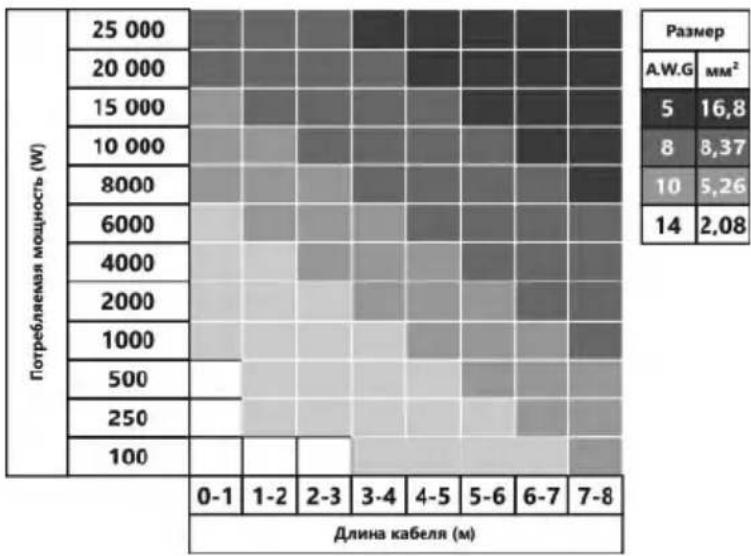

Выбор сечения акустических кабелей

Используйте таблицу ниже, выберите нужное сечение исходя из длинны и потребляемой мощности.

4. ПАРАМЕТРЫ РЕКОМЕНДУЕМЫХ ОФОРМЛЕНИЙ

Фазоинверторный корпус

Ш*В*Д = объем корпуса

Параметры	M10 v2 D2/D4	M12 v2 D2/D4	M15 v2 D2/D4
Рекомендуемый объем, литр / фут^3	40 / 1.4	50 / 1.7	90 / 3.1
Площадь порта, см^2 / дюй м^2	80 / 13	150 / 24 200 / 30
Длина порта, см / дюйм	35 / 13.7	62 / 24.4 40 / 15.7
Настройка Герц	37	35 35

5. РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ

RU

От правильного выбора усилителя, настроек и оформления во многом зависит срок службы Вашего сабвуфера. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность сабвуфера. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на сабвуфер, что предотвратит перегрев и выход из строя звуковой катушки. Сабвуфер, как и любой динамик, имеет подвижные и неподвижные части. В начале эксплуатации настоятельно рекомендуем «размять» подвижные части сабвуфера. Внимательно отнеситесь к процессу разминки. Разминайте сабвуфер на музыкальном материале в течение 40 часов на средних мощностях. Если во время эксплуатации на максимальной громкости Вы почувствовали посторонний запах, необходимо уменьшить громкость и дать сабвуферу остыть на небольшой громкости.

Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%, фильтр инфранизких частот (Subsonic) на 5 Герц ниже настройки порта. К примеру, если настройка порта 30 Герц, Subsonic необходимо выставить на 25 Герц. Фильтр низких частот LPF(Фильтр, который обрезает все частоты выше частоты установки фильтра) 63-80 Герц, басбуст (bassboost) в 0.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	M10 v2 D2/D4 M12 v2 D2/D4 M15 v2 D2/D4
Размер (дюймы)	10 12 15
Материал подвеса	Вспененный полиуретан
Материал диффузора	Пресс. целлюлоза Пресс. целлюлоза Пресс. целлюлоза
Материал корзины	Штампованная Сталь
Материал магнита	Феррит Феррит Феррит
Мощность RMS (Вт)	500 500 500
Мощность MAX (Вт)	1000 1000 1000
Диаметр звуковой катушки (дюймы)	2.5 2.5 2.5
Материал намотки катушки	Медь Медь Медь

THIELE-SMALL PARAMETERS

Impedance (OM)	2+2/4+4 2+2/4+4 2+2/4+4
Re (OM)	1.8+1.8/3.6+3.6	1.8+1.8/3.6+3.6	1.8+1.8/3.6+3.6
SPL (ДБ)	86.21/86.36 87.4/87.7 89.2/89.6
Xmax (MM)	14/14 14/14 14/14
Fs (Гц)	34.2/34.6 31.5/31.8 29.5/29.1
Vas (Л)	28.94/30.02 42.31/48.08 80.42/82.14
Qts	0.41/0.4 0.46/0.44 0.54/0.62
BL	19.94/20.31 21.5/22.1 25.26/26.17

Указанная чувствительность прямо не связана со звуковым давлением, создаваемым в салоне автомобиля, и поэтому не должна использоваться как единственный показатель для сравнения с другими сабвуферами.

1. Сабвуфер - 1 шт.
2. Руководство пользователя - 1 шт.
3. Гарантийный талон - 1 шт.

9. ИНФОР МАЦ ИЯ ПО Г АРА НТИ ЙНО МУ И СЕ РВИ СНО МУ ОБ СЛУ ЖИВ АНИ Ю

RU

Для каждого продукта Deaf Bonce серии Machete гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

10. И НФОР М АЦИЯ О Б У ТИЛИ З АЦИИ Э Л ЕКТРО Н НОГО И ЭЛ Е КТРИ Ч ЕСКО Г О ОБОР У ДОВА Н ИЯ (ДЛ Я Е В РОПЕ Й СКИХ С Т РАН, В КО Т ОРЫХ О Р ГАНИ З ОВАН Р А ЗДЕЛЬ НЫЙ СБ О Р О ТХОД О В)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

Производитель: Ningbo Sound Solution I&E Trading Co., Ltd Произведено в Китае
