РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Airstar H-C1 M Starmix

Руководство по эксплуатации

de Bedienungsanleitung (original)....10

ru Руководство по эксплуатации (перевод)......31

A

1 Важные указания по технике безопасности

Перед вводом в эксплуатацию внимательно прочтите инструкцию по эксплуатации и сохраните ее для дальнейшего использования.

Иллюстрации в данной инструкции относятся ко всем предлагаемым вариантам модели и могут отличаться от фактического комплекта поставки.

Объяснение используемых символов и знаков

Это предупредительный символ. Он предупреждает о потенциальной опасности травмирования. Соблюдайте все инструкции, обозначенные данным символом, чтобы избежать травм или смертельного исхода. Предупредительный символ всегда используется в сочетании с сигнальными словами ОПАСНОСТЬ, ПРЕДУПРЕЖДЕНИЕ и ОСТОРОЖНО.

Символ Сигнальное слово Описание
	ОПАСНОСТЬ Обозначает высокий уровень опасности,которая приведет к смертельному исходу или тяжелым травмам, если не принять меры по ее предотвращению.
	ПРЕДУПРЕЖДЕНИЕ Обозначает средний уровень опасности, которая может привести к смертельному исходу или тяжелым травмам, если не принять меры по ее предотвращению.
	ОСТОРОЖНО Обозначает низкий уровень опасности, которая может привести к травмам легкой или средней тяжести, если не принять меры по ее предотвращению.
	ВНИМАНИЕ Обозначает опасность, которая может привести к материальному ущербу, если не принять меры по ее предотвращению.
	Обозначает условие, обязательное для соблюдения перед тем, как будет выполнено соответствующее действие.
1./2./3. Обозначает действия, которые должны быть поочередно выполнены пользователем.
	Обозначает результат действия.

Квалификация эксплуатационного, монтажного и обслуживающего персонала

Монтаж и электрическое подключение должны выполняться только обученным квалифицированным персоналом.

ru

Техническое обслуживание должно выполняться только такими сотрудниками, которые получили инструктаж по работе с прибором и которым поручено выполнение данной работы.

Этот прибор разрешается использовать детям старше 8 лет, а также лицам с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом и знаниями, если они находятся под надзором или проинструктированы относительно безопасного использования прибора и знают об опасностях, которые могут возникнуть при таком использовании. За детьми требуется наблюдение, чтобы убедиться, что они не играют с устройством.

Использование по назначению

Это устройство предназначено для регулировки высоты установки настенного фена starmix TH-C1 M.

Прибор предназначен для коммерческого использования, например, в гостиницах, банях, фитнес-центрах, спа-салонах, саунах, общественных учреждениях, в промышленности и коммерческих помещениях.

Производитель не несет ответственности за ущерб, являющийся следствием использования не по назначению, ненадлежащего обслуживания или некомпетентного ремонта.

Предотвращение опасности поражения электрическим током

Регулятор высоты установки фена должен устанавливаться в месте, недоступном для людей, пользующихся ванной или душем.

Сечение электрического соединительного кабеля должен определить специалист на месте.

Регулятор высоты необходимо подключить к системе защитных проводников.

Электротехнические работы должны выполняться только квалифицированными электриками или под их руководством и контролем.

Источник питания должен быть защищен на месте с помощью устройства защитного отключения (УЗО) на максимальный номинальный остаточный ток 30 мА.

Напряжение, указанное на фирменной табличке, должно совпадать с напряжением сети. Подключайте пылесос только к розетке, защищенной при помощи подходящего предохранителя.

Не тяните кабель сетевого питания по острым кромкам, не заламывайте и не зажимайте его. Поврежденный кабель сетевого питания заменяйте только кабелем, указанным в главе «Технические характеристики».

Прибор вместе с его принадлежностями запрещается вводить в эксплуатацию в следующих случаях:

–сетевой провод неисправен или имеет трещины;

—на приборе заметны повреждения, например, трещины на корпусе;
—при возможном невидимом дефекте, например, после падения или удара.

В следующих случаях необходимо вынуть сетевую вилку, выключить защитный автомат или выкрутить предохранитель:

–если прибор издает необычный шум;
–перед каждым техническим обслуживанием или очисткой.

Извлекая кабель сетевого питания, тяните только за штепсельную вилку, но ни в коем случае не за сам кабель. Ни в коем случае не прикасайтесь к штепсельной вилке влажными руками.

Предотвращение опасных ситуаций при подключении

При подключении и эксплуатации прибора необходимо соблюдать следующее:

-национальные и региональные предписания;
—технические правила и директивы;
–предписания местных надзорных органов.

Предотвращение опасных ситуаций при эксплуатации

Запрещается эксплуатировать прибор в помещениях с токсичными, взрывоопасными или горючими парами и газами, а также при наличии воздуха, загрязненного микроорганизмами. Запрещается вставлять какие-либо предметы в отверстия прибора. Запрещается закрывать прибор или ставить на него какие-либо предметы.

Предотвращение опасностей во время технического обслуживания и ремонта

Ремонт должен выполняться только квалифицированными специалистами. Используйте только оригинальные принадлежности и запчасти.

Соблюдайте дополнительные примечания

Следуйте инструкции по эксплуатации фена.

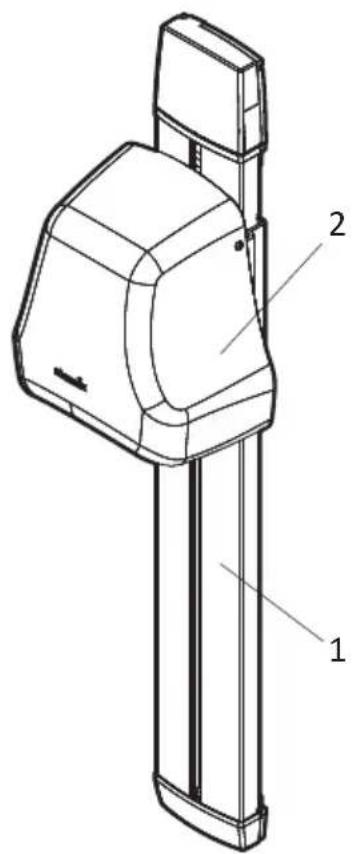

2 Конструкция устройства

См. рис. А

1 Регулятор высоты
2 Настенный фен (не входит в комплект поставки)
3 Крышка
4 Спиральный кабель

5 Направляющая каретка
6 Монтажная пластина
7 Ручка
8 Винтовой зажим

3 Монтаж

Распаковка

1. Вынуть все детали из упаковки.

Объем поставки (см. рис. А):

1 Регулятор высоты (1 шт.)
9 Провод защитного заземления 70 мм (1 шт.)
10 Инструкция по эксплуатации (1 шт.)
11 Вставная клемма 3-кратная 3 (1 шт.)
12 Уплотнительное кольцо (1 шт.)
13 Резьбовой винт M4x5 (2 шт.)
14 Дюбель 8x40 (3 шт.)
15 Винт 6x60 (3 шт.)
16 Зажим для разгрузки от натяжения
17 Винт Polyfast (2 шт.)
18 Винт с полукруглой головкой М6x8 (4 шт.)
19 Шайба 6,4x18x1,5 (4 шт.)

Установка регулятора высоты

См. рис. В, С, Д, Е, F, G

ОСТОРОЖНО

Неподходящий монтажный материал и инструмент!

Опасность получения травмы из-за падения прибора.

Перед монтажом:

1. Убедиться в том, что винты и дюбели, входящие в комплект поставки прибора, подходят для основания, на котором он устанавливается.

2. Подготовить подходящий инструмент для монтажа.

Подготовка (см. рис. В, С):

ВНИМАНИЕ

Каретка может застрять!

1. Устанавливайте регулятор высоты строго вертикально на плоскую поверхность стены.

2. Не допускайте попадания сверлильной пыли на регулятор высоты.

3. Стена должна быть достаточно прочной и выдерживать вес прибора.

4. Соблюдайте размеры, высоту установки и минимальные расстояния (см. рис. В, С).
5. Приготовьте крепежный материал для настенного монтажа.

Установка ручки и монтажной пластины (см. рис. D):

1. Вставьте ручку в направляющую каретку.
2. Закрепите ручку с помощью 2 установочных винтов M4x5.
3. Прикрепите монтажную пластину к направляющей каретке с помощью 4 винтов с круглой головкой М6x8 и 4 шайб 6,4x18x1,5.

Крепление регулятора высоты к стене (см. рис. E, F):

1. Прижмите регулятор высоты к стене и разметьте все 3 отверстия, которые нужно просверлить.
2. Просверлите отверстия. Диаметр сверления – 8 мм, глубина сверления – 70 мм.
3. Снимите оба транспортировочных стопорных винта, расположенных на задней стороне регулятора высоты (рис. Е).
4. Прикрепите регулятор высоты к стене, используя подходящие монтажные материалы.

Снятие кожуха с фена (см. рис. G):

1. Открутить два верхних крепежных винта кожуха.
2. Открутить два нижних крепежных винта кожуха.

3. Снимите кожух с фена.

4. Отсоединить защитный провод (РЕ) кожуха от клеммы. ВНИМАНИЕ! Не откручивать винт на металлическом корпусе.

Прикрепление фена к регулятору высоты (см. рис. G):

ОСТОРОЖНО

Прибор может отсоединиться от монтажной пластины!

Опасность получения травмы из-за падения прибора.

Стопорный винт решетки для всасываемого воздуха одновременно используется для крепления прибора на монтажной пластине.

Если стопорный винт не затянут:

1. Проследить за тем, чтобы прибор не был случайно сдвинут с монтажной пластины.

2. Выкрутить стопорный винт на решетке для всасываемого воздуха с нижней стороны прибора.

3. Вынуть решетку из прибора по направлению вниз.
4. Вставьте спиральный кабель в направляющую для кабеля, расположенную на задней панели устройства.
5. Задвиньте воздухозаборную решетку обратно в устройство (решетка должна выступать примерно на 5 см).
6. Установить прибор сверху на монтажной пластине, используя 4 крепежных выступа.
7. Надавить на прибор вниз до упора.
8. Для фиксации положить одну руку на верхнюю сторону прибора, одновременно вставить решетку для всасываемого воздуха снизу в прибор.
9. Закрепить решетку в приборе с помощью стопорного винта.

Подключение устройства к источнику питания

См. рис. Н, I, J, К

Для электрического подключения необходимо обеспечить следующие условия:

- подключить прибор только к надлежащим образом установленной розетке с защитным контактом; - при неразъемном соединении: питающий провод должен иметь устройство отключения, например, отключаемый защитный автомат или ввинчивающийся предохранитель;

- подключить прибор к электрическому проводу с защитным проводником и с дифференциальным защитным устройством;

-не подключать других потребителей к электрическому проводу прибора.

ОПАСНОСТЬ

Находящиеся под напряжением электрический провод и компоненты прибора!

Опасность смертельного поражения электрическим током в случае прикосновения.

Перед любыми работами с прибором:

1. Вынуть вилку из розетки. При неразъемном соединении: выключить защитный автомат или выкрутить предохранитель.

2. Заблокировать от несанкционированного включения.

Проведение электрических кабелей через заднюю стенку корпуса фена (см. рис. Н):

1. Проведите спиральный кабель через отверстие в задней стенке корпуса.
2. Проведите провод защитного заземления через отверстие в задней стенке корпуса.

ru

Сборка соединений защитного заземления в корпусе фена (см. рис. I):

1. Установите соединение защитного заземления между винтовой клеммой и вставной клеммой (рис. А, поз. 11). Для этого используйте провод защитного заземления длиной 70 мм (рис. А, поз. 9).
2. Вставьте провод защитного заземления направляющей каретки во вставную клемму.
3. Вставьте провод защитного заземления кожуха фена во вставную клемму.

Подсоединение спирального кабеля к фену (см. рис. I):

1. Подсоедините спиральный кабель к винтовой клемме.
2. Вставьте спиральный кабель вместе с проводом защитного заземления направляющей каретки в ограничитель натяжения и закрепите.

Установка кожуха на фен (см. рис. J):

1. Установить кожух на прибор. ВНИМАНИЕ! Не повреждать защитный провод. Проследить за правильным креплением защитного фильтра двигателя.
2. Закрутить два нижних крепежных винта кожуха.
3. Закрутить два верхних крепежных винта кожуха.

Подсоединение кабеля электропитания к регулятору высоты (см. рис. К):

1. В зависимости от места прокладки кабеля: выломайте отверстие в верхней части крышки или на задней стороне профильной крышки.
2. Вставьте уплотнительное кольцо в сделанное отверстие.
3. Пропустите кабель питания через уплотнительное кольцо.
4. Подсоедините кабель электропитания к винтовой клемме.
5. Вставьте кабель электропитания в ограничитель натяжения (рис. А, поз. 16) и закрепите его винтами (рис. А, поз. 7).
6. Установите крышку.
7. Вставьте вилку в розетку, включите автоматический выключатель или вверните предохранитель.

4 Ввод в эксплуатацию

Перед первым включением

Убедитесь, что выполнены следующие условия:

△ Соблюдены безопасные расстояния согласно стандарту DIN;
△ Провод защитного заземления и кабель питания подключены правильно.

5 Поведение в чрезвычайной ситуации

Порядок действий в случае опасности пожара, поражения электрическим током, механического повреждения, необычных эксплуатационных состояний или неправильного использования:

1. Вынуть вилку из розетки. При неразъемном соединении: выключить защитный автомат или выкрутить предохранитель.
2. Заблокировать от несанкционированного включения.

6 Поиск неисправностей и ремонт

Неисправность Причина Способ устранения
Фен не включается Сработал предохранитель Включите автоматический
	выключатель или заменить предохранитель
	Спиральный кабель неисправен Обратитесь к квалифицированному персоналу для замены спирального кабеля
Направляющая каретка перемещается с трудом или с шумом	Загрязнение направляющих Очистите и смажьте
Направляющая каретка проседает	Веревка противовеса ослабла или порвана	Прикрепите веревку к противовесу или замените ее

Любые иные работы запрещены, следует обращаться в сервисную службу.

7 Техническое обслуживание

ОПАСНОСТЬ

Находящиеся под напряжением электрический провод и компоненты прибора!

Опасность смертельного поражения электрическим током в случае прикосновения.

Перед любыми работами с прибором:

1. Вынуть вилку из розетки. При неразъемном соединении: выключить защитный автомат или выкрутить предохранитель.
2. Заблокировать от несанкционированного включения.

Регулярные проверки

1. Регулятор высоты необходимо осматривать регулярно, как и другие электрические приборы.

Очистка прибора

Запрещается выполнять очистку прибора с помощью очистителя высокого давления. Для очистки следует использовать влажную тканевую салфетку и мягкое чистящее средство. Использование кислот, ацетона или растворителей может привести к повреждению корпуса или деталей прибора.

1. Очищайте регулятор высоты в зависимости от частоты использования и загрязненности.

8 Утилизация

В старых приборах содержатся драгоценные материалы, пригодные для переработки. Не выбрасывайте пылесос вместе с обычным бытовым мусором. Используйте для этого специальные места для сбора аналогичных отходов.

9 Технические характеристики

H-C1 M
Напряжение В 220-240
Частота Гц 50/60
Класс защиты I
Регулировка высоты мм 600
Ширина мм 133
Глубина мм 68 (с ручкой)
Высота мм 1038
Масса кг 7,5
