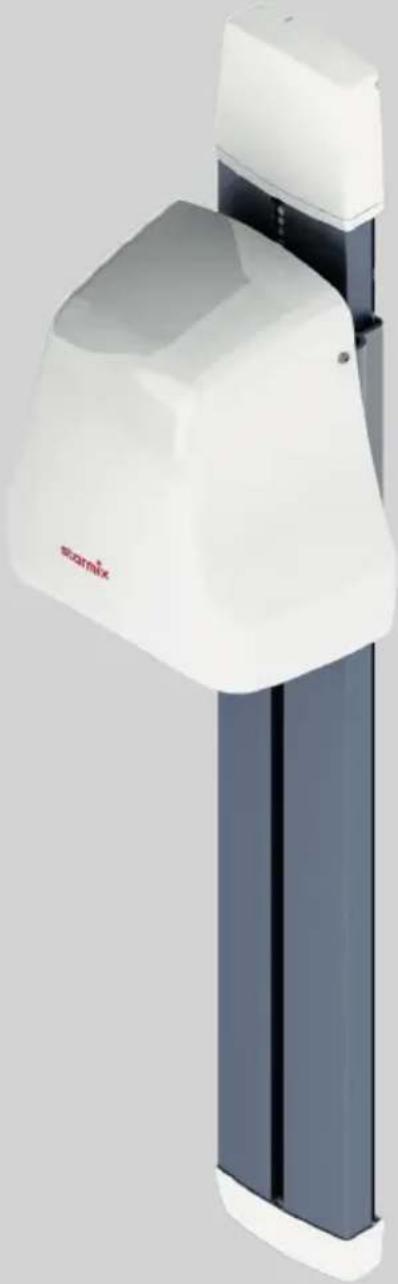

BEDIENUNGSANLEITUNG Airstar H-C1 M Starmix

Höheneinstellung für Haartrockner

Typ:

AirstarAirstar

H-C1 M

Betriebsanleitung vor der Inbetriebnahme sorgfältig lesen, und für späteres Nachschlagen aufbewahren.

Die Abbildungen in dieser Anleitung beziehen sich auf alle verfügbaren Modellvarianten, und können vom tatsächlichen Lieferumfang abweichen.

Erläuterung der verwendeten Symbole und Zeichen

Dies ist das Warnsymbol. Es warnt vor möglicher Verletzungsgefahr. Alle Anweisungen befolgen, die mit diesem Symbol gekennzeichnet sind, um Verletzungen oder Tod zu vermeiden. Das Warnsymbol erscheint immer in Verbindung mit den Signalwörtern GEFAHR, WARNUNG und VORSICHT.

Symbol Signalwort Beschreibung
	GEFAHR Kennzeichnet eine Gefährdung mit hohem Risikograd, die Tod oder schwere Verletzungen zur Folge haben wird, wenn sie nicht vermieden wird.
	WARNUNG Kennzeichnet eine Gefährdung mit mittlerem Risikograd, die Tod oder schwere Verletzungen zur Folge haben kann, wenn sie nicht vermieden wird.
	VORSICHT Kennzeichnet eine Gefährdung mit geringem Risikograd, die leichte oder mäßige Verletzungen zur Folge haben kann, wenn sie nicht vermieden wird.
	ACHTUNG Kennzeichnet eine Gefährdung die Sachschäden zur Folge haben kann, wenn sie nicht vermieden wird.
	Kennzeichnet eine Voraussetzung, die erfüllt sein muss, bevor eine Handlung ausgeführt werden kann.
1./2./3. Kennzeichnet vom Benutzer nacheinander auszuführende Handlungsschritte.
	Kennzeichnet das Resultat einer Handlung.

Qualifikation des Bedien-, Montage- und Wartungspersonals

Montage und elektrischer Anschluss dürfen nur durch ausgebildetes Fachpersonal erfolgen.

Die Wartung darf nur von Personen durchgeführt werden, die in der Handhabung des Gerätes unterwiesen und ausdrücklich mit dieser Tätigkeit beauftragt sind.

Dieses Gerät darf von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen

wurden und die daraus resultierenden Gefahren verstehen. Kinder beaufsichtigen, damit diese nicht mit dem Gerät spielen.

Bestimmungsgemäßer Gebrauch

Das Gerät dient zur individuellen Höheneinstellung für den Haartrockner starmix TH-C1 M.

Das Gerät ist für den gewerblichen Gebrauch vorgesehen, zum Beispiel für die Verwendung in Hotels, Bädern, Fitnessstudios, Spas, Saunen, öffentlichen Einrichtungen, Industrie und Gewerbe.

Der Hersteller haftet nicht für Schäden durch Zweckentfremdung, unsachgemäße Bedienung oder nicht fachgerechte Reparatur.

Gefahren durch Stromschlag und Feuer vermeiden

Die Höheneinstellung für Haartrockner außerhalb der Reichweite von Personen befestigen, die eine Badewanne oder Dusche benutzen.

Den Querschnitt der elektrischen Anschlussleitung von einem Fachmann vor Ort dimensionieren lassen.

Die Höheneinstellung mit dem Schutzleitersystem verbinden.

Elektrotechnische Arbeiten dürfen nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden.

Die Stromversorgung bauseits mit einem Fehlerstrom-Schutzschalter (RCD) für einen maximalen Nennfehlerstrom von 30 mA absichern.

Die Spannung auf dem Typenschild muss mit der Netzspannung übereinstimmen. Gerät nur an eine ausreichend abgesicherte Stromversorgung anschließen.

Netzanschlussleitung nicht über scharfe Kanten ziehen, knicken oder einklemmen. Gerät einschließlich Zubehör in folgenden Fällen nicht in Betrieb nehmen:

– Netzanschlussleitung ist defekt oder hat Risse
– Gerät ist erkennbar beschädigt, z. B. durch Risse im Gehäuse
– Bei Verdacht auf einen unsichtbaren Defekt, z.B. nach einem Sturz oder Schlag

In folgenden Fällen Netzstecker ziehen, Sicherungsautomat ausschalten oder Sicherung herausdrehen:

– Wenn das Gerät ungewöhnliche Geräusche erzeugt

– Vor jeder Wartung oder Reinigung

Beim Ausstecken nur am Netzstecker, nie an der Netzanschlussleitung ziehen. Netzstecker nie mit nassen Händen anfassen.

Gefahren während der Installation vermeiden

Für die Installation und den Betrieb des Gerätes beachten:

– Nationale und regionale Vorschriften

– Technische Regeln und Richtlinien
– Bestimmungen der örtlichen Behörden

Gefahren während des Betriebs vermeiden

Gerät nicht in Räumen mit giftigen, explosionsgefährdeten oder brennbaren Dämpfen und Gasen, oder mikrobiologisch verunreinigter Luft betreiben. Keine Gegenstände in die Öffnungen des Geräts stecken. Gerät nicht abdecken oder Gegenstände darauf abstellen.

Gefahren bei Wartung und Reparatur vermeiden

Wartung und Reparaturen nur von Fachpersonal ausführen lassen. Nur Original-Zubehör- und Ersatzteile verwenden.

Zusätzliche Hinweise beachten

Betriebsanleitung des Haartrockners beachten.

2 Geräteaufbau

Siehe Abb. A

1 Höheneinstellung
5 Führungsschlitten
2 Haartrockner (nicht im Lieferumfang enthalten)
6 Montageplatte
3 Abdeckkappe
7 Handgriff
4 Wendelleitung
8 Schraubklemme

3 Montage

Auspacken

1. Alle Teile aus der Verpackung nehmen.

Lieferumfang (siehe Abb. A):

1 Höheneinstellung (1x)
14 Dübel 8x40 (3x)
9 Schutzleiterdraht 70 mm (1x)
15 Schraube 6x60 (3x)
10 Bedienungsanleitung (1x)
16 Zugentlastungsschelle (1x)
11 Steckklemme 3-fach (1x)
17 Polyfast-Schraube (2x)
12 Würgenippel (1x)
18 Halbrundkopfschraube M6x8 (4x)
13 Wurmschraube M4x5 (2x)
19 Scheibe 6,4x18x1,5 (4x)

Höheneinstellung montieren

Siehe Abb. B, C, D, E, F, G

VORSICHT

Ungeeignetes Montagematerial und Werkzeug!

Verletzungsgefahr durch herabfallendes Gerät.

Vor der Montage:

1. Prüfen, ob die mit dem Gerät gelieferten Schrauben und Dübel für den Untergrund geeignet sind.
2. Geeignetes Werkzeug für die Montage bereitstellen.

Vorbereitung (siehe Abb. B, C):

ACHTUNG

Verklemmen des Führungsschlittens!

1. Höheneinstellung nur lotrecht an einer ebenen Wandfläche montieren.

2. Höheneinstellung vor Bohrstaub schützen.

3. Wand mit stabilem, tragfähigem Untergrund wählen.

4. Abmessungen, Montagehöhe und Mindestabstände beachten (siehe Abb. B, C).
5. Geeignetes Befestigungsmaterial für die Wandmontage bereitstellen.

Handgriff und Montageplatte montieren (siehe Abb. D):

1. Handgriff in Führungsschlitten stecken.
2. Handgriff mit 2 Wurmschrauben M4x5 fixieren.
3. Montageplatte mit 4 Halbrundkopfschrauben M6x8 und 4 Scheiben 6,4x18x1,5 am Führungsschlitten befestigen.

Höheneinstellung an der Wand befestigen (siehe Abb. E, F):

1. Höheneinstellung an die Wand halten und alle 3 Bohrlöcher markieren.
2. Bohrungen erstellen: Bohrdurchmesser 8 mm, Bohrtiefe 70 mm.
3. Beide Transportsicherungsschrauben auf der Rückseite der Höheneinstellung entfernen (Abb. E).
4. Höheneinstellung mit geeignetem Montagematerial an die Wand schrauben.

Haube vom Haartrockner abnehmen (siehe Abb. G):

1. Die oberen beiden Befestigungsschrauben der Haube lösen.
2. Die unteren beiden Befestigungsschrauben der Haube lösen.
3. Haube vom Haartrockner abnehmen.
4. Schutzleiterdraht (PE) der Haube aus der Anschlussklemme lösen. ACHTUNG! Nicht die Schraube am Metallgehäuse öffnen.

Gerät an die Höheneinstellung montieren (siehe Abb. G):

VORSICHT

Das Gerät kann sich von der Montageplatte lösen!

Verletzungsgefahr durch herabfallendes Gerät.

Die Sicherungsschraube für das Luft-Ansauggitter dient gleichzeitig zur Fixierung des Gerätes an der Montageplatte.

Wenn die Sicherungsschraube nicht festgeschraubt ist:

1. Darauf achten, dass das Gerät nicht unbeabsichtigt von der Montageplatte geschoben wird.

2. Sicherungsschraube am Luft-Ansauggitter auf der Unterseite des Geräts herausdrehen.

3. Luft-Ansauggitter nach unten aus dem Gerät herausziehen.
4. Wendelleitung in die Kabelführung auf der Rückseite des Geräts einlegen.
5. Luft-Ansauggitter wieder ein Stück in das Gerät einschieben (ca. 5 cm des Luft-Ansauggitters bleiben noch sichtbar).
6. Gerät von oben in die 4 Rastnasen an der Montageplatte einsetzen.
7. Gerät bis zum Anschlag nach unten drücken.

8. Eine Hand zum Fixieren auf die Oberseite des Geräts legen, gleichzeitig Luft-Ansauggitter von unten vollständig in das Gerät schieben.

9. Luft-Ansauggitter und Gerät mit Sicherungsschraube fixieren.

Gerät an Spannungsversorgung anschließen

Siehe Abb. H, I, J, K

Folgende Bedingungen für den elektrischen Anschluss beachten:

– Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose anschließen.

- Bei Festanschluss: Die Zuleitung muss eine Abschalteinrichtung besitzen, z. B. einen abschaltbaren Sicherungsautomat oder eine Schraubsicherung.

- Gerät an eine elektrische Zuleitung mit Schutzleiter und Fehlerstrom-Schutzschalter anschließen.

- Keine weiteren Verbraucher an die elektrische Zuleitung des Geräts anschließen.

GEFAHR

Unter Spannung stehende elektrische Zuleitung und Gerätebauteile!

Bei Berührung Gefahr eines tödlichen Stromschlags.

Vor allen Arbeiten am Gerät:

1. Netzstecker ziehen. Bei Festanschluss: Sicherungsautomat ausschalten, oder Sicherung herausdrehen.

2. Gegen unbeabsichtigtes Wiedereinschalten sichern.

Leitungen durch die Gehäuserückwand des Haartrockners führen (siehe Abb. H):

1. Wendelleitung durch die Öffnung in der Gehäuserückwand führen.

2. Schutzleiterdraht des Führungsschlittens durch die Öffnung in der Gehäuserückwand führen.

Schutzleiter-Verbindungen im Gehäuse des Haartrockners sammeln (siehe Abb. I):

1. Schutzleiter-Verbindung zwischen Schraubklemme und Steckklemme (Abb. A, Pos. 11) herstellen. Dazu Schutzleiterdraht 70 mm verwenden (Abb. A, Pos. 9).

2. Schutzleiterdraht des Führungsschlittens in Steckklemme stecken.

3. Schutzleiterdraht der Haartrockner-Haube in Steckklemme stecken.

Wendelleitung am Haartrockner anklemmen (siehe Abb. I):

1. Wendelleitung an Schraubklemme anschließen.

2. Wendelleitung und Schutzleiterdraht des Führungsschlittens in Zugentlastung einlegen und fixieren.

Haube auf Haartrockner setzen (siehe Abb. J):

1. Haube auf Gerät setzen. ACHTUNG! Schutzleiterdraht nicht beschädigen. Auf korrekten Sitz des Motorschutzfilters achten.

2. Die unteren beiden Befestigungsschrauben der Haube festschrauben.

3. Die oberen beiden Befestigungsschrauben der Haube festschrauben.

Elektrische Zuleitung an der Höheneinstellung anklemmen (siehe Abb. K):

1. Je nach gewünschter Leitungsführung: Öffnung auf der Oberseite der Abdeckkappe oder auf der Rückseite der Profilabdeckung ausbrechen.

2. Würgenippel in die ausgebrochene Durchführung einsetzen.

3. Anschlussleitung durch den Würgenippel führen.

4. Elektrische Zuleitung an der Schraubklemme anschließen.

5. Elektrische Zuleitung in Zugentlastung (Abb. A, Pos. 16) einlegen und mit Schrauben (Abb. A, Pos. 17) fixieren.

6. Abdeckkappe aufstecken.

7. Stecker in Steckdose stecken, Sicherungsautomat einschalten oder Sicherung eindrehen.

4 Inbetriebnahme

Vor der Inbetriebnahme beachten

Sicherstellen, dass folgende Voraussetzungen erfüllt sind:

△ Sicherheitsabstände nach DIN wurden eingehalten.
△ Schutzleiter und Stromversorgung sind korrekt angeschlossen.

5 Verhalten im Notfall

Bei Feuergefahr, elektrischem Schlag, mechanischer Beschädigung, ungewöhnlichen Betriebszuständen oder Missbrauch wie folgt vorgehen:

1. Netzstecker ziehen. Bei Festanschluss: Sicherungsautomat ausschalten oder Sicherung herausdrehen.
2. Gegen unbeabsichtigtes Wiedereinschalten sichern.

6 Fehlersuche und Reparatur

Störung Ursache Behebung
Haartrockner läuft nicht an Sicherung hat ausgelöst Sicherungsautomat einschalten oder Schraubsicherung ersetzen
	Wendelleitung defekt Wendelleitung von Fachpersonal ersetzen lassen
Führungsschlitten schwergängig oder macht Geräusche	Führungsschienen verschmutzt Reinigen und fetten
Führungsschlitten sinkt Seil des Ausgleichsgewichts hat sich gelöst oder ist gerissen	Seil am Ausgleichsgewicht befestigen oder Seil ersetzen

Keine weiteren Eingriffe vornehmen, sondern Kundendienst kontaktieren.

7 Wartung

GEFAHR

Unter Spannung stehende elektrische Zuleitung und Gerätebauteile!

Bei Berührung Gefahr eines tödlichen Stromschlags.

Vor allen Arbeiten am Gerät:

1. Netzstecker ziehen. Bei Festanschluss: Sicherungsautomat ausschalten, oder Sicherung herausdrehen.

2. Gegen unbeabsichtigtes Wiedereinschalten sichern.

Regelmäßige Prüfungen

1. Höheneinstellung in die regelmäßige Prüfung der Elektrogeräte aufnehmen.

Gerät reinigen

Gerät nicht mit einem Hochdruckreiniger reinigen. Zur Reinigung nur ein feuchtes Tuch und milde Reinigungsmittel verwenden. Säure, Aceton oder Lösungsmittel können Gehäuse oder Geräteteile beschädigen.

1. Höheneinstellung in Abhängigkeit von Nutzungsgrad und Schmutzanfall reinigen.

8 Entsorgung

Das Symbol der durchgestrichenen Mülltonne besagt, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss. Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur

Verfügung. Die Adressen können Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet unentgeltlich alte Elektro- und Elektronikgeräte zurückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen sowie ohne Kauf eines Elektro- oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten als Verkaufsflächen des Vertreibers alle Lager- und Versandflächen.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben. Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie diesem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und führen diese einer separaten Sammlung zu. Weitere Informationen zum Elektrogesetz finden Sie auf www.elektrogesetz.de.

9 Technische Daten

H-C1 M
Spannung V 220-240
Frequenz Hz 50/60
Schutzklasse I
Höhenverstellbarkeit mm 600
Breite mm 133
Tiefe mm 68 (mit Griff)
Höhe mm 1038
Gewicht kg 7,5

Hans-Zinser-Straße 1-3

73061 Ebersbach/Fils

Germany

Telefon [phone]

Telefax +49 (0) 7163 / 9988-155

E-Mail: [e-mail]

Internet: www.starmix.de
