Тип продукта	Вытяжка
Бренд	Electrolux
Модель	LFC516X
Назначение	Бытовое, внутреннее, над варочными поверхностями
Количество скоростей	3 (скорость 1, 2, 3)
Освещение	Да, независимое управление
Тип жирового фильтра	Металлический, моющийся (в посудомоечной машине или вручную)
Угольный фильтр	Опциональный, заменяемый
Минимальное расстояние от варочной поверхности	65 см
Частота очистки жирового фильтра	Не реже чем каждые 2 месяца
Режим отвода	Воздуховод (отвод) или рециркуляция с угольным фильтром
Электропитание	230 В ~ 50 Гц
Установка	Квалифицированным специалистом
Уход	Чистить мягкой тканью и мягким моющим средством
Материал корпуса	Нержавеющая сталь (предположительно)

Часто задаваемые вопросы - LFC516X ELECTROLUX

Как установить вытяжку Electrolux LFC516X?

Установка должна выполняться квалифицированным специалистом. Соблюдайте минимальное расстояние 65 см над варочной поверхностью. Следуйте инструкциям, предоставленным отдельно.

Как включить и отрегулировать скорость вытяжки?

Нажмите кнопку первой скорости для запуска. Для переключения скорости нажмите соответствующую кнопку (2 или 3). Для выключения снова нажмите кнопку первой скорости.

Как чистить жировые фильтры?

Снимите фильтры, нажав на рычаг зажима. Очистите их вручную неабразивной губкой или в посудомоечной машине при низкой температуре. Установите на место после высыхания.

Когда нужно заменять угольный фильтр?

Угольный фильтр является опциональным. Его срок службы зависит от использования. Заменяйте его при насыщении, согласно указаниям в прилагаемой брошюре.

Что делать, если вытяжка не включается?

Проверьте, что прибор правильно подключен и электропитание работает. Если предохранитель или выключатель отключаются, обратитесь к квалифицированному электрику.

Почему не работает освещение?

Если освещение неисправно, обратитесь в авторизованный сервисный центр для замены.

Как использовать вытяжку для максимальной эффективности?

Используйте скорость 1 для тушения, скорость 2 для обычной готовки, скорость 3 для жарки. Оставьте вытяжку работать 15 минут после приготовления.

Можно ли использовать вытяжку без угольного фильтра?

Да, если вытяжка подключена к воздуховоду на улицу. Угольный фильтр необходим только в режиме рециркуляции.

Как ухаживать за внешними поверхностями вытяжки?

Очищайте мягкой тканью, теплой водой и мягким моющим средством. Не используйте абразивные средства, скребки или пароочистители.

Что делать при постоянной неисправности?

Обратитесь в авторизованный сервисный центр Electrolux для ремонта. Используйте только оригинальные запчасти.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LFC516X ELECTROLUX

RU Инструкция по эксплуатации | Кухонная вытяжка 195

- Не фламбирайте под уреда.

Риск от пожар или токов удар.

Вж. глава "Безопасност".

Вж. глава "Безопасност".

8. КОРШАФАН ОРТАФА КАТЫСТЫ ЖАФДАЙЛАР

2. БЕЗБЕДНОСНИ УПАТСТВА

2.1 Монтажа

ПРЕДУПРЕДУВАЊЕ!

Добро пожаловать в Electrolux! Благодарим вас за то, что вы остановили свой выбор на нашем изделии.

Рекомендации по использованию изделия, брошюры, руководство по устранению неисправностей, информацию о техническом обслуживании и ремонте можно найти на странице: www.electrolux.com/support

Право на изменения сохраняется.

СОДЕРЖАНИЕ

1. ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ.... 195
2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ....198
3. УСТАНОВКА.....200
4. ОПИСАНИЕ ПРИБОРА.... 200
5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ.....200
6. УХОД И ОЧИСТКА....201
7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ.... 202
8. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ.... 203

1. △ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с приложенной инструкцией. Изготовитель не несет ответственности за какие-либо травмы или ущерб, возникшие вследствие неправильной установки или эксплуатации. Всегда храните эту инструкцию в безопасном и доступном месте для последующего использования.

1.1 Безопасность детей и лиц с ограниченными возможностями

- Этот прибор может использоваться детьми старше восьми лет и лицами с ограниченными физическими, сенсорными или умственными способностями и с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность, или после получения соответствующих инструкций, позволяющих им безопасно эксплуатировать изделие и дающих им

представление об опасности, связанной с его эксплуатацией. Детям младше 8 лет и лицам с ярко выраженными и комплексными нарушениями здоровья запрещается находиться рядом с прибором без постоянного присмотра.

• Дети должны находиться под присмотром для недопущения игр с прибором.
• Храните все упаковочные материалы вне досягаемости детей и утилизируйте их надлежащим образом.
• Не подпускайте детей и домашних животных к прибору во время его работы.
• Очистка и доступное пользователю техническое обслуживание прибора не должны выполняться детьми без присмотра.

1.2 Общая безопасность

• Прибор предназначен для работы над варочными панелями, кухонными плитами и аналогичными приборами для приготовления пищи.
• Данный прибор предназначен для бытового применения в отдельном домохозяйстве.
• Данный прибор можно использовать в офисах, гостиничных номерах, мини-гостиницах типа «ночлег и завтрак», сельских жилых домах и других аналогичных помещениях, где такое использование не превышает (среднего) уровня бытового использования.
  • Перед любым обслуживанием отключите прибор от сети питания.
• ПРЕДУПРЕЖДЕНИЕ. Во время совместной работы с приборами для приготовления пищи доступные для контакта части могут сильно нагреваться.

• Используйте только крепеж, идущий в комплекте с прибором. В случае отсутствия в комплекте крепежа используйте крепеж, рекомендованный в инструкции. Разместите прибор в безопасном месте, отвечающем требованиям установки.

• ВНИМАНИЕ! Неиспользование винтов или фиксирующего устройства в соответствии с данными Инструкциями может привести к поражению электрическим током.

• Не используйте для монтажа прибора клеевые составы.
• Если иное не оговорено в инструкции прибора или духового шкафа, минимальное расстояние между поверхностью варочной панели, на которой находится посуда, и наиболее низкой частью прибора должно составлять не менее 65 см.
• Метод экстракции воздуха должен отвечать требованиям местных норм и положений.
• Обеспечьте хорошую вентиляцию в помещении, где установлен прибор, чтобы избежать обратного притока газов, создаваемого устройствами, в которых происходит сгорание газа или других видов топлива (включая камины).
• Убедитесь, что вентиляционные отверстия не перекрыты, и что отводимый прибором воздух не подается в трубу, используемую для отвода дыма и пара от других приборов (систем центрального отопления, термосифонов, водогреев и т.д.)
• В случае совместной работы с другими приборами максимальное создаваемое в помещении разрежение не должно превышать 0,04 мбар.
• Во избежание несчастного случая, замену поврежденного кабеля питания должен выполнять изготовитель, авторизованный сервисный центр или специалист с аналогичной квалификацией.
• Поврежденный кабель следует заменить на специальный кабель, который можно приобрести у производителя или в авторизованном сервисном центре.
• При подключении прибора непосредственно к электросети необходимо обеспечить наличие устройства, позволяющего отключать прибор от

электросети с разрывом между всеми контактами. Полное размыкание контактов должно отвечать условиям, предусмотренными для случаев перенапряжения категории III. Отсоединение кабеля должно выполняться в соответствии с правилами монтажа.

• Не готовьте под прибором блюда методом фламбирования.
• Не используйте прибор для отвода вредных или взрываопасных материалов и паров.
• Во избежание повреждения покрытия прибора производите его регулярную очистку мягкой тряпкой.
• Не используйте для очистки поверхности прибора пароочистители, воду под давлением, жесткие абразивные чистящие средства или острые металлические скребки. Используйте только нейтральные моющие средства.
• Производите регулярную (как минимум раз в 2 месяца) очистку жировых фильтров и удаляйте с прибора жировые отложения во избежание риска пожара.
• Для очистки внутренней камеры прибора используйте тряпку.

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

2.1 Установка

ВНИМАНИЕ!

Существует риск травмы, поражения электрическим током, пожара, получения ожогов или повреждения прибора.

• Установка прибора должна осуществляться только квалифицированным специалистом.
• Не устанавливайте и не подключайте прибор, имеющий повреждения.
• Следуйте инструкциям по установке, входящим в комплект прибора.
  • Всегда будьте осторожны при перемещении прибора, поскольку он

тяжелый. Всегда используйте защитные перчатки и закрытую обувь.

• Перед монтажом прибора удалите все элементы упаковки, наклейки и защитную пленку.
- Не встраивайте отводную трубу для воздуха в полость в стене, если только полость не предназначена для этих целей.

2.2 Подключение к электросети

ВНИМАНИЕ!

Существует риск пожара и поражения электрическим током.

• Все электрические подключения должны производиться квалифицированным электриком.
• Убедитесь, что параметры, указанные на табличке с техническими данными, соответствуют характеристикам электросети.
• Если на табличке с техническими данными нет символа (☐), прибор необходимо заземлить.
• Включайте прибор только в правильно установленную электрическую розетку с контактом заземления.
• Не допускайте спутывания электропроводов.
• Не пользуйтесь тройниками и удлинителями.
• Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.
• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за вилку сетевого шнура.
• Детали, защищающие токоведущие или изолированные части прибора, должны быть закреплены так, чтобы их было невозможно удалить без специальных инструментов.
• Убедитесь в правильности установки прибора. Если вилка неплотно или неправильно вставлена в розетку, контакты могут перегреться.
• После завершения установки подключите прибор к сети. При этом убедитесь, что к вилке сетевого кабеля есть свободный доступ.

2.3 Использование

ВНИМАНИЕ!

Существует риск травмы, ожогов и поражения электрическим током.

• Данный прибор предназначен только для приготовления пищи. Используйте прибор строго по назначению.
• Не вносите изменения в конструкцию данного прибора.
• При использовании прибора не касайтесь его мокрыми руками. Не

касайтесь прибора, если на него попала вода.

• Используйте только принадлежности, поставляемые вместе с прибором.
• Во время варки и жарки не допускайте контакта жиров и масел с открытым пламенем и нагретыми предметами.
• Не используйте открытые электрогрили.
• Не используйте электроприбор для хранения каких-либо предметов.
• Не допускайте попадания жидкости на прибор.
• Запрещается смотреть непосредственно на подсветку прибора через лупу, в бинокль или при помощи аналогичных оптических приборов.
• Если прибор работает с другими устройствами, максимальное создаваемое давление не должно превышать 4 Па (4x10-5 бар).

2.4 Сервис

• Для ремонта прибора обратитесь в авторизованный сервисный центр. Применяйте только оригинальные запасные части.
• О лампах внутри прибора и лампах, продаваемых отдельно в качестве запасных частей: данные лампы рассчитаны на работу в бытовых приборах в исключительно сложных температурных, вибрационных и влажностных условиях или предназначены для передачи информации о рабочем состоянии прибора. Они не предназначены для использования в других приборах и не подходят для освещения бытовых помещений.

2.5 Утилизация

ВНИМАНИЕ!

Существует опасность получения травм или удушья.

• Для получения информации о надлежащей утилизации прибора обратитесь в местные муниципальные органы власти.
• Отключите прибор от сети электропитания.

- Обрежьте кабель электропитания как можно ближе к прибору и утилизируйте его.

3. УСТАНОВКА

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

3.1 Инструкции по установке

i

Полную информацию о монтаже прибора см. в отдельном буклете по установке.

4. ОПИСАНИЕ ПРИБОРА

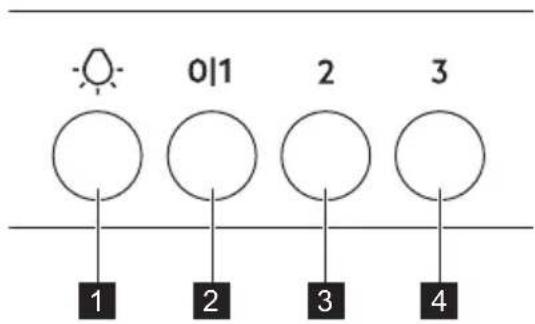

4.1 Общий вид панели управления

Функция Описание

1

Лампа освещения Включение и выключение освещения.

2

Первая скорость / Выкл Вытяжка переключается на первый уровень скорости. Второе нажатие выключает прибор.

3

Вторая скорость Вытяжка переключается на второй уровень скорости.

4

Третья скорость Вытяжка переключается на третий уровень скорости.

5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

5.1 Использование вытяжки

Рекомендованные значения скорости приведены в таблице ниже.

0|1

Разогрев продуктов в посуде, накрытой крышками.

2

Приготовление в посуде, накрытой крышка- ми, на нескольких зонах приготовления или конфорках. Жарка малой интенсивности.

3

Кипячение и жарка большого количества продуктов без крышки, приготовление на нескольких зонах приготовления или конфорках.

Рекомендуется дать вытяжке поработать около 15 минут перед началом и по окончании приготовления.

Включение прибора

Включение вытяжки :

1. Для включения прибора нажмите кнопку выбора первого уровня скорости 0|1
2. При необходимости измените скорость, нажав требуемую кнопку.

Выключение прибора

Для выключения прибора снова нажмите кнопку первой скорости 01

6. УХОД И ОЧИСТКА

6.1 Примечание по очистке

Чистящие средства

Не используйте абразивные моющие средства и щетки. Поверхность прибора протирайте мягкой тканью, смоченной в теплой воде с моющим средством.

После приготовления некоторые части прибора сильно нагреваются. Во избежание образования пятен необходимо дать прибору остыть и вытереть его насухо чистой тряпкой или бумажными полотенцами.

Очищайте пятна мягким моющим средством.

Держите вытяжку в чистоте.

Тщательно очищайте внутренние поверхности и жироулавливающие фильтры от жира. Накопление жира или других отложений может привести к возгоранию.

Угольный фильтр

Время насыщения угольного фильтра варьируется в зависимости от вида приготовления и регулярности очистки жироулавливающего фильтра. См. брошюру, прилагаемую к данному аксессуару.

Освещение

Освещение вытяжки работает независимо от других функций вытяжки.

Включение и выключение освещения Чтобы включить освещение варочной поверхности, нажмите кнопку освещения

Для выключения освещения снова нажмите кнопку освещения

6.2 Очистка жироулавливающего фильтра

Фильтры фиксируются при помощи защелок и шпилек на противоположной стороне.

Очистка фильтра:

1. Нажмите на рукоятку фиксирующей защелки на панели фильтра под вытяжкой (1).

1. Немного наклоните переднюю часть фильтра вниз (2), а затем потяните. Повторите первые два действия с другими фильтрами.

2. Очистите жироулавливающие фильтры вручную с помощью губки с добавлением неабразивного средства для очистки или вымойте их в посудомоечной машине. Очистку жироулавливающих фильтров рекомендуется выполнять вручную.

Посудомоечная машина должна быть настроена на низкотемпературную мойку и короткий цикл. Жироулавливающий фильтр может изменить цвет; это не повлияет на производительность прибора.

1. Для установки фильтров на место выполните описанные выше два шага в обратном порядке. Повторите данные шаги со всеми фильтрами, если это применимо.

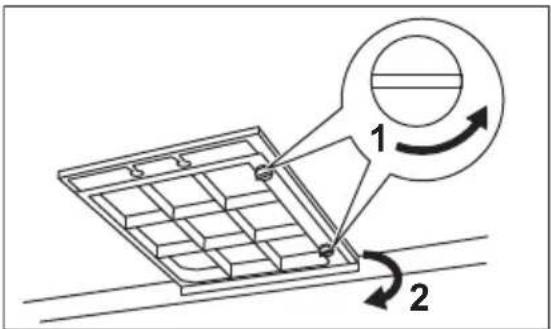

6.3 Замена угольного фильтра (дополнительно)

В зависимости от типа фильтр может быть или не может быть восстановлен. См. инструкцию по применению, прилагаемую к фильтру.

Для замены фильтра:

1. Извлеките из прибора жироулавливающие фильтры. См. раздел «Очистка жироулавливающего фильтра» в этой главе.
2. Поверните два фиксатора против часовой стрелки на 90 градусов. Слегка наклоните угольный фильтр, затем вытяните его.

1. Для установки фильтра выполните те же шаги в обратном порядке.

6.4 Замена лампы

В комплект поставки прибора входит светодиодная лампа. Данная деталь может быть заменена только техническим специалистом. В случае любых неисправностей см. «Сервис» главы «Указания по безопасности».

7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

7.1 Что делать, если...

Неисправность Возможная причина Способ устранения

Невозможно включить прибор.	Прибор не подключен к электропитанию, или подключение произведено неверно.	Проверьте правильность подключения прибора и наличие напряжение в сети.
Невозможно включить прибор.	Отсутствие электропитания.	Проверьте предохранитель или главный выключатель. Если предохранитель или выключатель продолжают размыкать цепь, обратитесь к квалифицированному электрику.

Неисправность Возможная причина Способ устранения

Лампа не работает. Лампа освещения перегорела.		Обратитесь в авторизованный сервисный центр.
Прибор собирает недостаточное количество испарений.	Скорость работы двигателя недостаточна высока для количества образующихся испарений.	Увеличьте скорость работы двигателя.

8. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом следует сдавать на переработку Поместите элементы упаковки в соответствующие контейнеры для сбора вторичного сырья. Сдавая электрические и электронные приборы на переработку, вы вносите свой вклад в защиту окружающей среды и здоровья человека. Не утилизируйте приборы,

помеченные символом 🚗 бытовыми отходами. Прибор следует доставить в место раздельного накопления и сбора отходов потребления или в пункт сбора использованной бытовой техники для последующей утилизации.
