Тип продукта	Пневматическая прямая шлифовальная машина (ротационный инструмент)
Бренд	PowerPlus
Модель	POWAIR0011
Скорость холостого хода	22 000 об/мин
Рабочее давление	6,3 бар / 91 фунт/кв.дюйм
Средний расход воздуха	566 л/мин
Размер входного отверстия для воздуха	1/4" PT
Диаметр хвостовика шлифовального круга	1/4" (стандартный) / 1/8" (с прилагаемым цанговым патроном)
Включенные аксессуары	2 цанги (1/8"), 5 шлифкругов 1/4", 5 шлифкругов 1/8", 2 ключа, 1 фитинг, 1 транспортный кейс
Уровень звукового давления LpA	84 дБ(А)
Уровень звуковой мощности LwA	95 дБ(А)
Вибрация (aw)	1,4 м/с²
Ориентировочный вес	0,85 кг
Смазка	Масло для пневмоинструмента через масленку в линии или вручную
Обслуживание	Смазывать перед каждым использованием; сливать конденсат из ресивера компрессора
Безопасность	Надевайте защитные очки и средства защиты слуха; не превышайте 6,3 бар; отсоединяйте перед обслуживанием
Стандарты	EN ISO 11148-9:2011 ; CE (2006/42/CE)

Часто задаваемые вопросы - POWAIR0011 PowerPlus

Какое давление воздуха рекомендуется для шлифмашины POWAIR0011?

Оптимальное рабочее давление составляет 6,3 бар (91 фунт/кв.дюйм). Никогда не превышайте это давление, чтобы избежать риска взрыва.

Как смазывать прямую шлифмашину?

Перед первым использованием и после каждого использования залейте половину чайной ложки масла для пневмоинструмента в воздухозаборник, затем дайте инструменту поработать 20 секунд, прикрыв выхлопное отверстие тряпкой.

Какие аксессуары входят в комплект?

В комплект входят: 5 шлифкругов 1/4", 5 шлифкругов 1/8", одна цанга 1/8", два ключа, быстросъемный фитинг и транспортный кейс.

Как заменить шлифкруг?

Отсоедините инструмент от подачи воздуха. Используйте прилагаемые ключи, чтобы ослабить колпачок, извлеките цангу, вставьте новый шлифкруг с подходящим хвостовиком (1/4" или 1/8"), затем плотно затяните.

Какое защитное оборудование я должен носить?

Всегда надевайте защитные очки и средства защиты слуха (уровень шума достигает 84 дБ(А)). Избегайте свободной одежды и украшений.

Можно ли использовать шлифмашину без масленки в линии?

Да, но в этом случае необходимо смазывать вручную не реже одного раза в день или после 2 часов работы, заливая 2-6 капель масла непосредственно в штуцер.

Какова максимальная скорость инструмента?

Скорость холостого хода составляет 22 000 об/мин. Прикладывайте инструмент плавно, чтобы избежать чрезмерного съема материала.

Как хранить инструмент?

Перед хранением смажьте инструмент, затем дайте ему поработать 10 секунд (вместо 20), чтобы масло осталось внутри. Храните в чистом и сухом месте.

Инструмент не работает, что делать?

Проверьте, не забит ли входной фильтр, смажьте инструмент и включите его короткими нажатиями. Если воздух выходит свободно, возможно, залипли лопасти двигателя; слегка постучите по корпусу.

Какое масло использовать для смазки?

Используйте только специальное масло для пневмоинструмента (например, масло ISO VG 32 или 46). Неподходящие смазочные материалы могут повредить уплотнительные кольца.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ POWAIR0011 PowerPlus

RU РУССКИЙ ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

BG БЪЛГАРСКИ ПРЕВОД НА ОРИГИНАЛНОТО РЬКОВОДСТВО

Fig. A

Fig. 1

1 ОБЛАСТЬ ПРИМЕНЕНИЯ....2
2 ОПИСАНИЕ (РИС. А)......2
3 СОДЕРЖИМОЕ УПАКОВКИ....2
4 ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ....3
5 ПОДАЧА ВОЗДУХА....3
6 CMA3KA....3
7 ВНИМАНИЕ!!!......4
8 ЗАГРУЗКА И ЭКСПЛУАТАЦИЯ (РИС. 2 & РИС. 3) ....4
9 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ....5
10 ХРАНЕНИЕ 5
11 ТЕХНИЧЕСКИЕ ДАННЫЕ ....5
12 ШУМ 5
13 ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ....5
14 ОКРУЖАЮЩАЯ СРЕДА....7
15 ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ....8

ПНЕВМАТИЧЕСКАЯ ШЛИФМАШИНА

POWAIR0011

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Эта пневматическая шлифмашина предназначена для шлифования, полирования, снятия заусенцев и сглаживания острых кромок. В шлифмашине используется стандартный шлифовальный круг с хвостовиком 1/4". В комплект поставки этого инструмента входят цанговый патрон 1/8" и 10 практически используемых шлифовальных кругов.

ВНИМАНИЕ! Для Вашей личной безопасности тщательно ознакомьтесь с данным руководством и общими указаниями по технике безопасности перед тем, как приступить к работе с машиной.

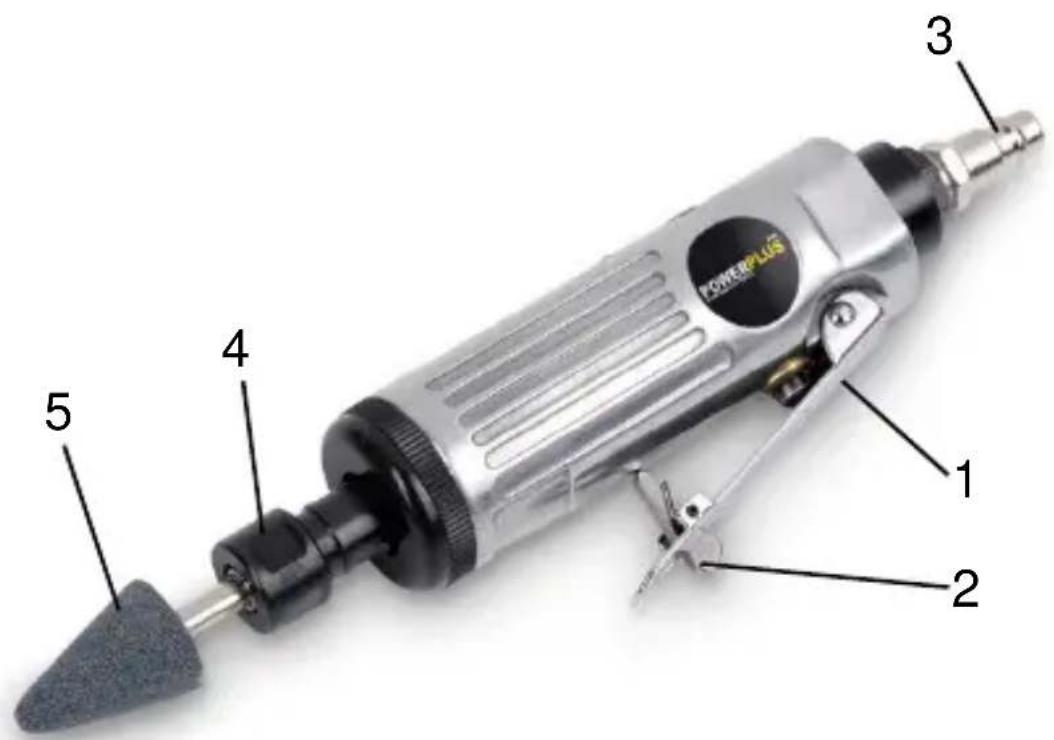

2 ОПИСАНИЕ (РИС. А)

1. Пусковой выключатель

2. Блокиратор пускогвого

выключателя

1. Соединительная муфта

2. Шпиндель

3. Шлифовальных кругов

3 СОДЕРЖИМОЕ УПАКОВКИ

▪ Удалите все упаковочные материалы.

■ Удалите остатки упаковки и транспортировочные крепления (если они есть).

- Проверьте полноту комплекта поставки.

- Проверьте аппарат, силовой кабель, штепсель и все принадлежности на предмет повреждений при транспортировке.

- Храните упаковочные материалы по возможности до истечения гарантийного срока. После этого избавьтесь от них, используя местную систему утилизации бытовых отходов.

ВНИМАНИЕ! Упаковочные материалы - это не игрушки! Не позволяйте детям играть с пластиковыми пакетами! Есть опасность удушения!

1 пневматическая шлифмашина

5 шлифовальных кругов ¼"

5 шлифовальных кругов 1/8"

2 гаечных ключа

1 цанговый патрон 1/8"

1 ниппель

1 противоударный кейс

1 руководство по эксплуатации

Если детали отсутствуют или повреждены, обратитесь к своему дилеру.

4 ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

• Эта шлифмашина является частью установки высокого давления. Не превышайте максимальное рабочее давление пневмоинструмента. Шлифмашина может взорваться и привести к серьезной травме или смерти.
• Отсоедините шлифмашину от воздушного компрессора перед заменой инструментов или принадлежностей, обслуживанием и при неиспользовании машины.
  Во время работы всегда надевайте защитные очки и используйте средства защиты органов слуха.
• Не надевайте свободно свисающую одежду и ювелирные изделия, которые могут застрять в движущихся частях и привести к серьезной травме.
• Не нажимайте на пусковой выключатель при подсоединении воздушного шланга.
• Не запускайте инструмент, если он не подведен к объекту обработки. Принадлежности должны быть надежно закреплены.
• Перед каждым использованием убедитесь в надежности всех соединений и проверьте воздушные шланги на ослабление или износ.
• ПРЕДУПРЕЖДЕНИЕ! Перед монтажом или выполнением любого обслуживания отсоедините подачу воздуха.

5 ПОДАЧА ВОЗДУХА

• Подача воздуха ДОЛЖНА превышать потребное количество воздуха для инструмента. Рекомендуемым воздушным компрессором является компрессор 3/4НР
  Воздушный шланг: рекомендуется использовать шланг длиной 3 м или 7,5 м с внутренним диаметром 5 мм и резьбой 1/4"РТ. Однако, шланги длиной более 7,5 м должны иметь внутренний диаметр 10 мм и даже 12 мм. Это необходимо для обеспечения надлежащей производительности и большего удобства. Использование слишком малых фитингов или воздушных шлангов может вызывать падение давления и снижать мощность пневмоинструмента.

ПРЕДУПРЕЖДЕНИЕ! Держите шланги на удалении от источников тепла, нефтепродуктов и острых краев. Замените любой поврежденный, ослабленный или изношенный шланг. Никогда не переносите инструмент за шланг и не тяните за шланг для перемещения инструмента или компрессора. Рекомендуется использование воздушных фильтров и смазочных устройств в пневмомагистрали.

6 CMA3KA

Рекомендуется использование автоматического узла подготовки воздуха, состоящего из расположенных на одной линии фильтра, регулятора давления и лубрикатора (Рис. 1), так как он повышает срок службы и обеспечивает длительную работу инструмента. Встроенное смазочное устройство необходимо регулярно проверять и наполнять маслом для пневмоинструмента.

Надлежащая регулировка встроенного смазочного устройства выполняется помещением листа бумаги рядом с выпускными отверстиями и удерживанием дроссельной заслонки открытой примерно на 30 секунд. Смазочное устройство

POWAIR0011 RU

правильно настроено, когда на бумаге сосредотачивается тонкое пятно масла. Необходимо избегать чрезмерных количеств масла.

В случае, если появляется необходимость хранения инструмента в течение длительного периода времени (на всю ночь, выходные дни и т.п.), его необходимо наполнить большим количеством смазки на это время. Инструмент должен запускаться в работу примерно на 30 секунд, чтобы обеспечить равномерное распределение масла по всему инструменту. Инструмент должен храниться в чистой и сухой окружающей среде.

• Самым важным является правильное смазывание инструмента с сохранением смазочного устройства пневмомагистрали наполненным и правильно отрегулированным. Без надлежащей смазки инструмент не будет работать правильно, и детали будут подвергаться преждевременному износу.
• Используйте надлежащий смазочный материал в смазочном устройстве пневмомагистрали. Смазочное устройство должно иметь тип с низким или переменным расходом воздуха и должно сохраняться наполненным до надлежащего уровня. Используйте только рекомендованные смазочные материалы, специально предназначенные для применения в пневматических устройствах. Заменители могут повредить резиновые соединения в инструментах, уплотнительные кольца и другие резиновые детали.

7 ВНИМАНИЕ!!!

Если в пневмосистеме не установлен узел, состоящий из фильтра, регулятора давления и лубрикатора, пневматические инструменты должны смазываться минимум раз в день или через 2 часа работы, добавлением от 2 до 6 капель масла, в зависимости от условий эксплуатации, непосредственно через фитинг с наружной резьбой в корпусе инструмента.

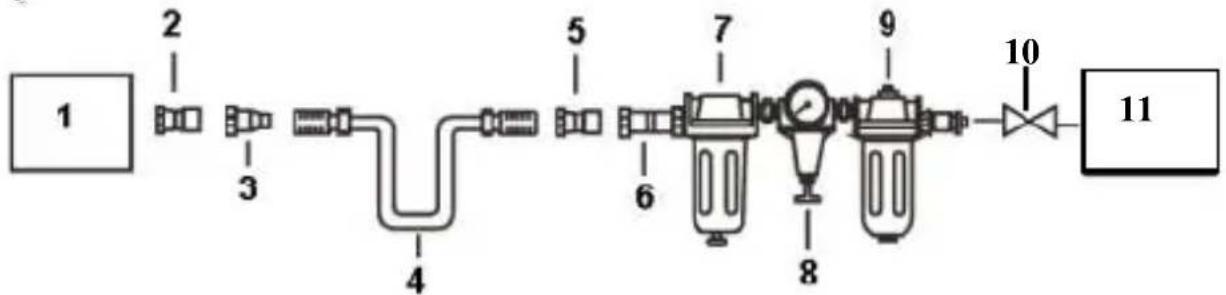

Рис. 1

1.	инструмент	6.	быстросменная муфта
2.	быстродействующий	7.	лубрикатор
	соединитель	8.	регулятор давления (0 – 8,5 бар)
3.	быстросменная муфта
4.	воздушный шланг	9.	фильтр
5.	быстродействующий	10.	запорный клапан
	соединитель	11.	воздушный компрессор

8 ЗАГРУЗКА И ЭКСПЛУАТАЦИЯ (РИС. 2 & РИС. 3)

• Перед каждым использованием слейте воду из бака воздушного компрессора и конденсат из воздушных трубопроводов. После очистки воздушного компрессора от влаги и смазывания шлифмашины подсоедините ее к воздушному шлангу рекомендуемого размера.
• Для снятия крышки при замене цангового патрона и для установки шлифовальных кругов используйте входящие в комплект поставки ручные гаечные ключи.
• Так как частота вращения этой шлифмашины составляет 22 000 об/мин, может быстро сниматься много материала – иногда больше, чем нужно. Поэтому, при многих работах очень важно использовать мягкое касание заготовки. Для контроля хода обработки часто останавливайте инструмент и сдувайте мусор.

9 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Эта шлифмашина требует смазывания ПЕРЕД первым использованием, а также ПЕРЕД и ПОСЛЕ каждого дополнительного использования в течение всего ее срока службы.

• ПРЕДУПРЕЖДЕНИЕ! Отключите шлифмашину от подачи воздуха и держите инструмент в перевернутом положении.
  Нажмите на пусковой выключатель, добавьте пол-чайной ложки масла для пневмоинструмента в отверстие для подвода воздуха.
  Вновь подключите шлифмашину к подаче воздуха, закройте выпускное отверстие полотенцем и поработайте в течение 20 секунд. При подаче давления воздуха масло будет сливаться из заднего выпускного отверстия. Любое избыточное масло в двигателе немедленно выбрасывается из выпускного отверстия. ПРЕДУПРЕЖДЕНИЕ! Всегда направляйте выпускное отверстие в сторону от людей или объектов.

10 ХРАНЕНИЕ

Шлифмашина должна смазываться перед помещением на хранение. Поработайте только в течение 10 секунд вместо 20 секунд, так как необходимо, чтобы при хранении в инструменте оставалось больше масла.

11 ТЕХНИЧЕСКИЕ ДАННЫЕ

Модель	POWAIR0011
Частота вращения на холостом ходу	22000 об/мин
Рабочее давление	6.3bar / 91psi
Размер отверстия для подвода воздуха	14 "
Средний расход воздуха	566l/min

12 ШУМ

Значения уровня шума, измеренные согласно соответствующему стандарту. (K=3)

Уровень звукового давления LpA	84 dB(A)
Уровень звуковой мощности LwA	95 dB(A)

ВНИМАНИЕ! Звуковое давление может превышать 85 дБ(А). В этом случае необходимо использовать индивидуальные средства защиты органов слуха.

aw (Vibration)

1.4 m/s²

K = 1.5 ~m / s^2

13 ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

В последующей таблице приведен перечень проблем и решений типовой рабочей системы. Внимательно изучите таблицу и руководствуйтесь ей.

ПРЕДУПРЕЖДЕНИЕ: При появлении во время работы любого из следующих признаков немедленно прекратите использование инструмента, или можно получить серьезные травмы. Ремонт или

замена деталей инструмента может выполняться только квалифицированным персоналом или в авторизованном сервисном центре.

Перед ремонтом или регулировкой отсоедините инструмент от подачи воздуха. При замене уплотнительных колец или цилиндра перед сборкой выполните смазку маслом для пневмоинструмента.

ПРОБЛЕМЫ	ВОЗМОЖНЫЕ ПРИЧИНЫ	СПОСОБЫ УСТРАНЕНИЯ
Инструмент работает на нормальной скорости, но теряет скорость под нагрузкой	Изношены детали двигателя.	Смазывание корпуса муфты.Выполните проверку на избыток масла муфты. Корпуса муфты необходимо наполнять только наполовину. Переполнение может вызывать торможение на высокоскоростных деталях муфты, т.е. для типового смазанного маслом/смазкой гайковерта требуется 1/2 унции (14 г) масла.ПРИМЕЧАНИЕ: Нагрев обычно указывает на недостаточное количество смазки в камере. При тяжелых условиях работы может потребоваться более частая смазка.
	Изношена кулачковая муфта или заедание из-за недостатка смазочного материала.
Инструмент работает медленно. Воздух слабо вытекает из выпускного отверстия	Детали двигателя забиты частицами грязиРегулятор мощности в закрытом положенииПоток воздуха блокирован грязью.	Проверьте воздушный фильтр на засорение.Налейте смазочное масло для пневмоинструмента в отверстие для подвода воздуха согласно инструкциям.Работайте с инструментом короткими сериями с быстрым вращением взад и вперед, при необходимости.Повторите вышеописанные действия, если необходимо.
Инструмент не работает.Воздух свободно вытекает из выпускного отверстия	Заклинивание одной или нескольких лопастей двигателя из-за скопления материала.	Налейте смазочное масло для пневмоинструмента в отверстие для подвода воздуха.Работайте с инструментом короткими сериями с вращением вперед и/или назад, при необходимости.Мягко постучите по корпусу двигателя пластмассовым молотком.Отсоедините источник питания.Освободите двигатель, вручную повернув хвостовик, при необходимости.
Инструмент не выключается	Уплотнительное кольцо дроссельной заслонки смещено относительно седла впускного клапана.	Замените уплотнительное кольцо.

Примечание: Ремонт должен выполняться квалифицированным специалистом.

14 ОКРУЖАЮЩАЯ СРЕДА

Если ваша машина потребует замены после длительного использования, не выбрасывайте ее вместе с домашним мусором, а используйте экологически безопасный способ ее утилизации.

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - БЕЛЬГИЯ, настоящим заявляет, что,

Продукт: Пневматическая шлифмашина

Mapka: POWERplus

Модель: POWAIR0011

соответствует обязательным требованиям и иным соответствующим положениям действующих Европейских директив, основанных на Европейских гармонизированных стандартах. Любое несанкционированное изменение устройства аннулирует данное заявление.

Европейские директивы (включая, если применимо, их поправки до даты подписания); 2006/42/EC

Европейские гармонизированные стандарты (включая, если применимо, их поправки до даты подписания);

EN ISO 11148-9: 2011

Держатель технической документации: Филип Ванкерхов (Philippe Vankerkhove), VARO – Vic. Van Rompuy N.V.

Нижеподписавшийся действует от имени Исполнительного директора компании,

Mertens Ludo

Ludo Mertens

Менеджер по сертификации
