Тип продукта	Верхний корпус для поворотной камеры наблюдения
Бренд	Videotec
Модель	UPTBVTR
Материал корпуса	Алюминиевый литье
Отделка	Эпоксиполиэфирная краска, цвет RAL9002
Рабочая температура	от -40°C до +65°C
Основные функции	Встроенное антиобледенительное стекло, стеклоочиститель
Совместимость	Поворотные камеры ULISSE2
Разъемы	Разъем управления обогревом стекла, разъем стеклоочистителя, разъем обогрева стекла
Установка	Только для квалифицированного персонала
Безопасность	Не модифицируйте, используйте только оригинальные детали
Обслуживание	Протирать мягкой сухой тканью
Сертификаты	UR, EAC
Содержимое упаковки	Верхняя часть корпуса, инструкция по эксплуатации
Утилизация	Переработка в соответствии с местными нормами (ЕС)
Гарантия	Аннулируется в случае несанкционированной модификации

Часто задаваемые вопросы - UPTBVTR Videotec

Как установить корпус UPTBVTR на поворотную камеру?

Корпус UPTBVTR предназначен для установки исключительно на поворотные камеры серии ULISSE2. Подробные инструкции по установке и настройке см. в соответствующем руководстве по эксплуатации поворотной камеры.

Какие разъемы доступны?

Корпус оснащен разъемом управления обогревом стекла, разъемом стеклоочистителя и разъемом обогрева стекла.

Какова рабочая температура?

Рабочая температура составляет от -40°C до +65°C.

Могу ли я использовать неоригинальные запасные части?

Нет, необходимо использовать только оригинальные запасные части. Неоригинальные детали могут вызвать пожар, поражение электрическим током или другие опасности.

Как чистить антиобледенительное стекло?

Осторожно протрите стекло мягкой сухой тканью. Избегайте абразивных химических средств, которые могут повредить антиобледенительное покрытие.

Что делать при обнаружении видимых повреждений при получении?

В случае очевидного повреждения упаковки или изделия немедленно свяжитесь с поставщиком. Сохраните упаковку для возможного возврата.

Как утилизировать упаковку?

Упаковка полностью подлежит переработке. Утилизируйте ее в соответствии с правилами раздельного сбора и нормами, действующими в вашей стране.

Совместим ли этот корпус с поворотными камерами других брендов?

Нет, этот корпус специально разработан для поворотных камер ULISSE2 от Videotec. Он несовместим с другими моделями.

Где найти точные размеры корпуса?

Подробные размеры приведены в технических чертежах руководства по эксплуатации. Они указаны в миллиметрах.

Какие сертификаты имеет изделие?

Изделие имеет сертификаты UR и EAC.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ UPTBVTR Videotec

Надежный кожух ULISSE2 со стеклом, защищенным от обледенения, и стеклоочистителем

1 Информация о настоящем руководстве

Перед установкой и использованием этого оборудования внимательно прочтите всю предоставленную документацию. Всегда держите руководство под рукой, чтобы к нему можно было обратиться в будущем.

1.1 Типографские обозначения

ПРЕДУПРЕЖДЕНИЕ!

Средняя опасность.

Эта операция очень важна для правильной работы системы. Просим внимательно прочитать приведенную процедуру и выполнить ее указанным способом.

INFO

Описание характеристик системы.

Рекомендуется внимательно для выполнения следующих фаз.

2 Примечания по авторскому праву и торговым маркам

Упомянутые название компаний и продукции являются торговыми марками или зарегистрированными торговыми марками, принадлежащими соответствующим компаниям.

З Правила безопасности

ПРЕДУПРЕЖДЕНИЕ! Следует использовать только кронштейны или принадлежности, рекомендуемые для монтажа.

- Производитель снимает с себя какую-либо ответственность за возможный ущерб, вызванный использованием не по назначению упомянутого в данном руководстве оборудования. Также сохраняется право изменять содержание без предварительного извещения. При тщательном сборе документации, содержащейся в настоящем руководстве, были сделаны все необходимые проверки. Производитель, однако, не может взять на себя какую-либо ответственность, связанную с его использованием. Это относится к любому лицу или обществу, вовлеченному в создание и производство данного руководства.

• Ни в коем случае не вносить изменений и не выполнять подключений, не предусмотренных данным руководством. Использование оборудования не по назначению, может привести к серьёзным рискам и опасно, как для персонала, так и для системы.
• Используйте только оригинальные запасные части. Номера для оригинальных запасных частей может привести к пожару, электрический разряд или других опасностей.
• Перед монтажом проверить, что поставляемый материал соответствует требуемым техническим спецификация, проверив этикетки маркировки (4.2 Маркировка изделия, страница 2).

4 Идентификация

4.1 Описание и назначение изделия

Надежный кожух ULISSE2 со стеклом, защищенным от обледенения, и стеклоочистителем

4.2 Маркировка изделия

См. ярлык на продукт.

5 Подготовка изделия к использованию

Любое изменение, выполненное без разрешения изготовителя, ведёт к потери гарантии.

5.1 Распаковка

При поставке изделия убедитесь в том, что упаковка не повреждена и не имеет явных признаков падений или царапин.

В случае видимых повреждений упаковки немедленно свяжитесь с поставщиком.

Храните упаковку на случай, если необходимо отправка изделия для ремонта.

5.2 Содержимое

Убедитесь в том, что содержимое будет соответствовать списку материалов, приведённому ниже:

• Верхний корпус кожуха
• Руководство по эксплуатации

5.3 Переработка в отходы в условиях безопасности материалов упаковки

Материалы упаковки полностью состоят из рекуперируемого материала. Техник по установке должен переработать их в отходы в соответствии с порядком дифференцированного сбора или, в любом случае, в соответствии действующими правилами в стране использования.

В случае возврата некачественной продукции, рекомендуем использовать первоначальную оригинальную упаковку для транспортировки.

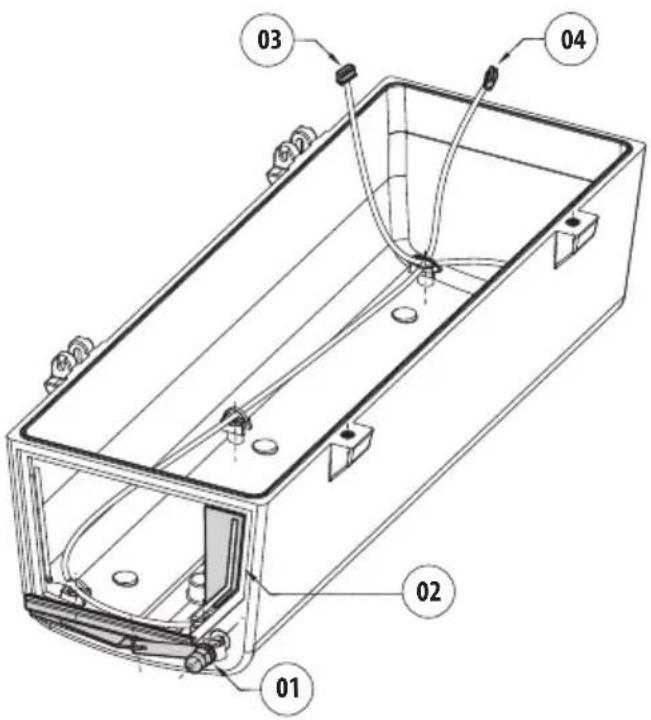

6 Общий вид изделия

• 01: Стеклоочиститель
• 02: Плата управления обогревом стекла
• 03: Соединитель стеклоочистителя
• 04: Соединитель обогреваемого стекла

Это изделие можно устанавливать только на поворотные опоры серии ULISSE2. По вопросам установки и настройки моющей системы см. руководство по эксплуатации поворотного устройства.

8 Вывоз в отходы

Этот символ и система утилизации имеют значение только в странах ЕС и не находят применения в других странах мира.

Ваше изделие были изготовлено из материалов и компонентов высокого качества, могущих быть повторно использованными или утилизированными.

Электрические и электронные материалы, на которых имеется указанный символ, в конце срока службы должны выбрасываться отдельно от бытовых отходов.

Просим вывезти это устройство в Центр сбора или на экологическую станцию.

В Европейском Сообществе существуют системы дифференцированного сбора мусора для электронных и электрических изделий.

9 Технические параметры

9.1 Общие характеристики

Корпус из штампованного алюминия.

Эпоксиполиэстеровое порошковое покрытие, цвет RAL9002.

9.2 Технические характеристики

Размеры: 18.8x12.2x47.3cm

Вес устройства: 2.3Kg

9.3 Среда

Наружное наблюдение/Внутреннее наблюдение

Рабочая температура: от -40°C до +65°C

9.4 Сертификаты

Сертификат UR

Сертификат ЕАС

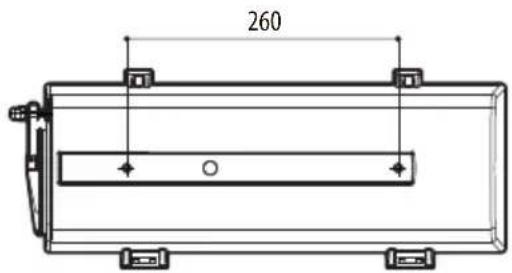

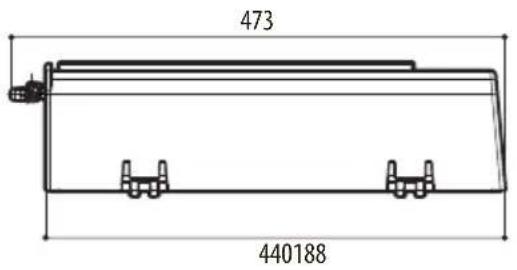

10 Технические чертежи

Размеры в чертежах выражены в миллиметрах.

Рис. 2 UPTBVTR.
