Produkttyp	Oberes Gehäuse für Überwachungsschwenkantrieb
Marke	Videotec
Modell	UPTBVTR
Gehäusematerial	Aluminiumguss
Oberfläche	Epoxidpolyesterlack, Farbe RAL9002
Betriebstemperatur	-40°C bis +65°C
Hauptfunktionen	Integriertes beschlagfreies Glas, Scheibenwischer
Kompatibilität	ULISSE2 Schwenkantriebe
Anschlüsse	Steueranschluss beheiztes Glas, Wischeranschluss, Anschluss beheiztes Glas
Installation	Nur von qualifiziertem Personal
Sicherheit	Nicht modifizieren, nur Originalteile verwenden
Wartung	Mit einem weichen, trockenen Tuch reinigen
Zertifizierungen	UR, EAC
Verpackungsinhalt	Oberes Gehäuse, Bedienungsanleitung
Entsorgung	Recycling gemäß örtlichen Vorschriften (EU)
Garantie	Erlischt bei nicht genehmigten Änderungen

Häufig gestellte Fragen - UPTBVTR Videotec

Wie installiere ich das UPTBVTR-Gehäuse an einem Schwenkantrieb?

Das UPTBVTR-Gehäuse ist ausschließlich für die Installation an Schwenkantrieben der Baureihe ULISSE2 vorgesehen. Installations- und Einstelldetails entnehmen Sie bitte der entsprechenden Bedienungsanleitung des Schwenkantriebs.

Welche Anschlüsse sind verfügbar?

Das Gehäuse ist mit einem Steueranschluss für beheiztes Glas, einem Wischeranschluss und einem Anschluss für beheiztes Glas ausgestattet.

Was ist die Betriebstemperatur?

Die Betriebstemperatur liegt zwischen -40°C und +65°C.

Kann ich nicht originale Ersatzteile verwenden?

Nein, es müssen ausschließlich Originalersatzteile verwendet werden. Nicht originale Teile können Brände, elektrische Schläge oder andere Gefahren verursachen.

Wie reinige ich das beschlagfreie Glas?

Reinigen Sie das Glas vorsichtig mit einem weichen, trockenen Tuch. Vermeiden Sie abrasive Chemikalien, die die Beschlagfreiheit beschädigen könnten.

Was tun bei sichtbaren Schäden bei Erhalt?

Bei offensichtlichen Schäden an der Verpackung oder am Produkt kontaktieren Sie sofort Ihren Lieferanten. Bewahren Sie die Verpackung für eine mögliche Rücksendung auf.

Wie entsorge ich die Verpackung?

Die Verpackung ist vollständig recycelbar. Entsorgen Sie sie gemäß den Bestimmungen zur getrennten Sammlung und den geltenden Normen in Ihrem Land.

Ist dieses Gehäuse mit anderen Schwenkantriebsmarken kompatibel?

Nein, dieses Gehäuse ist speziell für die Schwenkantriebe ULISSE2 von Videotec konzipiert. Es ist nicht mit anderen Modellen kompatibel.

Wo finde ich die genauen Abmessungen des Gehäuses?

Die detaillierten Abmessungen finden Sie in den technischen Zeichnungen der Bedienungsanleitung. Sie sind in Millimetern angegeben.

Welche Zertifizierungen hat das Produkt?

Das Produkt besitzt die Zertifizierungen UR und EAC.

BEDIENUNGSANLEITUNG UPTBVTR Videotec

Vor Installation und Anwendung der Einheit ist die gesamte gelieferte Dokumentation aufmerksam zu lesen. Zum späteren Nachschlagen das Handbuch in Reichweite aufbewahren.

1.1 Schreibweisen

ACHTUNG!

Mittlere Gefährdung.

Der genannte Vorgang hat große Bedeutung für den einwandfreien Betrieb des Systems. Es wird gebeten, sich die Verfahrensweise durchzulesen und zu befolgen.

ANMERKUNG

Beschreibung der Systemmerkmale. Eine sorgfältige Lektüre wird empfohlen, um das Verständnis der folgenden Phasen zu gewährleisten.

2 Anmerkungen zum Copyright und Informationen zu den Handelsmarken

Die angeführten Produkt- oder Firmennamen sind Handelsmarken oder eingetragene Handelsmarken.

3 Sicherheitsnormen

ACHTUNG! Die Installation und Wartung der Vorrichtung ist technischen Fachleuten vorbehalten.

• Der Hersteller lehnt jede Haftung für eventuelle Schäden ab, die aufgrund unsachgemäßer Anwendung der in diesem Handbuch erwähnten Geräte entstanden ist. Ferner behält er sich das Recht vor, den Inhalt ohne Vorkündigung abzuändern. Die Dokumentation in diesem Handbuch wurde sorgfältig ausgeführt und überprüft. Der Hersteller kann dennoch keine Haftung für die Verwendung übernehmen. Dasselbe gilt für jede Person oder Gesellschaft, die bei der Schaffung oder Produktion von diesem Handbuch miteinbezogen ist.
• Unter keinen Umständen dürfen Veränderungen oder Anschlüsse vorgenommen werden, die in diesem Handbuch nicht genannt sind. Der Gebrauch ungeeigneten Geräts kann die Sicherheit des Personals und der Anlage schwer gefährden.
• Es dürfen nur Original-Ersatzteile verwendet werden. Nicht originale Ersatzteile können zu Bränden, elektrischen Entladungen oder anderen Gefahren führen.
• Vor der Installation ist anhand des Kennzeichnungsschildes nachzuprüfen, ob das gelieferte Material die gewünschten Eigenschaften (4.2 Kennzeichnung des Produkts, Seite 2).

4 Identifizierung

4.1 Beschreibung und Bezeichnung des Produktes

Oberer Gehäusekorpus ULISSE-2 mit Eisschutzscheibe und Scheibenwischer

4.2 Kennzeichnung des Produkts

Siehe das Label auf dem Produkt.

5 Vorbereitung des Produktes auf den Gebrauch

Jede vom Hersteller nicht ausdrücklich genehmigte Veränderung führt zum Verfall der Gewährleistungsrechte.

5.1 Entfernen der Verpackung

Bei der Lieferung des Produktes ist zu prüfen, ob die Verpackung intakt ist oder offensichtliche Anzeichen von Stürzen oder Abrieb aufweist.

Bei offensichtlichen Schadensspuren an der Verpackung muss umgehend der Lieferant verständigt werden.

Bewahren Sie die Verpackung auf für den Fall, dass das Produkt zur Reparatur eingesendet werden muss.

5.2 Inhalt

Prüfen Sie, ob der Inhalt mit der nachstehenden Materialliste übereinstimmt:

• Oberer Korpus des Gehäuses
• Bedienungslanleitung

5.3 Sichere Entsorgung der Verpackungsmaterialien

Die Verpackungsmaterialien sind vollständig wiederverwertbar. Es ist Sache des

Installationstechnikers, sie getrennt, auf jeden Fall aber nach den geltenden Vorschriften des Anwendungslandes zu entsorgen.

Im Falle der Rückgabe des nicht korrekt funktionierenden Produktes empfiehlt sich die Verwendung der Originalverpackung für den Transport.

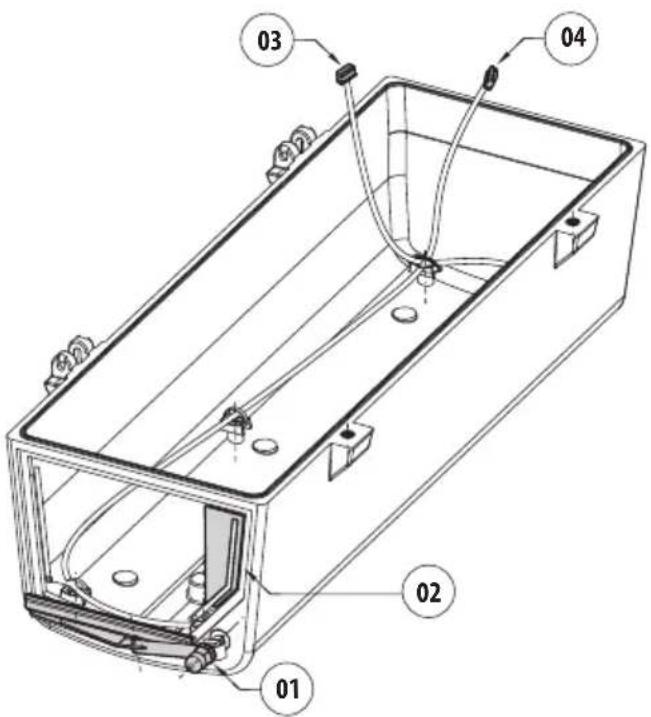

6 Produktübersicht

• 01: Scheibenwischer
• 02: Steuerkarte der beheizten Scheibe
• 03: Steckverbinder Scheibenwischer
• 04: Steckverbinder beheizte Scheibe

Dieses Produkt kann ausschließlich an Schwenk-Neige-Köpfen der Linie ULISSE2 installiert werden. Für die Installation und die Ausrichtung siehe das Handbuch des S-N-Kopfes.

8 Müllentsorgungsstellen

Dieses Symbol und das entsprechende Recycling-System gelten nur für EULänder und finden in den anderen Ländern der Welt keine Anwendung.

Ihr Produkt wurde entworfen und hergestellt aus qualitativ hochwertigen Materialien und Komponenten, die recycelt und wiederverwendet werden können.

Dieses Symbol bedeutet, daß elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer von Hausmüll getrennt entsorgt werden sollen.

Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen Sammelstelle oder im Recycling Centre.

In der Europäischen Union gibt es unterschiedliche Sammelsysteme für Elektrik- und Elektronikgeräte.

9 Technische Daten

9.1 Allgemeines

Korpus aus Aluminiumdruckguß.

Pulverlackierung mit Epoxydpolyester, Farbe RAL9002.

9.2 Mechanik

Abmessungen: 18.8x12.2x47.3cm

Einheitsgewicht: 2.3Kg

9.3 Umgebung

Außen/Innen

Betriebstemperatur: von -40^ bis zu +65^

9.4 Zertifizierungen

UR-Zertifizierung

EAC-Zertifizierung

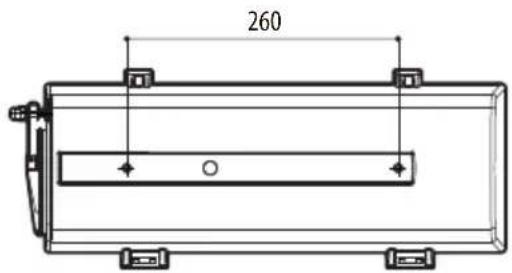

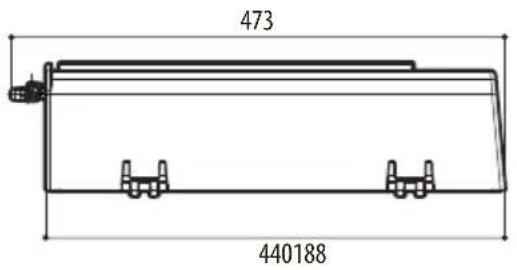

10 Technische Zeichnungen

Die Abmessungen der Zeichnungen sind in Millimeter angegeben.

Abb. 2 UPTBVTR.
