Руководство По Эксплуатации Проводной пульт дистанционного управления

A. Руководство по эксплуатации

1. После подключения питания на жидкокристаллическом дисплее отображается главный экран.

2000/01/01	[Sat]	12:00am
Status	:	OFF
Mode	:	Heating
Set Temp : 24℃

1. Нажмите и удерживайте кнопку ON/OFF (ВКЛ/ВЫКЛ) в течение 1 секунду для включения устройства, если его статус – OFF (ВЫКЛ). Статус изменится на ON (ВКЛ). Загорится индикатор ON/OFF (ВКЛ/ВЫКЛ).
2. Для охлаждения нажмите в течение 1 секунды кнопку HEAT, для обогрева – кнопкуCOOL.
3. "Set Temp" относится к установке температуры.
4. Для того чтобы увидеть состояние компрессора(ов) (включен, выключен, размораживание), нажмите один раз кнопку ▼.

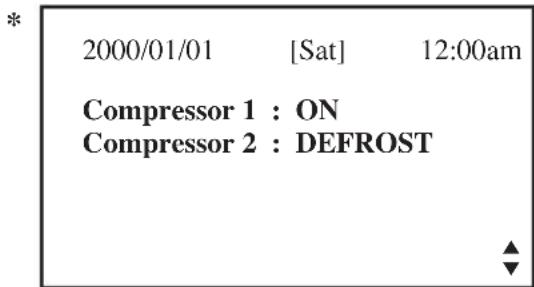

* 2000/01/01 [Sat] 12:00am Compressor 1 : ON Compressor 2 : DEFROST

1. Снова нажмите кнопку ▼, чтобы увидеть температуру в комнате и температуру снаружи.

2000/01/01	[Sat]	12:00am
Return Air	: 24.0°C
Outdoor Air	: 24.0°C
		▲
		▼

1. Повторно нажмите кнопку ▼, чтобы увидеть выбранное состояние компрессора, количество используемых компрессоров, опцию внутреннего вентилятора "always on" модель и версию EEPROM.

2000/01/01	[Sat] 12:00am
Type	: H/Pump
No. Comp	: 2 Comp
IDF Opt	: --
Model	: 5RT90BR_E
EP.Rev	: 0.0

1. Нажмите кнопку ▲, чтобы вернуться к предыдущему экрану (экранам), или кнопку ESC, чтобы вернуться к главному экрану.
2. Для того, чтобы просмотреть или очистить историю срабатывания сигнализации, нажмите кнопку ALARM. В случае срабатывания сигнализации обратитесь к своему дилеру илисервисной организации.

* Примечание: Показанная диаграмма служит только иллюстрацией. Она может различаться для разных моделей. Информация, выводимая на дисплей, зависит от настройки на главной плате контроллера.

В. Главное меню

1. Установленные на заводе-изготовителе значения параметров можно изменять в Главномменю. Для того, чтобы перейти в главное меню, нажмите кнопку ENTER.
2. Главное меню состоит из следующих подменю: Работа, Параметры, Таймер, Тревога, Предупреждения и Дисплей.

Как пользоваться Главным меню?

War 1

Нажмите ENTER, чтобы открыть список подменю в Главном меню.

War 2

Нажимая кнопки ▲ или ▼, перейдите к требуемому подменю. Выберите подменю нажатием кнопки ENTER.

War 3

Нажимая кнопки ▲ или ▼, перейдите к параметру, который вы хотите просмотреть или изменить. Выберите этот параметр нажатием кнопки ENTER.

War 4

Для изменения параметра нажимайте кнопки ▲ или ▼. Завершив операцию, нажмите ENTER. Для того, чтобы вернуться к предыдущему экрану, нажмите кнопку ESC. Нажимайте эту кнопку последовательно до возврата к исходному экрану.

Меню Работа

Данное меню позволяет установить статус устройства (вкл. или выкл.), установить режим работы устройства, изменить установку температуры и вручную разморозить устройство (применимо только для режима нагрева).

Меню Параметры

Данное меню позволяет установить параметры работы устройства (для входа требуется пароль), осуществить пользовательскую установку, поменять пароль, установить опцию панели и разблокировать панель.

Настройки панели позволяют устанавливать подсветку и контрастность ЖКИ, настраивать звуковую сигнализацию, активировать и отключать экранную заставку, устанавливать задержку включения заставки и переключать отображение температуры между °C и °F.

Примечание: Для просмотра или изменения установочного параметра в меню Параметры необходимо ввести пароль.

ВНИМАНИЕ:

Ввод пароля должен производиться только квалифицированным персоналом местного дилера или сервисной организации. Пользователям запрещается изменять значение установочного параметра, так как это может привести к выходу аппарата из строя или сбоям в его работе.

Меню Таймер

Это меню позволяет устанавливать время, дату, график включения/выключения блока на 7 дней, а также активировать и инактивировать установленный график.

Меню Тревога

Это меню позволяет просматривать историю срабатывания сигнализации и производить ее очистку. Панель может хранить до 20 записей о нештатных ситуациях/срабатываниях сигнализации.

Меню предупреждений

Данное меню позволят просмотреть историю предупреждений и очистить список. Панель может хранить до 20 записей о предупреждениях.

Меню дисплея

Данное меню позволяет увидеть температуру датчика (датчиков) внутреннего теплообменника, температуру датчика (датчиков) наружного теплообменника, температуру датчика (датчиков) выхода, рабочий статус электромагнитного клапана (клапанов), запись о времени работы компрессора (компрессоров), импульс открывания EXV, рабочий статус экономайзера (только для устройств с экономайзером, время проверки фильтра, тип управления и версию программного обеспечения. Для входа в некоторые субменю требуется пароль.

Главное меню

Для перехода в это меню нажмите ENTER.

MENU MAIN MENU Operation Settings Timer Alarm Warning Menu Timer Menu Alarm Menu Warning Menu Display Menu

[Main Menu] содержит 6 подменю. Для выбора подменю нажимайте ▲ или ▼, для входа вподменю нажмите ENTER, для возврата к главному экрану – ESC.

Меню Работа

Выберите [Operation Menu] в [Main Menu] и нажмите ENTER, чтобы войти в это меню.

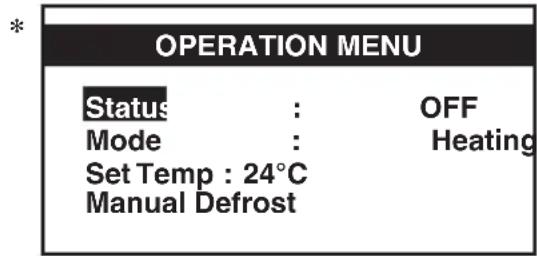

OPERATION MENU Status : OFF Mode : Heating Set Temp : 24°C Manual Defrost

Здесь могут быть выполнены некоторые базовые установки. Нажмите ▲ или ▼ для выбора требуемой установки. Затем нажмите ENTER для входа в режим установки. Нажмите ▲ или ▼ для переключения установки. Снова нажмите ENTER для подтверждения установки. Нажмите ESC для выхода в [Main Menu].

Параметры

Выберите [Settings Menu] в [Main Menu] и нажмите ENTER, чтобы войти в это меню.

TINGS MENU Set Paramete User Setting Change Password 1 Change Password 2 Panel Option TINGS MENU Change Password 1 Change Password 2 Panel Option Unlock Pane _______________________________

Здесь можно найти некоторые предварительные установки. Нажмите▲ или▼ для выбора требуемой установки. Затем нажмите ENTER для входа в режим установки. Нажмите▲ или▼ для переключения установки. Снова нажмите ENTER для подтверждения установки.

Нажмите ESC для выхода в [Main Menu].

Настройка панели

Выберите [Panel Option] в [Settings Menu] и нажмите ENTER, чтобы войти в это меню.

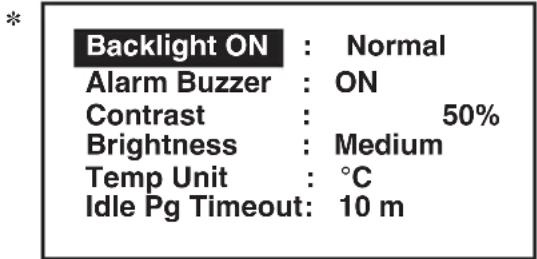

Backlight ON : Normal Alarm Buzzer : ON Contrast : 50% Brightness : Medium Temp Unit : °C Idle Pg Timeout: 10 m

Выберите требуемый параметр с помощью кнопок ▲ или ▼ и откройте этот параметр, нажав ENTER. Выберите требуемую опцию с помощью кнопок ▲ или ▼ и введите эту опцию, нажав ENTER.

Для возврата в [Settings Menu] нажмите ESC.

* Примечание: Показанная диаграмма служит только иллюстрацией. Она может различаться для разных моделей. Информация, выводимая на дисплей, зависит от настройки на главной плате контроллера.

Меню Таймер

Выберите [Timer Menu] в [Main Menu] и нажмите ENTER, чтобы войти в это меню.

*

TIMER MENU

Clock Settin

Date

Setting

Timer

Schedule

Timer : Enable

В это меню включены все установки таймера/расписания. Нажмите ▲ или ▼ для выбора требуемой установки. Затем нажмите ENTER для входа в режим установки. Нажмите ▲ или ▼ для переключения установки. Снова нажмите ENTER для подтверждения установки. Нажмите ESC для выхода в [Main Menu].

Установка часов

Выберите [Clock Setting] в [Timer Menu] и нажмите ENTER, чтобы войти в это меню.

*

Set Time:

hh

mm

12 : 00

Нажмите ▲ или ▼ для выбора требуемой опции. Затем нажмите ENTER для входа в режим установки. Нажмите ▲ или ▼ для переключения установки. Снова нажмите ENTER для подтверждения установки. Нажмите ESC для выхода в [Timer Menu].

Установка даты

Выберите [Date Setting] в [Timer Menu] и нажмите ENTER, чтобы войти в это меню.

*

Set Date:

yyyy

mm

dd

2000

/01

/01

Day

: [Sat]

Выберите требуемую опцию с помощью кнопок ▲ или ▼ и введите эту опцию, нажав ENTER. Для возврата в [Timer Menu] нажмите ESC.

Таймер Расписание

Выберите [Timer Schedule] в [Timer Menu] и нажмите ENTER, чтобы войти в это меню.

*

TIMER SETTINGS

Timer 1

Timer 2

Timer 3

	TIMER 1 ON OFF
Sun	0800 1800
Mon	0800 1800
Tue	0800 1800
Wed	0800 1800

*

С помощью этого меню можно запрограммировать таймер для работы по графику в течение 7 дней. В сутки допускается три цикла включения/выключения. Пользователь может устанавливать таймер включения/выключения на каждый день (с воскресенья по субботу). Чтобы заданный график выполнялся, необходимо активировать [Timer] в [Timer Menu]. Для возврата в [Timer Menu] нажмите ESC.

* Примечание: Показанная диаграмма служит только иллюстрацией. Она может различаться для разных моделей. Информация, выводимая на дисплей, зависит от настройки на главной плате контроллера.

Аварийное меню/Меню предупреждений

Выберите [Alarm Menu]/[Warning Menu] в [Main Menu] и нажмите ENTER, чтобы войти в это меню.

* RM MENU WARNING MENU arms Show\ Erase All Alarms Erase All Warnings

Здесь хранятся записи обо всех предыдущих отказах/аварийных ситуациях/предупреждениях.

Пользователь может просмотреть или удалить эти записи. Данная панель хранит до 20 записей о предыдущих отказах/аварийных ситуациях/предупреждениях.

Для возврата в [Main Menu] нажмите ESC.

Показ аварийных ситуаций/Показ предупреждений

Выберите [Show Alarms]/[Show Warnings] в [Main Menu] и нажмите ENTER, чтобы войти в это меню.

Запись содержит сведения о: - Описание аварийных ситуаций/предупреждений

• Дата возникновения аварийных ситуаций/предупреждений
• Время возникновения аварийных ситуаций/предупреждений

Кроме того, пользователь может стереть все записи об аварийных си;туациях/предупреждениях в данном меню (требуется пароль).

Для возврата в [Alarm Menu]/[Warning Menu] нажмите ESC.

Меню Дисплей

Выберите [Display Menu] в [Main Menu] и нажмите ENTER, чтобы войти в это меню.

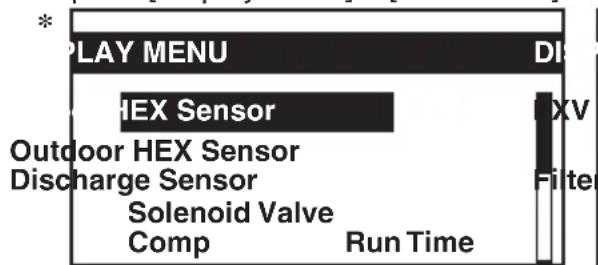

PLAY MENU HEX Sensor Outdoor HEX Sensor Discharge Sensor Solenoid Valve Comp Run Time

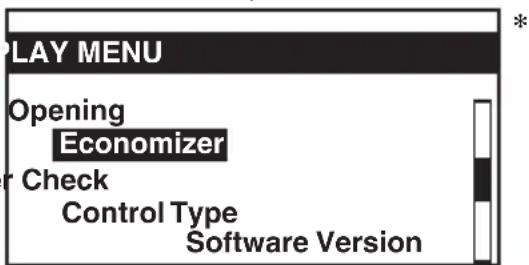

PLAY MENU Opening Economizer Check Control Type Software Version

Данное меню показывает температуру датчика (датчиков) внутреннего теплообменника, температуру датчика (датчиков) наружного теплообменника, температуру датчика (датчиков) выхода, рабочий статус электромагнитного клапана (клапанов), запись о времени работы компрессора (компрессоров), импульс открывания EXV, рабочий статус экономайзера (только для устройств с экономайзером, время проверки фильтра, тип управления и версию программного обеспечения. Для входа в некоторые субменю требуется пароль. Кроме того, пользователь может стереть все записи о времени работы компрессора (требуется пароль).

Для возврата в [Main Menu] нажмите ESC.

* Примечание: Показанная диаграмма служит только иллюстрацией. Она может различаться для разных моделей. Информация, выводимая на дисплей, зависит от настройки на главной плате контроллера.

С. Установка

При установке жидкокристаллической панели в кронштейн

War 1 War 2

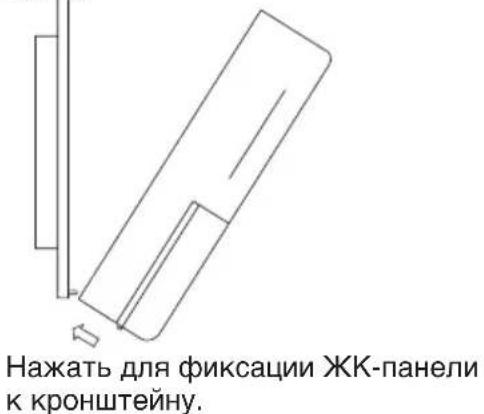

Нажать для фиксации ЖК-панели к кронштейну.

Сначала, закрепить ЖК-панель снизу.

При снятии ЖК-панели с кронштейна.

Сначала сняты ЖК-панель с верхней части.

Сняты, ЖК- панель.

1. В комплекте с ЖК-дисплеем поставляется батарейка 3 В. Она необходима для того, чтобы обеспечить правильное отображение текущего времени после установки таймера.

2. ЖК-дисплей подключается к основной плате через соединение CN8.

На батареи, которые входят в комплект поставки контроллера, нанесен данный символ.
Это означает, что батареи нельзя утилизировать вместе с несортированными бытовыми отходами.
Если ниже символа нанесен знак химического элемента, он означает. что в батарее содержатся тяжелые металлы выше опредвленной концентрации.
Встречающиеся химические знаки;
■ Pb: свинец (>0,004%)
■ Hg: ртуть (>0.0005%)

Утилизируемые батареи должны переработьваться на специальном перерабаютьсяем предприятии для их повторного использования. Обеспечить правильную утилизацию. Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья людей. Для получения дополнительной информации, пожалуйста, обратитесь в местные органы власти.
