RÈGLE À CALCUL

ЛОГАРИФМИЧЕСКАЯ ЛИНЕЙКА

Устройство представляет собой фактически круглую логарифмическую линейку и производит точные вычисления, включая умножение и деление, для факторов времени, расстояния, потребления топлива и других обычных полетных и навигационных вычислений скорости, времени и расстояния. Если вы взглянете на часы, то увидите, что у них есть внешняя шкала, на которую нанесены числа от 10 до 10 (число «10» может означать 1,0, 10, 100.). На внешнем периметре циферблата часов имеется вторая аналогичная шкала. Обратите внимание, что внешняя шкала всегда означает мили, или мили/час, футы или футы/мин, галлоны или галлоны/час, или любой показатель количества, изменяющийся со временем. Внутренняя шкала означает минуты или часы во всех задачах, связанных со временем. На 60 минутах на внутренней шкале стоит стрелка, помеченная «МРН». Ее иногда называют «коэффициент путевой скорости» или «часовой коэффициент». Этот коэффициент используется в задачах, связанных с показателем какого-либо объема в час.

УМНОЖЕНИЕ

Для выполнения операции умножения с помощью Navitimer используйте единичный индекс (красное число «10» на внутренней шкале). Всегда устанавливайте множитель

(число, на которое умножается другое число) напротив единичного индекса на внутренней шкале и смотрите ответ на внешней шкале напротив множимого (число, которое умножается на другое число), указанного на внутренней шкале.

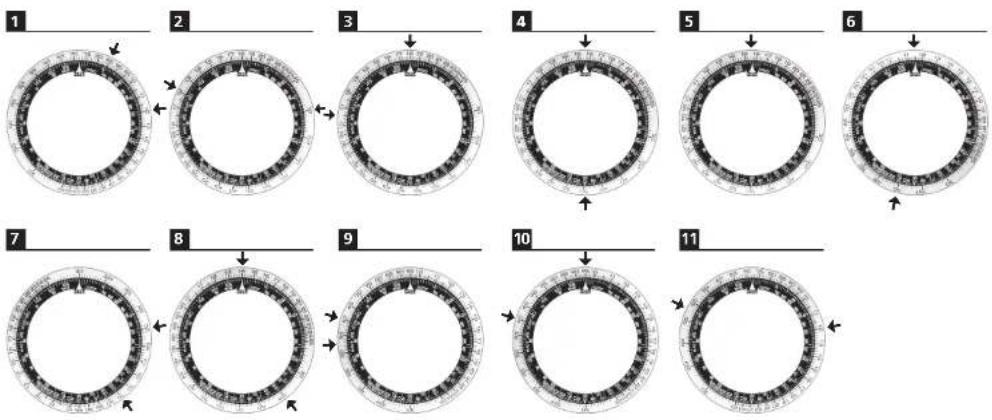

1

Чтобы умножить 7 на 12, выставьте 12 (множитель) на внешней шкале напротив единичного индекса («10»). Напротив 7 (множимое) на внутренней шкале посмотрите ответ (84) на подвижном циферблате.

ДЕЛЕНИЕ

Для выполнения операции деления с помощью Navitimer также используйте единичный индекс (красное число «10»). Установите делимое (число, которое будет делиться на другое число) на внешней шкале напротив делителя (число, на которое делится другое число) на внутренней шкале. Напротив единичного индекса (число «10» на внутренней шкале) посмотрите ответ на внешней шкале.

2

Разделить 120 на 4. Выставьте 120 на внешней шкале напротив 4 на внутренней шкале. Посмотрите ответ (30) на внешней шкале напротив единичного индекса (число «10» на внутренней шкале).

РАСЧЕТ ПУТЕВОЙ СКОРОСТИ

Подвижная внешняя и неподвижная внутренняя шкалы используются для решения задач с путевой скоростью. Для такого решения должны быть известны две из следующих величин: время, расстояние, путевая скорость.

3

Известно: Расстояние и Время. Найти: Путевую скорость.

Используя контрольную точку, пилот выясняет, что он пролетел 104 мили за 35 минут. Какова путевая скорость?

Решение: Поворачивайте подвижную шкалу до тех пор, пока число 104 на подвижной шкале не будет установлено напротив 35 на неподвижной шкале. Напротив часового индекса (стрелки с пометкой «МРН» прямо напротив 12 часов) на подвижной шкале можно увидеть показание 178 миль в час.

4

Известно: Расстояние и Скорость. Найти: Время.

Пилоту нужно узнать, сколько времени займет пролететь 486 миль с путевой скоростью в 156 миль/час.

Решение: На подвижной шкале установите число 156 напротив часового индекса на неподвижной шкале. На внутренней шкале напротив числа 486 на подвижной шкале вы увидите 187 минут (или 3 часа и 7 минут).

ВЫЧИСЛЕНИЕ СКОРОСТИ В МИЛЯХ В МИНУТУ

Ее можно узнать после того, как вы получите скорость в милях в час.

Если установить скорость, выраженную в милях в час, на подвижной шкале напротив часового индекса на неподвижной шкале, ее можно легко перевести в мили в минуту, посмотрев число на подвижной шкале напротив числа «10» на неподвижной шкале. Число «10» часто называют единичным индексом.

5

В Примере 4 путевая скорость составляла 156 миль в час. Установив число 156 на подвижной шкале напротив часового индекса, какое значение скорости в милях в минуту мы получим?

Решение: Установив число 156 на подвижной шкале напротив часового индекса, посмотрите значение скорости в милях в минуту, т.е. число на подвижной шкале над числом «10» на неподвижной шкале, а это 2,6 миль/мин. Бывают случаи, когда пилоту нужно знать время, которое требуется для прохождения короткого расстояния, например расстояния от мертвой зоны до края аэропорта или между внутренним маркером и направленным радиомаяком. Поскольку это расстояние короткое, может потребоваться меньше минуты, а в этом случае время имеет большую значимость, когда

выражено в секундах. В таких случаях используется «секундный» индекс. Это число «36» на внутренней шкале (в часе – 3600 секунд).

РАСЧЕТ ПОТРЕБЛЕНИЯ ТОПЛИВА

Для решения задач на потребление топлива должны быть известны две из следующих величин: общий объем использованного топлива, время, скорость расхода.

6

Известно: Время и скорость расхода. Найти: Сколько всего галлонов израсходовано.

Пилоту нужно знать, сколько галлонов необходимо, чтобы пролететь 3,5 часа со средней скоростью расхода топлива в 11,5 галлонов в час.

Решение: Напротив «часового индекса» установите число 11,5 на подвижной шкале.

Затем напротив 210 минут на внутренней шкале на подвижной шкале можно увидеть 41 галлон.

РАСЧЕТ СКОРОСТИ НАБОРА ВЫСОТЫ ИЛИ СНИЖЕНИЯ

Для решения такой задачи должны быть известны две из следующих величин: общая высота или снижение, время и скорость снижения (или набора высоты).

7

Известно: скорость набора высоты и общая высота подъема. Найти: Время. Пилот поднимается на высоту 7400 футов от его места старта со средней скоростью 500 футов в минуту. Сколько времени на это уйдет?

Решение: Установите число 500 на подвижной шкале напротив «единичного индекса» («10» на неподвижной шкале). Напротив числа 7400 на подвижной шкале посмотрите ответ: 14,8 минуты на неподвижной кале.

РАСЧЕТ РАССТОЯНИЯ НАБОРА ВЫСОТЫ ИЛИ СНИЖЕНИЯ

Должны быть известны две из следующих величин: расстояние, время, скорость.

Следует использовать метод, примененный в Примерах 4 и 5.

8

Пилоту из Примера 7 нужно узнать, какое расстояние он пролетит, когда закончит набор высоты. Его средняя истинная воздушная скорость составляет 120 миль в час, и ему помогает попутный ветер скоростью 20 миль в час.

Решение: Установите число 140 миль в час (120 + 20) на подвижной шкале напротив «часового индекса» на неподвижной шкале. Напротив 14,8 минуты (результат вычислений из Примера 7) на неподвижной шкале вы видите 34,5 мили на подвижной шкале.

ПЕРЕВОД МОРСКИХ И СУХОПУТНЫХ МИЛЬ

На неподвижной шкале показаны как морские (Naut), так и сухопутные (Stat) мили, а также километры (KM) (красная отметка справа от MPH).

Перевод из сухопутных миль в морские или из морских в сухопутные виден непосредственно на подвижной шкале.

9

Известно: 60 сухопутных миль. Найти: морские мили.

Решение: Установите число 60 на подвижной шкале напротив метки «Stat» на неподвижной шкале. Напротив метки «Naut» на неподвижной шкале вы видите 52 морские мили на подвижной шкале.

10

Известно: 60 сухопутных миль. Найти: километры.

Решение: Установите число 60 на подвижной шкале напротив метки «Stat». Напротив метки «КМ» (= красная метка, сразу справа от метки «МРН» на неподвижной шкале) вы видите 96,5 км на подвижной шкале.

КУРСЫ ОБМЕНА ВАЛЮТ

11

Для конвертации сумм, выраженных в евро, в доллары США по (предположительному) курсу 1€ = 1,20 USD просто установите число 12 (=1,20) на внешней стороне подвижной шкалы напротив метки «10» на внутренней шкале.

Суммы, выраженные в евро, теперь можно увидеть на внутренней шкале, а их эквиваленты в долларах – на внешней шкале: 40€ = US\$ 48.
