DS-D4425FI-CAF - Монитор Hikvision - Бесплатное руководство пользователя

Тип продукта	Цветной светодиодный монитор
Бренд	Hikvision
Модель	DS-D4425FI-CAF
Размер экрана	24 дюйма (диагональ)
Разрешение	1920 × 1080 (Full HD)
Технология дисплея	LED
Формат изображения	16:9
Яркость	300 кд/м²
Контрастность	1000:1
Угол обзора	178° по горизонтали / 178° по вертикали
Питание	100–240 В перем. тока, 50/60 Гц
Потребляемая мощность	Менее 30 Вт
Вес	Около 3,5 кг
Размеры (Ш × В × Г)	550 × 325 × 50 мм
Настенный монтаж	Стандарт VESA 100 × 100 мм
Видеовходы	HDMI, VGA
Основные функции	Цветное видеодисплей, совместимость с видеостенами Hikvision, интуитивно понятный интерфейс
Уход и чистка	Используйте мягкую сухую ткань; избегайте растворителей и абразивных средств
Безопасность	Обязательное крепление к стене; соблюдайте правила электробезопасности (заземление, отключение перед обслуживанием)
Запасные части и ремонтопригодность	Обращайтесь в авторизованный сервисный центр Hikvision для ремонта или замены
Общая информация	Полная инструкция доступна для скачивания на сайте Hikvision; действует законная гарантия

Часто задаваемые вопросы - DS-D4425FI-CAF Hikvision

Как правильно установить монитор Hikvision DS-D4425FI-CAF?

Установка должна выполняться квалифицированным специалистом. Надежно закрепите монитор на бетонной стене или негорючей поверхности с помощью кронштейна VESA 100x100 мм. Соблюдайте максимальное расстояние 5 мм между устройством и стеной. Убедитесь, что розетка заземлена и легко доступна.

Можно ли использовать этот монитор без крепления к стене?

Нет, монитор предназначен только для настенного монтажа. Использование с неутвержденным кронштейном может привести к нестабильности и риску травм.Используйте только прилагаемый кронштейн или совместимый кронштейн VESA.

Как чистить экран монитора?

Отключите устройство перед чисткой. Используйте мягкую сухую ткань для удаления пыли. Никогда не используйте растворители, спирт или абразивные средства, которые могут повредить светодиодное покрытие.

Какие основные меры предосторожности?

Всегда отключайте питание перед любыми действиями. Подключайте устройство к розетке с заземлением. Не ставьте тяжелые предметы или жидкости на экран. Не блокируйте вентиляционные отверстия. В случае неисправности немедленно отключите и обратитесь в техническую службу.

Что делать, если экран не включается?

Проверьте, правильно ли подключен кабель питания и работает ли розетка. Убедитесь, что выключатель питания находится в положении ON. Если проблема не устранена, отключите устройство и обратитесь в службу поддержки Hikvision.

Совместим ли этот монитор со всеми компьютерами?

Да, монитор имеет входы HDMI и VGA, совместимые с большинством компьютеров и видеоисточников. Вы также можете использовать его с контроллером видеостены Hikvision для профессиональных приложений.

Можно ли подключать несколько мониторов Hikvision последовательно?

Да, через соответствующий контроллер видеостены. Монитор DS-D4425FI-CAF может быть интегрирован в систему видеостены для отображения расширенного изображения или нескольких видов. Обратитесь к руководству по конкретному подключению.

Каково энергопотребление этого монитора?

Типичное потребление составляет менее 30 Вт в нормальном режиме. В режиме ожидания оно очень низкое (менее 0,5 Вт). Используйте розетку с защитой от перенапряжения.

Как настроить параметры дисплея (яркость, контрастность и т.д.)?

Используйте кнопки на задней панели или прилагаемый пульт дистанционного управления. Перемещайтесь по меню OSD для настройки яркости, контрастности, цветовой температуры и т.д. Подробные параметры смотрите в инструкции.

Где можно скачать полную инструкцию по эксплуатации?

Инструкция в формате PDF доступна бесплатно на сайте Hikvision (https://www.hikvision.com) или на платформах, таких как notice-facile.com. Вы также можете запросить переведенную версию, указав предпочитаемый язык и адрес электронной почты.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DS-D4425FI-CAF Hikvision

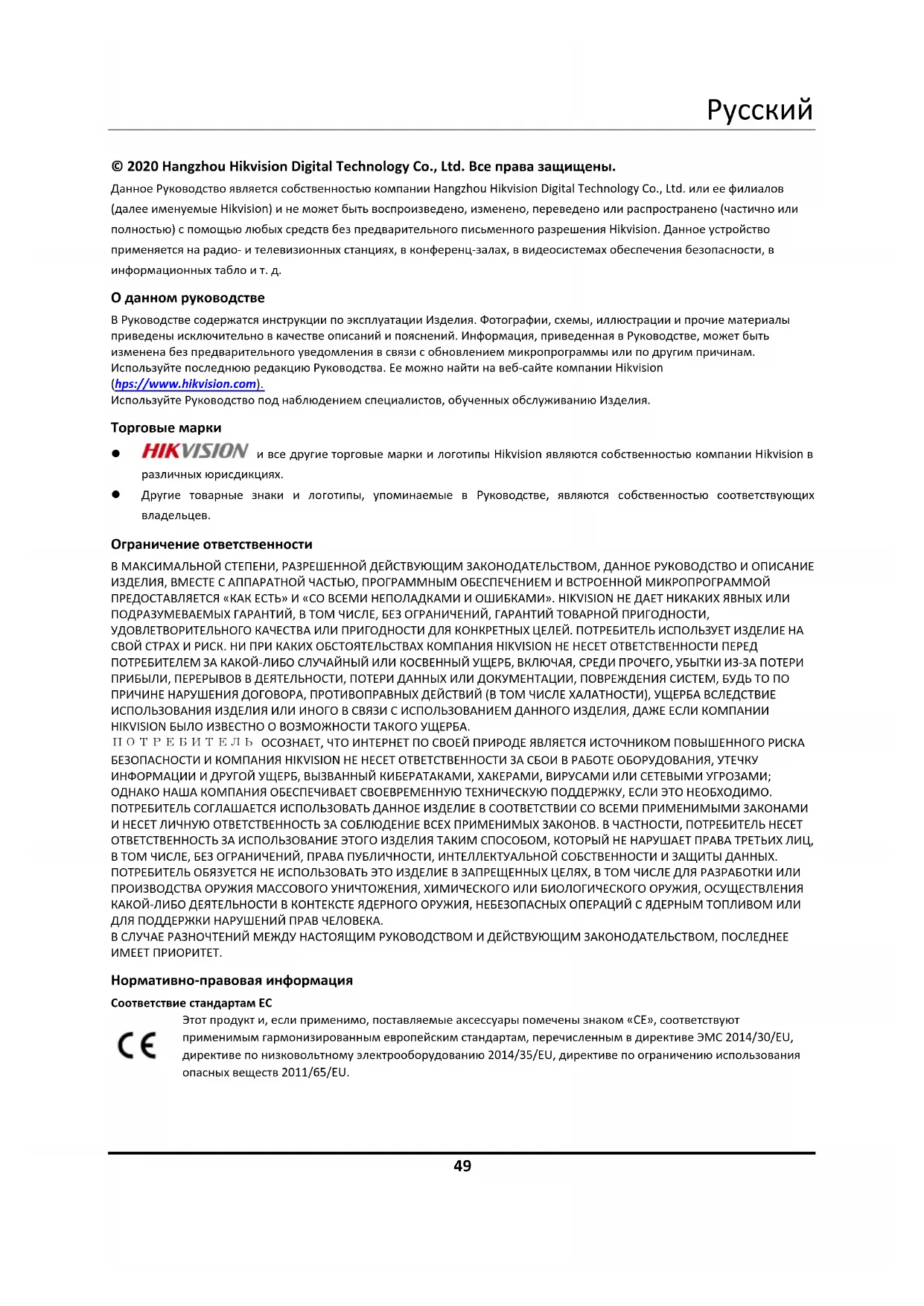

© 2020 Hangzhou Hikvision Digital Technology Co., Ltd. Все права защищены.

Данное Руководство является собственностью компании Hangzhou Hikvision Digital Technology Co., Ltd. или ее филиалов (далее именуемые Hikvision) и не может быть воспроизведено, изменено, переведено или распространено (частично или полностью) с помощью любых средств без предварительного письменного разрешения Hikvision. Данное устройство применяется на радио- и телевизионных станциях, в конференц-залах, в видеосистемах обеспечения безопасности, в информационных табло и т. д.

О данном руководстве

В Руководстве содержатся инструкции по эксплуатации Изделия. Фотографии, схемы, иллюстрации и прочие материалы приведены исключительно в качестве описаний и пояснений. Информация, приведенная в Руководстве, может быть изменена без предварительного уведомления в связи с обновлением микропрограммы или по другим причинам.

Используйте последнюю редакцию Руководства. Ее можно найти на веб-сайте компании Hikvision

(hps://www.hikvision.com).

Используйте Руководство под наблюдением специалистов, обученных обслуживанию Изделия.

Торговые марки

HIKVISION и все другие торговые марки и логотипы Hikvision являются собственностью компании Hikvision в различных юрисдикциях.

- Другие товарные знаки и логотипы, упоминаемые в Руководстве, являются собственностью соответствующих владельцев.

Ограничение ответственности

В МАКСИМАЛЬНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ДАННОЕ РУКОВОДСТВО И ОПИСАНИЕ ИЗДЕЛИЯ, ВМЕСТЕ С АППАРАТНОЙ ЧАСТЬЮ, ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ И ВСТРОЕННОЙ МИКРОПРОГРАММОЙ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ» И «СО ВСЕМИ НЕПОЛАДКАМИ И ОШИБКАМИ». НИКVISION НЕ ДАЕТ НИКАКИХ ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, В ТОМ ЧИСЛЕ, БЕЗ ОГРАНИЧЕНИЙ, ГАРАНТИЙ ТОВАРНОЙ ПРИГОДНОСТИ, УДОВЛЕТВОРИТЕЛЬНОГО КАЧЕСТВА ИЛИ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНЫХ ЦЕЛЕЙ. ПОТРЕБИТЕЛЬ ИСПOLЗУЕТ ИЗДЕЛИЕ НА СВОЙ СТРАХ И РИСК. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ НИКVISION НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОТРЕБИТЕЛЕМ ЗА КАКОЙ-ЛИБО СЛУЧАЙНЫЙ ИЛИ КОСВЕННЫЙ УЩЕРБ, ВКЛЮЧАЯ, СРЕДИ ПРОЧЕГО, УБЫТКИ ИЗ-ЗА ПОТЕРИ ПРИБЫЛИ, ПЕРЕРЫВОВ В ДЕЯТЕЛЬНОСТИ, ПОТЕРИ ДАННЫХ ИЛИ ДОКУМЕНТАЦИИ, ПОВРЕЖДЕНИЯ СИСТЕМ, БУДЬ ТО ПО ПРИЧИНЕ НАРУШЕНИЯ ДОГОВОРА, ПРОТИВОПРАВНЫХ ДЕЙСТВИЙ (В ТОМ ЧИСЛЕ ХАЛАТНОСТИ), УЩЕРБА ВСЛЕДСТВИЕ ИСПОЛЬЗОВАНИЯ ИЗДЕЛИЯ ИЛИ ИНОГО В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ ЕСЛИ КОМПАНИИ НИКVISION БЫЛО ИЗВЕСТНО О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА.

ПОТРЕБИТЕЛЬ ОСОЗНАЕТ, ЧТО ИНТЕРНЕТ ПО СВОЕЙ ПРИРОДЕ ЯВЛЯЕТСЯ ИСТОЧНИКОМ ПОВЫШЕННОГО РИСКА БЕЗОПАСНОСТИ И КОМПАНИЯ НИКVISION НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СБОИ В РАБОТЕ ОБОРУДОВАНИЯ, УТЕЧКУ ИНФОРМАЦИИ И ДРУГОЙ УЩЕРБ, ВЫЗВАННЫЙ КИБЕРАТАКАМИ, ХАКЕРАМИ, ВИРУСАМИ ИЛИ СЕТЕВЫМИ УГРОЗАМИ; ОДНАКО НАША КОМПАНИЯ ОБЕСПЕЧИВАЕТ СВОЕВРЕМЕННУЮ ТЕХНИЧЕСКУЮ ПОДДЕРЖКУ, ЕСЛИ ЭТО НЕОБХОДИМО. ПОТРЕБИТЕЛЬ СОГЛАШАЕТСЯ ИСПОЛЬЗОВАТЬ ДАННОЕ ИЗДЕЛИЕ В СООТВЕТСТВИИ СО ВСЕМИ ПРИМЕНИМЫМИ ЗАКОНАМИ И НЕСЕТ ЛИЧНУЮ ОТВЕТСТВЕННОСТЬ ЗА СОБЛЮДЕНИЕ ВСЕХ ПРИМЕНИМЫХ ЗАКОНОВ. В ЧАСТНОСТИ, ПОТРЕБИТЕЛЬ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ИСПОЛЬЗОВАНИЕ ЭТОГО ИЗДЕЛИЯ ТАКИМ СПОСОБОМ, КОТОРЫЙ НЕ НАРУШАЕТ ПРАВА ТРЕТЬИХ ЛИЦ, В ТОМ ЧИСЛЕ, БЕЗ ОГРАНИЧЕНИЙ, ПРАВА ПУБЛИЧНОСТИ, ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ И ЗАЩИТЫ ДАННЫХ. ПОТРЕБИТЕЛЬ ОБЯЗУЕТСЯ НЕ ИСПОЛЬЗОВАТЬ ЭТО ИЗДЕЛИЕ В ЗАПРЕЩЕННЫХ ЦЕЛЯХ, В ТОМ ЧИСЛЕ ДЛЯ РАЗРАБОТКИ ИЛИ ПРОИЗВОДСТВА ОРУЖИЯ МАССОВОГО УНИЧТОЖЕНИЯ, ХИМИЧЕСКОГО ИЛИ БИОЛОГИЧЕСКОГО ОРУЖИЯ, ОСУЩЕСТВЛЕНИЯ КАКОЙ-ЛИБО ДЕЯТЕЛЬНОСТИ В КОНТЕКСТЕ ЯДЕРНОГО ОРУЖИЯ, НЕБЕЗОПАСНЫХ ОПЕРАЦИЙ С ЯДЕРНЫМ ТОПЛИВОМ ИЛИ ДЛЯ ПОДДЕРЖКИ НАРУШЕНИЙ ПРАВ ЧЕЛОВЕКА.

В СЛУЧАЕ РАЗНОЧТЕНИЙ МЕЖДУ НАСТОЯЩИМ РУКОВОДСТВОМ И ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ПОСЛЕДНЕЕ ИМЕЕТ ПРИОРИТЕТ.

Нормативно-правовая информация

Соответствие стандартам ЕС

Этот продукт и, если применимо, поставляемые аксессуары помечены знаком «СЕ», соответствуют применимым гармонизированным европейским стандартам, перечисленным в директиве ЭМС 2014/30/EU, директиве по низковольтному электрооборудованию 2014/35/EU, директиве по ограничению использования опасных веществ 2011/65/EU.

ДИРЕКТИВА WEEE 2012/19/EU (по утилизации отходов электрического и электронного оборудования): продукты, отмеченные этим символом, запрещено утилизировать в Европейском союзе в качестве несортированных муниципальных отходов. Для надлежащей переработки возвратите этот продукт местному поставщику после покупки эквивалентного нового оборудования или утилизируйте его в предназначенных для этого пунктах сбора отходов. Для получения дополнительной информации см.: www.recyclethis.info Директива 2006/66/EC по обращению с батареями: этот продукт содержит батарею, которую запрещено утилизировать в Европейском союзе в качестве несортированных муниципальных отходов. Для получения точной информации о батарее см. документацию к продукту. Маркировка батареи может включать символы, которые определяют ее химический состав: кадмий (CD), свинец (Pb) или ртуть (Hg). Для надлежащей утилизации отправьте батарею местному поставщику или утилизируйте ее в специальных пунктах приема отходов. Для получения дополнительной информации см.: www.recyclethis.info

Инструкция по технике безопасности

Перед использованием и установкой устройства вы должны внимательно прочитать инструкции по технике безопасности.

Предупреждения и предостережения:

• Это изделие относится к классу А и может вызвать радиопомехи. В этом случае пользователю потребуется предпринять адекватные меры по их устранению.
• При использовании продукта необходимо соблюдать правила электробезопасности, действующие в данной стране и регионе.
• Оборудование должно быть подключено к заземленной розетке.
• Опасность поражения электрическим током! Отключайте устройство от всех источников электропитания перед технических обслуживанием.
• Следует предусмотреть возможность отключения оборудования с помощью легкодоступного внешнего устройства с номинальным напряжением 220/230/240 В и током 6 А для каждого устройства.
• Высокий ток при прикосновении! Заземлите устройство перед подключением к источнику электропитания.
• Проверьте правильность подключения клемм к сети переменного тока.
• Оборудование разработано таким образом, чтобы при необходимости его можно было модифицировать для подключения к ИТ-системе распределения электроэнергии.
• Установите оборудование в соответствии с инструкциями, приведенными в настоящем руководстве.
• Во избежание травм устройство необходимо надежно закрепить на полу или стене согласно инструкциям по установке.
• НИКОГДА не кладите на верхнюю панель оборудования предметы, которые могут побудить детей взобраться наверх, такие как игрушки или пульты дистанционного управления.
• Устанавливайте устройство на расстоянии не более 5 мм от стены или других металлических стоек.
• Данное изделие предназначено только для монтажа на бетонных или других невоспламеняемых поверхностях.
• При перемещении или использования оборудования не отклоняйте его от вертикального положения (90°).
• Устройство не должно подвергаться воздействию капель и брызг; не допускается ставить на него предметы, наполненные жидкостью, например, вазы с цветами.
• ПРЕДУПРЕЖДЕНИЕ! Этот кронштейн предназначен для использования только с данным светодиодным дисплеем. Использование с другим оборудованием может привести к травмам в результате неустойчивости устройства.
• ПРЕДУПРЕЖДЕНИЕ! Данное оборудование предназначено только для использования со штатным кронштейном. Использование оборудования с другими принадлежностями (тележками, подставками или держателями) может привести к травмам в результате неустойчивости устройства.

Обзор

Полноцветный светодиодный дисплей – это прецизионный продукт, обеспечивающий четкое и яркое изображение. Он характеризуется широкой цветовой гаммой, стабильной и надежной работой, длительным сроком службы, а также высокой адаптацией к окружающей среде, экономичностью и минимальными эксплуатационными затратами. Данное устройство применяется на радио- и телевизионных станциях, в конференц-залах, для видеонаблюдения, отображения информации и т. д.

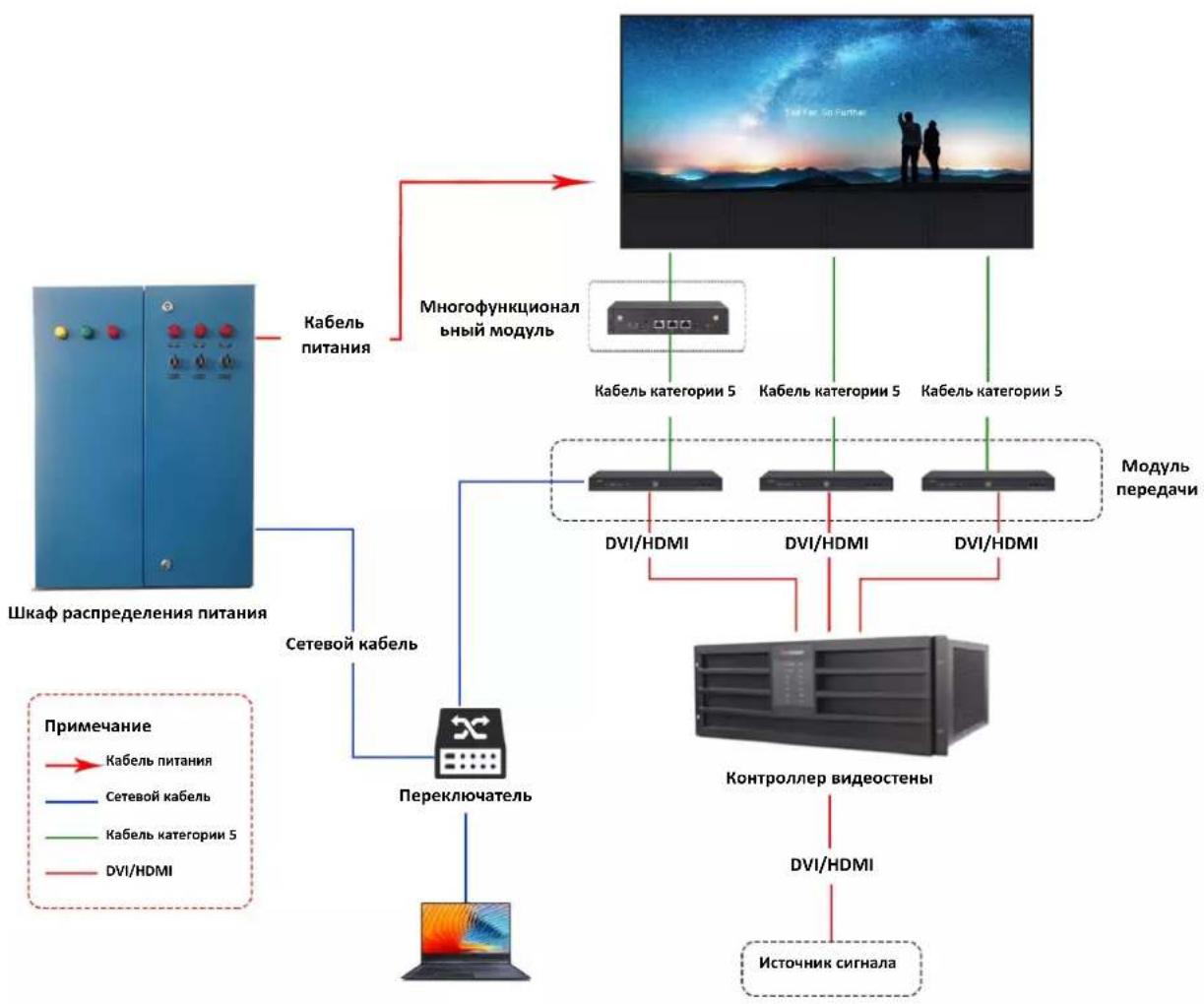

Стандартное применение

