DS-D4425FI-CKF - Монитор Hikvision - Бесплатное руководство пользователя

Тип продукта	Цветной LED-монитор
Бренд	Hikvision
Модель	DS-D4425FI-CKF
Размер экрана	44 дюйма (приблизительно 111 см)
Разрешение	1920 x 1080 пикселей (Full HD)
Технология дисплея	LED
Яркость	400 кд/м²
Контрастность	4000:1
Угол обзора	178° горизонтальный / 178° вертикальный
Видеовходы	DVI, HDMI, VGA (ориентировочно)
Питание	100-240 В переменного тока, 50/60 Гц
Потребляемая мощность	Около 100 Вт
Вес	Около 12 кг
Размеры (Ш x В x Г)	1010 x 580 x 50 мм (ориентировочно)
Настенный монтаж	Да, отверстия VESA 400 x 400 мм
Основные функции	Отображение ярких изображений, широкий цветовой охват, стабильная производительность, длительный срок службы
Уход и чистка	Протирать мягкой сухой тканью; не использовать абразивные средства. Перед чисткой отключить от сети.
Безопасность	Используйте розетку с заземлением; не подвергайте воздействию воды; храните в недоступном для детей месте.
Запчасти и ремонтопригодность	Обращайтесь в сервисный центр Hikvision для получения запасных частей; ремонт должен выполняться квалифицированным специалистом.
Общая информация	Подходит для видеонаблюдения, переговорных комнат, отображения информации.

Часто задаваемые вопросы - DS-D4425FI-CKF Hikvision

Как подключить монитор DS-D4425FI-CKF?

Подключите монитор к заземленной розетке, затем подсоедините источник видео (DVI, HDMI или VGA) с помощью соответствующего кабеля. Убедитесь, что монитор выключен во время подключения.

Какое максимальное разрешение поддерживается?

Собственное разрешение составляет 1920 x 1080 пикселей (Full HD). Более низкие разрешения масштабируются автоматически.

Можно ли повесить этот монитор на стену?

Да, монитор совместим со стандартным настенным креплением VESA 400 x 400 мм. Используйте винты, подходящие для вашей стены.

Как чистить экран?

Отключите устройство и используйте мягкую сухую ткань. Избегайте химических средств и абразивных чистящих средств. Для стойких пятен слегка смочите ткань водой.

Что делать, если экран не включается?

Проверьте, правильно ли подключен кабель питания и работает ли розетка. Убедитесь, что выключатель (если есть) находится в положении ON. Если проблема не устраняется, обратитесь в службу поддержки.

Поддерживает ли монитор сигналы 4K?

Нет, максимальное разрешение — Full HD 1080p. Сигналы 4K будут масштабированы для соответствия собственному разрешению.

Как настроить яркость и контрастность?

Используйте кнопки на панели управления монитора или пульт дистанционного управления (если прилагается) для доступа к меню OSD, где можно регулировать яркость, контрастность, насыщенность и т.д.

Какие кабели входят в комплект монитора?

Содержимое коробки может отличаться, но обычно входят кабель питания и кабель HDMI (или DVI). Проверьте список упаковки в руководстве.

Можно ли использовать монитор на улице?

Нет, этот монитор предназначен только для использования в помещении. Он не должен подвергаться воздействию дождя, чрезмерной влажности или экстремальных температур.

Как связаться со службой технической поддержки Hikvision?

Посетите официальный сайт Hikvision (www.hikvision.com), чтобы найти контакты технической поддержки в вашей стране. Держите серийный номер устройства под рукой.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DS-D4425FI-CKF Hikvision

© 2020 Hangzhou Hikvision Digital Technology Co., Ltd. Все права защищены.

Данное Руководство является собственностью компании Hangzhou Hikvision Digital Technology Co., Ltd. или ее филиалов (далее именуемые Hikvision) и не может быть воспроизведено, изменено, переведено или распространено (частично или полностью) с помощью любых средств без предварительного письменного разрешения Hikvision. Если другое не указано в настоящем документе, Hikvision не дает никаких гарантий или заверений, явных или подразумеваемых, в Руководстве о какой-либо информации, содержащейся в настоящем документе.

О данном руководстве

В Руководстве содержатся инструкции по эксплуатации Изделия. Фотографии, схемы, иллюстрации и прочие материалы приведены исключительно в качестве описаний и пояснений. Информация, приведенная в Руководстве, может быть изменена без предварительного уведомления в связи с обновлением микропрограммы или по другим причинам.

Используйте последнюю редакцию Руководства. Ее можно найти на веб-сайте компании Hikvision

(hps://www.hikvision.com).

Используйте Руководство под наблюдением специалистов, обученных обслуживанию Изделия.

Торговые марки

HIKVISION и все другие торговые марки и логотипы Hikvision являются собственностью компании Hikvision в различных юрисдикциях.

- Другие товарные знаки и логотипы, упоминаемые в Руководстве, являются собственностью соответствующих владельцев.

Ограничение ответственности

В МАКСИМАЛЬНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ДАННОЕ РУКОВОДСТВО И ОПИСАНИЕ ИЗДЕЛИЯ, ВМЕСТЕ С АППАРАТНОЙ ЧАСТЬЮ, ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ И ВСТРОЕННОЙ МИКРОПРОГРАММОЙ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ» И «СО ВСЕМИ НЕПОЛАДКАМИ И ОШИБКАМИ». НИКVISION НЕ ДАЕТ НИКАКИХ ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, В ТОМ ЧИСЛЕ, БЕЗ ОГРАНИЧЕНИЙ, ГАРАНТИЙ ТОВАРНОЙ ПРИГОДНОСТИ, УДОВЛЕТВОРИТЕЛЬНОГО КАЧЕСТВА ИЛИ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНЫХ ЦЕЛЕЙ. ПОТРЕБИТЕЛЬ ИСПОЛЬЗУЕТ ИЗДЕЛИЕ НА СВОЙ СТРАХ И РИСК. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ НИКVISION НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОТРЕБИТЕЛЕМ ЗА КАКОЙ-ЛИБО СЛУЧАЙНЫЙ ИЛИ КОСВЕННЫЙ УЩЕРБ, ВКЛЮЧАЯ, СРЕДИ ПРОЧЕГО, УБЫТКИ ИЗ-ЗА ПОТЕРИ ПРИБЫЛИ, ПЕРЕРЫВОВ В ДЕЯТЕЛЬНОСТИ, ПОТЕРИ ДАННЫХ ИЛИ ДОКУМЕНТАЦИИ, ПОВРЕЖДЕНИЯ СИСТЕМ, БУДЬ ТО ПО ПРИЧИНЕ НАРУШЕНИЯ ДОГОВОРА, ПРОТИВОПРАВНЫХ ДЕЙСТВИЙ (В ТОМ ЧИСЛЕ ХАЛАТНОСТИ), УЩЕРБА ВСЛЕДСТВИЕ ИСПОЛЬЗОВАНИЯ ИЗДЕЛИЯ ИЛИ ИНОГО В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ ЕСЛИ КОМПАНИИ НИКVISION БЫЛО ИЗВЕСТНО О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА.

ПОТРЕБИТЕЛЬ ОСОЗНАЕТ, ЧТО ИНТЕРНЕТ ПО СВОЕЙ ПРИРОДЕ ЯВЛЯЕТСЯ ИСТОЧНИКОМ ПОВЫШЕННОГО РИСКА БЕЗОПАСНОСТИ И КОМПАНИЯ НИКVISION НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СБОИ В РАБОТЕ ОБОРУДОВАНИЯ, УТЕЧКУ ИНФОРМАЦИИ И ДРУГОЙ УЩЕРБ, ВЫЗВАННЫЙ КИБЕРАТАКАМИ, ХАКЕРАМИ, ВИРУСАМИ ИЛИ СЕТЕВЫМИ УГРОЗАМИ; ОДНАКО НАША КОМПАНИЯ ОБЕСПЕЧИВАЕТ СВОЕВРЕМЕННУЮ ТЕХНИЧЕСКУЮ ПОДДЕРЖКУ, ЕСЛИ ЭТО НЕОБХОДИМО. ПОТРЕБИТЕЛЬ СОГЛАШАЕТСЯ ИСПОЛЬЗОВАТЬ ДАННОЕ ИЗДЕЛИЕ В СООТВЕТСТВИИ СО ВСЕМИ ПРИМЕНИМЫМИ ЗАКОНАМИ И НЕСЕТ ЛИЧНУЮ ОТВЕТСТВЕННОСТЬ ЗА СОБЛЮДЕНИЕ ВСЕХ ПРИМЕНИМЫХ ЗАКОНОВ. В ЧАСТНОСТИ, ПОТРЕБИТЕЛЬ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ИСПОЛЬЗОВАНИЕ ЭТОГО ИЗДЕЛИЯ ТАКИМ СПОСОБОМ, КОТОРЫЙ НЕ НАРУШАЕТ ПРАВА ТРЕТЬИХ ЛИЦ, В ТОМ ЧИСЛЕ, БЕЗ ОГРАНИЧЕНИЙ, ПРАВА ПУБЛИЧНОСТИ, ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ И ЗАЩИТЫ ДАННЫХ. ПОТРЕБИТЕЛЬ ОБЯЗУЕТСЯ НЕ ИСПОЛЬЗОВАТЬ ЭТО ИЗДЕЛИЕ В ЗАПРЕЩЕННЫХ ЦЕЛЯХ, В ТОМ ЧИСЛЕ ДЛЯ РАЗРАБОТКИ ИЛИ ПРОИЗВОДСТВА ОРУЖИЯ МАССОВОГО УНИЧТОЖЕНИЯ, ХИМИЧЕСКОГО ИЛИ БИОЛОГИЧЕСКОГО ОРУЖИЯ, ОСУЩЕСТВЛЕНИЯ КАКОЙ-ЛИБО ДЕЯТЕЛЬНОСТИ В КОНТЕКСТЕ ЯДЕРНОГО ОРУЖИЯ, НЕБЕЗОПАСНЫХ ОПЕРАЦИЙ С ЯДЕРНЫМ ТОПЛИВОМ ИЛИ ДЛЯ ПОДДЕРЖКИ НАРУШЕНИЙ ПРАВ ЧЕЛОВЕКА.

В СЛУЧАЕ РАЗНОЧТЕНИЙ МЕЖДУ НАСТОЯЩИМ РУКОВОДСТВОМ И ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ПОСЛЕДНЕЕ ИМЕЕТ ПРИОРИТЕТ.

Нормативно-правовая информация

Соответствие стандартам ЕС

Этот продукт и, если применимо, поставляемые аксессуары помечены знаком «СЕ», соответствуют применимым гармонизированным европейским стандартам, перечисленным в директиве ЭМС 2014/30/EU, директиве по низковольтному электрооборудованию 2014/35/EU, директиве по ограничению использования опасных веществ 2011/65/EU.

ДИРЕКТИВА WEEE 2012/19/EU (по утилизации отходов электрического и электронного оборудования): продукты, отмеченные этим символом, запрещено утилизировать в Европейском союзе в качестве несортированных муниципальных отходов. Для надлежащей переработки возвратите этот продукт местному поставщику после покупки эквивалентного нового оборудования или утилизируйте его в предназначенных для этого пунктах сбора отходов. Для получения дополнительной информации см.: www.recyclethis.info Директива 2006/66/EC по обращению с батареями: этот продукт содержит батарею, которую запрещено утилизировать в Европейском союзе в качестве несортированных муниципальных отходов. Для получения точной информации о батарее см. документацию к продукту. Маркировка батареи может включать символы, которые определяют ее химический состав: кадмий (CD), свинец (Pb) или ртуть (Hg). Для надлежащей утилизации отправьте батарею местному поставщику или утилизируйте ее в специальных пунктах приема отходов. Для получения дополнительной информации см.: www.recyclethis.info

Инструкция по технике безопасности

Перед использованием и установкой устройства вы должны внимательно прочитать инструкции по технике безопасности.

Предупреждения и предостережения:

• Это изделие относится к классу А и может вызвать радиопомехи. В этом случае пользователю потребуется предпринять адекватные меры по их устранению.
• При использовании продукта необходимо соблюдать правила электробезопасности, действующие в данной стране и регионе.
• Оборудование должно быть подключено к заземленной розетке.
• Опасность поражения электрическим током! Отключайте устройство от всех источников электропитания перед технических обслуживанием.
• Следует предусмотреть возможность отключения оборудования с помощью легкодоступного внешнего устройства с номинальным напряжением 220/230/240 В и током 6 А для каждого устройства.
• Высокий ток при прикосновении! Заземлите устройство перед подключением к источнику электропитания.
• Проверьте правильность подключения клемм к сети переменного тока.
• Оборудование разработано таким образом, чтобы при необходимости его можно было модифицировать для подключения к ИТ-системе распределения электроэнергии.
• Установите оборудование в соответствии с инструкциями, приведенными в настоящем руководстве.
• Во избежание травм устройство необходимо надежно закрепить на полу или стене согласно инструкциям по установке.
• НИКОГДА не кладите на верхнюю панель оборудования предметы, которые могут побудить детей взобраться наверх, такие как игрушки или пульты дистанционного управления.
• Устанавливайте устройство на расстоянии не более 5 мм от стены или других металлических стоек.
• Данное изделие предназначено только для монтажа на бетонных или других невоспламеняемых поверхностях.
• При перемещении или использования оборудования не отклоняйте его от вертикального положения (90°).
• Устройство не должно подвергаться воздействию капель и брызг; не допускается ставить на него предметы, наполненные жидкостью, например, вазы с цветами.
• ПРЕДУПРЕЖДЕНИЕ! Этот кронштейн предназначен для использования только с данным светодиодным дисплеем. Использование с другим оборудованием может привести к травмам в результате неустойчивости устройства.
• ПРЕДУПРЕЖДЕНИЕ! Данное оборудование предназначено только для использования со штатным кронштейном. Использование оборудования с другими принадлежностями (тележками, подставками или держателями) может привести к травмам в результате неустойчивости устройства.

Обзор

Полноцветный светодиодный дисплей – это прецизионный продукт, обеспечивающий четкое и яркое изображение. Он характеризуется широкой цветовой гаммой, стабильной и надежной работой, длительным сроком службы, а также высокой адаптацией к окружающей среде, экономичностью и минимальными эксплуатационными затратами. Данное устройство применяется на радио- и телевизионных станциях, в конференц-залах, для видеонаблюдения, отображения информации и т. д.

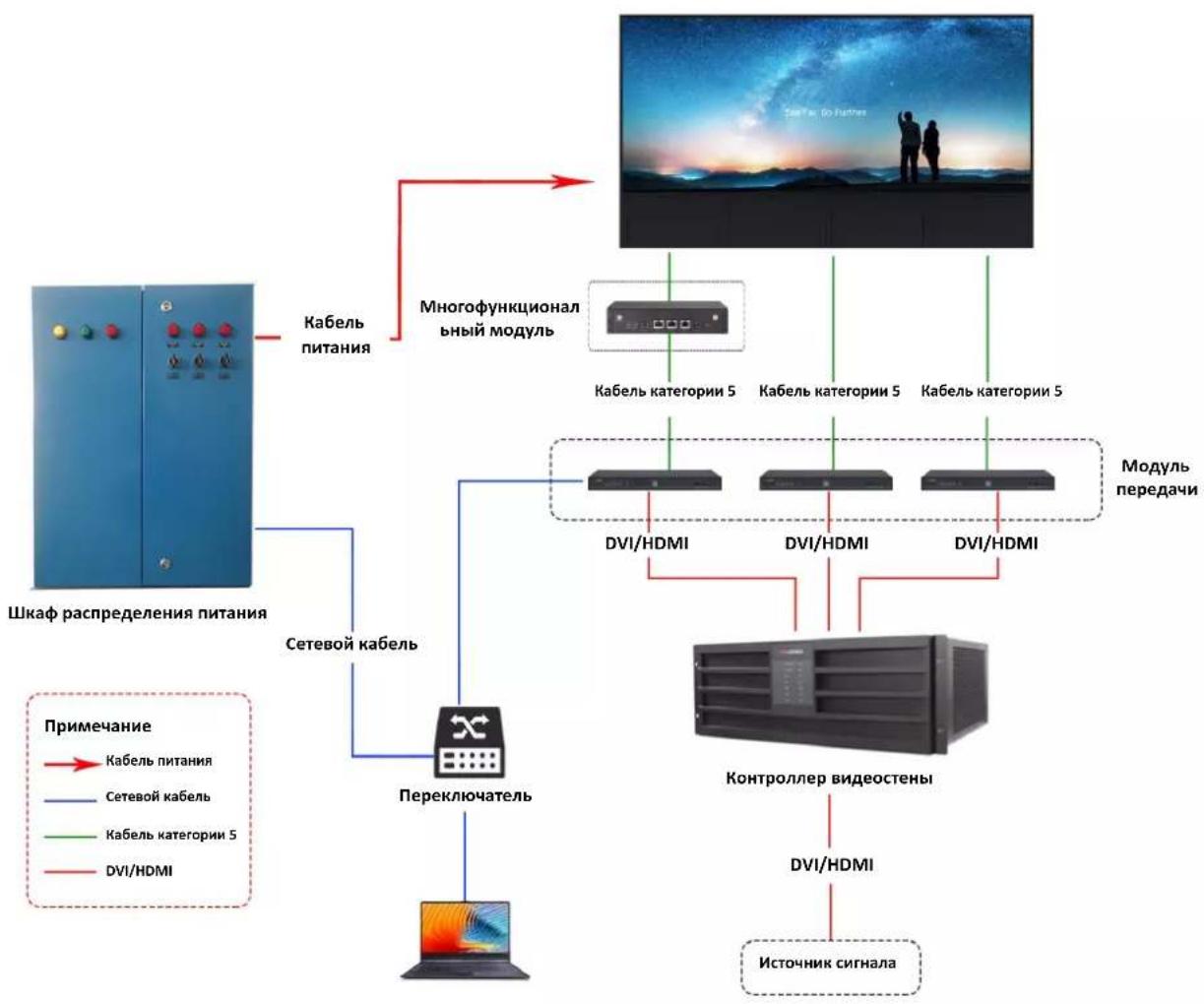

Стандартное применение

