РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ sE7 SE Electronics

Soporte En caso de experimentar algún problema o tener alguna consulta sobre su producto sE, por favor contacte primero con su vendedor para conseguir un servicio más rápido y directo. Si requiere de un servicio autorizado, se lo proporcionará su vendedor. http://www.seelectronics.com/dealers Si aún así tiene dificultades con la asistencia, por favor, no dude en contactar directamente con nosotros: http://www.seelectronics.com/contact-us Por último, recuerde registrar su nuevo equipo para poder ampliar su garantía a tres años completos: http://www.seelectronics.com/registration Contacto sE Electronics International, Inc. www.seelectronics.com 448 Ignacio Blvd, STE 411 [e-mail] Novato, CA 94949 USA Nuestros distribuidores y representantes locales: http://www.seelectronics.com/contact-us Este producto cumple con todos los estándares listados en la Declaración de Conformidad. Por favor, contacte con nosotros para solicitar una copia gratuita de la Declaración de Conformidad. Estas especificaciones están sujetas a posibles cambios sin notificar.20 User Manual - RU Благодарность Мы сердечно благодарим вас за выбор этого микрофона от компании sE Electronics! В этом руководстве содержатся важные инструкции по настройке и работе с вашим новым оборудованием. Пожалуйста, уделите несколько минут, чтобы внимательно прочитать все инструкции. Мы надеемся, что вы будете пользоваться этим микрофоном с таким же удовольствием, с каким мы его разрабатывали. Искренне Ваша, Команда sE Electronics Краткое описание sE7 - это высококачественный конденсаторный микрофон, предназначенный для применения в студиях и на концертах с множеством различных инструментов, начиная c акустической гитары и рояля, и заканчивая ударными. С оптимизированной акустической конструкцией, дискретной схемой класса A и безтрансформаторным выходом она обеспечивает чистое естественное качество звука на всех частотах, не испытывая высоких габаритов или недостатка низкочастотного удара. Дискретная электроника и переключаемая затухающая подушка обеспечивают высокий динамический диапазон с возможностью работы с высоким уровнем звукового давления (SPL) и чрезвычайно малошумящими компонентами. Переключаемый низкочастотный фильтр помогает устранить шум грохота или шума, а также компенсирует избыток басовых частот, вызванных эффектом близости. Благодаря этому sE7 можно использовать для близкого съема звука многих инструментов, включая кабинеты гитарных усилителей, духовые инструменты и барабаны. Благодаря продуманной конструкции, высокому качеству изготовления и прочному металлическому корпусу гарантируется надежная работа микрофона даже в сложных сценических условиях. Что находится в коробке? В комплект поставки должны входить следующие компоненты. Если что-то отсутствует, обратитесь, пожалуйста, к вашему местному представителю компании sE Electronics. sE7 (один микрофон)

• держатель для микрофона (с резьбовым переходником)

• ветрозащита sE7 (Matched Pair)

• микрофон sE7 х 2 шт.

• держатель для микрофона (с резьбовым переходником) х 2 шт.

• ветрозащита х 2 шт. Элементы управления На корпусе sE8 расположены переключатель чувствительности и переключатель обрезного фильтра. Переключатель чувствительности Переключатель чувствительности расположен вверху на задней части микрофона. Если его включить, то можно снизить уровень21 входного сигнала на 20 дБ, что позволяет снимать звук громких или близко расположенных инструментов без искажений. Этот переключатель также может защитить от перегрузки входной каскад записывающих интерфейсов, микшерных консолей и микрофонных предусилителей. Переключатель обрезного фильтра Переключатель отсечного фильтра расположен на задней стороне микрофона и позволяет разрезать низкие частоты с частотой 80 Гц. В верхнем положении переключателя фильтр выключается, а микрофон имеет четную частотную характеристику. Посторонние шумы, ступени и вибрации пола, взрывоопасные согласные могут отрицательно влиять на качество записи, поэтому использование фильтров с низким разрешением может устранить нежелательный шум и уменьшить искажения. Кроме того, такие фильтры также уменьшают эффект близости, который возникает при записи источников звука на небольшом расстоянии.

Для правильной работы микрофона требуется подача фантомного питания +48 Вольт (стандарт IEC 61938). Вероятность повреждений Не подключайте микрофон к любым посторонним источникам питания, кроме источников фантомного питания (вход с фантомным питанием или внешний блок фантомного питания, соответствующий стандарту IEC), для этого используйте симметричный кабель с разъемами студийного класса, соответствующие стандарту IEC 268-

12. Это единственный способ сохранить работоспособность

микрофона и защитить его от поломок. Безопасность и обслуживание Вероятность повреждений Пожалуйста, убедитесь, что оборудование, к которому подключен ваш микрофон, соответствует правилам техники безопасности, действующим в вашей стране, и снабжено заземляющим проводом. Чистка микрофона После каждого использования протирайте микрофон сухой мягкой тканью и храните его в прочном кейсе или сумке. Технические характеристики

Изготовленный вручную конденсаторный капсюль с малой

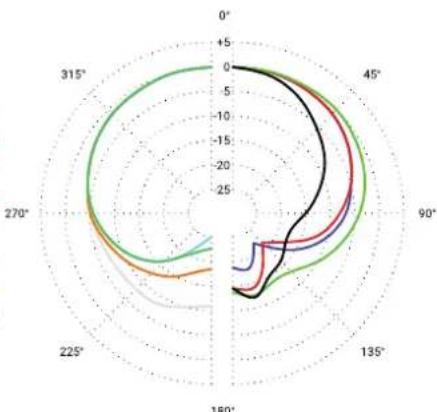

Диаграмма направленности

Частотный диапазон 20 – 20000 Гц22 Чувствительность 19 mV/Pa (-34.5 dBV) Макс. звуковое давление (0,5 THD) 136 / 156 дБ (при ослаблении 0/20 дБ) Эквивалентный уровень шума 16 дБ(A) Динамический диапазон 120 / 140 дБ (при ослаблении 0/20 дБ) Соотношение сигнал/шум 78 дБ Низкочастотный фильтр 80 Гц, 6 дБ/окт., переключаемый Переключатель чувствительности 20 дБ

48 Вольт по стандарту IEC 61938 Электрическое сопротивление <200 Ом Рекомендуемое сопротивление

>1 кОм Потребление тока

3-контактный разъём XLR

Диаметр: 23 мм Длина: 120 мм

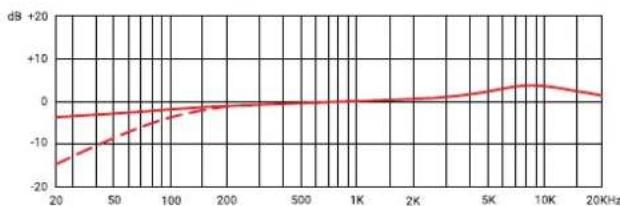

Частотный диапазон Диаграмма направленности
