MANUALE UTENTE sE7 SE Electronics

Congratulazioni! Vorremmo ringraziarti di cuore per aver scelto questo microfono sE! Questo manuale contiene alcune importanti istruzioni per impostare e utilizzare il tuo nuovo apparecchio. Si prega di spendere qualche minuto per leggere le istruzioni qui di seguito con attenzione. Ci auguriamo che ti piacerà utilizzare questo prodotto tanto quanto ci siamo divertiti noi a progettarlo e a costruirlo. Sinceramente, Il Team sE Breve descrizione sE7 è un microfono a condensatore di alta qualità destinato ad una vasta gamma di applicazioni in studio e live, dalla chitarra acustica al piano forte alla batteria per esempio. Con un design acustico ottimizzato, una circuiteria discreta di Classe A e un'uscita senza trasformatore, offre una qualità del suono chiara e naturale a tutte le frequenze, senza soffrire di alti frizzi o mancanza di punch a bassa frequenza. L'elettronica discreta e il pad di attenuazione commutabile garantiscono una gamma dinamica elevata, con capacità di gestione del livello di pressione sonora (SPL) elevata e componenti estremamente silenziosi. Il filtro passa-basso commutabile aiuta ad eliminare rumori e rumori di calpestio, e può anche compensare un eccesso di frequenze basse causate dall'effetto di prossimità. Ciò consente a sE7 di chiudere a microfono molti strumenti tra cui cabinet per chitarra elettrica, ottoni e batteria. La robusta scocca in metallo e gli alti standard costruttivi elevati lo rendono affidabile anche on the road, sui palchi in situazioni live e in ogni condizione di utilizzo. Contenuto della confezione La confezione dovrebbe contenere i seguenti elementi, se qualcosa dovesse mancare si prega di contattare il rivenditore dove è stato fatto l'acquisto: sE7 (singolo)

• supporto per asta microfonica (con adattatore)

• schermo antivento sE7 (coppia selezionata)

• 2x supporto per asta microfonica (con adattatori)

• 2x schermi antivento Controlli sE7 dispone di un PAD switch per attenuazione e uno per il filtro low cut. Switch Attenuazione Lo switch per l'Attenuazione è posizionato nella parte superiore nel retro del corpo del microfono. Una volta attivato, il segnale in ingresso viene attenuato di 20 dB in modo che si possano riprendere sorgenti ad elevata pressione sonora o a distanza molto ravvicinata, senza distorsione.12 L'utilizzo dello switch inoltre riduce la possibilità di saturare gli stadi di ingresso delle interfacce audio, dei mixer e dei preamplificatori microfonici. Interruttore Filtro Passa Alto Lo Switch Low-Cut è posizionato nella parte frontale a destra del microfono ed inserisce un filtro passa alto a 80Hz. Nella posizione superiore il filtro è inattivo, per una risposta in frequenza lineare. Il soffio del vento, le consonanti plosive, rumori dovuti al calpestio possono rovinare il segnale da registrare: attivando il filtro passa alto (low cut filter) vengono ridotti questo tipo di disturbi ed evitate distorsioni indesiderate. Inoltre, il filtro low cut è utile anche per minimizzare l'effetto prossimità quando si posiziona il microfono molto vicino alla sorgente. Alimentazione Per funzionare nelle condizioni ideali il microfono necessita di essere alimentato tramite phantom power con tensione di 48 Volts come da specifiche IEC 61938. Rischidi infortunio Non collegate il microfono ad alimentatori diversi da una sorgente di alimentazione phantom (ingresso con phantom power o alimentatore esterno standard IEC phantom), utilizzando un cavo bilanciato cablato secondo IEC 268-12. Questo è l'unico modo per garantire un funzionamento sicuro e affidabile. Sicurezza e manutenzione Rischio di danni Controllate sempre che il dispositivo al quale viene collegato il microfono risponda alle norme di sicurezza vigenti nel vostro paese e che sia dotato di una messa a terra. Pulizia del microfono Dopo ogni utilizzo, pulire il microfono con un panno morbido e asciutto e conservarlo in un astuccio adatto. Caratteristiche tecniche Capsula Capsula a condensatore realizzata a mano a diagramma stretto Pattern polare Cardioide Intervallo di frequenze 20 – 20,000 Hz Sensibilità 19 mV/Pa (-34.5 dBV) Max. SPL (0.5% THD) 136 / 156 dB SPL (0/20 dB Attenuation pad) Livello di rumore equivalente 16 dB(A) Range dinamico 120 / 140 dB (0/20 dB Attenuation pad) Rapporto segnale rumore 78 dB Filtro Lowcut 80 Hz, 6 dB/Oct, selezionabile13 Pad di attenuazione 20 dB, selezionabile Alimentazione 48 Volts secondo IEC 61938 Impedenza <200 Ohms Carico di impedenza consigliato >1k Ohms Consumo attuale

Connessione Connettore 3-pin maschio XLR Dimensioni Diametro: 23 mm (0.91 in.) Lunghezza: 120 mm (4.72 in.) Peso 128 g (4.52oz.)

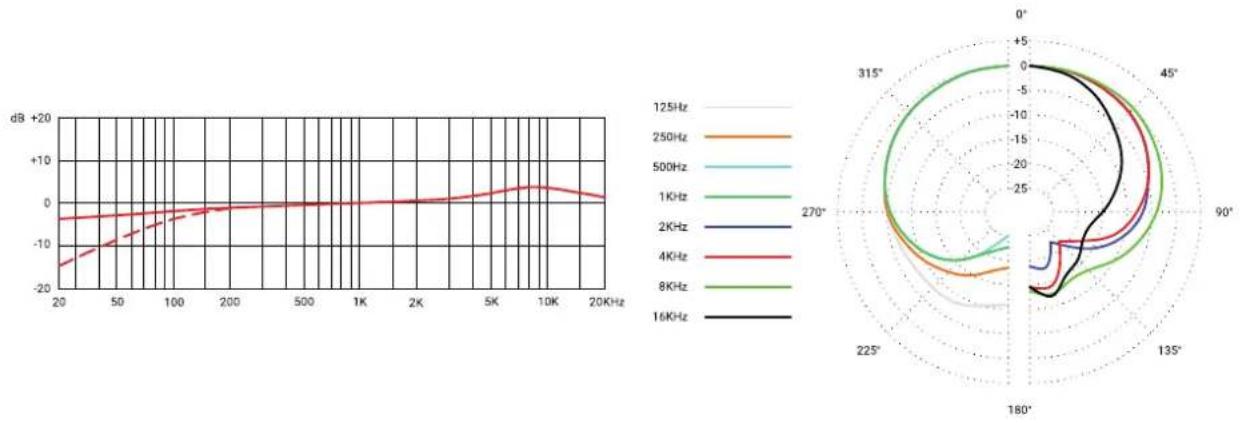

Risposta in frequenza Pattern Polare Supporto Nel caso in cui doveste riscontrare problemi o se avete domande riguardo al vostro prodotto sE, potete contattare il vostro rivenditore per un'assistenza immediata. Se è necessario un intervento tecnico più avanzato, sarà predisposto dal rivenditore. http://www.seelectronics.com/dealers Se avete ancora problemi di qualsiasi tipo non esitate a contattarci direttamente: http://www.seelectronics.com/contact-us Ricordatevi poi di registrare il vostro nuovo dispositivo per estendere la durata della garanzia a tre anni: http://www.seelectronics.com/registration Contatti Non esitate a contattarci: sE Electronics International, Inc. www.seelectronics.com 448 Ignacio Blvd, STE 411 [e-mail] Novato, CA 94949, USA I nostri distributori locali: http://www.seelectronics.com/contact-us Questo prodotto è conforme a tutte le norme elencate nella dichiarazione di conformità. Contattateci per una copia gratuita della dichiarazione di conformità. Le specifiche sono soggette a modifiche senza preavviso.14
