BEDIENUNGSANLEITUNG sE7 SE Electronics

Support In case you are experiencing any problems or have any questions regarding your sE product, please contact your dealer first for the fastest and more direct service. If an authorized service is required, it will be arranged by that dealer: http://www.seelectronics.com/dealers If you still have difficulties with support or assistance, please do not hesitate to contact us directly: http://www.seelectronics.com/contact-us Lastly, remember to register your new gear to extend your warranty to a full three years: http://www.seelectronics.com/registration Contact Feel free to contact us: sE Electronics International, Inc. www.seelectronics.com 448 Ignacio Blvd, STE 411 [e-mail] Novato, CA 94949 USA Our international distributors & sales representatives: http://www.seelectronics.com/contact-us This product conforms to the standards listed in the Declaration of Conformity. Please contact us if you want to order a free copy of the Declaration of Conformity. Technical data subject to change without notice.5 Bedienungsanleitung - DE Danke Wir möchten uns bei Dir herzlich bedanken, dass Du Dich für ein Mikrofon von sE Electronics entschieden hast. Diese Bedienungsanleitung beinhaltet wichtige Hinweise zur Inbetriebnahme und zur Anwendung des Produkts. Bitte nimm Dir daher kurz Zeit, diese Anleitung durchzulesen. Wir hoffen, dass Du mit dem Produkt genauso viel Spaß haben wirst, wie wir bei der Entwicklung sowie der sorgfältigen, händischen Fertigung mit viel Liebe zum Detail. Herzliche Grüße, Dein sE Team Kurzbeschreibung Das sE7 ist ein qualitativ hochwertiges Kondensatormikrofon in Back-Elektret-Technik, das sich für eine Vielzahl an Anwendungen im Studio und auf der Bühne eignet – von der Abnahme von Akustikgitarren und Klavier über Schlagzeug und Percussion bis hin zu anspruchsvollen Orchesteraufnahmen. Dank seiner hochwertigen Kapsel, der diskret aufgebauten Klasse-A- Schaltung und der transformatorlosen Ausgangsstufe bietet es ein natürliches Klangbild ohne Überzeichnung hoher Frequenzen oder zu schwachem Bassbereich. Die sorgfältig ausgewählten Bauteile der elektronischen Schaltung und das schaltbare Vorabschwächungsfilter ermöglichen einen hohen Dynamikbereich, garantieren die saubere Verarbeitung von sehr hohen Schalldrücken und bieten ein geringes Eigenrauschen. Das schaltbare Hochpassfilter unterdrückt niederfrequenten Störschall (zB Trittschall, Rumpel- oder Windgeräusche) und kompensiert die bei geringen Mikrofonierungsabständen auftretende Bassanhebung durch den Nahbesprechungseffekt. Dies ermöglicht auch die Nahfeld- Mikrofonierung von vielen Instrumenten wie zB elektrische Gitarren, Blechblasinstrumente und Schlagzeug. Hohe Zuverlässigkeit auch im anspruchsvollen Bühneneinsatz wird durch die robuste Konstruktion aus Metall und die hohen Produktionsstandards gewährleistet. Lieferumfang Bitte kontrolliere gleich nach dem Öffnen den Inhalt der Verpackung. Falls sie nicht vollständig ist, kontaktiere bitte Deinen sE Electronics Händler. Folgende Komponenten sollten enthalten sein: sE7 (Single)

• Mikrofonhalterung (mit Gewindeadapter)

• 2x Mikrofonhalterung (mit Gewindeadapter)

• 2x Windschutz Bedienelemente Das sE7 besitzt je einen Schalter für das Vorabschwächungsfilter und den Hochpassfilter. Vorabschwächungsfilter Der Schalter für das Vorabschwächungfilter befindet sich auf der linken Seite des Mikrofons. Ist er aktiviert, schwächt er das Signal von um 20 dB ab, um die Aufnahme von lauten Instrumenten bzw. Nahfeldmikrofonierung ohne Verzerrungen zu ermöglichen. Die6 Verwendung des Abschwächungsfilters verhindert auch die Übersteuerung von Eingangsstufen von Audiointerfaces, Mischpulten und Mikrofonvorverstärkern. Hochpassfilter Der Schalter für das Hochpassfilter befindet sich auf der rechten Seite des Mikrofons. Windgeräusche, Popplaute, Trittschall oder Rumpelgeräusche beeinträchtigen möglicherweise das Aufnahmesignal. Durch Betätigung des Schalters werden derartige Störsignale und daraus resultierende Verzerrungen verringert. Das Filter setzt beu 80 Hz ein. Zusätzlich verringert das Filter bei geringen Mikrofonierungsabständen auftretende Bassanhebung durch den Nahbesprechungseffekt. Stromversorgung Für eine einwandfreie Funktion wird eine Phantomspeisung mit 48V gemäß IEC 61938 benötigt. Beschädigungsgefahr Schließe das Mikrofon nur an geeignete Quellen (Eingang mit Phantomspeisung oder externe Speisung mit Phantomspeisung gemäß IEC Standard) mit erdfreien Anschluss und verwende ein symmetrisches Kabel mit Studiosteckverbinden IEC 268-12. Nur so kann eine einwandfreie Funktion gewährleistet werden. Sicherheit und Pflege Beschädigungsgefahr Bitte stelle sicher, dass die an das Mikrofon angeschlossenen Geräte die gültigen Sicherheitsbestimmungen erfüllen und mit einer Sicherheitserdung verbunden sind. Reinigung des Mikrofons Wir empfehlen das Mikrofon nach jedem Gebrauch mit einem trockenen, fusselfreien Tuch zu reinigen und es in einem soliden Koffer oder einem Mikrofonetui aufzubewahren. TechnischeDaten Kapsel 1/2” Kondensatorkapsel in Back-Elektret-Technik Richtcharakteristik Niere Übertragungsbereich 20 – 20.000 Hz Empfindlichkeit 19 mV/Pa (-34.5 dBV) Max. Schalldruck (0,5% Klirrfaktor) 136 / 156dB SPL (0/20 dB Abschwächungsfilter) Ersatzgeräuschpegel 16 dB(A) Dynamikbereich 120 / 140 dB (0/20 dB Abschwächungsfilter) Signal-Rausch-Verhältnis 78 dB(A)7 Hochpassfilter 80 Hz, 6 dB/Okt, schaltbar Abschwächungsfilter 20 dB, schaltbar Spannungsversorgung 48 Volt gemäß IEC 61938 Stromaufnahme

Ausgangsimpedanz <200 Ohm Empfohlene Lastimpedanz >1kOhm Anschluss 3poliger XLR Anschluss männlich Abmessungen Durchmesser: 23 mm (0,91 in.) Länge: 120 mm (4,72 in.) Gewicht 128 g (4,52 oz.)

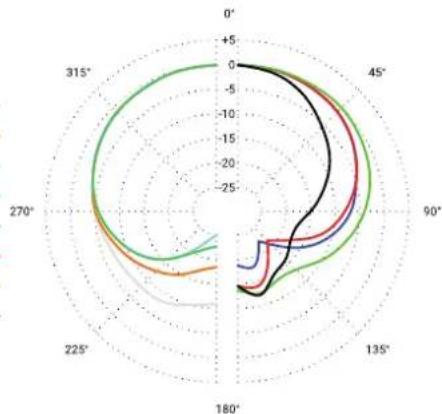

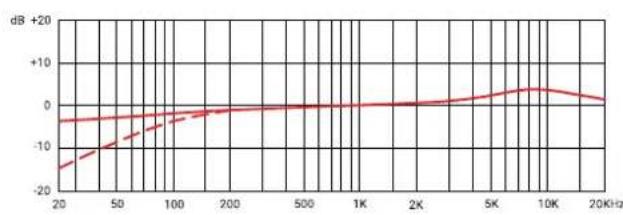

Frequenzgang Polardiagram Kundenservice Falls Du zu Deinem sE Mikrofon Fragen hast oder damit Probleme auftreten sollten, wende Dich für eine möglichst rasche Abwicklung bitte direkt an den Händler. Wenn eine technische Unterstützung erforderlich ist, wird diese durch den Händler angefordert: http://www.seelectronics.com/dealers Sollten dennoch Probleme beim Kundenservice auftreten, wende Dich bitte direkt an uns: http://www.seelectronics.com/contact-us Abschließend möchten wir Dich an die 3-Jahres-Garantie von sE Electronics erinnern. Bitte registriere Dich dazu hier: http://www.seelectronics.com/registration Kontakt So kannst Du mit uns direkten Kontakt aufnehmen: sE Electronics International, Inc. www.seelectronics.com 448 Ignacio Blvd, STE 411 [e-mail] Novato, CA 94949 USA Unsere internationalen Distributoren und Handelsvertreter: http://www.seelectronics.com/contact-us Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Du kannst die Konformitätserklärung gerne bei uns kostenlos anfordern. Technische Änderungen vorbehalten.11
