Тип продукта	Цветной ЖК-монитор
Марка	NEC
Модель	MultiSync LCD1970GX
Размер экрана	19 дюймов (48 см) по диагонали
Нативное разрешение	1280 x 1024
Вес (с подставкой)	максимум 5,4 кг
Питание	220-240 В переменного тока, 50/60 Гц
Разъемы	Вход DVI-D (цифровой), вход D-Sub 15 контактов (аналоговый), 1 порт USB upstream (тип B), 2 порта USB downstream (тип A)
Эргономические функции	Наклон (30°), поворот, регулировка по высоте, кабельный канал
Функции изображения	Экранный менеджер (OSM), динамический визуальный режим (DV), автоматическая настройка, цветовые предустановки (sRGB, NATIVE, R/G/B)
Безопасность	Выключатель на отпуск, таймер выключения, блокировка OSM, соответствие CE
Очистка	Экран: мягкая сухая ткань; корпус: мягкая ткань с разбавленным мягким моющим средством
Совместимость VESA	100 x 100 мм (для крепления на кронштейн или подставку)
Комплектация	Монитор с подставкой, кабель питания, видеокабель D-Sub, кабель USB, кабельный канал, CD-ROM с руководством

Часто задаваемые вопросы - MultiSync LCD1970GX NEC

Какое оптимальное разрешение монитора NEC MultiSync LCD1970GX?

Нативное (оптимальное) разрешение составляет 1280 x 1024 пикселей. Для идеального отображения установите на компьютере это разрешение.

Как чистить ЖК-экран, не повредив его?

Используйте мягкую сухую ткань для удаления пыли. Избегайте любых химических средств, спирта или средств для чистки стекол. При необходимости слегка увлажните ткань водой. Не трите и не давите на экран.

Можно ли установить монитор на шарнирный кронштейн?

Да, монитор совместим со стандартом VESA 100x100 мм. Снимите оригинальную подставку и закрепите кронштейн на задней панели монитора с помощью 4 винтов. Максимальный вес ЖК-монитора: 5,4 кг.

Как отрегулировать высоту и наклон экрана?

Поместите руки по бокам монитора. Для регулировки высоты поднимите или опустите экран. Для наклона поверните экран вперед или назад (до 30°). Действуйте осторожно.

Что делать, если экран остается черным и не включается?

Сначала проверьте выключатель на отпуск на задней панели монитора: он должен быть в положении ВКЛ. Убедитесь, что кабель питания надежно подключен и розетка работает. Затем нажмите кнопку питания спереди.

Как заблокировать элементы управления OSM, чтобы предотвратить случайные изменения?

Одновременно удерживайте кнопки SELECT и > (вправо) в течение нескольких секунд. Сообщение подтвердит блокировку. Для разблокировки удерживайте SELECT и < (влево).

Как сбросить все настройки до заводских значений?

В меню OSM выберите Инструменты > Заводская предустановка и удерживайте кнопку RESET несколько секунд. Вы также можете сбросить отдельную настройку, выбрав ее и нажав RESET.

Какие кабели поставляются с монитором?

В упаковку входят: кабель питания, видеокабель Mini-D-SUB 15 контактов, кабель USB и кабельный канал. Кабель DVI не входит в комплект.

Можно ли подключить компьютер Macintosh?

Да, но может потребоваться адаптер кабеля для Macintosh (не входит в комплект). Некоторые современные Mac не нуждаются в нем. Подключите адаптер между Mac и кабелем D-Sub.

Как избежать остаточного изображения (призрачного изображения) на ЖК-экране?

Избегайте отображения неподвижных изображений в течение длительного времени. Используйте анимированную заставку или выключайте монитор, когда он не используется. Если остаточное изображение появилось, выключите монитор на время, равное времени отображения.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MultiSync LCD1970GX NEC

Руководство пользователя

Kullanıcı Klavuzu

NEC

Предупреждение, Внимание ..... Русский-1

Заявление ...... Русский-1

Содержимое ...... Русский-2

Краткое руководство

по началу работы ...... Русский-3

Органы управления...... Русский-7

Рекомендации по эксплуатации .... Русский-9

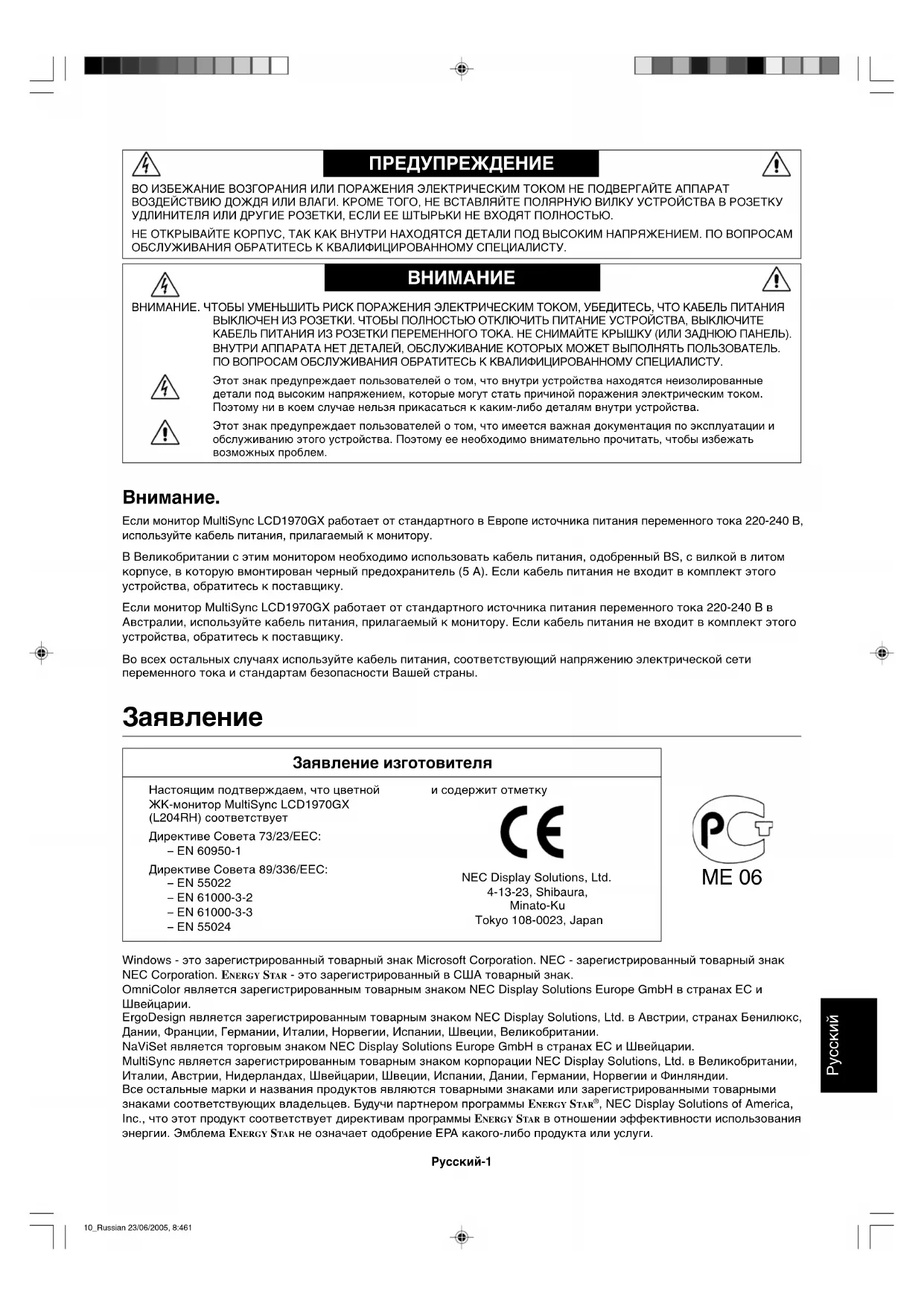

ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ АППАРАТ ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ. КРОМЕ ТОГО, НЕ ВСТАВЛЯЙТЕ ПОЛЯРНУЮ ВИЛКУ УСТРОЙСТВА В РОЗЕТКУ УДЛИНИТЕЛЯ ИЛИ ДРУГИЕ РОЗЕТКИ, ЕСЛИ ЕЕ ШТЫРЬКИ НЕ ВХОДЯТ ПОЛНОСТЬЮ.

НЕ ОТКРЫВАЙТЕ КОРПУС, ТАК КАК ВНУТРИ НАХОДЯТСЯ ДЕТАЛИ ПОД ВЫСОКИМ НАПРЯЖЕНИЕМ. ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

ВНИМАНИЕ

ВНИМАНИЕ. ЧТОБЫ УМЕНЬШИТЬ РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, УБЕДИТЕСЬ, ЧТО КАБЕЛЬ ПИТАНИЯ ВЫКЛЮЧЕН ИЗ РОЗЕТКИ. ЧТОБЫ ПОЛНОСТЬЮ ОТКЛЮЧИТЬ ПИТАНИЕ УСТРОЙСТВА, ВЫКЛЮЧИТЕ КАБЕЛЬ ПИТАНИЯ ИЗ РОЗЕТКИ ПЕРЕМЕННОГО ТОКА. НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ АППАРАТА НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАНИЕ КОТОРЫХ МОЖЕТ ВЫПОЛНЯТЬ ПОЛЬЗОВАТЕЛЬ. ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

Этот знак предупреждает пользователей о том, что внутри устройства находятся неизолированные детали под высоким напряжением, которые могут стать причиной поражения электрическим током. Поэтому ни в коем случае нельзя прикасаться к каким-либо деталям внутри устройства.

Этот знак предупреждает пользователей о том, что имеется важная документация по эксплуатации и обслуживанию этого устройства. Поэтому ее необходимо внимательно прочитать, чтобы избежать возможных проблем.

Внимание.

Если монитор MultiSync LCD1970GX работает от стандартного в Европе источника питания переменного тока 220-240 В, используйте кабель питания, прилагаемый к монитору.

В Великобритании с этим монитором необходимо использовать кабель питания, одобренный BS, с вилкой в литом корпусе, в которую вмонтирован черный предохранитель (5 А). Если кабель питания не входит в комплект этого устройства, обратитесь к поставщику.

Если монитор MultiSync LCD1970GX работает от стандартного источника питания переменного тока 220-240 В в Австралии, используйте кабель питания, прилагаемый к монитору. Если кабель питания не входит в комплект этого устройства, обратитесь к поставщику.

Во всех остальных случаях используйте кабель питания, соответствующий напряжению электрической сети переменного тока и стандартам безопасности Вашей страны.

Заявление

Заявление изготовителя

Настоящим подтверждаем, что цветной

ЖК-монитор MultiSync LCD1970GX

(L204RH) соответствует

Директиве Совета 73/23/EEC:

- EN 60950-1

Директиве Совета 89/336/EEC:

- EN 55022

- EN 61000-3-2

- EN 61000-3-3

- EN 55024

и содержит отметку

Windows - это зарегистрированный товарный знак Microsoft Corporation. NEC - зарегистрированный товарный знак NEC Corporation. ENERGY STAR - это зарегистрированный в США товарный знак.

OmniColor является зарегистрированным товарным знаком NEC Display Solutions Europe GmbH в странах EC и Швейцарии.

ErgoDesign является зарегистрированным товарным знаком NEC Display Solutions, Ltd. в Австрии, странах Бенилюкс, Дании, Франции, Германии, Италии, Норвегии, Испании, Швеции, Великобритании.

NaViSet является торговым знаком NEC Display Solutions Europe GmbH в странах ЕС и Швейцарии.

MultiSync является зарегистрированным товарным знаком корпорации NEC Display Solutions, Ltd. в Великобритании, Италии, Австрии, Нидерландах, Швейцарии, Швеции, Испании, Дании, Германии, Норвегии и Финляндии.

Все остальные марки и названия продуктов являются товарными знаками или зарегистрированными товарными знаками соответствующих владельцев. Будучи партнером программы ENERGY STAR ^® , NEC Display Solutions of America, Inc., что этот продукт соответствует директивам программы ENERGY STAR в отношении эффективности использования энергии. Эмблема ENERGY STAR не означает одобрение EPA какого-либо продукта или услуги.

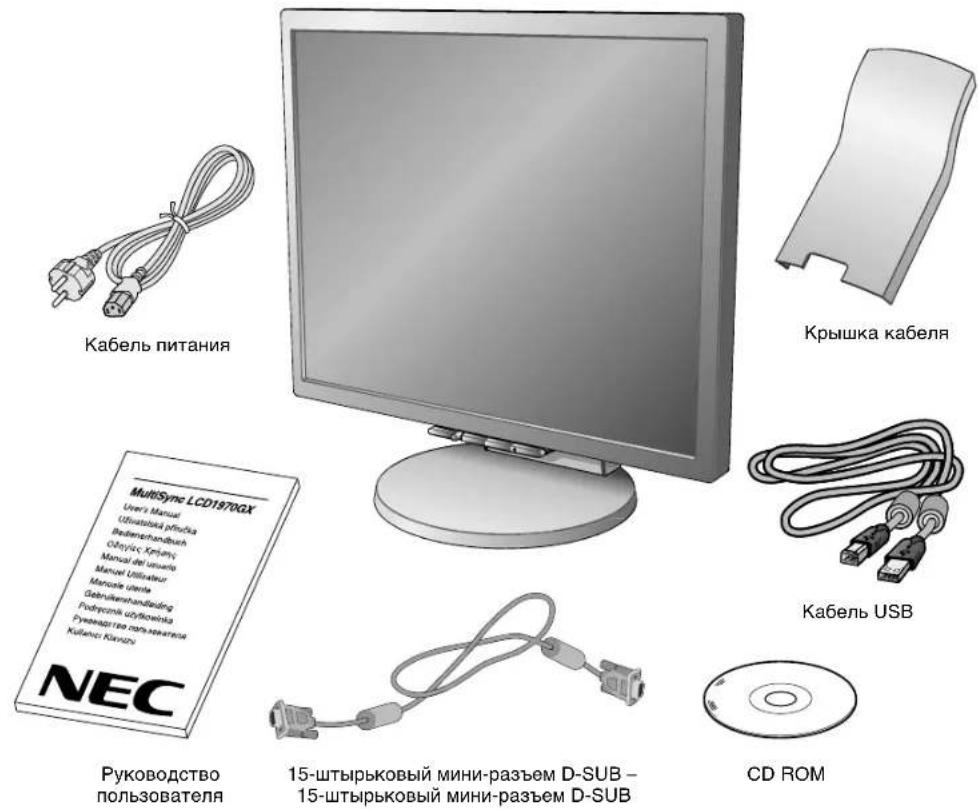

Содержимое

В упаковочной коробке* нового монитора NEC MultiSync LCD должно быть следующее:

• ЖК-монитор MultiSync LCD с подставкой для регулировки наклона/поворота/высоты
  • Кабель питания
• Крышка кабеля
• Кабель видеосигнала (15-штырьковый мини-разъем D-SUB – 15-штырьковый мини-разъем D-SUB)
• Кабель USB
• Руководство пользователя
• CD ROM (содержащий полное руководство пользователя в формате PDF).

Для просмотра руководства пользователя необходимо, чтобы на ПК была установлена программа Acrobat Reader версии 4.0 или последующей.

Кабель питания MultiSync LCD1970X User's Manual Udualabasik pifinika Bakienhandbuch Oblityk, Xpinyi Manual de usante Manual Utilisateur Mancoie Utile Gebruikenshandding Podrscink obfboxinka Руководство пальника Kaileno Kianano NEC Руководство пользователя 15-штырьковый мини-разъем D-SUB – 15-штырьковый мини-разъем D-SUB Крышка кабеля Кабель USB CD ROM

ПРИМЕЧАНИЕ. Монитор может быть оборудован дополнительными колонками — MultiSync Soundbar. За дополнительной информацией обращайтесь к поставщику или посетите наш сайт http://www.nec-display-solutions.com

* Обязательно сохраните коробку и упаковочный материал для транспортировки или перевозки монитора.

Русский-2

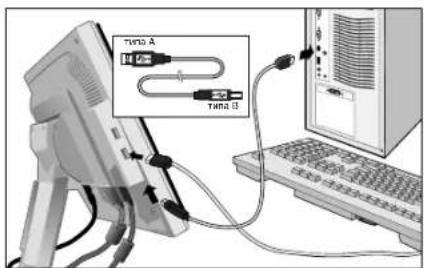

Краткое руководство по началу работы

Чтобы подключить ЖК-монитор MultiSync к системе, выполните следующие действия:

1. Отключите питание компьютера.

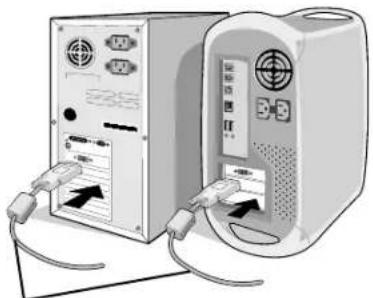

2. Для компьютера PC или Macintosh с цифровым выходом DVI: Подключите кабель видеосигнала DVI (не входит в комплект поставки) к разъему платы видеоадаптера в компьютере (Рисунок А.1). Затяните все винты. Для компьютера PC с аналоговым выходом: Подключите 15-штырьковый мини-разъем кабеля видеосигнала D-SUB к разъему платы видеоадаптера в компьютере (Рисунок А.2). Затяните все винты.

Для компьютера Macintosh: Подключите кабель с адаптером для Macintosh к разъему на компьютере, затем подсоедините кабель видеосигнала с 15-штырьковым мини-разъемом D-SUB к кабелю с адаптером для Macintosh (Рисунок В.1). Затяните все винты.

Кабель видеосигнала DVI (не входит в комплект)
Рисунок А.1 Рисунок В.1

Адаптер кабеля
для Macintosh
(не входит в комплект)

ПРИМЕЧАНИЕ. Для некоторых компьютеров Macintosh кабель с адаптером не требуется.

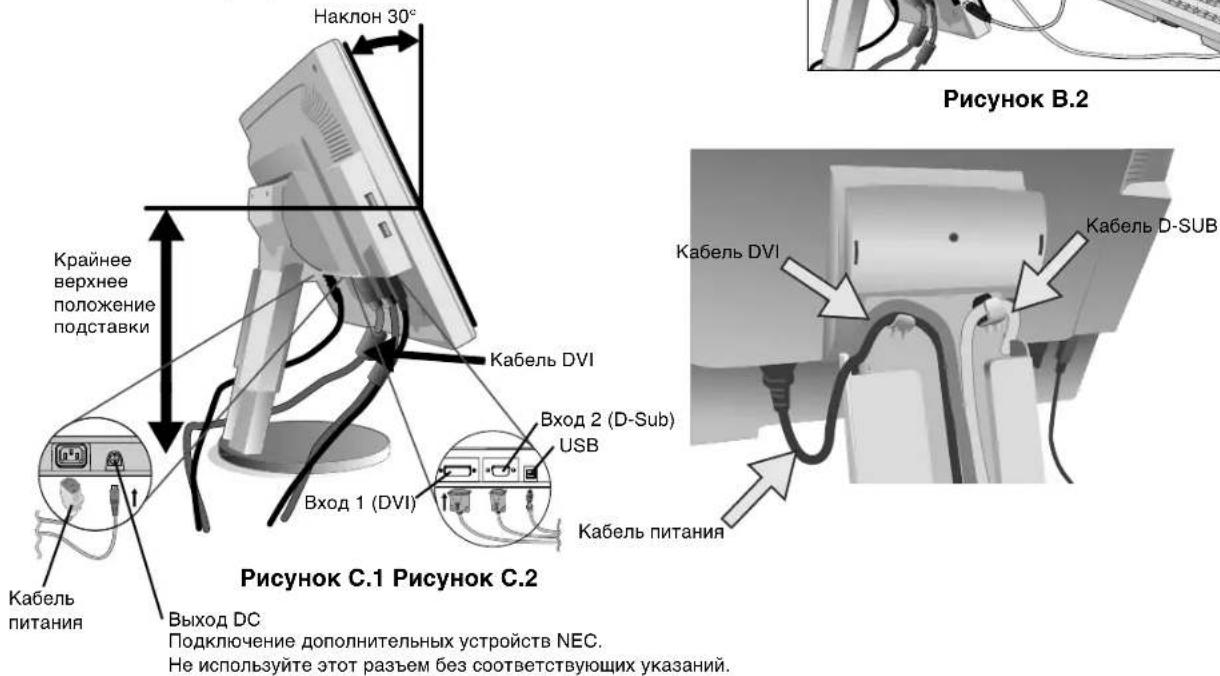

1. Возьмите монитор с двух сторон и установите ЖК-панель в самое верхнее положение с углом наклона 30 градусов (Рисунок С.1).
2. Подключите все кабели к соответствующим разъемам (Рисунок С.1). С помощью кабеля USB подключите разъем типа В к входному порту USB с правой стороны монитора, а разъем типа А — к выходному порту компьютера (Рисунок В.2). Если применяется кабель от устройства USB, используйте один из выходных портов на боковой панели монитора.
3. Поместите кабель питания в специальный кабельный канал, обозначенный на рисунке С.2.
4. Поместите сигнальный кабель D-Sub в специальный кабельный канал, обозначенный на рисунке C.2.
5. Поместите кабель видеосигнала DVI в специальный кабельный канал, обозначенный на рисунке C.2.

TNT30 A TNT31 B

Наклон 30° Крайнее верхнее положение подставки Кабель DVI Вход 1 (DVI) Вход 2 (D-Sub) USB Кабель DVI Кабель D-SUB Кабель питания Выход DC Подключение дополнительных устройств NEC. Не используйте этот разъем без соответствующих указаний. Рисунок B.2 Рисунок C.1 Рисунок C.2

Русский-3

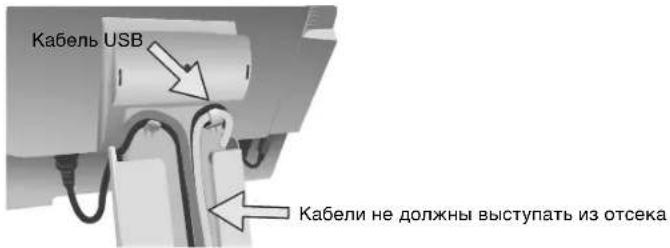

1. Убедитесь, что кабели уложены правильно и не выступают из отсека (Рисунок С.3).

Кабель USB Кабели не должны выступать из отсека

Рисунок С.3

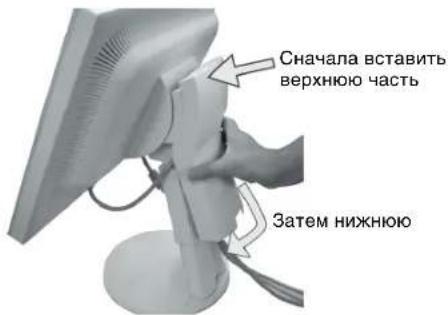

1. Плотно прижмите кабели и установите крышку отсека распределения кабелей на подставке (Рисунок D.1). Чтобы снять крышку кабельного отсека, поднимите ее, как показано на рисунке D.2.

Сначала вставить верхнюю часть Затем нижнюю

1. Подключите кабель питания к розетке электропитания (Рисунок Е.1).

ПРИМЕЧАНИЕ. Если вам не удается снять крышку кабельного отсека, нажмите на нижнюю выемку и сдвиньте крышку вверх, как показано на рисунок Е.2.

ПРИМЕЧАНИЕ. Чтобы правильно подобрать кабель питания переменного тока, см. раздел Внимание данного руководства.

1. Выключатель с обратной стороны монитора должен быть включен (Рисунок Е.1). Включите монитор с помощью кнопки питания на передней панели и компьютер.

ПРИМЕЧАНИЕ. Выключатель включает и отключает питание. Если этот выключатель находится в положении ВЫКЛ., то монитор нельзя включить с помощью кнопки на передней панели. НЕ СЛЕДУЕТ часто переключать этот выключатель.

1. Функция бесконтактной настройки No-Touch Auto Adjust автоматически устанавливает оптимальные параметры при первоначальной настройке монитора, включая большинство параметров синхронизации. Для дальнейших настроек используйте следующие параметры экранного меню:

2. Auto Adjust Contrast (Автоматическая настройка контраста) (только аналоговый вход)
   • Auto Adjust (Автонастройка) (только аналоговый вход)

Полное описание этих параметров экранного меню см. в разделе Органы управления данного Руководства пользователя.

ПРИМЕЧАНИЕ. В случае каких-либо неполадок обращайтесь к разделу Устранение неисправностей данного Руководства пользователя.

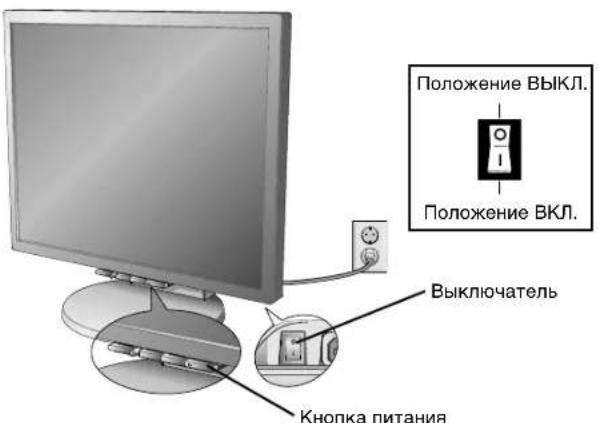

Положение ВЫКЛ. Положение ВКЛ. Выключатель Кнопка питания

Рисунок Е.1

Рисунок Е.2
Русский-4

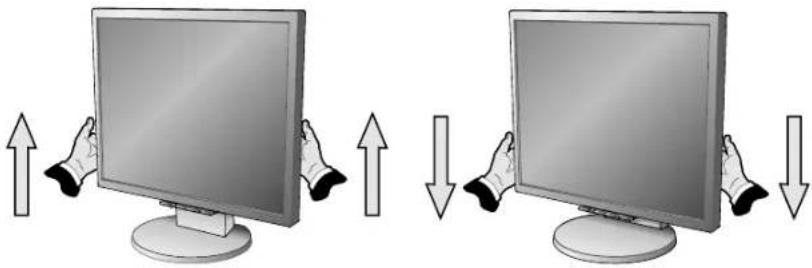

Подъем и опускание экрана монитора

Монитор можно поднимать и опускать. Чтобы поднять или опустить экран, возьмите монитор с двух сторон и поднимите или опустите его на нужную высоту (Рисунок RL.1).

ПРИМЕЧАНИЕ. Соблюдайте осторожность при подъеме и опускании экрана монитора.

Установите необходимый наклон экрана монитора, придерживая его руками с обеих сторон (Рисунок TS.1).

ПРИМЕЧАНИЕ. Соблюдайте осторожность при наклоне и вращении экрана.

Отсоединение подставки монитора перед установкой

Чтобы подготовить монитор к установке в другом положении:

1. Возьмите монитор с двух сторон и установите его в самое верхнее положение. Снимите крышку кабельного отсека (Рисунок S.1).

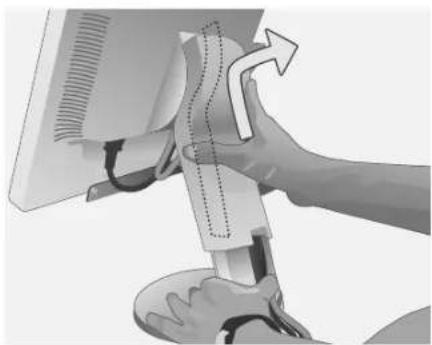

ПРИМЕЧАНИЕ. Если вам не удается снять крышку кабельного отсека, нажмите на нижнюю выемку и сдвиньте крышку вверх, как показано на рисунке.

1. Отсоедините все кабели.

2. Положите монитор экраном вниз на поверхность, которая не поцарапает экран (Рисунок S.2).

ПРИМЕЧАНИЕ. Будьте внимательны: когда лицевая панель монитора обращена вниз, при неосторожном обращении можно повредить кнопки на панели.

1. Отверните 2 верхних винта, с помощью которых монитор крепится к подставке (Рисунок S.2).

я к подставке (Рисунок S.2).

Русский-5

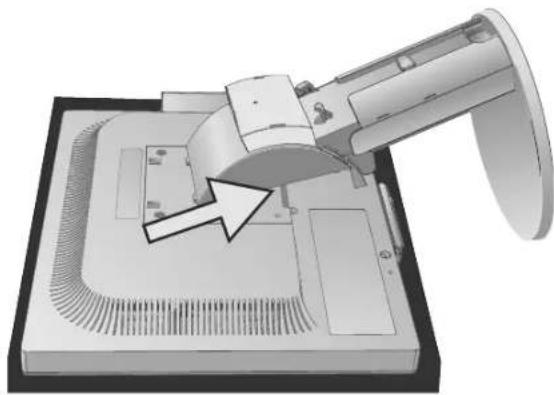

1. Поднимите подставку, чтобы она вышла из верхних пазов, и снимите ее (Рисунок S.3).
2. Отверните 2 винта в верхней части монитора (Рисунок S.4) Теперь монитор готов к установке в другом положении.
3. Подключите кабели к разъемам на задней панели монитора.
4. Чтобы снова установить подставку, повторите всю процедуру в обратном порядке.

ПРИМЕЧАНИЕ. Другие используемые подставки или кронштейны должны соответствовать стандарту VESA. Соблюдайте осторожность при снятии подставки.

Установка на подвижный кронштейн

Данный ЖК-монитор может быть установлен на подвижный кронштейн. Чтобы установить монитор на кронштейн:

1. Чтобы снять подставку, выполните действия, описанные в разделе "Отсоединение подставки монитора перед установкой".
2. Прикрепите кронштейн к монитору с помощью 4 винтов, которые остались после снятия подставки (Рисунок F.1).

ПРИМЕЧАНИЕ. ЖК-монитор следует использовать только с предназначенным для него кронштейном (например, стандарта GS). В целях соблюдения правил безопасности монитор следует устанавливать на кронштейне, обеспечивающем необходимую устойчивость с учетом веса монитора.

Толщина кронштейна (рычага) 2,0-3,2 мм 4 винта (4М) (макс. глубина: 8,5 мм) 100 мм 100 мм Вес монитора в сборке: 5,4 кг (максимум)

Рисунок F.1

Русский-6

Органы управления

Кнопки управления Экранного меню на передней панели монитора выполняют следующие функции:

Чтобы войти в экранное меню, нажмите любую из кнопок управления (MENU/EXIT, влево, вправо, вверх, вниз).

Чтобы изменить тип входного сигнала, нажмите кнопку SELECT (ВЫБОР).

Для выбора DV MODE (РЕЖИМ DV) нажмите кнопку "RESET/DV MODE" (СБРОС/РЕЖИМ DV).

ПРИМЕЧАНИЕ. Чтобы изменить тип входного сигнала, необходимо закрыть экранное меню.

MENU/EXIT

SELECT/1←2

RESET/DV MODE

○

●

Кнопка

MENU/EXIT (MEHIO/BYIXOD)

Меню

Войдите в главное экранное меню. Выход из меню настройки параметров. Выход в главное экранное меню.

Четырехпозиционная навигационная кнопка

Вправо

ВлевоВверх

Вниз

Влево/вправо

Перемещение выделенной области влево/вправо для выбора одного из параметров меню. Перемещение полосы индикатора влево/вправо для увеличения или уменьшения значения настройки. Настройка яркости напрямую, если функция "ГОРЯЧАЯ КЛАВИША" включена (ВКЛ.). Вход в экранное меню, если функция "ГОРЯЧАЯ КЛАВИША" выключена (ВЫКЛ.).

Вниз/вверх

Перемещение выделенной области вниз/вверх для выбора одного из параметров. Настройка контраста напрямую, если функция "ГОРЯЧАЯ КЛАВИША" включена (ВКЛ.). Вход в экранное меню, если функция "ГОРЯЧАЯ КЛАВИША" выключена (ВЫКЛ.).

SELECT

Выбранная функция Автонастройки. Вход в подменю экранного меню. Возврат выделенного параметра к значению, установленному на заводе. Переход в режим DV.

RESET/DV MODE

ПРИМЕЧАНИЕ. При нажатии кнопки RESET (СБРОС) в главном меню или подменю появляется предупреждающее сообщение, которое позволяет отменить функцию сброса нажатием кнопки MENU/EXIT (МЕНЮ/ВЫХОД).

Настройка яркости/контраста

ЯРКОСТЬ

Настройка общей яркости изображения и фона экрана.

KOHTPACT

Настройка яркости изображения по отношению к фону.

РЕЖИМ DV

Режим движущегося изображения (DV) позволяет выбирать необходимые настройки для просмотра изображений, видео и т.д.

АВТОКОНТРАСТ (только аналоговый вход)

Автоматическая настройка оптимальных параметров изображения.

Автонастройка (только аналоговый вход)

Автоматическая настройка параметров изображения: положения, размера по горизонтали и четкости.

Параметры положения изображения (только аналоговый вход)

ВЛЕВО/ВПРАВО

Регулируется положение изображения на экране ЖК-монитора по горизонтали.

ВНИЗ/ВВЕРХ

Регулируется положение изображения на экране ЖК-монитора по вертикали.

ПО ГОРИЗОНТАЛИ

Уменьшением или увеличением значения этого параметра регулируется размер изображения по горизонтали.

TOЧНО

Увеличением или уменьшением значения этого параметра регулируется фокусировка, четкость и устойчивость изображения.

Русский-7

Системы регулировки цвета

Системы регулировки цвета: С помощью шести заданных наборов параметров можно выбрать подходящую настройку цветового баланса (заданные палитры цветов sRBG и ИСХОДНЫЙ являются стандартными и не могут быть изменены).

R,G,B: Увеличение или уменьшение цветовых составляющих (красного, зеленого или синего), при выборе соответствующего цвета. Вносимые изменения отображаются непосредственно на экране, а направление (в сторону увеличения или уменьшения) показано с помощью полосы индикатора.

ИСХОДНЫЙ: Исходный цветовой баланс, представленный на ЖК-панели, который нельзя регулировать.

sRGB: Режим sRGB кардинально улучшает точность передачи цвета на рабочем столе, благодаря использованию единого стандартного цветового пространства RGB. С помощью этой среды поддержки цвета оператор может легко и уверенно задавать цветовой баланс, не тратя дополнительных усилий на дальнейшую настройку цвета, в обычных условиях эксплуатации.

Инструменты

ТАЙМЕР ВЫКЛЮЧЕНИЯ: Монитор автоматически отключается по истечении заданного пользователем интервала времени.

ГОРЯЧАЯ КЛАВИША: Яркость и контрастность можно регулировать напрямую, не прибегая к меню. Когда эта функция активирована (значение ВКЛ.), яркость можно настраивать с помощью кнопок "влево" или "вправо", а контрастность — с помощью кнопок "вверх" или "вниз" при отключенном экранном меню.

ЗАВОДСКИЕ НАСТРОЙКИ: Выбор параметра заводских настроек позволяет выполнить возврат всех параметров экранного меню к значениям, установленным на заводе. Для этого необходимо в течение нескольких секунд удерживать нажатой кнопку RESET (СБРОС). Отдельные настройки можно сбросить, выделив их и нажав кнопку RESET.

Инструменты экранного меню

ЯЗЫК: Экранные меню настройки параметров переведены на восемь языков.

МЕНЮ - ВЛЕВО/ВПРАВО: Можно выбрать, в каком месте экрана (по горизонтали) должно отображаться меню настройки параметров.

МЕНЮ - ВНИЗ/ВВЕРХ: Можно выбрать, в каком месте экрана (по вертикали) должно отображаться меню настройки параметров.

Выход из éкр. меню: Меню настройки параметров будет оставаться на экране, пока оно используется. В подменю "Выход из éкр. меню" можно выбрать время ожидания после последнего нажатия кнопки до закрытия меню настройки параметров.

Блокировка экр. меню: С помощью этого параметра можно полностью блокировать доступ ко всем функциям меню настройки параметров, кроме яркости и контраста. При попытке активизации параметров в режиме блокировки появится сообщение, указывающее, что параметры меню заблокированы. Чтобы включить функцию блокировки меню, нажмите кнопку SELECT, затем кнопку "вправо" и удерживайте обе кнопки нажатыми. Для отключения блокировки меню войдите в меню и нажмите кнопку SELECT, затем "влево" и удерживайте обе кнопки нажатыми.

УВЕДОМЛ. О РАЗРЕШЕНИИ: Оптимальным разрешением является 1024 x 1280. Если функция активирована (значение ВКЛ.), через 30 секунд на экране появляется сообщение о том, что параметр разрешения отличается от 1024 x 1280.

Информация

В информационном меню отображаются текущие показатели типа входного сигнала, разрешения экрана, частоты горизонтальной и вертикальной развертки и полярности монитора. Также в этом меню указаны модель и серийный номер монитора.

Предупреждение OSM

Меню предупреждения OSM исчезают при нажатии кнопки Exit.

НЕТ СИГНАЛА: Эта функция выдает предупреждение при отсутствии синхронизации по горизонтали или по вертикали. Окно НЕТ СИГНАЛА появляется при включении питания или изменении входного сигнала.

УВЕДОМЛ. О РАЗРЕШЕНИИ: Эта функция выдает предупреждение о необходимости использования оптимизированного разрешения. Окно УВЕДОМЛ. О РАЗРЕШЕНИИ появляется при включении питания, изменении входного сигнала, неправильном разрешении видеосигнала. Эту функцию можно отключить в Экранного меню.

ВНЕ ДИАПАЗОНА: Если входной сигнал имеет неподдерживаемую синхронизацию, а также в случае неправильной синхронизации видеосигнала появляется меню ВНЕ ДИАПАЗОНА.

Русский-8

Рекомендации по эксплуатации

Техника безопасности и техническое обслуживание

ПРИ УСТАНОВКЕ И ИСПОЛЬЗОВАНИИ ЦВЕТНОГО МОНИТОРА MULTISYNC LCD ДЛЯ ЕГО ОПТИМАЛЬНОЙ РАБОТЫ СОБЛЮДАЙТЕ СЛЕДУЮЩЕЕ:

• НЕ ВСКРЫВАЙТЕ МОНИТОР. Внутри аппарата нет деталей, которые может ремонтировать пользователь, поэтому открытие и снятие корпуса может привести к опасному поражению электрическим током и другим травмам. Любое техническое обслуживание должен выполнять квалифицированный специалист.
• Не допускайте попадания жидкостей внутрь корпуса или использования монитора рядом с водой.
• Не вставляйте никакие предметы в отверстия в корпусе, так как они могут соприкасаться с деталями под высоким напряжением, что может быть опасно или привести к летальному исходу, или вызвать поражение электрическим током, возгорание или неисправность аппарата.
• Не кладите тяжелые предметы на кабель питания. Повреждение кабеля может привести к поражению электрическим током или возгоранию.
• Не ставьте этот аппарат на тележку, подставку или стол с наклонной или неустойчивой поверхностью, так как монитор может упасть, что приведет к его серьезному повреждению.
• Не кладите какие-либо предметы на монитор и не используйте его вне помещения.
• Люминесцентная лампа, установленная внутри ЖКД монитора, содержит ртуть. Следуйте инструкциям или правилам, действующим на Вашей территории, при утилизации этой лампы.
• Не перегибайте кабель питания.
• Не используйте монитор при повышенной температуре, влажности или в местах, где скапливается пыль и маслянистые вещества.
• Не закрывайте вентиляционное отверстие на мониторе.

В случае возникновения следующих ситуаций немедленно отключите кабель питания монитора из электрической розетки и вызовите квалифицированного специалиста:

• Если поврежден кабель питания или вилка.
• Если в монитор попала жидкость или какие-либо предметы.
• Если монитор попал под дождь или в воду.
• При падении монитора или повреждении корпуса.
• Если монитор не работает должным образом при выполнении инструкций по эксплуатации.
• Если разбилось стекло, соблюдайте осторожность.
• Если монитор или стекло разобьется, не прикасайтесь к жидкому кристаллу и соблюдайте осторожность.

ВНИМАНИЕ

• Обеспечьте необходимое свободное пространство вокруг монитора для вентиляции и правильного рассеивания тепла. Не закрывайте вентиляционные отверстия и не размещайте монитор в непосредственной близости от батарей отопления и других источников тепла. Не кладите ничего на монитор.
• Кабель питания является основным средством для отключения системы от источника питания. Монитор необходимо устанавливать рядом с легкодоступным источником питания.
• Соблюдайте осторожность при перевозке. Сохраните упаковку на случай перевозки.

- Эффекты послесвечения: Имейте в виду, что при работе ЖК-мониторов возможно возникновение такого явления, как послесвечение. Эффект послесвечения проявляется в том, что на экраки`монитора сохраняется остаточный след предыдущего изображения. В отличие от мониторов с электронно-лучевыми трубками, на ЖК-мониторах эффект послесвечения обратим, но, тем не менее, следует избегать вывода на экран неподвижного изображения в течение длительного времени. Чтобы ослабить эффект послесвечения, выключите монитор на время, в течение которого на экран выводилось предыдущее изображение. Например, если изображение на мониторе не менялось в течение одного часа, и после него сохранился остаточный след, для удаления этого изображения монитор следует отключить на один час.

ПРИМЕЧАНИЕ. Как и для всех персональных дисплеев, компания NEC DISPLAY SOLUTIONS рекомендует выводить на экран подвижные изображения и использовать динамические экранные заставки, включающиеся через определенный промежуток времени при отсутствии изменений на экране, или выключать монитор на время, пока он не используется.

ПРАВИЛЬНОЕ РАЗМЕЩЕНИЕ И РЕГУЛИРОВКА МОНИТОРА СНИЖАЕТ УТОМЛЕНИЕ ГЛАЗ, ПЛЕЧ И ШЕИ. ПРИ РАЗМЕЩЕНИИ МОНИТОРА ВЫПОЛНЯЙТЕ СЛЕДУЮЩИЕ УСЛОВИЯ:

• Для оптимальной работы монитора дайте ему прогреться в течение 20 минут.
• Отрегулируйте высоту монитора, чтобы верхний край экрана находился немного ниже уровня глаз. Если смотреть на центр монитора, взгляд должен быть направлен немного вниз.
• Устанавливайте монитор так, чтобы экран находился не ближе 40 см и не дальше 70 см от глаз. Оптимальное расстояние - 50 см.
• Давайте глазам отдых, периодически фокусируя взгляд на предмете, находящемся на расстоянии не менее 6 м. Чаще моргайте.
• Располагайте монитор под углом 90° к окнам и другим источникам света, чтобы уменьшить блики и отражения. Отрегулируйте наклон монитора так, чтобы свет потолочных светильников не отражался на экране.

- Если отражаемый свет затрудняет просмотр изображения, используйте антибликовый фильтр.

- Отрегулируйте яркость и контрастность монитора для удобства просмотра.

- Используйте держатели документов, расположенные рядом с экраном.

- Расположите то, с чем Вы работаете чаще всего (экран или справочные материалы), непосредственно перед собой, чтобы уменьшить количество поворотов головы при печати.

- Избегайте длительного воспроизведения на мониторе неподвижных изображений, чтобы исключить эффекты послесвечения (эффекты остаточного изображения).

- Регулярно проверяйте зрение.

Эргономика

Для максимальной эргономики рабочего места рекомендуется следующее:

• Отрегулируйте яркость таким образом, чтобы исчез фоновый растр.
• Не устанавливайте максимальное значение контрастности.
• Используйте предварительно установленные параметры размера и положения со стандартными видеосигналами.
• Используйте предварительно установленные параметры цветности.
• Используйте видеосигналы с прогрессивной разверткой с уровнем регенерации видеосигнала по вертикали 60-75 Гц.
• Не используйте синий цвет в качестве основного цвета на темном фоне, так как недостаточная контрастность приводит к зрительному утомлению и быстрой усталости глаз.

Чистка ЖК-панели

Рекомендации по чистке ЖК-панели:

• Чтобы удалить пыль и грязь с поверхности ЖК-панели, осторожно протрите ее мягкой тканью.
• Нельзя протирать поверхность ЖК-панели грубой тканью.
• Не следует давить на поверхность ЖК-панели.

Чтобы избежать царапин

• Не допускайте соприкосновения ЖК-панели с твердыми предметами.
• Используйте только мягкую ткань для чистки поверхности ЖК-панели.

Чтобы избежать появления пятен

• Немедленно удаляйте с ЖК-панели капли воды, химических веществ и т.п., которые могут повлечь за собой возникновение пятен и обесцвечивание.
• Не трите ЖК-панель слишком сильно, так как это может привести к появлению трещин и повреждению экрана.

Чтобы избежать трещин и повреждения экрана

• Нельзя давить слишком сильно на поверхность ЖК-панели.
• Нельзя ставить тяжелые предметы на поверхность ЖК-панели.
• Нельзя допускать длительного нахождения ЖК-панели под нагрузкой.

Чистка корпуса

• Отключите монитор от источника питания.
• Для чистки корпуса используйте мягкую ткань.
• Смочите ткань слабым водным раствором моющего средства, протрите корпус, затем при помощи мягкой ткани вытрите его насухо.

ПРИМЕЧАНИЕ. Для изготовления поверхности корпуса используются различные виды пластмасс. НЕЛЬЗЯ использовать для чистки корпуса бензин, щелочные и спиртосодержащие моющие средства, очистители для стекол, воск, полироли, стиральные порошки и инсектициды. Нельзя допускать длительного соприкосновения резиновых или виниловых поверхностей с корпусом. Перечисленные жидкости и материалы могут вызвать повреждение, отслаивание или растрескивание краски.

Русский-10

DİKKAT

YANGIN VE SOK TEHLIKELERINI ÖNLEMEK IÇIN CIHAZ YAGMUR YA DA NEME MARUZ KALMAMALIDIR. AYRICA BU CİHAZIN POLARİZE FİŞİNİ UÇLAR TAM OTURMADIĞI SÜRECE BİR UZATMA KABLOSU YA DA BAŞKA PRİZLERDE KULLANMAYIN.

İÇERİSİNDE YÜKSEK VOLTAJLI BİLEŞENLER BULUNDUĞU İÇİN KASAYI AÇMAKTAN KAÇININ SERVİS İÇİN YETKİLİ SERVİS PERSONELİNE BAŞVURUN.

UYARI
