РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FR 30 Me Kärcher

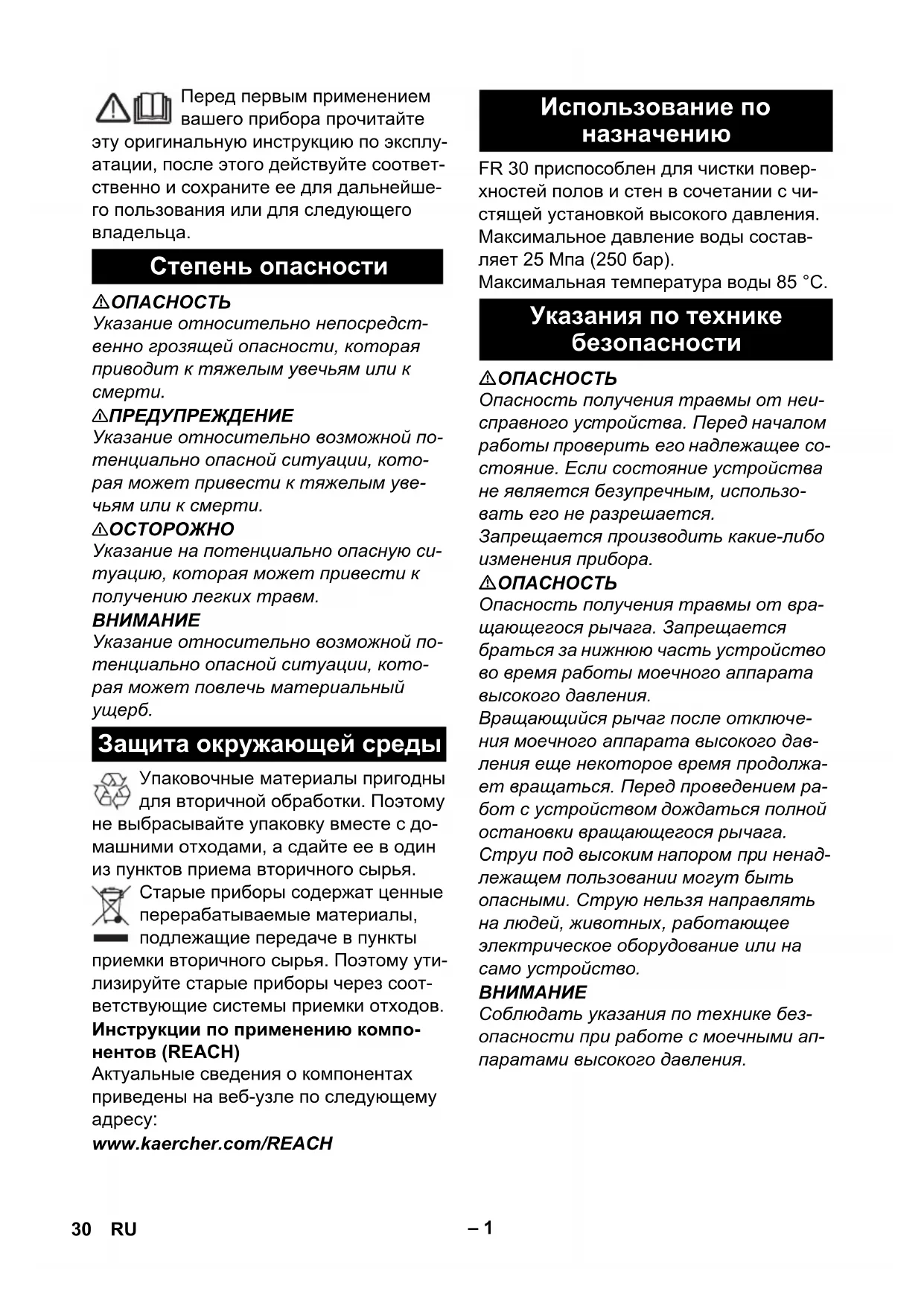

Указание относительно непосредст- венно грозящей опасности, которая приводит к тяжелым увечьям или к

몇 ПРЕДУПРЕЖДЕНИЕ Указание относительно возможной по- тенциально опасной ситуации, кото- рая может привести к тяжелым уве- чьям или к смерти. 몇 ОСТОРОЖНО Указание на потенциально опасную си- туацию, которая может привести к получению легких

Указание относительно возможной по- тенциально опасной ситуации, кото- рая может повлечь материальный

Упаковочные материалы пригодны для вторичной обработки. Поэтому не выбрасывайте упаковку вместе с до- машними отходами, а сдайте ее в один из пунктов приема вторичного сырья. Старые приборы содержат ценные перерабатываемые материалы, подлежащие передаче в пункты приемки вторичного сырья. Поэтому ути- лизируйте старые приборы через соот- ветствующие системы приемки отходов. Инструкции по применению компо- нентов (REACH) Актуальные сведения о компонентах приведены на веб-узле по следующему

www.kaercher.com/REACH FR 30 приспособлен для чистки повер- хностей полов и стен в сочетании с чи- стящей установкой высокого давления. Максимальное давление воды состав- ляет 25 Mпа (250 бар). Максимальная температура воды 85 °C.

Опасность получения травмы от неи- справного устройства. Перед началом работы проверить его надлежащее со- стояние. Если состояние устройства не является безупречным, использо- вать его не разрешается. Запрещается производить какие-либо изменения прибора.

Опасность получения травмы от вра- щающегося рычага. Запрещается браться за нижнюю часть устройство во время работы моечного аппарата высокого давления. Вращающийся рычаг после отключе- ния моечного аппарата высокого дав- ления еще некоторое время продолжа- ет вращаться. Перед проведением ра-

с устройством дождаться полной остановки вращающегося рычага. Струи под высоким напором при ненад- лежащем пользовании могут быть опасными. Струю нельзя направлять на людей, животных, работающее электрическое оборудование или на само устройство.

Соблюдать указания по технике без- опасности при работе с моечными ап- паратами высокого давления. Степень опасности Защита окружающей среды Использование по

Указания по технике безопасности 30 RU– 2 Чтобы обеспечить бесперебойную рабо- ту Вашего моющего аппарата, нужно ис- пользовать подходящие форсунки.

Необходимые пакеты насадок приспосо- блены к соответствующей чистящей установке высокого давления и заказы- ваются отдельно. Фото 1, см. страницу суперобложки 1 Величина форсунки (пример) Величина форсунки указана в завод- ской табличке моечного аппарата высокого давления. Выбрать подходящий пакет форсу- нок для моечного аппарата высокого давления из следующей таблицы. Фото 2, см. страницу суперобложки Вложить уплотнительное кольцо в паз вращающегося рычага. Установить насадку. Слегка затянуть насадку накидной

Фото 3, см. страницу суперобложки

Струю следует направлять параллельно к вращающемуся рычагу. Поверхность насадки под ключ (ши- рина ключа 10) расположить парал- лельно к вращающемуся рычагу. Накидную гайку (ширина ключа 22) затянуть гаечным ключом. Фото 4, см. страницу суперобложки Стальную трубу чистящей установки высокого давления подключить к FR 30 и затянуть гаечным ключом (ши- рина ключа 24).

С помощь отсасывающего патрубка можно подключить пылесос или сливной

Фото 5, см. страницу суперобложки Отвинтить от прибора держатель на- правляющих роликов. Винты снова установить на приборе. Фото 6, см. страницу суперобложки Снять крышку. Фото 7, см. страницу суперобложки Закрепить всасывающий патрубок, используя входящие в комплект вин- ты и гайки. Фото 8, см. страницу суперобложки Отсоединить от прибора угловой шарнир (размер ключа 27). Навинтить и затянуть ручной писто- лет-распылитель. Фото 9, см. страницу суперобложки Закрепить шланг шланговым хому- том на всасывающем патрубке. Фото 10, см. страницу суперобложки Удерживать прибор за среднюю

Держать прибор таким образом, что- бы шланг был направлен вниз. Пакеты насадок Размер фор- сунки Моеч-

рат высоко- го давления

• 27 p. 28
• 2.641-457.0 2x14 29 p. 36
• 2.640-482.0 2x18 37 p. 40
• 2.640-401.0 2x20 41 p. 50
• 2.639-187.0 2x25 51 p. 64
• 2.640-442.0 2x32 65 2.639-188.0 2x40 Установка пакета насадок Чистка пола Чистка стен Подготовка к отсасыванию воды Демонтаж комплекта колес (при необходимости) Установка всасывающего патрубка Соединение с моечным аппаратом высокого давления Отсасывание воды 31RU– 3 Фото 11, см. страницу суперобложки Снять крышку. Фото 12, см. страницу суперобложки Соединить всасывающий шланг с всасывающим патрубком. p. 80

Соединительные муфты указаны в спи- ске принадлежностей в конце данного руководства по эксплуатации. Рис. 13, см. оборотную сторону Удерживать прибор за среднюю

Держать прибор таким образом, что- бы шланг был направлен вниз. Защищать прибор от мороза. Смазвайте yправляющно ролките на кормилната предавка. При хранении не деформировать щетину щетки. Используйте оригинальные принадлеж- ности и запчасти — только они гаранти- руют безопасную и бесперебойную ра- боту устройства. Информацию о принадлежностях и за- пчастях вы можете найти на сайте www.kaercher.com. Oтосос

Пакет дюзи Размер на
