DMATC - Подставка для экрана Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Настенное крепление для экрана (тонкий клиент)
Бренд	Tripp Lite
Модель	DMATC
Совместимость VESA	75x75 мм и 100x100 мм
Максимальная нагрузка	5 кг
Материал	Сталь
Размеры (приблизительные)	15 x 15 x 5 см
Вес	0,5 кг
Питание	Отсутствует (механическое крепление)
Основные функции	Крепление тонкого клиента к стене или под столом, регулируемая опора с ремнем безопасности
Установка	Настенный монтаж или под столом, включает винты и резиновую ленту
Уход и чистка	Протирать сухой мягкой тканью. Не использовать абразивные средства.
Безопасность	Используйте прилагаемый ремень безопасности для предотвращения падений. Использовать только внутри помещений.
Запчасти и ремонтопригодность	Винты и ремень безопасности доступны по запросу через службу поддержки Tripp Lite.
Гарантия	5 лет против дефектов материалов и изготовления
Общая информация	Предназначен только для использования внутри помещений. Установка опытным человеком.

Часто задаваемые вопросы - DMATC Tripp Lite

Какой максимальный вес выдерживает крепление DMATC?

Крепление Tripp Lite DMATC рассчитано на нагрузку до 5 кг, подходит для тонких клиентов и небольших экранов.

Какие стандарты VESA совместимы с этим креплением?

DMATC совместим со стандартами VESA 75x75 мм и 100x100 мм.

Как установить крепление под столом?

Используйте прилагаемые винты ST 4,8x16 (отверстия диаметром 3,5 мм). Закрепите резиновую ленту для гашения вибраций. Следуйте инструкциям раздела 2B руководства.

Обязателен ли ремень безопасности?

Да, прилагаемый ремень безопасности обязателен для фиксации тонкого клиента и предотвращения падения.

Можно ли использовать это крепление на улице?

Нет, DMATC предназначен только для использования внутри помещений. Использование на улице может привести к поломке и травмам.

Какие инструменты необходимы для установки?

Вам понадобится отвертка, подходящая к прилагаемым винтам (крестовая), и возможно дрель для направляющих отверстий. Все крепежные детали включены.

Что делать, если деталь отсутствует или повреждена?

Посетите сайт www.tripplite.com/support для запроса запасной части через службу поддержки.

Как чистить крепление?

Протрите сухой мягкой тканью. Не используйте абразивные чистящие средства или растворители.

Какой срок гарантии?

Крепление имеет ограниченную гарантию 5 лет от дефектов материалов и изготовления.

Совместимо ли это крепление со всеми тонкими клиентами?

Оно совместимо с большинством тонких клиентов, соответствующих стандартам VESA 75x75 или 100x100 и весом менее 5 кг. Перед покупкой проверьте размеры вашего устройства.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DMATC Tripp Lite

Руководство пользователя

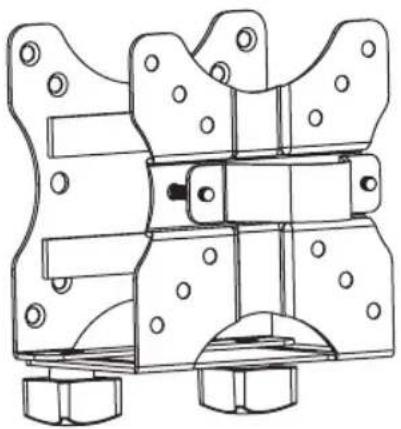

Универсальный тонкий клиент

МОДЕЛЬ: DMATC

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС. ЭТО МОЖЕТ ПРИЧИНИТЬ СУЩЕСТВЕННЫЙ ВРЕД ЗДОРОВЬЮ ЛЮДЕЙ ИЛИ МАТЕРИАЛЬНЫЙ УЩЕРБ!

TRIPP·LITE

Охраняется авторским правом © 2017 Tripp Lite. Перепечатка запрещается.

ПРИМЕЧАНИЕ. Перед началом установки и сборки модуля внимательно изучите все разделы руководства.

ВНИМАНИЕ

• Не начинайте установку до тех пор, пока не ознакомитесь со всеми указаниями и предупреждениями, изложенными в настоящем руководстве, и не поймете их смысл. В случае возникновения у вас каких-либо вопросов относительно любых указаний или предупреждений приглашаем вас посетить страницу www.triplite.com/support.
• Этот монтажный кронштейн предназначен для установки и использования ТОЛЬКО в соответствии с указаниями, изложенными в настоящем руководстве. Неправильная установка данного модуля может привести к причинению материального ущерба или существенного вреда здоровью людей.
• Установка данного изделия должна производиться только специалистом с достаточной технической квалификацией и базовыми навыками строительства, в полной мере понимающим смысл информации, изложенной в настоящем руководстве
• Винты следует затягивать плотно, но не перетягивая их. Перетягивание может привести к повреждению крепежных деталей, что значительно ухудшит прочность крепления.
• Данное изделие предназначено для использования только в закрытых помещениях. Использование данного изделия на открытом воздухе может привести к его выходу из строя и причинению вреда здоровью людей.

Гарантийные обязательства

Условия 5-летней ограниченной гарантии

родавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первой покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.

Перечень комплектации

ВНИМАНИЕ! Перед началом установки убедитесь в том, что вами получены все детали согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу www.triplite.com/support.

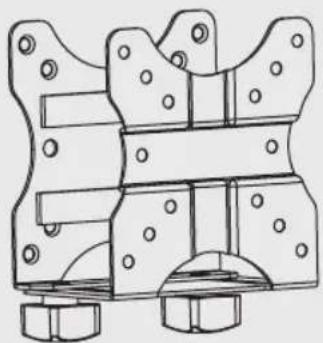

Кронштейн для крепления тонкого клиента (1 шт.)

Страховочный ремень (1 шт.)

Опорный кронштейн (1 шт.)

Резиновая прокладка (3 шт.)

ST4.8X16 (4 шт.)

M5X25 (2 шт.)

M4X12 (8 шт.)

Шайба D4 (4 шт.)

Гайка М4 (4 шт.)

Установка

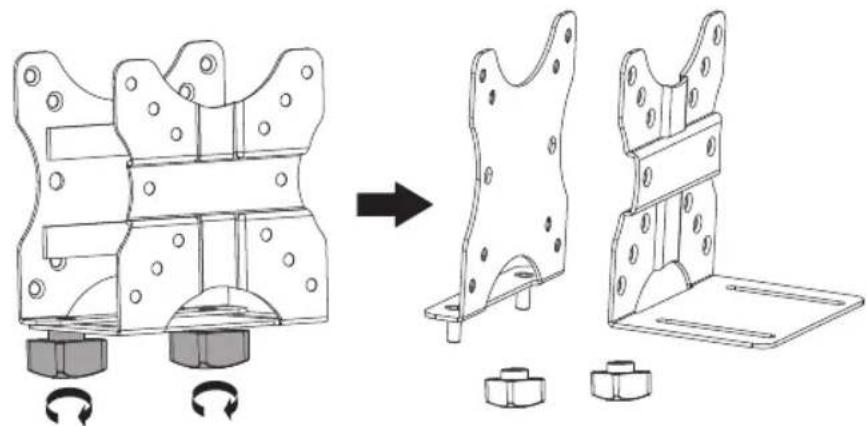

1.

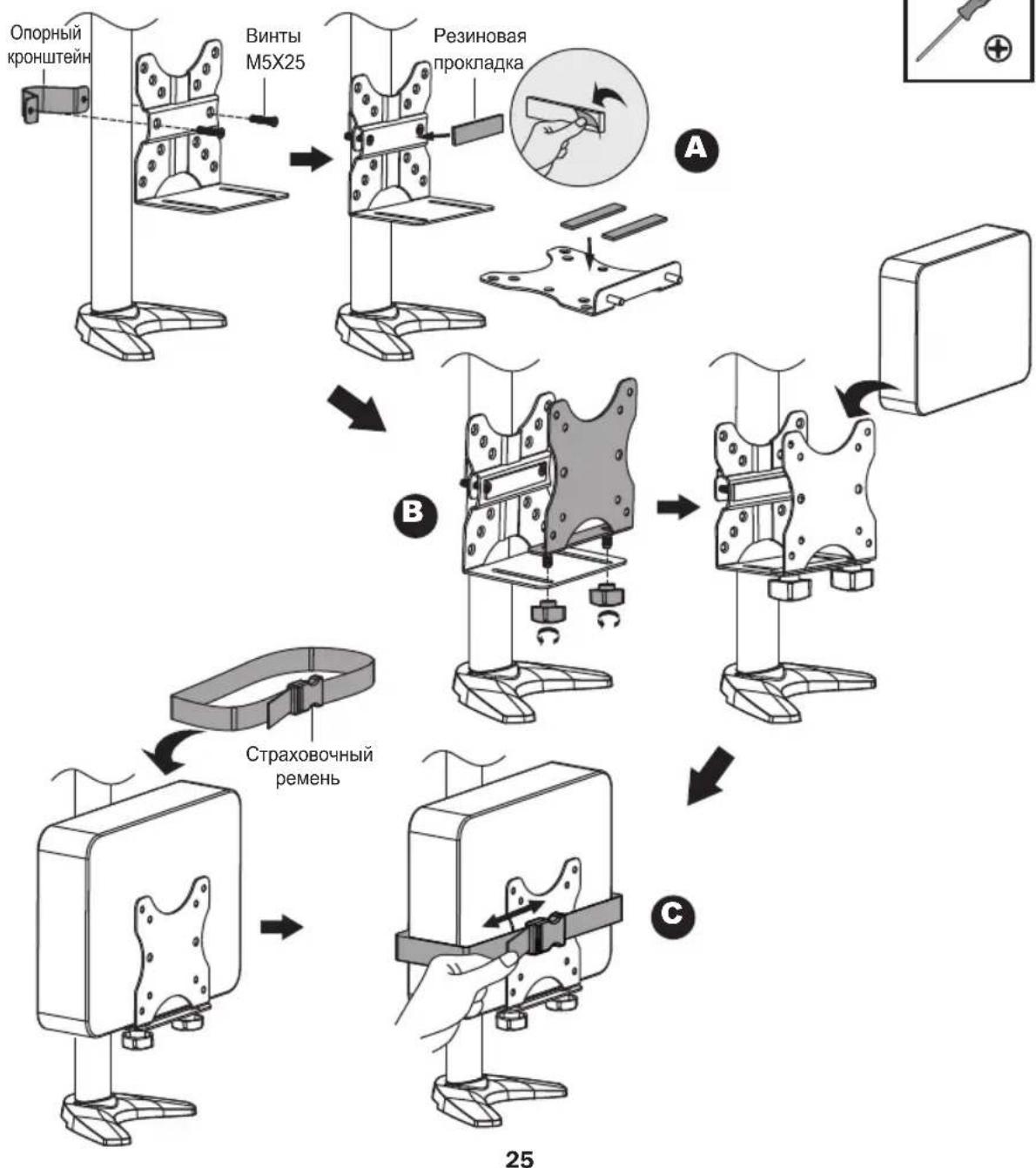

2А. Установка штанги кронштейна для дисплеев

Установка

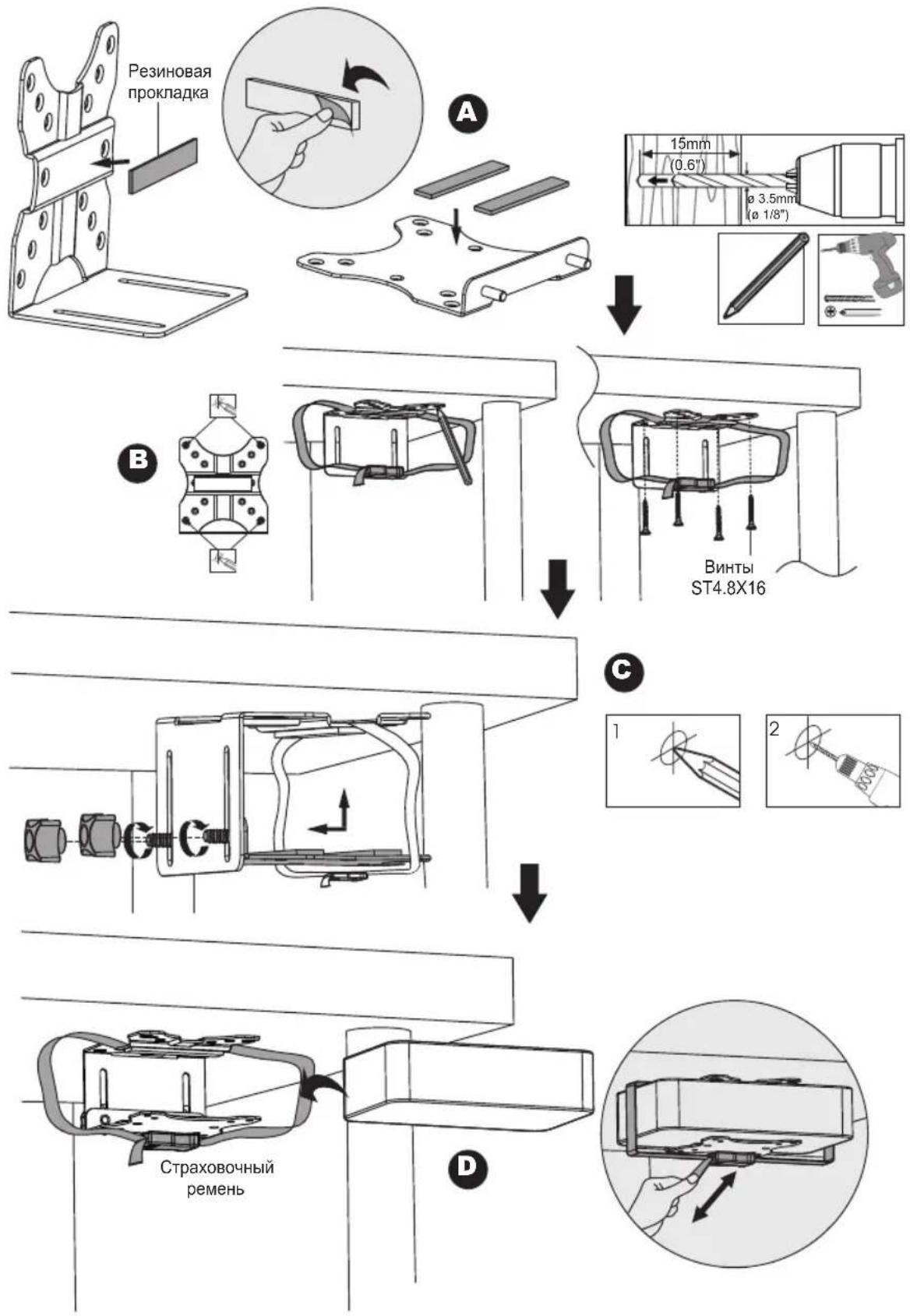

2В. Установка под столом

Резиновая прокладка A 15mm (0.6") Ø 3.5mm (Ø 1/8") B ВИНТЫ ST4.8X16 C 1 2 Страховочный ремень D

Установка

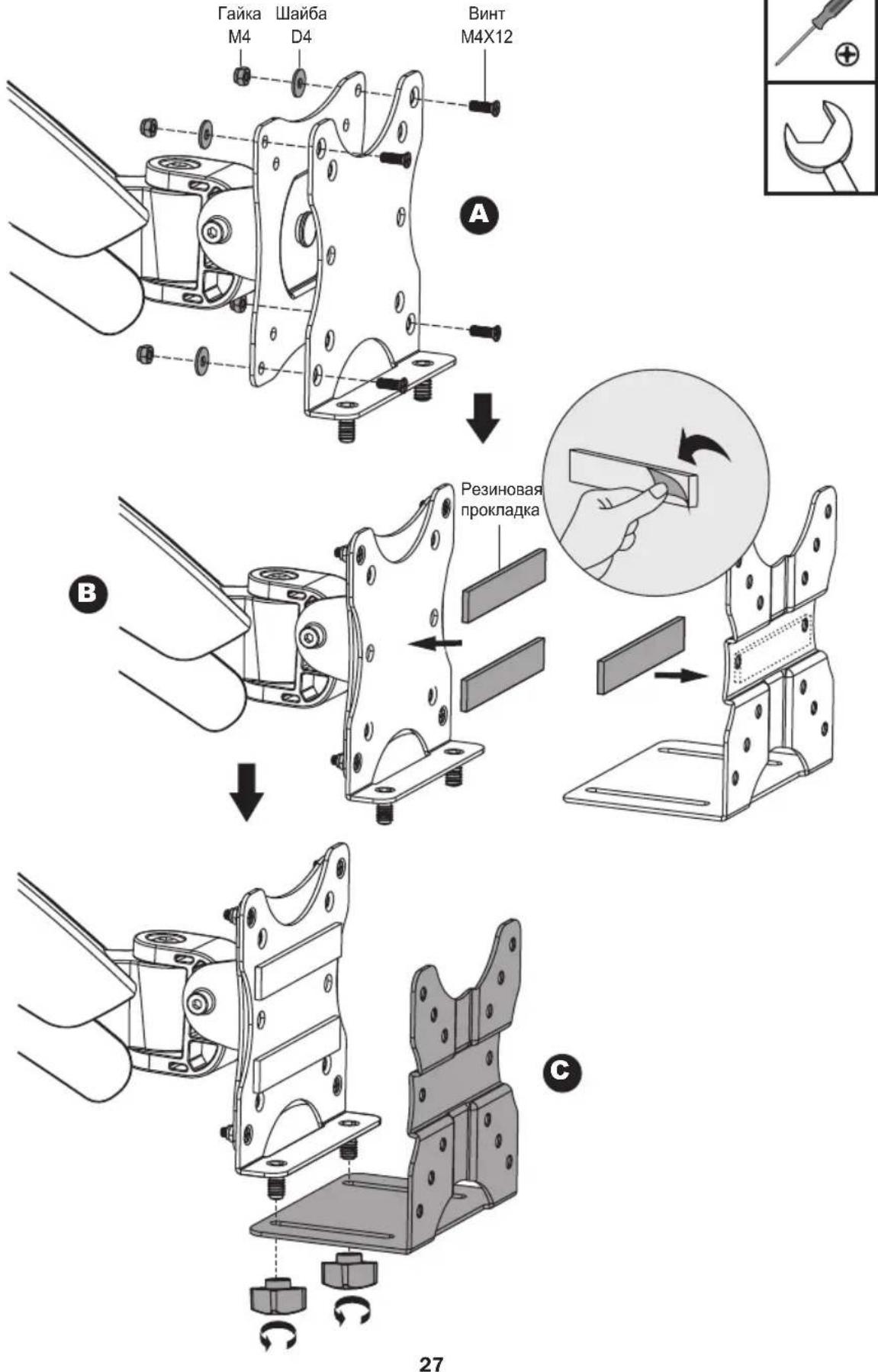

2С. Установка головного элемента адаптера VESA

2C. Установка головного элемента адаптера VESA D Страховочный ремень E F TRIPP·LITE 95 Manufacturing Excellence
