Tipo de producto	Soporte de pared para pantalla (cliente ligero)
Marca	Tripp Lite
Modelo	DMATC
Compatibilidad VESA	75x75 mm y 100x100 mm
Capacidad de carga máxima	5 kg
Material	Acero
Dimensiones (aproximadas)	15 x 15 x 5 cm
Peso	0,5 kg
Alimentación	Ninguna (soporte mecánico)
Funciones principales	Fijación del cliente ligero a la pared o debajo de un escritorio, soporte ajustable con correa de seguridad
Instalación	Montaje en pared o debajo de escritorio, incluye tornillos y banda de goma
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar productos abrasivos.
Seguridad	Usar la correa de seguridad proporcionada para evitar caídas. Usar solo en interiores.
Piezas de repuesto y reparabilidad	Los tornillos y la correa de seguridad están disponibles bajo pedido a través del soporte de Tripp Lite.
Garantía	5 años contra defectos de materiales y mano de obra
Información general	Diseñado solo para uso en interiores. Instalación por una persona con experiencia.

Preguntas frecuentes - DMATC Tripp Lite

¿Cuál es el peso máximo que puede soportar el soporte DMATC?

El soporte Tripp Lite DMATC está diseñado para soportar hasta 5 kg, adecuado para clientes ligeros y pantallas pequeñas.

¿Cuáles son los estándares VESA compatibles con este soporte?

El DMATC es compatible con los estándares VESA 75x75 mm y 100x100 mm.

¿Cómo instalar el soporte debajo de un escritorio?

Use los tornillos ST 4,8x16 suministrados (agujeros de 3,5 mm de diámetro). Fije la banda de goma para amortiguar las vibraciones. Siga las instrucciones de la sección 2B del manual.

¿La correa de seguridad es obligatoria?

Sí, la correa de seguridad suministrada es obligatoria para asegurar el cliente ligero y evitar cualquier riesgo de caída.

¿Puedo usar este soporte en exteriores?

No, el DMATC está diseñado solo para uso en interiores. El uso en exteriores puede causar fallas y lesiones.

¿Qué herramientas se necesitan para la instalación?

Necesitará un destornillador adecuado para los tornillos suministrados (Phillips) y posiblemente un taladro para los agujeros piloto. Todos los herrajes están incluidos.

¿Qué hacer si falta una pieza o está dañada?

Visite el sitio www.tripplite.com/support para solicitar una pieza de repuesto a través del servicio al cliente.

¿Cómo limpiar el soporte?

Limpie con un paño seco y suave. No use limpiadores abrasivos ni solventes.

¿Cuál es la duración de la garantía?

El soporte tiene una garantía limitada de 5 años contra defectos de materiales y mano de obra.

¿Este soporte es compatible con todos los clientes ligeros?

Es compatible con la mayoría de los clientes ligeros que cumplan con los estándares VESA 75x75 o 100x100 y un peso inferior a 5 kg. Verifique las dimensiones de su dispositivo antes de comprar.

MANUAL DE USUARIO DMATC Tripp Lite

Manual del Propietario

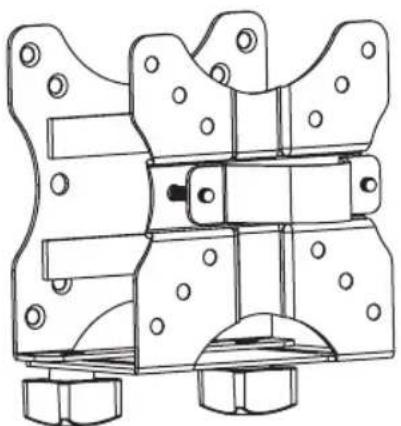

Cliente Pequeño Universal

Modelo: DMATC

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD MÁXIMA DE CARGA INDICADA. ¡PUEDE OCURRIR UNA LESIÓN SEVERA O DAÑO A LA PROPIEDAD!

TRIPP·LITE

Copyright © 2017 Tripp Lite. Todos los derechos reservados.

ADVERTENCIA

• No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene algunas preguntas con respecto a alguna de las instrucciones o advertencias, visite por favor www.triplite.com/support.
• El soporte de instalación fue diseñado para instalarse y usarse SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
• Este producto debe ser instalado únicamente por alguien con una buena habilidad mecánica, experiencia básica de construcción y un entendimiento completo de este manual de instrucciones.
• Apriete los tornillos firmemente pero no en exceso. Apretar excesivamente los tornillos puede dañar los componentes, reduciendo grandemente su capacidad de soporte.
• Este producto está diseñado para usarse sólo en interiores. El utilizar este producto en exteriores podría conducir a fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto prueba ser defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO APLICA AL DESGASTE NORMAL O A DAÑOS RESULTANTES DE ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS DE LA ESTIPULADA AQUÍ. EXCEPTO A LA EXTENSIÓN PROHIBIDA POR LA LEY APLICABLE, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; Y ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES Y CONSECUENCIALES. (Algunos estados no permiten limitaciones en cuanto dura una garantía y algunos estados no permiten la exclusión de limitación de daños incidentales o consecuenciales, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: Antes de usarlo, cada usuario debe debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.

Lista de Comprobación de Componentes

IMPORTANTE: Asegúrese antes de instalar, de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes. Si faltase cualquier parte o estuviese dañada, visite www.triplite.com/support para solicitar servicio.

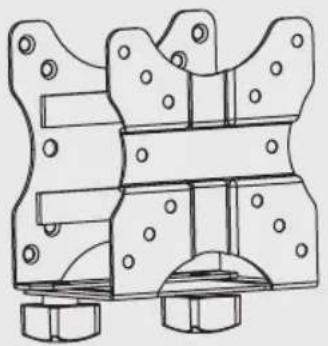

Soporte para Cliente Pequeño (x1) Cinta de Seguridad (x1)

Soporte de apoyo (x1)

Banda de Hule (x3)

ST4.8X16 (x4)

M5X25 (x2)

M4X12 (x8)

Arandela D4 (x4)

Tuerca M4 (x4)

Instalación

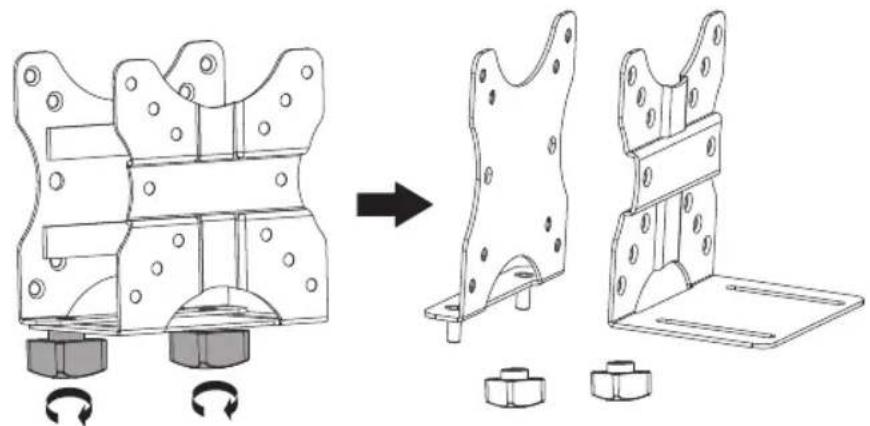

1.

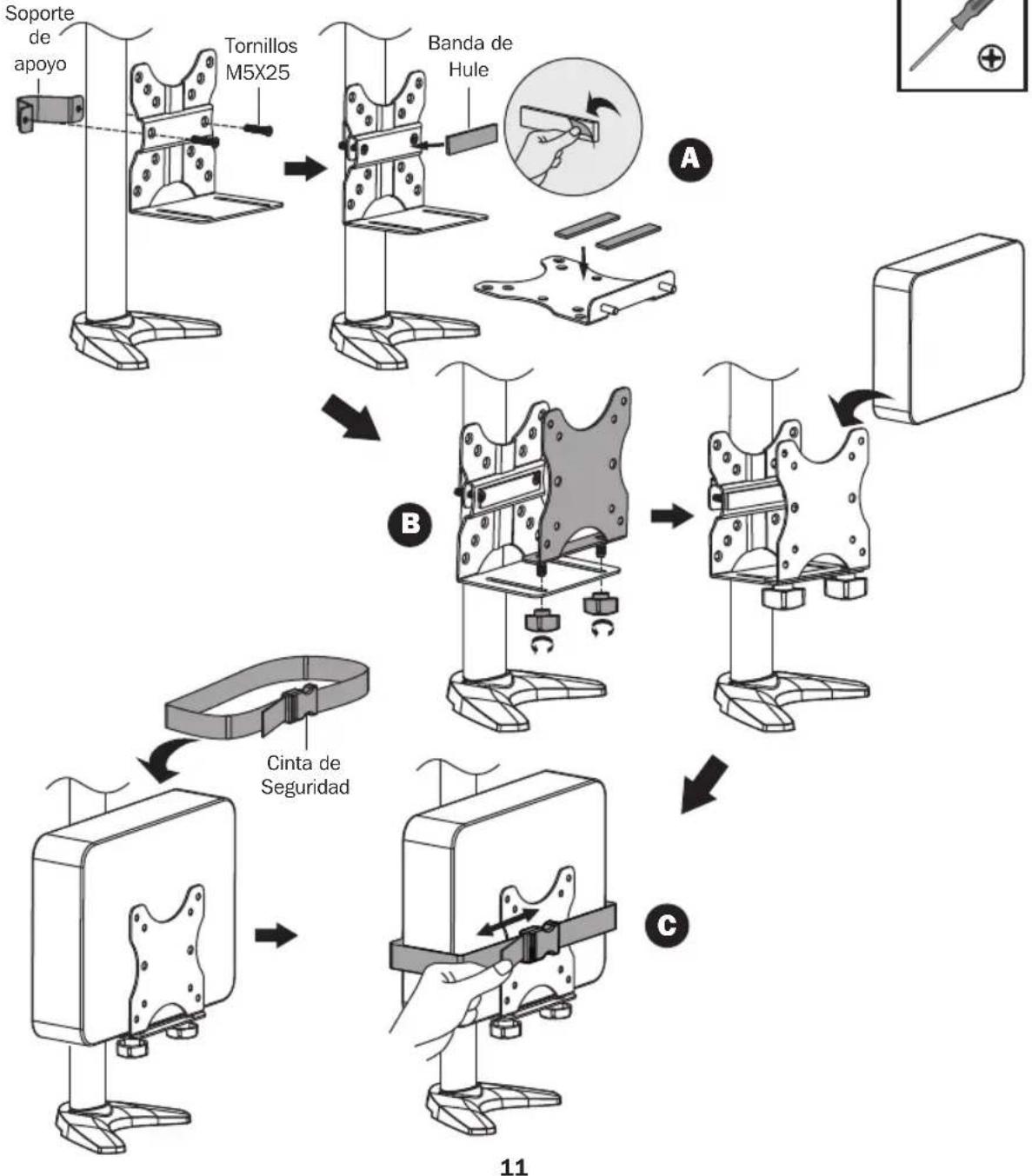

2A. Soporte de Pantalla para Instalación de Poste

Instalación

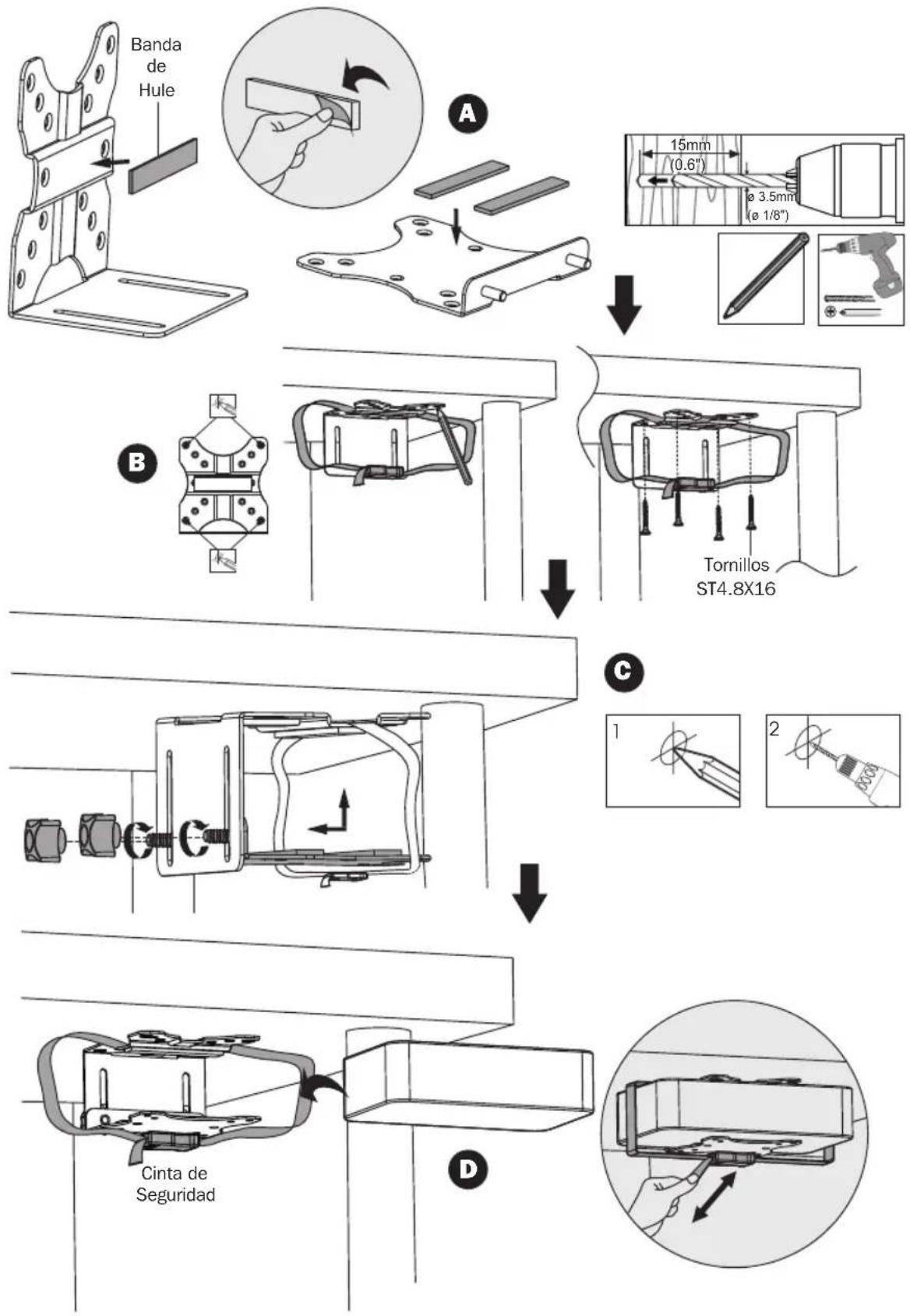

2B. Instalación Bajo el Escritorio

Banda de Hule A 15mm (0.6") ø 3.5mm (ø 1/8") B Tornillos ST4.8X16 C 1 2 Cinta de Seguridad D

Instalación

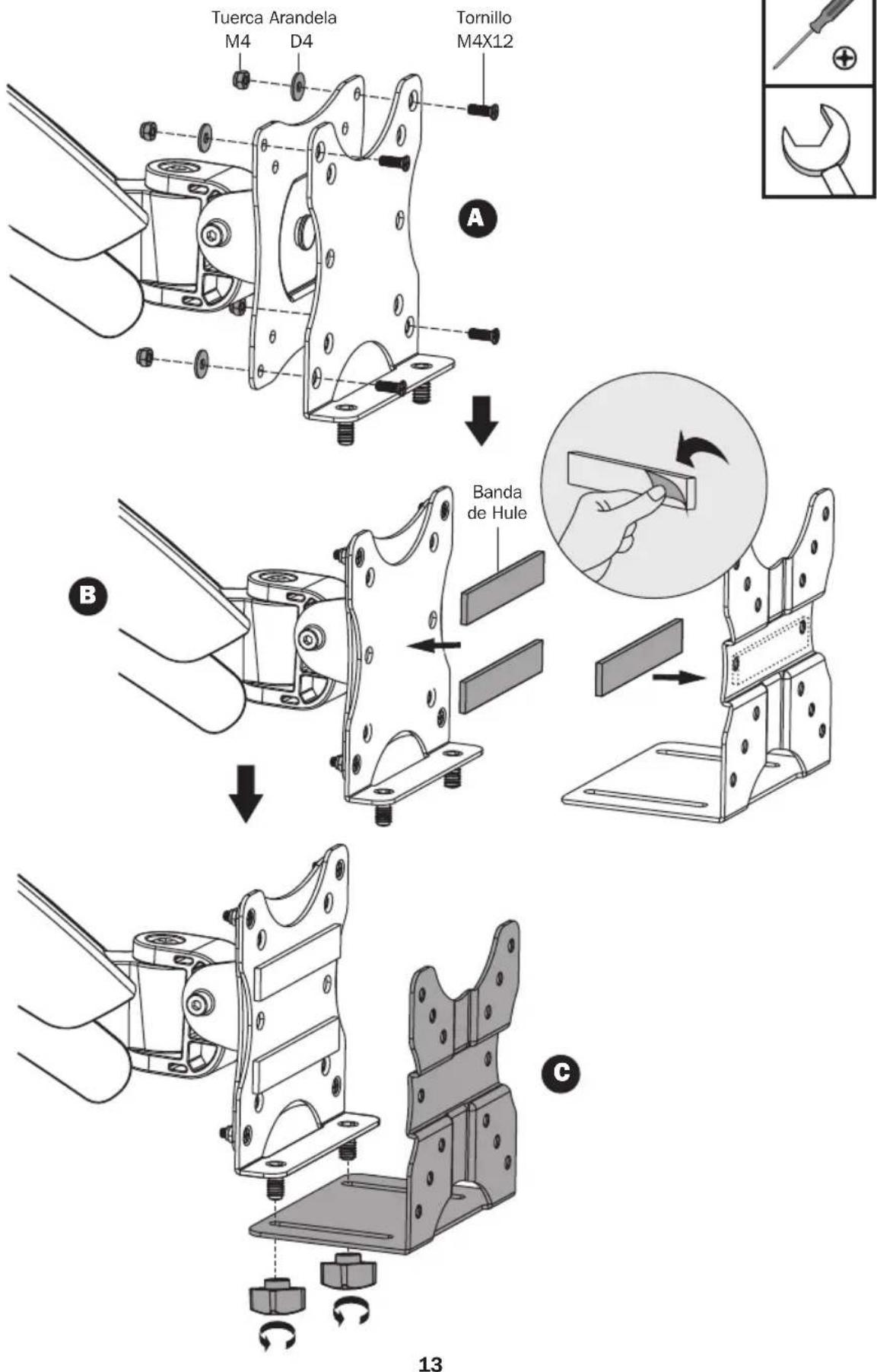

2C. Instalación de Cabezal VESA

2C. Instalación de Cabezal VESA D Cinta de Seguridad E F TRIPP·LITE 95 Excelenda en Manufactura
