DMATC - Bildschirmhalter Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung für Bildschirm (Thin Client)
Marke	Tripp Lite
Modell	DMATC
VESA-Kompatibilität	75x75 mm und 100x100 mm
Maximale Tragfähigkeit	5 kg
Material	Stahl
Abmessungen (ca.)	15 x 15 x 5 cm
Gewicht	0,5 kg
Stromversorgung	Keine (mechanische Halterung)
Hauptfunktionen	Befestigung des Thin Clients an der Wand oder unter einem Schreibtisch, verstellbare Halterung mit Sicherheitsgurt
Installation	Wand- oder Tischmontage, inklusive Schrauben und Gummiband
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine scheuernden Reinigungsmittel verwenden.
Sicherheit	Verwenden Sie den mitgelieferten Sicherheitsgurt, um Stürze zu vermeiden. Nur für den Innenbereich.
Ersatzteile und Reparierbarkeit	Schrauben und Sicherheitsgurt sind auf Anfrage über den Tripp Lite Support erhältlich.
Garantie	5 Jahre gegen Material- und Verarbeitungsfehler
Allgemeine Informationen	Nur für den Innenbereich vorgesehen. Installation durch eine erfahrene Person.

Häufig gestellte Fragen - DMATC Tripp Lite

Welches Maximalgewicht kann die DMATC-Halterung tragen?

Die Tripp Lite DMATC-Halterung ist für eine Belastung von bis zu 5 kg ausgelegt, geeignet für Thin Clients und kleine Bildschirme.

Welche VESA-Normen sind mit dieser Halterung kompatibel?

Der DMATC ist kompatibel mit den VESA-Normen 75x75 mm und 100x100 mm.

Wie installiere ich die Halterung unter einem Schreibtisch?

Verwenden Sie die mitgelieferten ST 4,8x16 Schrauben (Löcher mit 3,5 mm Durchmesser). Befestigen Sie das Gummiband zur Dämpfung von Vibrationen. Befolgen Sie die Anweisungen in Abschnitt 2B des Handbuchs.

Ist der Sicherheitsgurt obligatorisch?

Ja, der mitgelieferte Sicherheitsgurt ist obligatorisch, um den Thin Client zu sichern und Sturzrisiken zu vermeiden.

Kann ich diese Halterung im Freien verwenden?

Nein, der DMATC ist nur für den Innenbereich vorgesehen. Die Verwendung im Freien kann zu Ausfällen und Verletzungen führen.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Schraubendreher passend zu den mitgelieferten Schrauben (Phillips) und ggf. einen Bohrer für Vorbohrungen. Alle Befestigungsteile sind enthalten.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Besuchen Sie die Website www.tripplite.com/support, um über den Kundendienst ein Ersatzteil anzufordern.

Wie reinige ich die Halterung?

Wischen Sie mit einem trockenen, weichen Tuch ab. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel.

Wie lange beträgt die Garantie?

Die Halterung hat eine beschränkte Garantie von 5 Jahren gegen Material- und Verarbeitungsfehler.

Ist diese Halterung mit allen Thin Clients kompatibel?

Sie ist mit den meisten Thin Clients kompatibel, die die VESA-Normen 75x75 oder 100x100 und ein Gewicht unter 5 kg einhalten. Überprüfen Sie vor dem Kauf die Abmessungen Ihres Geräts.

BEDIENUNGSANLEITUNG DMATC Tripp Lite

ACHTUNG: DAS ANGEGEBENE MAXIMALGEWICHT DARF NICHT ÜBERSCHRITTEN WERDEN. ES KÖNNEN SCHWERE KÖRPERVERLET-ZUNGEN ODER ERHEBLICHE SACHSCHÄDEN EINTRETEN!

TRIPP·LITE

Copyright © 2017 Tripp Lite. Alle Rechte vorbehalten.

HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

WARNUNG

• Beginnen Sie mit der Installation erst, nachdem Sie die Anweisunge und Warnungen in diesem Handbuch gelesen und verstanden haben. Falls Sie Fragen bezüglich der Anweisungen oder Warnungen haben, besuchen Sie www.tripplite.com/support.
• Die Halterung sollte nur wie in diesem Handbuch angegeben installiert und verwendet werden. Die unsachgemäße Installation dieses Produkts kann zu Sachschäden oder schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mit guten Montagefähigkeiten und Grunderfahrung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Die Schrauben fest anziehen, ohne sie zu überdrehen. Durch zu festes Anziehen können die Schrauben beschädigt werden, wodurch die Haltekraft stark reduziert wird.
• Dieses Produkt ist nur zur Verwendung in geschlossenen Räumen bestimmt. Die Verwendung im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen best immte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variier en können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.

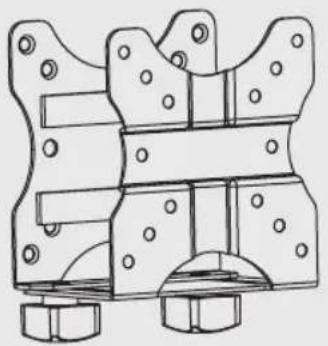

Komponentenliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.tripplite.com/support.

Thin-Client-Halterung (x1) Sicherheitsband (x1)

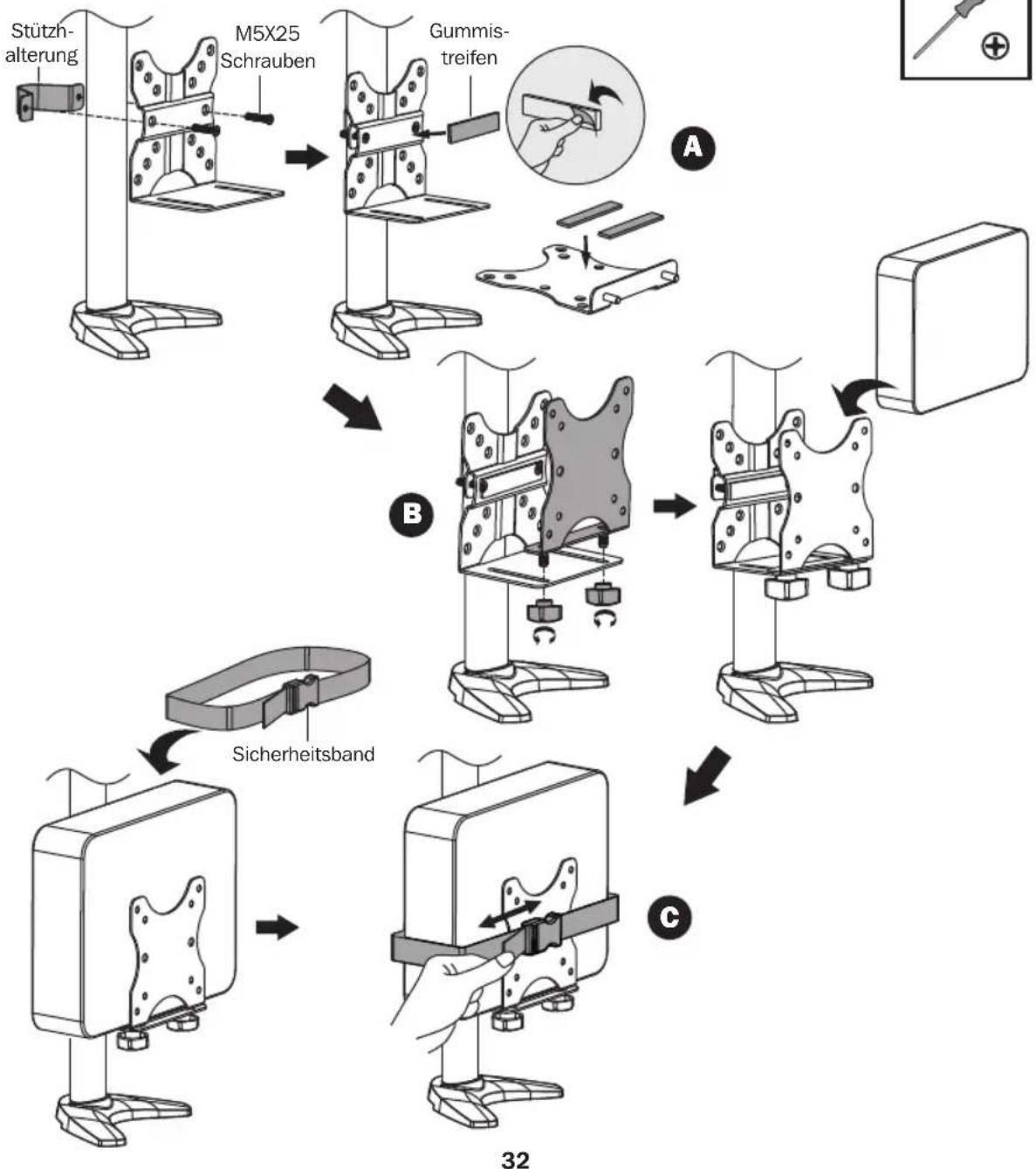

2A. Bildschirm-Installation mit Montagestange

Montage

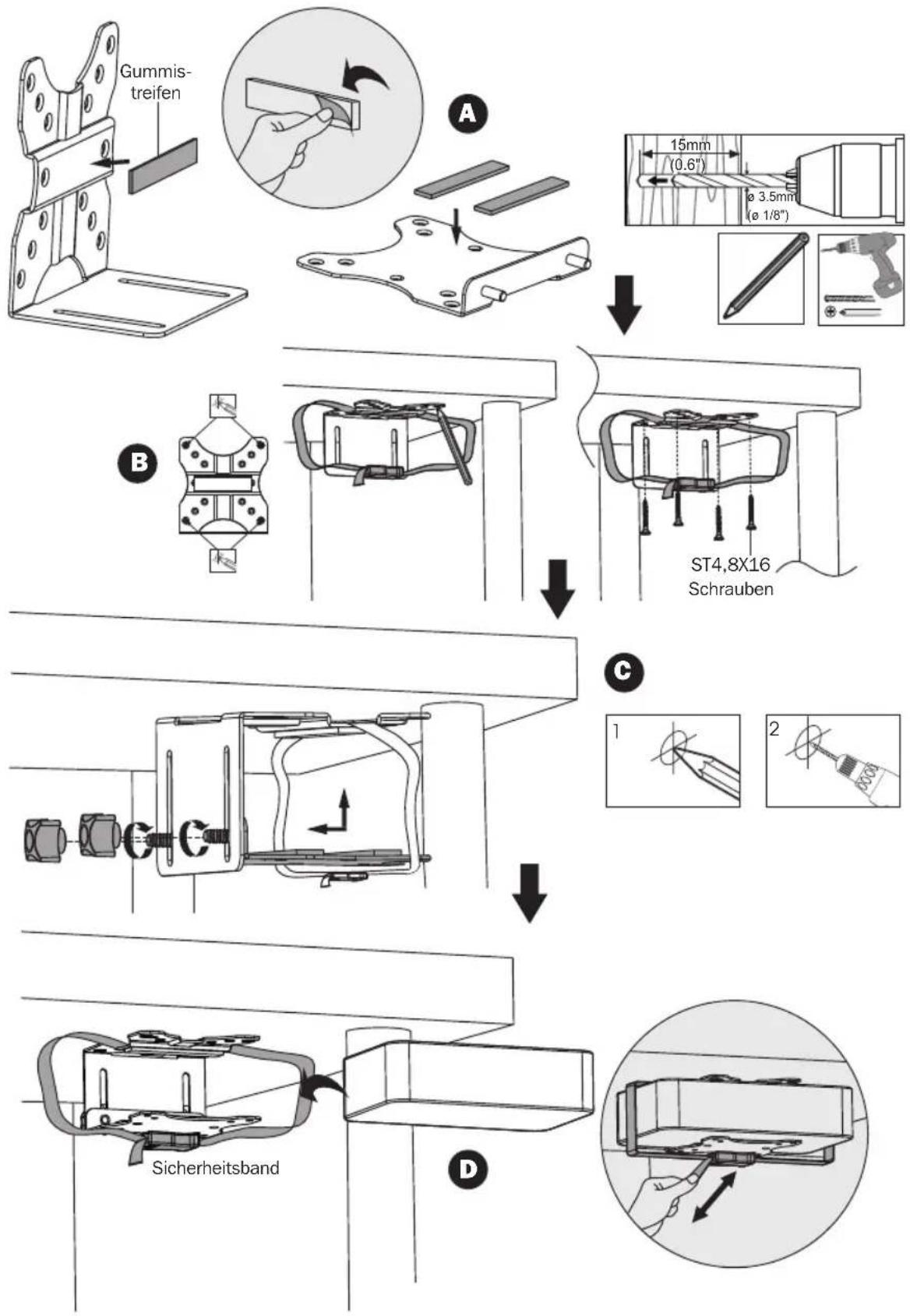

2B. Installation unter dem Tisch

Gummistreifen A 15mm (0.6") ø 3.5mm (ø 1/8") B ST4,8X16 Schrauben C 1 2 Sicherheitsband D

Montage

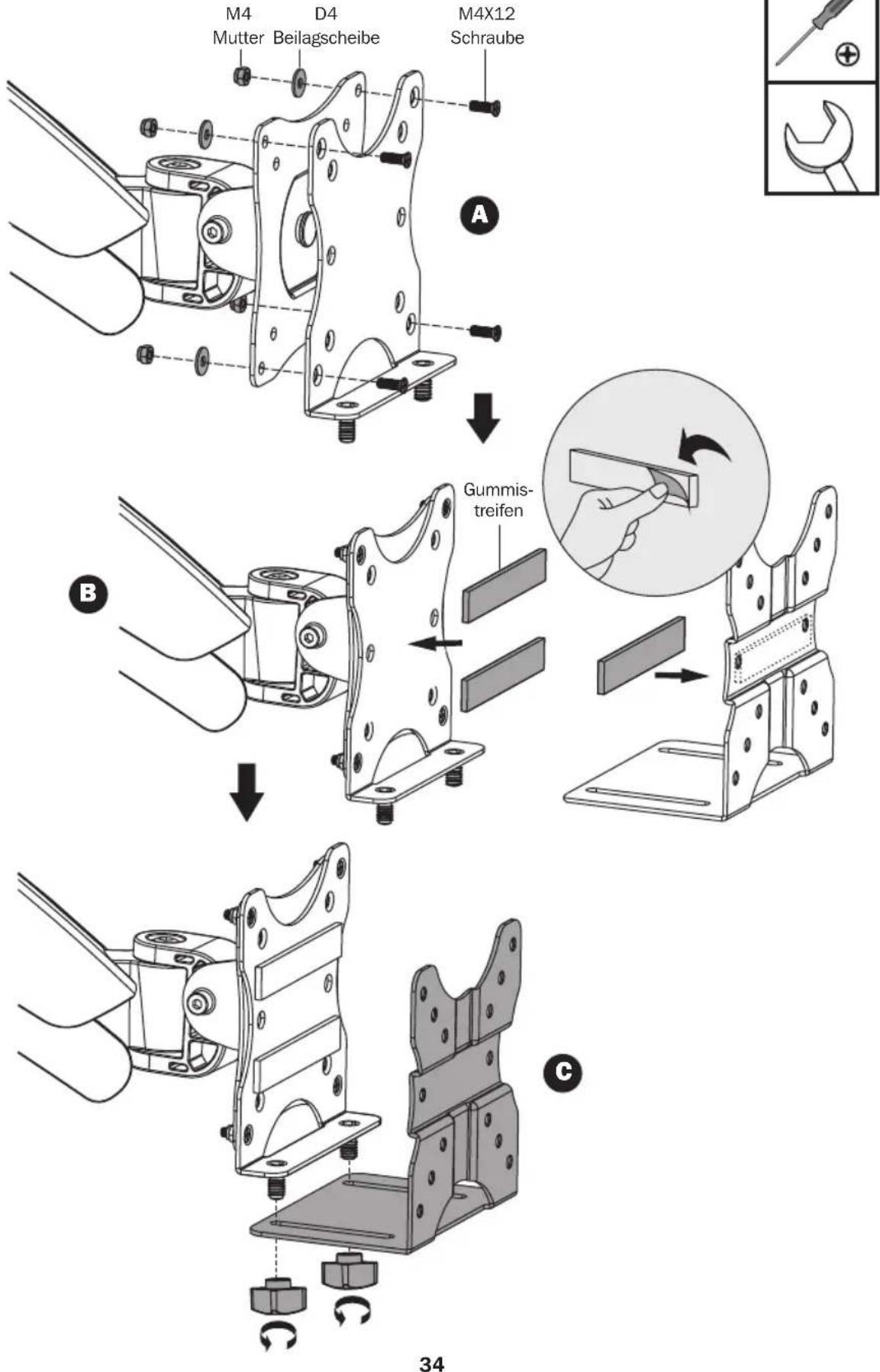

2C. VESA Kopfinstallation
