РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BC 17 Kärcher

Перед первым применением вашего прибора прочитайте

эту оригинальную инструкцию по эксплуатации, после этого действуйте соответственно и сохраните ее для дальнейшего пользования или для следующего владельца.

Защита окружающей среды

Упаковочные материалы пригод- ны для вторичной обработки. Поэ- тому не выбрасывайте упаковку вместе с домашними отходами, а сдайте ее в один из пунктов приема вторичного сырья.

Старые приборы содержат ценные перерабатываемые материалы, подлежащие передаче в пун- кты приемки вторичного сырья. Батареи и аккумуляторы содержат вещества, которые не должны попасть в окружающую среду. Пожалуйста, утилизируйте старые приборы и аккумуляторы через соответствующие системы приемки отходов.

Инструкции по применению компонентов (REACH)

Актуальные сведения о компонентах приведены на веб-узле по следующему адресу:

Указание относительно непосредственно грозящей опасности, которая приводит к тяжелым увеличьям или к смерти.

⚠ПРЕДУПРЕЖДЕНИЕ

Указание относительно возможной потенциально опасной ситуации, которая может привести к тяжелым увеличьям или к смерти.

⚠OCTOPOЖНО

Указание на потенциально опасную ситуацию, которая может привести к получению легких травм.

ВНИМАНИЕ

Указание относительно возможной потенциально опасной ситуации, которая может повлечь материальный ущерб.

Использование по назначению

Зарядное устройство предназначено для зарядки следующих аккумуляторных блоков с номинальным напряжением от 18 В до 36 В:

Аккумулятор-ный блок		ВР 250/18	ВР 500/18	ВР 750/36
Напряже-ние	В	1	8	1 8
Тип акку-мулятора	-- Li-Ion Li-Ion		Li-Ion
Номи-нальнаяемкость	A/ч 2,5 6,2 7,5
Время за-рядки,приблизи-тельно	м	и	н	4 0
Номер за-каза	-- 6.6	54-364.0	6.654-387.0	4.654-016.0

⚠ ОСТОРОЖНО

Опасность травмы, опасность повреждения от взрывающегося аккумулятора! С помощью этого зарядного устройства заряжать аккумуляторы только указанных типов.

Заряжать только неповрежденные аккумуляторы.

– Данный прибор пригоден для ком- мерческого применения.
– Переоборудование и внесение не одобренных изготовителем изменений запрещено по соображениям безопасности.

Любое другое использование недопустимо. За угрозы, возникающие вследствие недопустимого применения, ответственность несет пользователь.

Элементы прибора

1 штепсельная вилка
2 держатель аккумулятора

З красный СИД,

• горит: температура слишком высока/низкая
• мигает: проблемы с контактом, аккумулятор неисправен

4 зеленый СИД, степень заряженности аккумулятора

• горит: аккумулятор полностью заряжен
• мигает: аккумулятор заряжается

Мигают оба светодиода: Дефект аккумуляторной батареи

Символы на приборе

Защищать зарядное устройство от влаги и хранить в сухом месте.

Прибор используется только в помещениях. Не выставлять прибор под дождь.

Указания по технике безопасности

⚠️ ОПАСНОСТЬ

• Данный прибор разрешается использовать детям старше 8 лет и лицам с ограниченными физическими, сенсорными или умственными возможностями, а также лицам, не обладающим необходимым опытом и знаниями, если они будут находится под присмотром лица, отвечающего за их безопасность, и получат от него предварительные разъяснения относительно безопасной эксплуатации прибора. Не разрешайте детям играть с устройством. Не разрешайте детям проводить очистку и обслуживание прибора без присмотра.
  – Необходимо следить за детьми, чтобы они не играли с прибором.

• Перед каждым пользованием проверять на предмет повреждений зарядное устройство, кабель сетевого питания и аккумулятор. Не ис-
  р пользовать поврежденные приборы, а починка поврежденных деталей производится только квалифицированным персоналом. Регулярно проверять удлинители, и в случае обнаружения повреждений произвести замену.
  – Не пользоваться зарядным устройством, когда оно находится в загрязненном или влажном состоянии.

• Напряжение сети должно совпадать с напряжением, указанным на заводской табличке зарядного устройства.
• Запрещается пользоваться зарядным устройством во взрывоопасной среде.
  – Не носить зарядное устройство за кабель сетевого питания.
• Кабель сетевого питания держать подальше от нагрева, острых краев, масла и подвижных деталей устройств.
• Избегать использование удлинительного кабеля с многоместными штепсельными розетками и при одновременной эксплуатации с несколькими приборами.
• Не вытаскивать сетевую штеп- сельную вилку путем подтягивания за кабель сетевого питания.
  – Не накрывать зарядное устройство и держать свободными вентиляционные щели зарядного устройства.
• На контакты держателя аккумулятора не должны попадать металлические детали. Опасность коротких замыканий!
  – Не открывать зарядное устройство. Ремонты выполняются только квалифицированным персоналом.
• Использовать зарядное устройство только для заряда соответствующего аккумулятора (см. "Использование по назначению").

– В держатель аккумулятора зарядного устройства вставлять только чистые и сухие аккумуляторы.
– Не заряжать батареи (первичные элементы). Опасность коротких замыканий!
– Не заряжать поврежденные аккумуляторы. Заменять поврежденные аккумуляторы.
– Не хранить аккумуляторы вместе с металлическими предметами. Опасность коротких замыканий!
– Не бросать аккумуляторы в огонь и не выбрасывать в домашний мусор.
- Избегать контакта с вытекающей из поврежденного аккумулятора жидкостью. При случайном контакте смыть жидкость водой. В случае контакта с глазами дополнительно проконсультироваться с врачом.

Управление

Указание: При температурах ниже -10 °С мощность аккумулятора снижается.

Указание: Длительное хранение при температурах выше 40 °C может уменьшать емкость аккумулятора.

→ Вставить сетевую штепсельную вилку в розетку.
– Устройство выполняет самотестирование. При этом на 1 секунду загораются оба СИДа. Затем прибор переходит в режим резерва: оба СИДа гаснут.
→ Вставить аккумулятор в держатель аккумулятора зарядного устройства.
– Аккумулятор автоматически заряжа- ется. Зеленый СИД мигает.
– Если аккумулятор слишком горячий или холодный, загорается красный СИД. Процесс заряда начинается по достижении аккумулятором надлежащей температуры (5 °C...45 °C).
– Если аккумулятор полностью заряжен, загорается зеленый СИД. За-рядное устройство переключается на постоянный подзаряд.
→ Вынуть аккумулятор и вставить в прибор.

Указание: Заряженный аккумулятор вплоть до использования может находиться на зарядном устройстве. Нет опасности перезарядки.

Указание: Чтобы избежать ненужного расхода энергии, зарядное устройство должно каждый раз отсоединяться, как только аккумуляторная батарея полностью заряжена.

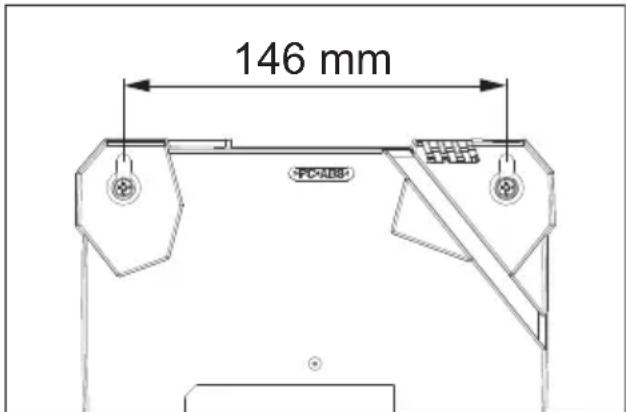

Крепление на стене

146 mm PCADRS

→ Обе резиновые ножки снять с помощью отвертки.
→ Перед монтажом проверить несущую способность стены. Вес устройства, включая аккумуляторную батарею, см. «Технические характеристики».
– Сетевая вилка всегда должна оставаться легко доступной.

Помощь в случае неполадок

– Горит красный СИД:
Аккумулятор слишком горячий или холодный.
Процесс заряда начинается по достижении аккумулятором надлежащей температуры заряда.

– Мигает красный СИД:

Аккумулятор неправильно установлен на держателе аккумулятора.

Аккумулятор неисправен.

Гарантия Техничес

В каждой стране действуют соответственно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Возможные неисправности прибора в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, продавшую вам прибор или в ближайшую уполномоченную службу сервисного обслуживания.

Дата выпуска отображается на заводской табличке в законированном виде.

При этом отдельные цифры имеют следующее значение::

Пример: 30190

3 год выпуска
0 столетие выпуска
1 десятилетие выпуска
9 вторая цифра месяца выпуска
0 первая цифра месяца выпуска

Таким образом, в данном примере код 30190 означает дату выпуска 09 /(2)013.

е данные

ВС 1/7
Размах колебаний на-пряжения аккумулято-ра	В 14,4...36
Зарядный ток А 6,5
Тип аккумулятора -- Li-Ion
Напряжение сети В 220...240
Частота Гц 50-60
Макс. приводная мощ-ность	Вт 290
Типичный рабочийвес	кг 1,1
Размеры (Д х Ш х В) мм	183	х 176 х92

Аккумулятор-ный блок		ВР 250/18	ВР 500/18	ВР 750/36
Типич-ный рабо-чий вес	кг 0,5	0,8 1,8

Акумулираща батерия		ВР 250/18	ВР 500/18	ВР 750/36
Напреже-ние	V	1	8	1 8
Тип бате-рия	-- Li-Ion Li-Ion		Li-Ion
Номина-лен капа-цитет	Ah 2,5 6,2 7,5
Време за зарежда-не, прибл.	м	и	н	4 0
Номер за поръчки	-- 6.6	54-364.0	6.654-387.0	4.654-016.0

⚠ПРЕДПАЗЛИВОСТ

Акумулираща батерия		ВР 250/18	ВР 500/18	ВР 750/36
Типично собстве-но тегло	кг 0,5	0,8 1,8
